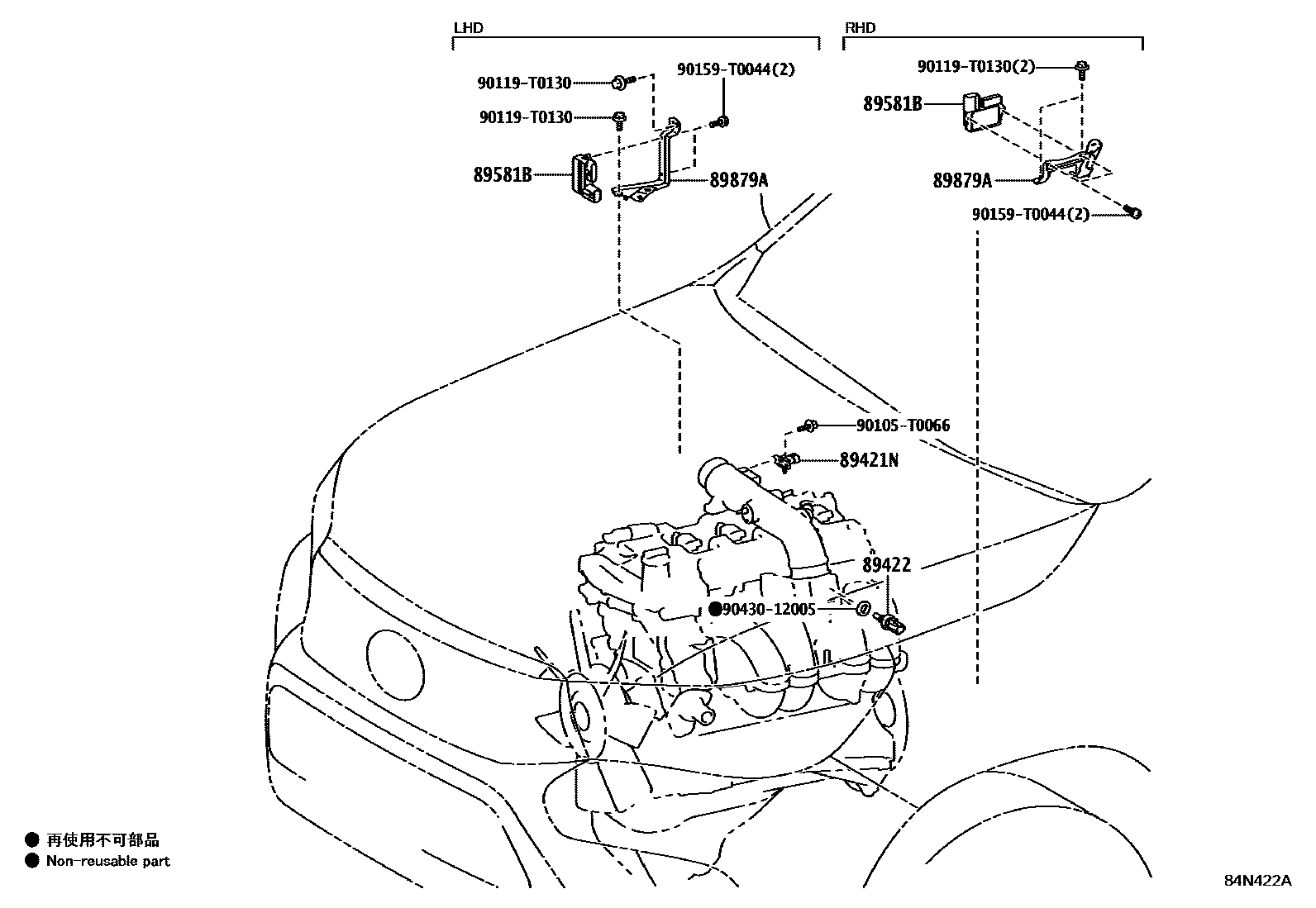

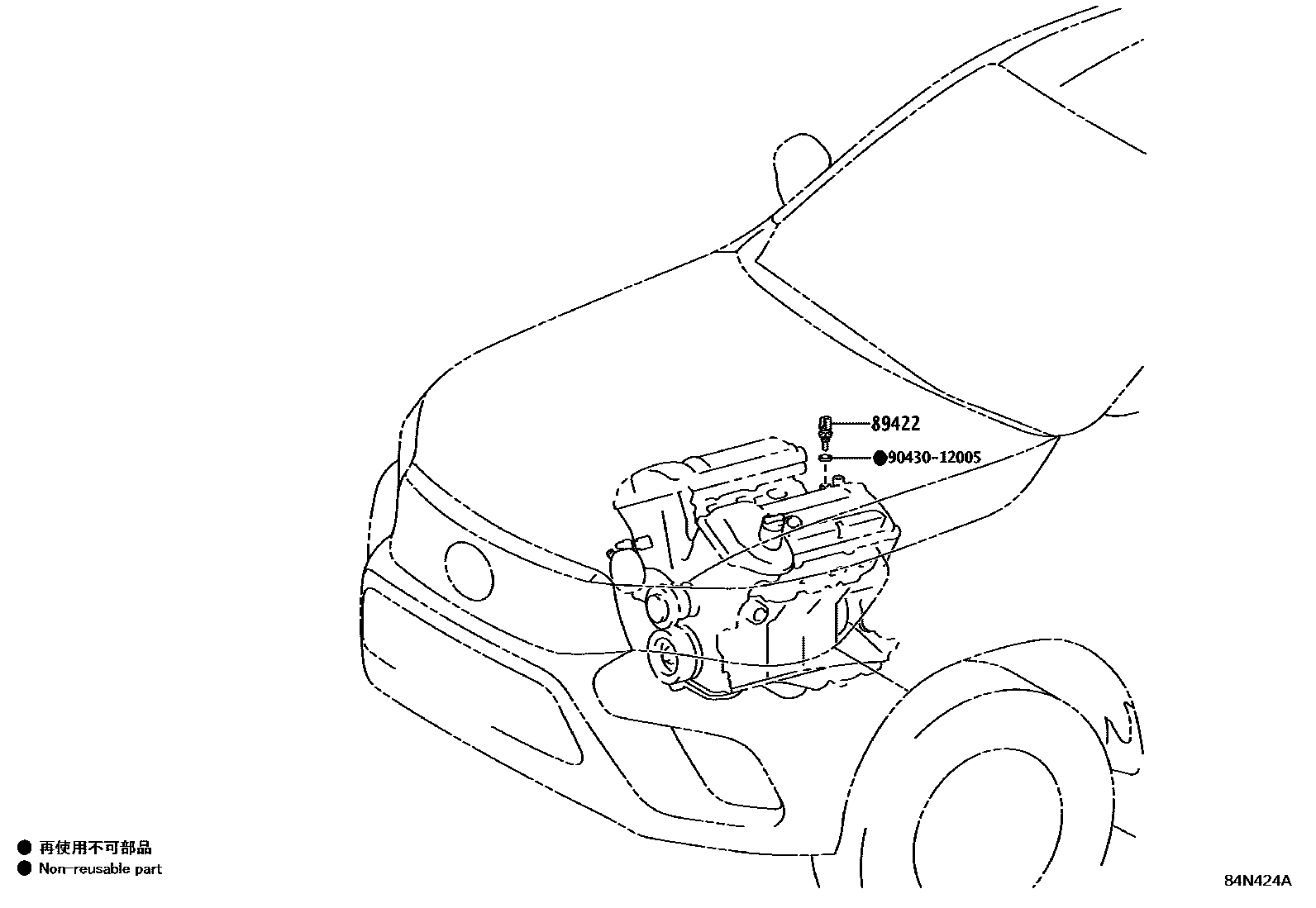

Toyota HILUX 电子燃油喷射系统 — Figure 8404
Toyota HILUX EPC diagram 8404, 电子燃油喷射系统, with 4 images and 7 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421N | CAPTEUR, PRESSION AIR | 89421-71010 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89581B | Air injection control driver | 89581-60010 |
| 89661 | Engine control ECU | 89661-F0230 · 89661-F0310 · 89661-F0A90 · 89661-F0F90 · 89661-F0G10 · 89661-F0G30 · 89661-F0J10 · 89661-F0J40 · 89661-F0J50 · 89661-F0J90 · 89661-F0K00 · 89661-F0K10 · 89661-F0K30 · 89661-F0K50 · 89661-F0L30 · 89661-F0L80 · 89661-F0M00 · 89661-F0M10 · 89661-F0M40 · 89661-F0Z50 · 89661-F0Z60 · 89661-F0Z70 · 89661-FAJ80 · 89661-FAJ90 · 89666-0KF00 · 89666-0KF10 · 89666-0KF20 · 89666-0KF30 · 89666-0KF60 · 89666-0KV70 · 89666-0KV80 |
| 89667 | Engine control ECU bracket | 89667-0K240 · 89667-0K260 · 89667-0K300 · 89667-0K310 · 89667-0K320 |
| 89668 | No. 2 engine control ECU bracket | 89668-0K250 · 89668-0K260 · 89668-0K270 · 89668-0K280 · 89668-0K300 · 89668-0K310 · 89668-0K320 · 89668-0K330 |
| 89879A | Injector driver bracket | 89589-0K010 · 89589-0K020 · 89589-0K040 |
