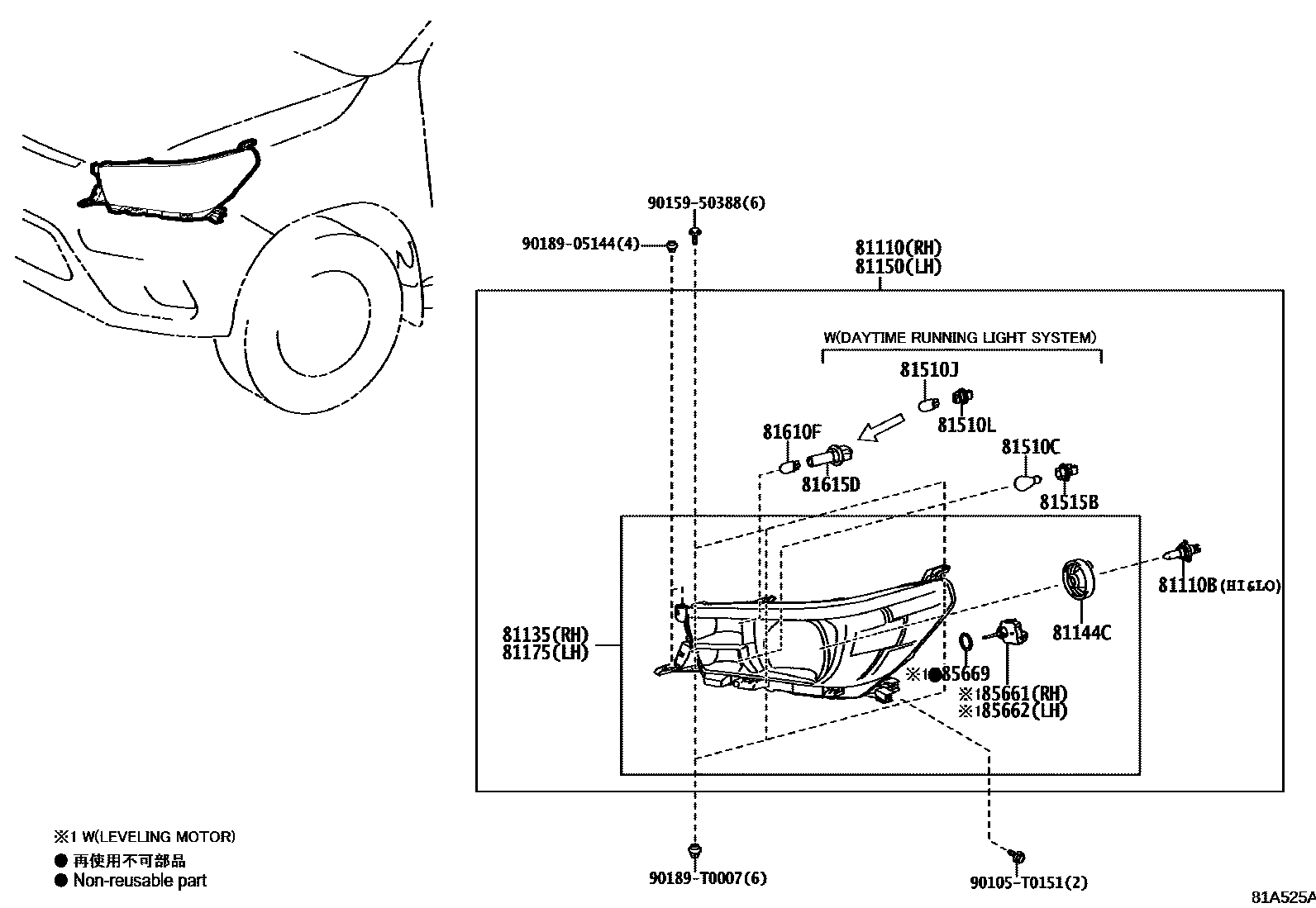

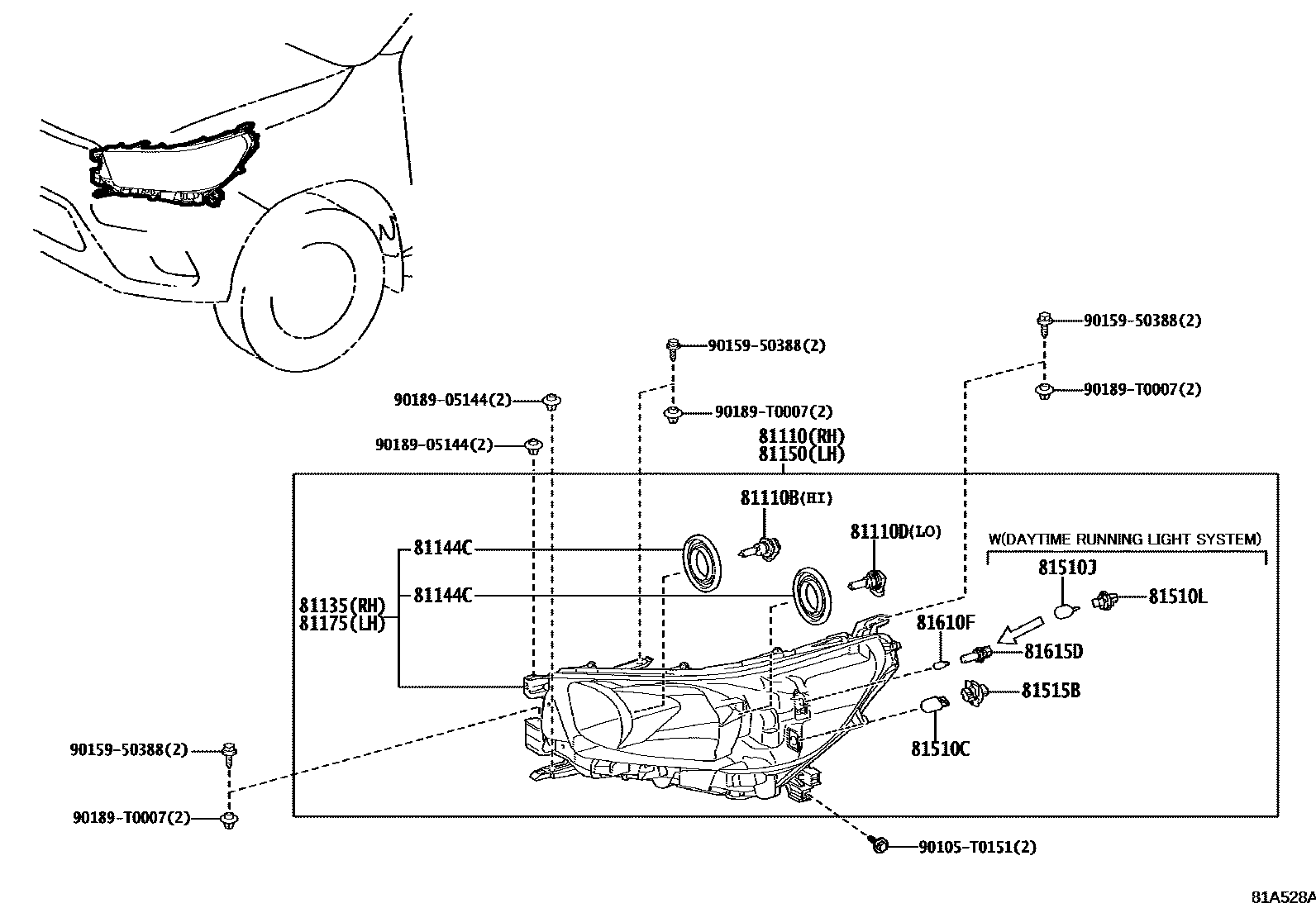

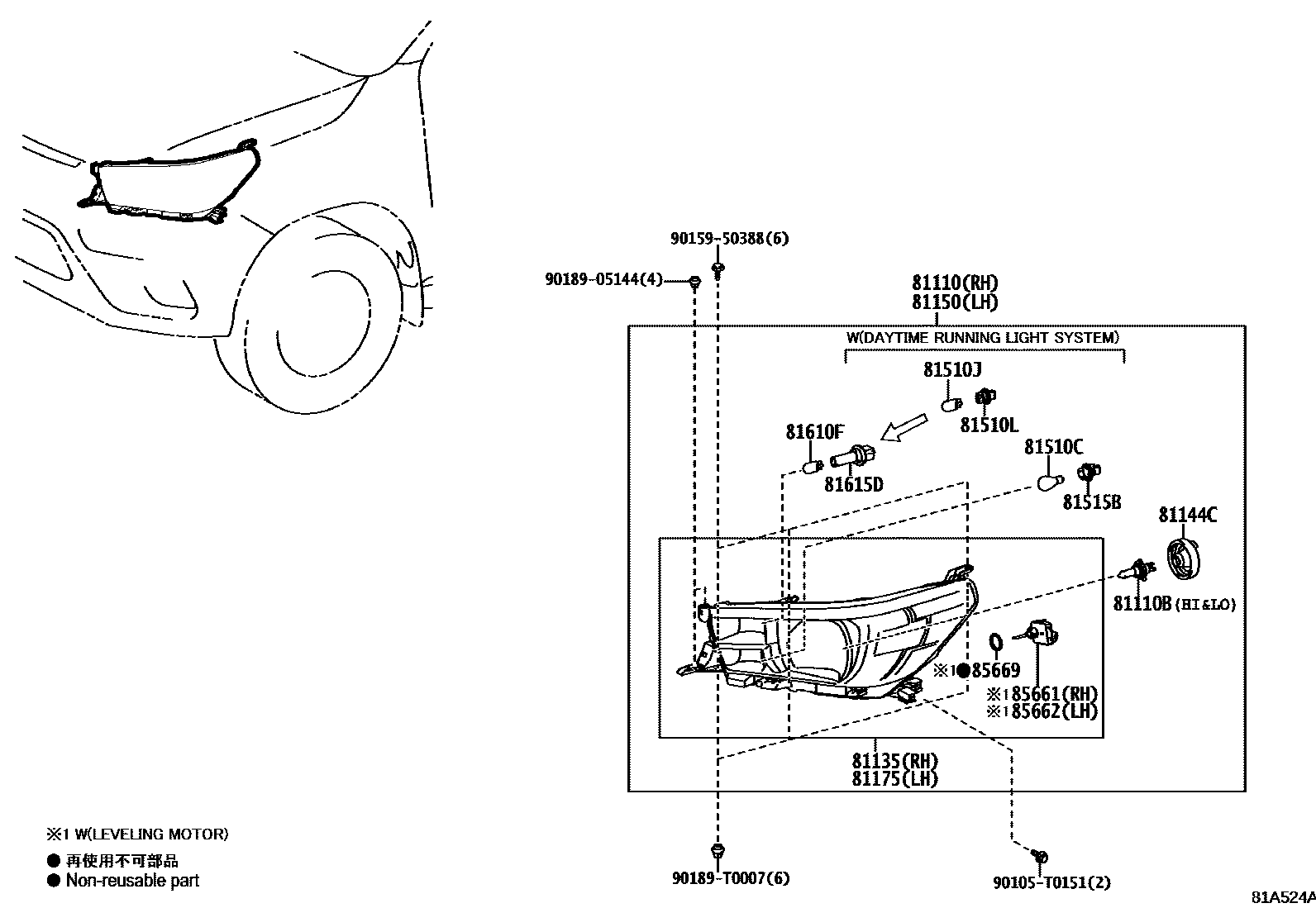

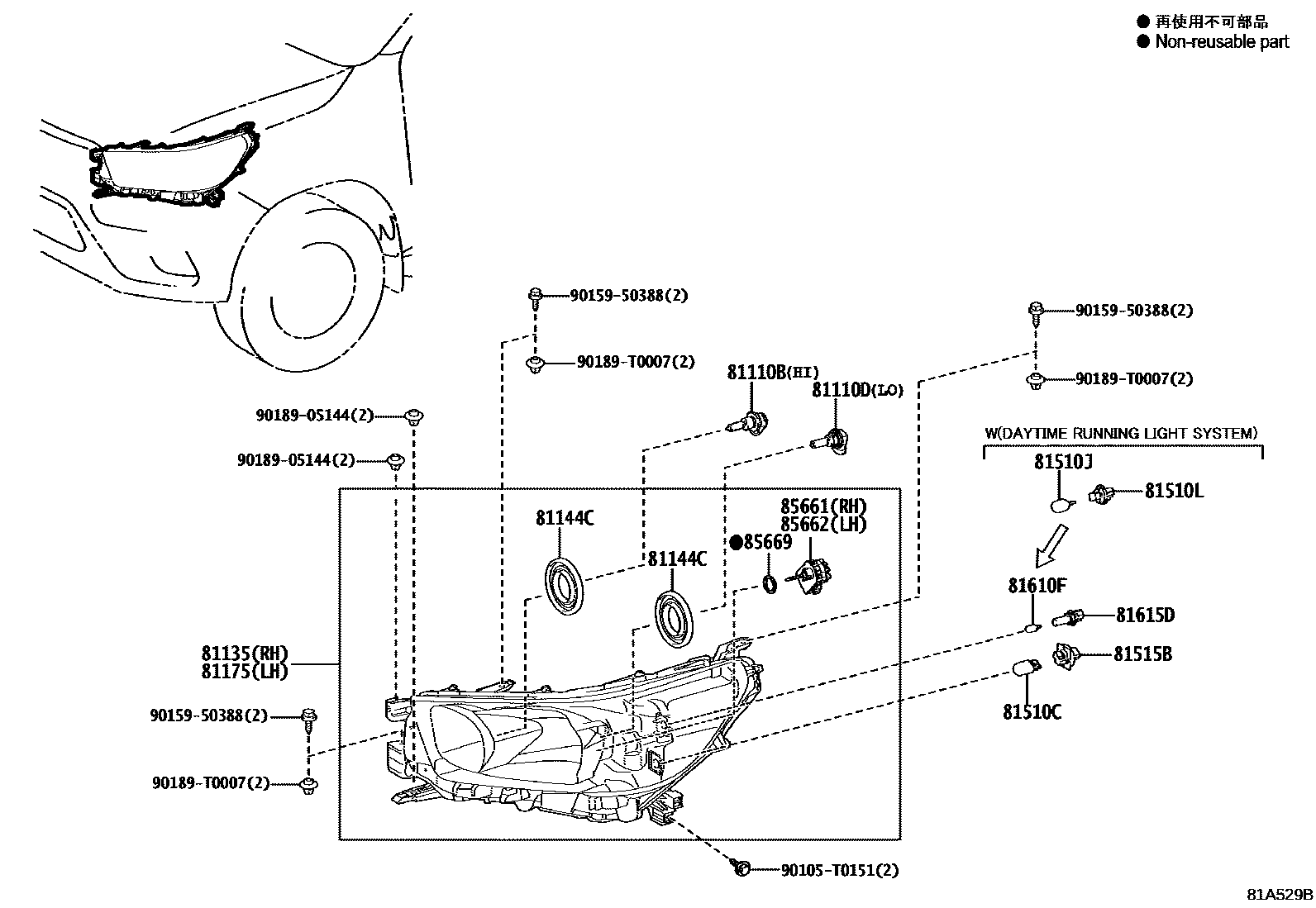

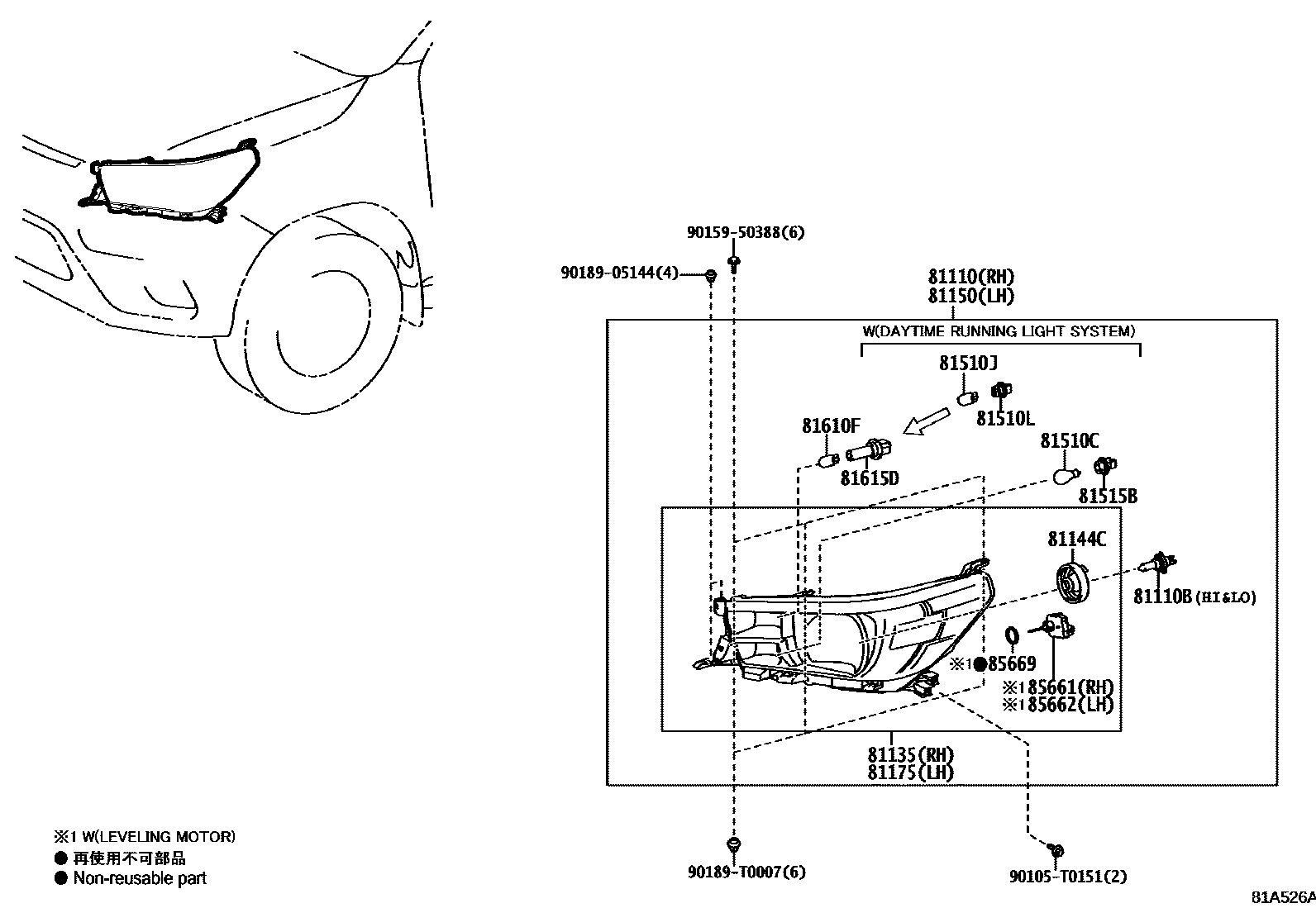

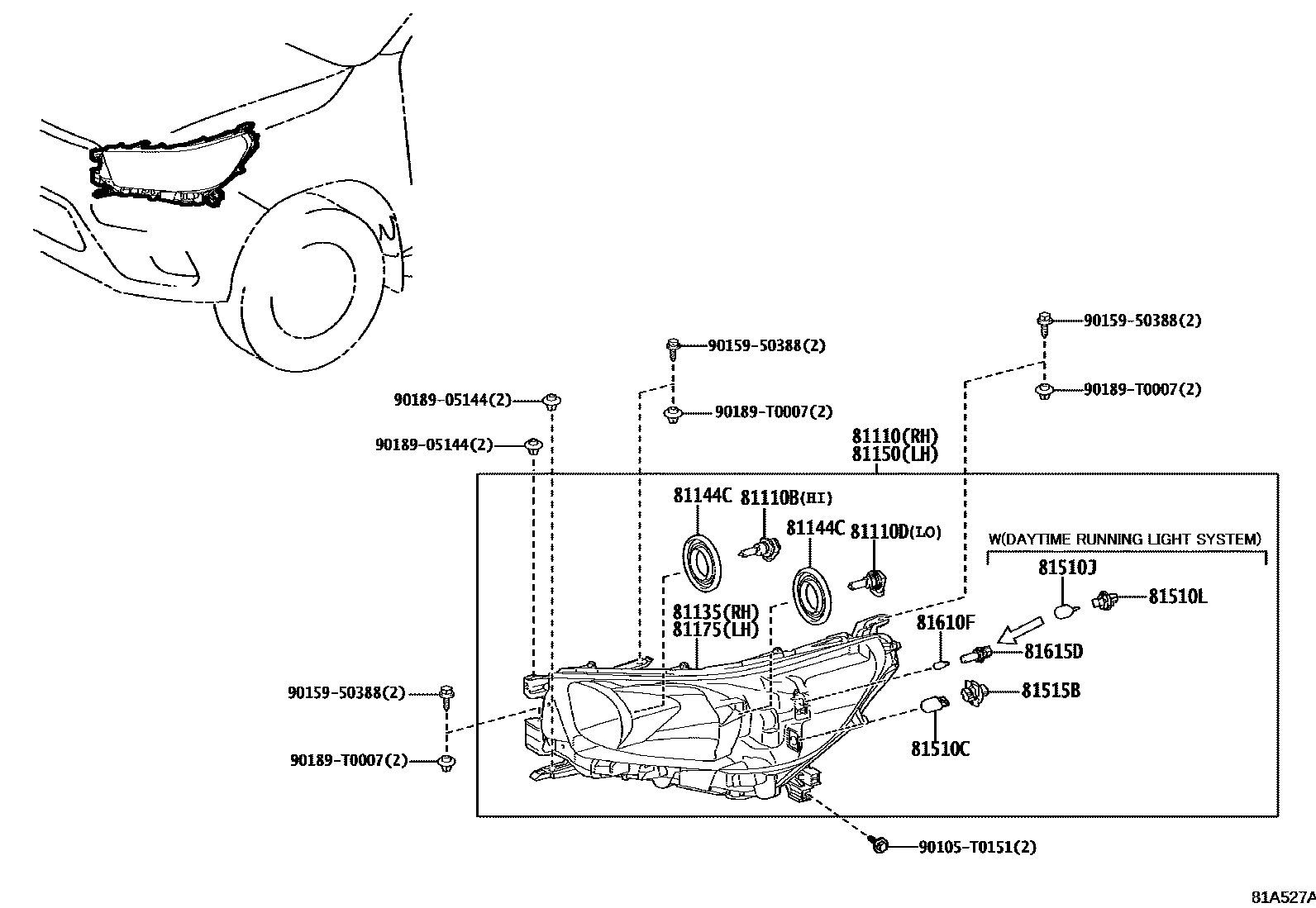

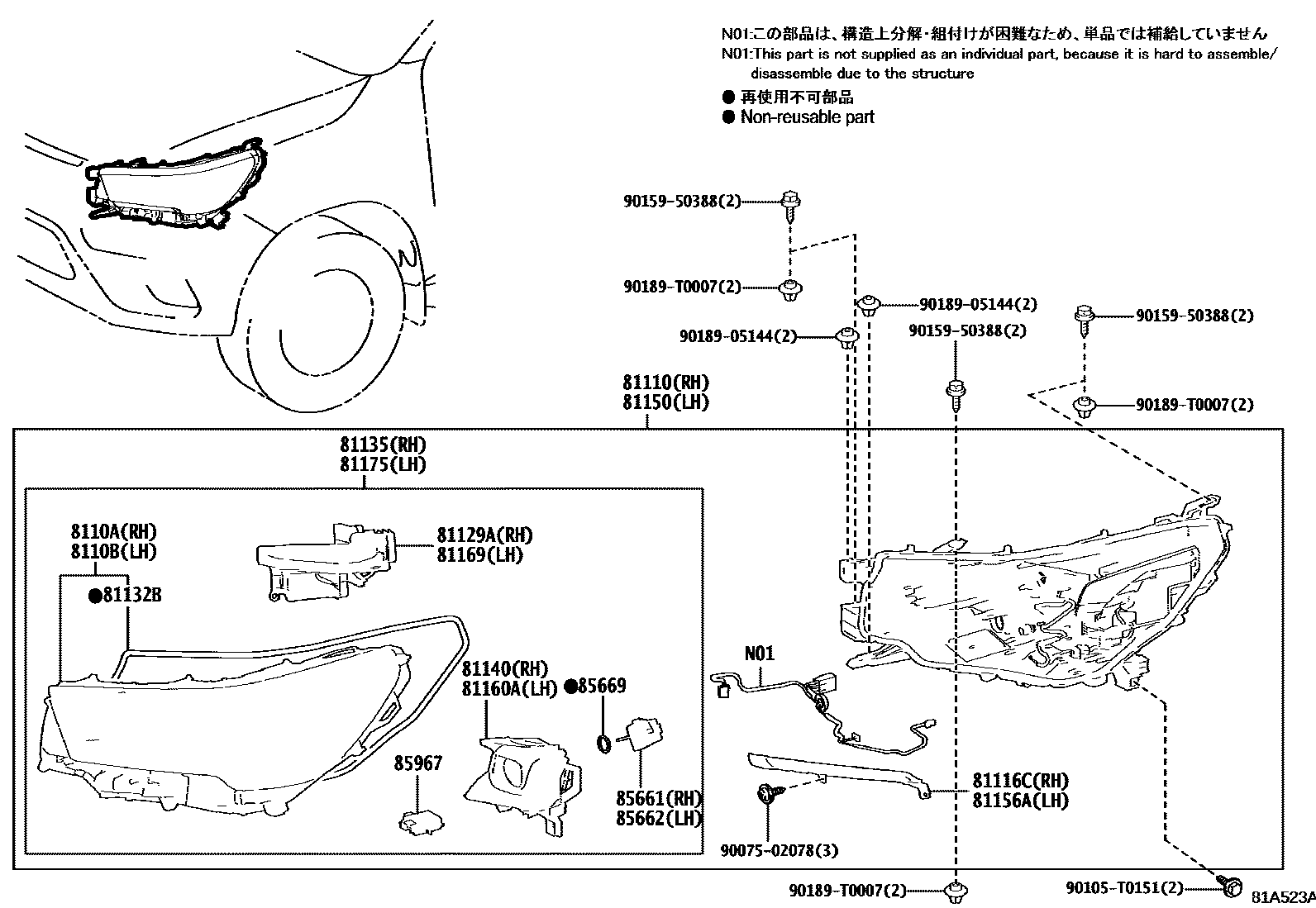

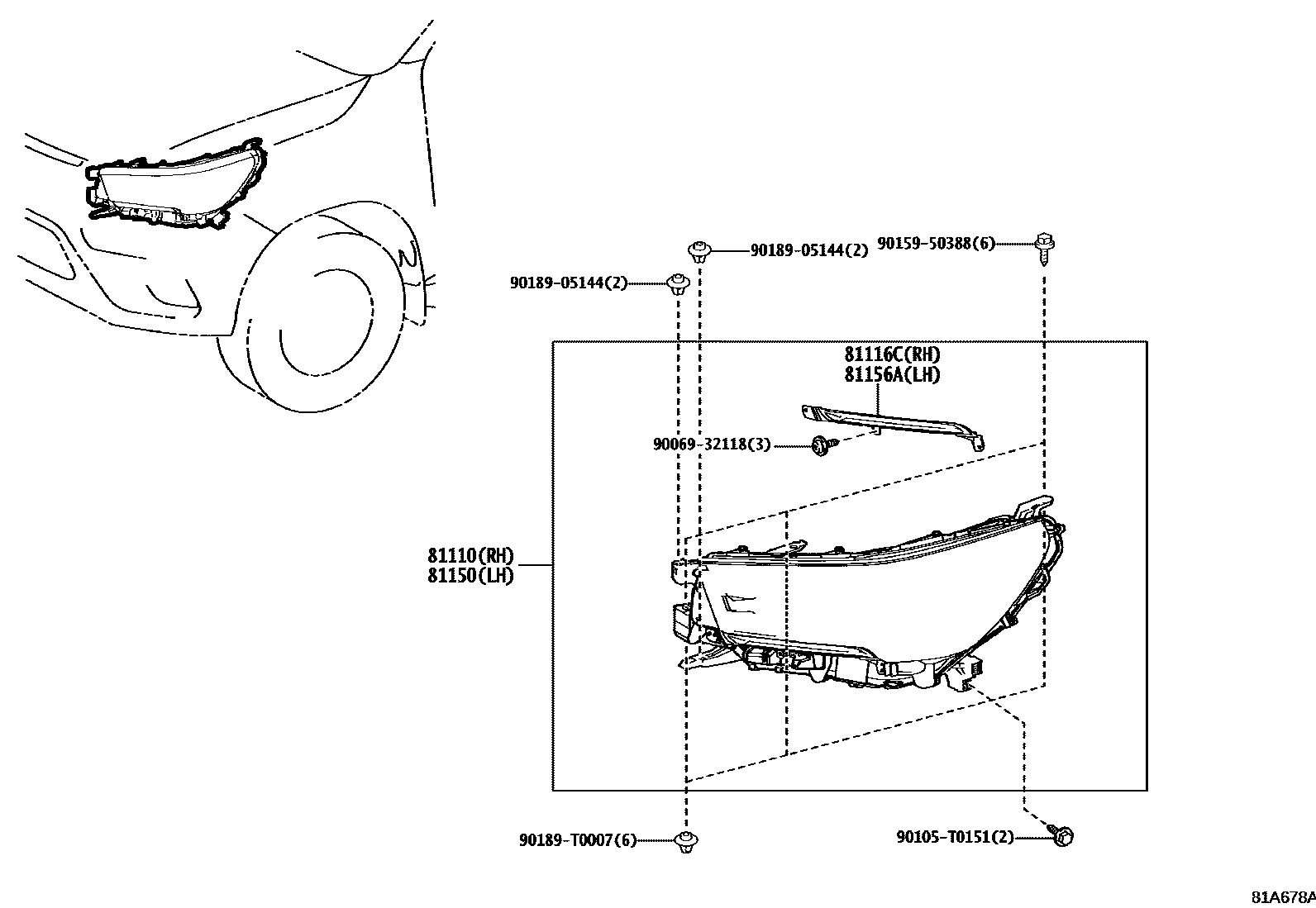

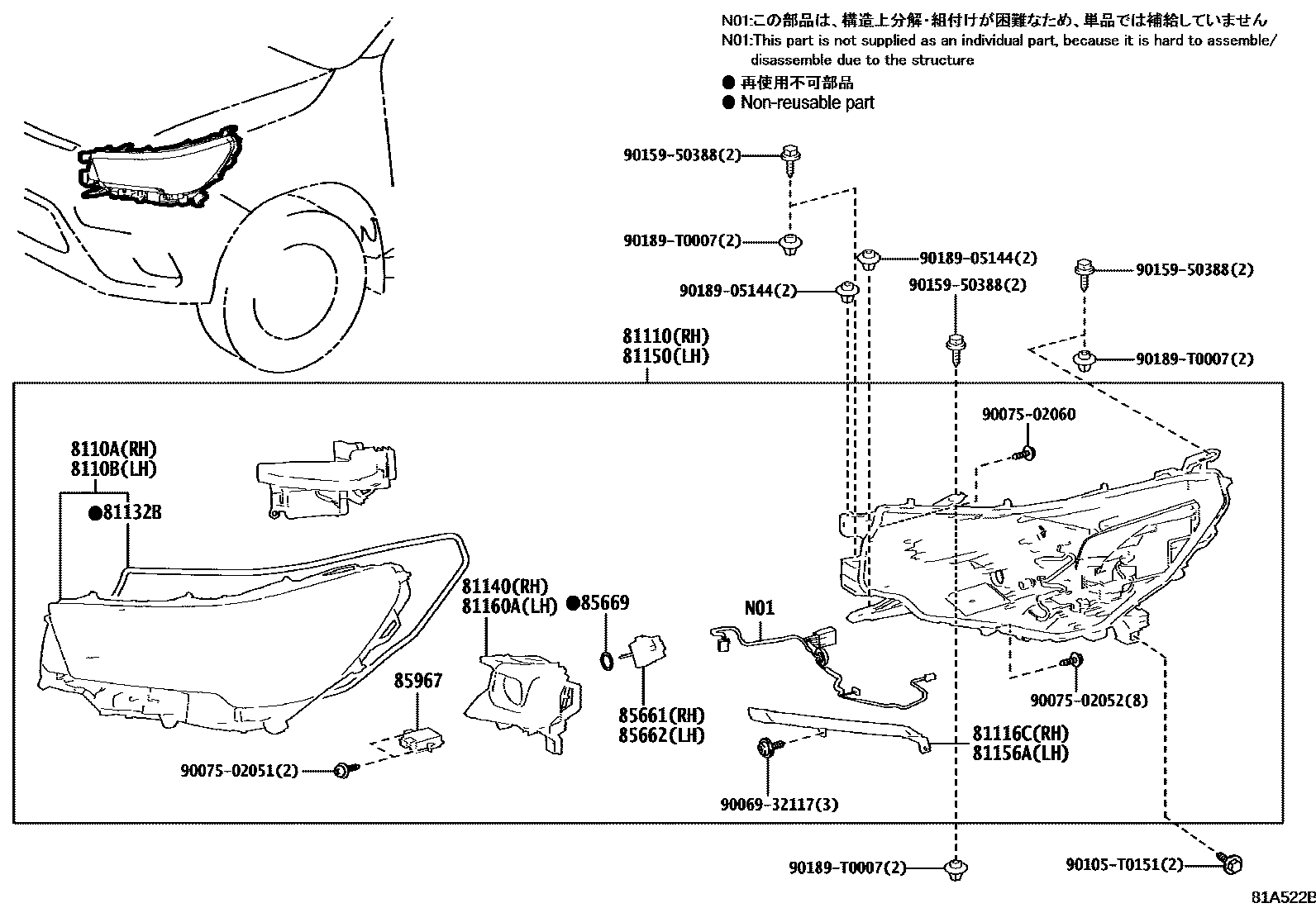

Toyota HILUX Headlamp — Figure 8101
Toyota HILUX EPC diagram 8101, Headlamp, with 9 images and 26 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 8110A | SOUS-ENS. OPTIQUE, PHARE, MD | 8110A-0KE80 · 8110A-0KJ80 · 8110A-0KP10 · 8110A-YP090 |
| 8110B | SOUS-ENS. OPTIQUE, PHARE, MG | 8110B-0KE80 · 8110B-0KJ80 · 8110B-0KP10 · 8110B-YP090 |
| 81110 | Right headlight assembly | 81110-0K652 · 81110-0K662 · 81110-0K672 · 81110-0K682 · 81110-0K692 · 81110-0K752 · 81110-0K772 · 81110-0K782 · 81110-0K792 · 81110-0K801 · 81110-0K821 · 81110-0K832 · 81110-0KE31 · 81110-0KE81 · 81110-0KE82 · 81110-0KF52 · 81110-0KF91 · 81110-0KF92 · 81110-0KJ40 · 81110-0KJ41 · 81110-0KJ50 · 81110-0KJ51 · 81110-0KJ60 · 81110-0KJ61 · 81110-0KJ70 · 81110-0KJ71 · 81110-0KJ80 · 81110-0KJ81 · 81110-0KJ90 · 81110-0KJ91 · 81110-0KK00 · 81110-0KK01 · 81110-0KK10 · 81110-0KK11 · 81110-0KK50 · 81110-0KK60 · 81110-0KK70 · 81110-0KK80 · 81110-0KK91 · 81110-0KK92 · 81110-0KL01 · 81110-0KL02 · 81110-0KP01 · 81110-0KP02 · 81110-0KP11 · 81110-0KP21 · 81110-0KP31 · 81110-0KP41 · 81110-0KP61 · 81110-0KQ41 · 81110-0KQ42 · 81110-0KR20 · 81110-0KR21 · 81110-0KR30 · 81110-0KR31 · 81110-0KU40 · 81110-YP060 · 81110-YP061 · 81110-YP071 · 81110-YP072 · 81110-YP081 · 81110-YP082 · 81110-YP091 · 81110-YP092 · 81110-YP101 · 81110-YP102 · 81110-YP111 · 81110-YP121 · 81110-YP141 · 81110-YP150 · 81110-YP151 · 81110-YP400 |
| 81110B | Bulb (for headlight No. 1) | 90981-13058 · 90981-13099 |
| 81110D | Bulb (for headlight No. 2) | 90981-13075 |
| 81116C | Right headlight bracket | 81116-0KE80 · 81116-0KP10 · 81116-0KP30 |
| 81129A | Right headlight reflector | 81129-0KE80 |
| 81132B | Headlight cover gasket | 81132-0KN10 · 81132-48C30 |
| 81135 | Right headlight assembly | 81130-0K652 · 81130-0K662 · 81130-0K672 · 81130-0K682 · 81130-0K692 · 81130-0K752 · 81130-0K772 · 81130-0K782 · 81130-0K792 · 81130-0K801 · 81130-0K821 · 81130-0K832 · 81130-0KA90 · 81130-0KB00 · 81130-0KE31 · 81130-0KF52 · 81130-0KJ40 · 81130-0KJ50 · 81130-0KJ60 · 81130-0KJ70 · 81130-0KJ80 · 81130-0KJ90 · 81130-0KK00 · 81130-0KK10 · 81130-0KK50 · 81130-0KK60 · 81130-0KK70 · 81130-0KK80 · 81130-0KP90 · 81130-0KQ00 · 81130-YP060 · 81130-YP150 · 81145-0KE81 · 81145-0KF91 · 81145-0KK91 · 81145-0KL01 · 81145-0KP01 · 81145-0KQ41 · 81145-0KR20 · 81145-0KR30 · 81145-0KU40 · 81145-YP071 · 81145-YP081 · 81145-YP091 · 81145-YP101 · 81145-YP400 |
| 81140 | Right headlight LED assembly assembly | 81140-0KE80 · 81140-0KK90 · 81140-0KP10 |
| 81144C | Headlight lamp holder cover | 81135-0K800 · 90075-65002 · 90075-65006 · 90075-65019 |
| 81150 | Left headlight assembly | 81150-0K652 · 81150-0K662 · 81150-0K672 · 81150-0K682 · 81150-0K692 · 81150-0K752 · 81150-0K772 · 81150-0K782 · 81150-0K792 · 81150-0K801 · 81150-0K821 · 81150-0K832 · 81150-0KE31 · 81150-0KE81 · 81150-0KE82 · 81150-0KF52 · 81150-0KF91 · 81150-0KF92 · 81150-0KJ40 · 81150-0KJ41 · 81150-0KJ50 · 81150-0KJ51 · 81150-0KJ60 · 81150-0KJ61 · 81150-0KJ70 · 81150-0KJ71 · 81150-0KJ80 · 81150-0KJ81 · 81150-0KJ90 · 81150-0KJ91 · 81150-0KK00 · 81150-0KK01 · 81150-0KK10 · 81150-0KK11 · 81150-0KK50 · 81150-0KK60 · 81150-0KK70 · 81150-0KK80 · 81150-0KK91 · 81150-0KK92 · 81150-0KL01 · 81150-0KL02 · 81150-0KP01 · 81150-0KP02 · 81150-0KP11 · 81150-0KP21 · 81150-0KP31 · 81150-0KP41 · 81150-0KP61 · 81150-0KQ41 · 81150-0KQ42 · 81150-0KR20 · 81150-0KR21 · 81150-0KR30 · 81150-0KR31 · 81150-0KU40 · 81150-YP060 · 81150-YP061 · 81150-YP071 · 81150-YP072 · 81150-YP081 · 81150-YP082 · 81150-YP091 · 81150-YP092 · 81150-YP101 · 81150-YP102 · 81150-YP111 · 81150-YP121 · 81150-YP141 · 81150-YP150 · 81150-YP151 · 81150-YP400 |
| 81156A | Left headlight bracket | 81156-0KE80 · 81156-0KP10 · 81156-0KP30 |
| 81160A | Left headlight LED assembly assembly | 81160-0KE80 · 81160-0KK90 · 81160-0KP10 |
| 81169 | Left headlight reflector | 81169-0KE80 |
| 81175 | Left headlight assembly | 81170-0K652 · 81170-0K662 · 81170-0K672 · 81170-0K682 · 81170-0K692 · 81170-0K752 · 81170-0K772 · 81170-0K782 · 81170-0K792 · 81170-0K801 · 81170-0K821 · 81170-0K832 · 81170-0KA90 · 81170-0KE31 · 81170-0KF20 · 81170-0KF52 · 81170-0KJ40 · 81170-0KJ50 · 81170-0KJ60 · 81170-0KJ70 · 81170-0KJ80 · 81170-0KJ90 · 81170-0KK00 · 81170-0KK10 · 81170-0KK50 · 81170-0KK60 · 81170-0KK70 · 81170-0KK80 · 81170-0KP90 · 81170-0KQ00 · 81170-YP060 · 81170-YP150 · 81185-0KE81 · 81185-0KF91 · 81185-0KK91 · 81185-0KL01 · 81185-0KP01 · 81185-0KQ41 · 81185-0KR20 · 81185-0KR30 · 81185-0KU40 · 81185-YP071 · 81185-YP081 · 81185-YP091 · 81185-YP101 · 81185-YP400 |
| 81510C | Bulb (for front turn signal lamp) | 90981-15020 · 90981-15021 · 90981-15028 |
| 81510J | AMPOULE(POUR FEU DE CIRCULATION DIURNE) | 90981-13088 · 90981-13101 |
| 81510L | PRISES FEMELLE, FEU DE CIRCULATION DIURNE | 90069-81109 · 90075-60086 |
| 81515B | Front turn signal lamp holder | 81128-0KB00 · 90069-81110 · 90075-60028 · 90075-60069 |
| 81610F | Light bulb (for width indicator light) | 90981-11069 · 90981-11070 · 90981-13088 · 90981-13101 |
| 81615D | Width light lamp holder | 81128-0KA90 · 81128-0KP90 · 90069-81109 · 90075-60077 · 90075-60086 · 90075-60089 |
| 85661 | Right headlight beam height adjustment motor | 85661-02040 · 85661-0D020 · 85661-12020 |
| 85662 | Left headlight beam height adjustment motor | 85661-02040 · 85661-0D020 · 85661-12020 |
| 85669 | Headlight beam height adjustment motor base seal | 90075-99120 |
| 85967 | Light control ECU | 85967-12050 |
