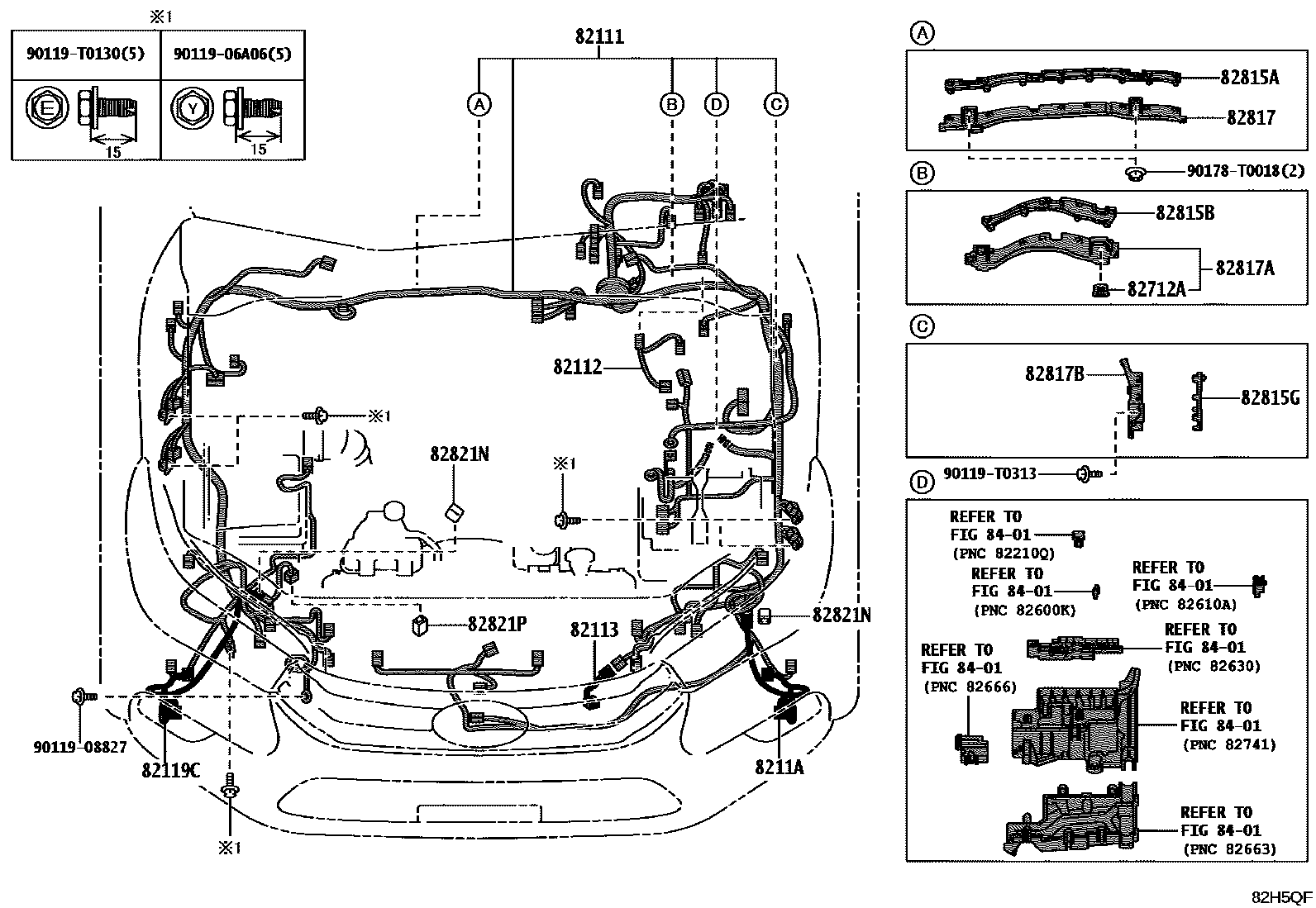

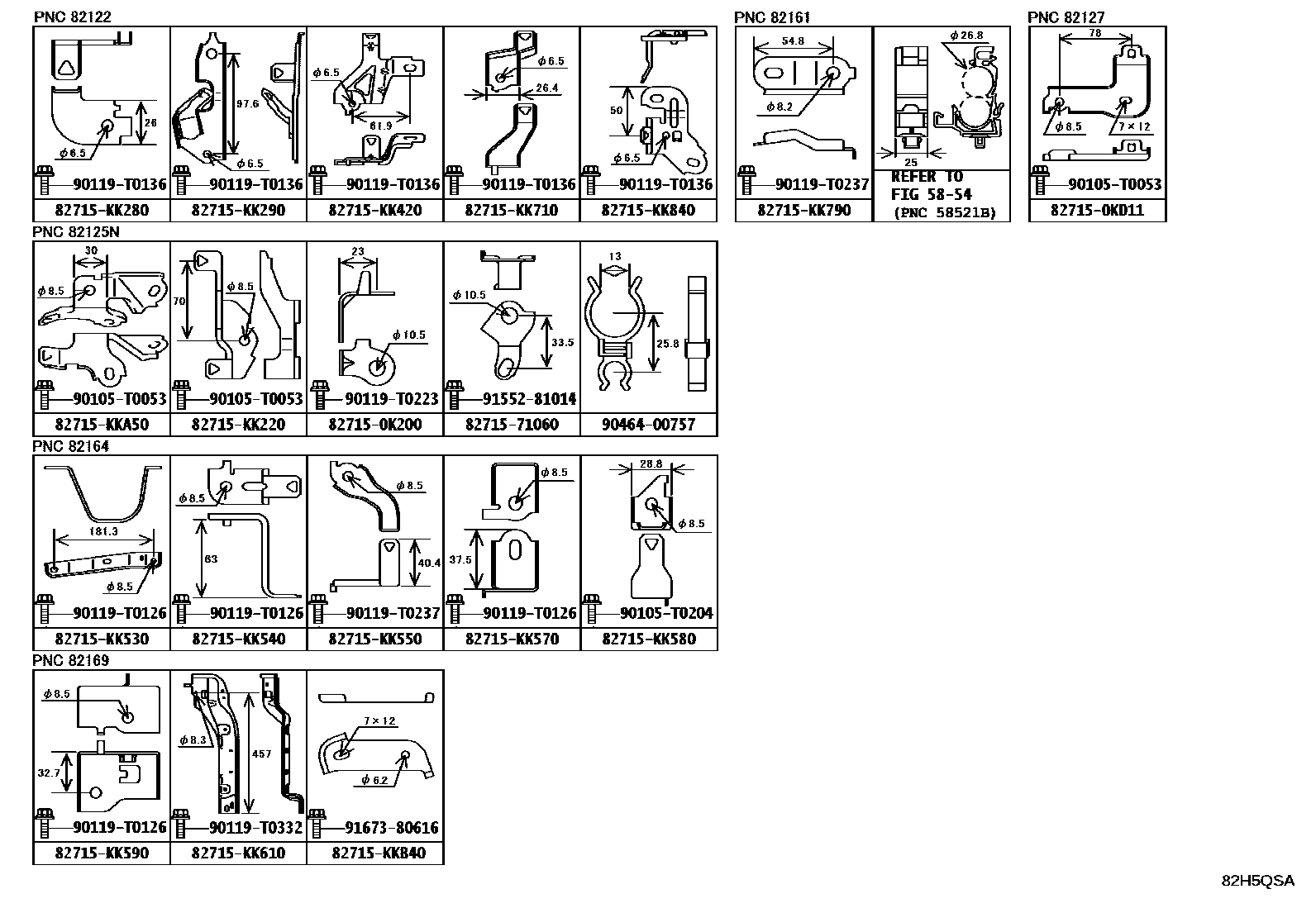

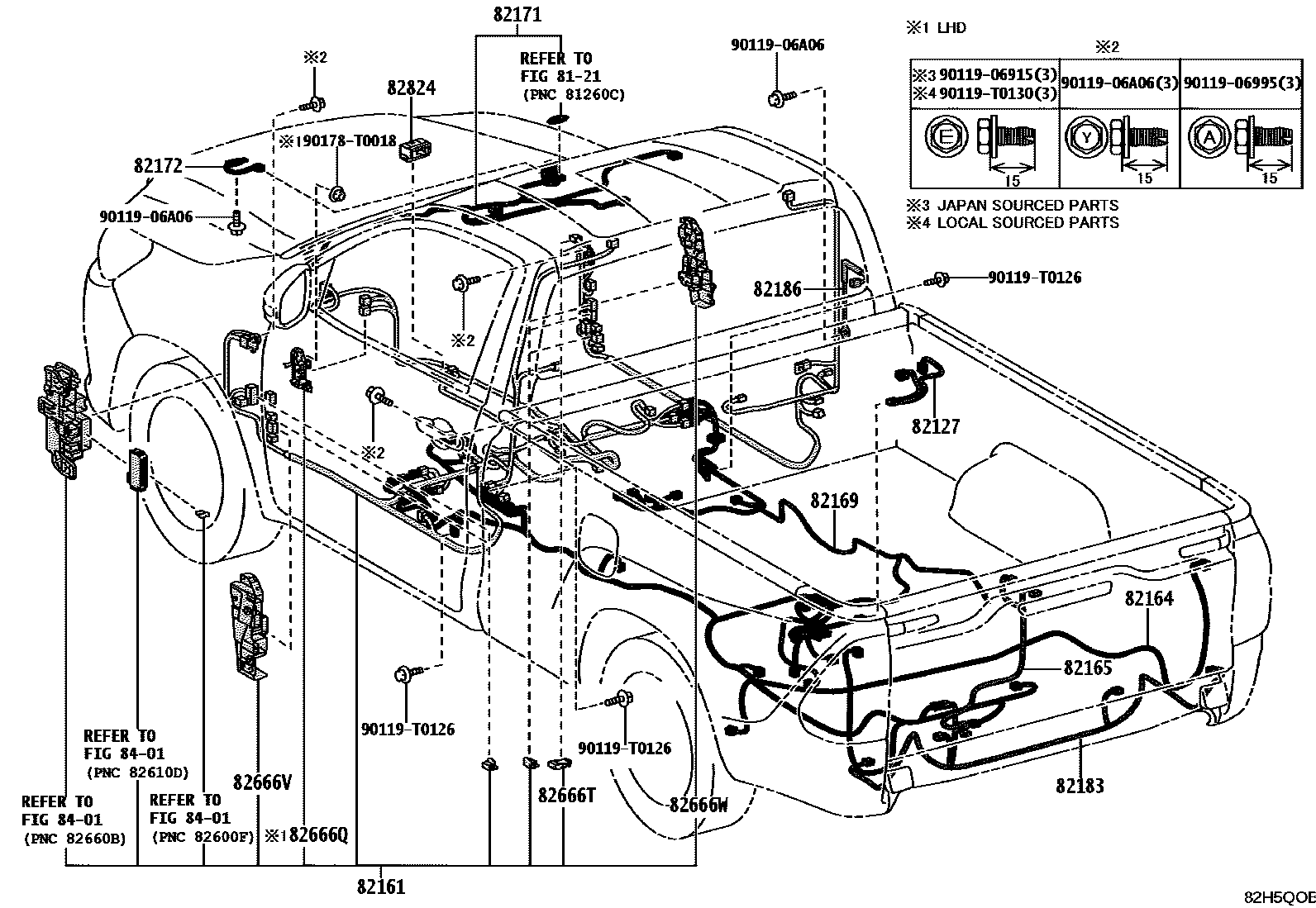

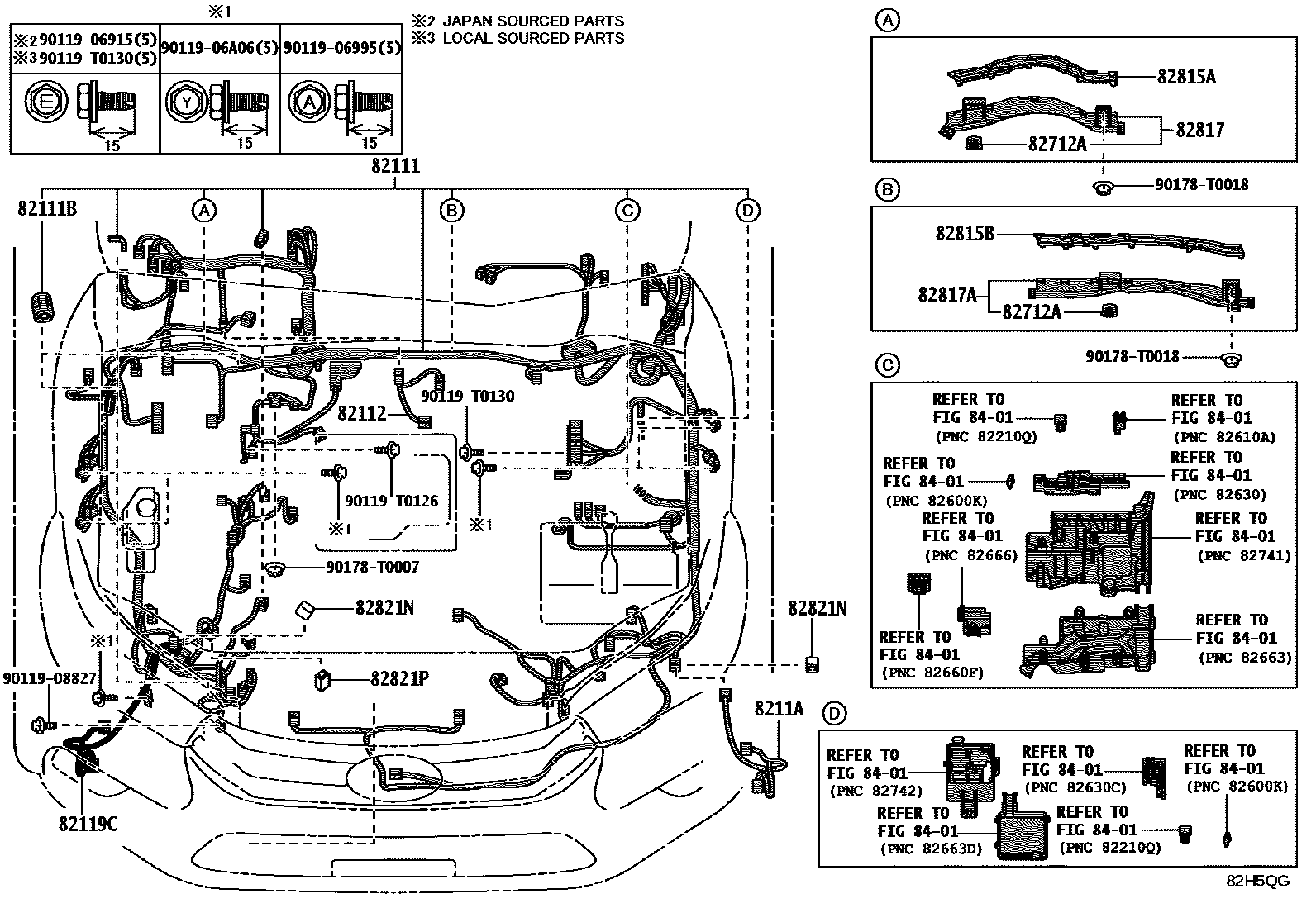

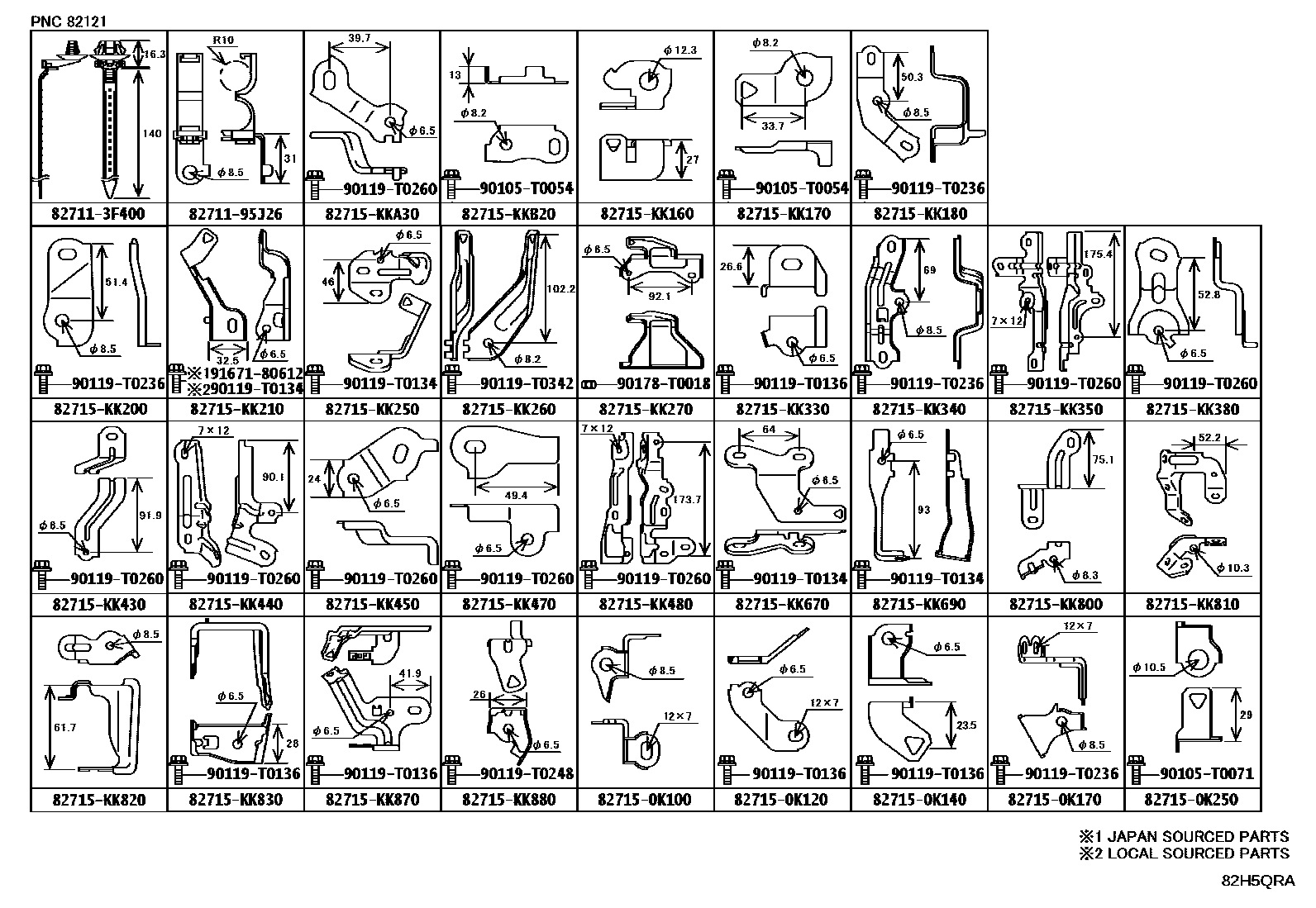

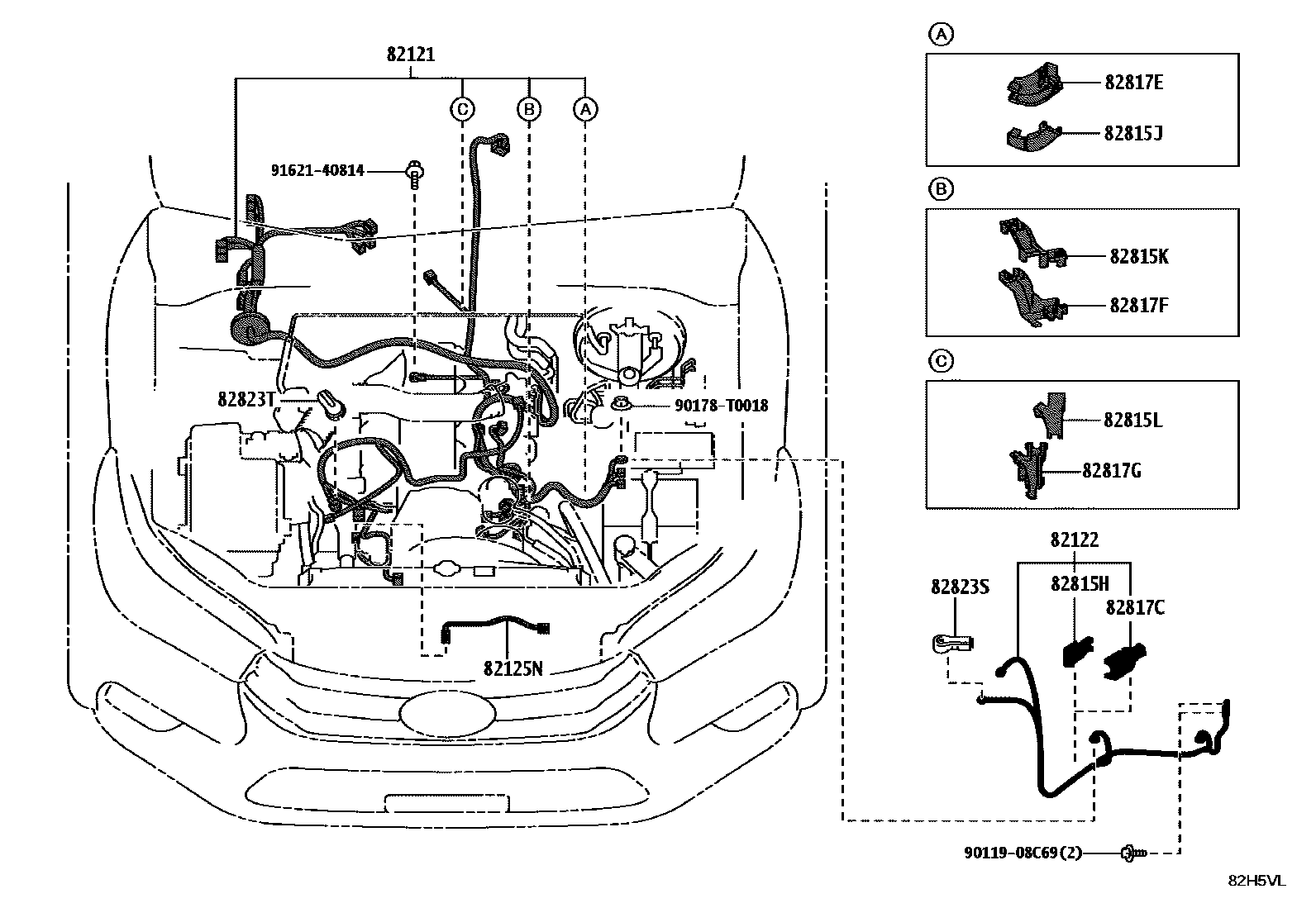

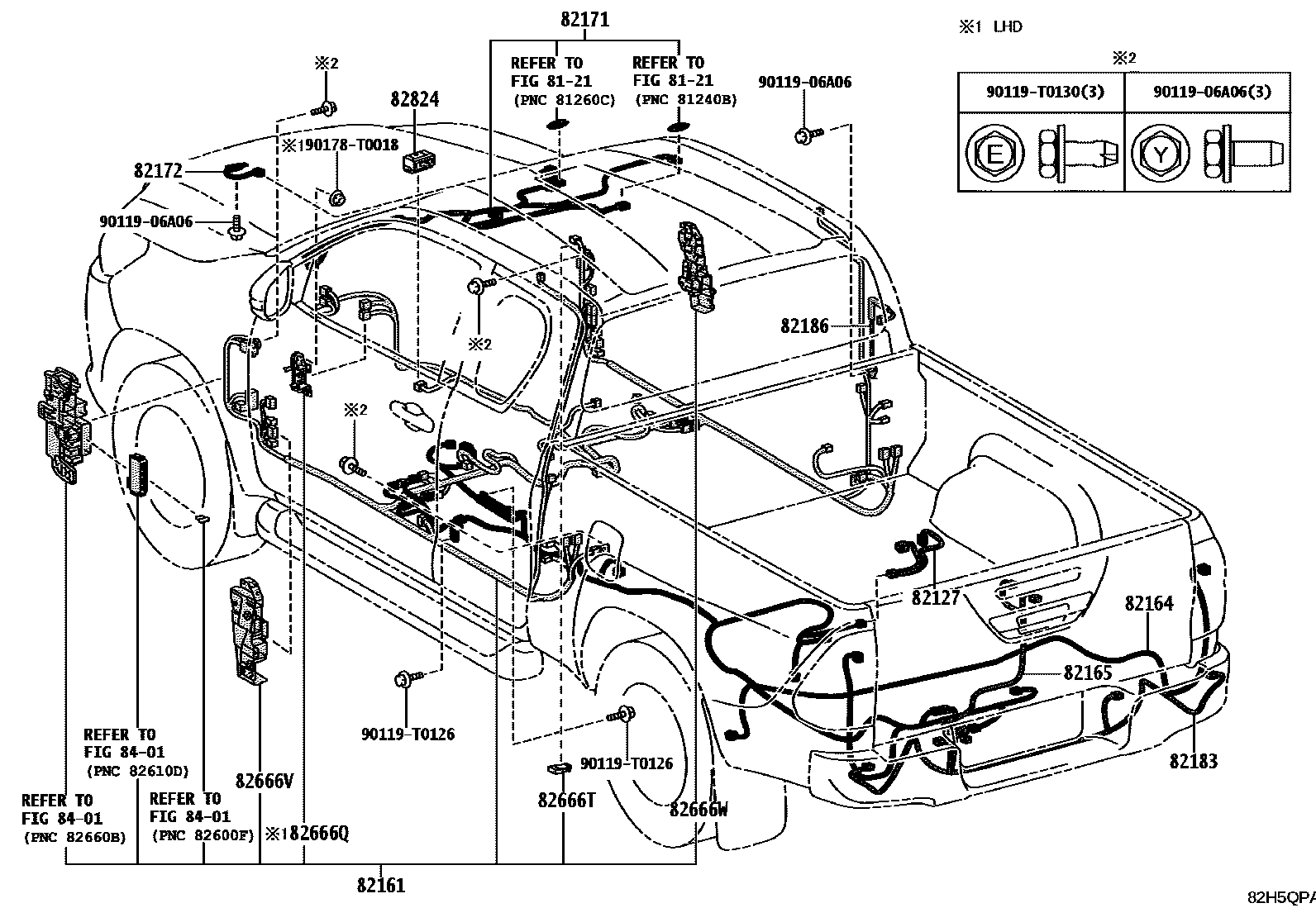

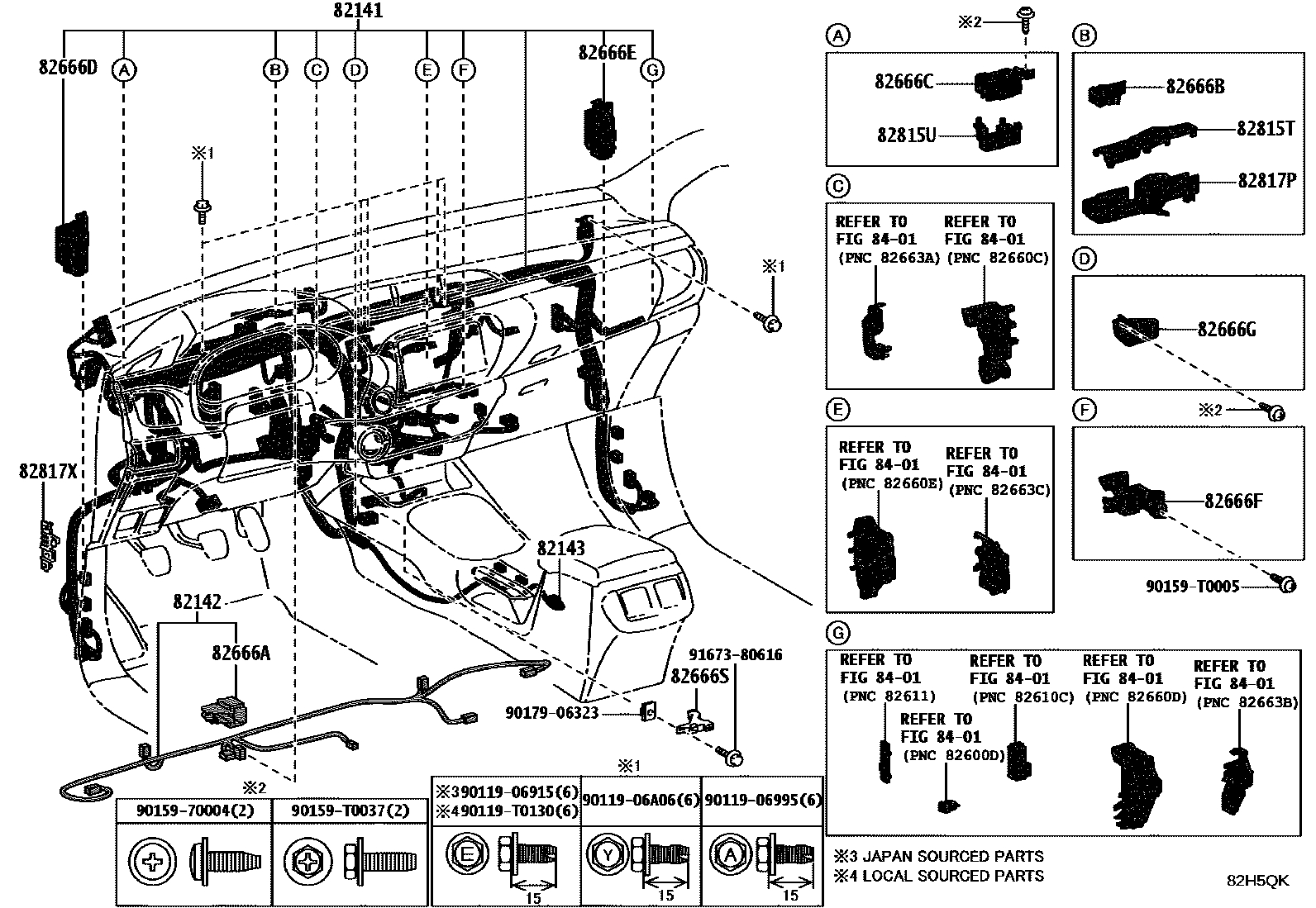

Toyota HILUX 线束和卡夹 — Figure 8202
Toyota HILUX EPC diagram 8202, 线束和卡夹, with 20 images and 83 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 8211F-KKA00 · 8211F-KKK50 · 8211F-KKK60 · 8211F-KKN10 · 8211F-KKR90 · 8211F-KKT70 · 8211F-KKV40 · 8211F-KKW40 · 8211F-KKW50 · 8211F-KKW80 · 8211F-KKY20 · 8211G-KK080 · 8211G-KK190 · 8211G-KK750 · 8211G-KK800 · 8211G-KK830 · 8211G-KKA70 · 8211G-KKB50 · 8211G-KKC20 · 8211H-KKD30 · 8211H-KKD50 · 8211H-KKE40 · 8211H-KKF00 · 8211H-KKG00 · 8211H-KKG20 · 8211H-KKG30 · 8211H-KKL60 · 8211J-KK370 · 8211J-KK390 · 8211J-KK440 · 8211J-KK450 · 8211J-KK490 · 8211J-KK730 · 8211J-KK770 · 8211J-KK790 · 8211J-KK810 · 8211J-KK820 · 8211J-KK830 · 8211J-KK840 · 8211J-KKA80 · 8211J-KKC00 · 8211K-KK080 · 8211K-KK110 · 8211K-KK120 · 8211K-KK170 · 8211K-KK190 · 8211K-KK210 · 8211K-KK250 · 8211K-KK260 · 8211K-KK270 · 8211K-KK280 · 8211K-KK290 · 8211K-KK300 · 8211K-KK320 · 8211K-KK330 · 8211K-KK340 · 8211K-KK600 · 8211K-KK670 · 8211K-KK690 · 8211K-KK700 · 8211K-KK720 · 8211K-KK740 · 8211K-KK770 · 8211K-KK780 · 8211K-KK870 · 8211K-KKS20 · 8211K-KKS30 · 8211K-KKW70 |
| 82111B | condenser | 90980-04206 |
| 82112 | Engine room wiring harness No. 2 | 82112-KK010 · 82112-KK060 |
| 82113 | Engine room wiring harness No. 3 | 82113-KK020 |
| 82119C | FIL, COMPARTIMENT MOTEUR, NO.5 | 82119-KK040 · 82119-KK060 · 82119-KK140 · 82119-KK320 · 82119-KK330 · 82119-KK360 · 82119-KK440 · 82119-KK450 |
| 8211A | FIL, COMPARTIMENT MOTEUR, NO.6 | 8211A-KK040 · 8211A-KK050 · 8211A-KK060 · 8211A-KK070 · 8211A-KK140 · 8211A-KK150 · 8211A-KK320 · 8211A-KK330 |

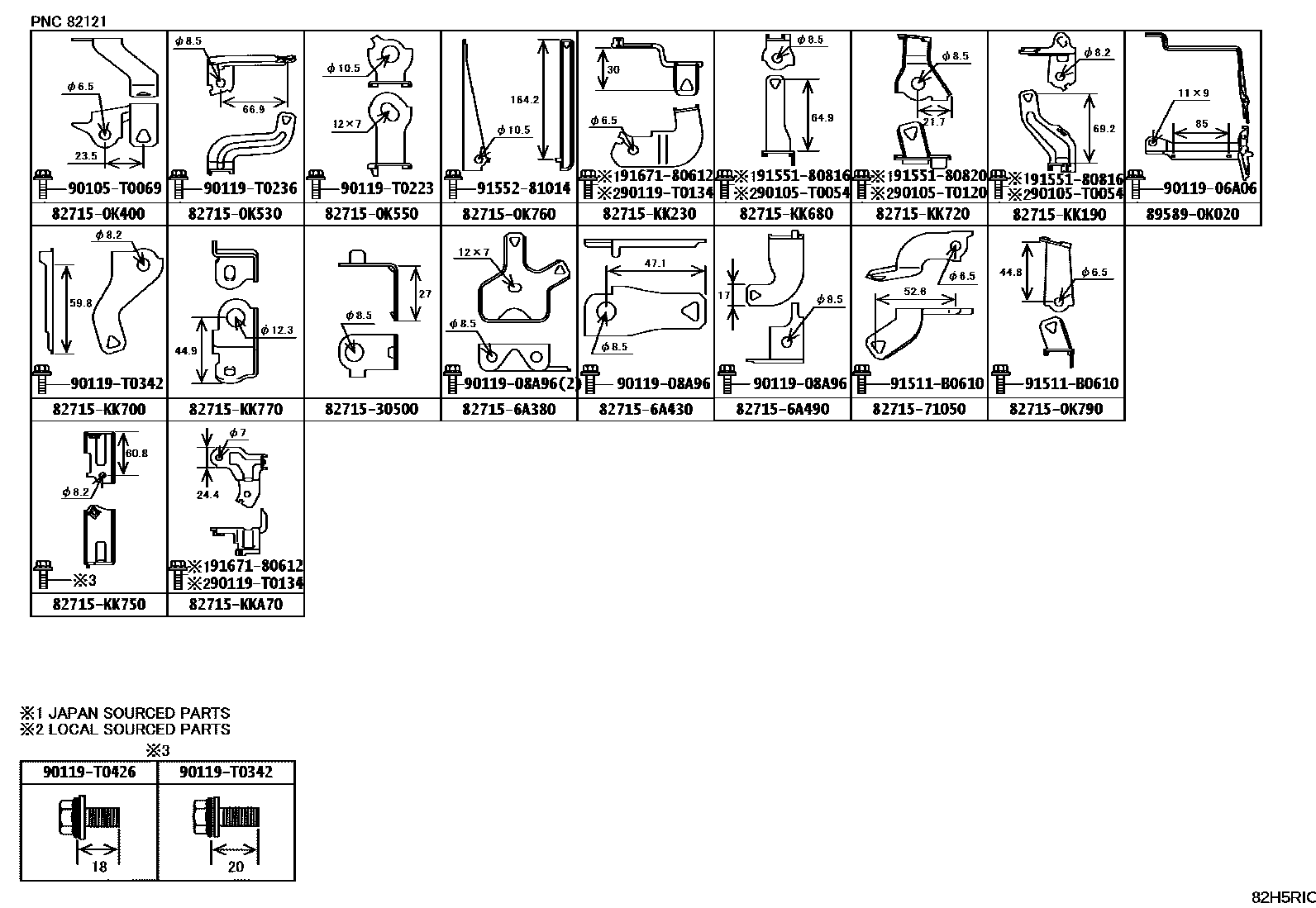

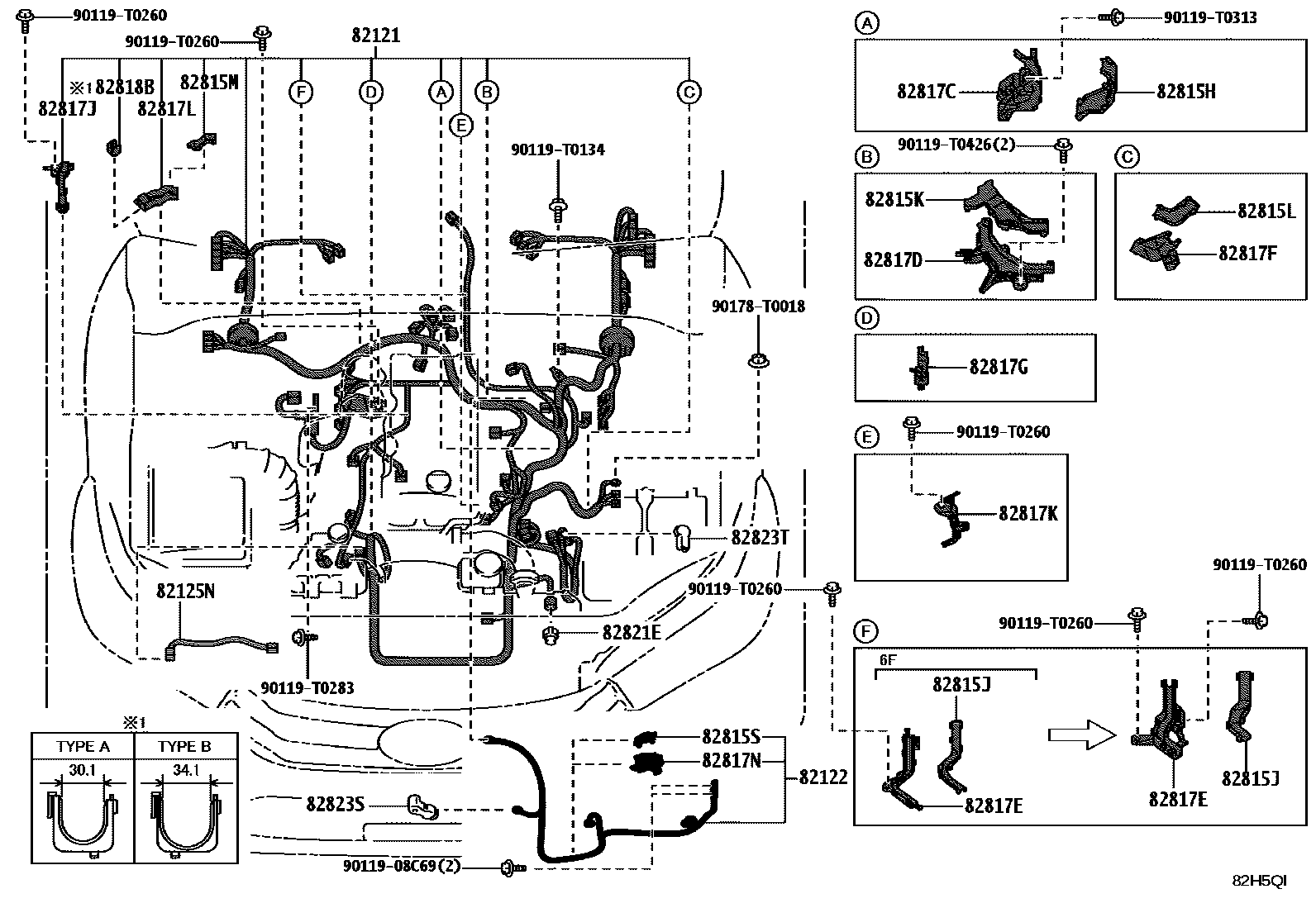

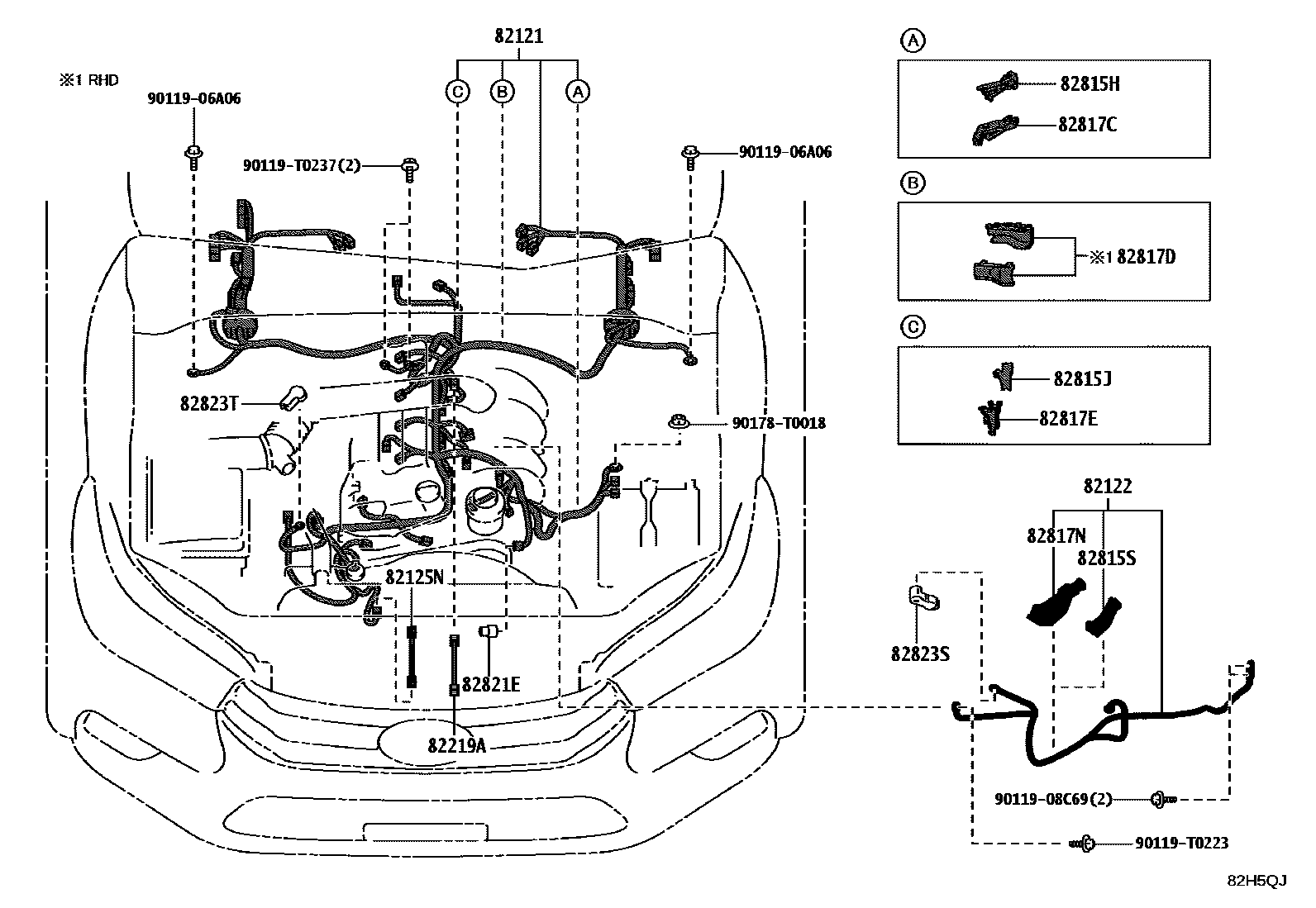

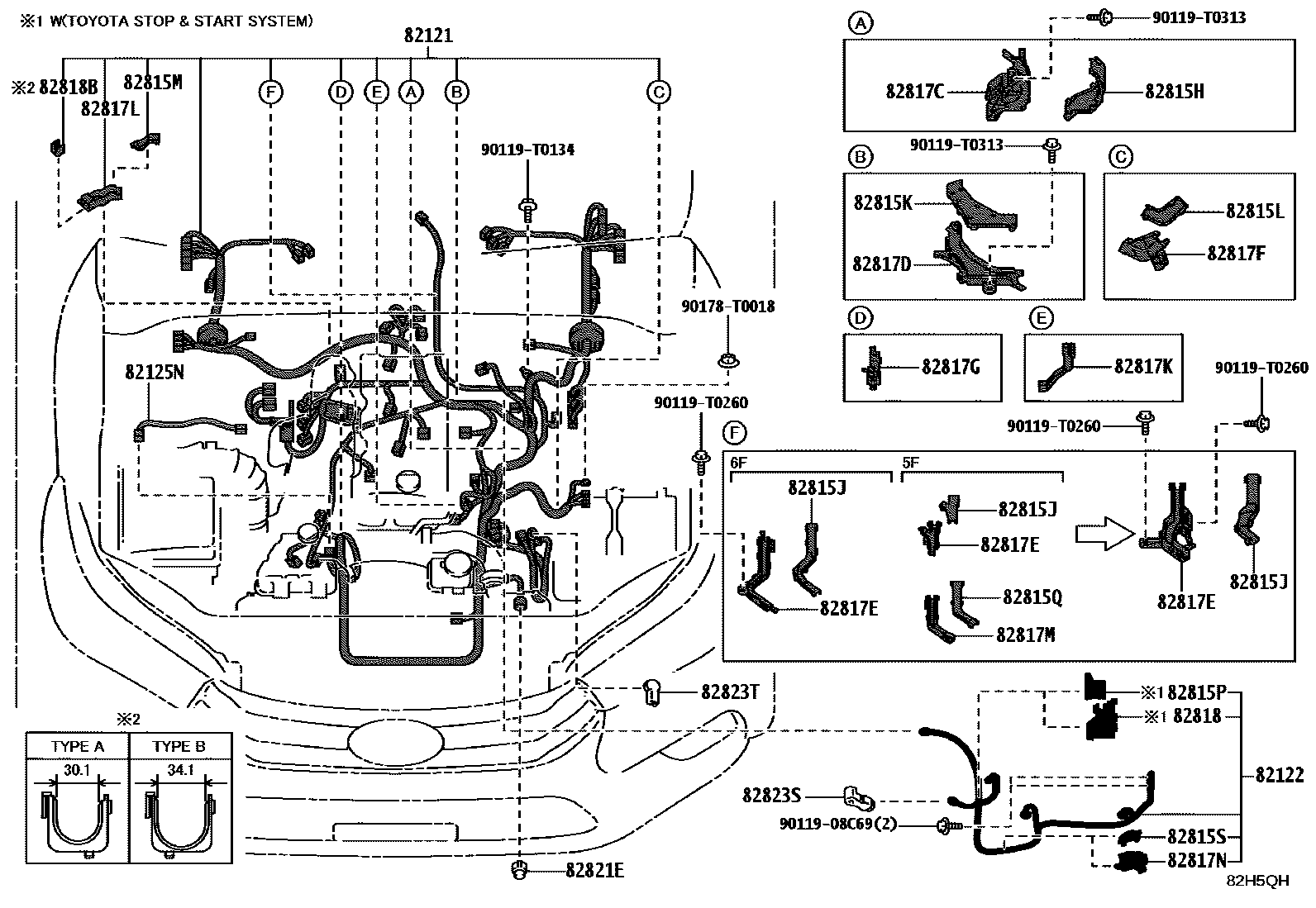

| 82121 | Engine wiring harness | 82121-71151 · 82126-KKL70 · 82126-KKL80 · 82126-KKL90 · 82126-KKM00 · 82126-KKM10 · 82126-KKM50 · 82126-KKN00 · 82126-KKN10 · 82126-KKN20 · 82126-KKN40 · 82126-KKN60 · 82126-KKN70 · 82126-KKP20 · 82126-KKR10 · 82126-KKR20 · 82126-KKR30 · 82126-KKR60 · 82126-KKR70 · 82126-KKR80 · 82126-KKR90 · 82126-KKS00 · 82126-KKS10 · 82126-KKS40 · 82126-KKS50 · 82126-KKS70 · 82126-KKS80 · 82126-KKS90 · 82126-KKT00 · 82126-KKT10 · 82126-KKT30 · 82126-KKT40 · 82126-KKT50 · 82126-KKT60 · 82126-KKT90 · 82126-KKU00 · 82126-KKU10 · 82126-KKU60 · 82126-KKU70 · 82126-KKU80 · 82126-KKU90 · 82126-KKV10 · 82126-KKV30 · 82126-KKV40 · 82126-KKV50 · 82126-KKV60 · 82126-KKW00 · 82126-KKW40 · 82126-KKW70 · 82126-KKW80 · 82126-KKX60 · 82126-KKY20 · 82126-KKY30 · 82126-KKY80 · 82126-KKZ30 · 8213B-KKF00 · 8213C-KK050 · 8213C-KK100 · 8213C-KK110 · 8213C-KK120 · 8213C-KK131 · 8213C-KK150 · 8213C-KK160 · 8213C-KK280 · 8213C-KK330 · 8213C-KK460 · 8213C-KK510 · 8213C-KK550 · 8213C-KK620 · 8213C-KK640 · 8213C-KK650 · 8213C-KK870 · 8213C-KK880 · 8213C-KK890 · 8213C-KKA00 · 8213C-KKA30 · 8213C-KKA70 · 8213C-KKB50 · 8213C-KKB90 · 8213C-KKC40 · 8213C-KKC50 · 8213C-KKG30 · 8213C-KKL70 · 8213C-KKM10 · 8213C-KKM20 · 8213C-KKM30 · 8213C-KKM40 · 8213C-KKM50 · 8213C-KKM60 · 8213C-KKM70 · 8213C-KKR10 · 8213C-KKR20 · 8213C-KKR30 · 8213C-KKR80 · 8213C-KKS70 · 8213C-KKS80 · 8213C-KKT00 · 8213C-KKT20 · 8213C-KKT30 · 8213C-KKV50 · 8213C-KKX70 · 8213C-KKY50 · 8213C-KKZ10 · 8213D-KK190 · 8213D-KK200 · 8213D-KK210 · 8213D-KK220 · 8213D-KK370 · 8213D-KK380 · 8213D-KK420 · 8213D-KK430 · 8213D-KK460 · 8213D-KK470 · 8213D-KK590 · 8213D-KK840 · 8213E-KK010 · 8213E-KK020 · 8213E-KK030 · 8213E-KK040 · 8213E-KK050 · 8213E-KK060 · 8213E-KK070 · 8213E-KK130 |
| 82122 | Engine No. 2 wiring harness | 82122-KK100 · 82122-KK120 · 82122-KK140 · 82122-KK150 · 82122-KK230 · 82122-KK390 · 82122-KK410 · 82122-KK430 |
| 82125N | Engine No. 5 wiring harness | 82125-KK010 |
| 82127 | Differential harness | 82127-0K011 |

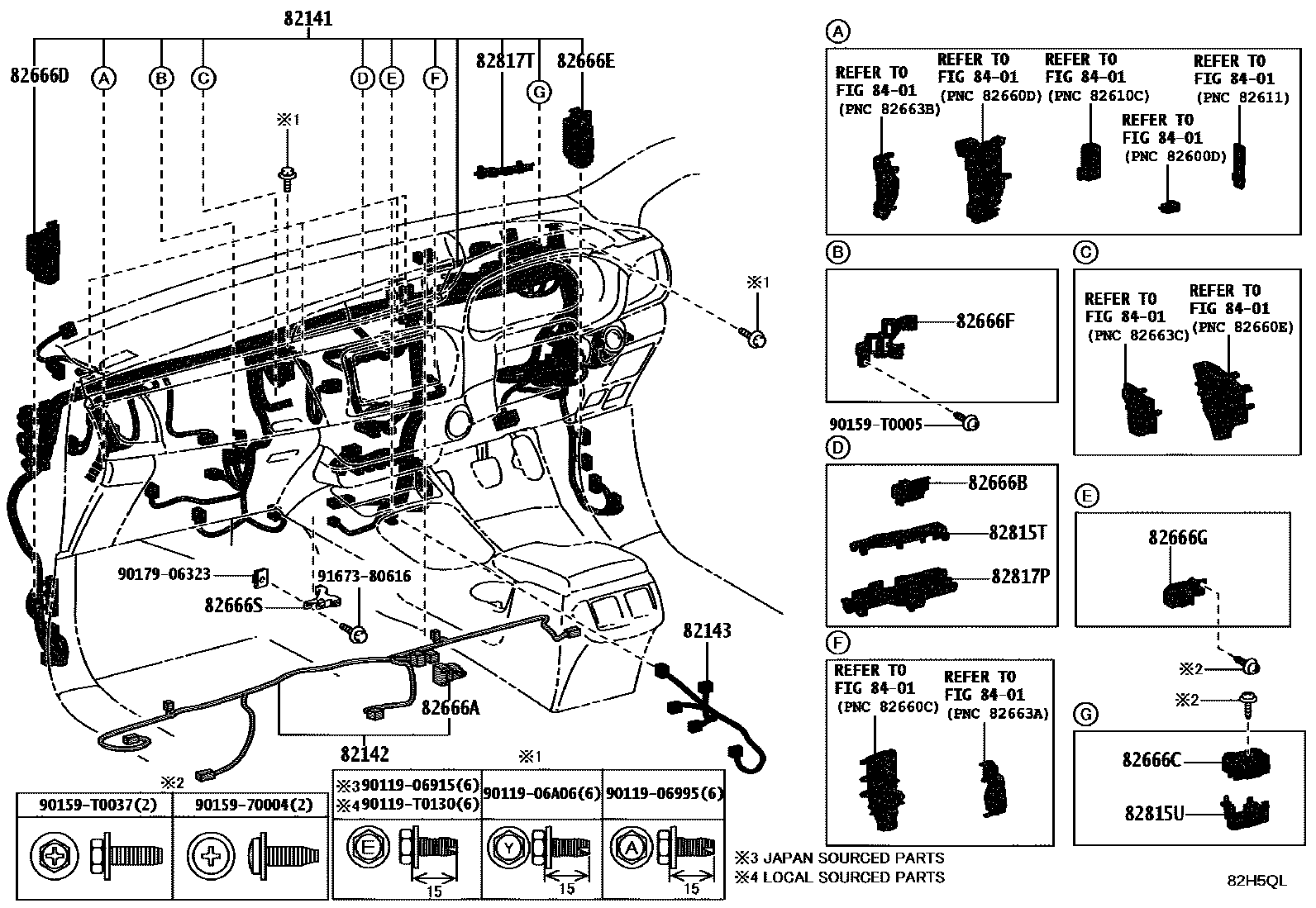

| 82141 | Dashboard wiring harness | 8214L-KK270 · 8214L-KK300 · 8214L-KK310 · 8214L-KK330 · 8214L-KK340 · 8214L-KK360 · 8214L-KK380 · 8214L-KK390 · 8214L-KK410 · 8214L-KK420 · 8214L-KK430 · 8214L-KK450 · 8214L-KK460 · 8214L-KK500 · 8214L-KK520 · 8214L-KK530 · 8214L-KK540 · 8214L-KK550 · 8214L-KK560 · 8214L-KK570 · 8214L-KK590 · 8214L-KK600 · 8214L-KK610 · 8214L-KKN60 · 8214U-KKF80 · 8214U-KKK60 · 8214U-KKK70 · 8214U-KKK80 · 8214U-KKK90 · 8214U-KKL00 · 8214U-KKL10 · 8214U-KKL20 · 8214U-KKL30 · 8214U-KKL40 · 8214U-KKL50 · 8214U-KKL60 · 8214U-KKL80 · 8214U-KKL90 · 8214U-KKM10 · 8214U-KKM20 · 8214U-KKM30 · 8214U-KKM40 · 8214U-KKM50 · 8214U-KKM60 · 8214U-KKM70 · 8214U-KKM80 · 8214U-KKM90 · 8214U-KKN00 · 8214U-KKN10 · 8214U-KKN30 · 8214U-KKN50 · 8214U-KKN60 · 8214U-KKN80 · 8214U-KKP00 · 8214U-KKR40 · 8214V-KKR90 · 8214V-KKS10 · 8214V-KKS20 · 8214V-KKS30 · 8214V-KKS40 · 8214V-KKS50 · 8214V-KKW00 · 8214V-KKW10 · 8214V-KKW20 · 8214V-KKW30 · 8214V-KKW40 · 8214V-KKW50 · 8214V-KKW60 · 8214V-KKY40 · 8214W-KKN40 · 8214W-KKN60 · 8214W-KKN80 · 8214W-KKP00 · 8214W-KKP10 · 8214W-KKP20 · 8214W-KKP30 · 8214W-KKP90 · 8214W-KKQ00 · 8214W-KKQ10 · 8214W-KKQ70 · 8214W-KKQ80 · 8214W-KKR10 · 8214W-KKR20 · 8214W-KKR30 · 8214W-KKR40 · 8214W-KKS00 · 8214W-KKS10 · 8214W-KKS40 · 8214W-KKX80 · 8214W-KKY00 · 8214Y-KK240 · 8214Y-KKA90 · 8214Y-KKB00 · 8214Y-KKB10 · 8214Y-KKB20 · 8214Y-KKB30 · 8214Y-KKB40 · 8214Y-KKB50 · 8214Y-KKC00 · 8214Y-KKJ40 · 8214Y-KKZ10 · 8214Y-KKZ20 · 8214Y-KKZ30 · 8214Y-KKZ70 · 8214Z-KK010 · 8214Z-KK020 · 8214Z-KK030 · 8214Z-KK050 · 8214Z-KK070 · 8214Z-KK090 · 8214Z-KK110 · 8214Z-KK120 · 8214Z-KK150 · 8214Z-KK170 · 8214Z-KK180 · 8214Z-KK190 · 8214Z-KK210 · 8214Z-KK230 · 8214Z-KK240 · 8214Z-KK250 · 8214Z-KK340 · 8214Z-KK350 · 8214Z-KK360 · 8214Z-KK380 · 8214Z-KK390 · 8214Z-KK400 · 8214Z-KK420 · 8214Z-KK430 · 8214Z-KK500 · 8214Z-KK510 · 8214Z-KK560 · 8214Z-KK570 · 8214Z-KK580 · 8214Z-KK590 · 8214Z-KK600 · 8214Z-KK610 · 8214Z-KK620 · 8214Z-KK630 · 8214Z-KK730 · 8214Z-KK750 · 8214Z-KK760 · 8214Z-KK770 · 8214Z-KK780 · 8214Z-KK790 · 8214Z-KK800 · 8214Z-KK810 · 8214Z-KK820 · 8214Z-KK830 · 8214Z-KK840 · 8214Z-KK850 · 8214Z-KK860 · 8214Z-KK870 · 8214Z-KK880 · 8214Z-KKA00 · 8214Z-KKA10 · 8214Z-KKA30 · 8214Z-KKA40 · 8214Z-KKA70 · 8214Z-KKA90 · 8214Z-KKB00 · 8214Z-KKB10 · 8214Z-KKB20 · 8214Z-KKB30 · 8214Z-KKB40 · 8214Z-KKC00 · 8214Z-KKC20 · 8214Z-KKC40 · 8214Z-KKC50 · 8214Z-KKC80 · 8214Z-KKC90 · 8214Z-KKD00 · 8214Z-KKE30 · 8214Z-KKE60 · 8214Z-KKF10 · 8214Z-KKF20 · 8214Z-KKF40 · 8214Z-KKF60 · 8214Z-KKF70 · 8214Z-KKG90 · 8214Z-KKJ00 · 8214Z-KKJ10 · 8214Z-KKJ20 · 8214Z-KKJ30 · 8214Z-KKK00 · 8214Z-KKK10 · 8214Z-KKK30 · 8214Z-KKK40 · 8214Z-KKK50 · 8214Z-KKK70 · 8214Z-KKK80 · 8214Z-KKL20 · 8214Z-KKL30 · 8214Z-KKL70 · 8214Z-KKL80 · 8214Z-KKL90 · 8214Z-KKM00 · 8214Z-KKM10 · 8214Z-KKM20 · 821C2-KKC60 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-KKA40 · 82142-KKA50 · 82142-KKA70 · 82142-KKB30 · 82142-KKB40 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-KKB80 · 82143-KKB90 · 82143-KKC10 · 82143-KKC20 · 82143-KKC50 · 82143-KKG10 · 82143-KKG80 · 82143-KKJ00 |

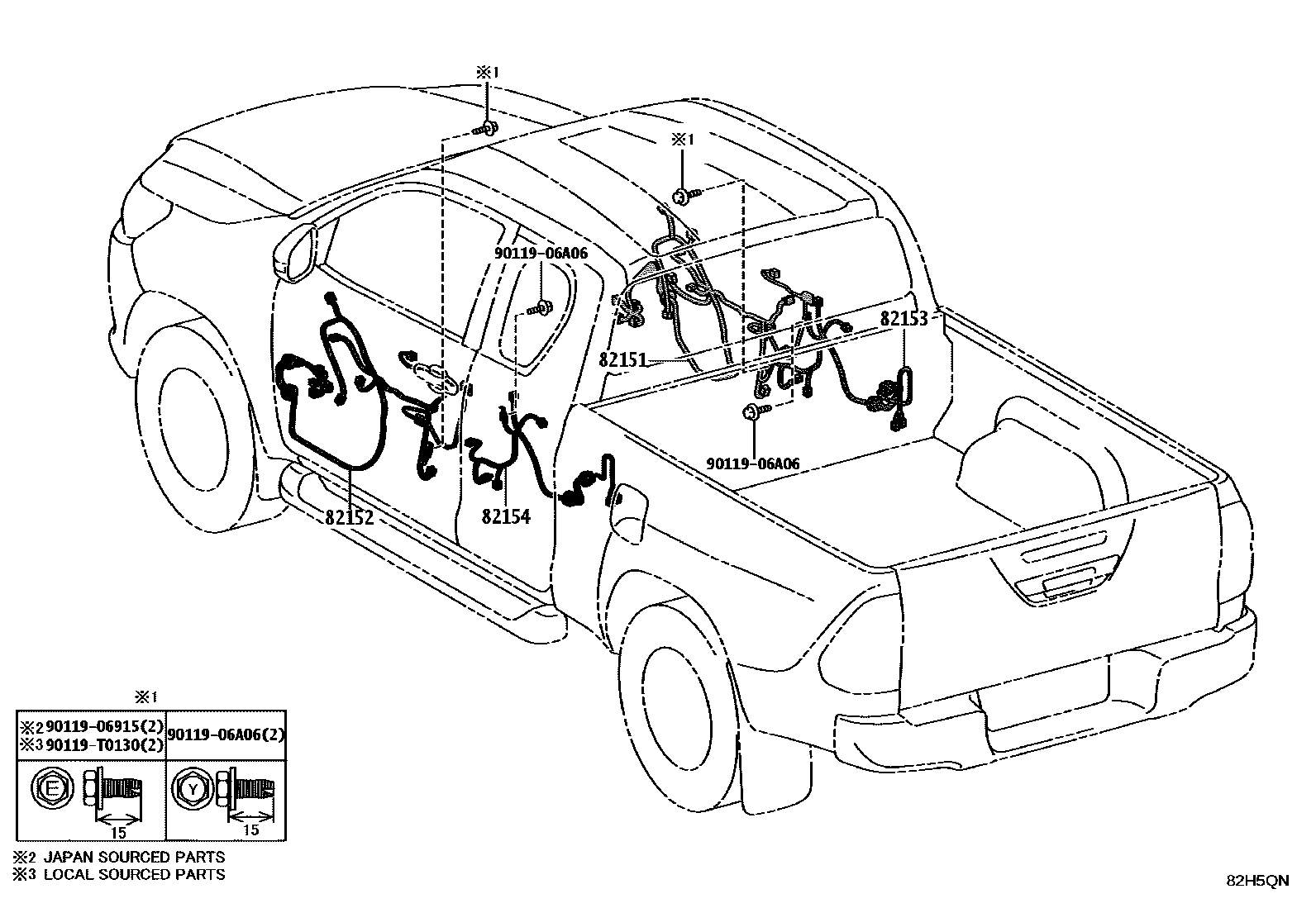

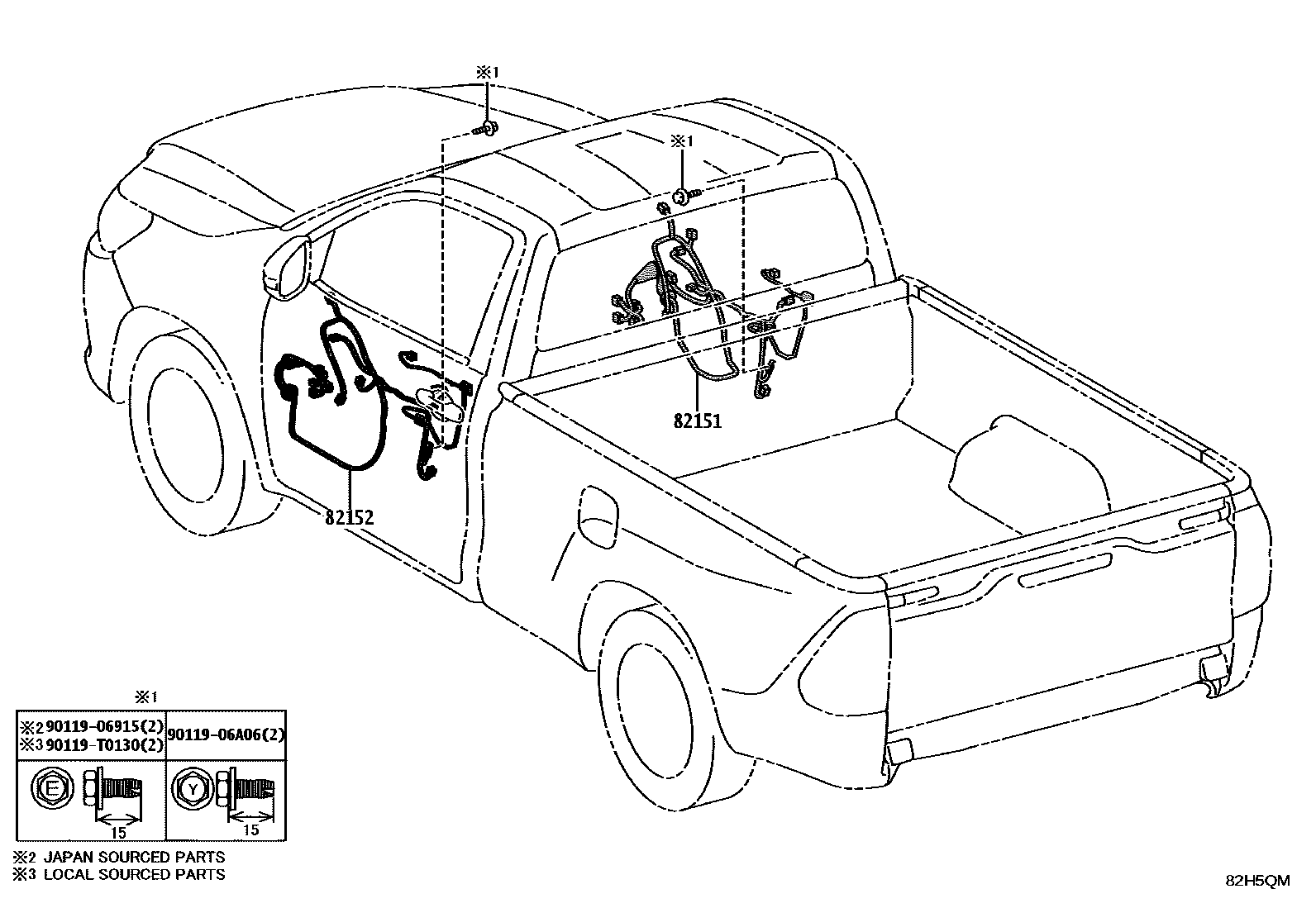

| 82151 | Right front door wiring harness | 82197-KKD00 · 821A7-KK720 · 821A7-KK730 · 821A7-KK740 · 821A7-KK750 · 821A7-KK760 · 821A7-KKA20 · 821A7-KKB90 · 821A7-KKC60 · 821A7-KKC70 · 821A7-KKE90 · 821A7-KKF50 · 821A7-KKF60 · 821A7-KKF70 · 821A7-KKF80 · 821A7-KKF90 · 821A7-KKG00 · 821A7-KKG10 · 821A7-KKG20 · 821A7-KKG30 · 821A7-KKG40 · 821A7-KKG50 · 821A7-KKG60 · 821A7-KKG70 · 821A7-KKG80 · 821A7-KKG90 · 821A7-KKJ00 · 821A7-KKJ10 · 821A7-KKL90 · 821A7-KKM00 · 821A7-KKM10 · 821A7-KKM20 · 821A7-KKX00 · 821A7-KKX10 · 821A7-KKX40 · 821A7-KKX50 |
| 82152 | Left front door wiring harness | 821A8-KKS70 · 821A8-KKS80 · 821A8-KKS90 · 821A8-KKT00 · 821A8-KKT10 · 821A8-KKU60 · 821A8-KKV00 · 821A8-KKW80 · 821A8-KKX90 · 821A8-KKY00 · 821A8-KKY10 · 821A8-KKY20 · 821A8-KKY30 · 821A8-KKY40 · 821A8-KKY50 · 821A8-KKY60 · 821A8-KKY80 · 821B8-KK630 · 821B8-KK640 · 821B8-KK840 · 821B8-KK850 · 821B8-KK860 · 821B8-KK870 · 821B8-KK880 · 821B8-KK890 · 821B8-KKA00 · 821B8-KKC60 · 821B8-KKC70 · 821B8-KKC80 · 821B8-KKC90 · 821B8-KKD00 · 821B8-KKD10 · 821B8-KKD20 · 821B8-KKF40 |
| 82153 | Rear door wiring harness No. 1 | 82153-KKB70 · 82153-KKB80 |
| 82154 | Rear door wiring harness No. 2 | 82154-KKA40 · 82154-KKA50 |
| 82161 | floor wiring harness | 8219H-KKW20 · 8219H-KKW40 · 8219H-KKW70 · 8219H-KKX50 · 8219H-KKX60 · 8219H-KKX70 · 8219H-KKX80 · 8219H-KKY20 · 8219J-KK580 · 8219J-KK610 · 8219J-KK620 · 8219J-KK640 · 8219J-KK660 · 8219J-KKA70 · 8219J-KKR30 · 8219J-KKW00 · 8219K-KK040 · 8219K-KK050 · 8219K-KK060 · 8219K-KK200 · 8219K-KK250 · 8219K-KK530 · 8219K-KK540 · 8219K-KK550 · 8219K-KK570 · 8219K-KKE60 · 8219K-KKL00 · 8219K-KKR50 · 8219K-KKR60 · 8219K-KKR70 · 8219K-KKS40 · 8219L-KKM40 · 8219L-KKM50 · 8219L-KKM60 · 8219L-KKN50 |
| 82164 | Frame wiring harness set | 82164-KKF30 · 82164-KKF40 · 82164-KKF41 · 82164-KKF60 · 82164-KKF61 · 82164-KKF80 · 82164-KKF81 · 82164-KKG00 · 82164-KKG01 · 82164-KKG20 · 82164-KKG21 · 82164-KKG40 · 82164-KKG41 · 82164-KKG70 · 82164-KKG71 · 82164-KKG90 · 82164-KKG91 · 82164-KKL00 · 82164-KKL01 · 82164-KKL30 · 82164-KKL31 · 82164-KKL61 · 82164-KKM40 · 82164-KKM41 · 82164-KKM80 · 82164-KKM81 · 82164-KKT81 · 82164-KKU01 · 82164-KKV30 · 82164-KKV31 · 82164-KKV90 · 82164-KKV91 · 82164-KKZ70 |
| 82165 | No. 2 frame wiring harness | 82165-KK070 · 82165-KK080 · 82165-KK100 · 82165-KK200 |
| 82169 | No. 3 frame wiring harness | 82169-KK090 · 82169-KK100 |
| 82171 | Roof No. 1 wiring harness | 82171-KKF30 · 82171-KKF40 · 82171-KKF60 · 82171-KKF70 · 82171-KKF80 · 82171-KKG20 · 82171-KKM70 · 82171-KKN30 · 82171-KKN50 · 82171-KKN60 · 82171-KKN70 · 82171-KKN80 · 82171-KKN90 · 82171-KKP00 · 82171-KKR60 · 82171-KKR70 · 82171-KKU80 |
| 82172 | Roof No. 2 wiring harness | 82172-KK010 |
| 82183 | Luggage No. 3 wiring harness | 82183-KK090 |
| 82186 | Rear window wiring harness No. 1 | 82186-KK030 |

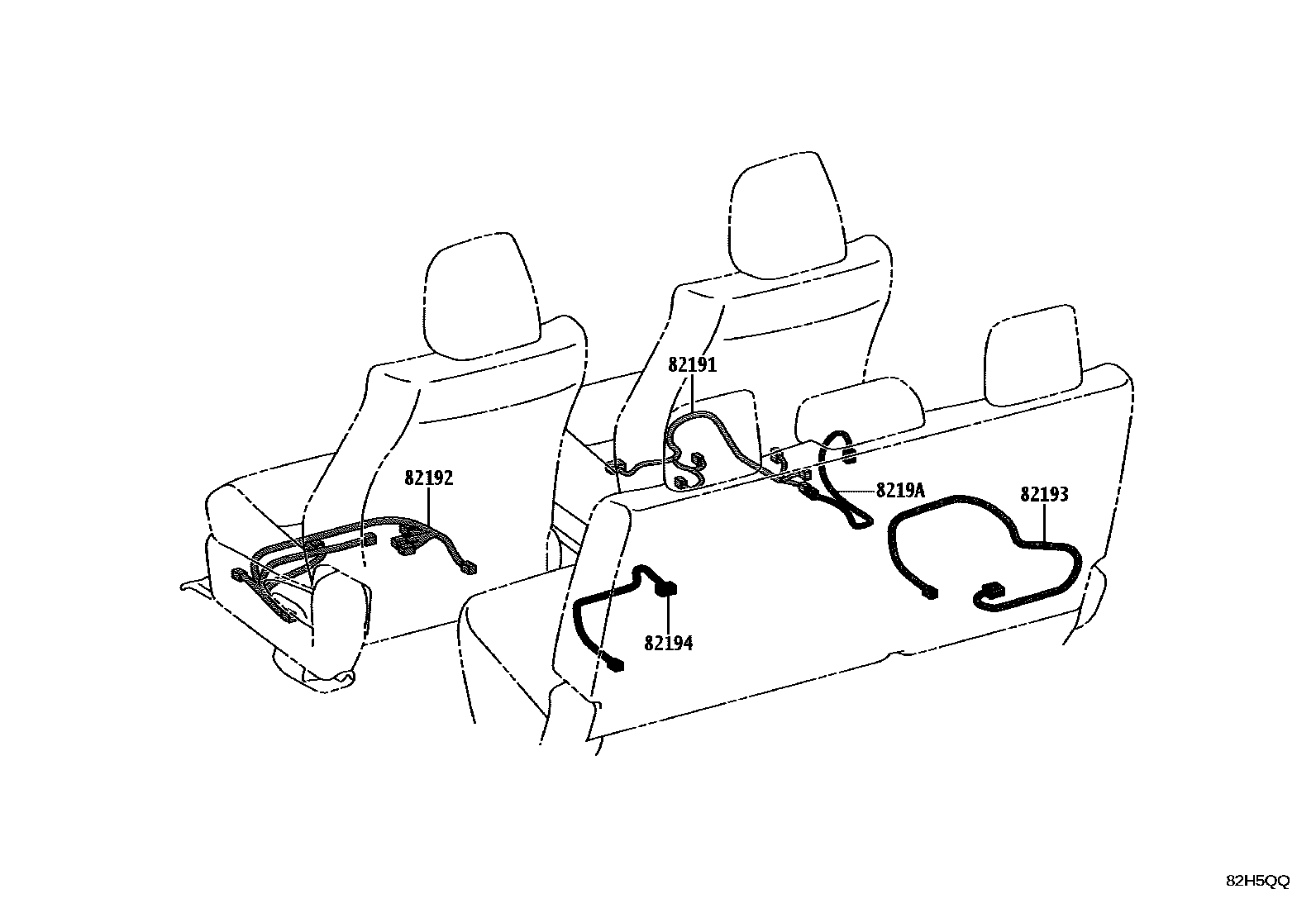

| 82191 | Front right seat wiring harness | 82191-0K050 |
| 82192 | Front left seat wiring harness | 82192-0K140 |
| 82193 | Rear right seat wiring harness | 82193-0K040 |
| 82194 | Rear left seat wiring harness | 82194-0K040 |
| 8219A | Wire harness No. 2, right side of front seat | 8219A-0K050 |
| 82219A | sensor harness | 82219-0K010 |

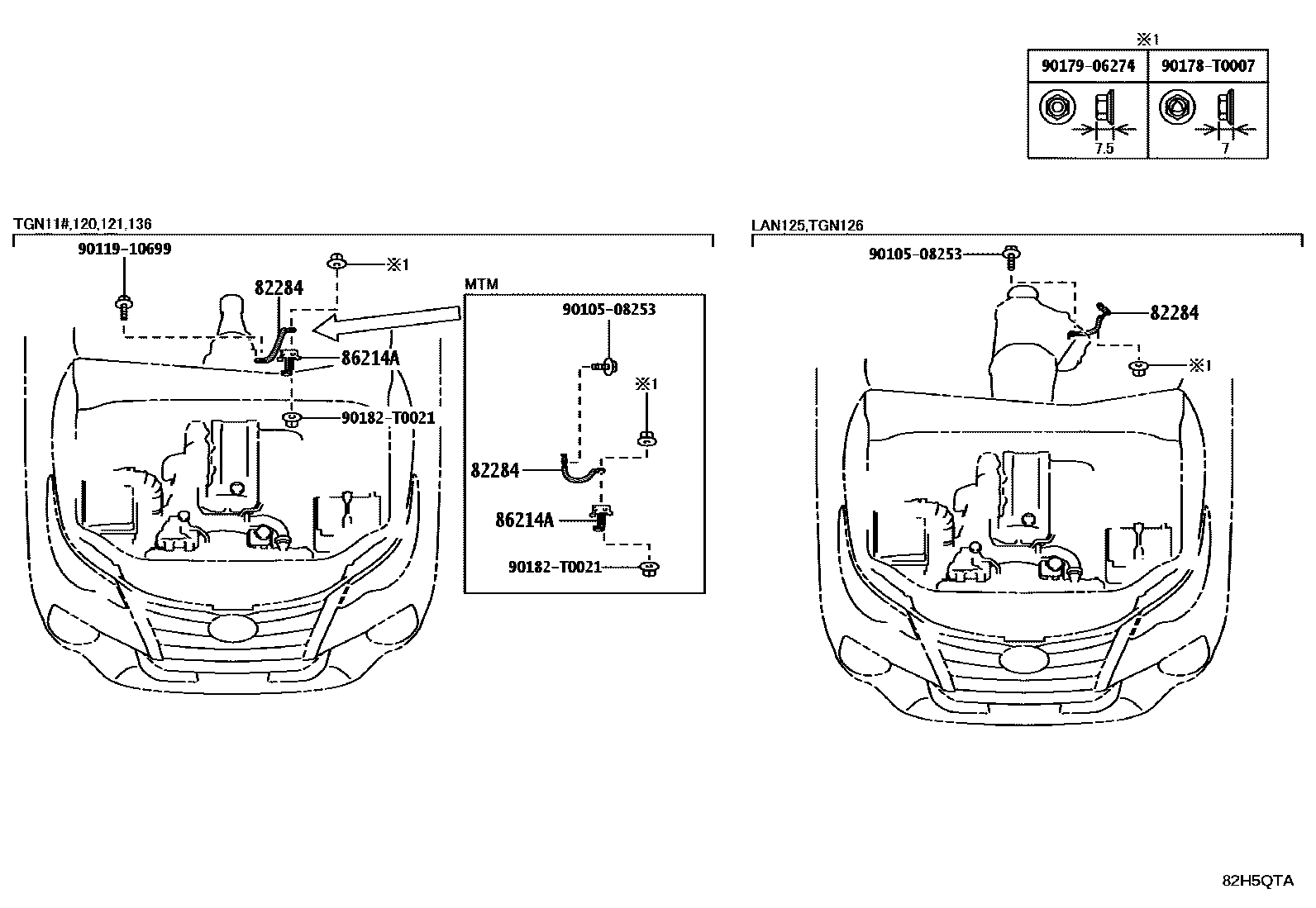

| 82284 | Ground wire | 82284-KK010 · 82284-KK020 · 82284-KK030 |
| 82666A | Connector holder No. 2 | 82666-0K200 |
| 82666B | No. 3 connector holder | 82666-0K160 · 82666-0K290 |
| 82666C | No. 4 connector holder | 82666-0K170 · 82666-0K180 |
| 82666D | No. 5 connector holder | 82666-0K210 |
| 82666E | No. 6 connector holder | 82666-0K220 |
| 82666F | No. 7 connector holder | 82666-0K230 · 82666-0K240 |
| 82666G | No. 8 connector holder | 82666-0K300 · 82666-0K310 |
| 82666Q | No. 12 connector holder | 82666-0K410 |
| 82666S | No. 13 connector holder | 82666-0K390 |
| 82666T | No. 14 connector socket | 82666-20270 |
| 82666V | No. 15 connector holder | 82666-0K470 |
| 82666W | No. 16 connector socket | 82666-0K480 |
| 82712A | Wire harness bracket | 82712-33190 |
| 82815A | Wiring harness protector cover | 82815-0K530 · 82815-0K560 |
| 82815B | Wiring harness protector cover | 82815-0K520 · 82815-0K550 |
| 82815G | Wiring harness protector cover | 82815-0K540 |
| 82815H | Wiring harness protector cover | 82815-0K270 · 82815-0K610 · 82815-0K661 |
| 82815J | No. 7 wire harness protector cover | 82815-0K340 · 82815-0K350 · 82815-0K600 · 82815-0K640 · 82815-0K710 |
| 82815K | No. 8 wire harness protector cover | 82815-0K250 · 82815-0K280 · 82815-0K720 |
| 82815L | No. 9 wire harness protector cover | 82815-0K510 · 82815-0K710 |
| 82815M | No. 10 wire harness protector cover | 82815-0K240 · 82815-0K350 |
| 82815P | No. 12 wire harness protector cover | 82815-0K070 |
| 82815Q | No. 13 wire harness protector cover | 82815-0K630 |
| 82815S | No. 15 wire harness protector cover | 82815-0K400 · 82815-0K800 |
| 82815T | No. 16 wire harness protector cover | 82815-0K410 · 82815-0K420 |
| 82815U | No. 17 wire harness protector cover | 82815-0K470 · 82815-0K480 |
| 82817 | No. 1 wire harness protection device | 82817-0K530 · 82817-0K560 |
| 82817A | No. 2 wire harness protection device | 82817-0K520 · 82817-0K550 |
| 82817B | No. 3 wire harness protection device | 82817-0K540 |
| 82817C | No. 4 wire harness protection device | 82817-0K270 · 82817-0K640 · 82817-0K691 |
| 82817D | No. 5 wire harness protection device | 82817-0K050 · 82817-0K280 · 82817-0KB50 |
| 82817E | No. 6 wire harness protection device | 82817-0K340 · 82817-0K350 · 82817-0K630 · 82817-0K670 |
| 82817F | No. 7 wire harness protection device | 82817-0K510 · 82817-0K780 |
| 82817G | No. 8 wire harness protection device | 82817-0K300 · 82817-0K670 |
| 82817J | No. 9 wire harness protection device | 82817-60W20 |
| 82817K | No. 10 wire harness protection device | 82817-0K310 · 82817-60U70 |
| 82817L | No. 11 wire harness protection device | 82817-0KB40 |
| 82817M | No. 12 wire harness protection device | 82817-0K660 |
| 82817N | No. 13 wire harness protection device | 82817-0K400 · 82817-0KA30 |
| 82817P | No. 14 wire harness protection device | 82817-0K410 · 82817-0K420 |
| 82817T | No. 15 wire harness protection device | 82817-0K800 |
| 82817X | No. 17 wire harness protection device | 82817-0K840 |
| 82818 | No. 2 wire harness protection device | 82817-0K290 |
| 82818B | No. 3 wire harness protection device | 82818-0K010 |
| 82821E | Connector cover | 82821-KK020 |
| 82821N | COUVERCLE, CONNECTEUR | 82821-KK030 |
| 82821P | COUVERCLE, CONNECTEUR | 82821-71080 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-0K010 · 82823-0K030 · 82823-30100 · 82823-35040 · 82823-35050 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |

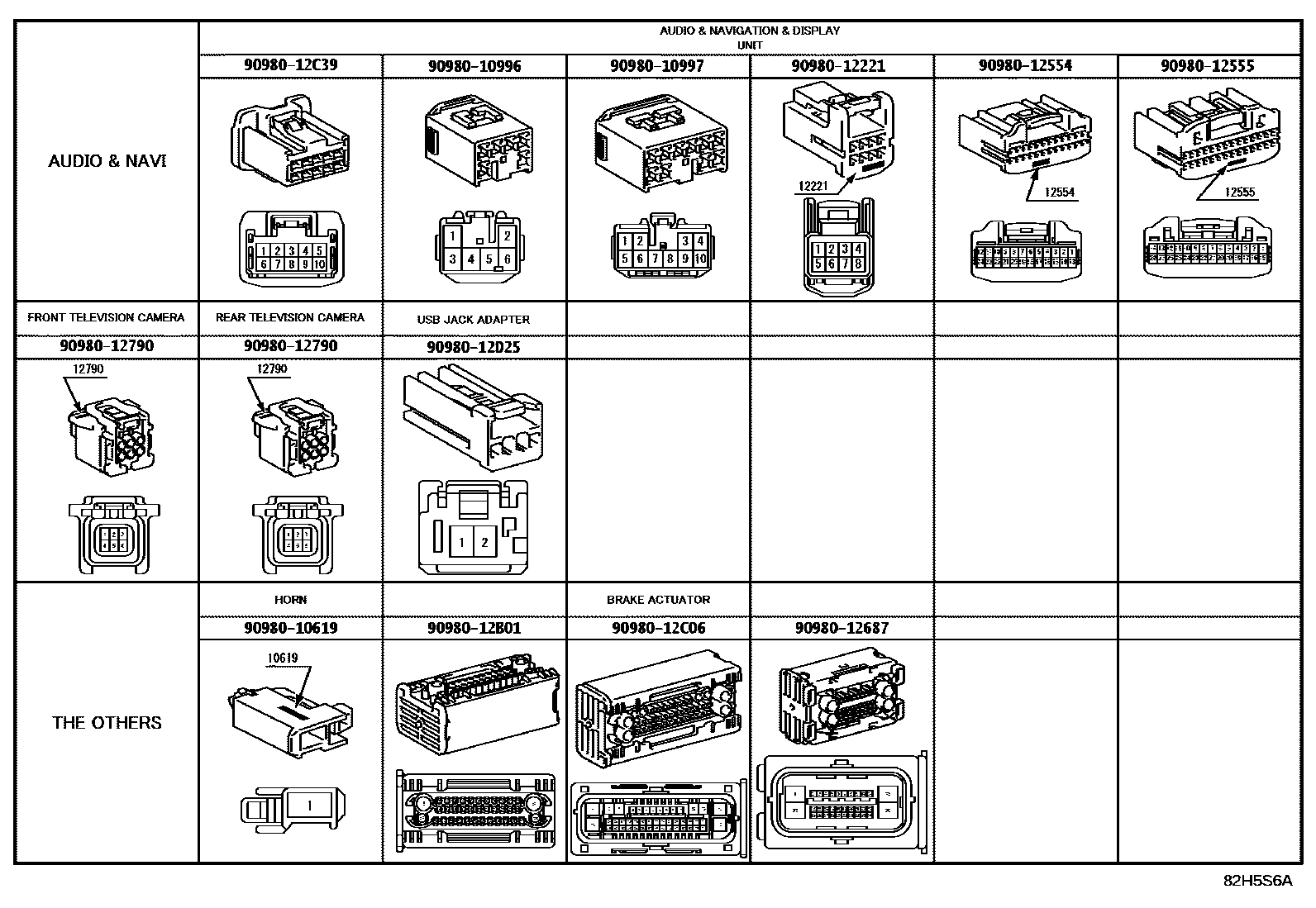

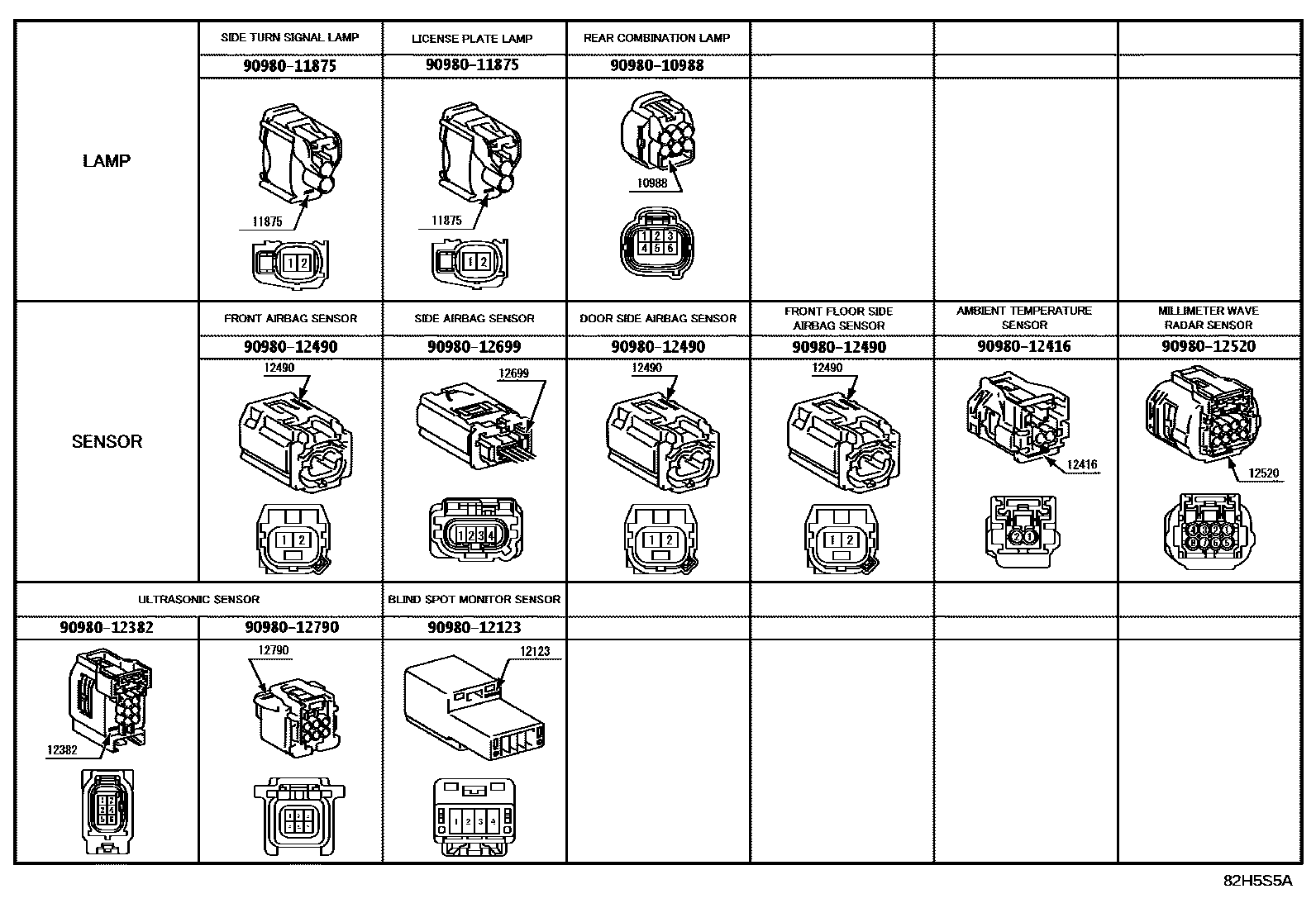

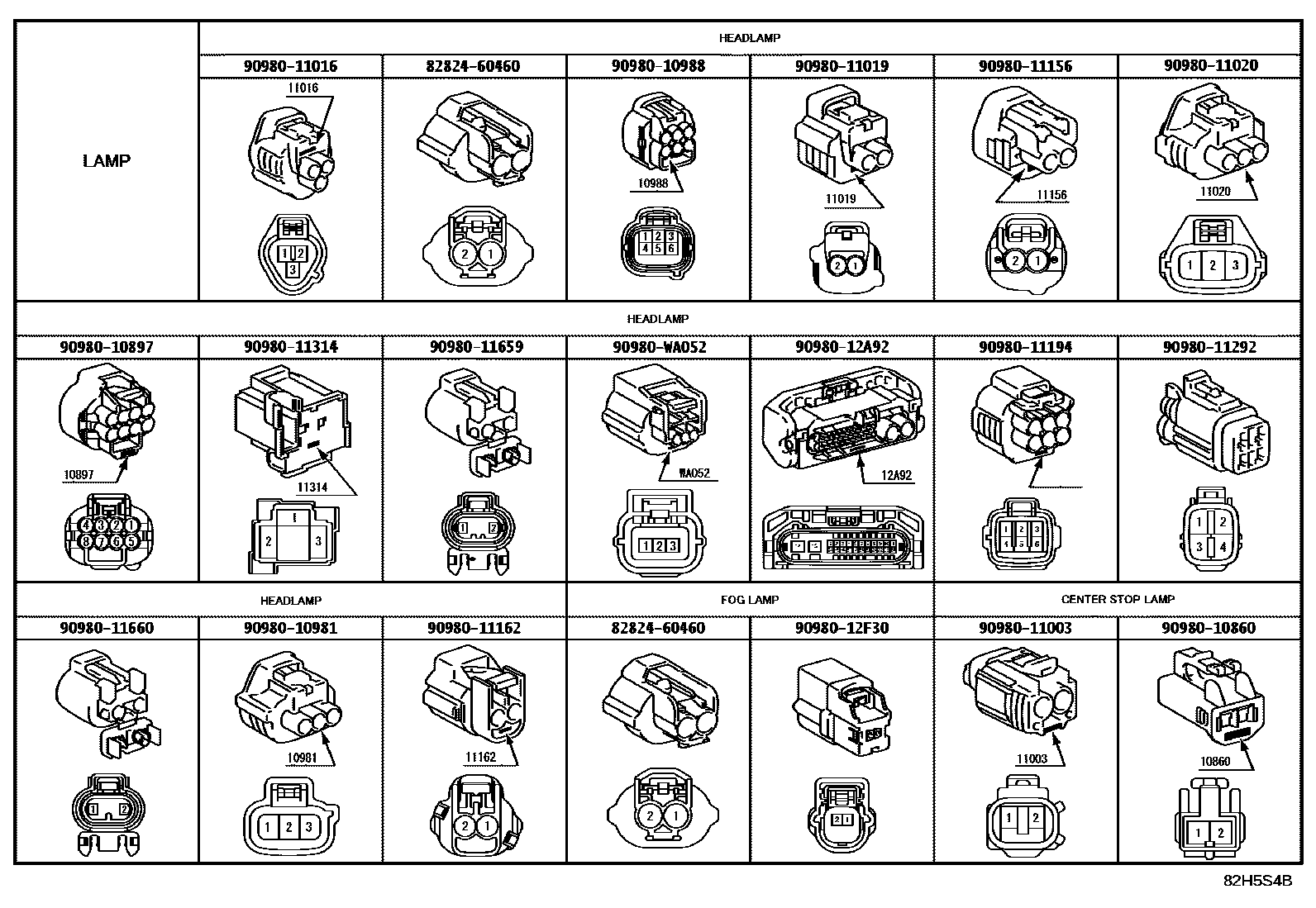

| 82824 | Harness connector | 90980-12393 · 90980-12448 · 90980-12878 |
| 86214A | Radio ground bracket | 86214-KK010 |
