Toyota HILUX EV冷却系统 — Figure 8441

Toyota HILUX EPC diagram 8441, EV冷却系统, with 3 images and 16 PNC and OE references.

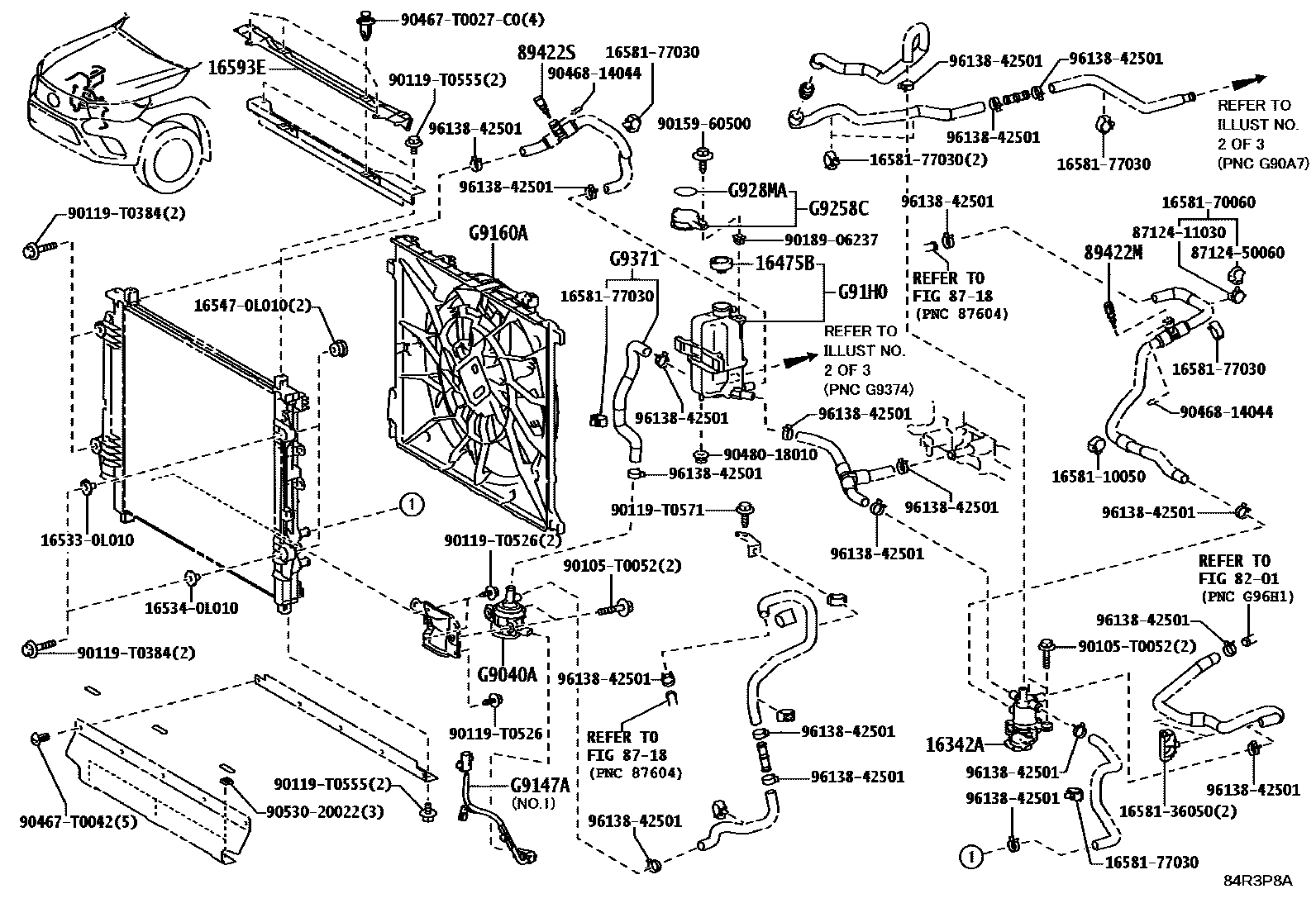

Toyota HILUX EV冷却系统 EPC diagram — 84R3P8A
EV冷却系统 — 84R3P8A (202311 – 999999)

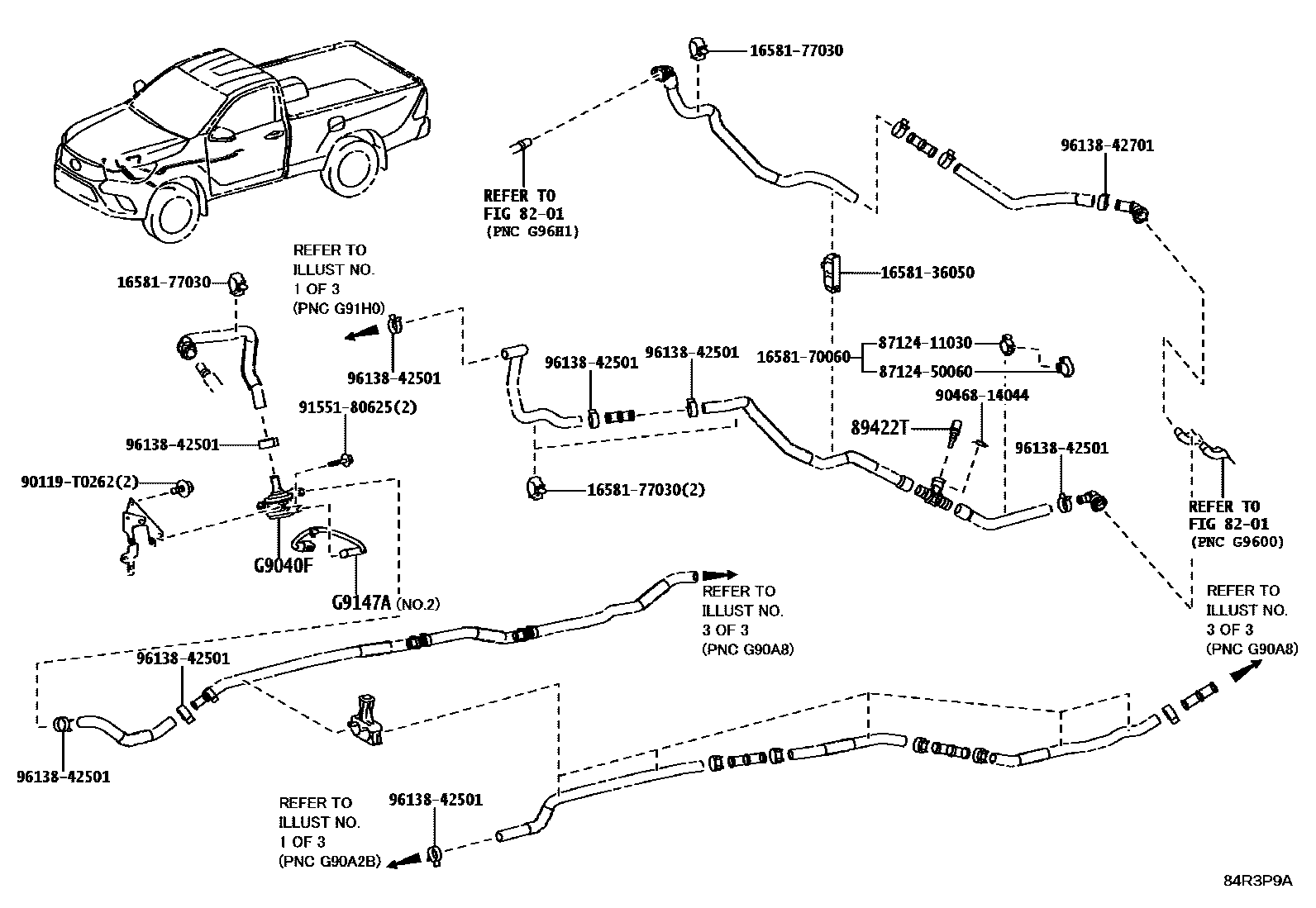

Toyota HILUX EV冷却系统 EPC diagram — 84R3P9A
EV冷却系统 — 84R3P9A (202311 – 999999)

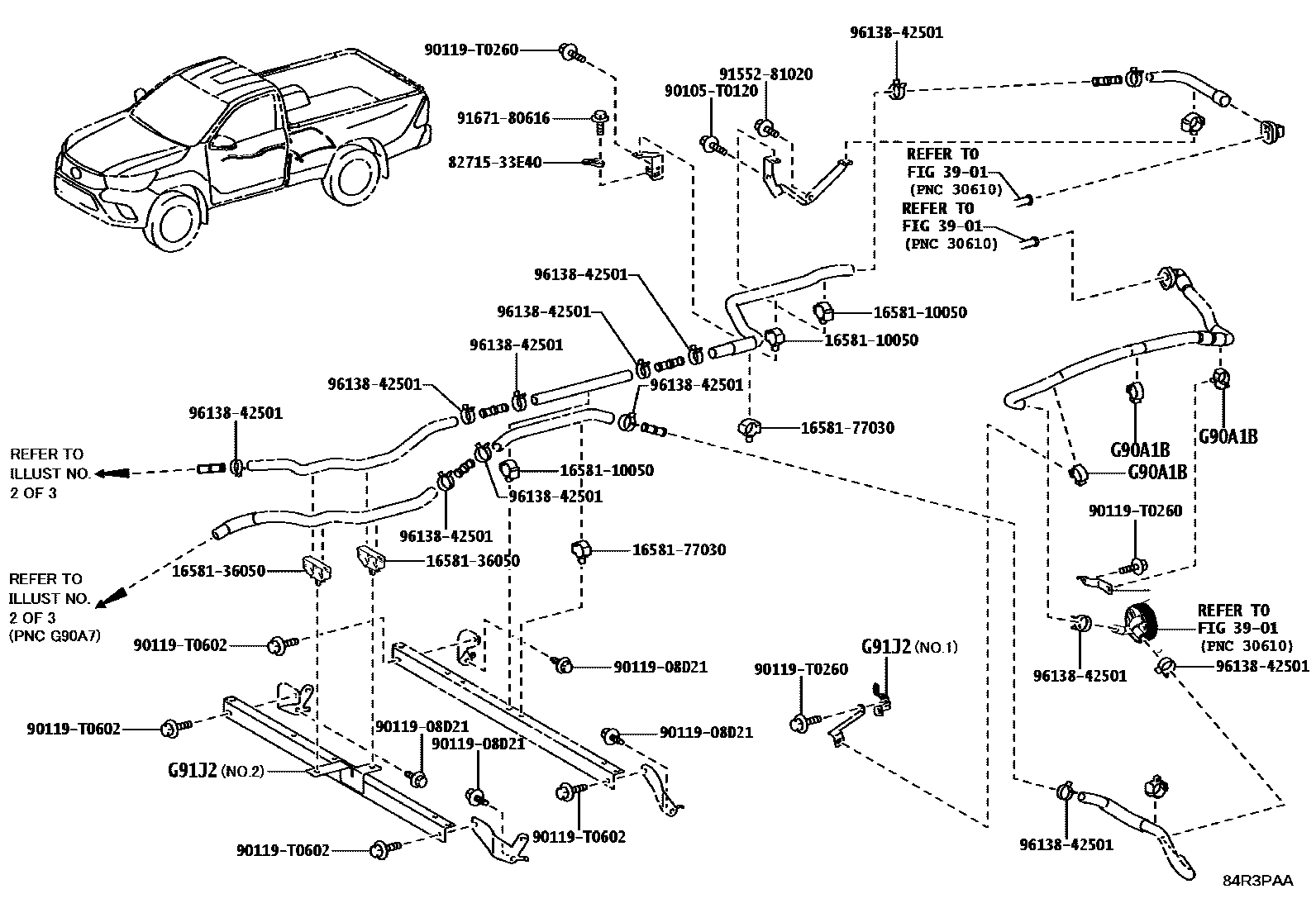

Toyota HILUX EV冷却系统 EPC diagram — 84R3PAA
EV冷却系统 — 84R3PAA (202311 – 999999)

PNC and OE references

PNCPart nameOE numbers
16342ASOUPAPE, COMMANDE EAU16342-10010
16475BBOUCHON, RESERVOIR DE SECOURS16475-28140
16593EGUIDE, AIR RADIATEUR, NO.116593-0L040
89422Mwater temperature sensor89422-33040
89422SCAPTEUR, TEMPERATURE EAU, NO.289422-33040
89422TCAPTEUR, TEMPERATURE EAU, NO.389422-33040
G9040AENSEMBLE POMPE, EAU AVEC MOTEURG9040-40010
G9040FENS. POMPE, EAU AVEC MOTEUR, NO.2G9040-48030
G90A1BCOLLIER, FLEXIBLE, NO.616581-10050
G9147ACABLE, POMPE EAUG9147-0K010
G9160AENS. VENTIL, REFROID ONDULEUR AVEC MOTEURG9160-42020
G91H0Battery reservoir assemblyG91H0-42040
G91J2SUPPORT, REFROID ONDULEUR, NO.2G91J2-42010
G9258CBattery reservoir capG96JC-42010
G928MAETIQUETTE, PRECAUTION LIQ REFROID BATTERIEG928M-42010
G9371No. 1 EV water bypass hoseG9371-42010
