Toyota HILUX Engine Oil Pump — Figure 1501

Toyota HILUX EPC diagram 1501, Engine Oil Pump, with 4 images and 14 PNC and OE references.

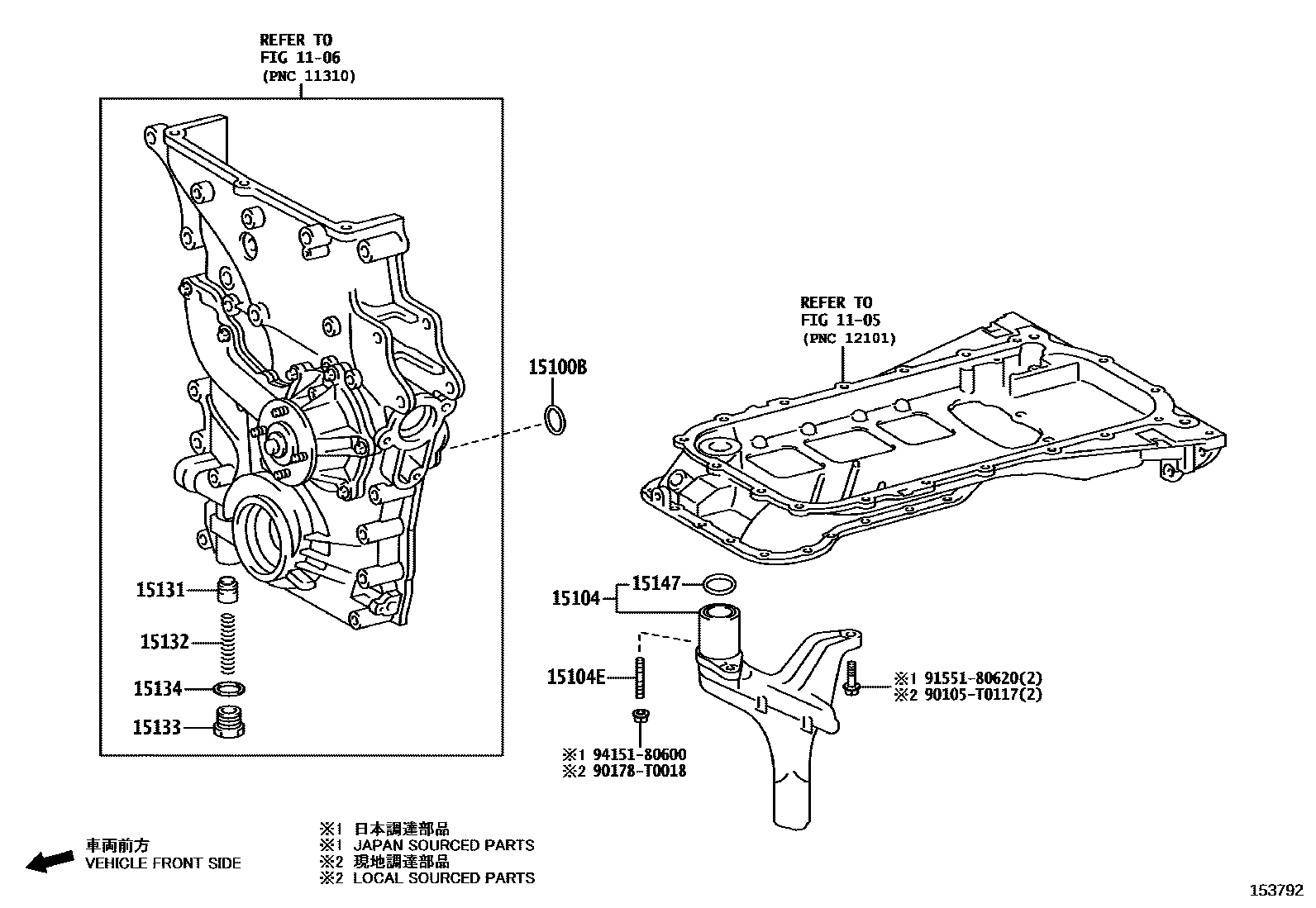

Toyota HILUX Engine Oil Pump EPC diagram — 153792
Engine Oil Pump — 153792 (202308 – 999999)

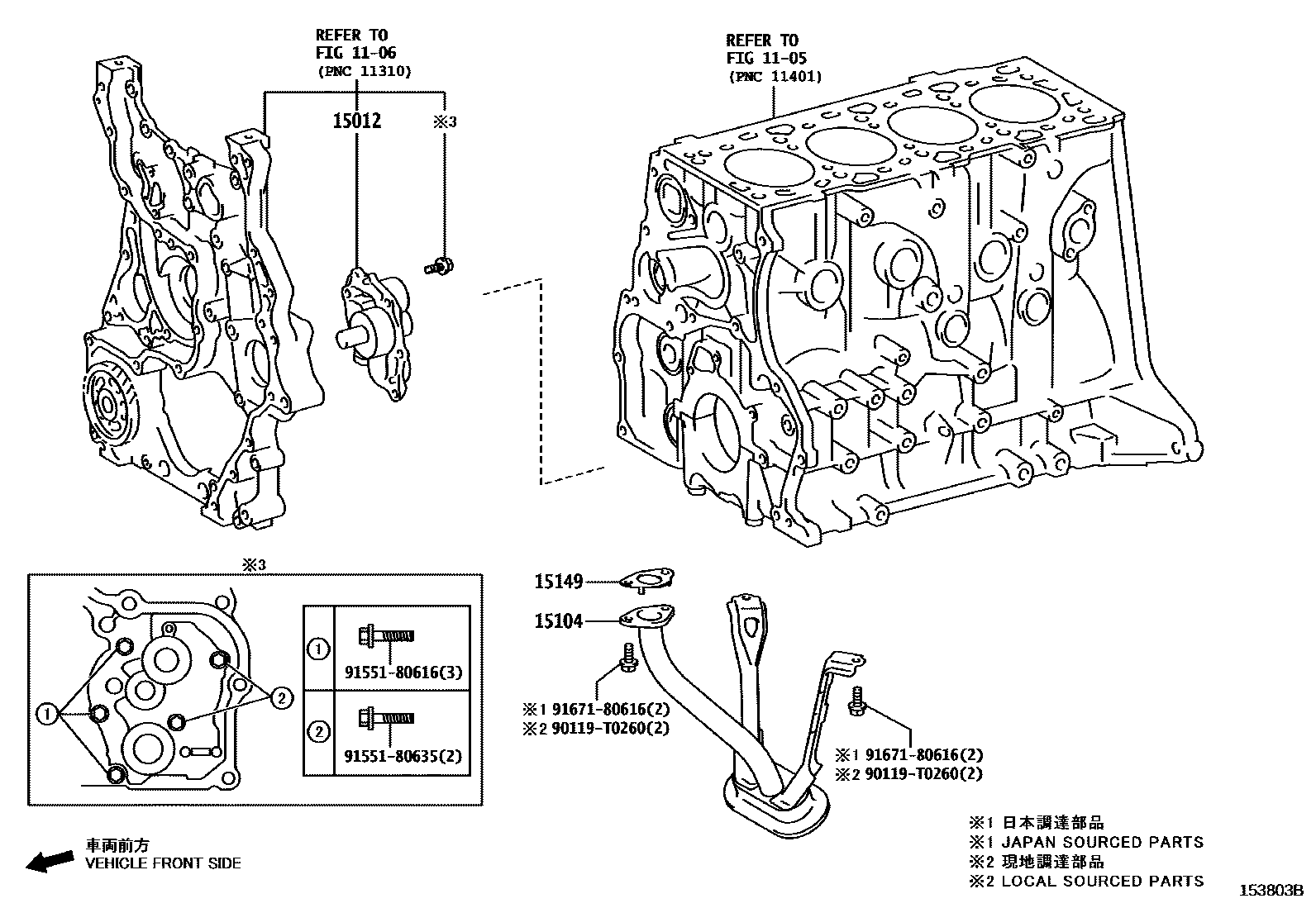

Toyota HILUX Engine Oil Pump EPC diagram — 153803B
Engine Oil Pump — 153803B (202308 – 202401)

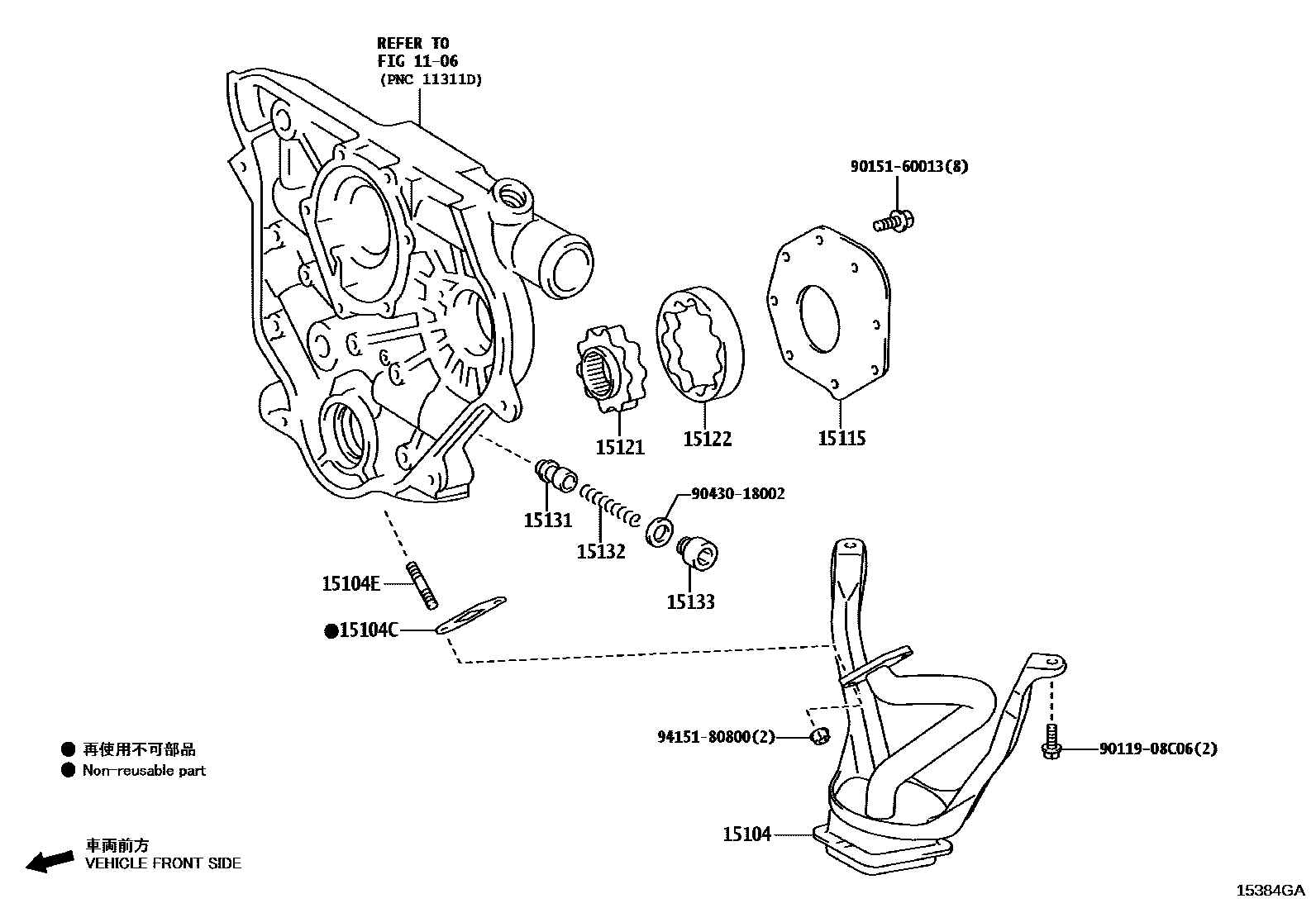

Toyota HILUX Engine Oil Pump EPC diagram — 15384GA
Engine Oil Pump — 15384GA (202402 – 999999)

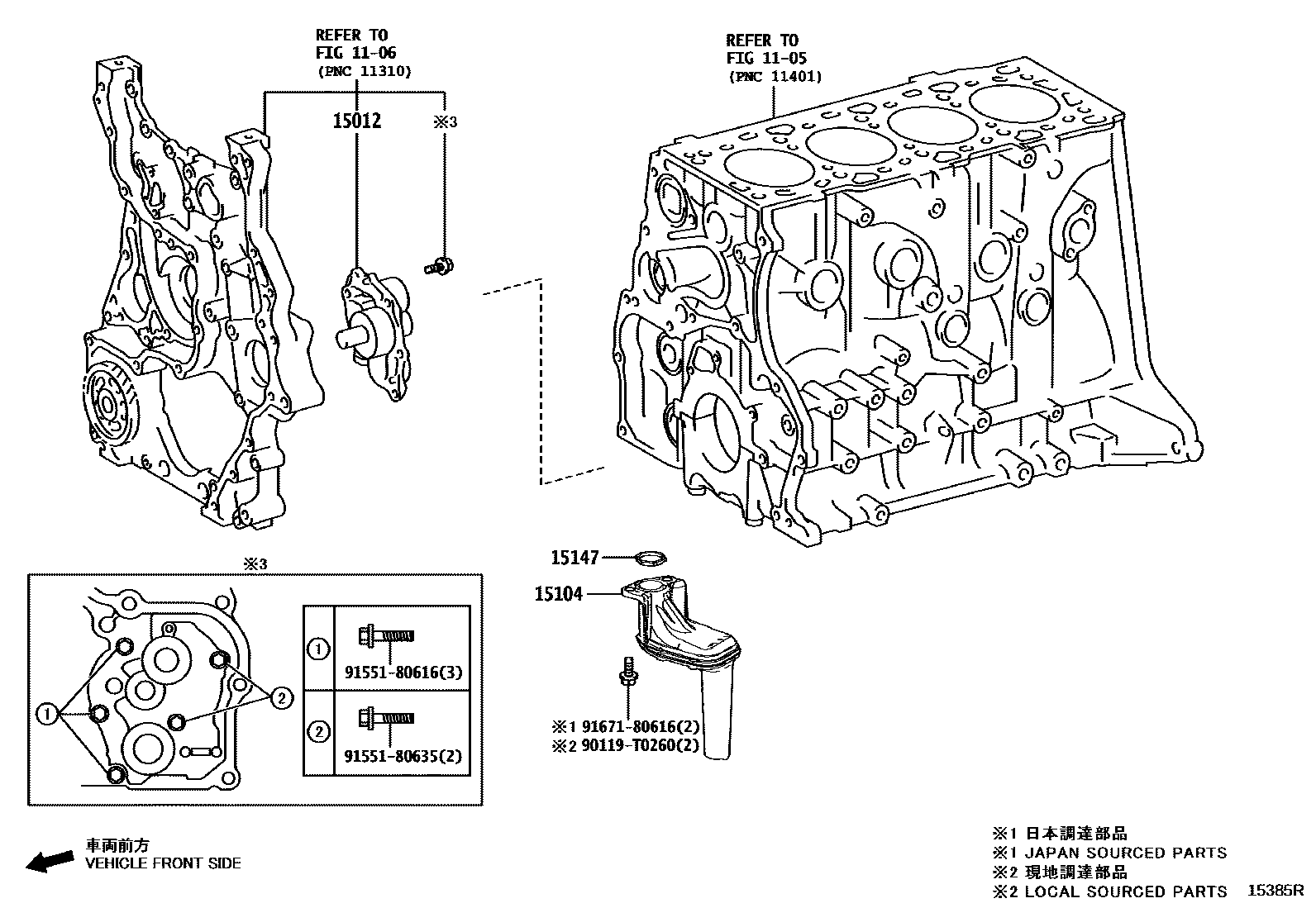

Toyota HILUX Engine Oil Pump EPC diagram — 15385R
Engine Oil Pump — 15385R (202401 – 999999)

PNC and OE references

PNCPart nameOE numbers
15012Oil pump cover sub-assembly15012-0E010
15100BO-ring (for oil pump)90301-T0020 · 90301-T0083
15104Oil filter sub-assembly15104-08020 · 15104-0C050 · 15104-0E040 · 15104-54260
15104CGasket (for oil filter)15149-54030
15104EStud bolts (for oil filter)90126-06029 · 90126-T0012 · 92122-80816
15115oil pump cover15115-54022
15121Oil pump driving gear15121-54020
15122Oil pump driven gear15122-54020
15131Oil pump pressure reducing valve15131-46040 · 15131-54010
15132Oil pump pressure reducing valve spring15132-0C010 · 15132-54010
15133PLUG, OIL PUMP RELIEF VALVE15133-0C010 · 15133-54010
15134Oil pump pressure reducing valve gasket15134-67020
15147Oil filter gasket15147-0C020
15149Oil filter flange gasket15149-0E010 · 15149-0E020 · 15149-11120
