Toyota HILUX Exhaust Pipe — Figure 1702

Toyota HILUX EPC diagram 1702, Exhaust Pipe, with 5 images and 11 PNC and OE references.

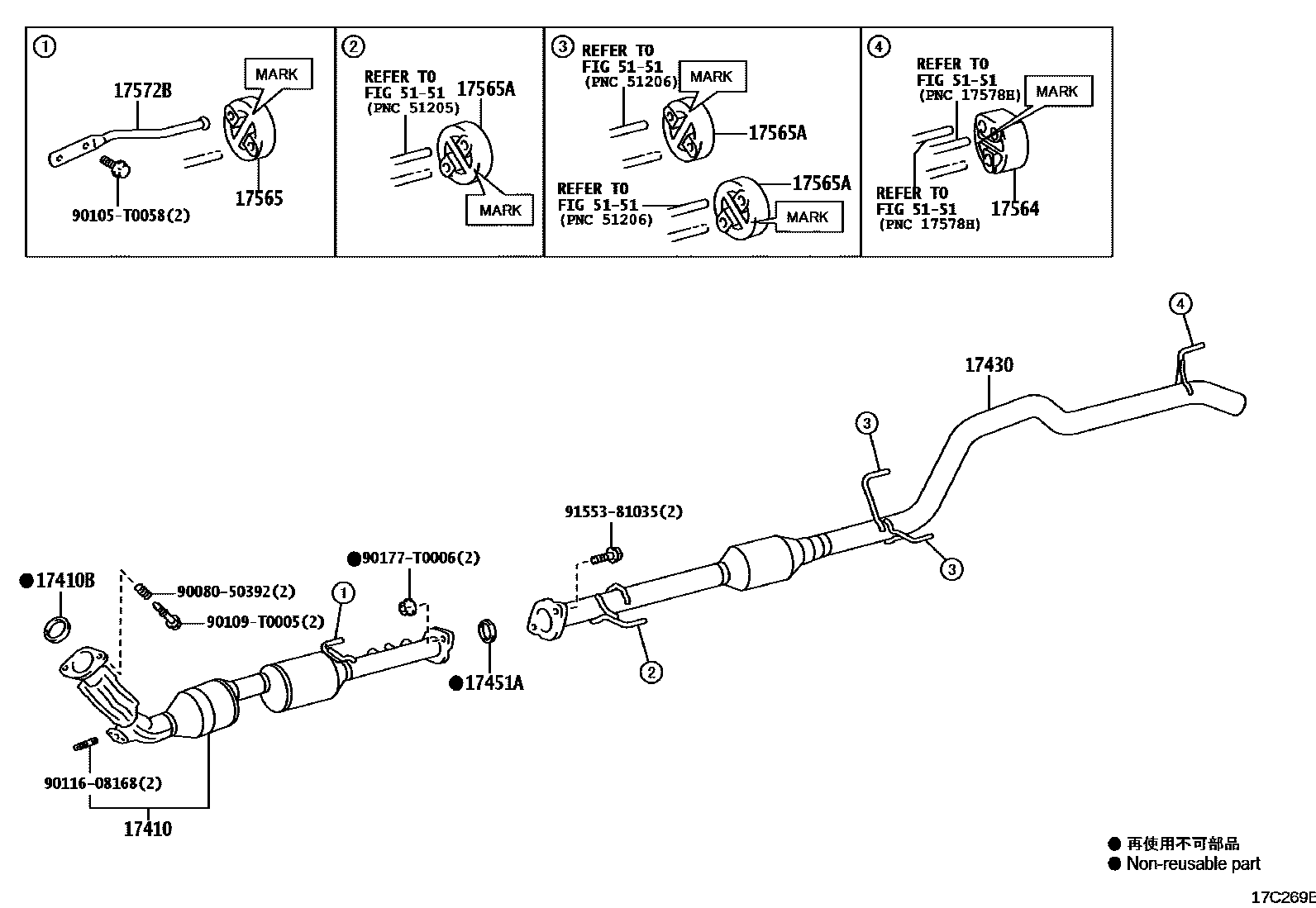

Toyota HILUX Exhaust Pipe EPC diagram — 17C269B
Exhaust Pipe — 17C269B (202208 – 999999)

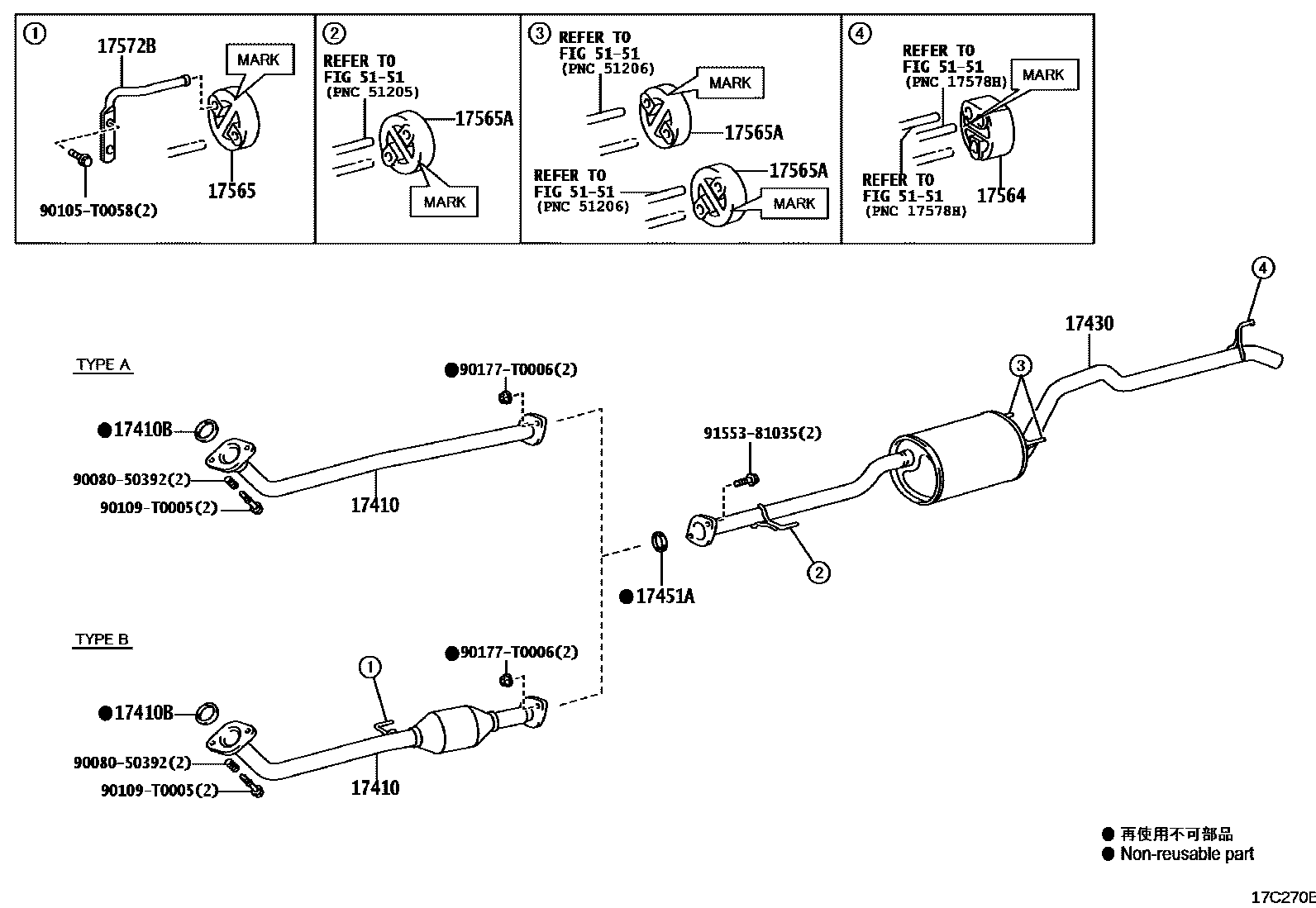

Toyota HILUX Exhaust Pipe EPC diagram — 17C270B
Exhaust Pipe — 17C270B (202208 – 999999)

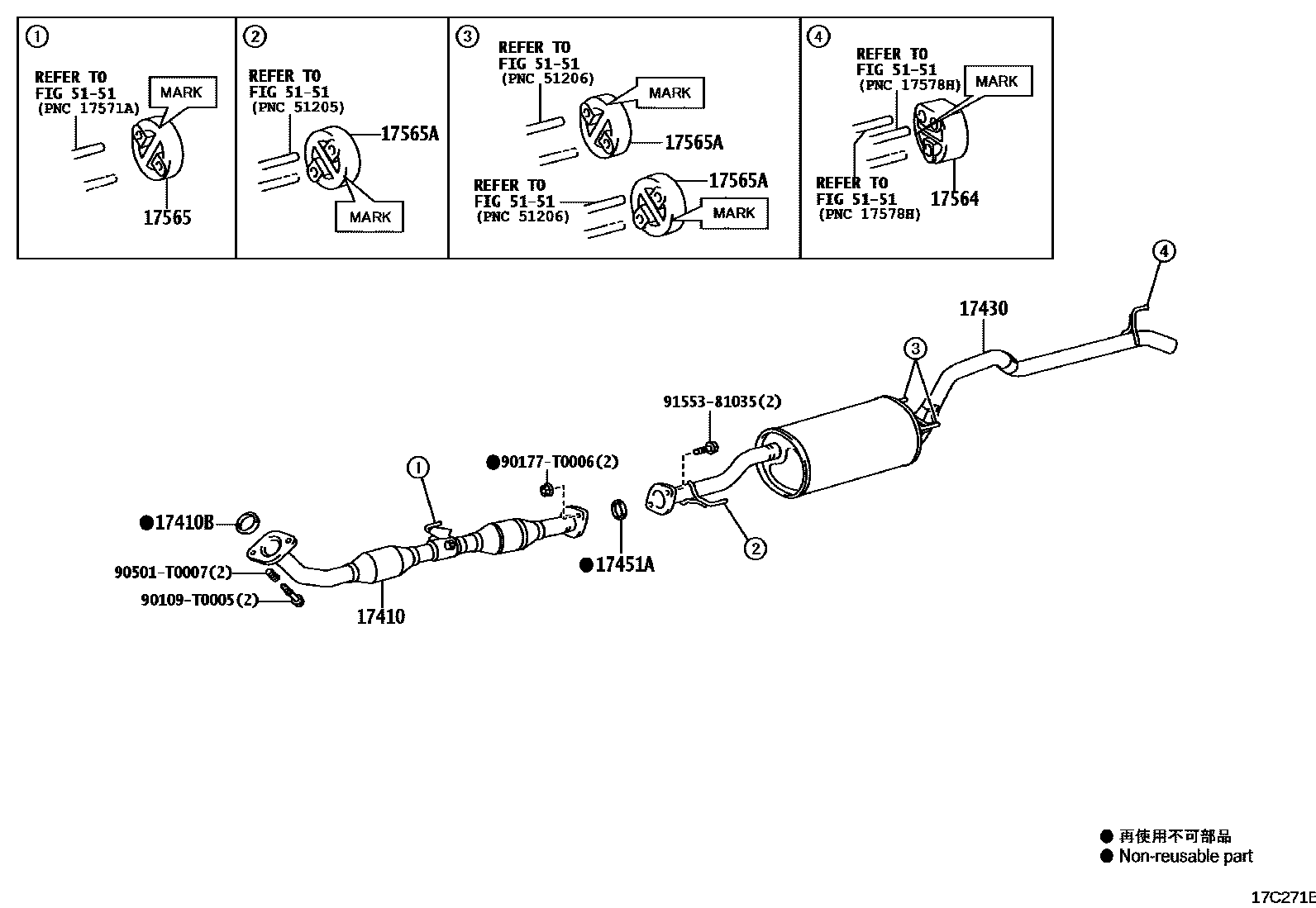

Toyota HILUX Exhaust Pipe EPC diagram — 17C271B
Exhaust Pipe — 17C271B (202208 – 999999)
Toyota HILUX Exhaust Pipe EPC diagram — 17C272B
Exhaust Pipe — 17C272B (202208 – 999999)

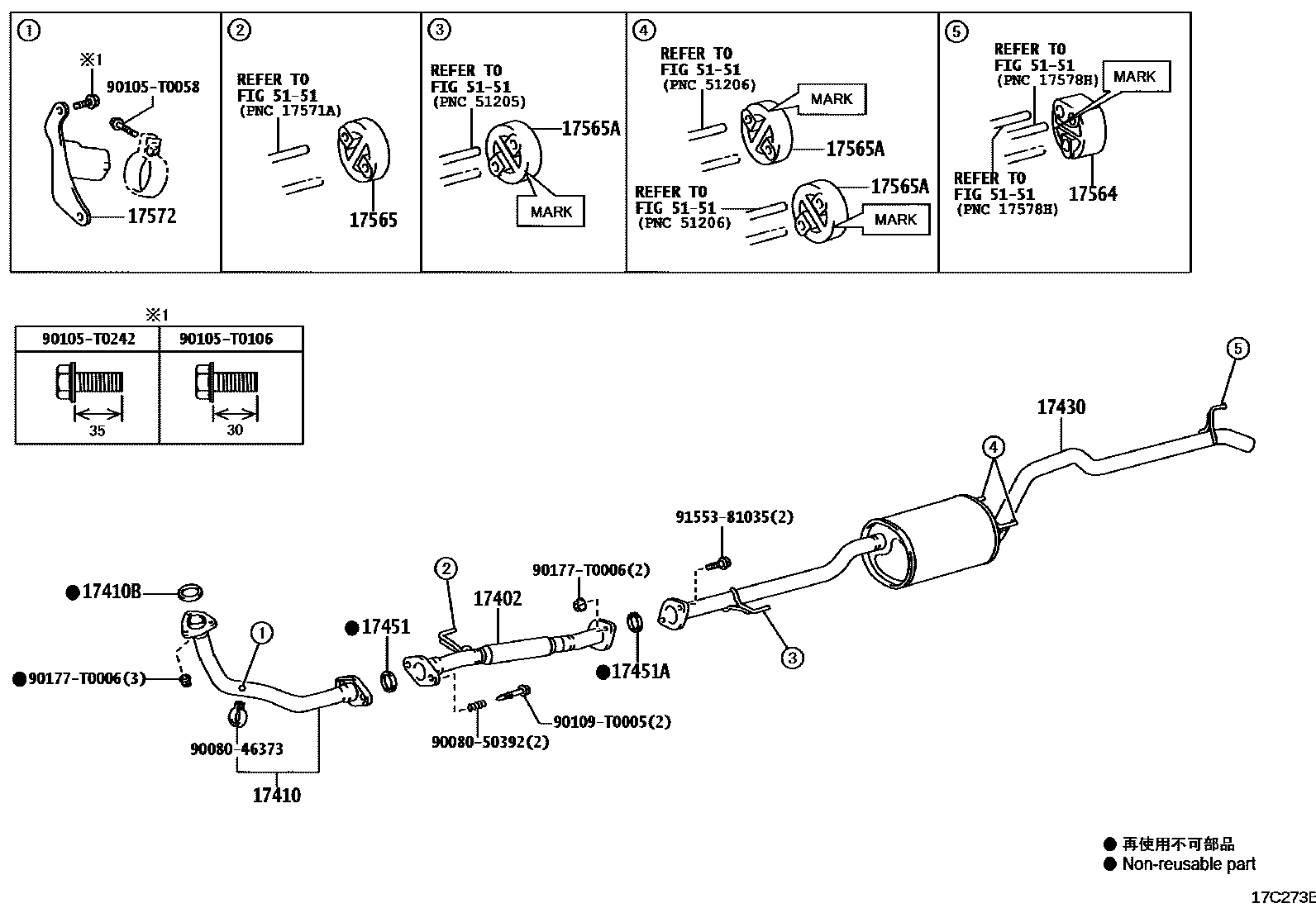

Toyota HILUX Exhaust Pipe EPC diagram — 17C273B
Exhaust Pipe — 17C273B (202301 – 999999)

PNC and OE references

PNCPart nameOE numbers
17402No. 2 front exhaust pipe sub-assembly17402-05020
17410Front exhaust pipe assembly17401-05110 · 17401-0C550 · 17401-0C551 · 17401-0C590 · 17401-0C591 · 17401-0C620 · 17401-0C622 · 17401-0C650 · 17401-0C660 · 17401-0L180 · 17401-0L182 · 17401-0L190 · 17401-0L220 · 17401-0L260 · 17410-0C180 · 17410-0C181 · 17410-0E140 · 17410-0E141
17410BExhaust pipe gasket17451-0L050 · 90917-T6001
17430Exhaust tailpipe assembly17430-05010 · 17430-0C130 · 17430-0C140 · 17430-0E040 · 17430-0E050 · 17430-0E070 · 17430-0E080 · 17430-0L060 · 17430-0L070 · 17430-0L072 · 17430-0L120
17451Exhaust pipe gasket17451-0C010
17451ANo. 2 exhaust pipe gasket90917-06076 · 90917-T6002
17564No. 4 exhaust pipe lifting lug17565-0L100 · 17565-0L130
17565No. 5 exhaust pipe lifting lug17565-0L090 · 17565-0P240
17565ANo. 4 exhaust pipe lifting lug17565-0L090 · 17565-0P240
17572No. 1 exhaust pipe bracket17571-05050
17572BNo. 2 exhaust pipe bracket17572-0E020 · 17572-0L030 · 17572-0L040
