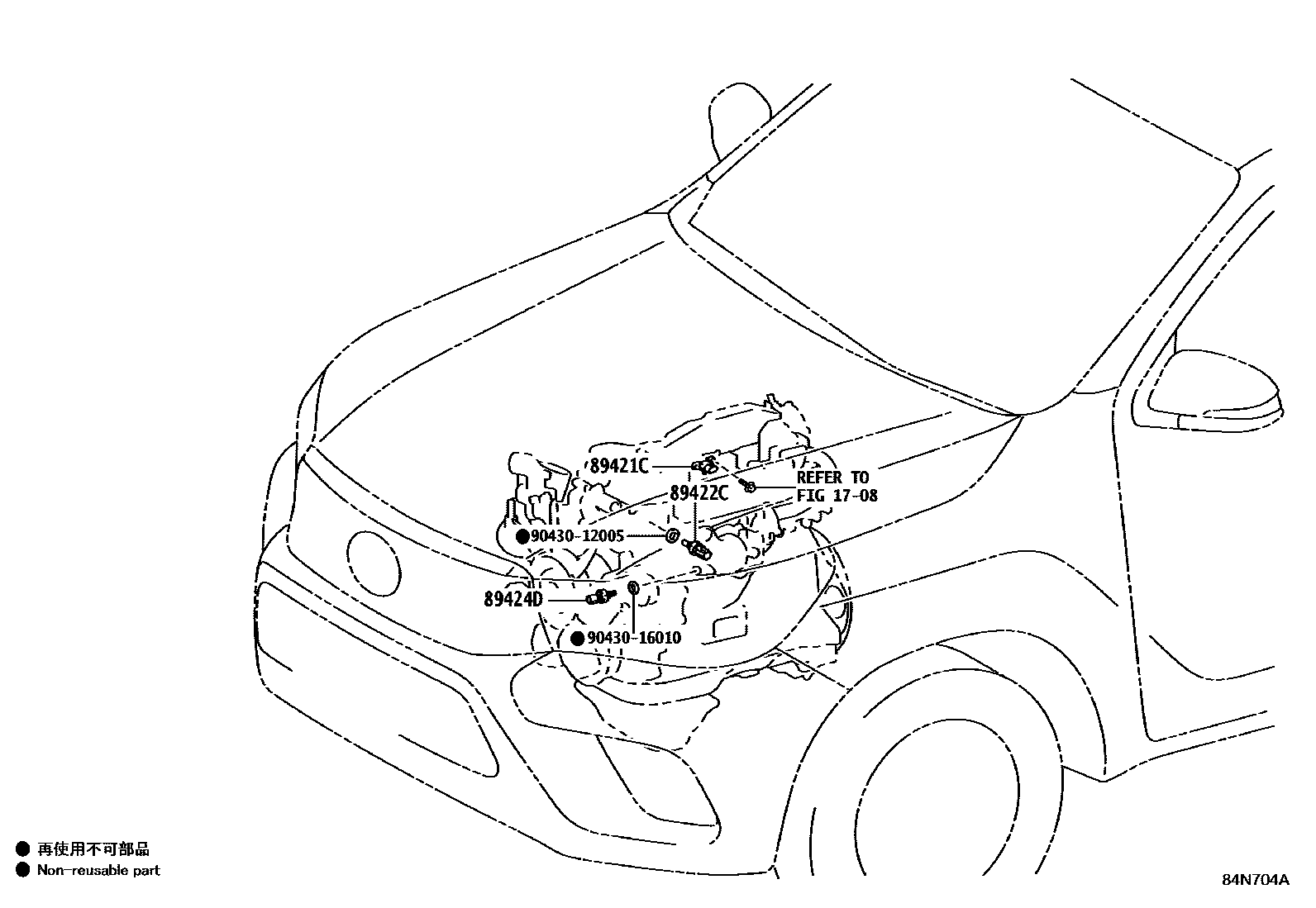

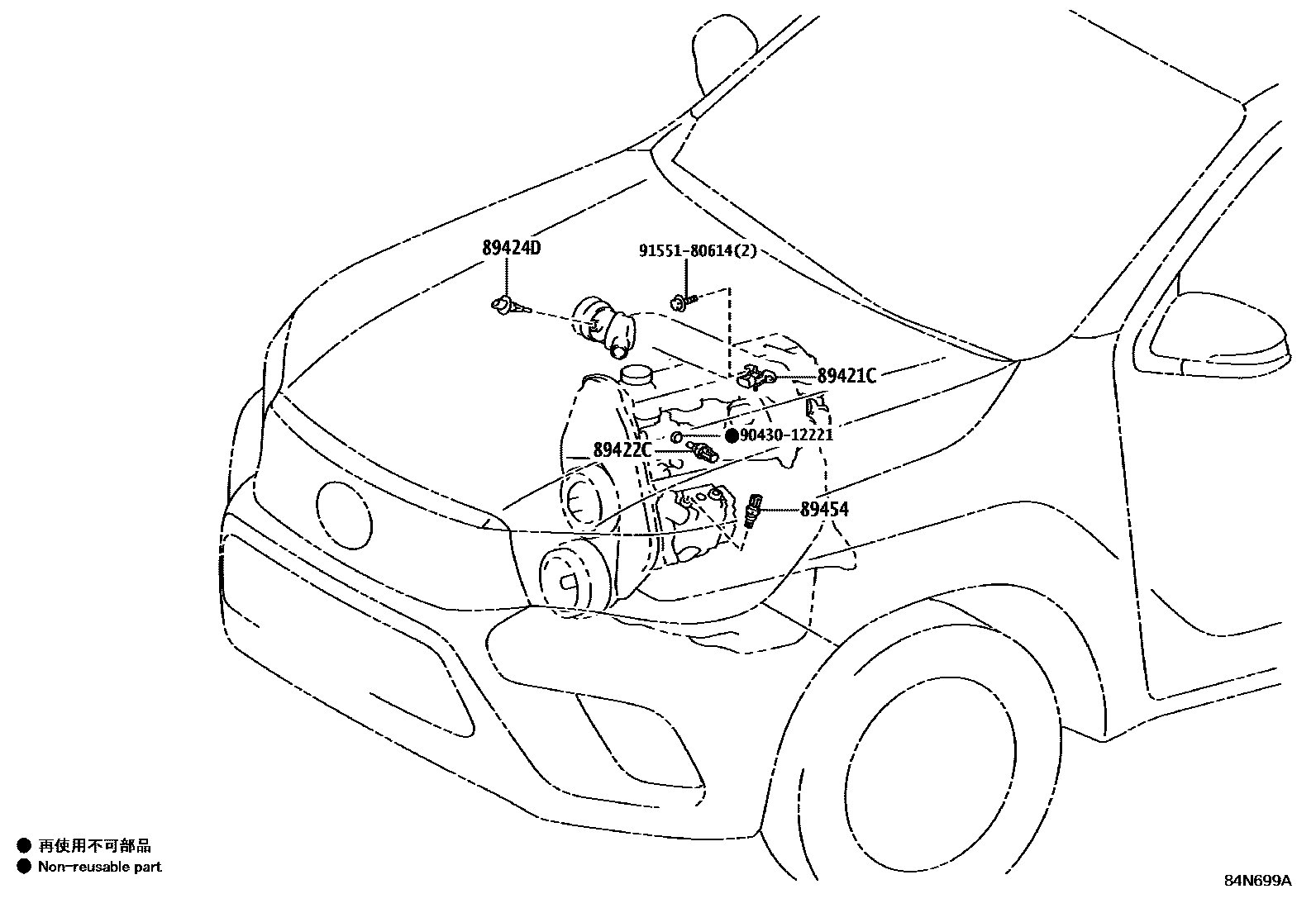

Toyota HILUX 电子控制柴油机(ECD) — Figure 8405
Toyota HILUX EPC diagram 8405, 电子控制柴油机(ECD), with 4 images and 7 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89421C | Turbo pressure sensor (for diesel turbines) | 89421-12150 · 89421-71030 |
| 89422C | Diesel engine water temperature sensor | 89422-33030 |
| 89424D | Intake air temperature sensor | 89424-12010 · 89424-60010 |
| 89454 | fuel temperature sensor | 89454-60010 |

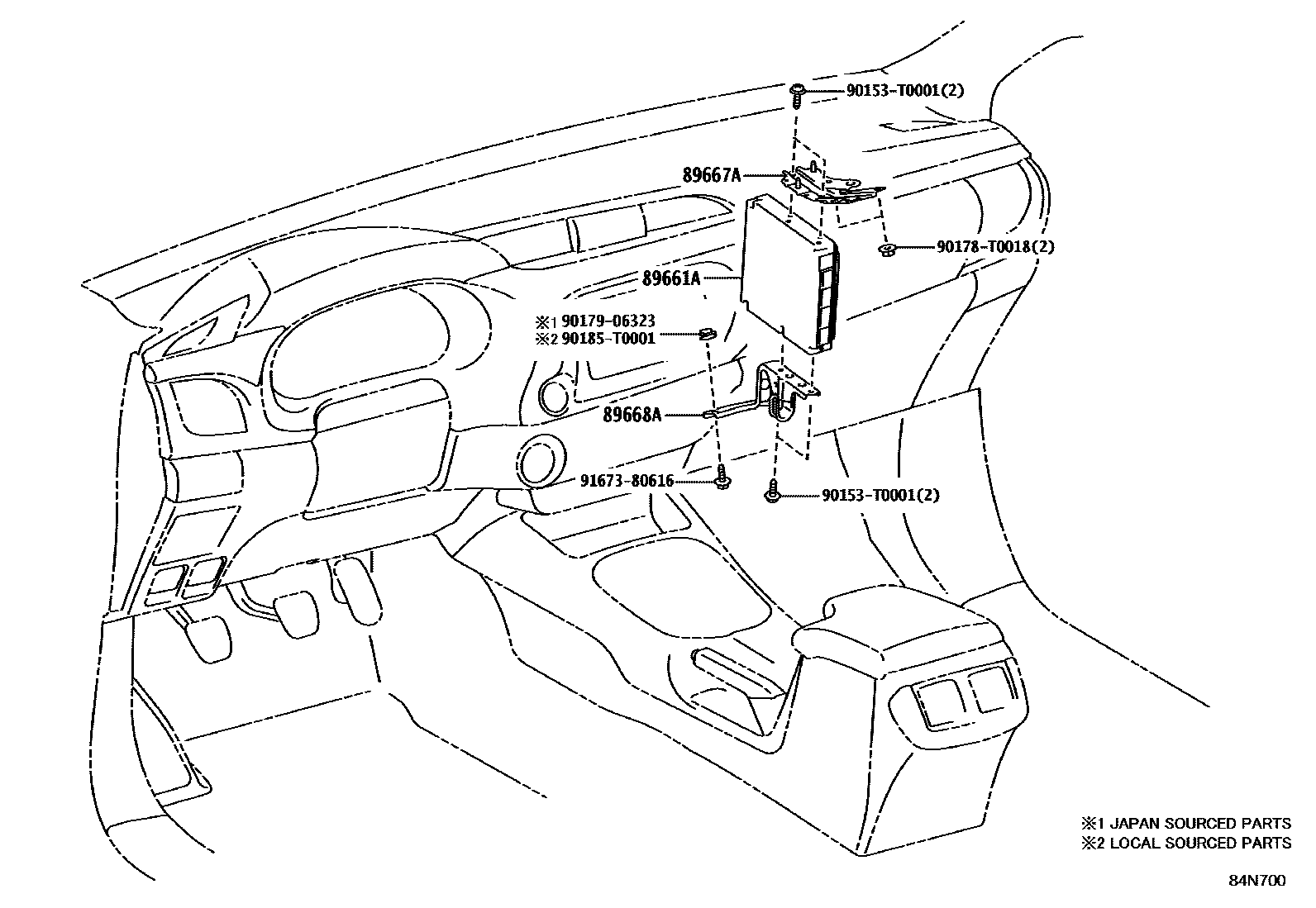

| 89661A | Engine control ECU | 89661-F0170 · 89661-F0B00 · 89661-F0B10 · 89661-F0R10 · 89661-FA140 · 89661-FA150 · 89661-FA160 · 89661-FA170 · 89661-FA180 · 89661-FA190 · 89661-FA200 · 89661-FA210 · 89661-FA240 · 89661-FA250 · 89661-FA270 · 89661-FA280 · 89661-FA310 · 89661-FA330 · 89661-FA350 · 89661-FA360 · 89661-FA380 · 89661-FA400 · 89661-FA440 · 89661-FA450 · 89661-FA460 · 89661-FA470 · 89661-FA480 · 89661-FA660 · 89661-FA720 · 89661-FA730 · 89661-FA750 · 89661-FA760 · 89661-FA770 · 89661-FA810 · 89661-FA860 · 89661-FA890 · 89661-FAA00 · 89661-FAA10 · 89661-FAA20 · 89661-FAB40 · 89661-FAB50 · 89661-FAB70 · 89661-FAB90 · 89661-FAK30 · 89661-FAK60 · 89661-FAM30 · 89661-FAT00 · 89661-FAT10 · 89661-FAT20 |
| 89667A | No. 1 engine control ECU bracket | 89667-0K140 · 89667-0K240 · 89667-0K260 · 89667-0K300 · 89667-0K310 · 89667-0K320 |
| 89668A | No. 2 engine control ECU bracket | 89668-0K150 · 89668-0K250 · 89668-0K260 · 89668-0K270 · 89668-0K280 · 89668-0K330 |
