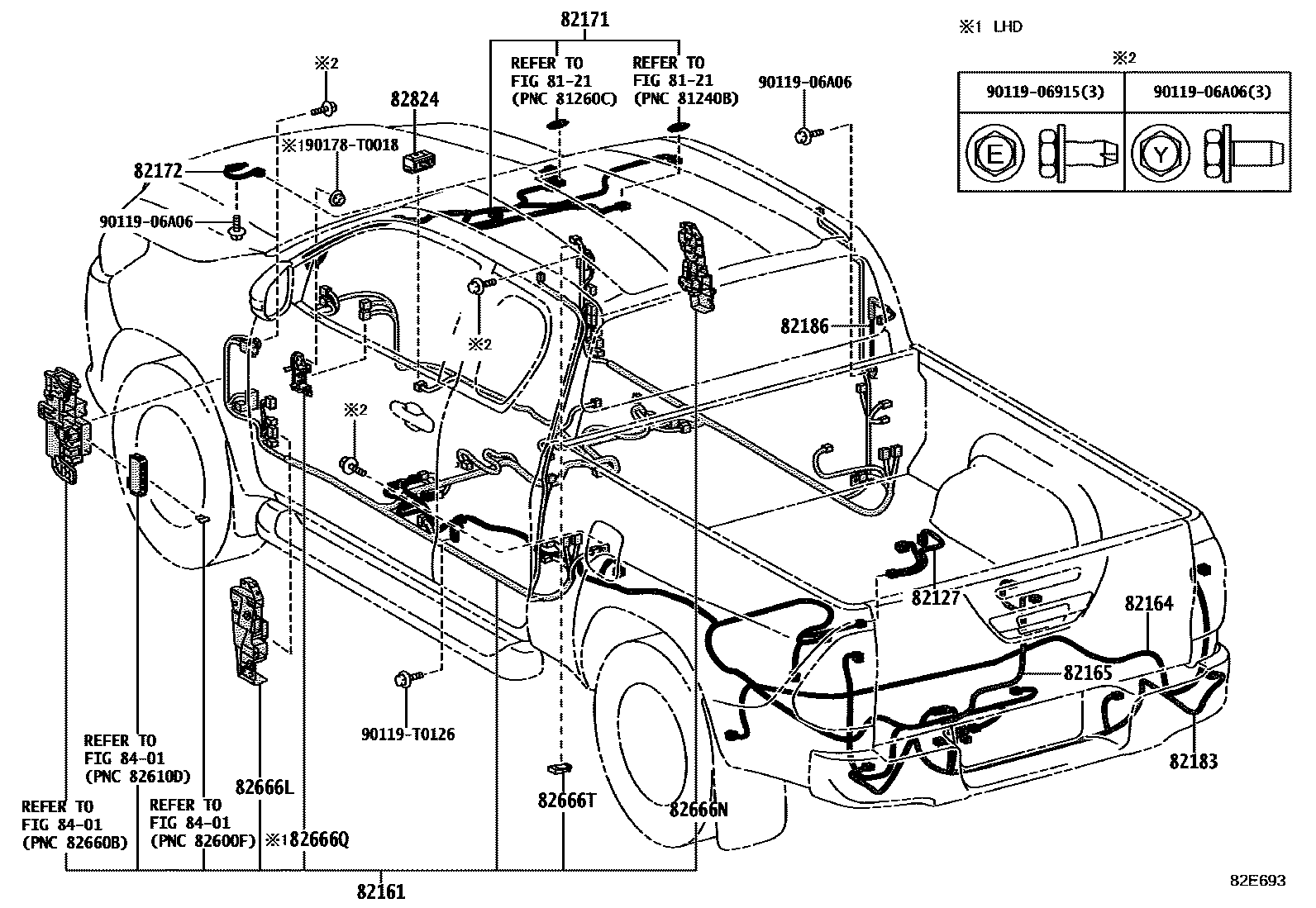

Toyota HILUX 线束和卡夹 — Figure 8202
Toyota HILUX EPC diagram 8202, 线束和卡夹, with 19 images and 77 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

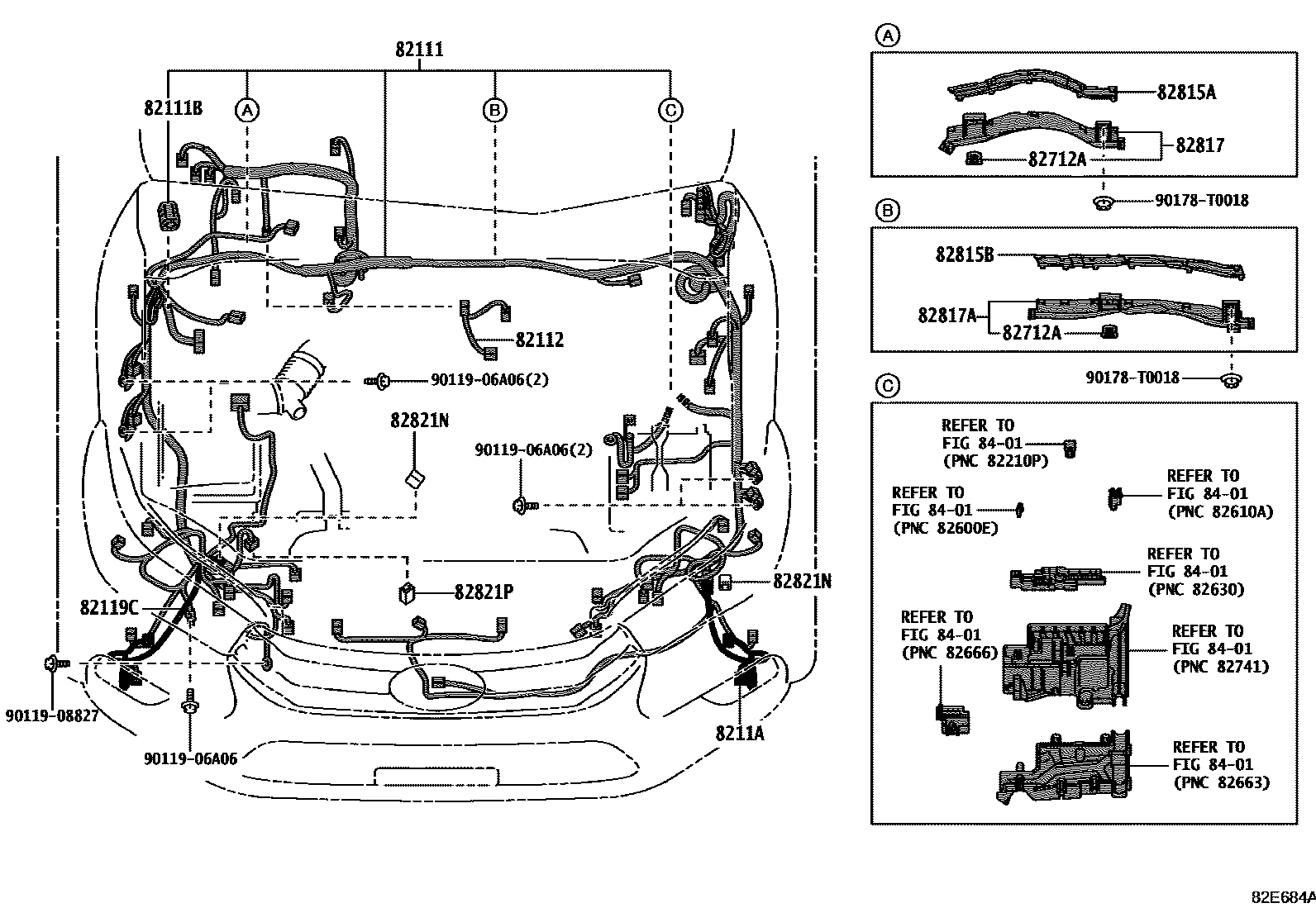

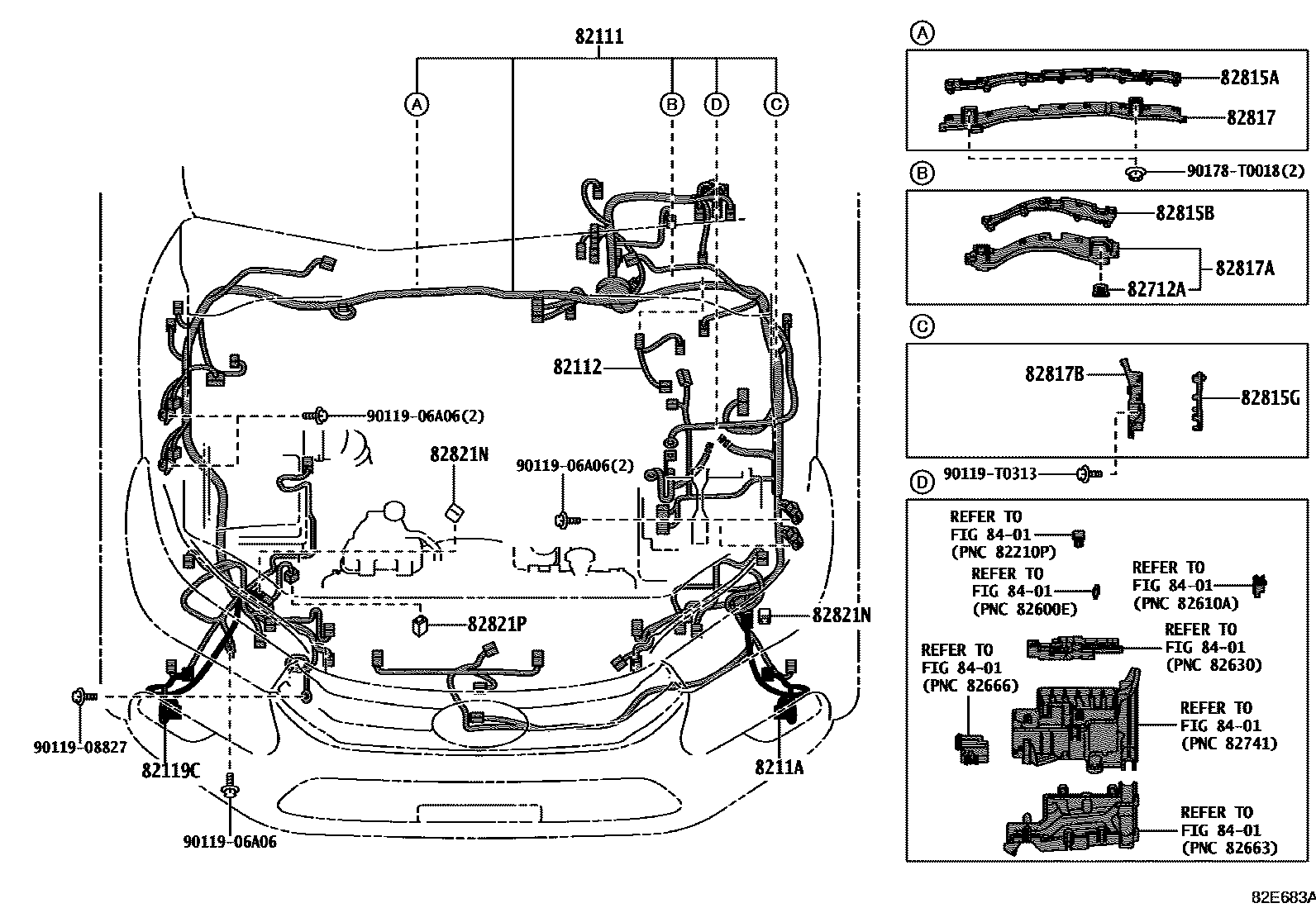

| 82111 | Engine room main wiring harness | 8211D-KKL10 · 8211D-KKR60 · 8211D-KKW40 · 8211D-KKW50 · 8211D-KKY60 · 8211D-KKZ20 · 8211E-KK030 · 8211E-KK040 · 8211E-KK050 · 8211E-KK080 · 8211E-KK090 · 8211E-KK380 · 8211E-KK381 · 8211E-KK390 · 8211E-KK400 · 8211E-KK401 · 8211E-KK410 · 8211E-KK430 · 8211E-KK431 · 8211E-KK440 · 8211E-KK450 · 8211E-KK460 · 8211E-KK470 · 8211E-KK471 · 8211E-KK500 · 8211E-KK510 · 8211E-KK511 · 8211E-KK530 · 8211E-KK540 · 8211E-KK541 · 8211E-KK590 · 8211E-KK591 · 8211E-KK610 · 8211E-KK611 · 8211E-KK750 · 8211E-KK751 · 8211E-KK760 · 8211E-KK761 · 8211E-KK770 · 8211E-KK771 · 8211E-KK790 · 8211E-KK791 · 8211E-KK800 · 8211E-KK801 · 8211E-KK810 · 8211E-KK811 · 8211E-KK870 · 8211E-KK871 · 8211E-KK880 · 8211E-KK890 · 8211E-KK891 · 8211E-KKA50 · 8211E-KKA51 · 8211E-KKB30 · 8211E-KKB31 · 8211E-KKB60 · 8211E-KKB61 · 8211E-KKB80 · 8211E-KKC00 · 8211E-KKC01 · 8211E-KKC10 · 8211E-KKC11 · 8211E-KKC40 · 8211E-KKC41 · 8211E-KKD60 · 8211E-KKD90 · 8211E-KKE40 · 8211E-KKE41 · 8211E-KKE70 · 8211E-KKE71 · 8211E-KKF50 · 8211E-KKF51 · 8211E-KKF60 · 8211E-KKF61 · 8211E-KKF80 · 8211E-KKF81 · 8211E-KKF90 · 8211E-KKF91 · 8211E-KKG00 · 8211E-KKG01 · 8211E-KKJ40 · 8211E-KKJ60 · 8211E-KKJ61 · 8211E-KKJ70 · 8211E-KKJ71 · 8211E-KKJ80 · 8211E-KKJ81 · 8211E-KKK10 · 8211E-KKK20 · 8211E-KKK30 · 8211E-KKK31 · 8211E-KKK40 · 8211E-KKK41 · 8211E-KKK50 · 8211E-KKK51 · 8211E-KKK60 · 8211E-KKK70 · 8211E-KKK71 · 8211E-KKK80 · 8211E-KKK81 · 8211E-KKL10 · 8211E-KKL40 · 8211E-KKL70 · 8211E-KKL71 · 8211E-KKL80 · 8211E-KKL81 · 8211E-KKL90 · 8211E-KKL91 · 8211E-KKM00 · 8211E-KKM10 · 8211E-KKM11 · 8211E-KKZ00 · 8211E-KKZ01 |
| 82111B | condenser | 90980-04206 |
| 82112 | Engine room wiring harness No. 2 | 82112-KK010 · 82112-KK060 |
| 82119C | FIL, COMPARTIMENT MOTEUR, NO.5 | 82119-KK040 · 82119-KK050 · 82119-KK060 · 82119-KK070 · 82119-KK130 · 82119-KK140 |
| 8211A | FIL, COMPARTIMENT MOTEUR, NO.6 | 8211A-KK040 · 8211A-KK050 · 8211A-KK060 · 8211A-KK070 · 8211A-KK140 · 8211A-KK150 |

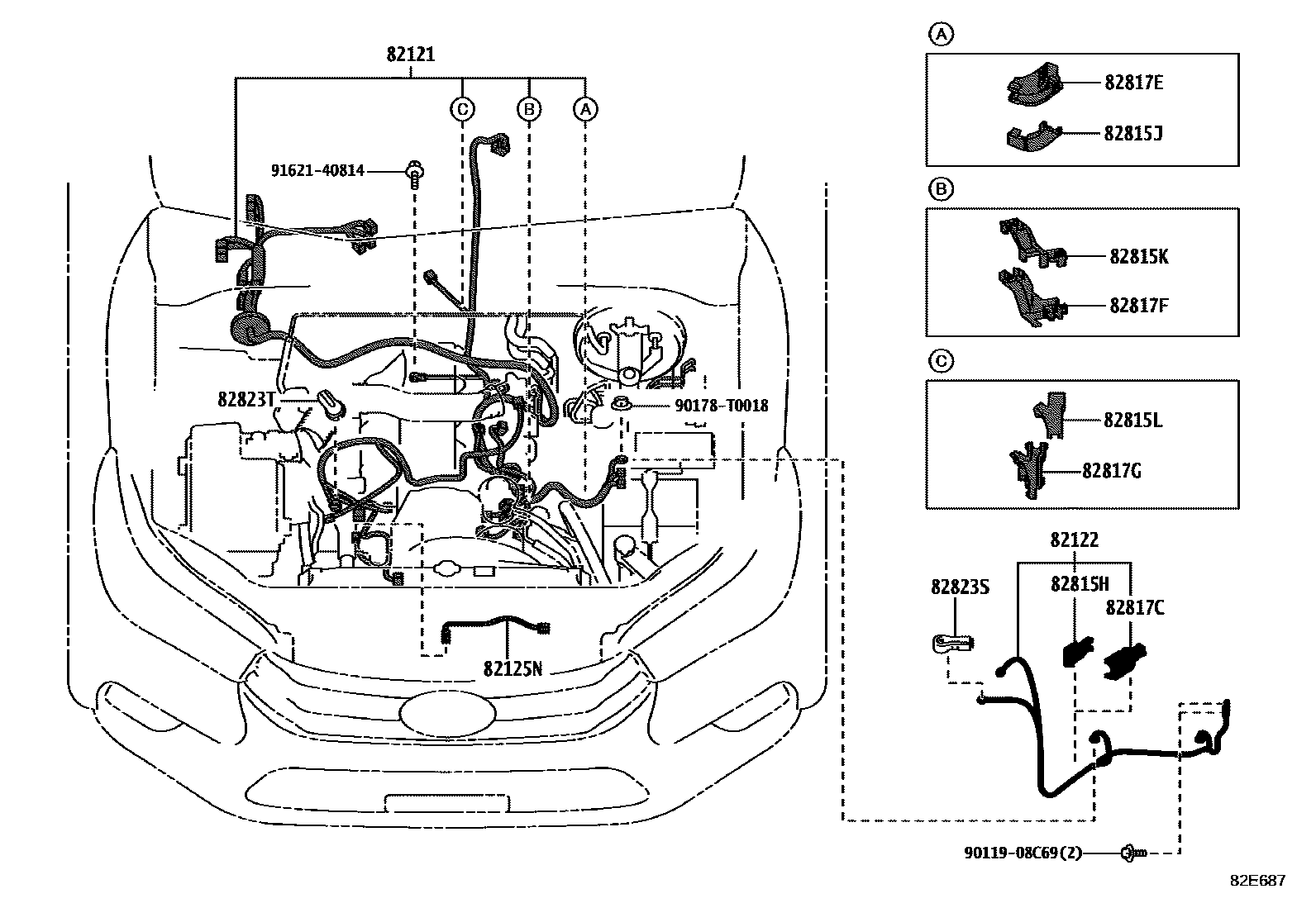

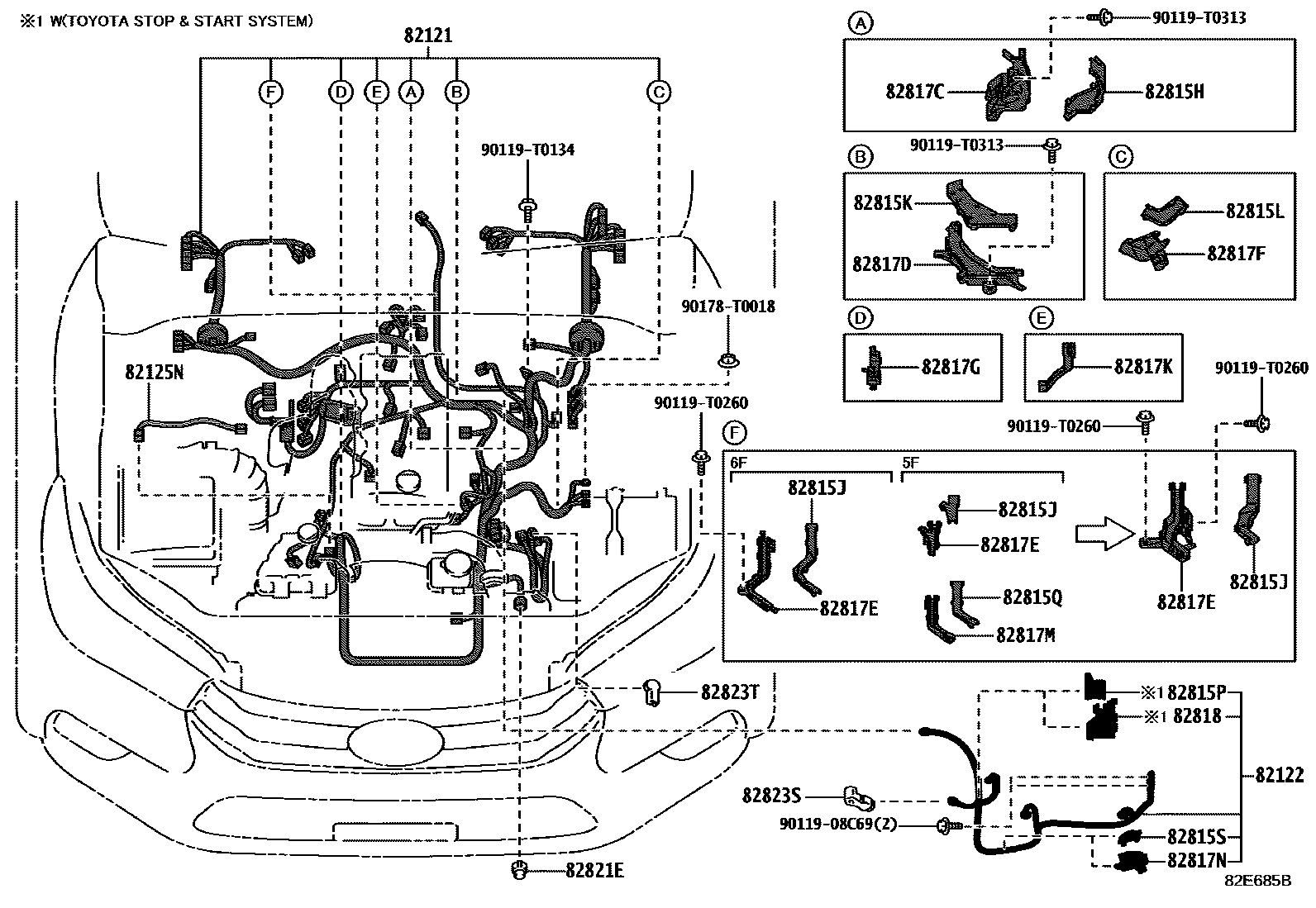

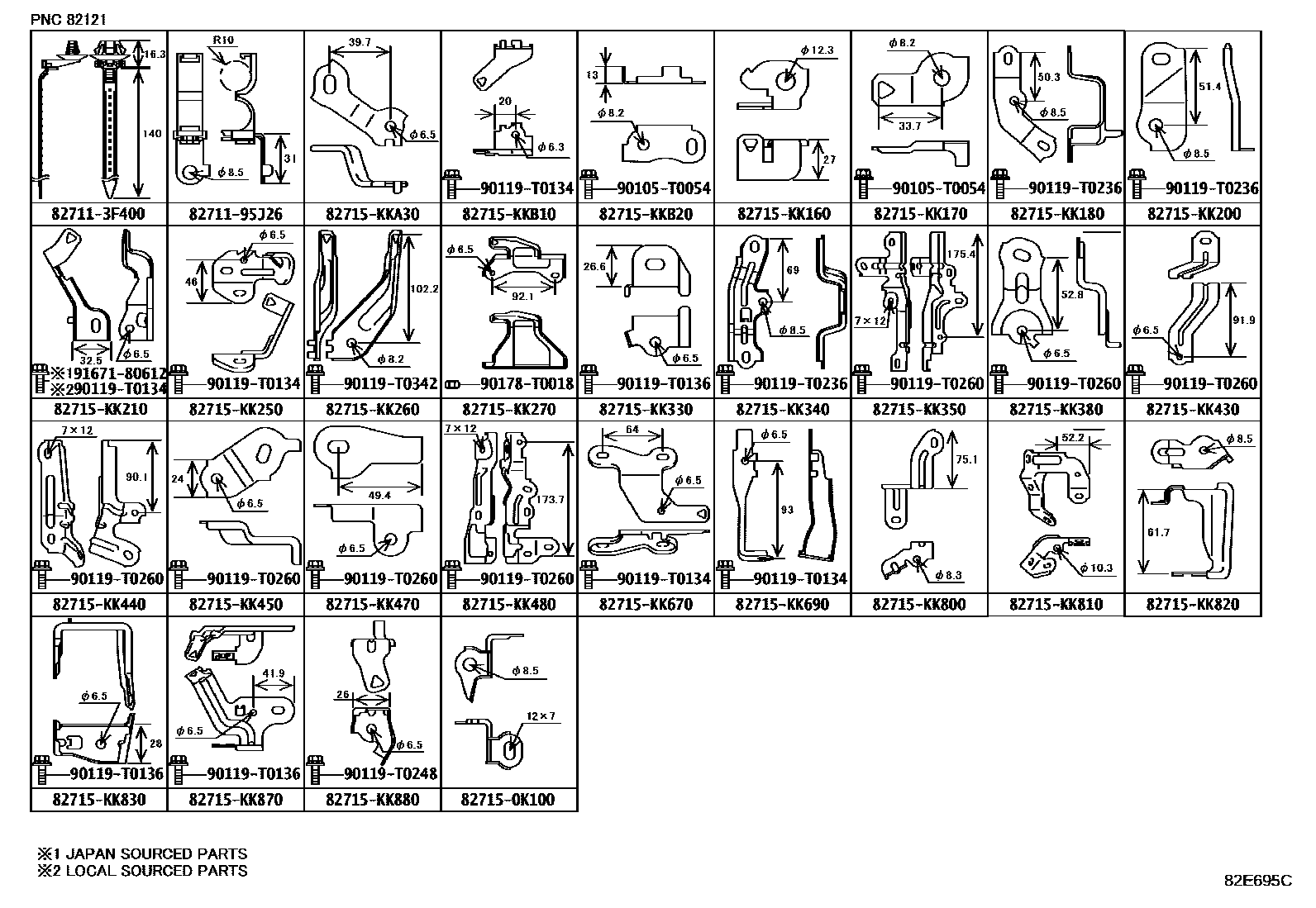

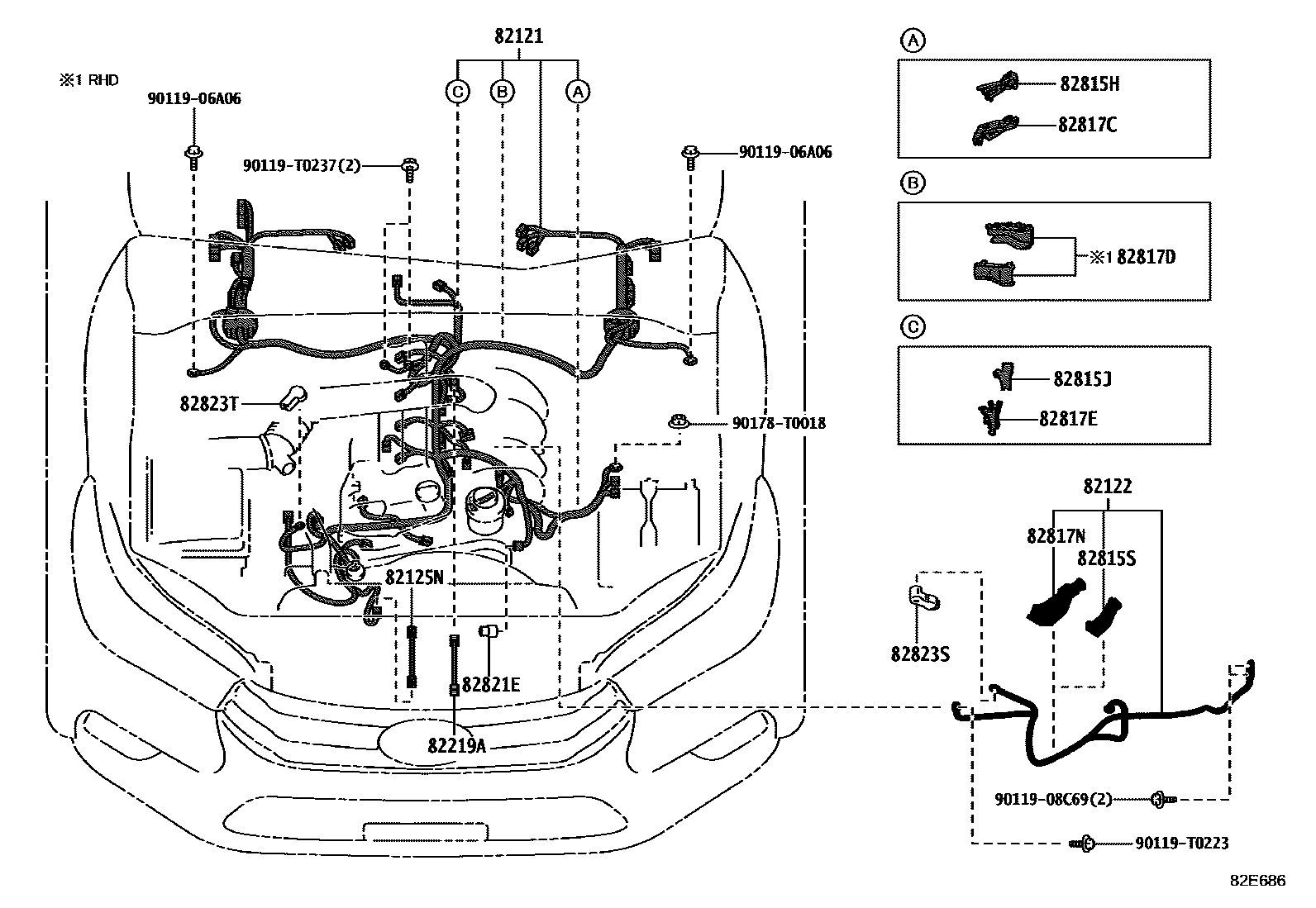

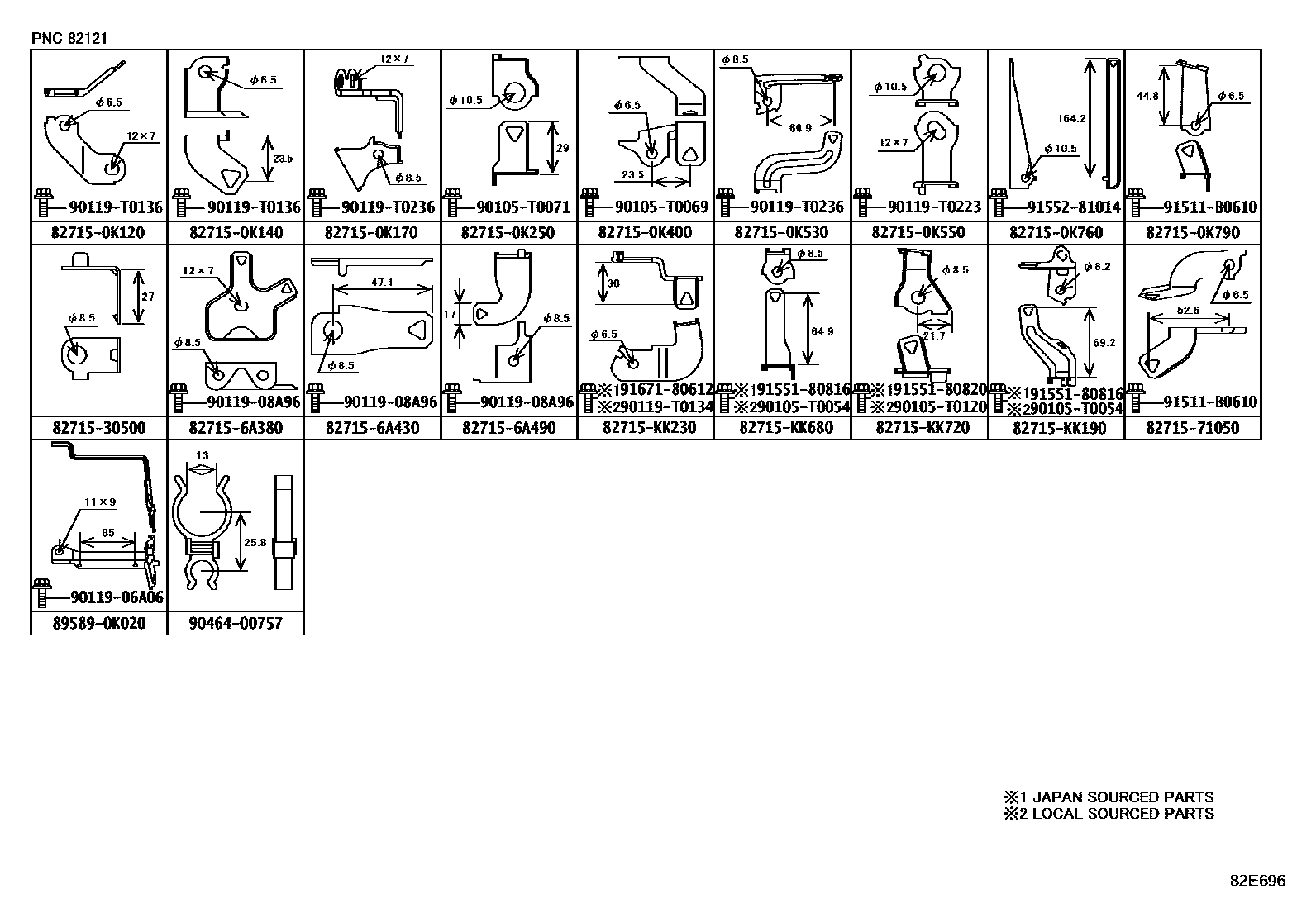

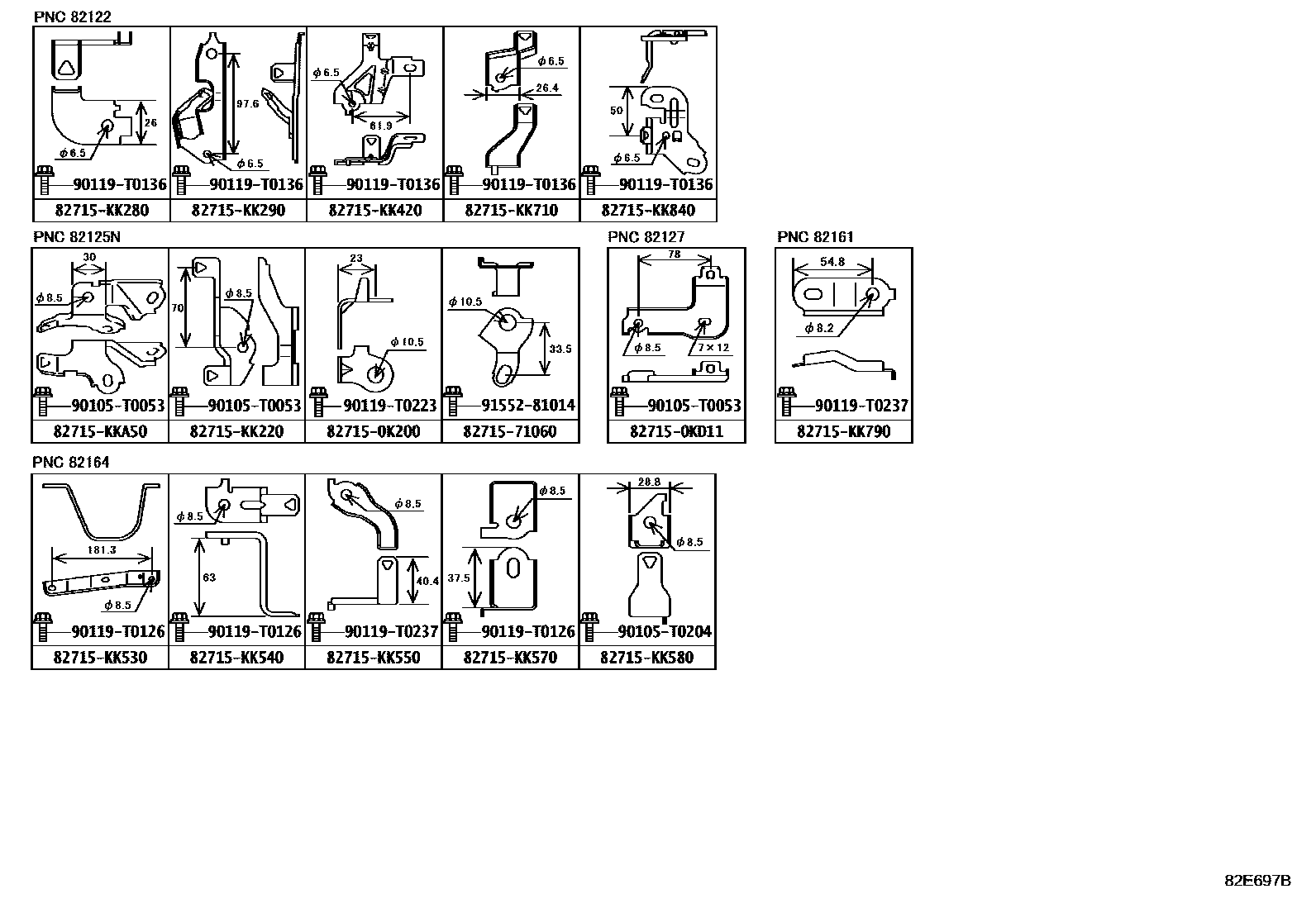

| 82121 | Engine wiring harness | 82121-71151 · 82126-KK410 · 82126-KK420 · 82126-KK430 · 82126-KK440 · 82126-KK450 · 82126-KK460 · 82126-KK490 · 82126-KK550 · 82126-KK560 · 82126-KK570 · 82126-KK590 · 82126-KK610 · 82126-KK630 · 82126-KK680 · 82126-KKA40 · 82126-KKA70 · 82126-KKA80 · 82126-KKB60 · 8213B-KK150 · 8213B-KK160 · 8213B-KK170 · 8213B-KK180 · 8213B-KK400 · 8213B-KK410 · 8213B-KK420 · 8213B-KK510 · 8213B-KK520 · 8213B-KK530 · 8213B-KK540 · 8213B-KK550 · 8213B-KK560 · 8213B-KK580 · 8213B-KK590 · 8213B-KK600 · 8213B-KK610 · 8213B-KK620 · 8213B-KK630 · 8213B-KK640 · 8213B-KK650 · 8213B-KK660 · 8213B-KK670 · 8213B-KK680 · 8213B-KK690 · 8213B-KK700 · 8213B-KK710 · 8213B-KK720 · 8213B-KK740 · 8213B-KK750 · 8213B-KK760 · 8213B-KK770 · 8213B-KK790 · 8213B-KK800 · 8213B-KK810 · 8213B-KK850 · 8213B-KK860 · 8213B-KK870 · 8213B-KK880 · 8213B-KK890 · 8213B-KKA00 · 8213B-KKA20 · 8213B-KKA50 · 8213B-KKA70 · 8213B-KKA80 · 8213B-KKA90 · 8213B-KKB00 · 8213B-KKB60 · 8213B-KKB70 · 8213B-KKB80 · 8213B-KKC00 · 8213B-KKC10 · 8213B-KKC20 · 8213B-KKC60 · 8213B-KKC70 · 8213B-KKC80 · 8213B-KKD50 · 8213B-KKD70 · 8213B-KKD80 · 8213B-KKD90 · 8213B-KKE00 · 8213B-KKE10 · 8213B-KKE20 · 8213B-KKE30 · 8213B-KKE40 · 8213B-KKE70 · 8213B-KKE80 · 8213B-KKF60 · 8213B-KKF70 · 8213B-KKG10 · 8213B-KKJ00 · 8213B-KKJ10 · 8213B-KKJ50 · 8213B-KKJ60 · 8213B-KKJ70 · 8213B-KKL30 · 8213B-KKL40 · 8213B-KKL50 · 8213B-KKL60 · 8213B-KKM30 · 8213B-KKM40 · 8213B-KKM70 · 8213B-KKM80 · 8213B-KKN40 · 8213B-KKN50 · 8213B-KKN60 · 8213B-KKN70 · 8213B-KKN80 · 8213B-KKQ40 · 8213B-KKQ50 · 8213B-KKQ60 · 8213B-KKQ70 · 8213B-KKQ90 · 8213B-KKR10 · 8213B-KKR30 · 8213B-KKR50 · 8213B-KKS20 · 8213B-KKS30 · 8213B-KKS40 · 8213B-KKS50 · 8213B-KKS60 · 8213B-KKS70 · 8213B-KKT00 · 8213B-KKT10 · 8213B-KKT20 · 8213B-KKT40 · 8213B-KKX00 · 8213B-KKX80 · 8213B-KKZ50 · 8213B-KKZ60 |
| 82122 | Engine No. 2 wiring harness | 82122-KK100 · 82122-KK120 · 82122-KK140 · 82122-KK150 · 82122-KK210 · 82122-KK230 · 82122-KK330 · 82122-KK350 · 82122-KK390 · 82122-KK410 |
| 82125N | Engine No. 5 wiring harness | 82125-KK010 |
| 82127 | Differential harness | 82127-0K010 · 82127-0K011 |

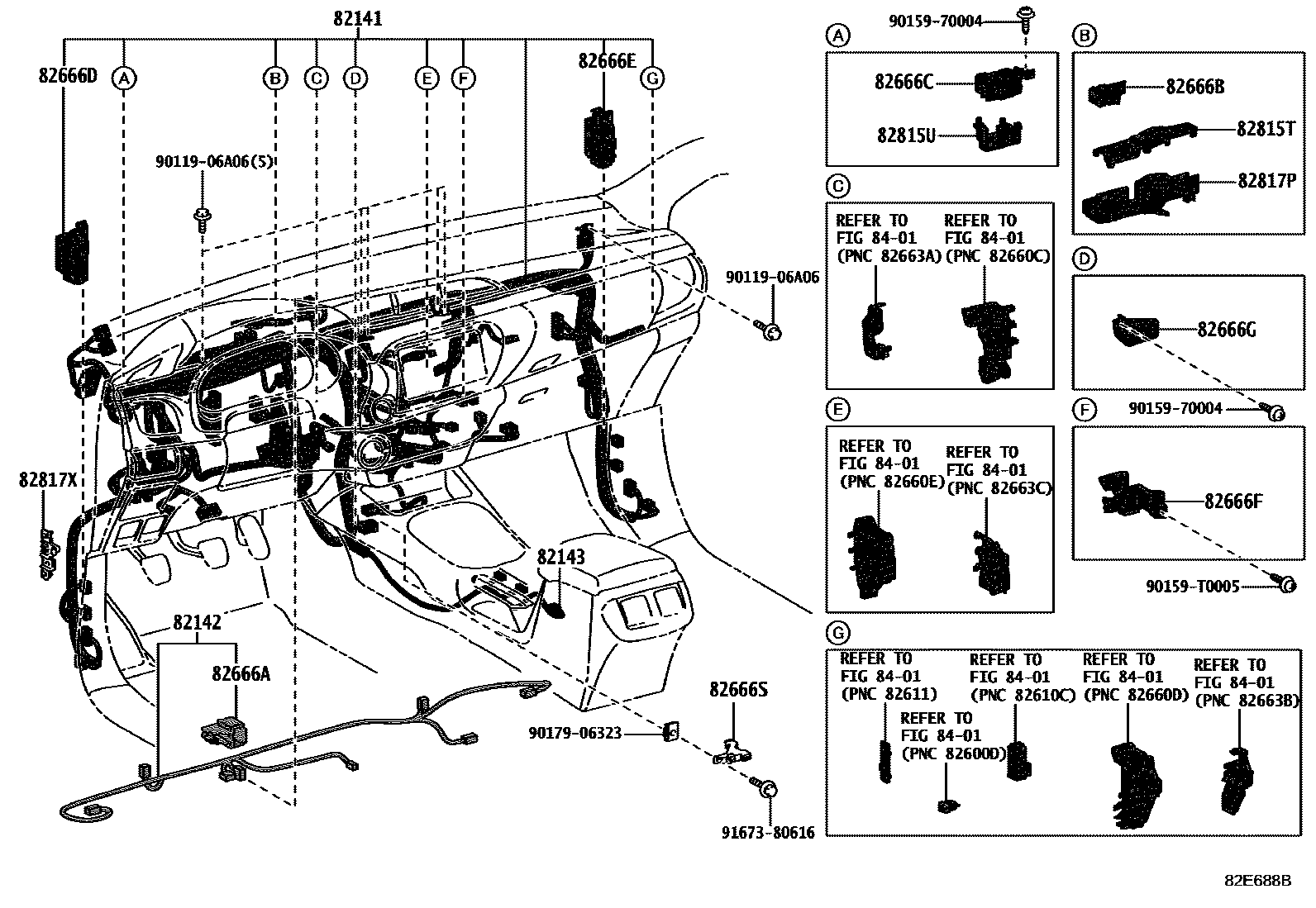

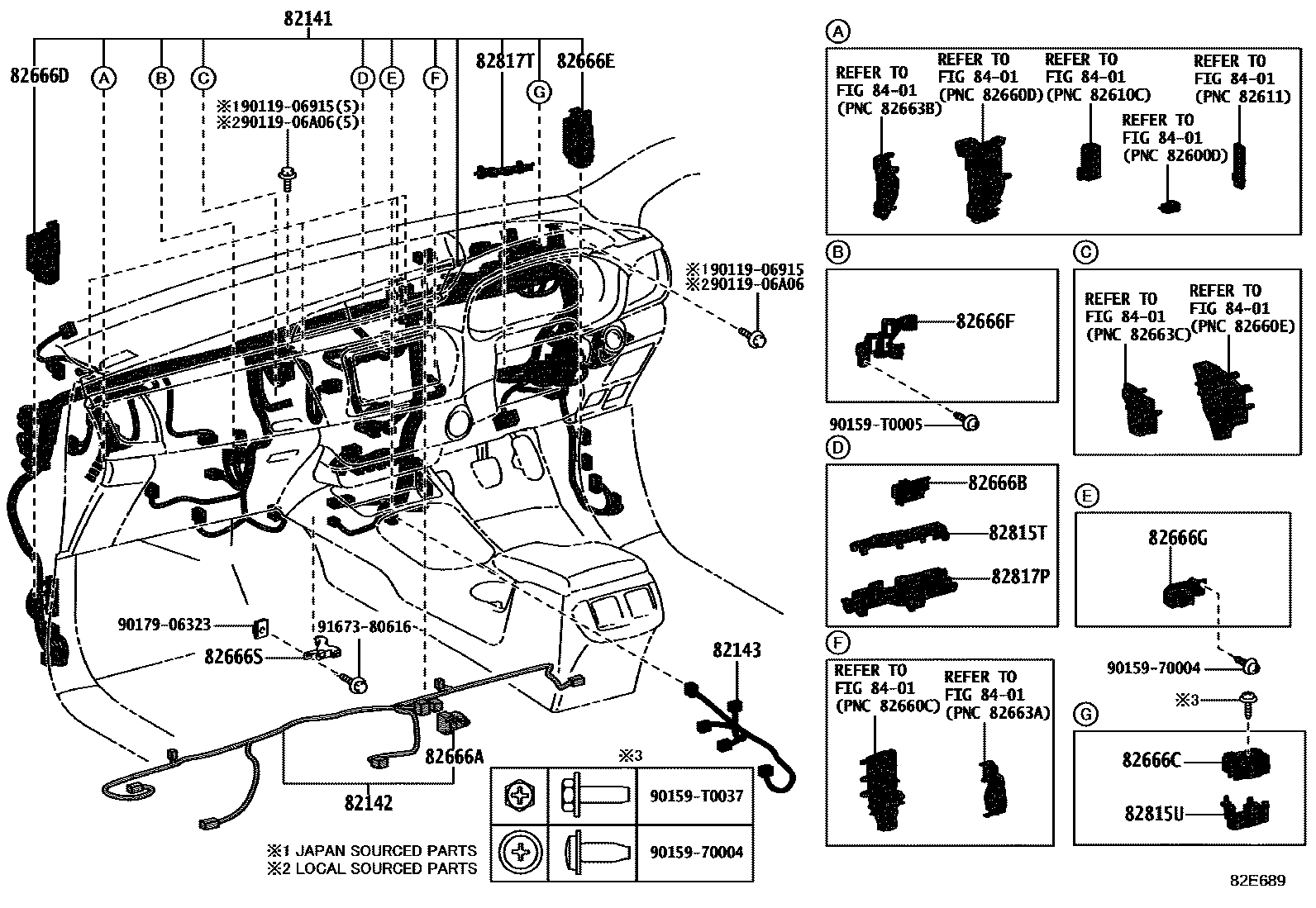

| 82141 | Dashboard wiring harness | 8214B-KKS30 · 8214B-KKT00 · 8214B-KKT10 · 8214B-KKT30 · 8214B-KKX00 · 8214B-KKX20 · 8214B-KKX30 · 8214B-KKX50 · 8214B-KKY70 · 8214B-KKZ10 · 8214B-KKZ40 · 8214B-KKZ50 · 8214B-KKZ60 · 8214B-KKZ70 · 8214B-KKZ71 · 8214B-KKZ80 · 8214B-KKZ90 · 8214C-KKC40 · 8214C-KKE60 · 8214C-KKE70 · 8214C-KKF90 · 8214C-KKG20 · 8214C-KKJ50 · 8214C-KKJ60 · 8214C-KKV00 · 8214E-KK300 · 8214E-KK301 · 8214F-KKS20 · 8214F-KKS40 · 8214F-KKS80 · 8214F-KKT00 · 8214F-KKT40 · 8214F-KKT60 · 8214H-KK180 · 8214H-KK200 · 8214H-KK201 · 8214H-KK210 · 8214H-KK220 · 8214H-KK221 · 8214H-KK260 · 8214H-KK261 · 8214H-KK280 · 8214H-KK281 · 8214H-KK290 · 8214H-KK300 · 8214H-KK310 · 8214H-KK690 · 8214H-KK700 · 8214H-KK710 · 8214H-KK720 · 8214H-KK730 · 8214H-KK740 · 8214H-KK750 · 8214H-KK760 · 8214H-KK770 · 8214H-KK870 · 8214H-KK880 · 8214H-KK890 · 8214H-KKA40 · 8214H-KKA50 · 8214H-KKA70 · 8214H-KKA80 · 8214H-KKB00 · 8214H-KKB10 · 8214H-KKB30 · 8214H-KKB40 · 8214H-KKB60 · 8214H-KKB70 · 8214H-KKB80 · 8214H-KKB90 · 8214H-KKC00 · 8214H-KKC90 · 8214H-KKD20 · 8214H-KKD90 · 8214H-KKF90 · 8214H-KKK00 · 8214H-KKK01 · 8214H-KKK10 · 8214H-KKK11 · 8214H-KKK30 · 8214H-KKK40 · 8214H-KKK50 · 8214H-KKK70 · 8214H-KKL00 · 8214H-KKL60 · 8214H-KKL70 · 8214K-KK160 · 8214K-KK320 · 8214K-KK740 · 8214K-KKA30 · 8214K-KKA31 · 8214K-KKA60 · 8214K-KKQ60 · 8214L-KK700 · 8214M-KK430 · 8214M-KK440 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-KKA40 · 82142-KKA50 · 82142-KKA70 · 82142-KKB30 · 82142-KKB40 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-KKB80 · 82143-KKB90 · 82143-KKC00 · 82143-KKC10 · 82143-KKC30 · 82143-KKC50 |

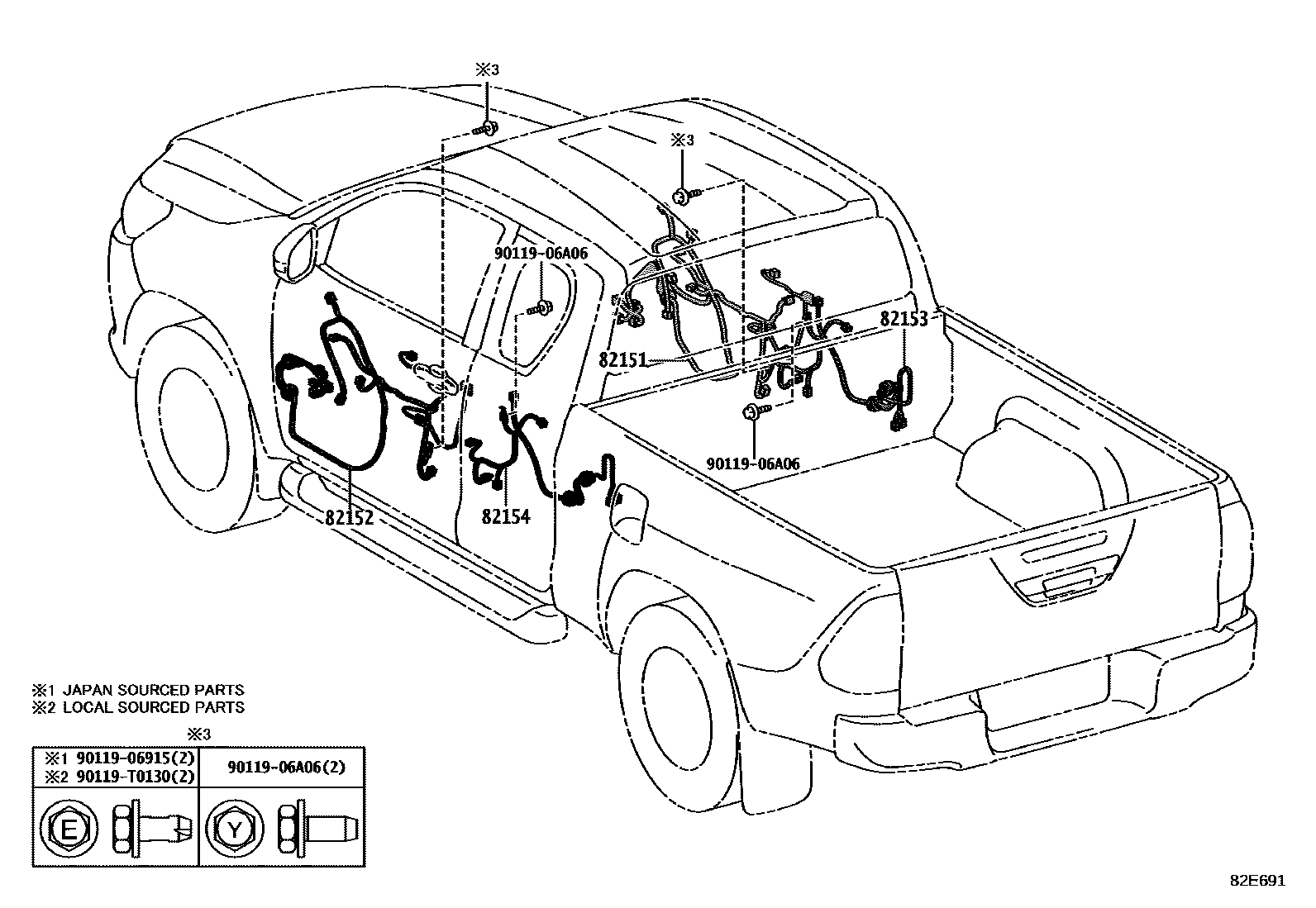

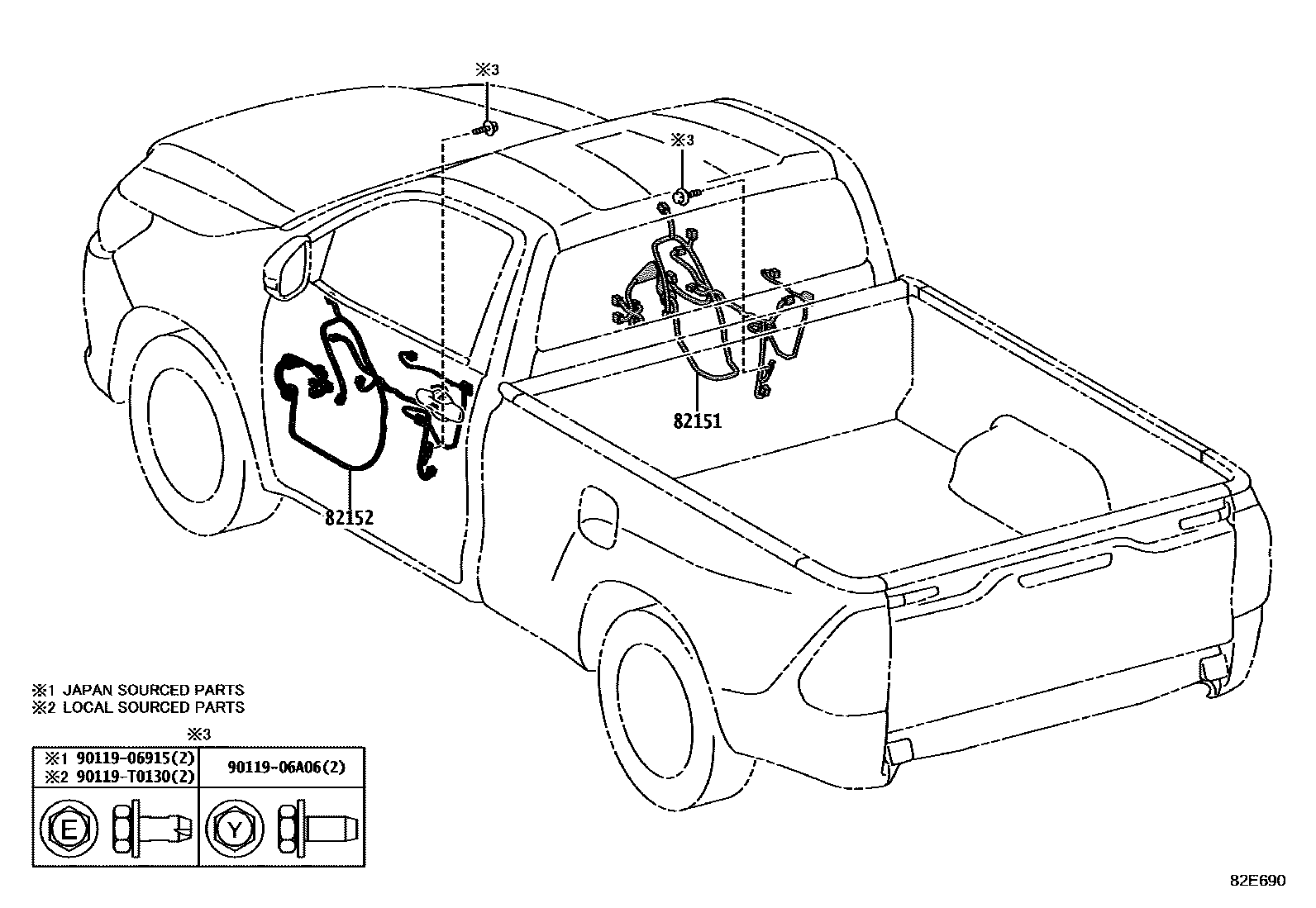

| 82151 | Right front door wiring harness | 82197-KKD20 · 82197-KKD30 · 82197-KKD60 · 82197-KKG40 · 82197-KKL90 · 82197-KKM00 · 82197-KKM10 · 82197-KKM20 · 82197-KKM30 · 82197-KKQ90 · 82197-KKR00 · 82197-KKR10 · 82197-KKR20 · 82197-KKR30 · 82197-KKR40 · 82197-KKR50 · 82197-KKR60 · 82197-KKR70 · 82197-KKR80 · 82197-KKR90 · 82197-KKS00 · 82197-KKS10 · 82197-KKS20 · 82197-KKS30 · 82197-KKS40 · 82197-KKV80 · 82197-KKV90 · 82197-KKW10 · 82197-KKW20 · 82197-KKW30 · 82197-KKW50 |
| 82152 | Left front door wiring harness | 82198-KK830 · 82198-KK840 · 82198-KK870 · 82198-KKC30 · 82198-KKG80 · 82198-KKG90 · 82198-KKJ00 · 82198-KKJ10 · 82198-KKJ20 · 82198-KKM90 · 82198-KKN00 · 82198-KKN10 · 82198-KKN20 · 82198-KKN30 · 82198-KKN40 · 82198-KKN50 · 82198-KKN60 · 82198-KKN70 · 82198-KKN80 · 82198-KKP00 · 82198-KKP10 · 82198-KKP80 · 82198-KKT10 · 82198-KKT20 · 82198-KKT30 · 82198-KKT40 · 82198-KKT50 · 82198-KKT70 · 82198-KKV40 |
| 82153 | Rear door wiring harness No. 1 | 82153-KK240 · 82153-KK260 |
| 82154 | Rear door wiring harness No. 2 | 82154-KK380 · 82154-KK390 |

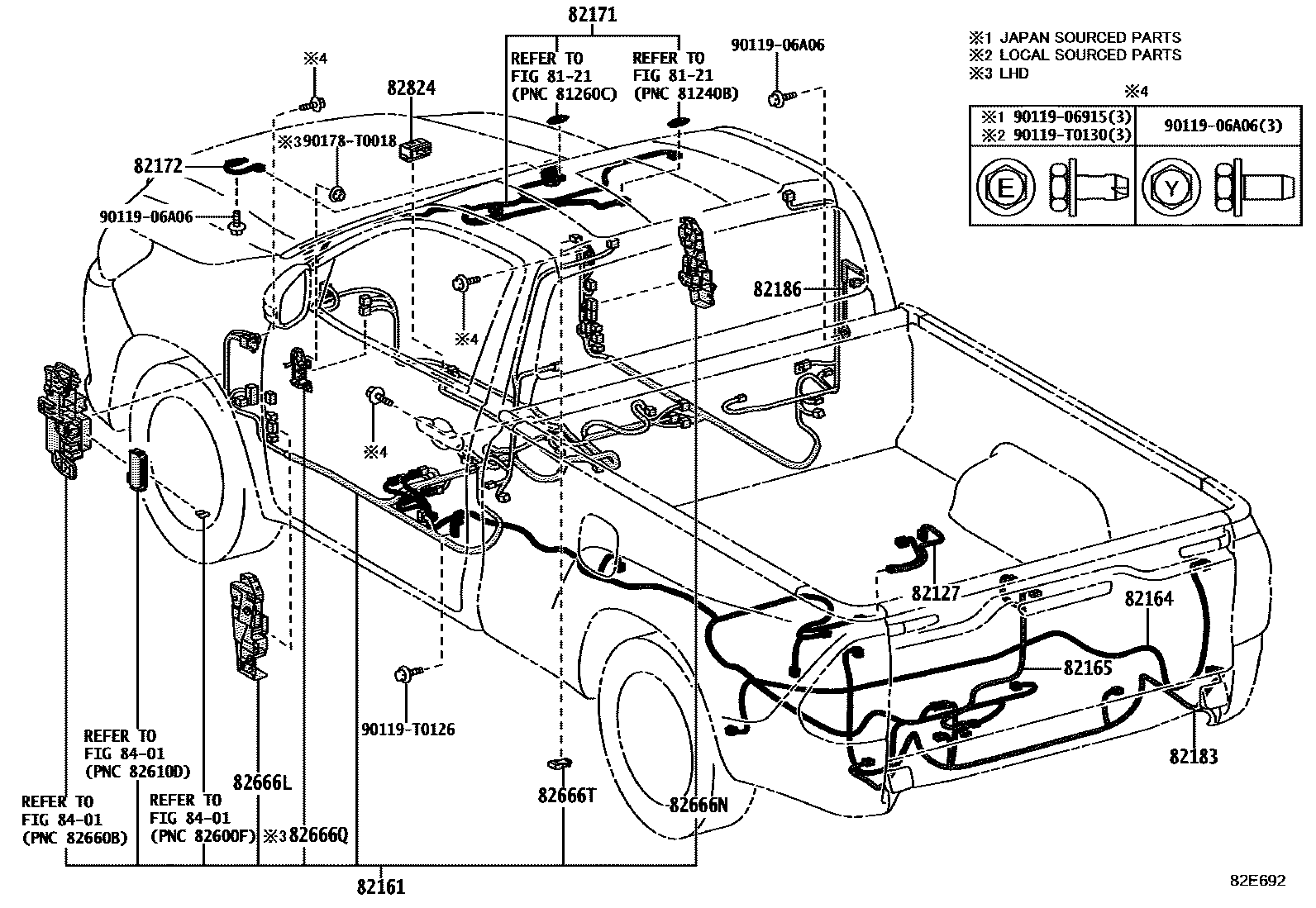

| 82161 | floor wiring harness | 8219G-KKS50 · 8219G-KKS60 · 8219G-KKS70 · 8219G-KKS80 · 8219G-KKT00 · 8219G-KKT10 · 8219G-KKT20 · 8219G-KKT30 · 8219G-KKT40 · 8219G-KKT50 · 8219G-KKT70 · 8219G-KKT80 · 8219G-KKT90 · 8219G-KKU00 · 8219G-KKU10 · 8219G-KKU20 · 8219G-KKU30 · 8219G-KKU50 · 8219G-KKX80 · 8219G-KKX90 · 8219G-KKY01 · 8219G-KKY10 · 8219G-KKY20 · 8219G-KKY50 · 8219G-KKY71 · 8219G-KKY80 · 8219G-KKZ01 · 8219G-KKZ30 |
| 82164 | Frame wiring harness set | 82164-KKF30 · 82164-KKF40 · 82164-KKF60 · 82164-KKF80 · 82164-KKG00 · 82164-KKG20 · 82164-KKG40 · 82164-KKG70 · 82164-KKG90 · 82164-KKK30 · 82164-KKK70 · 82164-KKL00 · 82164-KKL30 · 82164-KKL60 · 82164-KKM00 · 82164-KKM40 · 82164-KKM80 |
| 82165 | No. 2 frame wiring harness | 82165-KK070 · 82165-KK080 · 82165-KK100 · 82165-KK200 |
| 82171 | Roof No. 1 wiring harness | 82171-KKF30 · 82171-KKF40 · 82171-KKF50 · 82171-KKF60 · 82171-KKF70 · 82171-KKF80 · 82171-KKF90 · 82171-KKG00 · 82171-KKG20 · 82171-KKG30 · 82171-KKG80 · 82171-KKJ10 · 82171-KKJ40 |
| 82172 | Roof No. 2 wiring harness | 82172-KK010 |
| 82183 | Luggage No. 3 wiring harness | 82183-KK090 |
| 82186 | Rear window wiring harness No. 1 | 82186-KK030 |

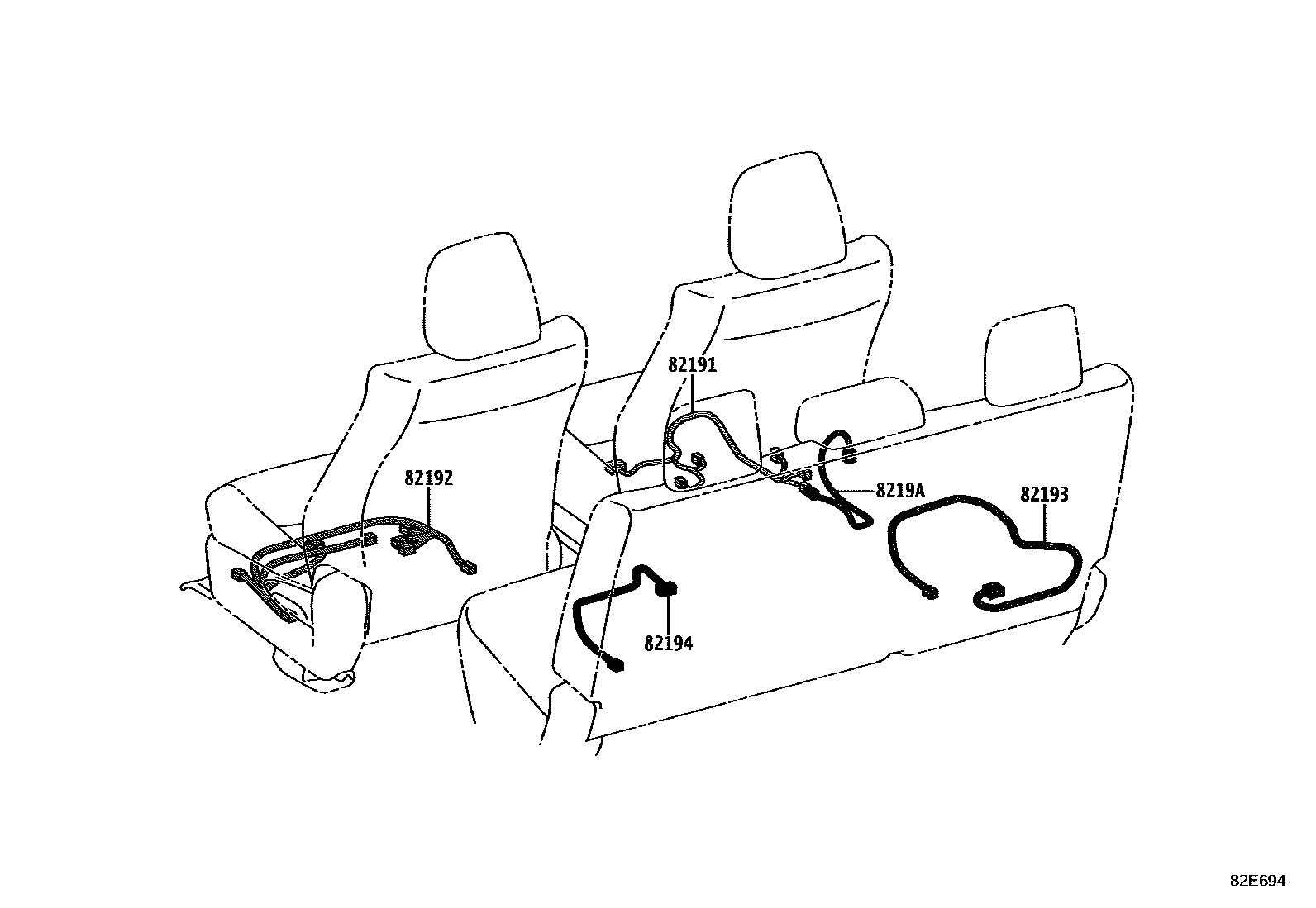

| 82191 | Front right seat wiring harness | 82191-0K050 |
| 82192 | Front left seat wiring harness | 82192-0K140 |
| 82193 | Rear right seat wiring harness | 82193-0K040 |
| 82194 | Rear left seat wiring harness | 82194-0K040 |
| 8219A | Wire harness No. 2, right side of front seat | 8219A-0K050 |
| 82219A | sensor harness | 82219-0K010 |

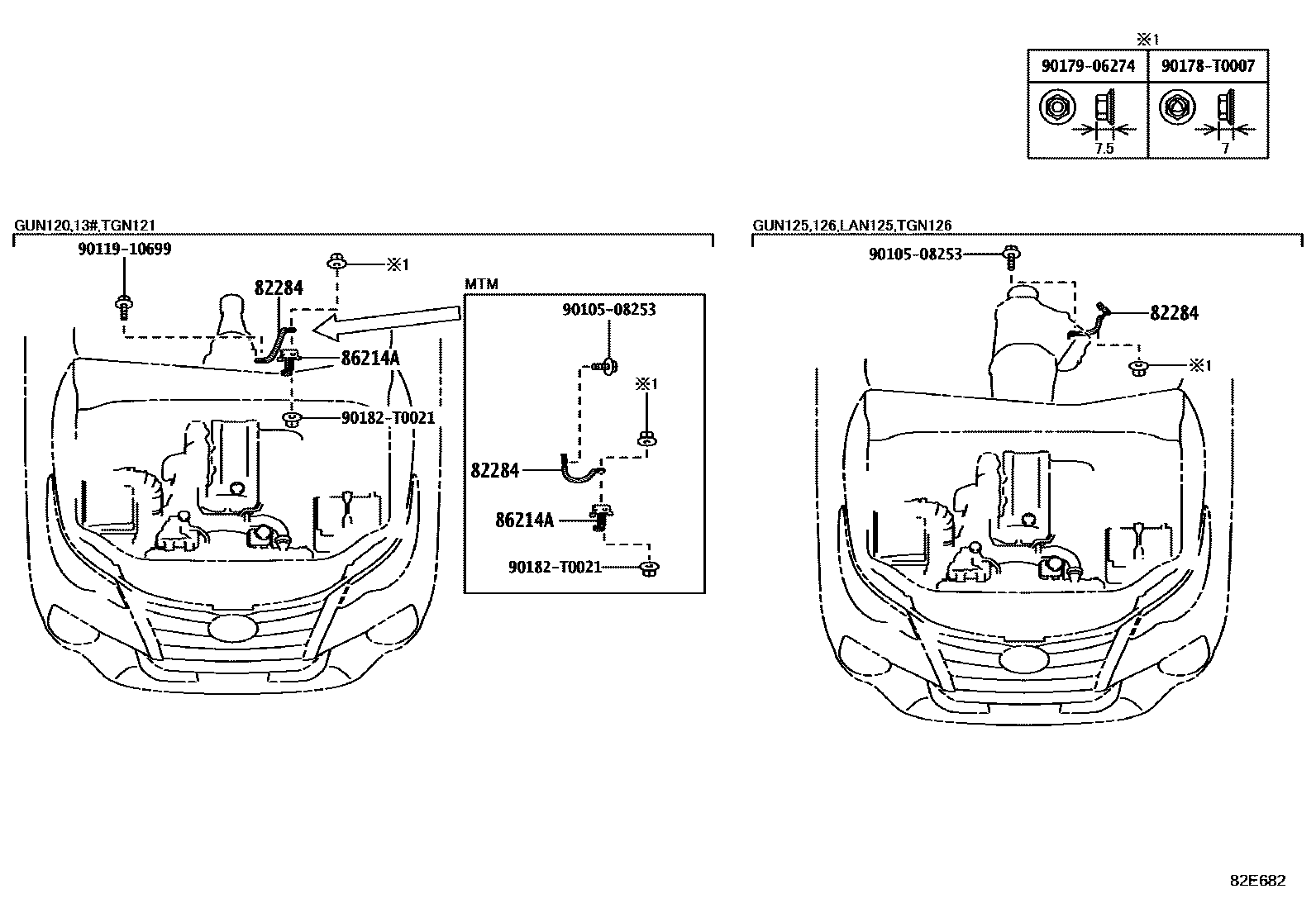

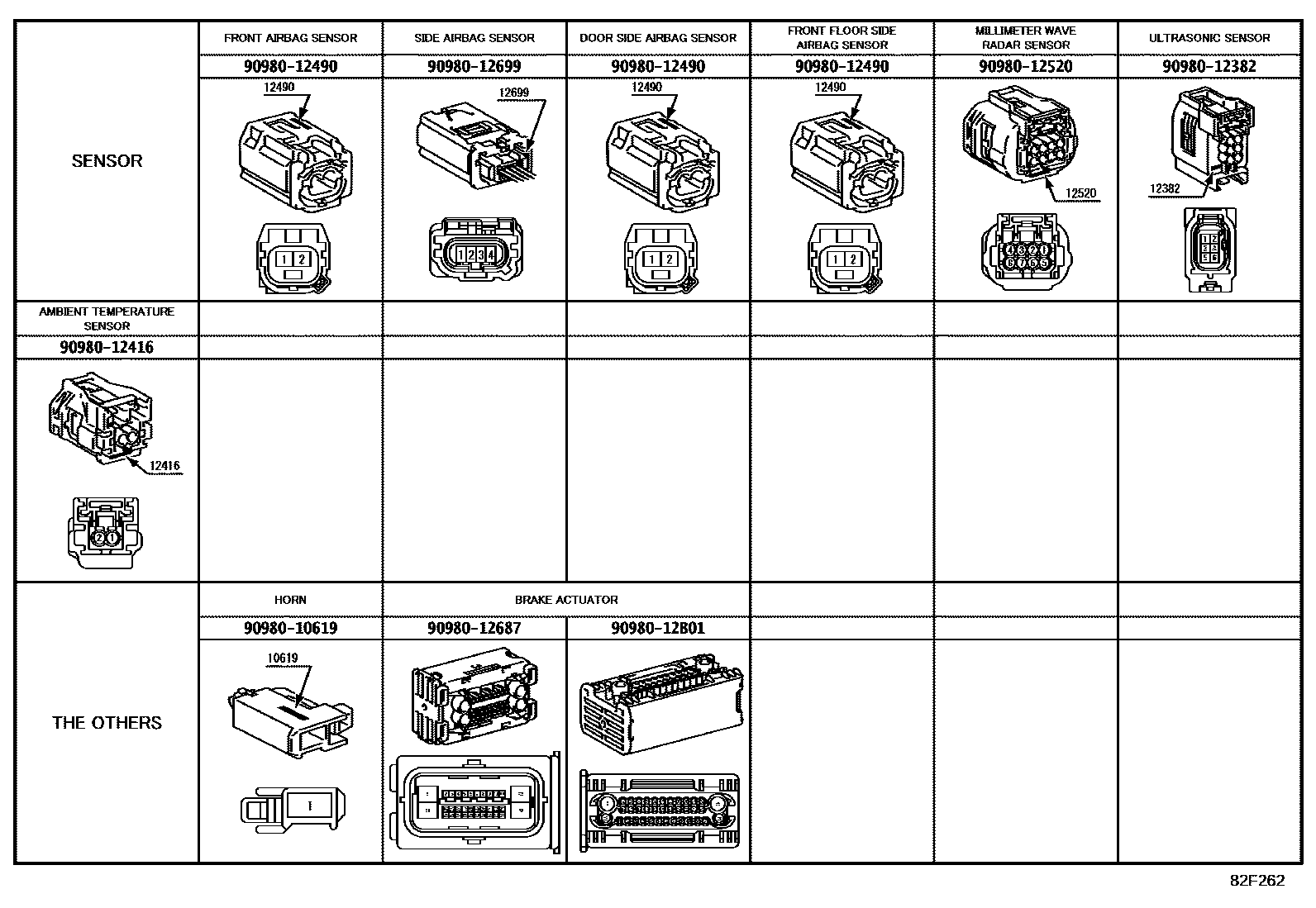

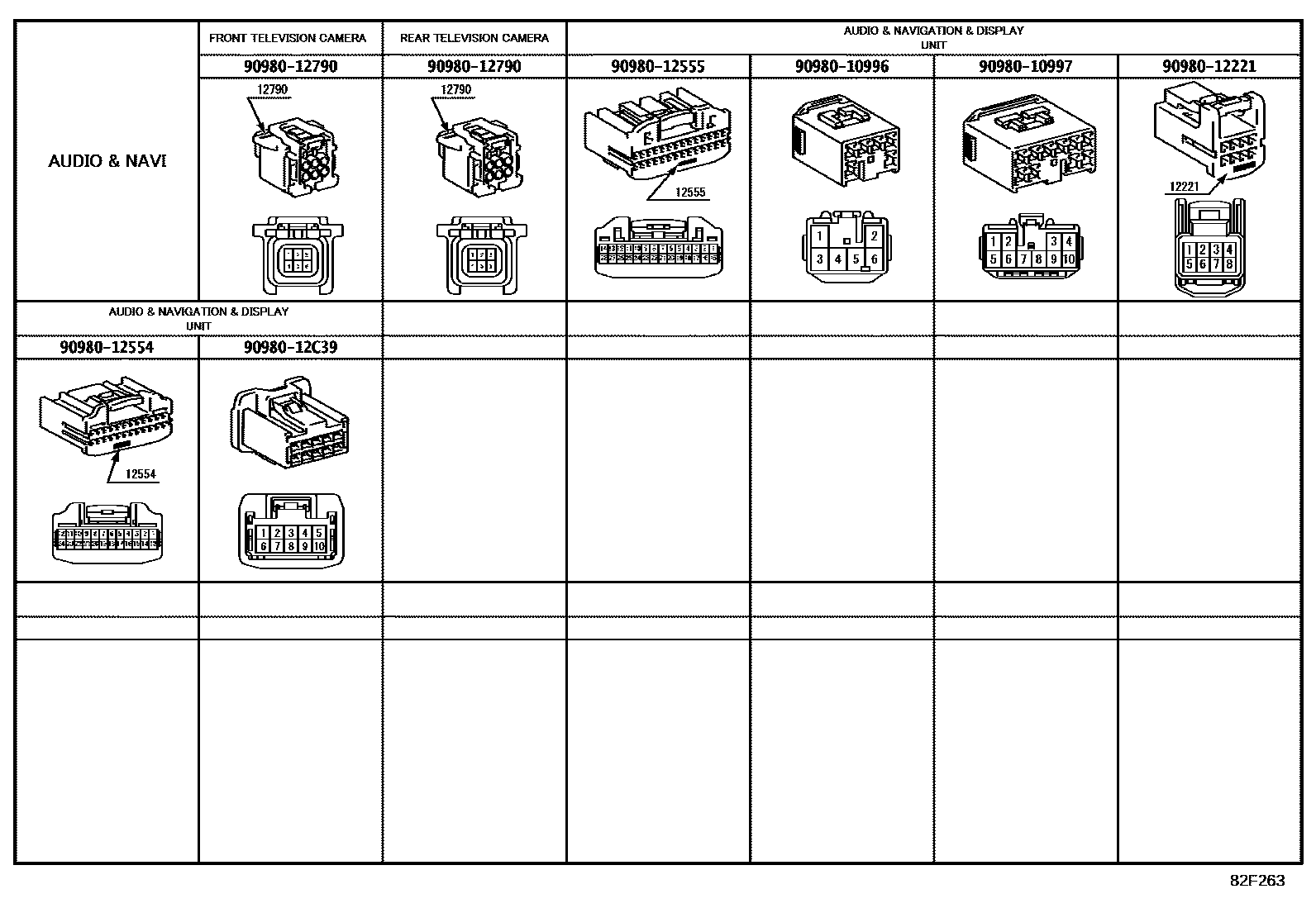

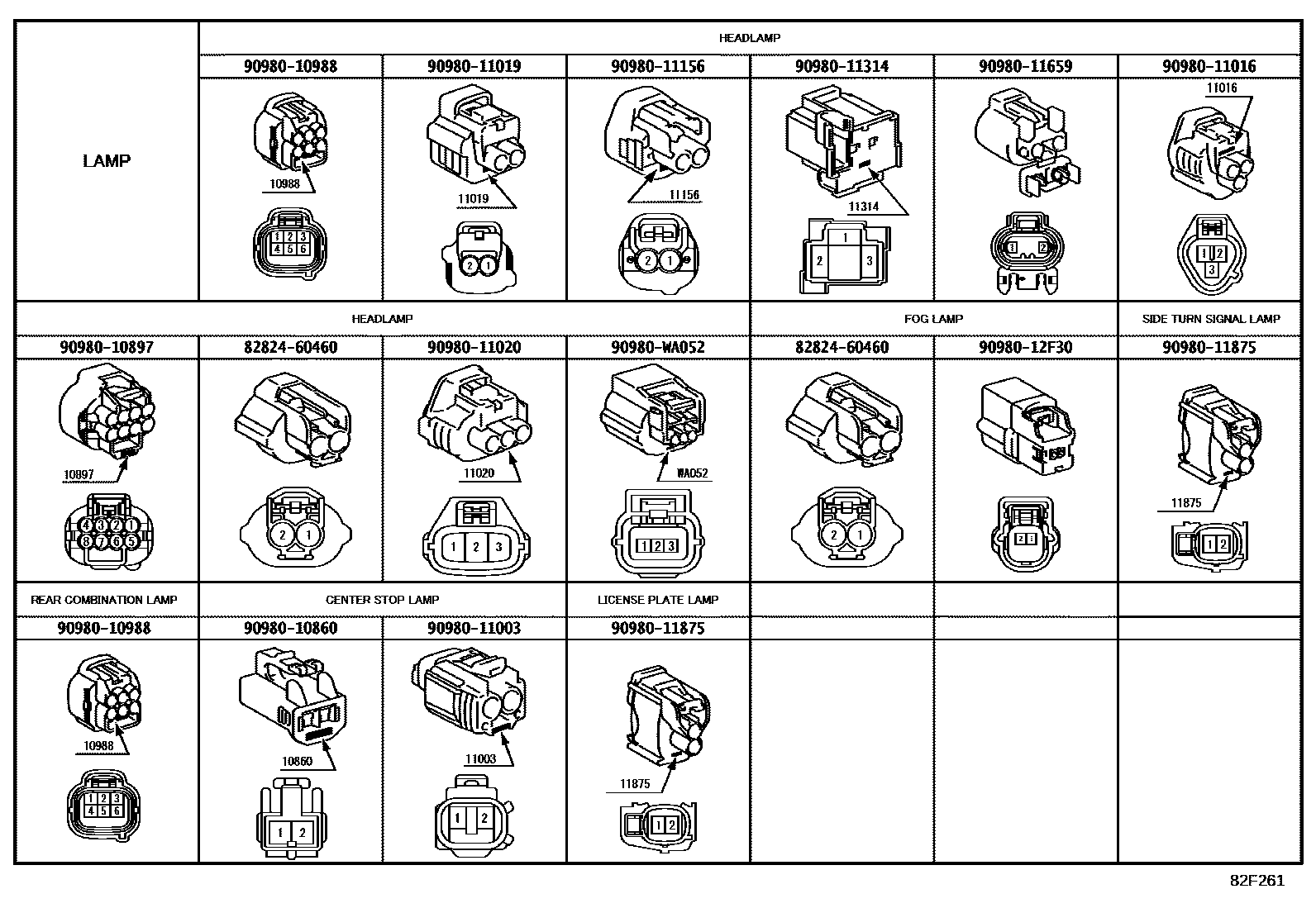

| 82284 | Ground wire | 82284-KK010 · 82284-KK020 · 82284-KK030 |
| 82666A | Connector holder No. 2 | 82666-0K200 |
| 82666B | No. 3 connector holder | 82666-0K160 · 82666-0K290 |
| 82666C | No. 4 connector holder | 82666-0K170 · 82666-0K180 |
| 82666D | No. 5 connector holder | 82666-0K210 |
| 82666E | No. 6 connector holder | 82666-0K220 |
| 82666F | No. 7 connector holder | 82666-0K230 · 82666-0K240 |
| 82666G | No. 8 connector holder | 82666-0K300 · 82666-0K310 |
| 82666L | No. 9 connector holder | 82666-0K470 |
| 82666N | No. 10 connector holder | 82666-0K480 |
| 82666Q | No. 12 connector holder | 82666-0K410 |
| 82666S | No. 13 connector holder | 82666-0K390 |
| 82666T | No. 14 connector socket | 82666-20270 |
| 82712A | Wire harness bracket | 82712-33190 |
| 82815A | Wiring harness protector cover | 82815-0K530 · 82815-0K560 |
| 82815B | Wiring harness protector cover | 82815-0K520 · 82815-0K550 |
| 82815G | Wiring harness protector cover | 82815-0K540 |
| 82815H | Wiring harness protector cover | 82815-0K270 · 82815-0K610 · 82815-0K661 |
| 82815J | No. 7 wire harness protector cover | 82815-0K340 · 82815-0K350 · 82815-0K600 · 82815-0K640 · 82815-0K710 |
| 82815K | No. 8 wire harness protector cover | 82815-0K280 · 82815-0K720 |
| 82815L | No. 9 wire harness protector cover | 82815-0K510 · 82815-0K710 |
| 82815P | No. 12 wire harness protector cover | 82815-0K070 |
| 82815Q | No. 13 wire harness protector cover | 82815-0K630 |
| 82815S | No. 15 wire harness protector cover | 82815-0K400 · 82815-0K800 |
| 82815T | No. 16 wire harness protector cover | 82815-0K410 · 82815-0K420 |
| 82815U | No. 17 wire harness protector cover | 82815-0K470 · 82815-0K480 |
| 82817 | No. 1 wire harness protection device | 82817-0K530 · 82817-0K560 |
| 82817A | No. 2 wire harness protection device | 82817-0K520 · 82817-0K550 |
| 82817B | No. 3 wire harness protection device | 82817-0K540 |
| 82817C | No. 4 wire harness protection device | 82817-0K270 · 82817-0K640 · 82817-0K691 |
| 82817D | No. 5 wire harness protection device | 82817-0K050 · 82817-0K280 |
| 82817E | No. 6 wire harness protection device | 82817-0K340 · 82817-0K350 · 82817-0K630 · 82817-0K670 |
| 82817F | No. 7 wire harness protection device | 82817-0K510 · 82817-0K780 |
| 82817G | No. 8 wire harness protection device | 82817-0K300 · 82817-0K670 |
| 82817K | No. 10 wire harness protection device | 82817-0K310 |
| 82817M | No. 12 wire harness protection device | 82817-0K660 |
| 82817N | No. 13 wire harness protection device | 82817-0K400 · 82817-0KA30 |
| 82817P | No. 14 wire harness protection device | 82817-0K410 · 82817-0K420 |
| 82817T | No. 15 wire harness protection device | 82817-0K800 |
| 82817X | No. 17 wire harness protection device | 82817-0K840 · 82817-0K860 · 82817-0KA40 |
| 82818 | No. 2 wire harness protection device | 82817-0K290 |
| 82821E | Connector cover | 82821-KK020 |
| 82821N | COUVERCLE, CONNECTEUR | 82821-KK030 |
| 82821P | COUVERCLE, CONNECTEUR | 82821-71080 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-0K030 · 82823-30100 · 82823-35040 · 82823-35050 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 82824 | Harness connector | 90980-12393 · 90980-12448 · 90980-12878 |
| 86214A | Radio ground bracket | 86214-KK010 |
