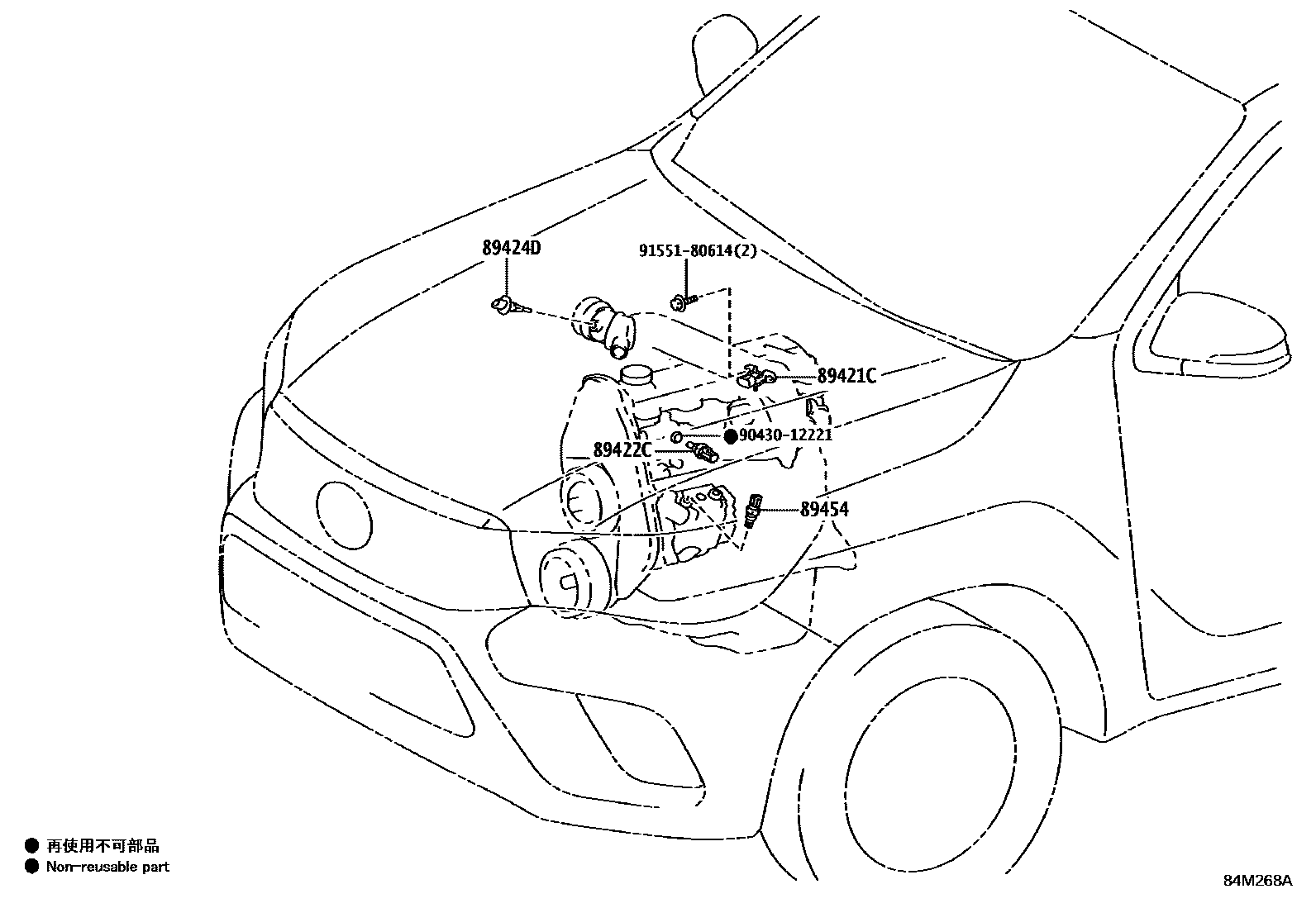

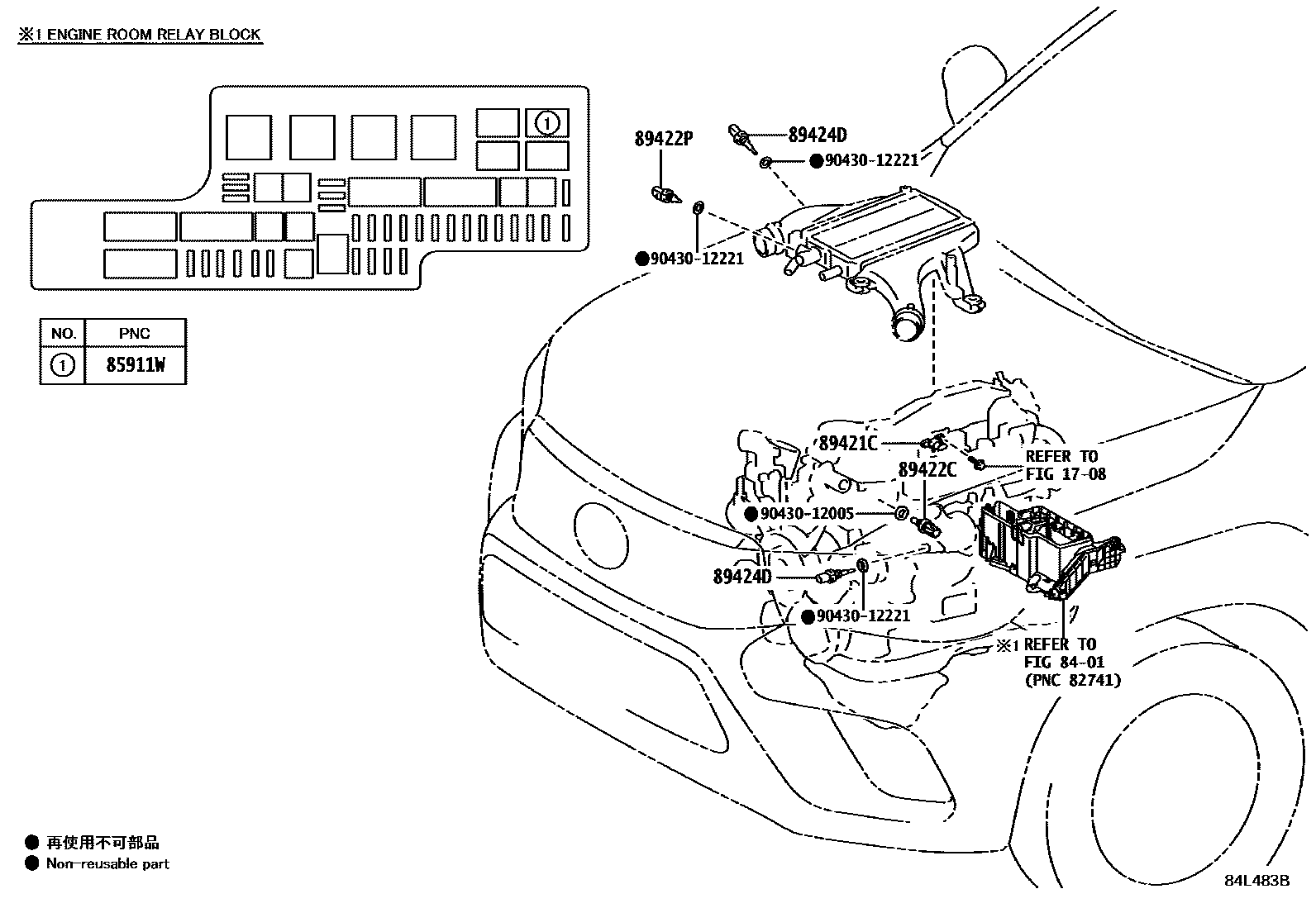

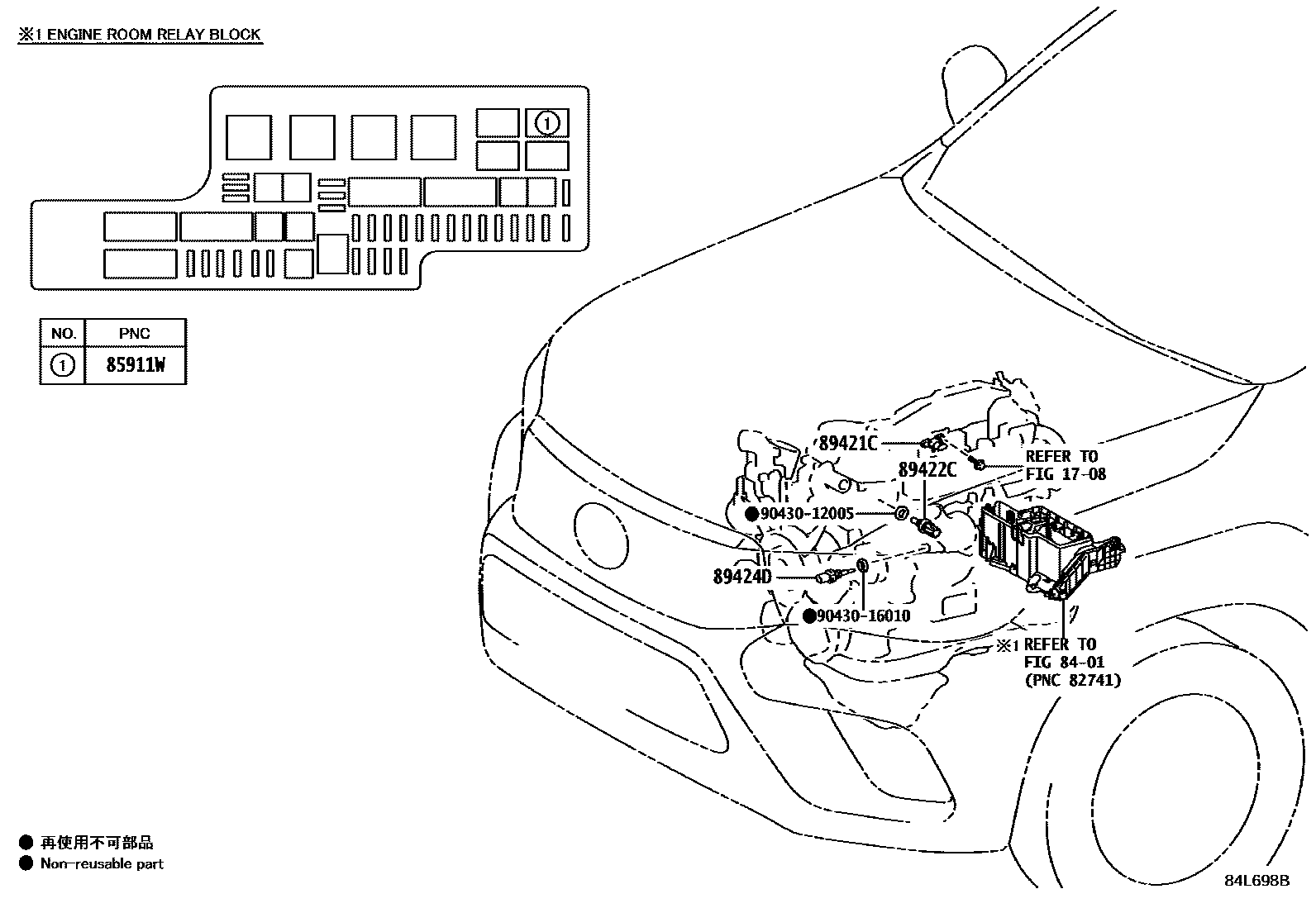

Toyota HILUX 电子控制柴油机(ECD) — Figure 8405
Toyota HILUX EPC diagram 8405, 电子控制柴油机(ECD), with 5 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85911W | RELAIS, UNITE DE PILOTAGE ELECTRONIQUE | 90987-02027 · 90987-T2001 |
| 89421C | Turbo pressure sensor (for diesel turbines) | 89421-12150 · 89421-71030 |
| 89422C | Diesel engine water temperature sensor | 89422-33030 |
| 89422P | CAPTEUR, TEMPERATURE EAU | 89422-33030 |
| 89424D | Intake air temperature sensor | 89424-12010 · 89424-60010 · 89424-60020 |
| 89454 | fuel temperature sensor | 89454-60010 |

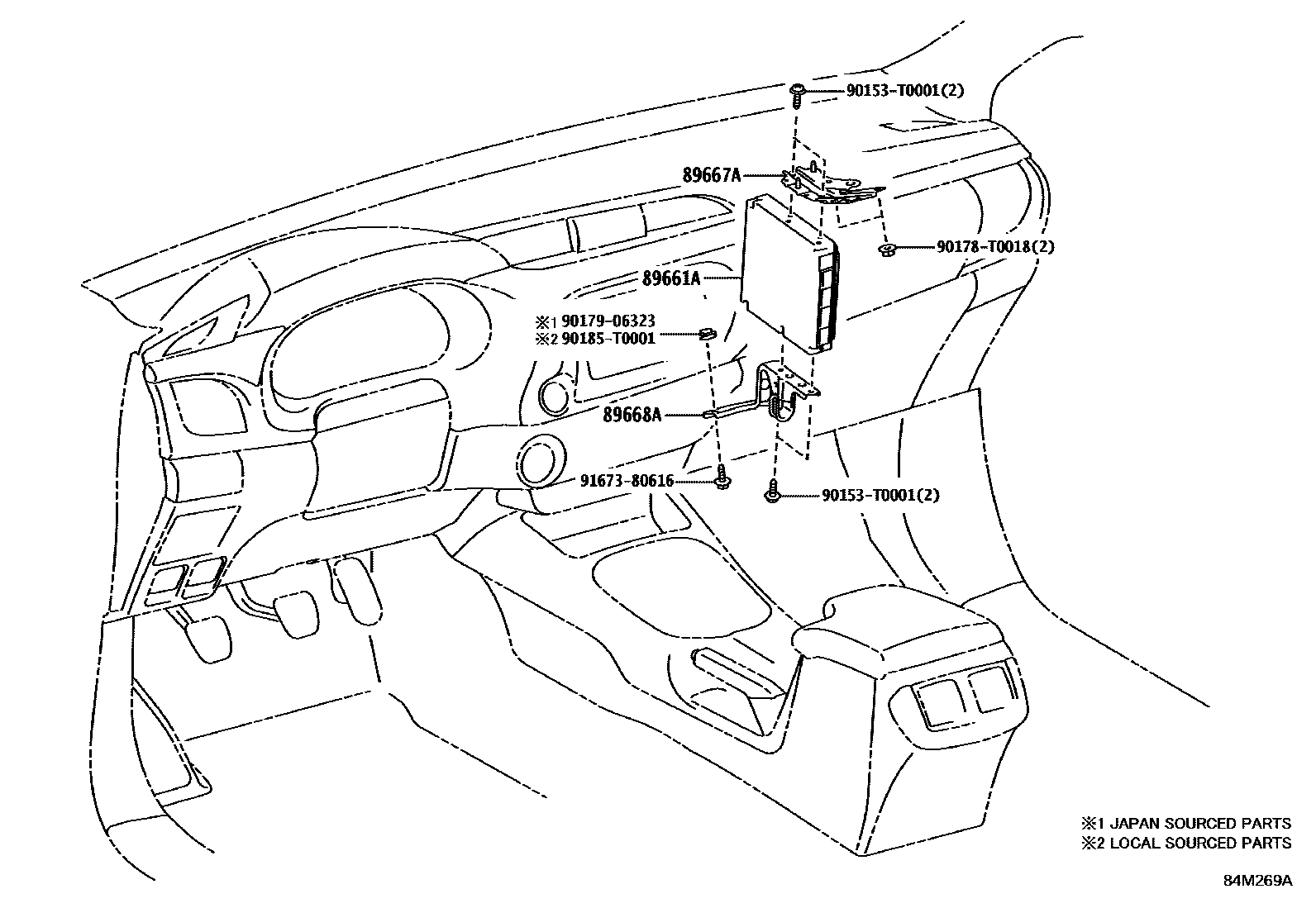

| 89661A | Engine control ECU | 89661-F0170 · 89661-F0B00 · 89661-F0B10 · 89661-FA020 · 89661-FA021 · 89661-FA022 · 89661-FA030 · 89661-FA031 · 89661-FA032 · 89661-FA090 · 89661-FA091 · 89661-FA092 · 89661-FA100 · 89661-FA101 · 89661-FA102 · 89661-FA140 · 89661-FA150 · 89661-FA160 · 89661-FA170 · 89661-FA180 · 89661-FA190 · 89661-FA200 · 89661-FA210 · 89661-FA240 · 89661-FA250 · 89661-FA260 · 89661-FA270 · 89661-FA280 · 89661-FA290 · 89661-FA310 · 89661-FA330 · 89661-FA340 · 89661-FA350 · 89661-FA360 · 89661-FA380 · 89661-FA390 · 89661-FA400 · 89661-FA440 · 89661-FA450 · 89661-FA460 · 89661-FA470 · 89661-FA480 · 89661-FA490 · 89661-FA500 · 89661-FA510 · 89661-FA550 · 89661-FA560 · 89661-FA561 · 89661-FA562 · 89661-FA563 · 89661-FA570 · 89661-FA571 · 89661-FA572 · 89661-FA573 · 89661-FA660 · 89661-FA680 · 89661-FA690 · 89661-FA720 · 89661-FA730 · 89661-FA750 · 89661-FA760 · 89661-FA770 · 89661-FA810 · 89661-FA860 · 89661-FA890 · 89661-FAA00 · 89661-FAA10 · 89661-FAA20 · 89661-FAA50 · 89661-FAA60 · 89661-FAA70 · 89661-FAB20 · 89661-FAB40 · 89661-FAB50 · 89661-FAB70 · 89661-FAB80 · 89661-FAB90 · 89661-FAK00 · 89661-FAK01 · 89661-FAK02 · 89661-FAK20 · 89661-FAK21 · 89661-FAK22 · 89661-FAK30 · 89661-FAK40 · 89661-FAK60 · 89661-FAL10 · 89661-FAL11 · 89661-FAL12 · 89661-FAL13 · 89661-FAL60 · 89661-FAM30 · 89661-FAQ30 · 89666-0KA60 |
| 89667A | No. 1 engine control ECU bracket | 89667-0K070 · 89667-0K090 · 89667-0K100 · 89667-0K140 · 89667-0K220 |
| 89668A | No. 2 engine control ECU bracket | 89668-0K090 · 89668-0K100 · 89668-0K110 · 89668-0K150 · 89668-0K240 |
