Toyota HILUX 线束和卡夹 — Figure 8202
Toyota HILUX EPC diagram 8202, 线束和卡夹, with 19 images and 46 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

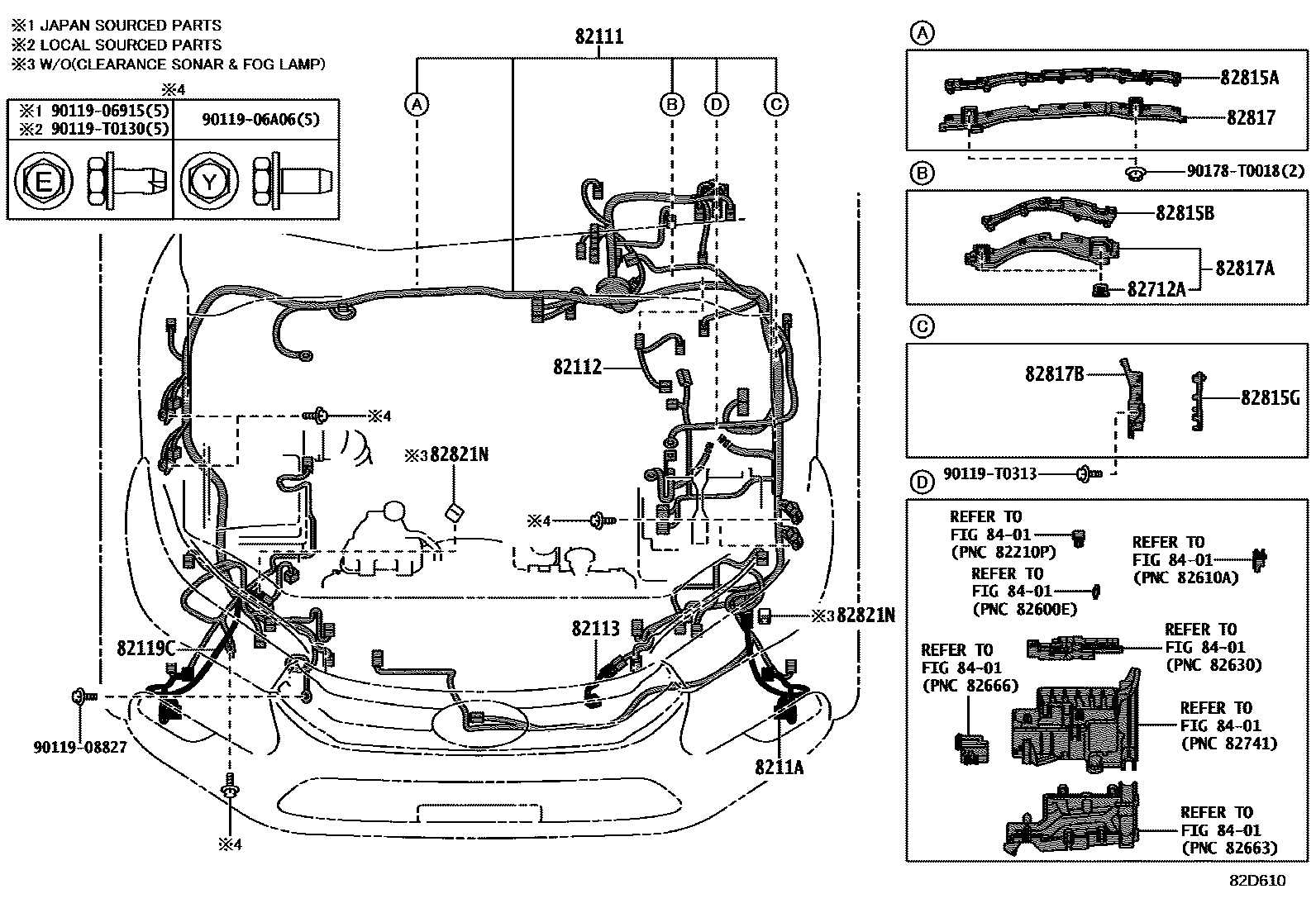

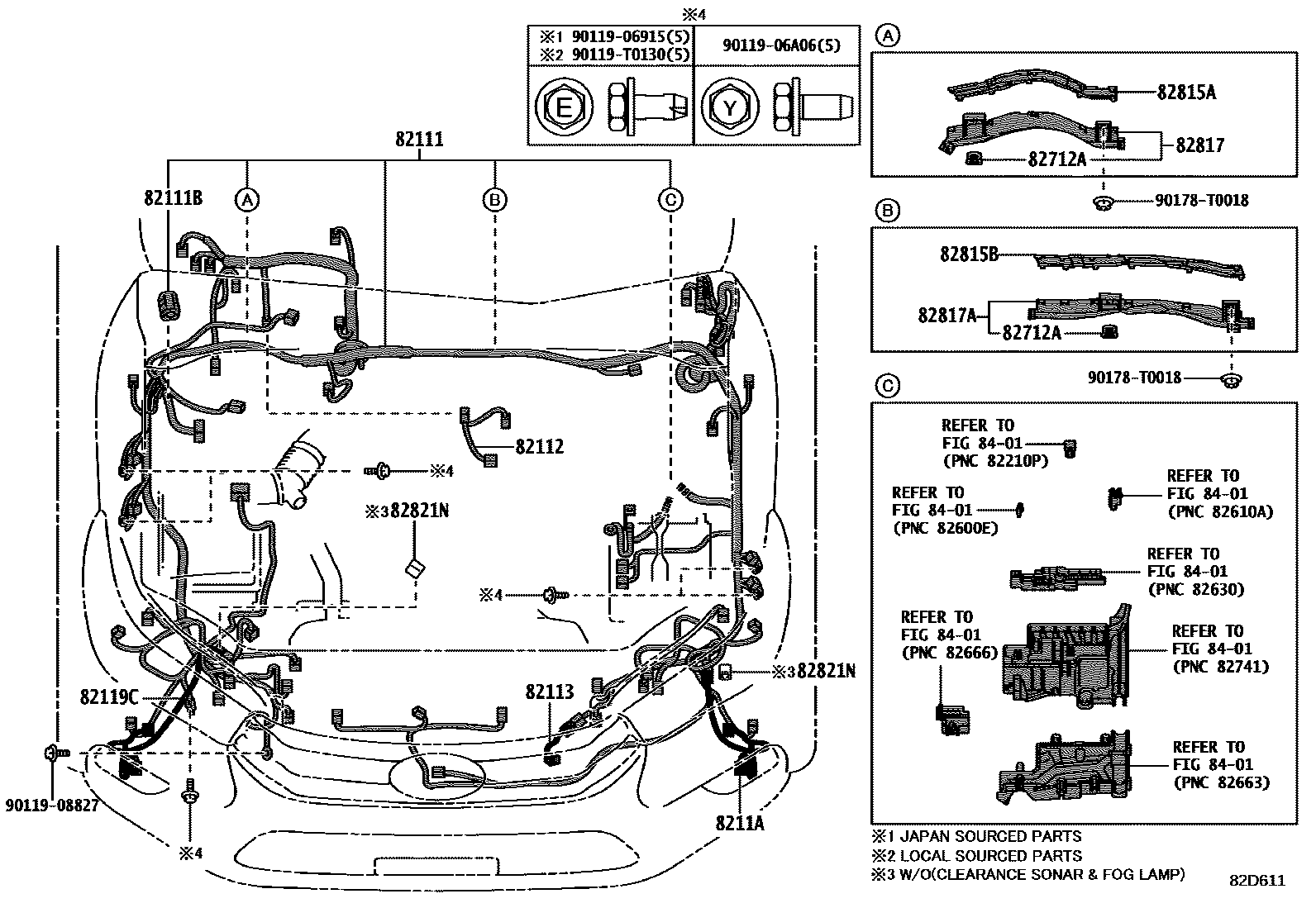

| 82111 | Engine room main wiring harness | 8211B-KK030 · 8211B-KK060 · 8211B-KK090 · 8211B-KK110 · 8211B-KK120 · 8211B-KK160 · 8211B-KK170 · 8211B-KK180 · 8211B-KK210 · 8211B-KK220 · 8211B-KK250 · 8211B-KK260 · 8211B-KK470 · 8211B-KK510 · 8211B-KK530 · 8211B-KK780 · 8211B-KK820 · 8211B-KKB80 · 8211B-KKB90 · 8211B-KKC00 · 8211B-KKC80 · 8211B-KKD10 · 8211B-KKD40 · 8211B-KKD50 · 8211B-KKD60 · 8211B-KKE00 · 8211B-KKE10 · 8211B-KKE20 · 8211B-KKF50 · 8211B-KKG60 · 8211B-KKJ00 · 8211B-KKJ10 · 8211B-KKJ20 · 8211B-KKJ50 · 8211B-KKJ60 · 8211B-KKJ70 · 8211B-KKJ80 · 8211B-KKJ90 · 8211B-KKK20 · 8211B-KKK60 · 8211B-KKK80 · 8211B-KKN50 · 8211B-KKP00 · 8211B-KKP30 · 8211B-KKQ00 · 8211B-KKQ90 · 8211B-KKR30 · 8211B-KKS30 · 8211C-KKL50 · 8211C-KKL60 · 8211C-KKM20 · 8211C-KKM60 · 8211C-KKN00 · 8211C-KKN30 · 8211C-KKN40 · 8211C-KKN60 · 8211C-KKN70 · 8211C-KKP00 · 8211C-KKP10 · 8211C-KKP20 · 8211C-KKP30 · 8211C-KKP40 · 8211C-KKP50 · 8211C-KKP60 · 8211C-KKP70 · 8211C-KKP80 · 8211C-KKP90 · 8211C-KKQ00 · 8211C-KKQ10 · 8211C-KKQ20 · 8211C-KKQ30 · 8211C-KKQ40 · 8211C-KKQ50 · 8211C-KKQ70 · 8211C-KKQ90 · 8211C-KKR00 · 8211C-KKR10 · 8211C-KKR20 · 8211C-KKR30 · 8211C-KKR70 · 8211C-KKR80 · 8211C-KKR90 · 8211C-KKS00 · 8211C-KKS20 · 8211C-KKS30 · 8211C-KKS60 · 8211C-KKS70 · 8211C-KKS90 · 8211C-KKT00 · 8211C-KKT10 · 8211C-KKT30 · 8211C-KKT50 · 8211C-KKT60 · 8211C-KKT70 · 8211C-KKT80 · 8211C-KKT90 · 8211C-KKU20 · 8211C-KKU30 · 8211C-KKU40 · 8211C-KKU50 · 8211C-KKW30 · 8211C-KKW60 · 8211C-KKW90 · 8211C-KKX00 · 8211C-KKX30 · 8211C-KKX50 · 8211C-KKX70 · 8211C-KKX80 · 8211C-KKX90 · 8211C-KKY00 · 8211C-KKY10 · 8211C-KKY30 · 8211C-KKY50 · 8211C-KKY70 · 8211C-KKY80 · 8211C-KKZ00 · 8211D-KK190 · 8211D-KK220 · 8211D-KK250 · 8211D-KK310 · 8211D-KK320 · 8211D-KK340 · 8211D-KK360 · 8211D-KK380 · 8211D-KK390 · 8211D-KKB90 · 8211D-KKC30 · 8211D-KKC40 · 8211D-KKC50 · 8211D-KKC60 |
| 82111B | condenser | 90980-04206 |
| 82112 | Engine room wiring harness No. 2 | 82112-KK010 · 82112-KK060 |
| 82113 | Engine room wiring harness No. 3 | 82113-KK020 |
| 82119C | FIL, COMPARTIMENT MOTEUR, NO.5 | 82119-KK040 · 82119-KK050 · 82119-KK060 · 82119-KK070 · 82119-KK090 · 82119-KK110 · 82119-KK130 · 82119-KK140 |
| 8211A | FIL, COMPARTIMENT MOTEUR, NO.6 | 8211A-KK040 · 8211A-KK050 · 8211A-KK060 · 8211A-KK070 · 8211A-KK090 · 8211A-KK110 · 8211A-KK140 · 8211A-KK150 |

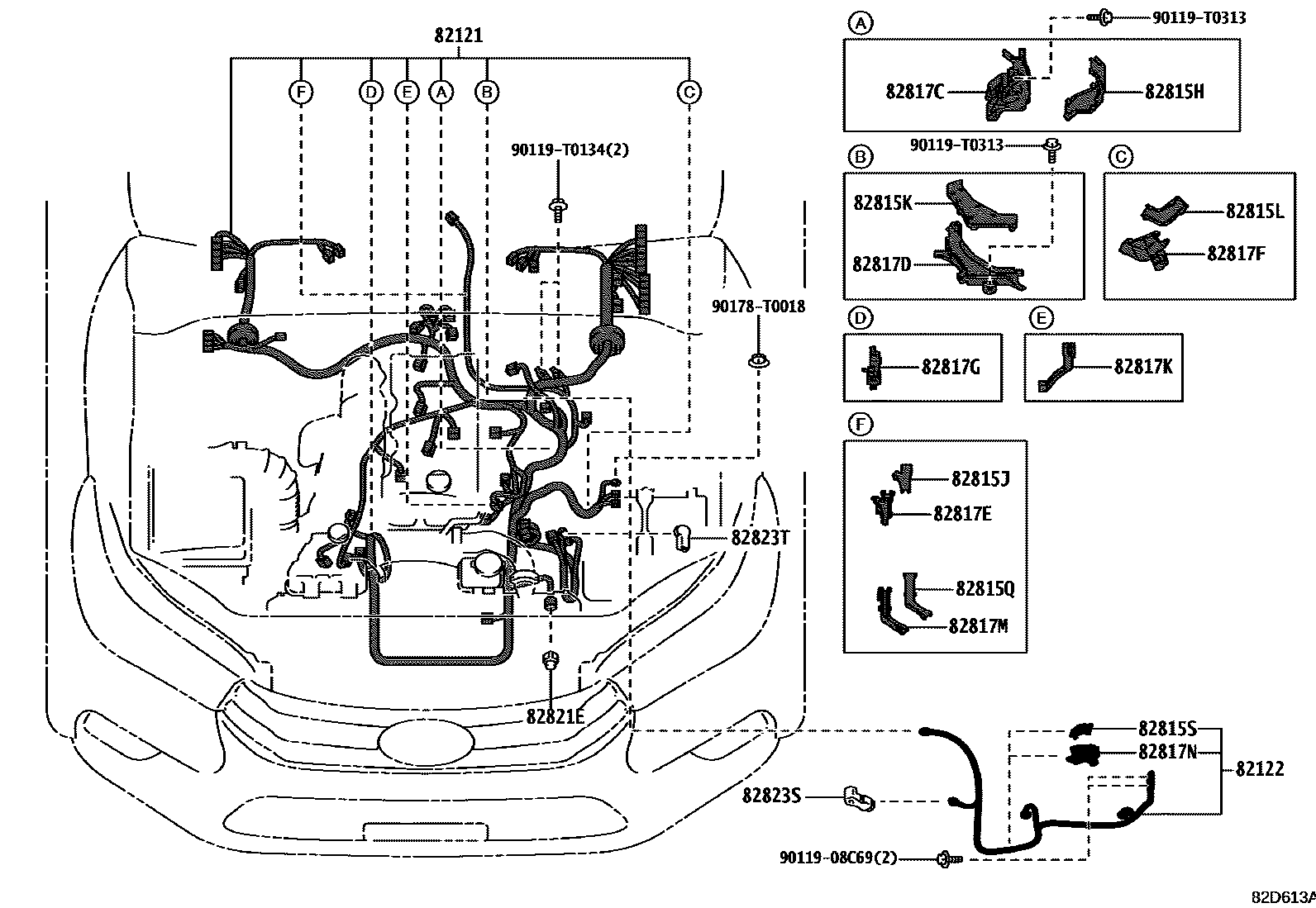

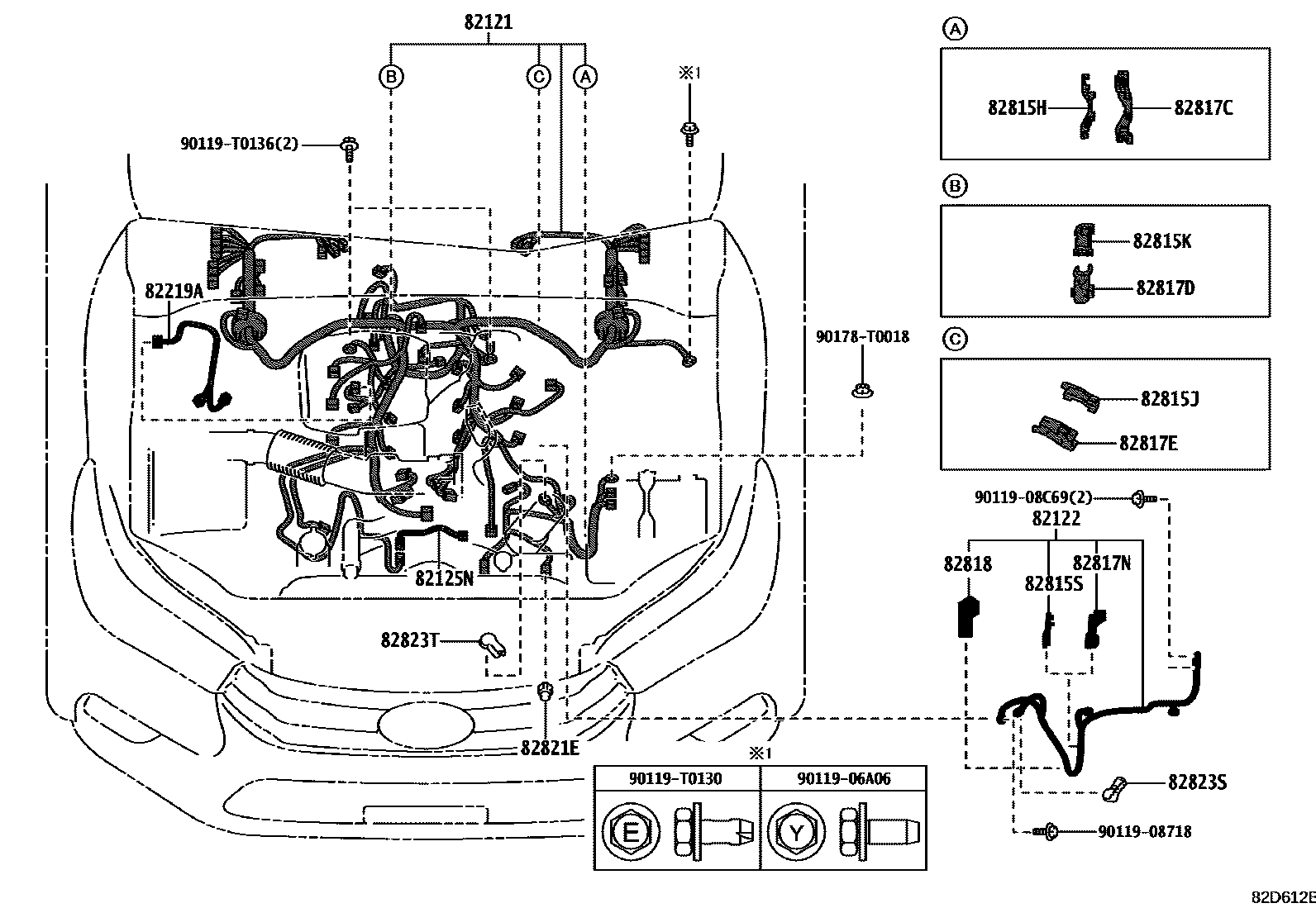

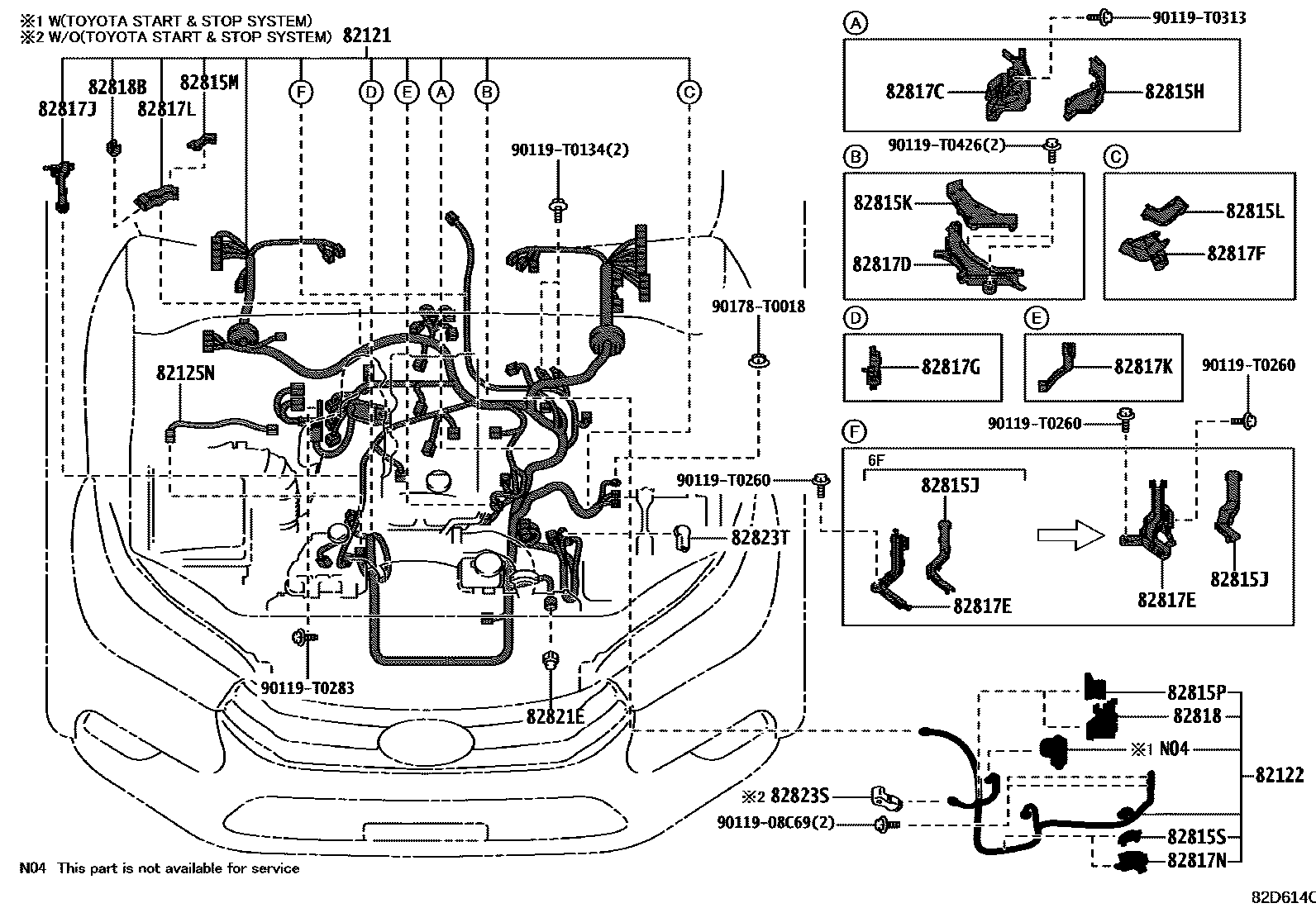

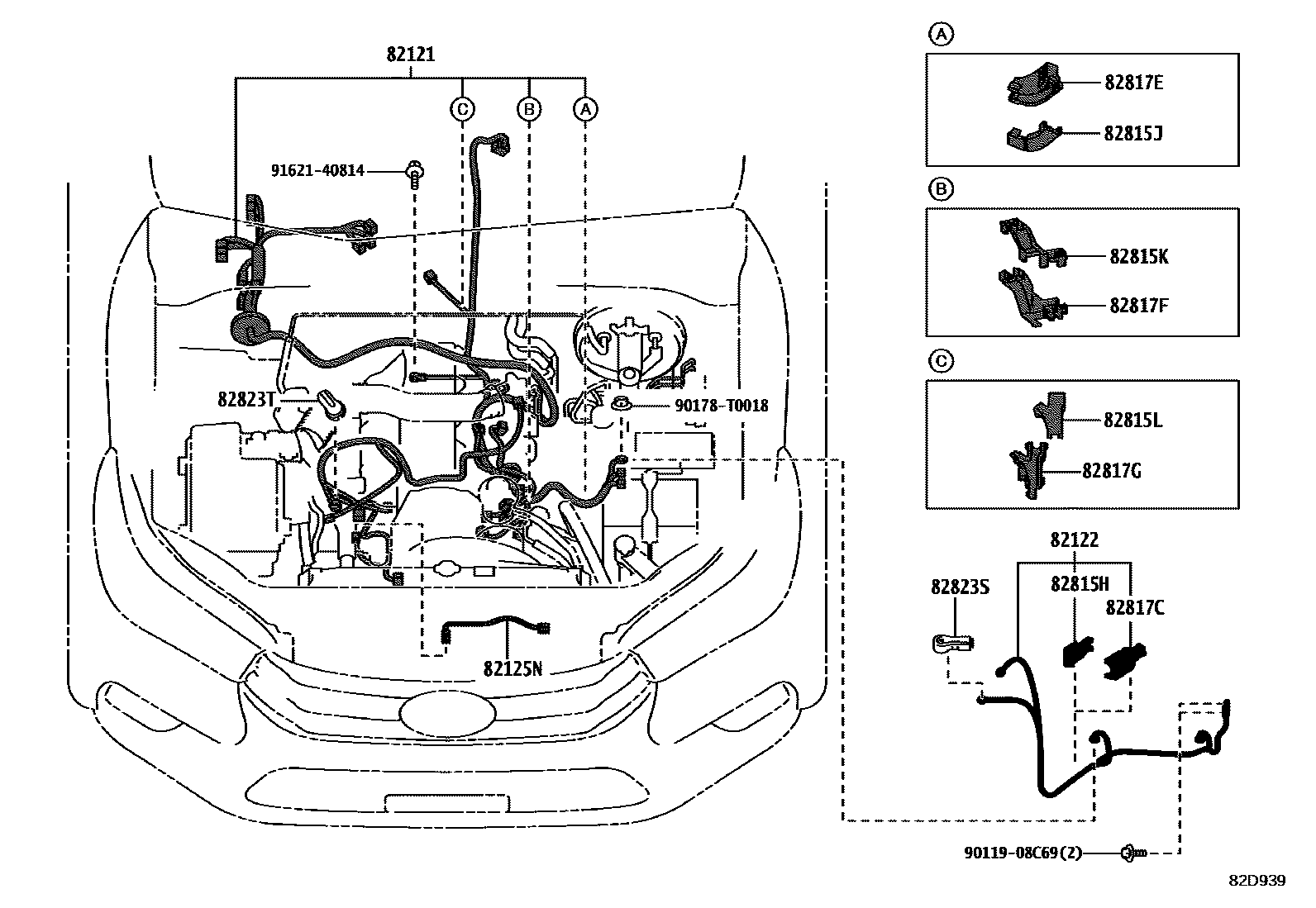

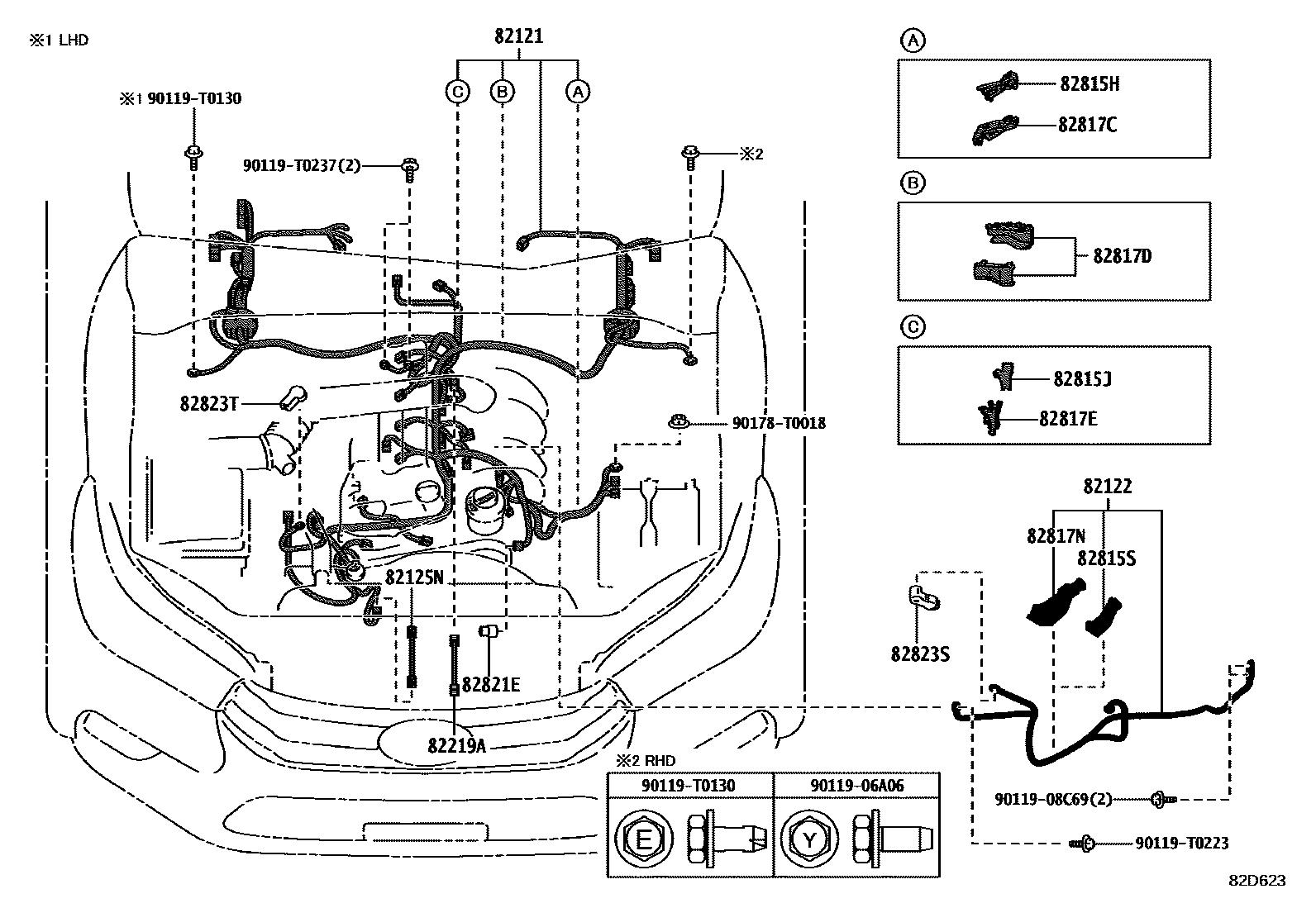

| 82121 | Engine wiring harness | 82121-71151 · 82126-KK010 · 82126-KK020 · 82126-KK030 · 82126-KK040 · 82126-KK050 · 82126-KK060 · 82126-KK070 · 82126-KK080 · 82126-KK090 · 82126-KK100 · 82126-KK140 · 82126-KK150 · 82126-KK160 · 82126-KK170 · 82126-KK180 · 82126-KK190 · 82126-KK200 · 82126-KK210 · 82126-KK230 · 82126-KK240 · 82126-KK290 · 82126-KK300 · 82126-KK310 · 82126-KK320 · 82126-KK330 · 82126-KK340 · 82126-KK350 · 82126-KK360 · 82126-KK370 · 82126-KK380 · 82126-KK390 · 82126-KK870 · 82126-KK880 · 82126-KK890 · 8213A-KK010 · 8213A-KK020 · 8213A-KK030 · 8213A-KK031 · 8213A-KK040 · 8213A-KK041 · 8213A-KK050 · 8213A-KK060 · 8213A-KK080 · 8213A-KK110 · 8213A-KK140 · 8213A-KK141 · 8213A-KK150 · 8213A-KK160 · 8213A-KK180 · 8213A-KK190 · 8213A-KK200 · 8213A-KK230 · 8213A-KK240 · 8213A-KK250 · 8213A-KK260 · 8213A-KK270 · 8213A-KK290 · 8213A-KK300 · 8213A-KK320 · 8213A-KK330 · 8213A-KK340 · 8213A-KK350 · 8213A-KK390 · 8213A-KK400 · 8213A-KK410 · 8213A-KK420 · 8213A-KK430 · 8213A-KK440 · 8213A-KK450 · 8213A-KK470 · 8213A-KK480 · 8213A-KK490 · 8213A-KK500 · 8213A-KK510 · 8213A-KK520 · 8213A-KK530 · 8213A-KK540 · 8213A-KK550 · 8213A-KK580 · 8213A-KK590 · 8213A-KK600 · 8213A-KK610 · 8213A-KK620 · 8213A-KK630 · 8213A-KK710 · 8213A-KK720 · 8213A-KK730 · 8213A-KK740 · 8213A-KK750 · 8213A-KK760 · 8213A-KK770 · 8213A-KK820 · 8213A-KK830 · 8213A-KK840 · 8213A-KK870 · 8213A-KK880 · 8213A-KKA00 · 8213A-KKA20 · 8213A-KKA30 · 8213A-KKA70 · 8213A-KKA80 · 8213A-KKA90 · 8213A-KKB00 · 8213A-KKB10 · 8213A-KKB20 · 8213A-KKB60 · 8213A-KKB70 · 8213A-KKB80 · 8213A-KKB90 · 8213A-KKC10 · 8213A-KKC20 · 8213A-KKC30 · 8213A-KKC40 · 8213A-KKC90 · 8213A-KKD00 · 8213A-KKD10 · 8213A-KKD20 · 8213A-KKD30 · 8213A-KKD40 · 8213A-KKD50 · 8213A-KKD60 · 8213A-KKD70 · 8213A-KKD80 · 8213A-KKD90 · 8213A-KKE00 · 8213A-KKE10 · 8213A-KKE20 · 8213A-KKE30 · 8213A-KKE40 · 8213A-KKE50 · 8213A-KKE60 · 8213A-KKE70 · 8213A-KKF20 · 8213A-KKF30 · 8213A-KKF40 · 8213A-KKF50 · 8213A-KKF60 · 8213A-KKF70 · 8213A-KKF80 · 8213A-KKF90 · 8213A-KKG00 · 8213A-KKG10 · 8213A-KKG20 · 8213A-KKG30 · 8213A-KKG40 · 8213A-KKG50 · 8213A-KKG60 · 8213A-KKG70 · 8213A-KKJ00 · 8213A-KKJ10 · 8213A-KKJ20 · 8213A-KKJ30 · 8213A-KKJ70 · 8213A-KKJ80 · 8213A-KKJ90 · 8213A-KKK10 · 8213A-KKK30 · 8213A-KKK40 · 8213A-KKK50 · 8213A-KKK60 · 8213A-KKK70 · 8213A-KKL00 · 8213A-KKL10 · 8213A-KKL20 · 8213A-KKL30 · 8213A-KKL40 · 8213A-KKL50 · 8213A-KKL60 · 8213A-KKL70 · 8213A-KKL90 · 8213A-KKM00 · 8213A-KKM30 · 8213A-KKN80 · 8213A-KKP10 · 8213A-KKP20 · 8213A-KKP30 · 8213A-KKP40 · 8213A-KKP50 · 8213A-KKQ00 · 8213A-KKQ10 · 8213A-KKQ60 · 8213A-KKQ70 · 8213A-KKQ80 · 8213A-KKQ90 · 8213A-KKR20 · 8213A-KKR40 · 8213A-KKR50 · 8213A-KKR60 · 8213A-KKR70 · 8213A-KKR80 · 8213A-KKR90 · 8213A-KKS80 · 8213A-KKS90 · 8213A-KKT00 · 8213A-KKT10 · 8213A-KKT30 · 8213A-KKT50 · 8213A-KKT60 · 8213A-KKT70 · 8213A-KKU00 · 8213A-KKU10 · 8213A-KKU20 · 8213A-KKU30 · 8213A-KKU40 · 8213A-KKU50 · 8213A-KKU60 · 8213A-KKU70 · 8213A-KKU90 · 8213A-KKV00 · 8213A-KKV10 · 8213A-KKV30 · 8213A-KKV40 · 8213A-KKV50 · 8213A-KKV80 · 8213A-KKV90 · 8213A-KKW00 · 8213A-KKW10 · 8213A-KKW20 · 8213A-KKW30 · 8213A-KKW70 · 8213A-KKW80 · 8213A-KKX00 · 8213A-KKX30 · 8213A-KKX50 · 8213A-KKX60 · 8213A-KKX70 · 8213A-KKX80 · 8213A-KKX90 · 8213A-KKY00 · 8213A-KKY30 · 8213A-KKY60 · 8213A-KKY80 · 8213A-KKZ10 · 8213A-KKZ20 · 8213A-KKZ30 · 8213A-KKZ40 · 8213A-KKZ50 · 8213A-KKZ60 · 8213A-KKZ70 · 8213A-KKZ90 |
| 82122 | Engine No. 2 wiring harness | 82122-KK060 · 82122-KK100 · 82122-KK120 · 82122-KK140 · 82122-KK150 · 82122-KK160 · 82122-KK170 · 82122-KK210 · 82122-KK220 · 82122-KK230 · 82122-KK330 · 82122-KK350 · 82122-KK370 · 82122-KK390 · 82122-KK410 |
| 82125N | Engine No. 5 wiring harness | 82125-KK010 |
| 82127 | Differential harness | 82127-0K010 · 82127-0K011 |

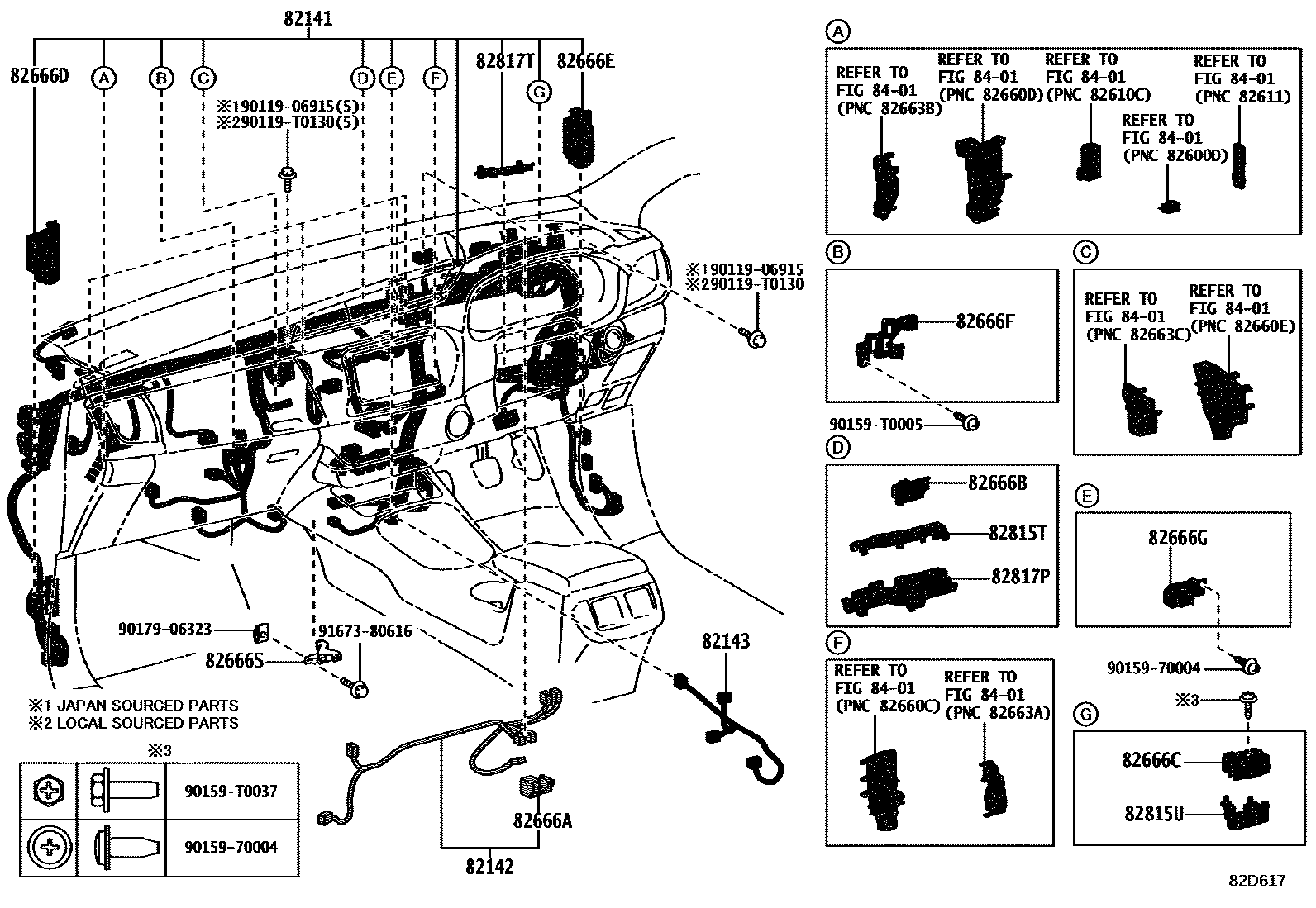

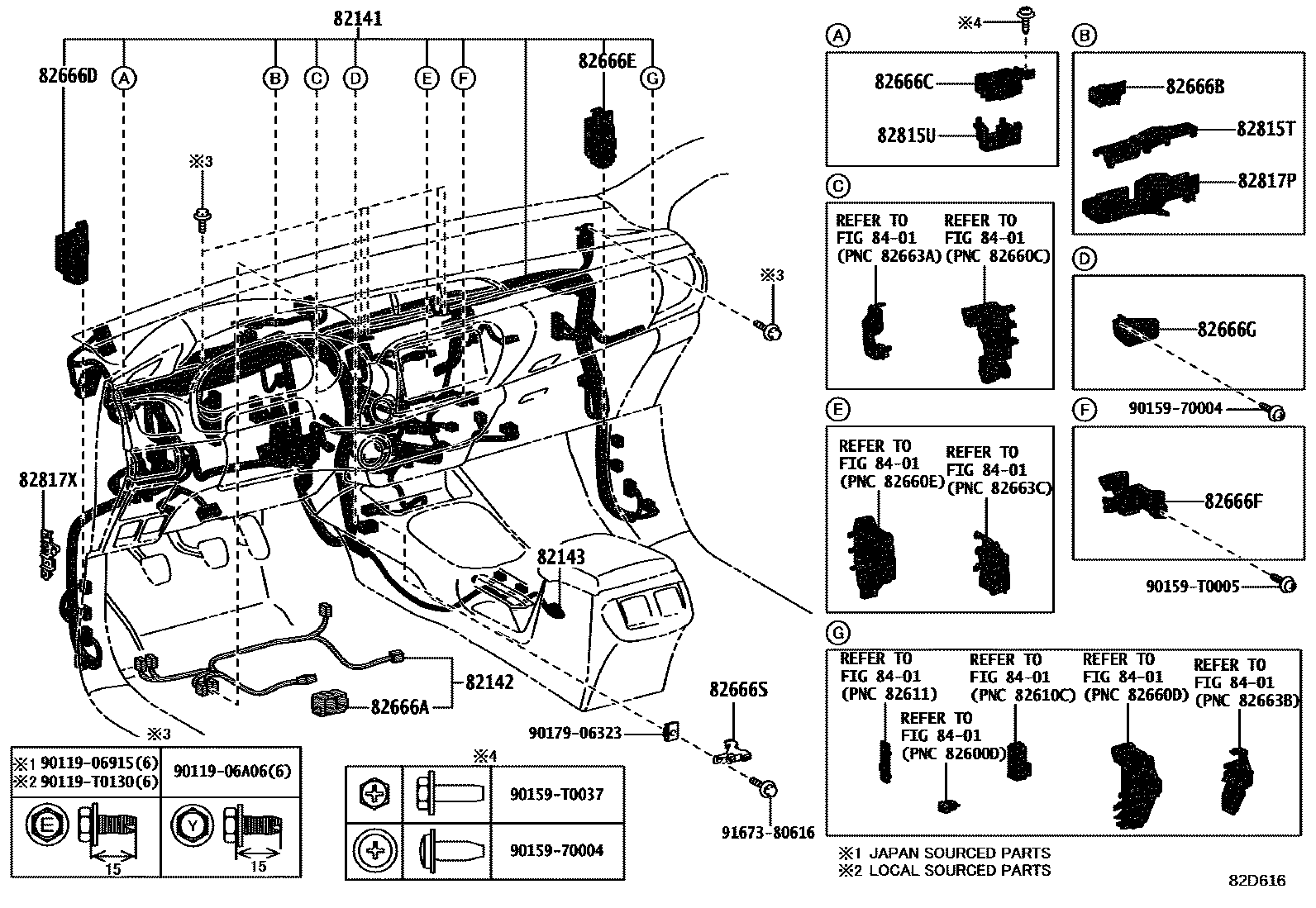

| 82141 | Dashboard wiring harness | 8214C-KK240 · 8214C-KK250 · 8214C-KK270 · 8214C-KK280 · 8214C-KK290 · 8214C-KK380 · 8214C-KK390 · 8214C-KK400 · 8214C-KK410 · 8214C-KK420 · 8214C-KK430 · 8214C-KK440 · 8214C-KK450 · 8214C-KK460 · 8214C-KK480 · 8214C-KK490 · 8214C-KK500 · 8214C-KK510 · 8214C-KK520 · 8214C-KK530 · 8214C-KK550 · 8214C-KK570 · 8214C-KK580 · 8214C-KK590 · 8214C-KK600 · 8214C-KK610 · 8214C-KK620 · 8214C-KK630 · 8214C-KK650 · 8214C-KK670 · 8214C-KK680 · 8214C-KK690 · 8214C-KK700 · 8214C-KK710 · 8214C-KK720 · 8214C-KK730 · 8214C-KK740 · 8214C-KK750 · 8214C-KK760 · 8214C-KK770 · 8214C-KK780 · 8214C-KK790 · 8214C-KK810 · 8214C-KK820 · 8214C-KK840 · 8214C-KK850 · 8214C-KK890 · 8214C-KKA30 · 8214C-KKA40 · 8214C-KKA50 · 8214C-KKA60 · 8214C-KKA70 · 8214C-KKA90 · 8214C-KKB00 · 8214C-KKB10 · 8214C-KKB40 · 8214C-KKB50 · 8214C-KKB90 · 8214C-KKC00 · 8214C-KKC20 · 8214C-KKC30 · 8214C-KKC60 · 8214C-KKC70 · 8214C-KKC80 · 8214C-KKC90 · 8214C-KKD00 · 8214C-KKD10 · 8214C-KKD20 · 8214C-KKD30 · 8214C-KKD40 · 8214C-KKD50 · 8214C-KKD80 · 8214C-KKD90 · 8214C-KKE00 · 8214C-KKE10 · 8214C-KKE40 · 8214C-KKE50 · 8214C-KKE80 · 8214C-KKE90 · 8214C-KKF00 · 8214C-KKF10 · 8214C-KKF20 · 8214C-KKF30 · 8214C-KKF40 · 8214C-KKF50 · 8214C-KKF60 · 8214C-KKF70 · 8214C-KKF80 · 8214C-KKG10 · 8214C-KKG30 · 8214C-KKG40 · 8214C-KKG50 · 8214C-KKG70 · 8214C-KKG80 · 8214C-KKJ10 · 8214C-KKJ20 · 8214C-KKJ30 · 8214C-KKJ40 · 8214C-KKJ80 · 8214C-KKJ90 · 8214C-KKK00 · 8214C-KKK20 · 8214C-KKK30 · 8214C-KKK80 · 8214C-KKK90 · 8214C-KKL00 · 8214C-KKL30 · 8214C-KKL50 · 8214C-KKL70 · 8214C-KKL80 · 8214C-KKL90 · 8214C-KKM10 · 8214C-KKM30 · 8214C-KKM40 · 8214C-KKM60 · 8214C-KKN50 · 8214C-KKN60 · 8214C-KKN70 · 8214C-KKN80 · 8214C-KKN90 · 8214C-KKP00 · 8214C-KKP10 · 8214C-KKP20 · 8214C-KKP30 · 8214C-KKP40 · 8214C-KKP50 · 8214C-KKP60 · 8214C-KKP70 · 8214C-KKP80 · 8214C-KKP90 · 8214C-KKQ30 · 8214C-KKQ60 · 8214C-KKQ70 · 8214C-KKQ80 · 8214C-KKQ90 · 8214C-KKR00 · 8214C-KKR10 · 8214C-KKR20 · 8214C-KKR30 · 8214C-KKR40 · 8214C-KKR50 · 8214C-KKR60 · 8214C-KKR70 · 8214C-KKR80 · 8214C-KKR90 · 8214C-KKS20 · 8214C-KKS40 · 8214C-KKS60 · 8214C-KKS70 · 8214C-KKS80 · 8214C-KKS90 · 8214C-KKT00 · 8214C-KKT10 · 8214C-KKT20 · 8214C-KKT30 · 8214C-KKT40 · 8214C-KKT50 · 8214C-KKT60 · 8214C-KKT80 · 8214C-KKU00 · 8214C-KKU10 · 8214C-KKU40 · 8214C-KKU50 · 8214C-KKU60 · 8214C-KKU70 · 8214C-KKV20 · 8214C-KKV30 · 8214C-KKV40 · 8214C-KKV50 · 8214C-KKV60 · 8214C-KKV90 · 8214C-KKW00 · 8214C-KKW10 · 8214C-KKW11 · 8214C-KKW20 · 8214C-KKW30 · 8214C-KKW40 · 8214C-KKW41 · 8214C-KKW50 · 8214C-KKW60 · 8214C-KKW70 · 8214C-KKW80 · 8214C-KKX00 · 8214C-KKX10 · 8214C-KKX20 · 8214C-KKX30 · 8214C-KKX40 · 8214C-KKX50 · 8214C-KKX60 · 8214C-KKX80 · 8214C-KKX90 · 8214C-KKY00 · 8214C-KKY10 · 8214C-KKY20 · 8214C-KKY30 · 8214C-KKY40 · 8214C-KKY50 · 8214C-KKY60 · 8214C-KKY70 · 8214C-KKY80 · 8214C-KKY90 · 8214C-KKZ00 · 8214C-KKZ20 · 8214C-KKZ30 · 8214C-KKZ40 · 8214C-KKZ50 · 8214C-KKZ60 · 8214C-KKZ70 · 8214C-KKZ80 · 8214C-KKZ90 · 8214C-KKZ91 · 8214D-KK010 · 8214D-KK011 · 8214D-KK020 · 8214D-KK030 · 8214D-KK031 · 8214D-KK040 · 8214D-KK050 · 8214D-KK060 · 8214D-KK070 · 8214D-KK080 · 8214D-KK090 · 8214D-KK100 · 8214D-KK110 · 8214D-KK120 · 8214D-KK130 · 8214D-KK140 · 8214D-KK170 · 8214D-KK180 · 8214D-KK190 · 8214D-KK200 · 8214D-KK220 · 8214D-KK230 · 8214D-KK250 · 8214D-KK260 · 8214D-KK270 · 8214D-KK280 · 8214D-KK290 · 8214D-KK300 · 8214D-KK320 · 8214D-KK330 · 8214D-KK340 · 8214D-KK350 · 8214D-KK360 · 8214D-KK370 · 8214D-KK380 · 8214D-KK390 · 8214D-KK400 · 8214D-KK410 · 8214D-KK411 · 8214D-KK430 · 8214D-KK440 · 8214D-KK450 · 8214D-KK460 · 8214D-KK470 · 8214D-KK480 · 8214D-KK490 · 8214D-KK500 · 8214D-KK510 · 8214D-KK520 · 8214D-KK530 · 8214D-KK540 · 8214D-KK560 · 8214D-KK570 · 8214D-KK580 · 8214D-KK590 · 8214D-KK600 · 8214D-KK610 · 8214D-KK640 · 8214D-KK650 · 8214D-KK660 · 8214D-KK670 · 8214D-KK690 · 8214D-KK700 · 8214D-KK720 · 8214D-KK730 · 8214D-KK740 · 8214D-KK750 · 8214D-KK760 · 8214D-KK770 · 8214D-KK780 · 8214D-KK790 · 8214D-KK800 · 8214D-KK810 · 8214D-KK820 · 8214D-KK830 · 8214D-KK840 · 8214D-KK850 · 8214D-KK870 · 8214D-KK880 · 8214D-KK890 · 8214D-KKA00 · 8214D-KKA10 · 8214D-KKA20 · 8214D-KKA30 · 8214D-KKA40 · 8214D-KKA50 · 8214D-KKA60 · 8214D-KKA70 · 8214D-KKA80 · 8214D-KKA90 · 8214D-KKB00 · 8214D-KKB10 · 8214D-KKB20 · 8214D-KKB30 · 8214D-KKB40 · 8214D-KKB60 · 8214D-KKB80 · 8214D-KKB90 · 8214D-KKC00 · 8214D-KKC10 · 8214D-KKC60 · 8214D-KKC80 · 8214D-KKD00 · 8214D-KKD10 · 8214D-KKD20 · 8214D-KKD30 · 8214D-KKD40 · 8214D-KKD70 · 8214D-KKE90 · 8214D-KKF00 · 8214D-KKF10 · 8214D-KKF30 · 8214D-KKF60 · 8214D-KKG50 · 8214D-KKG60 · 8214D-KKG70 · 8214D-KKG80 · 8214D-KKJ30 · 8214D-KKJ40 · 8214D-KKJ50 · 8214D-KKJ60 · 8214D-KKJ70 · 8214D-KKL20 · 8214D-KKL40 · 8214D-KKL60 · 8214D-KKL70 · 8214D-KKL80 · 8214D-KKL90 · 8214D-KKM00 · 8214D-KKM10 · 8214D-KKM20 · 8214D-KKM30 · 8214D-KKM40 · 8214D-KKM60 · 8214D-KKM80 · 8214D-KKM90 · 8214D-KKN00 · 8214D-KKN10 · 8214D-KKN20 · 8214D-KKN30 · 8214D-KKN40 · 8214D-KKN50 · 8214D-KKN60 · 8214D-KKN70 · 8214D-KKN80 · 8214D-KKP00 · 8214D-KKP30 · 8214D-KKP40 · 8214D-KKP60 · 8214D-KKP80 · 8214D-KKQ10 · 8214D-KKQ50 · 8214D-KKQ70 · 8214D-KKQ80 · 8214D-KKQ90 · 8214D-KKR00 · 8214D-KKR10 · 8214D-KKS90 · 8214E-KKJ10 · 8214E-KKJ20 · 8214E-KKJ40 · 8214F-KK070 · 8214F-KK100 · 8214F-KK120 · 8214F-KK150 · 8214F-KK220 · 8214F-KK230 · 8214F-KK250 · 8214F-KK260 · 8214F-KK270 · 8214F-KK280 · 8214F-KK290 · 8214F-KK300 · 8214F-KK310 · 8214F-KK320 · 8214F-KK330 · 8214F-KK390 · 8214F-KK400 · 8214F-KK410 · 8214F-KK420 · 8214F-KK430 · 8214F-KK440 · 8214F-KK450 · 8214F-KK470 · 8214F-KK480 · 8214F-KK490 · 8214F-KK500 · 8214F-KK510 · 8214F-KK520 · 8214F-KK530 · 8214F-KK540 · 8214F-KK550 · 8214F-KK560 · 8214F-KK570 · 8214F-KK580 · 8214F-KK600 · 8214F-KK660 · 8214F-KK720 · 8214F-KK790 · 8214F-KK800 · 8214F-KK810 · 8214F-KK820 · 8214F-KK830 · 8214F-KKA40 · 8214F-KKA60 · 8214F-KKA70 · 8214F-KKA80 · 8214F-KKA90 · 8214F-KKB00 · 8214F-KKB10 · 8214F-KKB20 · 8214F-KKB30 · 8214F-KKB60 · 8214F-KKB61 · 8214F-KKB80 · 8214F-KKC00 · 8214F-KKD40 · 8214F-KKD50 · 8214F-KKD60 · 8214F-KKD70 · 8214F-KKD80 · 8214F-KKD90 · 8214F-KKE00 · 8214F-KKE10 · 8214F-KKE20 · 8214F-KKE30 · 8214F-KKE40 · 8214F-KKE50 · 8214F-KKE60 · 8214F-KKE90 · 8214F-KKG70 · 8214F-KKU90 · 8214F-KKV60 · 8214F-KKW00 · 8214G-KKL70 · 8214G-KKN20 · 8214G-KKN80 · 8214G-KKN90 · 8214G-KKP70 · 8214G-KKP80 · 8214G-KKQ30 · 8214G-KKQ40 · 8214G-KKQ50 · 8214G-KKT20 · 8214G-KKT30 · 8214G-KKT40 · 8214G-KKT50 · 8214G-KKT60 · 8214G-KKT80 · 8214G-KKT90 · 8214G-KKU00 · 8214G-KKU10 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-KK610 · 82142-KK630 · 82142-KK650 · 82142-KK660 · 82142-KK670 · 82142-KK680 · 82142-KK690 · 82142-KK700 · 82142-KK720 · 82142-KK730 · 82142-KK760 · 82142-KK770 · 82142-KK780 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-KK390 · 82143-KK400 · 82143-KK690 · 82143-KK700 · 82143-KK740 · 82143-KK750 · 82143-KK760 · 82143-KK770 |

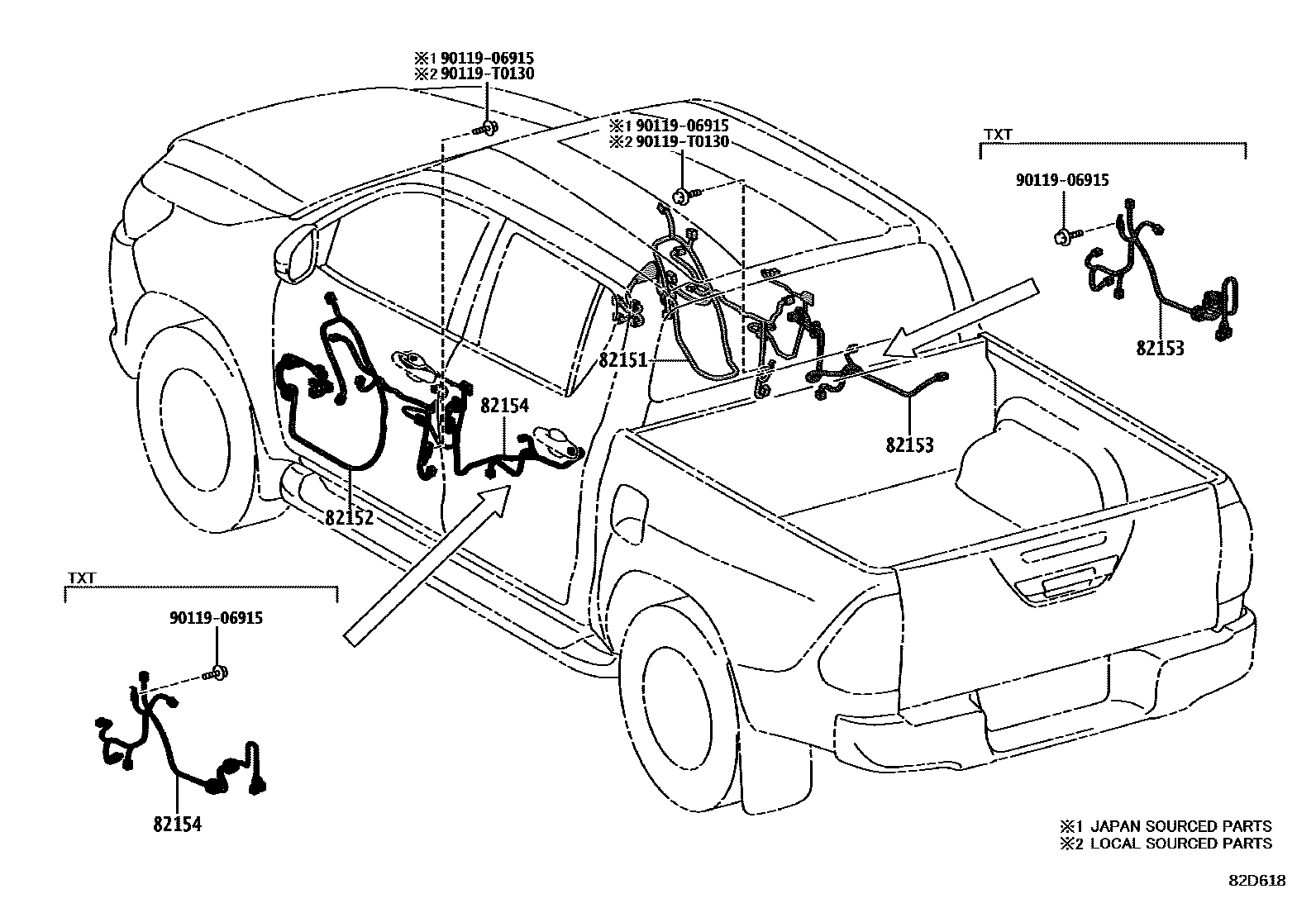

| 82151 | Right front door wiring harness | 82151-KKM90 · 82151-KKN00 · 82151-KKN10 · 82151-KKN20 · 82151-KKN30 · 82151-KKN50 · 82151-KKN60 · 82151-KKN70 · 82151-KKN90 · 82151-KKP00 · 82151-KKP20 · 82151-KKP30 · 82151-KKP40 · 82151-KKP50 · 82151-KKP70 · 82151-KKP80 · 82151-KKP90 · 82151-KKQ00 · 82151-KKQ10 · 82151-KKQ30 · 82151-KKQ40 · 82151-KKQ50 · 82151-KKQ60 · 82151-KKQ70 · 82151-KKQ80 · 82151-KKQ90 · 82151-KKR00 · 82151-KKR20 · 82151-KKR30 · 82151-KKR40 · 82151-KKR70 · 82151-KKR80 · 82151-KKR90 · 82151-KKS00 · 82151-KKS10 · 82151-KKS20 · 82151-KKS30 · 82151-KKS40 · 82151-KKS50 · 82151-KKS60 · 82151-KKS70 · 82151-KKS80 · 82151-KKS90 · 82151-KKT00 · 82151-KKT10 · 82151-KKY70 · 82197-KK010 · 82197-KK020 · 82197-KK030 · 82197-KK050 · 82197-KK110 · 82197-KK120 · 82197-KK130 · 82197-KK140 · 82197-KK150 · 82197-KK160 · 82197-KK170 · 82197-KK370 · 82197-KK410 · 82197-KK420 · 82197-KK430 · 82197-KK440 · 82197-KK450 · 82197-KK460 · 82197-KK470 · 82197-KK480 · 82197-KK490 · 82197-KK770 · 82197-KK780 · 82197-KK790 · 82197-KK800 · 82197-KK850 · 82197-KK860 · 82197-KK870 · 82197-KK880 · 82197-KK890 · 82197-KKA00 · 82197-KKA10 · 82197-KKA20 · 82197-KKA30 · 82197-KKA40 · 82197-KKA50 · 82197-KKA80 · 82197-KKA90 · 82197-KKB00 · 82197-KKB10 · 82197-KKB20 · 82197-KKB30 · 82197-KKB40 · 82197-KKB50 · 82197-KKB60 · 82197-KKB70 · 82197-KKB80 · 82197-KKB90 · 82197-KKC00 · 82197-KKC10 · 82197-KKC20 · 82197-KKC30 |
| 82152 | Left front door wiring harness | 82152-KKJ80 · 82152-KKJ90 · 82152-KKK00 · 82152-KKK10 · 82152-KKK30 · 82152-KKK40 · 82152-KKK60 · 82152-KKK70 · 82152-KKK90 · 82152-KKL00 · 82152-KKL10 · 82152-KKL40 · 82152-KKL50 · 82152-KKL60 · 82152-KKL70 · 82152-KKL90 · 82152-KKM00 · 82152-KKM10 · 82152-KKM40 · 82152-KKM50 · 82152-KKM60 · 82152-KKM70 · 82152-KKM80 · 82152-KKN00 · 82152-KKN50 · 82152-KKN60 · 82152-KKN70 · 82152-KKN80 · 82152-KKN90 · 82152-KKP00 · 82152-KKP10 · 82152-KKP30 · 82152-KKP40 · 82152-KKP60 · 82152-KKP70 · 82152-KKP80 · 82152-KKP90 · 82152-KKQ10 · 82152-KKQ20 · 82152-KKQ30 · 82152-KKQ40 · 82152-KKQ50 · 82152-KKQ60 · 82152-KKQ70 · 82152-KKV00 · 82152-KKW00 · 82152-KKW10 · 82152-KKW20 · 82152-KKW30 · 82152-KKW40 · 82152-KKW50 · 82152-KKX00 · 82152-KKX10 · 82152-KKX20 · 82152-KKX30 · 82152-KKX40 · 82152-KKX50 · 82152-KKX60 · 82152-KKX70 · 82152-KKX80 · 82152-KKX90 · 82152-KKY00 · 82152-KKY10 · 82152-KKY20 · 82152-KKY40 · 82152-KKY60 · 82152-KKY70 · 82152-KKY90 · 82198-KK400 · 82198-KK410 · 82198-KK420 · 82198-KK430 · 82198-KK440 · 82198-KK450 · 82198-KK460 · 82198-KK490 · 82198-KK500 · 82198-KK510 · 82198-KK520 · 82198-KK530 · 82198-KK540 · 82198-KK550 · 82198-KK560 · 82198-KK570 · 82198-KK580 · 82198-KK590 · 82198-KK600 · 82198-KK610 · 82198-KK620 · 82198-KK630 · 82198-KK640 · 82198-KK650 · 82198-KK660 · 82198-KK670 · 82198-KK720 · 82198-KK730 · 82198-KK740 · 82198-KK750 |
| 82153 | Rear door wiring harness No. 1 | 82153-KK240 · 82153-KK260 · 82153-KK360 · 82153-KK370 · 82153-KK390 · 82153-KK400 · 82153-KK420 · 82153-KK430 · 82153-KK460 · 82153-KK540 · 82153-KK640 · 82153-KK650 · 82153-KK660 · 82153-KK670 · 82153-KK680 · 82153-KK690 |
| 82154 | Rear door wiring harness No. 2 | 82154-KK380 · 82154-KK390 · 82154-KK400 · 82154-KK410 · 82154-KK430 · 82154-KK440 · 82154-KK460 · 82154-KK470 · 82154-KK500 · 82154-KK580 · 82154-KK620 · 82154-KK630 · 82154-KK640 · 82154-KK650 · 82154-KK660 · 82154-KK670 |

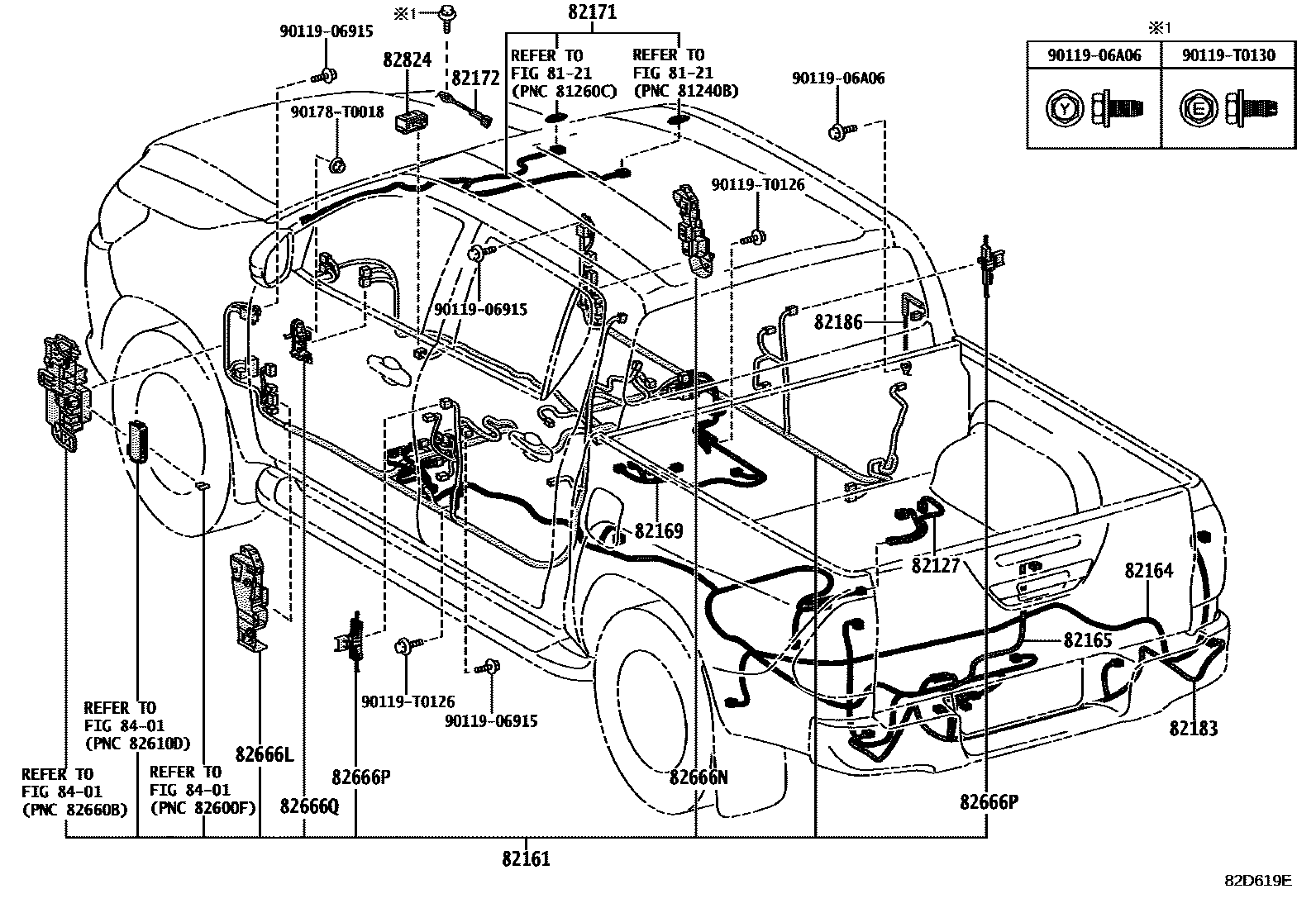

| 82161 | floor wiring harness | 8219F-KK010 · 8219F-KK020 · 8219F-KK030 · 8219F-KK040 · 8219F-KK060 · 8219F-KK070 · 8219F-KK080 · 8219F-KK081 · 8219F-KK091 · 8219F-KK130 · 8219F-KK131 · 8219F-KK140 · 8219F-KK141 · 8219F-KK150 · 8219F-KK151 · 8219F-KK160 · 8219F-KK161 · 8219F-KK170 · 8219F-KK171 · 8219F-KK180 · 8219F-KK181 · 8219F-KK190 · 8219F-KK191 · 8219F-KK200 · 8219F-KK201 · 8219F-KK220 · 8219F-KK221 · 8219F-KK270 · 8219F-KK271 · 8219F-KK310 · 8219F-KK311 · 8219F-KK320 · 8219F-KK321 · 8219F-KK380 · 8219F-KK381 · 8219F-KK400 · 8219F-KK401 · 8219F-KK440 · 8219F-KK441 · 8219F-KK470 · 8219F-KK471 · 8219F-KK550 · 8219F-KK551 · 8219F-KK561 · 8219F-KK590 · 8219F-KK591 · 8219F-KK630 · 8219F-KK631 · 8219F-KK640 · 8219F-KK641 · 8219F-KK670 · 8219F-KK671 · 8219F-KK700 · 8219F-KK720 · 8219F-KK730 · 8219F-KK740 · 8219F-KK750 · 8219F-KK770 · 8219F-KK780 · 8219F-KK790 · 8219F-KK791 · 8219F-KK800 · 8219F-KK801 · 8219F-KK820 · 8219F-KK821 · 8219F-KK830 · 8219F-KK831 · 8219F-KK840 · 8219F-KK841 · 8219F-KK850 · 8219F-KK851 · 8219F-KK860 · 8219F-KK890 · 8219F-KK891 · 8219F-KKA30 · 8219F-KKA31 · 8219F-KKA40 · 8219F-KKA41 · 8219F-KKA70 · 8219F-KKA80 · 8219F-KKA81 · 8219F-KKB30 · 8219F-KKB31 · 8219F-KKB90 · 8219F-KKB91 · 8219F-KKJ30 · 8219F-KKJ31 · 8219F-KKJ40 · 8219F-KKJ60 · 8219F-KKJ61 · 8219F-KKJ70 · 8219F-KKJ71 · 8219F-KKK00 · 8219F-KKK01 · 8219F-KKK10 · 8219F-KKK11 · 8219F-KKK30 · 8219F-KKK31 · 8219F-KKK40 · 8219F-KKK41 · 8219F-KKK70 · 8219F-KKK71 · 8219G-KK690 · 8219G-KK700 · 8219G-KK730 · 8219G-KK731 · 8219G-KK750 · 8219G-KK751 · 8219G-KK760 · 8219G-KK761 · 8219G-KK780 · 8219G-KK781 · 8219G-KK790 · 8219G-KK791 · 8219G-KK800 · 8219G-KK801 · 8219G-KKB80 · 8219G-KKB90 · 8219G-KKC00 · 8219G-KKC10 · 8219G-KKC30 · 8219G-KKC31 · 8219G-KKC50 · 8219G-KKC60 · 8219G-KKC70 · 8219G-KKC80 · 8219G-KKC90 · 8219G-KKD00 · 8219G-KKG90 · 8219G-KKG91 · 8219G-KKJ00 · 8219G-KKJ01 · 8219G-KKJ10 · 8219G-KKJ20 · 8219G-KKJ30 · 8219G-KKJ31 · 8219G-KKJ40 · 8219G-KKJ41 · 8219G-KKL01 · 8219G-KKL11 · 8219H-KK550 · 8219H-KK560 · 8219H-KK570 · 8219H-KK580 · 8219H-KK590 · 8219H-KK600 · 8219H-KK610 · 8219H-KK620 · 8219H-KK630 · 8219H-KK640 · 8219H-KK650 · 8219H-KK660 · 8219H-KK670 · 8219H-KK680 · 8219H-KK690 · 8219H-KK700 · 8219H-KKL90 · 8219H-KKM00 · 8219H-KKM10 · 8219H-KKM20 · 8219H-KKM30 · 8219H-KKM40 · 8219H-KKM50 · 8219H-KKM60 · 8219H-KKM70 · 8219H-KKM90 · 8219H-KKN00 · 8219H-KKN10 · 8219H-KKN20 · 8219H-KKN30 · 8219H-KKN50 · 8219H-KKN80 · 8219H-KKN90 · 8219H-KKP00 · 8219H-KKP10 · 8219H-KKP20 · 8219H-KKP30 · 8219H-KKP40 · 8219H-KKP50 · 8219H-KKP60 · 8219H-KKP70 · 8219H-KKP80 · 8219H-KKP90 · 8219H-KKQ00 · 8219H-KKQ10 · 8219H-KKQ20 · 8219H-KKQ30 · 8219H-KKQ40 · 8219H-KKQ50 · 8219H-KKQ60 · 8219H-KKQ70 · 8219H-KKQ80 · 8219H-KKQ90 · 8219H-KKR00 · 8219H-KKR10 · 8219H-KKR20 · 8219H-KKR30 · 8219H-KKR40 · 8219H-KKR50 · 8219H-KKR60 · 8219H-KKR70 · 8219H-KKR80 · 8219H-KKR90 · 8219H-KKS00 · 8219H-KKS10 · 8219H-KKS20 · 8219H-KKS30 · 8219H-KKS40 · 8219H-KKS50 · 8219H-KKS60 · 8219H-KKS70 · 8219H-KKS80 · 8219H-KKS90 · 8219H-KKT00 · 8219H-KKT10 |
| 82164 | Frame wiring harness set | 82164-KK480 · 82164-KK490 · 82164-KK500 · 82164-KK510 · 82164-KK540 · 82164-KK550 · 82164-KK560 · 82164-KK570 · 82164-KK590 · 82164-KK600 · 82164-KK610 · 82164-KK620 · 82164-KK740 · 82164-KKA30 · 82164-KKB10 · 82164-KKB30 · 82164-KKB60 · 82164-KKB80 · 82164-KKC00 · 82164-KKC20 · 82164-KKC40 · 82164-KKC50 · 82164-KKC60 · 82164-KKC80 · 82164-KKC90 · 82164-KKD10 · 82164-KKD40 · 82164-KKD70 · 82164-KKD80 · 82164-KKD90 · 82164-KKE10 · 82164-KKE20 · 82164-KKE30 · 82164-KKE50 · 82164-KKE60 · 82164-KKE70 · 82164-KKE90 · 82164-KKF00 · 82164-KKF10 |
| 82165 | No. 2 frame wiring harness | 82165-KK070 · 82165-KK080 · 82165-KK090 · 82165-KK100 |
| 82169 | No. 3 frame wiring harness | 82169-KK030 |
| 82171 | Roof No. 1 wiring harness | 82171-KK470 · 82171-KK480 · 82171-KK490 · 82171-KK500 · 82171-KK510 · 82171-KK520 · 82171-KK530 · 82171-KK540 · 82171-KK550 · 82171-KK560 · 82171-KK570 · 82171-KK580 · 82171-KK600 · 82171-KK610 · 82171-KKB80 · 82171-KKB90 · 82171-KKC00 · 82171-KKC10 · 82171-KKC20 · 82171-KKC30 · 82171-KKC40 |
| 82172 | Roof No. 2 wiring harness | 82172-KK010 |
| 82183 | Luggage No. 3 wiring harness | 82183-KK090 |
| 82186 | Rear window wiring harness No. 1 | 82186-KK030 · 82186-KK060 |

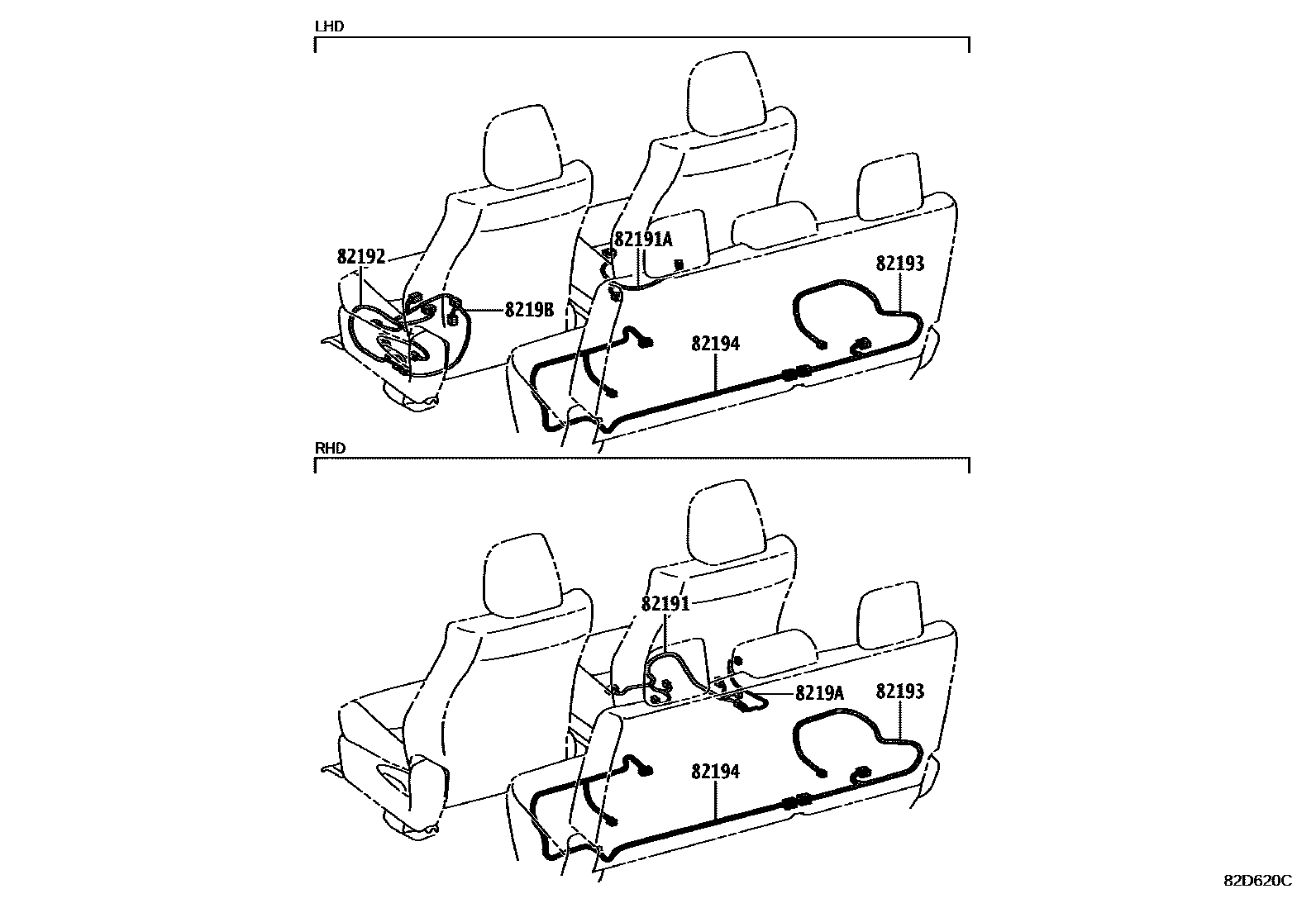

| 82191 | Front right seat wiring harness | 82191-0K050 · 82191-0K070 · 82191-0K120 · 82191-0K190 · 82191-0K200 |
| 82191A | Front right seat wiring harness | 82191-0K230 |
| 82192 | Front left seat wiring harness | 82192-0K060 · 82192-0K080 · 82192-0K090 · 82192-0K140 · 82192-0K170 · 82192-0K180 · 82192-0K200 |
| 82193 | Rear right seat wiring harness | 82193-0K010 · 82193-0K040 |
| 82194 | Rear left seat wiring harness | 82194-0K010 · 82194-0K040 |
| 8219A | Wire harness No. 2, right side of front seat | 8219A-0K050 · 8219A-0K070 · 8219A-0K160 · 8219A-0K190 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-0K050 · 8219B-0K060 · 8219B-0K120 · 8219B-0K130 |
| 82219A | sensor harness | 82219-0K010 · 82219-35020 |

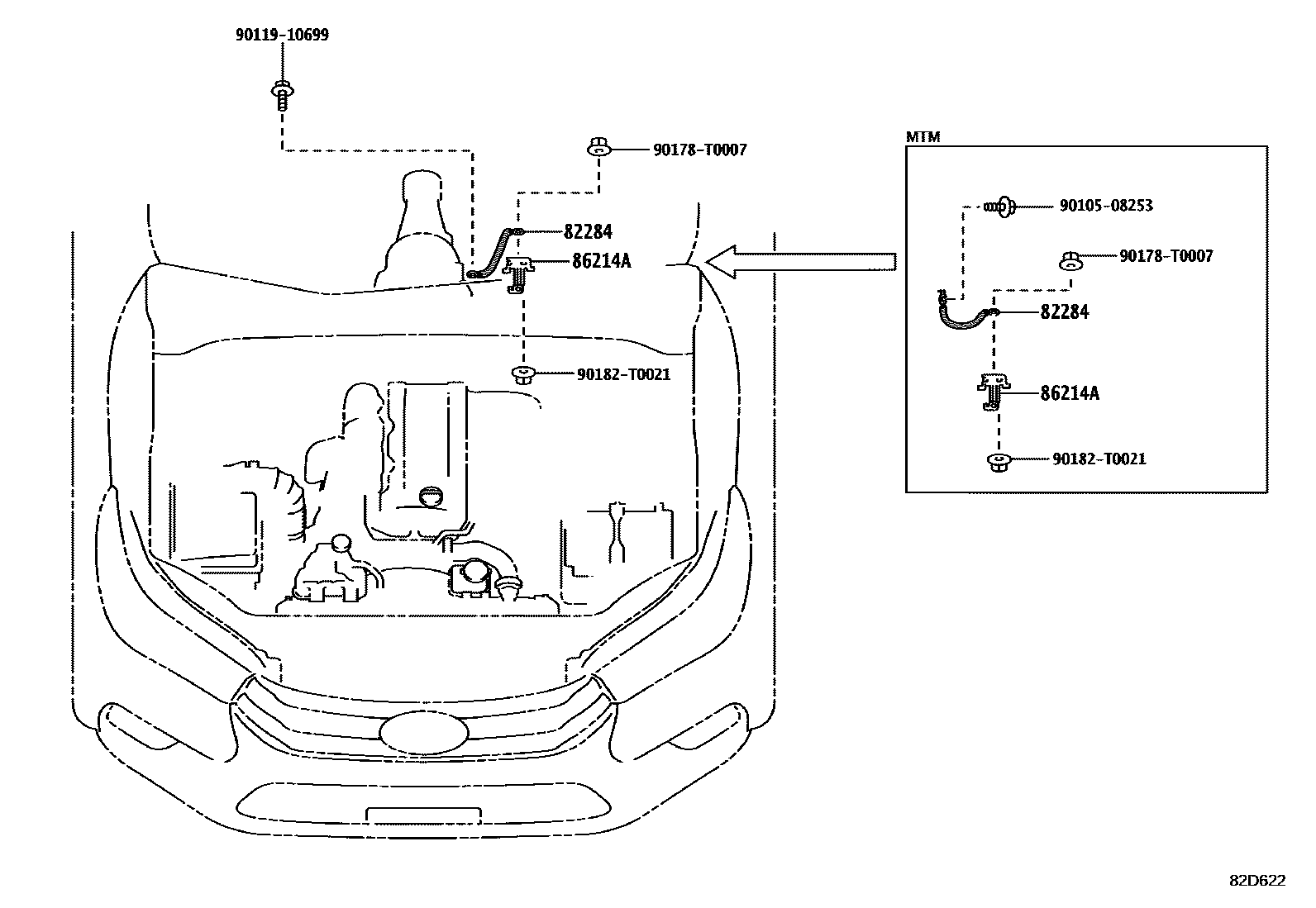

| 82284 | Ground wire | 82284-KK010 · 82284-KK020 · 82284-KK030 |
| 82666A | Connector holder No. 2 | 82666-0K200 |
| 82666B | No. 3 connector holder | 82666-0K160 · 82666-0K290 |
| 82666C | No. 4 connector holder | 82666-0K170 · 82666-0K180 |
| 82666D | No. 5 connector holder | 82666-0K210 |
| 82666E | No. 6 connector holder | 82666-0K220 |
| 82666F | No. 7 connector holder | 82666-0K230 · 82666-0K240 |
| 82666G | No. 8 connector holder | 82666-0K300 · 82666-0K310 |
| 82666L | No. 9 connector holder | 82666-0K250 |
| 82666N | No. 10 connector holder | 82666-0K260 |
| 82666P | No. 11 Connector Block | 82666-0K280 |
| 82666Q | No. 12 connector holder | 82666-0K410 |
| 82666S | No. 13 connector holder | 82666-0K390 |
