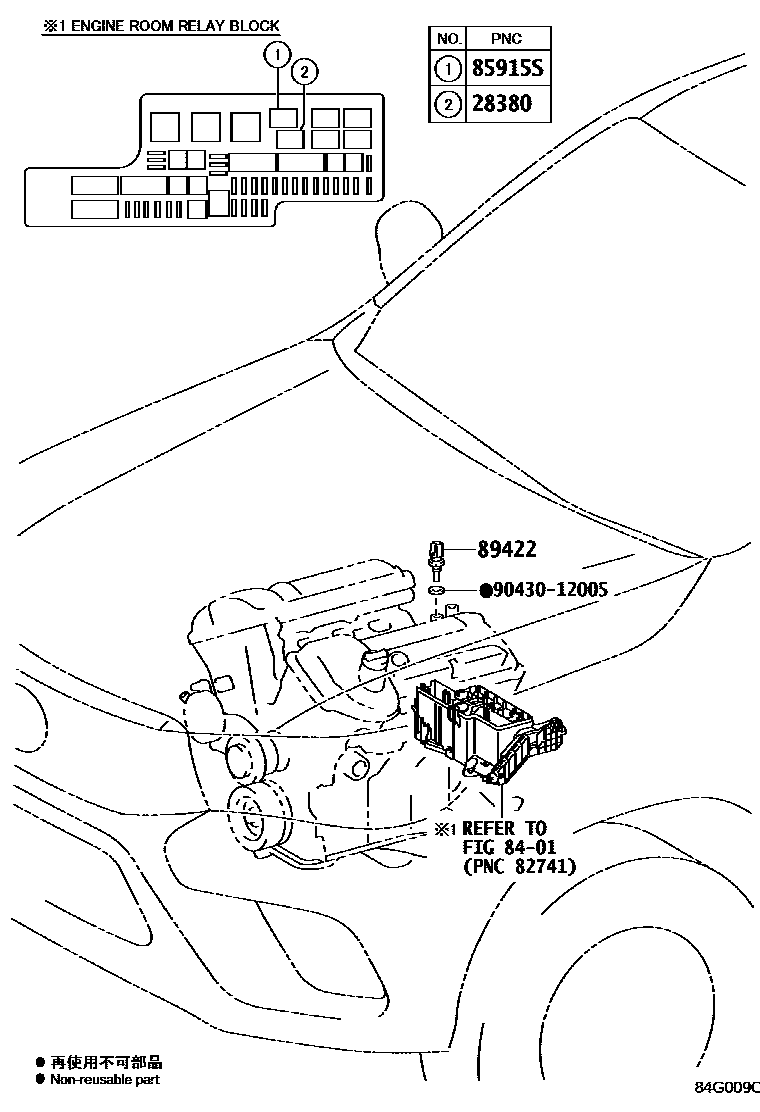

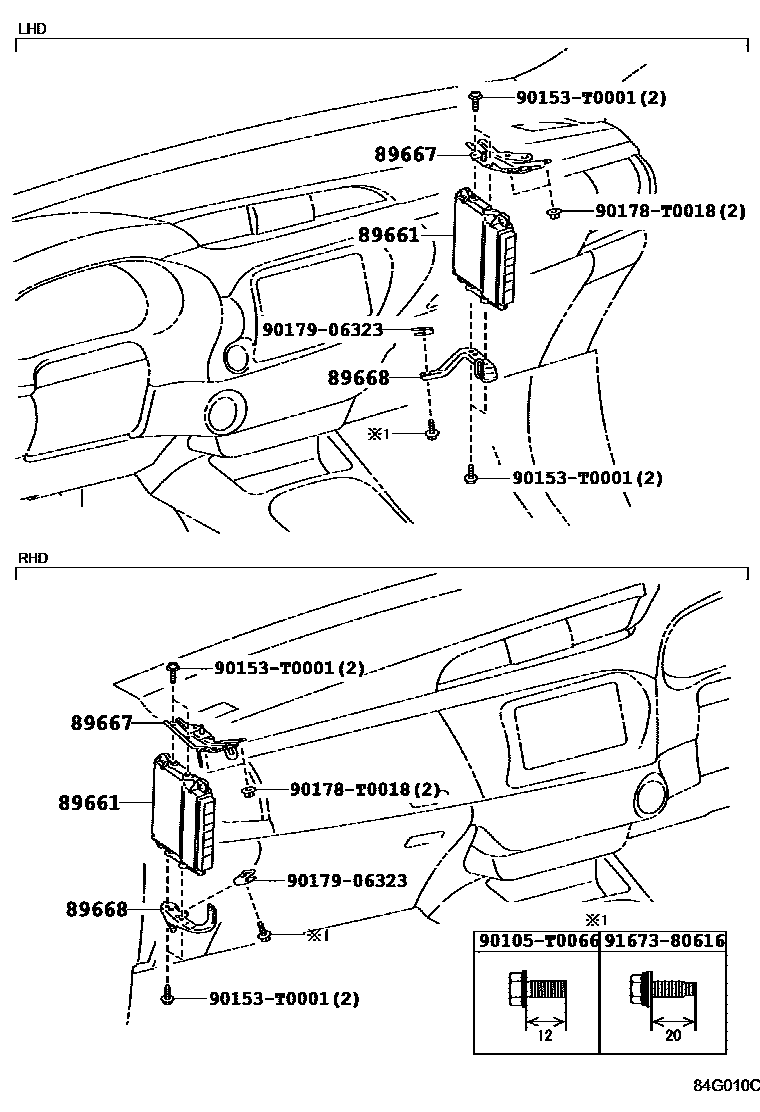

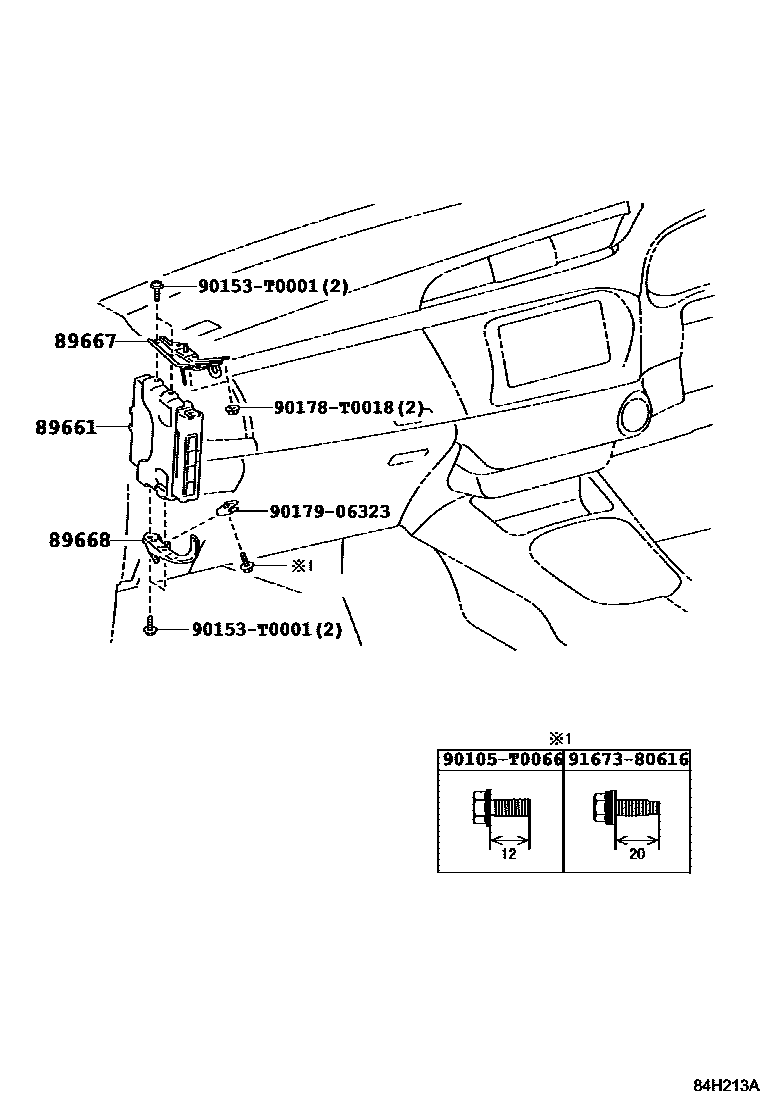

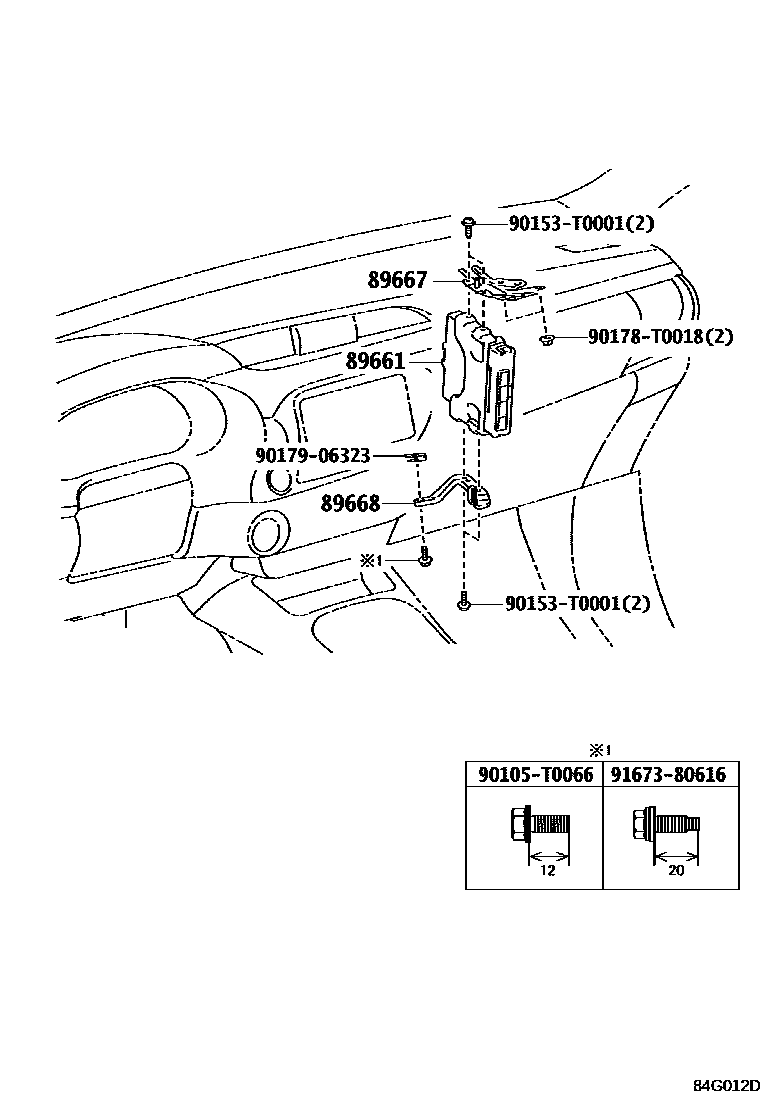

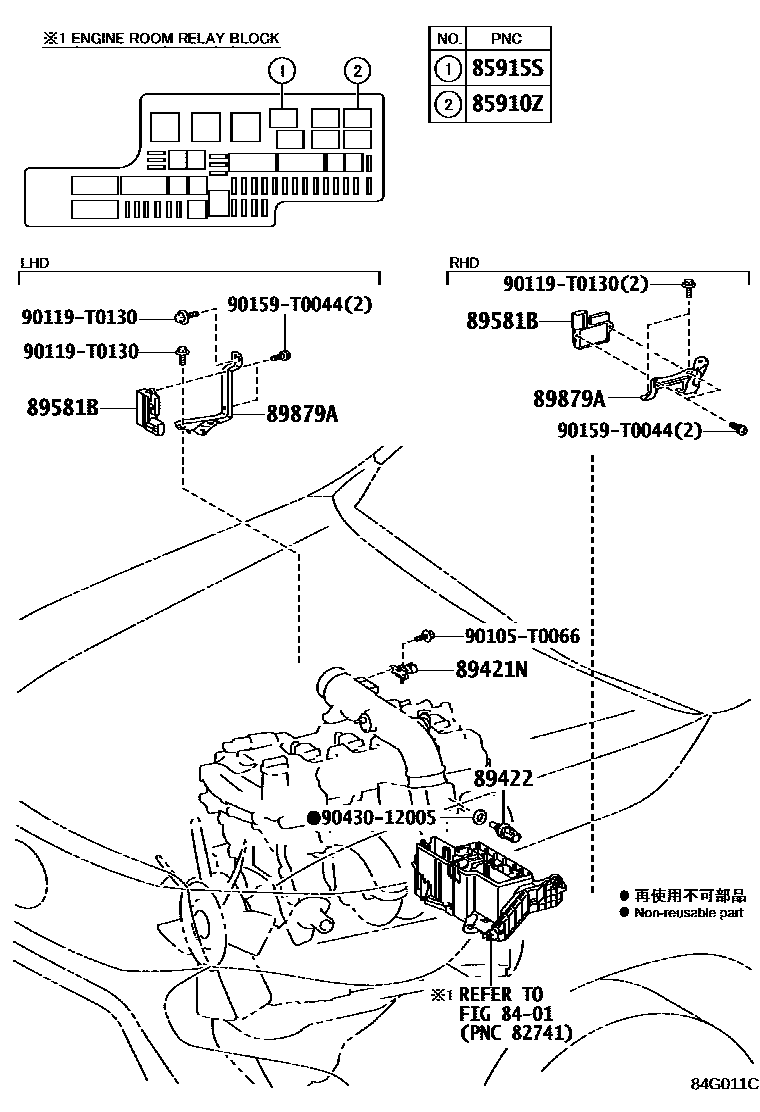

Toyota HILUX 电子燃油喷射系统 — Figure 8404
Toyota HILUX EPC diagram 8404, 电子燃油喷射系统, with 5 images and 10 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 28380 | Fuel pump relay assembly | 90080-87009 · 90987-04004 |
| 85910Z | Injection relay (for EFI) | 90987-02027 · 90987-T2001 |
| 85915S | Heater relay (for air-fuel ratio sensor) | 90987-02027 · 90987-T2001 |
| 89421N | CAPTEUR, PRESSION AIR | 89421-71010 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89581B | Air injection control driver | 89581-60010 |
| 89661 | Engine control ECU | 89661-F0080 · 89661-F0400 · 89661-F0510 · 89661-F0E70 · 89661-F0F70 · 89661-F0F80 · 89661-F0G20 · 89661-F0G40 · 89661-FAD00 · 89661-FAD10 · 89666-0KF00 · 89666-0KF10 · 89666-0KF20 · 89666-0KF30 · 89666-0KF40 · 89666-0KF60 · 89666-0KF80 · 89666-0KF90 · 89666-0KG00 · 89666-0KG90 · 89666-0KJ00 · 89666-0KJ01 · 89666-0KJ10 · 89666-0KJ11 · 89666-0KJ30 · 89666-0KJ41 · 89666-0KN70 · 89666-0KV10 · 89666-0KV30 · 89666-0KV40 · 89666-0KV70 · 89666-0KV80 · 89666-0KV90 · 89666-0KW00 · 89666-0KY00 · 89666-0KY20 · 89666-0KY40 · 89666-0KY60 · 89666-0KZ51 |
| 89667 | Engine control ECU bracket | 89667-0K070 · 89667-0K090 · 89667-0K100 · 89667-0K220 |
| 89668 | No. 2 engine control ECU bracket | 89668-0K090 · 89668-0K100 · 89668-0K110 · 89668-0K180 · 89668-0K190 · 89668-0K230 · 89668-0K240 |
| 89879A | Injector driver bracket | 89589-0K010 · 89589-0K020 · 89589-0K040 |
