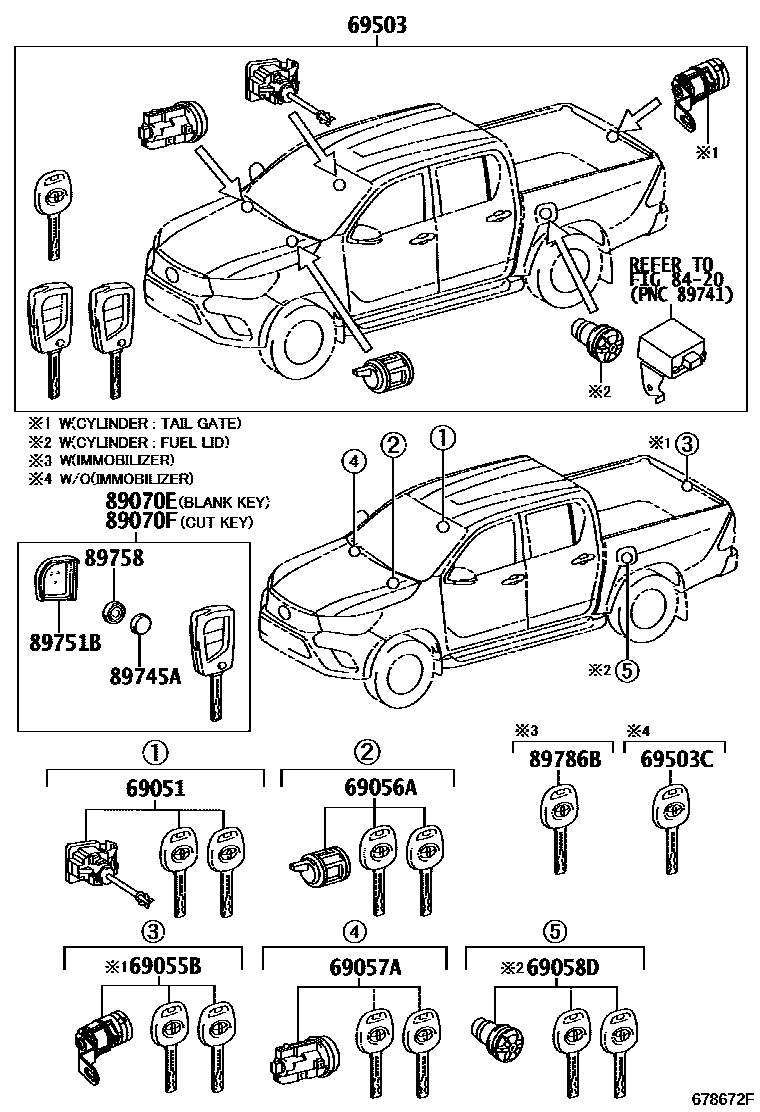

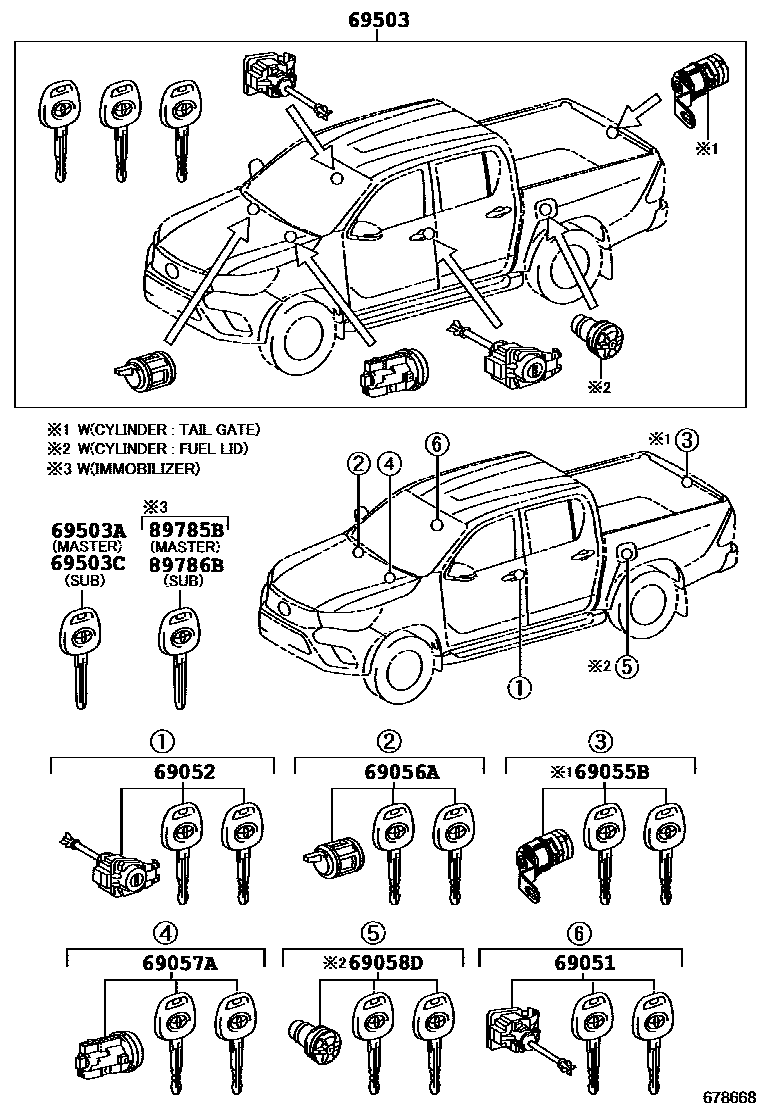

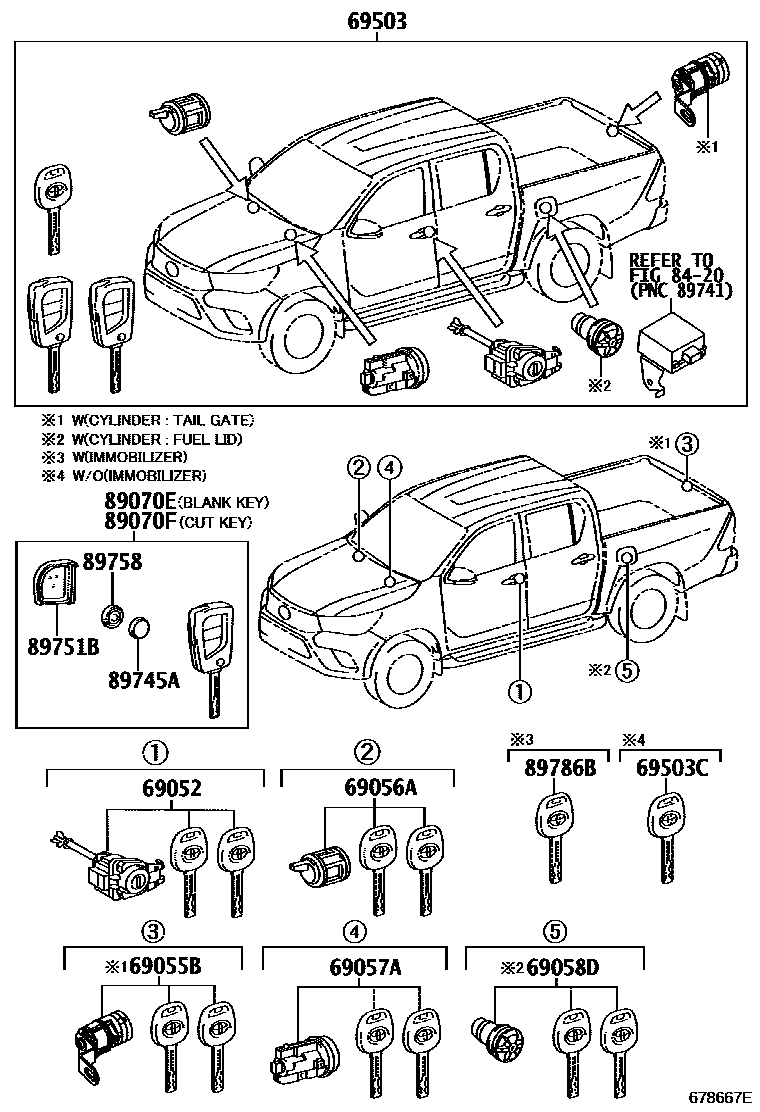

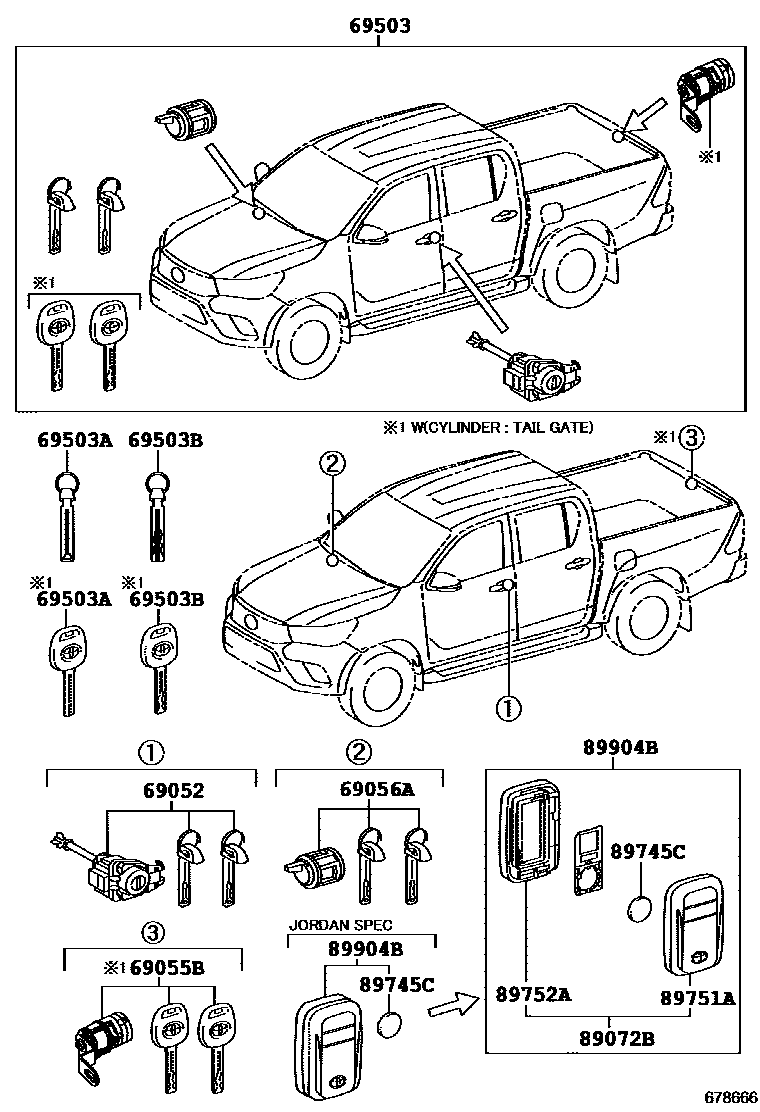

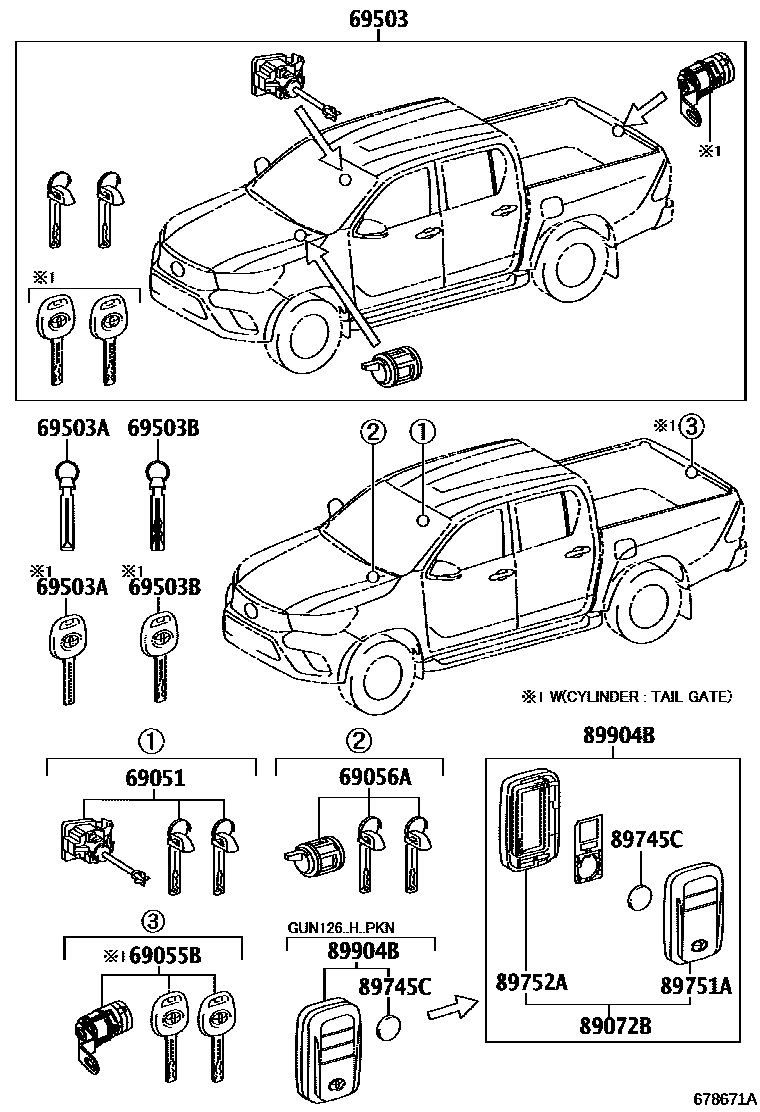

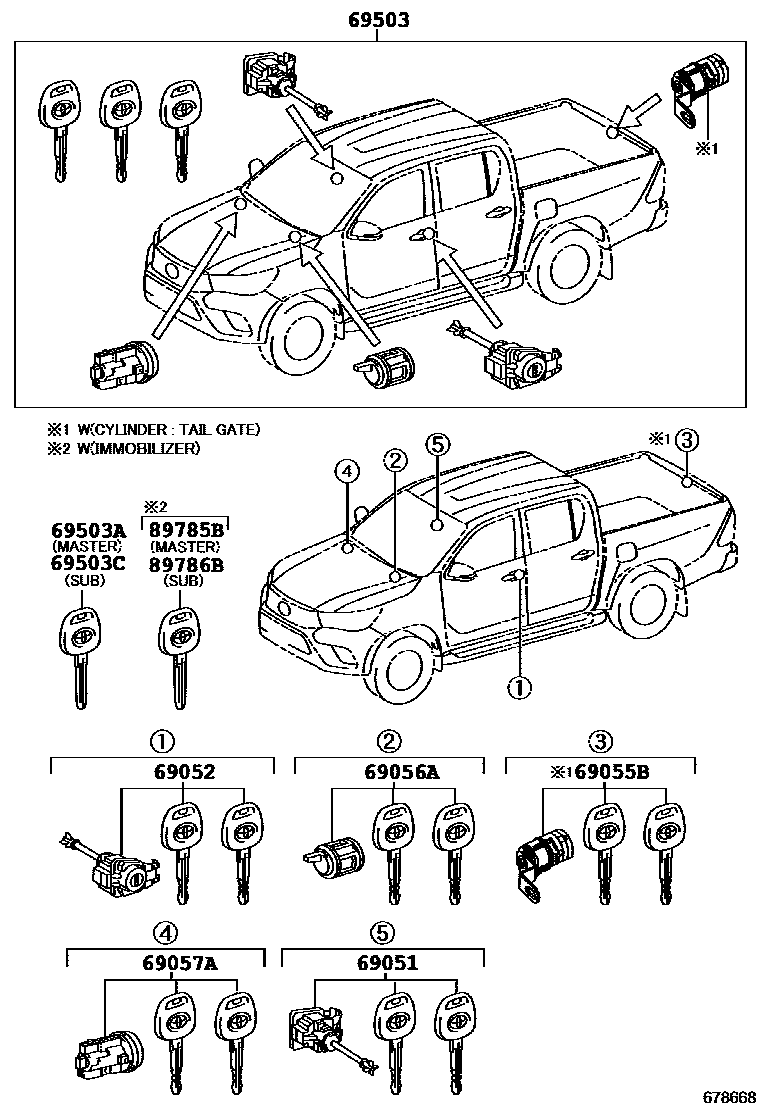

Toyota HILUX 锁芯组件 — Figure 6765
Toyota HILUX EPC diagram 6765, 锁芯组件, with 6 images and 22 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 69051 | Right door lock cylinder and key assembly | 69051-0K060 · 69051-0K070 · 69051-0K080 · 69051-0K090 · 69051-0K100 |
| 69052 | Left door lock cylinder and key assembly | 69052-0K050 · 69052-0K060 · 69052-0K070 |
| 69055B | Rear door lock cylinder and key assembly | 69055-0K060 · 69055-0K070 · 69055-0K080 |
| 69056A | Glove box lock cylinder and key assembly | 69056-0K040 · 69056-0K050 · 69056-0K060 |
| 69057A | Ignition switch lock cylinder and key assembly | 69057-0K200 · 69057-0K210 · 69057-0K220 · 69057-0K230 · 69057-0K340 |
| 69058D | Fuel tank filler cap lock cylinder and key assembly | 69058-0K030 · 69058-0K040 · 69058-0K050 · 69058-0K060 |
| 69503 | Door lock cylinder components | 69005-0KB10 · 69005-0KB20 · 69005-0KB40 · 69005-0KB50 · 69005-0KB70 · 69005-0KC00 · 69005-0KC50 · 69005-0KC70 · 69005-0KD10 · 69005-0KD30 · 69005-0KE90 · 69005-0KF30 · 69005-0KG20 · 69005-0KG40 · 89704-0K450 · 89704-0K451 · 89704-0KE50 · 89704-0KJ50 · 89704-0KJ60 · 89704-0KJ80 · 89704-0KJ81 · 89704-0KK00 · 89704-0KK20 · 89704-0KK21 · 89704-0KK30 · 89704-0KK31 · 89704-0KK40 · 89704-0KK41 · 89704-0KK60 · 89704-0KK61 · 89704-0KK80 · 89704-0KK81 · 89704-0KL10 · 89704-0KL11 · 89704-0KL30 · 89704-0KL31 · 89704-0KL40 · 89704-0KL80 · 89704-0KL81 · 89704-0KL90 · 89704-0KL91 · 89704-0KM00 · 89704-0KM01 · 89704-0KM40 · 89704-0KM41 · 89704-0KM50 · 89704-0KM51 · 89704-0KM60 · 89704-0KM61 · 89704-0KN10 · 89704-0KN20 · 89704-0KN50 · 89704-0KN90 · 89704-0KP00 · 89704-0KP81 · 89704-0KQ00 · 89704-0KQ01 · 89704-0KQ60 · 89704-0KR20 · 89704-0KS00 · 89704-0KS60 · 89704-0KS70 · 89704-0KS71 · 89704-0KS80 · 89704-0KS81 · 89704-0KT01 · 89704-0KT10 · 89704-0KT11 · 89704-0KT20 · 89704-0KT30 · 89704-0KT31 · 89704-0KT40 · 89704-0KT50 · 89704-0KT51 · 89704-0KT61 · 89704-0KT70 · 89704-0KU10 · 89704-0KU40 · 89704-0KU50 · 89704-0KU60 · 89704-0KU70 |
| 69503A | external tooth key | 69515-0K100 · 69515-0K130 · 69515-0K140 · 90999-00199 |
| 69503B | internal tooth key | 69515-0K070 · 69515-0K120 |
| 69503C | Deputy key | 69516-0K040 · 69516-0K090 |
| 89070E | Remote key assembly | 89070-0KB10 · 89070-0KB11 · 89070-0KB40 · 89070-0KB50 · 89070-0KB60 · 89070-0KB61 · 89070-0KB80 · 89070-0KB90 · 89070-0KC00 · 89070-0KC01 · 89070-0KC30 · 89070-0KC31 · 89070-0KD60 · 89070-0KF80 |
| 89070F | Remote key assembly (internal tooth key) | 89070-0K680 · 89070-0K681 · 89070-0K690 · 89070-0KC50 · 89070-0KC51 · 89070-0KC60 · 89070-0KC70 · 89070-0KC71 · 89070-0KC80 · 89070-0KC81 · 89070-0KC90 · 89070-0KD00 · 89070-0KD70 · 89070-0KF60 |
| 89072B | Remote key shell assembly (for smart key) | 89072-0K360 · 89072-0K361 · 89072-0K370 · 89072-0K371 · 89072-0K540 · 89072-0K542 · 89072-0K543 · 89072-0K590 · 89072-0K610 · 89072-0K700 · 89072-0K701 · 89072-0K720 · 89072-0K730 · 89072-0K740 · 89072-0KC00 · 89072-0KC10 |
| 89745A | Transmitter battery | 89745-0D040 |
| 89745C | Transmitter battery | 89745-0K010 |
| 89751A | Transmitter housing cover | 89751-0K120 · 89751-0K130 · 89751-0K300 · 89751-0K320 · 89751-0K330 |
| 89751B | Transmitter housing cover | 89751-0K170 · 89751-0K190 · 89751-0K191 · 89751-0K210 |
| 89752A | transmitter housing | 89752-0K140 · 89752-0K141 · 89752-0K150 · 89752-0K152 · 89752-0K153 · 89752-0K180 · 89752-0K190 · 89752-0K310 · 89752-0K311 · 89752-0K320 · 89752-0K330 · 89752-0K340 · 89752-0K550 · 89752-0K560 |
| 89758 | Remote key seal | 89758-02010 |
| 89785B | transceiver key master transmitter | 89785-0D170 |
| 89786B | transceiver key secondary transmitter | 89786-0K070 · 89786-0K150 · 89786-0R020 |
| 89904B | Electronic key transmitter sub-assembly | 89904-0K040 · 89904-0K041 · 89904-0K050 · 89904-0K051 · 89904-0K060 · 89904-0K061 · 89904-0K100 · 89904-0K102 · 89904-0K103 · 89904-0K280 · 89904-0K490 · 89904-0K530 · 89904-0K540 · 89904-0K541 · 89904-0K550 · 89904-0K560 · 89904-0K570 · 89904-0K640 · 89904-0KE40 · 89904-0KE50 |
