Toyota HILUX 变速器油冷却器和配管(ATM) — Figure 3514

Toyota HILUX EPC diagram 3514, 变速器油冷却器和配管(ATM), with 4 images and 10 PNC and OE references.

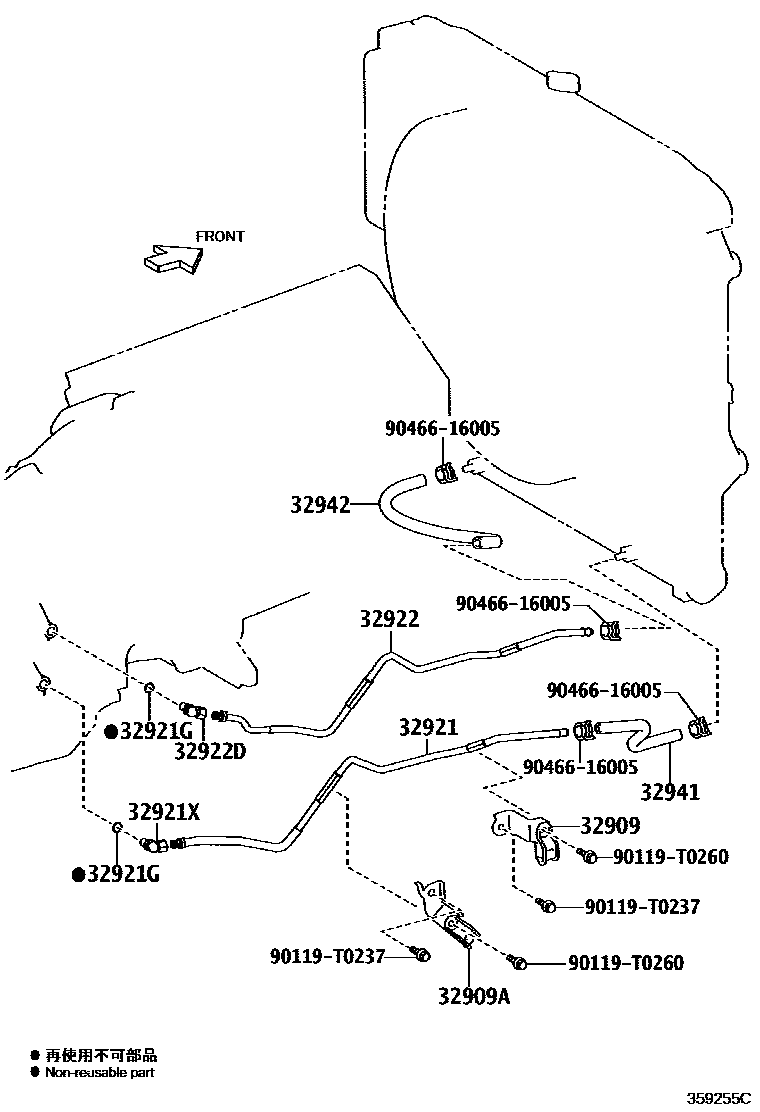

Toyota HILUX 变速器油冷却器和配管(ATM) EPC diagram — 359255C
变速器油冷却器和配管(ATM) — 359255C (201505 – 999999)

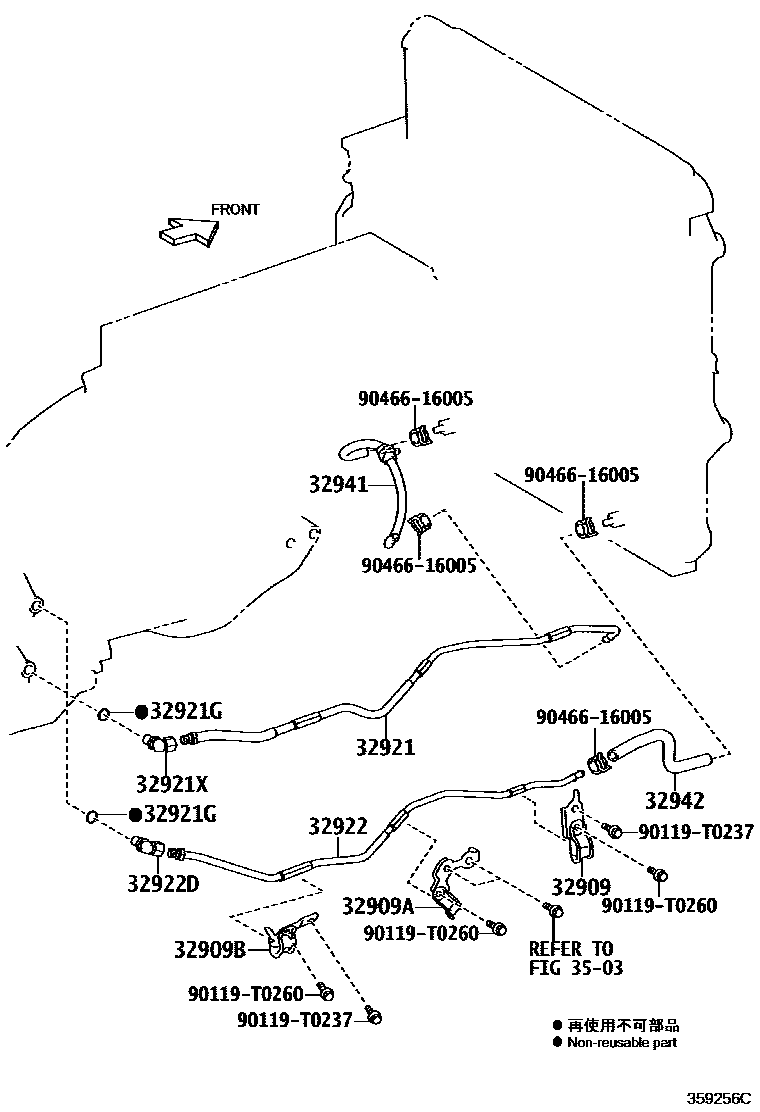

Toyota HILUX 变速器油冷却器和配管(ATM) EPC diagram — 359256C
变速器油冷却器和配管(ATM) — 359256C (201505 – 999999)

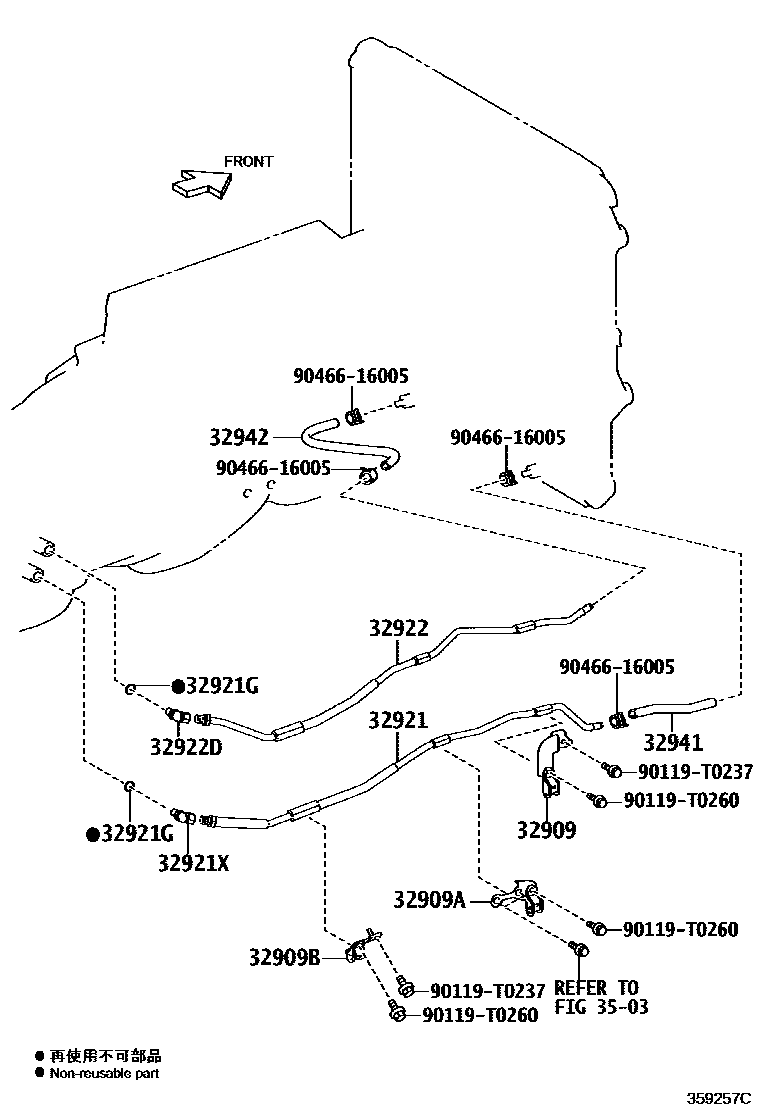

Toyota HILUX 变速器油冷却器和配管(ATM) EPC diagram — 359257C
变速器油冷却器和配管(ATM) — 359257C (201505 – 999999)

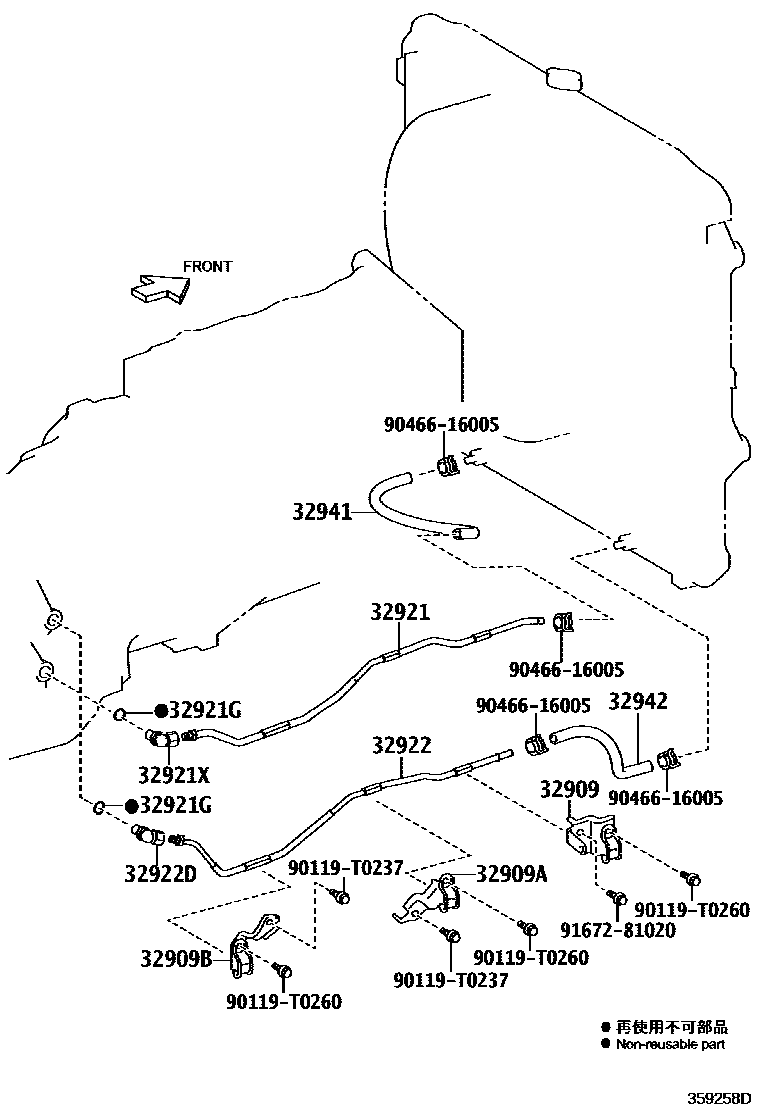

Toyota HILUX 变速器油冷却器和配管(ATM) EPC diagram — 359258D
变速器油冷却器和配管(ATM) — 359258D (201505 – 999999)

PNC and OE references

PNCPart nameOE numbers
32909SS-ENS. COLLIER, TUYAU REFROID HUILE TRANSMIS, NO.132909-KK030 · 32909-KK060 · 32909-KK090 · 32909-KK110
32909ASS-ENS. COLLIER, TUYAU REFROID HUILE TRANSMIS, NO.232909-KK020 · 32909-KK050 · 32909-KK080 · 32909-KK100
32909BSS-ENS. COLLIER, TUYAU REFROID HUILE TRANSMIS, NO.332909-KK010 · 32909-KK040 · 32909-KK070
32921No. 1 transmission oil cooler oil inlet pipe32921-0K090 · 32921-0K100 · 32921-0K110 · 32921-0K120
32921GO-ring (for transmission oil cooler pipe joint)90301-11030 · 90301-T0069
32921XRACCORD OU COUDE, ENTREE REFROIDISSEUR HUILE90407-16009
32922No. 1 transmission oil cooler oil outlet pipe32922-0K090 · 32922-0K100 · 32922-0K110 · 32922-0K120
32922DRACCORD OU COUDE, SORTIE REFROIDISSEUR HUILE90407-16009
32941No. 1 transmission oil cooler oil inlet hose32941-0K010 · 32941-0K020 · 32941-0K030 · 32941-0K040
32942No. 1 transmission oil cooler oil outlet hose32942-0K010 · 32942-0K020 · 32942-0K030 · 32942-0K040 · 32942-0K060
