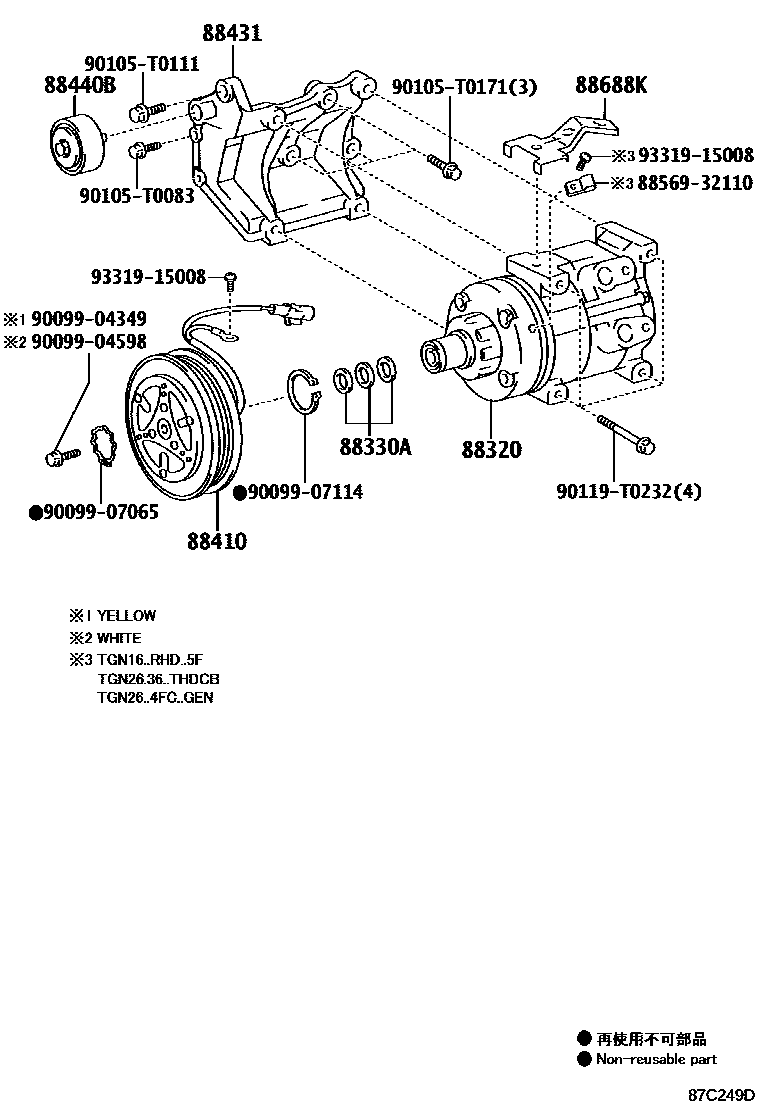

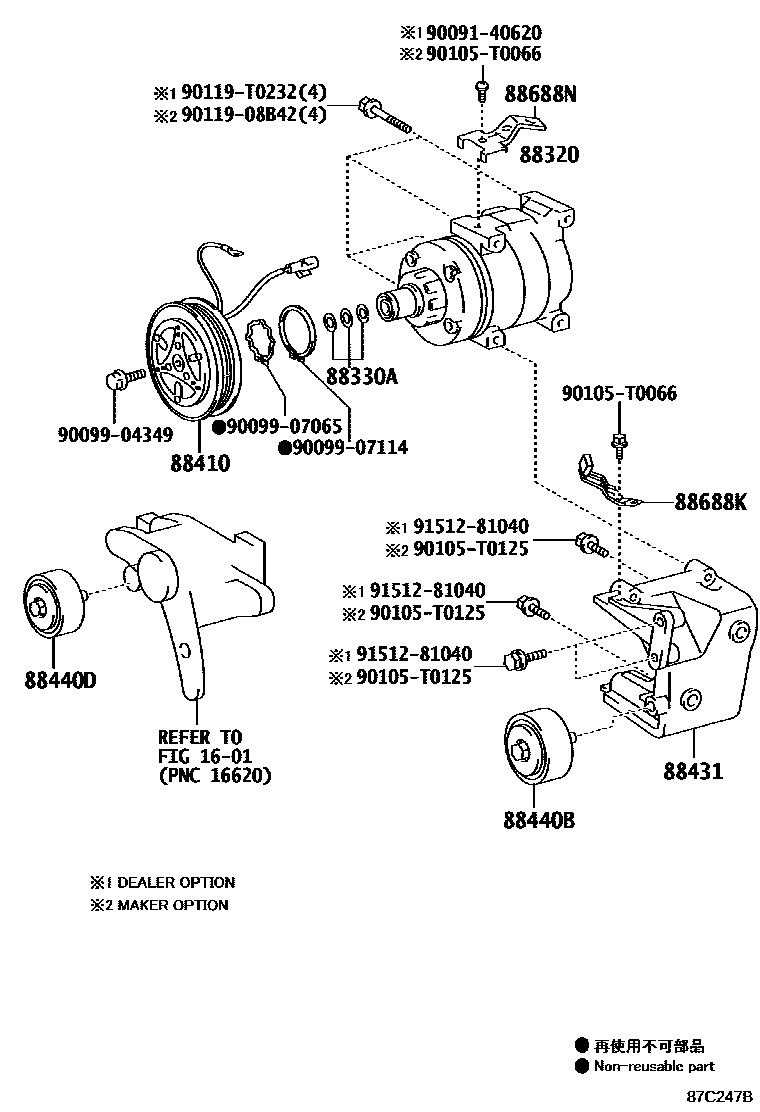

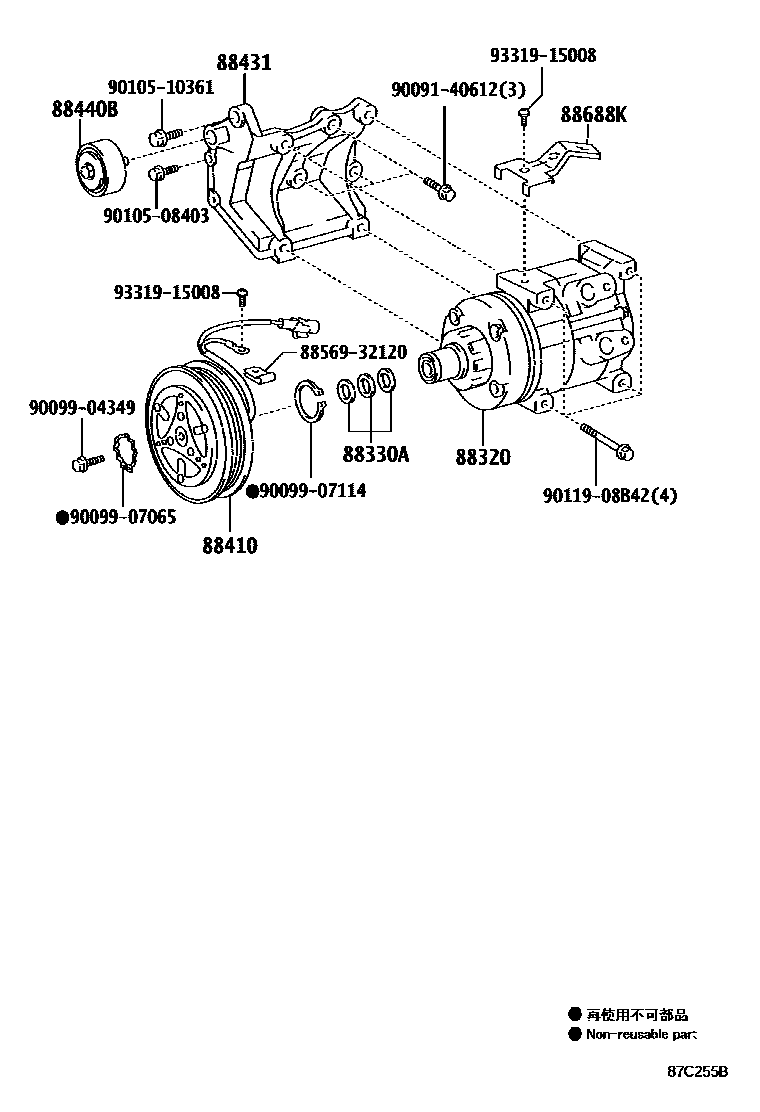

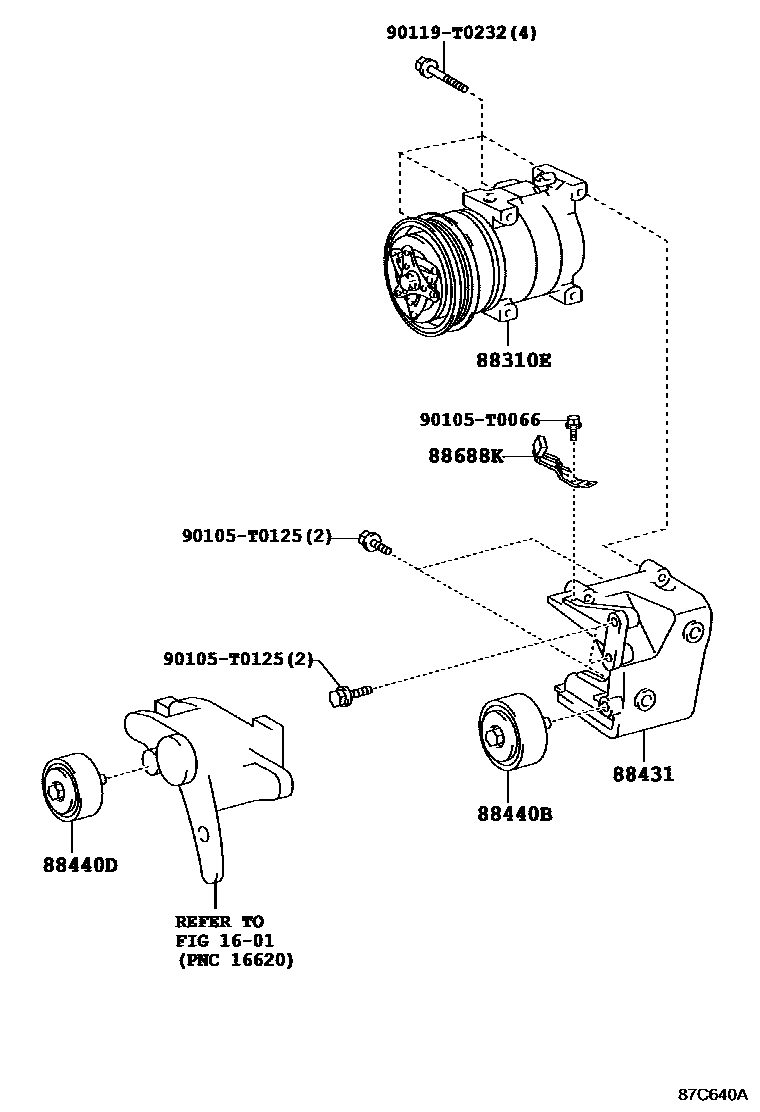

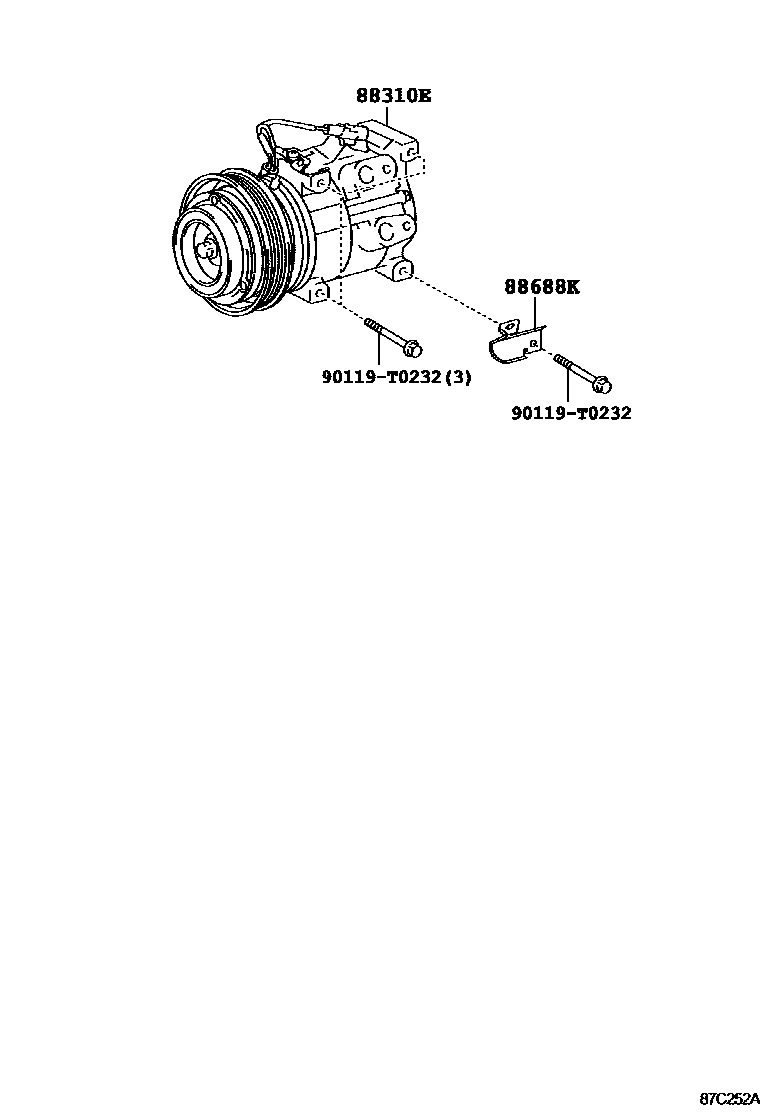

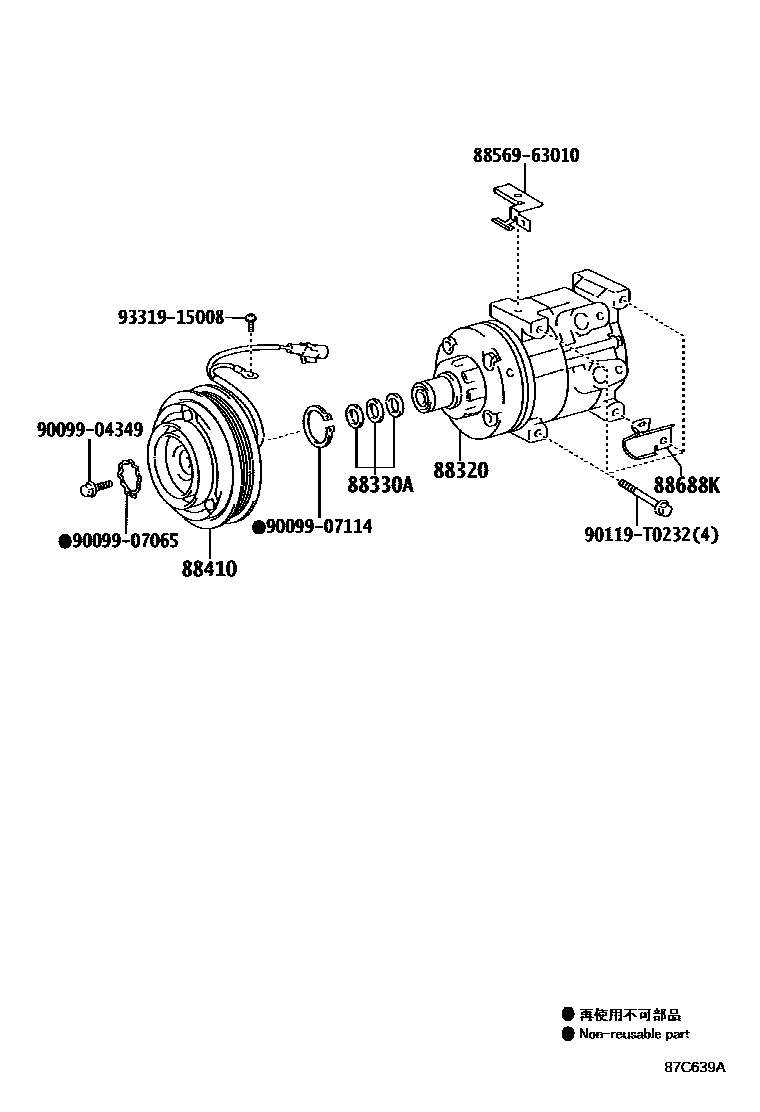

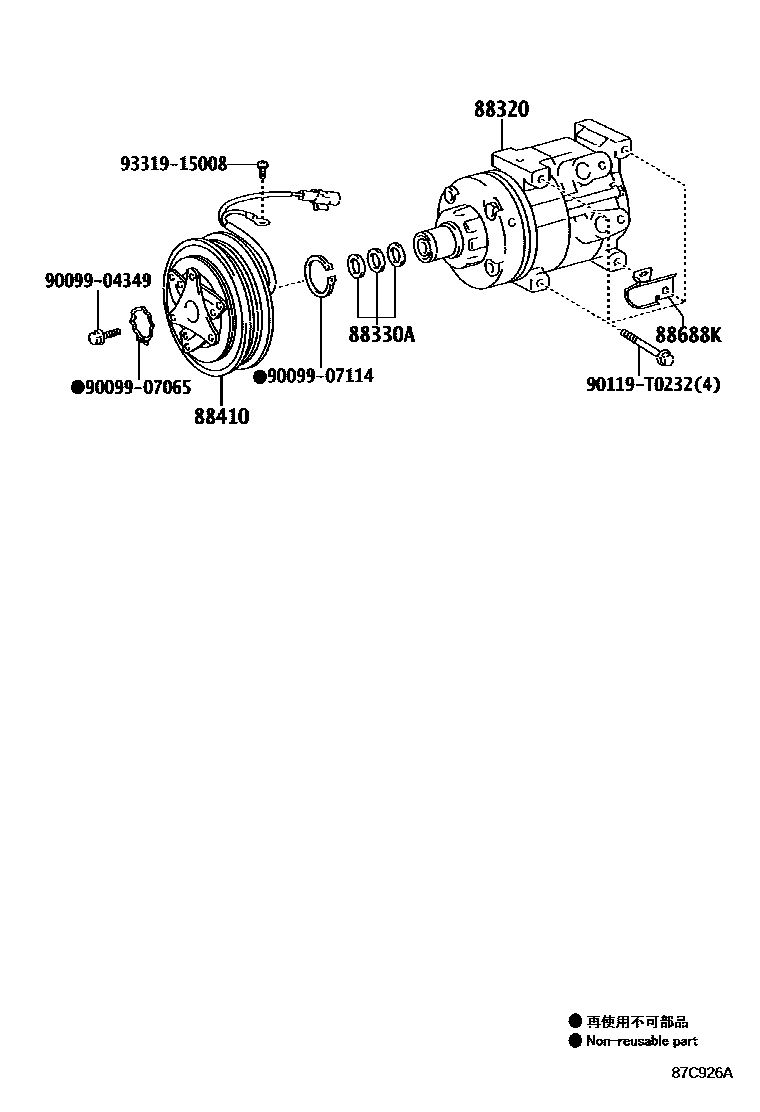

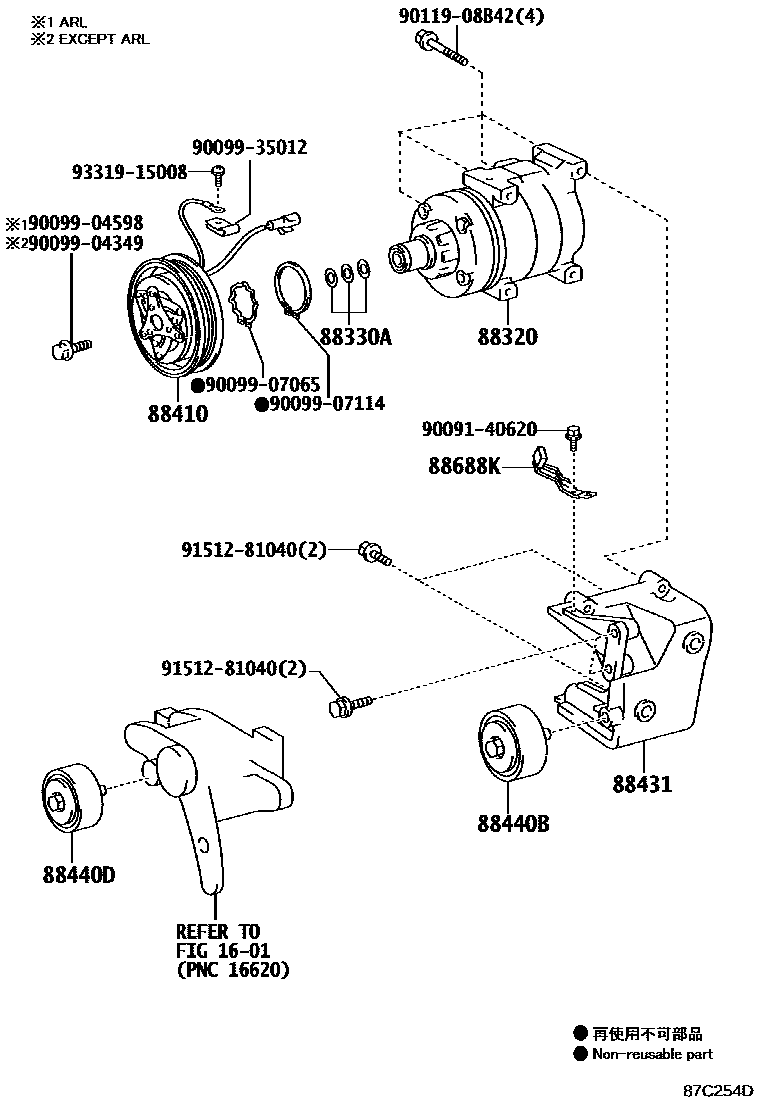

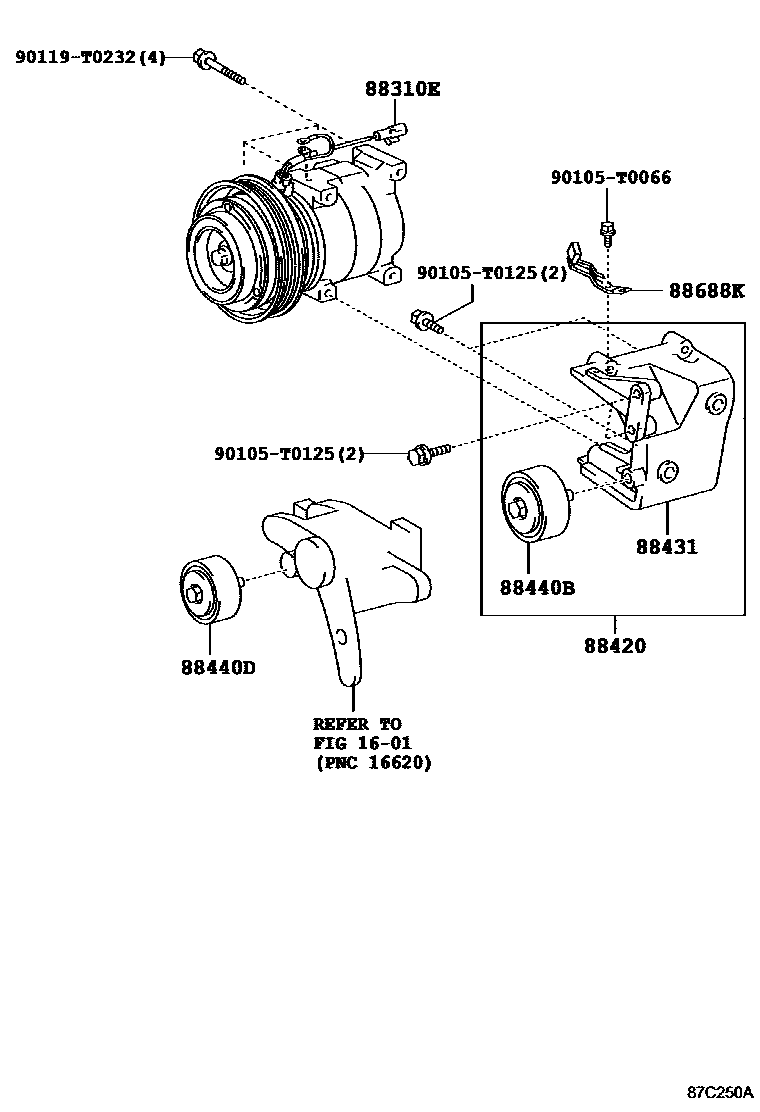

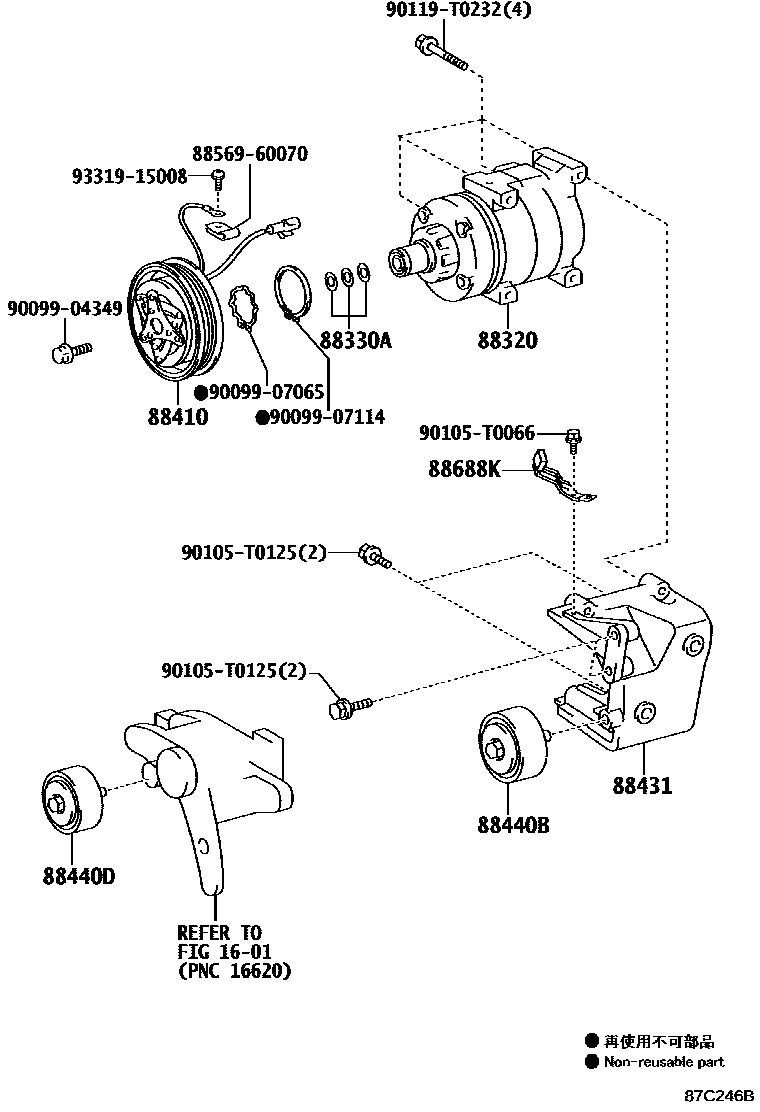

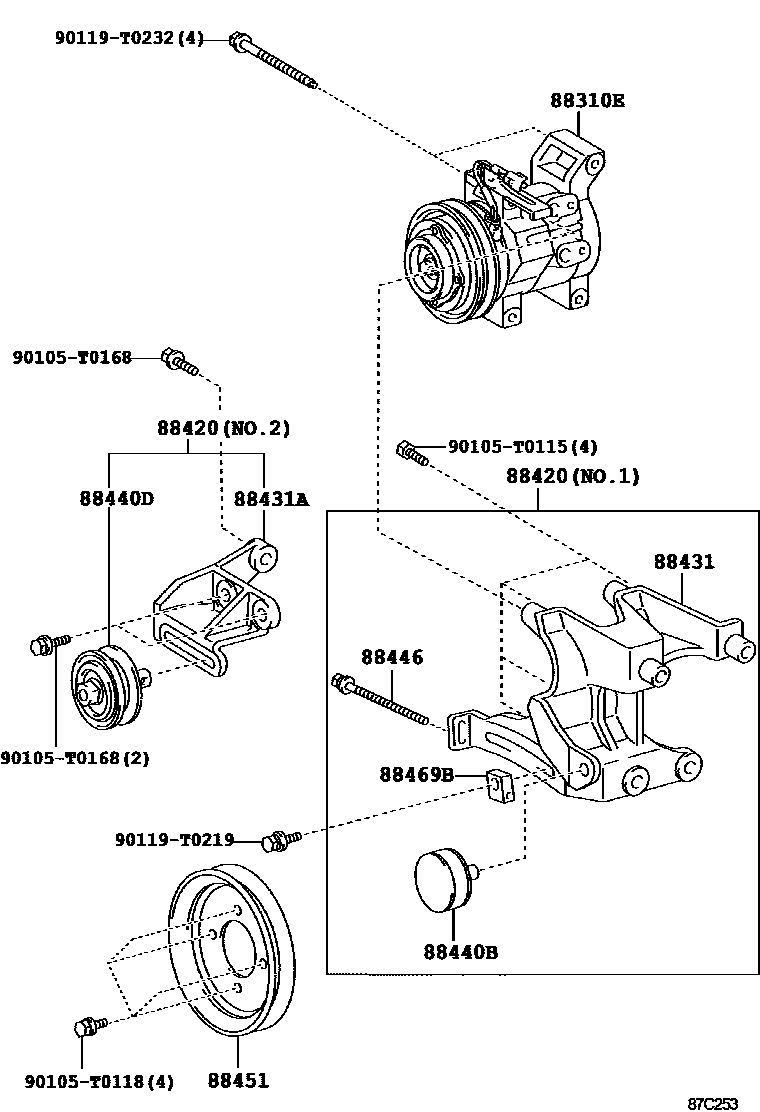

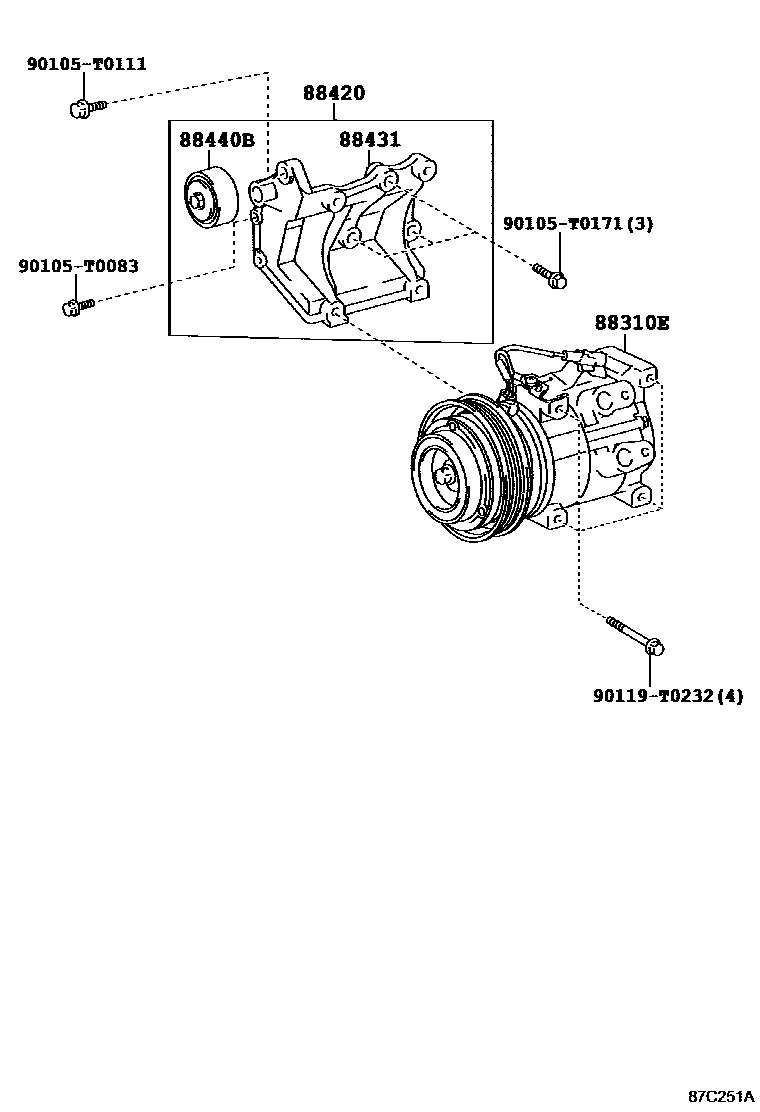

Toyota HILUX Heating & Air Conditioning - Compressor — Figure 8719
Toyota HILUX EPC diagram 8719, Heating & Air Conditioning - Compressor, with 12 images and 14 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 88310E | Compressor with electromagnetic clutch | 88310-0K112 · 88310-0K113 · 88310-0K114 · 88310-0K122 · 88310-0K123 · 88310-0K132 · 88310-0K133 · 88310-0K452 · 88310-0K453 · 88310-0K720 |
| 88320 | Cooler Compressor Assembly | 88320-0K080 · 88320-0K100 · 88320-0K341 · 88320-0K360 · 88320-0K380 · 88320-0K410 · 88320-71081 · 88320-71100 |
| 88330A | Washer (for electromagnetic clutch) | 88335-14020 · 88335-30420 |
| 88410 | Magnetic Clutch Assembly | 88410-0K310 · 88410-0K320 · 88410-0K340 · 88410-0K360 · 88410-0K460 · 88410-0K480 · 88410-0K490 · 88410-0K500 · 88410-0K510 · 88410-0K560 · 88410-71080 |
| 88420 | Idler pulley assembly with bracket | 88420-0K050 · 88420-0K060 · 88420-0K070 · 88420-0K080 |
| 88431 | Compressor No. 1 mounting bracket | 88431-0K010 · 88431-0K020 · 88431-0K030 · 88431-0K040 · 88431-0K060 · 88431-0K070 · 88431-0K080 · 88431-0K110 · 88431-25290 |
| 88431A | Compressor No. 2 mounting bracket | 88431-0K090 |
| 88440B | Idler gear assembly | 88440-0K041 · 88440-0K060 · 88440-0K160 · 88440-0K161 · 88440-0K171 · 88440-0K172 · 88440-0K250 · 88440-0K261 · 88440-0K270 · 88440-0K370 · 88440-0K380 · 88440-0K381 · 88440-25070 |
| 88440D | No. 2 idler gear assembly | 88440-0K010 · 88440-0K030 · 88440-0K041 · 88440-0K042 · 88440-0K080 · 88440-0K170 · 88440-0K280 · 88440-0K281 · 88440-0K360 |
| 88446 | Idler gear bolt | 88446-60020 |
| 88451 | crankshaft pulley | 88451-95J03 |
| 88469B | collar | 88469-30280 |
| 88688K | Cooler compressor bracket | 88688-0K090 · 88688-0K100 · 88688-0K120 · 88688-0K140 · 88688-0K170 · 88688-0K190 · 88688-0K200 · 88688-0K210 · 88688-0K280 · 88688-0K680 |
| 88688N | cooler bracket | 88688-37800 |
