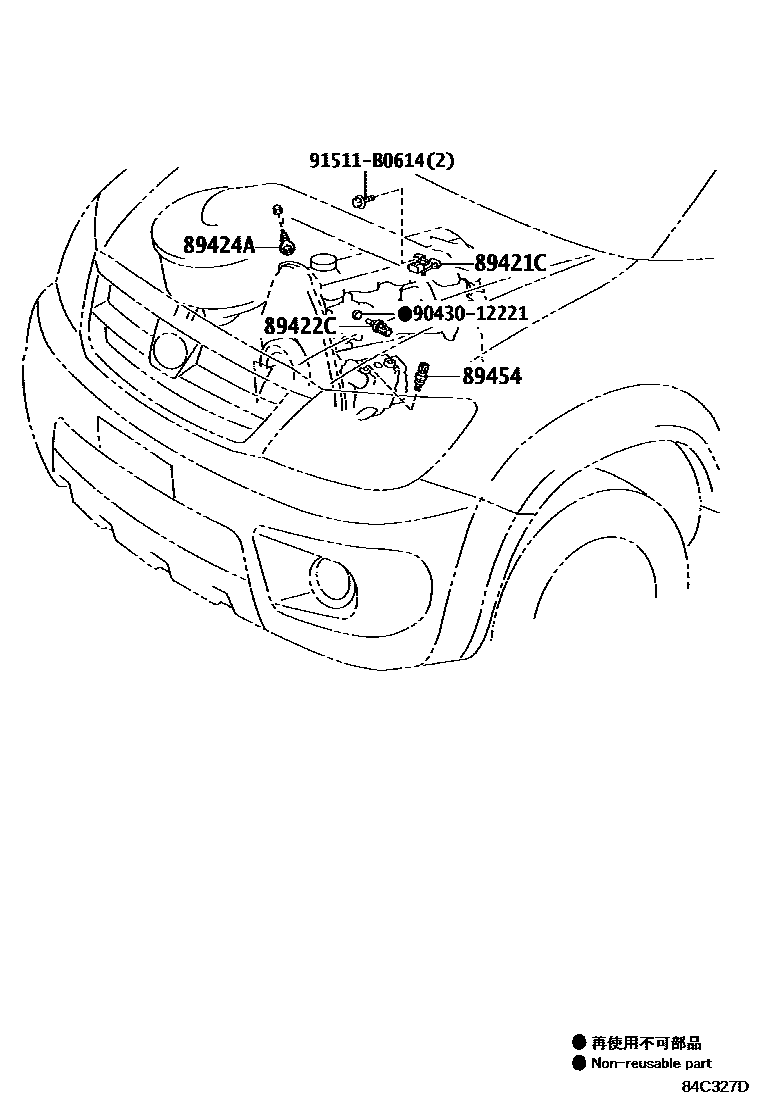

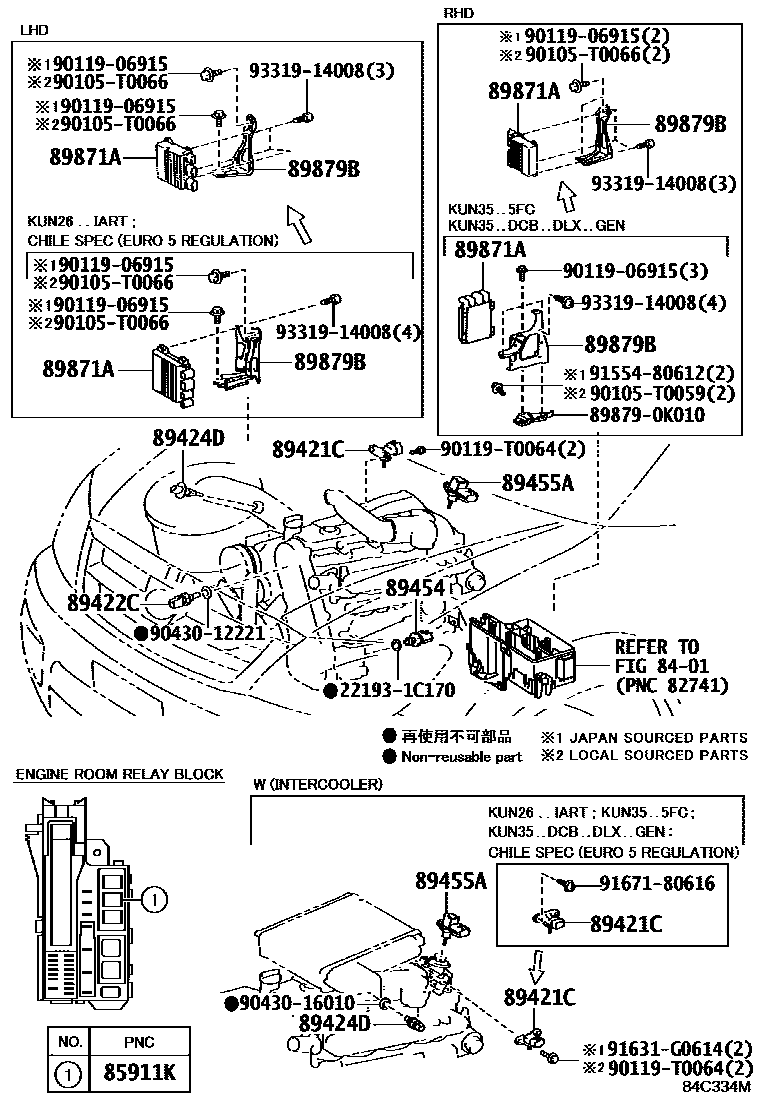

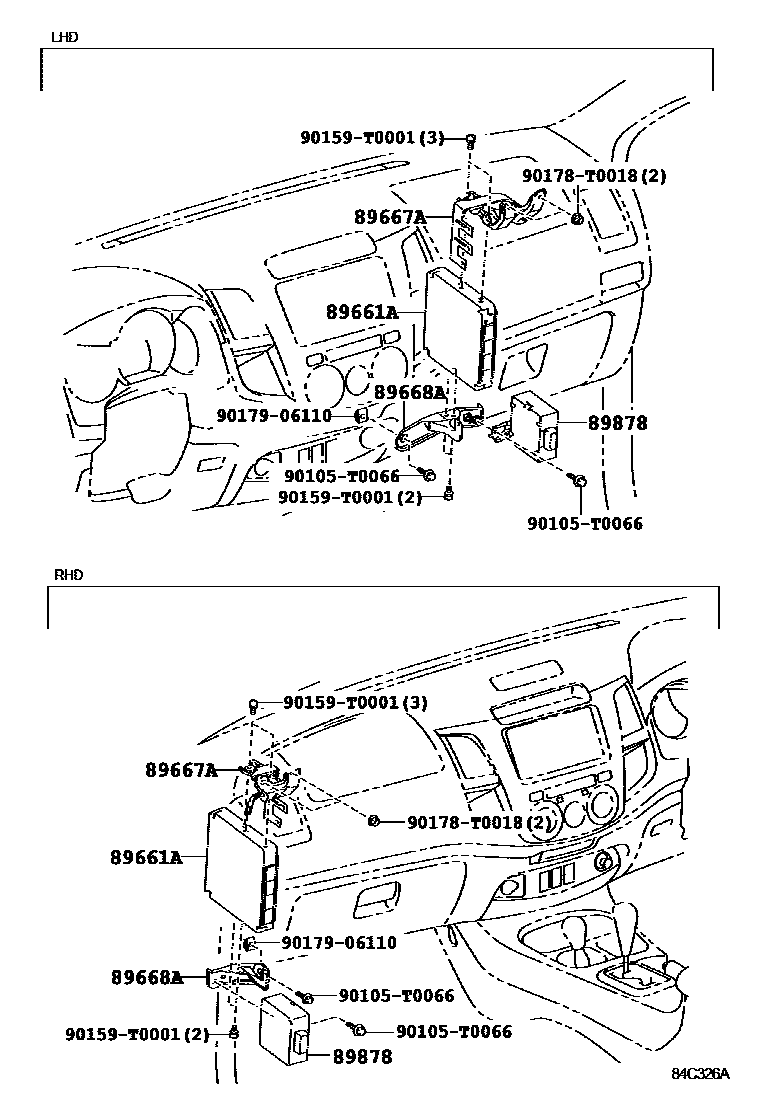

Toyota HILUX 电子控制柴油机(ECD) — Figure 8405
Toyota HILUX EPC diagram 8405, 电子控制柴油机(ECD), with 3 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85911K | Heater relay (for air-fuel ratio sensor) | 90987-02027 · 90987-T2001 |
| 89421C | Turbo pressure sensor (for diesel turbines) | 89421-12150 · 89421-71030 |
| 89422C | Diesel engine water temperature sensor | 89422-33030 |
| 89424A | Intake air temperature sensor (for diesel turbine) | 89424-12010 |
| 89424D | Intake air temperature sensor | 89424-12010 · 89424-60010 |
| 89454 | fuel temperature sensor | 89454-20010 · 89454-60010 |
| 89455A | EGR valve position sensor | 89455-35020 |
| 89661A | Engine control ECU | 89661-0KB80 · 89661-0KQ61 · 89661-0KQ71 · 89661-0KQ81 · 89661-0KQ91 · 89661-0KR01 · 89661-0KR31 · 89661-0KR61 · 89661-0KS01 · 89661-0KS11 · 89661-0KS21 · 89661-0KS51 · 89661-0KS61 · 89661-0KS91 · 89661-0KT01 · 89661-0KT11 · 89661-0KT21 · 89661-0KT51 · 89661-0KT71 · 89661-0KT91 · 89661-0KU11 · 89661-0KU51 · 89661-0KU61 · 89661-0KU71 · 89661-0KU81 · 89661-0KU91 · 89661-0KV01 · 89661-0KV11 · 89661-0KV21 · 89661-0KV31 · 89661-0KV41 · 89661-0KV51 · 89661-0KV61 · 89661-0KV90 · 89661-0KW00 · 89661-0KW50 · 89661-0KW60 · 89661-0KW70 · 89661-0KW80 · 89661-0KX70 · 89661-0KX80 · 89661-0KY20 · 89661-0KY30 · 89661-0KY40 · 89661-0KY50 · 89661-71011 · 89661-F0090 · 89661-F0100 · 89661-F0110 · 89666-0K380 · 89666-0K390 · 89666-0K430 · 89666-0K440 · 89666-0K450 · 89666-0K500 · 89666-0K560 · 89666-0K570 · 89666-0K590 · 89666-0K600 · 89666-0K610 · 89666-0K630 · 89666-0K640 · 89666-0K670 · 89666-0K680 · 89666-0K690 · 89666-0K700 |
| 89667A | No. 1 engine control ECU bracket | 89667-0K010 · 89667-0K020 · 89667-0K030 · 89667-0K040 · 89667-0K050 · 89667-0K060 |
| 89668A | No. 2 engine control ECU bracket | 89668-0K030 · 89668-0K040 · 89668-0K050 · 89668-0K060 · 89668-0K070 · 89668-0K080 |
| 89871A | Injector driver | 89871-20080 · 89871-25010 |
| 89878 | Turbine Motor Drive | 89878-71050 · 89878-71060 |
| 89879B | Injector driver bracket | 89879-71030 · 89879-71031 · 89879-71040 · 89879-71050 · 89879-71070 |
