Toyota HILUX 仪表 — Figure 8301
Toyota HILUX EPC diagram 8301, 仪表, with 2 images and 4 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

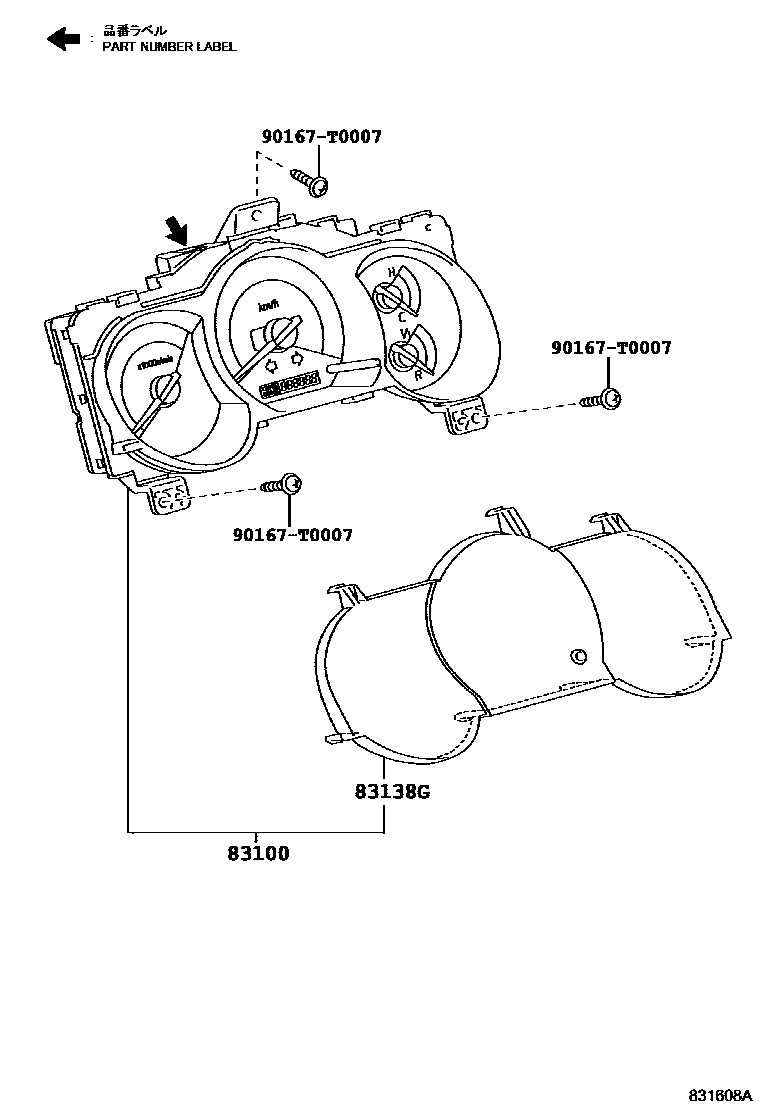

| 83100 | Combined instrument assembly | 83800-F0620 · 83800-F0E20 · 83800-F0E21 · 83800-F0E30 · 83800-F0E40 · 83800-F0E41 · 83800-F0E50 · 83800-F0E60 · 83800-F0E70 · 83800-F0E90 · 83800-F0F70 · 83800-F0F80 · 83800-F0F81 · 83800-F0F90 · 83800-F0F91 · 83800-F0G20 · 83800-F0G21 · 83800-F0G30 · 83800-F0G31 · 83800-F0G40 · 83800-F0G41 · 83800-F0G50 · 83800-F0G60 · 83800-F0G70 · 83800-F0G80 · 83800-F0J10 · 83800-F0J11 · 83800-F0L60 · 83800-F0L70 · 83800-F0L80 · 83800-F0L81 · 83800-F0L90 · 83800-F0N00 · 83800-F0N10 · 83800-F0N20 · 83800-F0N50 · 83800-F0N60 · 83800-F0N70 · 83800-F0N80 · 83800-F0N90 · 83800-F0P00 · 83800-F0P10 · 83800-F0P20 · 83800-F0P30 · 83800-F0P40 · 83800-F0P50 · 83800-F0P60 · 83800-F0P70 · 83800-F0P80 · 83800-F0P90 · 83800-F0Q00 · 83800-F0Q30 · 83800-F0Q60 · 83800-F0Q70 · 83800-F0Q71 · 83800-F0Q80 · 83800-F0Q90 · 83800-F0R00 · 83800-F0R01 · 83800-F0R20 · 83800-F0R21 · 83800-F0R30 · 83800-F0R31 · 83800-F0T40 · 83800-F0T41 · 83800-F0U30 · 83800-F0U31 · 83800-F0U40 · 83800-F0U41 · 83800-F0U50 · 83800-F0U60 · 83800-F0U70 · 83800-F0U80 · 83800-F0U90 · 83800-F0V00 · 83800-F0V10 · 83800-F0V20 · 83800-FA310 · 83800-FA311 · 83800-FA380 · 83800-FA381 · 83800-FA390 · 83800-FA391 · 83800-FA770 · 83800-FAE20 · 83800-FAE21 · 83800-FAE30 · 83800-FAE80 · 83800-FAE90 · 83800-FAE91 · 83800-FAF00 · 83800-FAF10 · 83800-FAF20 · 83800-FAF30 · 83800-FAJ20 · 83800-FAM10 · 83800-FAM20 · 83800-FAM21 · 83800-FAP90 · 83800-FAQ00 · 83800-FAQ10 · 83800-FAQ20 · 83800-FAQ21 · 83800-FAQ30 · 83800-FAQ40 · 83800-FAQ60 · 83800-FAQ61 · 83800-FAR00 · 83800-FAR10 · 83800-FAR20 · 83800-FAR30 · 83800-FAR40 · 83800-FAR50 · 83800-FAR60 · 83800-FAR70 · 83800-FAR80 · 83800-FAR90 · 83800-FAS00 · 83800-FAS10 · 83800-FAS20 · 83800-FAS30 · 83800-FAS90 · 83800-FAS91 · 83800-FAT00 · 83800-FAT01 · 83800-FAT10 · 83800-FAT11 · 83800-FAT12 · 83800-FAT30 · 83800-FAT31 · 83800-FAT40 · 83800-FAT41 · 83800-FAT42 · 83800-FAT50 · 83800-FAT51 · 83800-FAT52 · 83800-FAT60 · 83800-FAT61 · 83800-FAT62 · 83800-FAW10 · 83800-FAX00 · 83800-FAX10 · 83800-FAX20 · 83800-FAX21 · 83800-FAX22 · 83800-FAX30 · 83800-FAX31 · 83800-FAX32 · 83800-FAX40 · 83800-FAX50 · 83800-FAX60 · 83800-FAX61 · 83800-FAX62 · 83800-FAX70 · 83800-FAX71 · 83800-FAX72 · 83800-FAY10 · 83800-FAY20 · 83800-FAY30 · 83800-FAY40 · 83800-FAY50 · 83800-FAY51 · 83800-FAY60 · 83800-FAY61 · 83800-FAY70 · 83800-FAY71 · 83800-FAY80 · 83800-FAY81 · 83800-FAZ10 · 83800-FAZ20 · 83800-FAZ30 · 83800-FAZ31 · 83800-FAZ40 · 83800-FAZ41 · 83800-FAZ50 · 83800-FAZ51 · 83800-FAZ60 · 83800-FAZ61 · 83800-FB010 · 83800-FB020 · 83800-FB040 · 83800-FB041 · 83800-FB070 · 83800-FB071 · 83800-FB110 · 83800-FB111 · 83800-FB150 · 83800-FB160 · 83800-FB170 · 83800-FB180 · 83800-FB190 · 83800-FB240 · 83800-FB241 · 83800-FB250 · 83800-FB251 · 83800-FB260 · 83800-FB261 · 83800-FB270 · 83800-FB271 · 83800-FB280 · 83800-FB281 · 83800-FB290 · 83800-FB291 · 83800-FB300 · 83800-FB301 · 83800-FB380 · 83800-FB400 · 83800-FB401 · 83800-FBW00 · 83800-FBW20 · 83800-FBX50 · 83800-FBX80 · 83800-FBZ40 · 83800-FBZ50 · 83800-FBZ60 · 83800-FC120 · 83800-FC130 · 83800-FC190 · 83800-FC200 · 83800-FC600 · 83800-FC610 · 83800-FC620 · 83800-FC630 · 83800-FC640 · 83800-FC650 · 83800-FC660 · 83800-FCA40 · 83800-FCA50 · 83800-FCA70 · 83800-FCC01 · 83800-FCC11 · 83800-FCC21 · 83800-FCC31 · 83800-FCD10 · 83800-FCD30 · 83800-FCD40 · 83800-FCD50 · 83800-FCD60 · 83800-FCD90 · 83800-FCE00 · 83800-FCE10 · 83800-FCE20 · 83800-FCE30 · 83800-FCE40 · 83800-FCE50 · 83800-FCE60 · 83800-FCE70 · 83800-FCE80 · 83800-FCE90 · 83800-FCG90 · 83800-FCJ00 · 83800-FCJ10 · 83800-FCJ20 · 83800-FCJ30 · 83800-FCJ40 · 83800-FCJ50 |
| 83138G | Instrument cluster glass | 83852-F0D60 · 83852-F0F10 · 83852-F0M00 · 83852-FA320 |

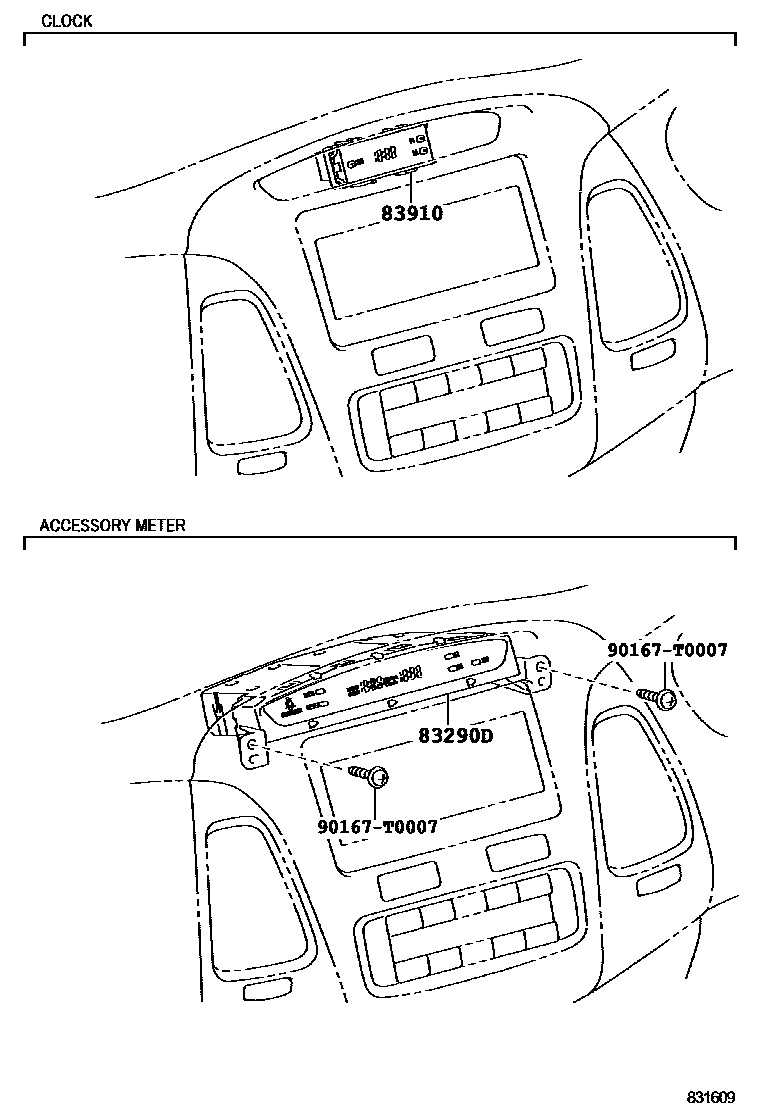

| 83290D | Auxiliary instrument assembly | 83290-0K011 · 83290-0K021 · 83290-0K051 · 83290-0K110 · 83290-0K140 |
| 83910 | clock assembly | 83910-0K011 |
