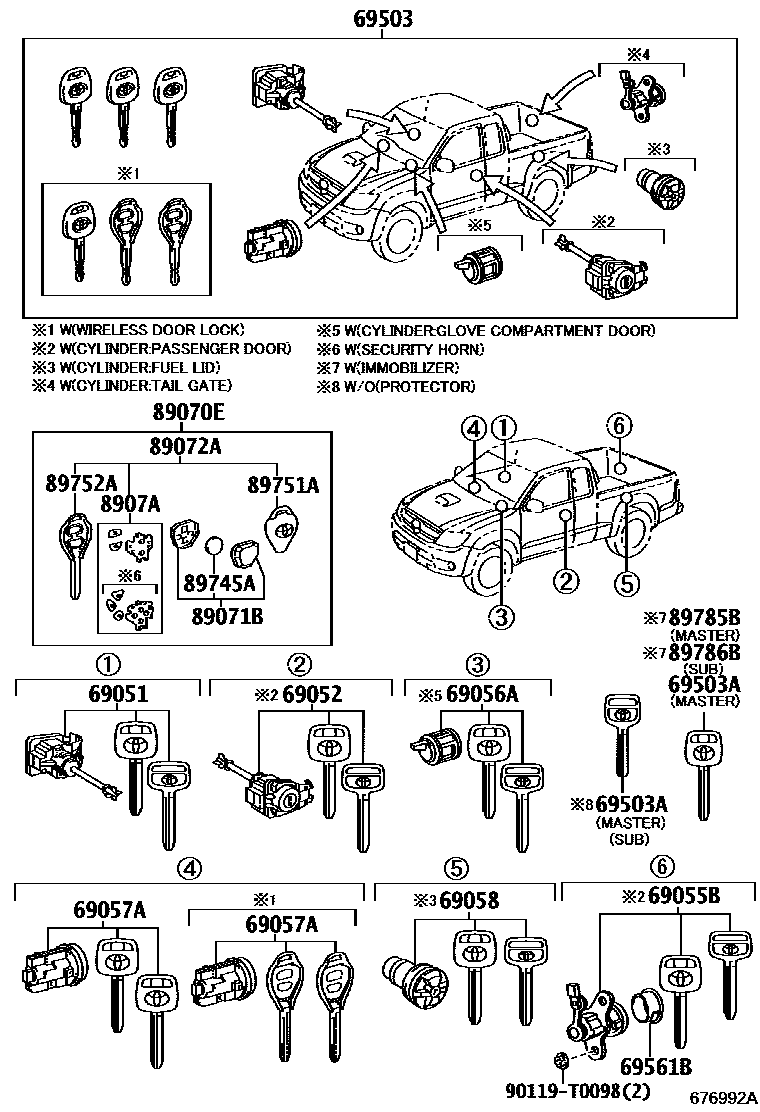

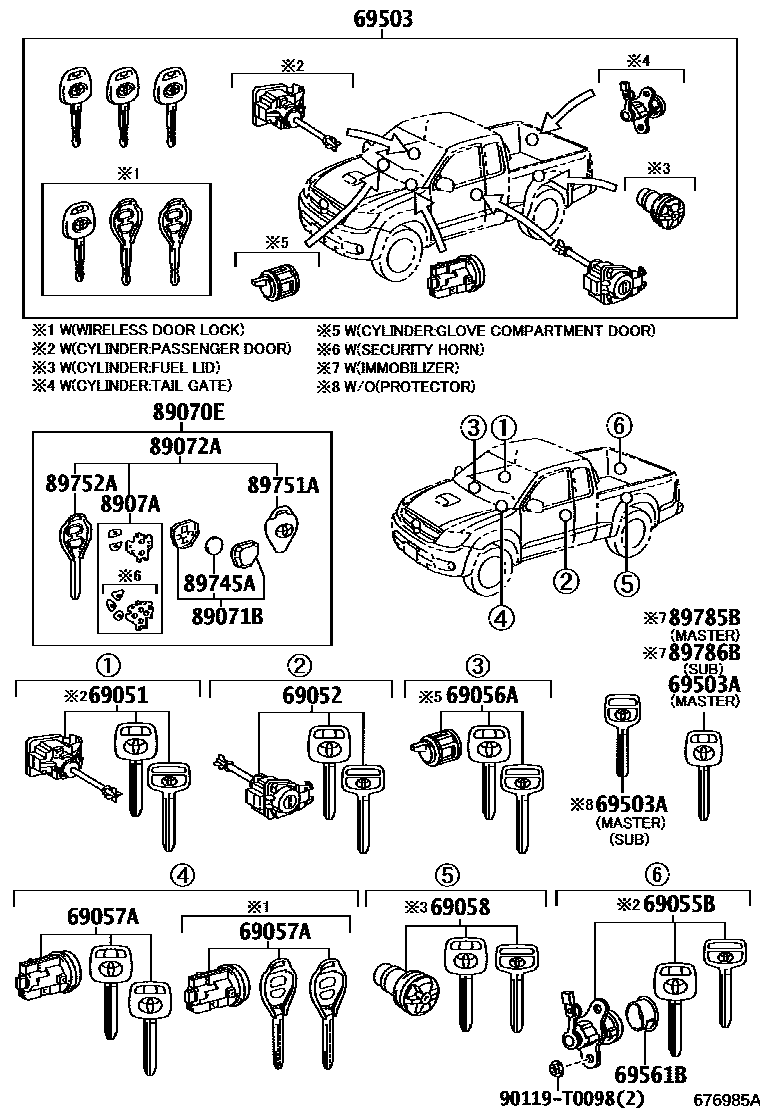

Toyota HILUX 锁芯组件 — Figure 6765
Toyota HILUX EPC diagram 6765, 锁芯组件, with 2 images and 18 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 69051 | Right door lock cylinder and key assembly | 69051-0K011 |
| 69052 | Left door lock cylinder and key assembly | 69052-0K010 |
| 69055B | Rear door lock cylinder and key assembly | 69055-0K040 |
| 69056A | Glove box lock cylinder and key assembly | 69056-0K010 |
| 69057A | Ignition switch lock cylinder and key assembly | 69057-0K010 · 69057-0K021 · 69057-0K040 · 69057-0K052 · 69057-0K082 · 69057-0K091 · 69057-0K101 · 69057-0K160 |
| 69058 | Fuel filler cap lock cylinder and key assembly | 69058-0K010 · 69058-0K020 |
| 69503 | Door lock cylinder components | 69005-0K011 · 69005-0K032 · 69005-0K041 · 69005-0K052 · 69005-0K081 · 69005-0K183 · 69005-0K191 · 69005-0K202 · 69005-0K340 · 69005-0K351 · 69005-0K361 · 69005-0K390 · 69005-0K420 · 69005-0K430 · 69005-0K440 · 69005-0K450 · 69005-0K460 · 69005-0K470 · 69005-0K490 · 69005-0K510 · 69005-0K520 · 69005-0K530 · 69005-0K550 · 69005-0K560 · 69005-0K570 · 69005-0K580 · 69005-0K590 · 69005-0K600 · 69005-0K610 · 69005-0K710 · 69005-0K770 · 69005-0K780 · 69005-0K800 · 69005-0K870 |
| 69503A | external tooth key | 90999-00186 · 90999-00188 · 90999-00199 |
| 69561B | Rear door lock cylinder fixing parts | 69561-0K901 · 69561-33900 |
| 89070E | Remote key assembly | 89070-02770 · 89070-0K342 · 89070-0K343 · 89070-0K344 · 89070-0K381 · 89070-0K460 · 89070-0K470 · 89070-0K480 · 89070-0K481 · 89070-0K482 · 89070-0K484 · 89070-0K490 · 89070-0K500 · 89070-0K580 · 89070-0K581 · 89070-0K600 · 89070-0K670 · 89070-0K671 · 89070-0K672 |
| 89071B | Remote key sub-assembly module assembly | 89071-12190 · 89071-71041 · 89071-71042 · 89071-71051 · 89071-71060 · 89071-71061 · 89071-71080 |
| 89072A | Remote key shell assembly | 89072-0K101 · 89072-0K141 · 89072-0K190 · 89072-0K200 · 89072-0K210 · 89072-0K211 · 89072-0K212 · 89072-0K213 · 89072-0K220 · 89072-0K280 · 89072-0K340 · 89072-0K341 · 89072-0K342 · 89072-0K350 · 89072-0K351 · 89072-0K352 |
| 8907A | Transmitter switch assembly | 8907A-71010 · 8907A-71020 |
| 89745A | Transmitter battery | 89745-71010 |
| 89751A | Transmitter housing cover | 89751-0K030 · 89751-0K040 · 89751-0K050 · 89751-0K070 · 89751-0K071 · 89751-0K072 · 89751-0K080 · 89751-0K090 · 89751-0K091 · 89751-0K092 · 89751-52140 |
| 89752A | transmitter housing | 89752-02220 · 89752-0K040 · 89752-0K070 · 89752-0K080 |
| 89785B | transceiver key master transmitter | 89785-08040 |
| 89786B | transceiver key secondary transmitter | 89786-08040 |
