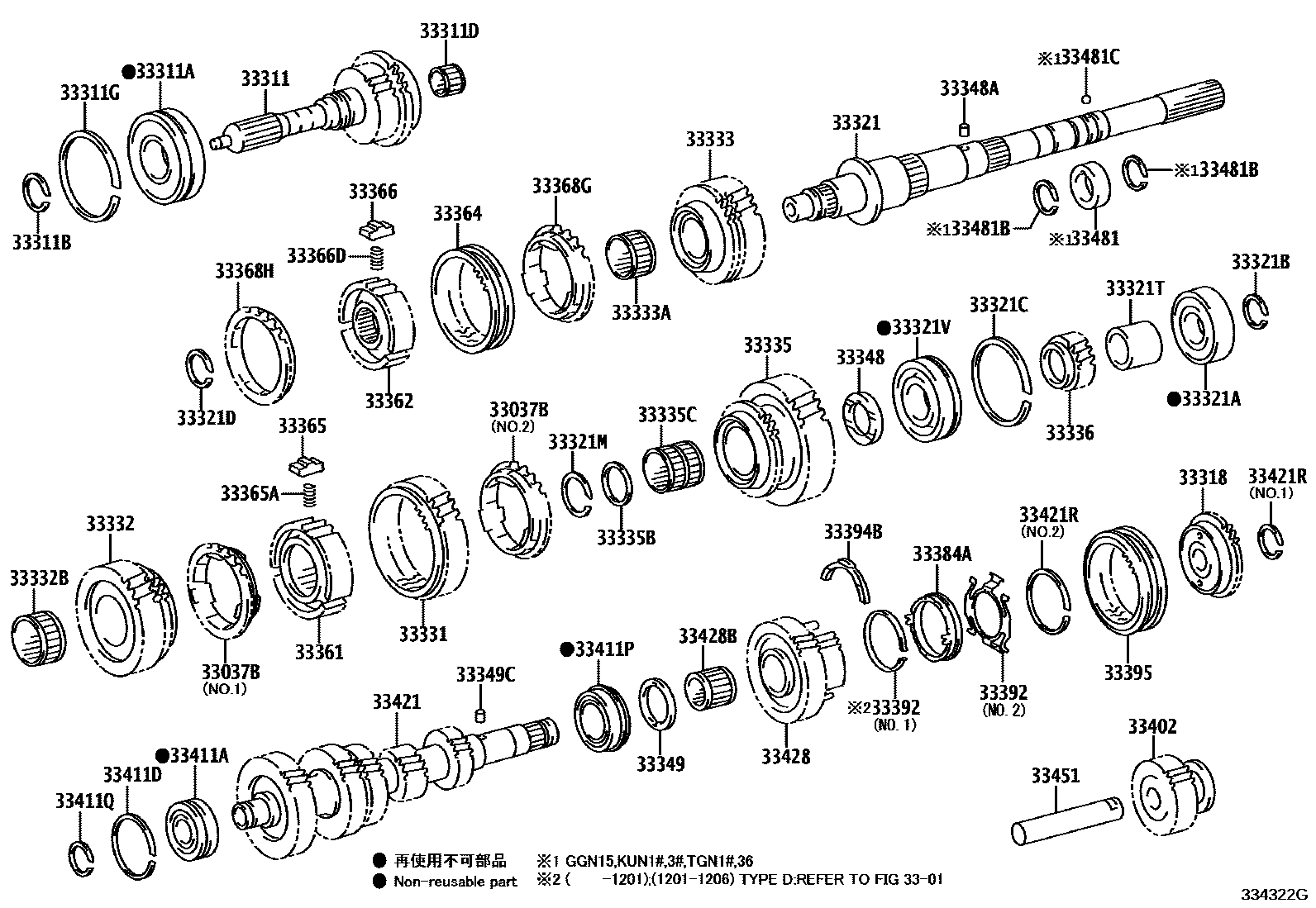

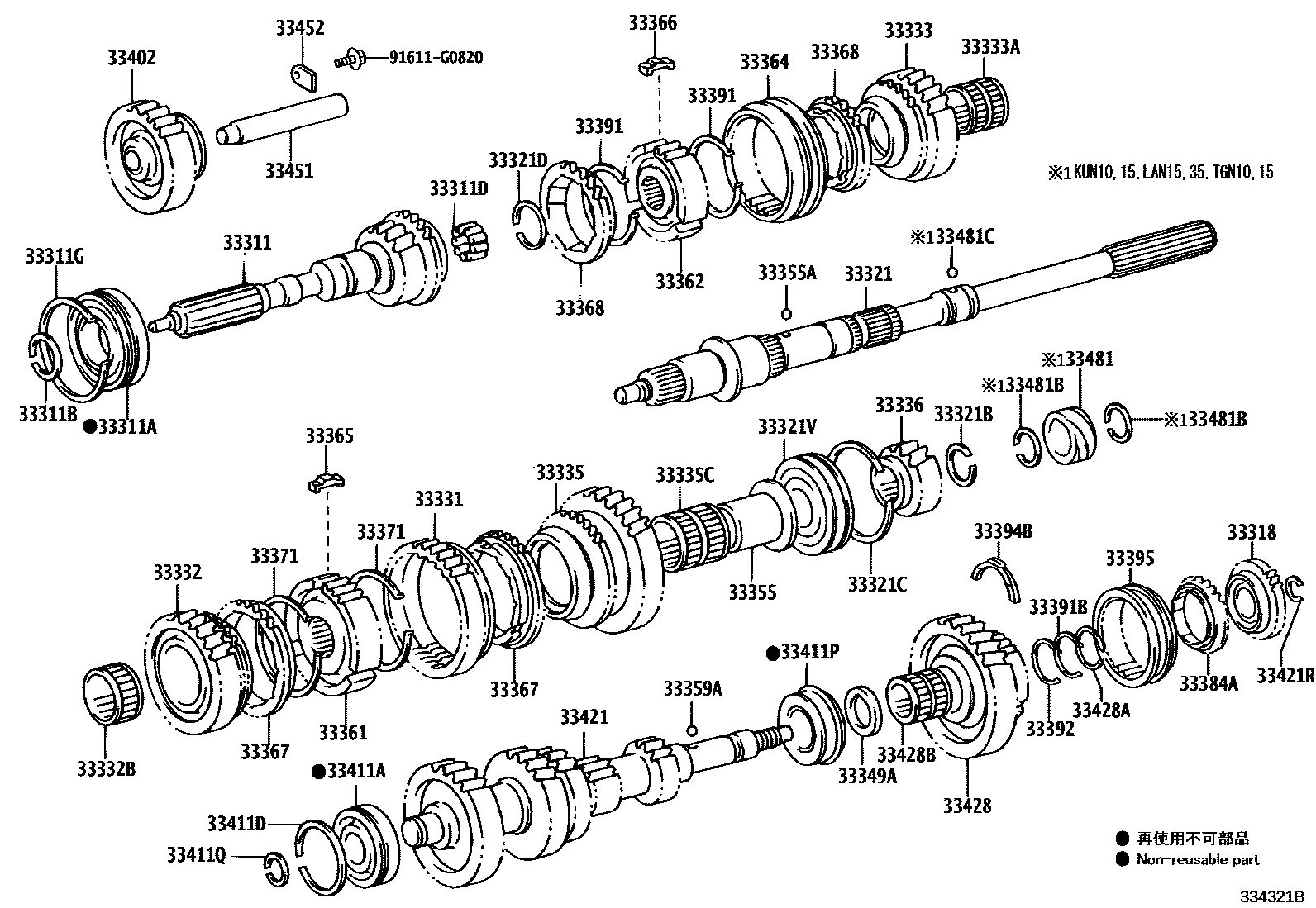

Toyota HILUX 变速器齿轮(MTM) — Figure 3305
Toyota HILUX EPC diagram 3305, 变速器齿轮(MTM), with 2 images and 65 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 33037B | No. 1 synchronizer lock ring assembly | 33037-0K010 · 33037-0K020 · 33037-0K030 · 33037-0K040 · 33037-0K050 · 33037-0K060 · 33037-0K130 · 33037-0K140 · 33037-60040 · 33037-60050 · 33367-0K100 |
| 33311 | input shaft | 33301-0K010 · 33301-0K011 · 33301-0K012 · 33301-0K030 · 33301-0K040 · 33301-0K050 · 33301-0K051 · 33301-0K052 · 33301-0K060 · 33301-0K061 · 33301-0K070 · 33301-0K090 · 33301-0W030 · 33301-0W060 · 33301-26050 · 33301-35071 · 33301-35080 · 33301-60050 |
| 33311A | Bearing (for front input shaft) | 90363-32024 · 90363-40050 · 90363-T0010 · 90363-T0021 · 90363-T0030 · 90363-T0048 |
| 33311B | Shaft snap ring (for front bearing) | 90520-30214 · 90520-30215 · 90520-30216 · 90520-30217 · 90520-30218 · 90520-30219 · 90520-38008 · 90520-38009 · 90520-38010 · 90520-38011 · 90520-38012 · 90520-38013 · 90520-38014 · 90520-T0049 · 90520-T0050 · 90520-T0051 · 90520-T0052 · 90520-T0053 · 90520-T0054 · 90520-T0055 · 90520-T0239 · 90520-T0240 · 90520-T0241 · 90520-T0242 · 90520-T0243 · 90520-T0244 · 90520-T0245 |
| 33311D | Input shaft bearing | 90361-06002 · 90364-25012 · 90364-T0014 · 90364-T0019 · 90364-T0024 |
| 33311G | Shaft snap ring (for front bearing) | 90520-76002 · 90520-88001 · 90520-T0037 · 90520-T0038 · 90520-T0040 · 90520-T0284 · 90520-T0285 |
| 33318 | No. 5 gear spline | 33318-0K010 · 33318-0K020 · 33318-0K030 · 33318-0K040 · 33318-0K060 · 33318-60030 · 33318-71010 |
| 33321 | output shaft | 33321-0B020 · 33321-0K010 · 33321-0K020 · 33321-0K040 · 33321-0K041 · 33321-0K050 · 33321-0K051 · 33321-0K060 · 33321-0K070 · 33321-0K071 · 33321-0K120 · 33321-0K130 · 33321-0K131 · 33321-35092 · 33321-35140 · 33321-35141 · 33321-35190 · 33321-35191 · 33321-60090 |
| 33321A | Bearings (for rear output shaft) | 90363-30075 · 90363-T0012 · 90363-T0020 · 90363-T0032 · 90363-T0049 |
| 33321B | Shaft snap ring (for output shaft bearing) | 90520-25005 · 90520-25006 · 90520-25009 · 90520-25010 · 90520-25011 · 90520-25012 · 90520-25013 · 90520-25014 · 90520-25015 · 90520-25016 · 90520-25017 · 90520-28031 · 90520-28032 · 90520-28033 · 90520-28034 · 90520-28035 · 90520-28037 · 90520-28039 · 90520-28042 · 90520-28043 · 90520-28045 · 90520-28046 · 90520-28047 · 90520-28048 · 90520-28049 · 90520-28050 · 90520-28051 · 90520-28052 · 90520-T0110 · 90520-T0111 · 90520-T0112 · 90520-T0113 · 90520-T0114 · 90520-T0115 · 90520-T0116 · 90520-T0117 · 90520-T0118 · 90520-T0119 · 90520-T0120 · 90520-T0121 · 90520-T0122 · 90520-T0123 · 90520-T0124 · 90520-T0125 · 90520-T0126 · 90520-T0252 · 90520-T0253 · 90520-T0254 · 90520-T0255 · 90520-T0256 · 90520-T0257 · 90520-T0258 · 90520-T0259 · 90520-T0260 · 90520-T0261 · 90520-T0262 · 90520-T0263 · 90520-T0264 · 90520-T0265 · 90520-T0266 · 90520-T0267 · 90520-T0268 |
| 33321C | Shaft snap ring (for output shaft bearing) | 90520-71221 · 90520-81001 · 90520-88001 · 90520-T0038 · 90520-T0041 · 90520-T0285 |
| 33321D | Shaft snap ring (for clutch hub assembly) | 90520-28010 · 90520-28011 · 90520-28012 · 90520-28013 · 90520-28245 · 90520-28246 · 90520-28248 · 90520-30014 · 90520-30015 · 90520-30016 · 90520-30017 · 90520-30018 · 90520-30019 · 90520-30020 · 90520-T0063 · 90520-T0064 · 90520-T0065 · 90520-T0066 · 90520-T0067 · 90520-T0068 · 90520-T0069 · 90520-T0276 · 90520-T0277 · 90520-T0278 · 90520-T0279 · 90520-T0280 · 90520-T0281 · 90520-T0282 |
| 33321M | Shaft snap ring (for bearings) | 90520-36007 · 90520-36008 · 90520-36009 · 90520-36010 · 90520-36011 · 90520-36012 · 90520-36013 · 90520-T0103 · 90520-T0104 · 90520-T0105 · 90520-T0106 · 90520-T0107 · 90520-T0108 · 90520-T0109 · 90520-T0269 · 90520-T0270 · 90520-T0271 · 90520-T0272 · 90520-T0273 · 90520-T0274 · 90520-T0275 |
| 33321T | Spacer (for output shaft) | 90387-T0007 · 90387-T0010 · 90387-T0011 · 90561-30005 |
| 33321V | Bearings (for center output shaft) | 90363-30059 · 90363-35039 · 90363-T0011 · 90363-T0022 · 90363-T0031 · 90363-T0047 |
| 33331 | reverse gear | 33331-0K010 · 33331-0K011 · 33331-0K020 · 33331-0K030 · 33331-0K031 · 33331-0K040 · 33331-0K060 · 33331-60041 · 33331-71010 · 33331-71020 |
| 33332 | Second gear | 33033-0K010 · 33033-0K020 · 33033-0K030 · 33033-0K040 · 33033-0K050 · 33033-0K060 · 33033-0K070 · 33033-0K080 · 33033-0W010 · 33033-0W030 · 33033-26011 · 33033-35011 · 33033-35021 · 33033-60040 · 33033-60050 |
| 33332B | Needle roller bearing (for second gear gear) | 90364-38002 · 90364-47003 · 90364-T0011 · 90364-T0016 · 90364-T0020 · 90364-T0026 |
| 33333 | Third gear | 33034-0K010 · 33034-0K020 · 33034-0K040 · 33034-0K050 · 33034-0K060 · 33034-0K080 · 33034-0K110 · 33034-0W070 · 33034-26060 · 33034-35100 · 33034-60030 · 33034-71010 |
| 33333A | Needle roller bearing (for third gear) | 90364-35005 · 90364-38011 · 90364-T0012 · 90364-T0017 · 90364-T0022 · 90364-T0027 |
| 33335 | first gear | 33032-0K010 · 33032-0K011 · 33032-0K020 · 33032-0K021 · 33032-0K040 · 33032-0K041 · 33032-0K050 · 33032-0K051 · 33032-0K060 · 33032-0K061 · 33032-0K070 · 33032-0K071 · 33032-0K080 · 33032-0K081 · 33032-0K090 · 33032-0K091 · 33032-0K120 · 33032-0W040 · 33032-0W050 · 33032-26020 · 33032-26030 · 33032-60051 · 33032-60111 |
| 33335B | Spacer (for first gear bearing) | 90560-39002 · 90560-T0010 |
| 33335C | Needle roller bearing (for first gear) | 90364-39005 · 90364-39011 · 90364-T0010 · 90364-T0015 · 90364-T0021 · 90364-T0025 |
| 33336 | fifth gear | 33336-0K010 · 33336-0K011 · 33336-0K012 · 33336-0K020 · 33336-0K030 · 33336-0K031 · 33336-0K032 · 33336-0K040 · 33336-0K050 · 33336-0K060 · 33336-0K061 · 33336-0K110 · 33336-0K120 · 33336-0K130 · 33336-0W020 · 33336-0W030 · 33336-26010 · 33336-26020 · 33336-28010 · 33336-28020 · 33336-35100 · 33336-35101 |
| 33348 | First gear thrust washer | 33348-0K010 · 33348-0K020 · 33348-0K030 · 33348-35010 |
| 33348A | Pin or steel ball (for first gear thrust washer) | 90250-05026 · 90250-T0021 |
| 33349 | Fifth gear thrust washer | 33346-0K020 · 33346-0K030 · 33346-71010 |
| 33349A | Fourth gear gear washer | 33349-0K010 · 33349-35010 |
| 33349C | Pin (for fifth gear thrust washer) | 90250-05026 |
| 33355 | First gear bearing inner race | 33355-0W010 · 33355-35020 |
| 33355A | First gear bearing inner race locking key or steel ball | 90360-06004 |
| 33359A | Fifth gear gear bearing inner race locking steel ball | 90360-06004 |
| 33361 | No. 1 transmission clutch hub | 33361-0K010 · 33361-0K011 · 33361-0K020 · 33361-0K021 · 33361-0K030 · 33361-0K031 · 33361-0K040 · 33361-0K041 · 33361-0K050 · 33361-0K060 · 33361-0W010 · 33361-35020 · 33361-60050 · 33361-71020 |
| 33362 | No. 2 transmission clutch hub | 33362-0K020 · 33362-0K030 · 33362-0K050 · 33362-0W010 · 33362-35040 · 33362-60030 · 33362-60031 |
| 33364 | No. 2 transmission hub sleeve | 33364-0K010 · 33364-0K020 · 33364-0K030 · 33364-0K060 · 33364-0W010 · 33364-26020 · 33364-60070 |
| 33365 | No. 1 synchromesh shift key | 33365-0K010 · 33365-0K020 · 33365-35021 · 33365-35060 |
| 33365A | compression spring | 90501-08212 · 90501-T0023 · 90501-T0051 · 90501-T0063 |
| 33366 | No. 2 synchromesh shift key | 33365-30060 · 33366-0K010 · 33366-0K020 · 33366-35041 · 33366-35050 |
| 33366D | compression spring | 90501-08212 · 90501-T0023 · 90501-T0051 · 90501-T0063 |
| 33367 | Synchronizer lock ring No. 1 | 33368-20012 |
| 33368 | Synchronizer lock ring No. 2 | 33367-14010 |
| 33368G | Synchronizer locking ring (for third gear) | 33038-0K050 · 33038-0K070 · 33368-0K010 · 33368-0K030 · 33368-0K050 · 33368-35050 |
| 33368H | Synchronizer ring (for fourth gear) | 33368-0K020 · 33368-0K040 · 33368-0K060 · 33368-0K220 · 33368-0K230 · 33368-35070 |
| 33371 | No. 1 synchromesh shift key spring | 33371-14031 |
| 33384A | No. 3 synchronizer outer locking ring | 33384-0K010 · 33384-0K011 · 33384-0K020 · 33384-0K030 · 33384-0K031 · 33384-60090 · 33384-71010 |
| 33391 | No. 2 synchromesh shift key spring | 33371-14010 |
| 33391B | No. 4 synchromesh shift key spring | 33392-71010 |
| 33392 | No. 3 synchromesh shift key spring | 33392-0K010 · 33392-60020 · 33392-60030 · 33392-60040 · 33392-71020 |
| 33394B | No. 3 synchromesh shift key | 33394-0K010 · 33394-0K020 · 33394-60020 · 33394-71010 |
| 33395 | No. 3 transmission hub sleeve | 33395-0K010 · 33395-0K020 · 33395-0K040 · 33395-0K050 · 33395-0K060 · 33395-60050 · 33395-71010 |
| 33402 | Reverse idler gear sub-assembly | 33402-0K010 · 33402-0K020 · 33402-0K030 · 33402-0K040 · 33402-0K050 · 33402-0K060 · 33402-0K070 · 33402-35060 · 33402-60030 · 33402-71010 · 33402-71020 |
| 33411A | Bearing or roller (for front countershaft gear) | 90365-25019 · 90365-25023 · 90365-25027 · 90365-T0004 · 90365-T0006 · 90365-T0011 |
| 33411D | No. 1 countershaft gear front bearing snap ring | 90520-49222 · 90520-56002 · 90520-T0087 |
| 33411P | intermediate shaft intermediate bearing | 90365-31006 · 90365-34005 · 90365-T0003 · 90365-T0007 · 90365-T0012 |
| 33411Q | No. 2 countershaft gear front bearing snap ring | 90520-23057 · 90520-23058 · 90520-23059 · 90520-23060 · 90520-23061 · 90520-23062 · 90520-23089 · 90520-23090 · 90520-23115 · 90520-23143 · 90520-23144 · 90520-23145 · 90520-T0097 · 90520-T0098 · 90520-T0099 · 90520-T0100 · 90520-T0101 · 90520-T0102 · 90520-T0246 · 90520-T0247 · 90520-T0248 · 90520-T0249 · 90520-T0250 · 90520-T0251 |
| 33421 | countershaft gear | 33421-0K012 · 33421-0K013 · 33421-0K022 · 33421-0K023 · 33421-0K024 · 33421-0K030 · 33421-0K040 · 33421-0K060 · 33421-0K061 · 33421-0K070 · 33421-0K071 · 33421-0K080 · 33421-0K081 · 33421-0K082 · 33421-0K090 · 33421-0K091 · 33421-0K092 · 33421-0K140 · 33421-0K150 · 33421-26110 · 33421-60180 · 33421-60181 · 33421-60220 · 33421-71010 · 33421-71011 · 33421-71030 · 33421-71040 · 33421-71050 · 33421-71060 |
| 33421R | Shaft snap ring (for countershaft rear gear) | 90520-19008 · 90520-19009 · 90520-19010 · 90520-19011 · 90520-19012 · 90520-19013 · 90520-19014 · 90520-22016 · 90520-22017 · 90520-22018 · 90520-22019 · 90520-22020 · 90520-22021 · 90520-22022 · 90520-33021 · 90520-T0127 · 90520-T0128 · 90520-T0129 · 90520-T0130 · 90520-T0131 · 90520-T0132 · 90520-T0133 |
| 33428 | Countershaft fifth gear | 33428-0K010 · 33428-0K011 · 33428-0K012 · 33428-0K020 · 33428-0K030 · 33428-0K050 · 33428-0K051 · 33428-0K060 · 33428-0K061 · 33428-0K062 · 33428-0K070 · 33428-0K071 · 33428-0K080 · 33428-0K081 · 33428-0K090 · 33428-0K091 · 33428-0K100 · 33428-0K110 · 33428-0K120 · 33428-26020 · 33428-60040 · 33428-60041 · 33428-71010 · 33428-71020 · 33428-71030 |
| 33428A | Shaft snap ring (for countershaft fifth gear) | 90520-34029 |
| 33428B | Bearings (for countershaft fifth gear) | 90364-26002 · 90364-30009 · 90364-T0013 · 90364-T0018 · 90364-T0023 · 90364-T0028 |
| 33451 | Reverse gear idler shaft | 33451-0K010 · 33451-0K020 · 33451-0K030 · 33451-0K040 · 33451-28011 · 33451-35030 |
| 33452 | Reverse gear idler shaft stop | 33452-0K010 · 33452-36030 |
| 33481 | Speedometer driving gear (MTM) | 33481-0K010 · 33481-0K040 · 33481-22010 · 33481-30040 · 33481-35070 · 33481-35130 · 33481-35190 · 33481-35210 |
| 33481B | Ring or spacer (for MTM speedometer driving gear) | 90520-26061 · 90520-28030 · 90520-T0134 · 90520-T0283 |
| 33481C | Reverse gear shift positioning steel ball | 90360-06004 · 90360-T0009 |
