Toyota HILUX fuel filter — Figure 2302

Toyota HILUX EPC diagram 2302, fuel filter, with 3 images and 10 PNC and OE references.

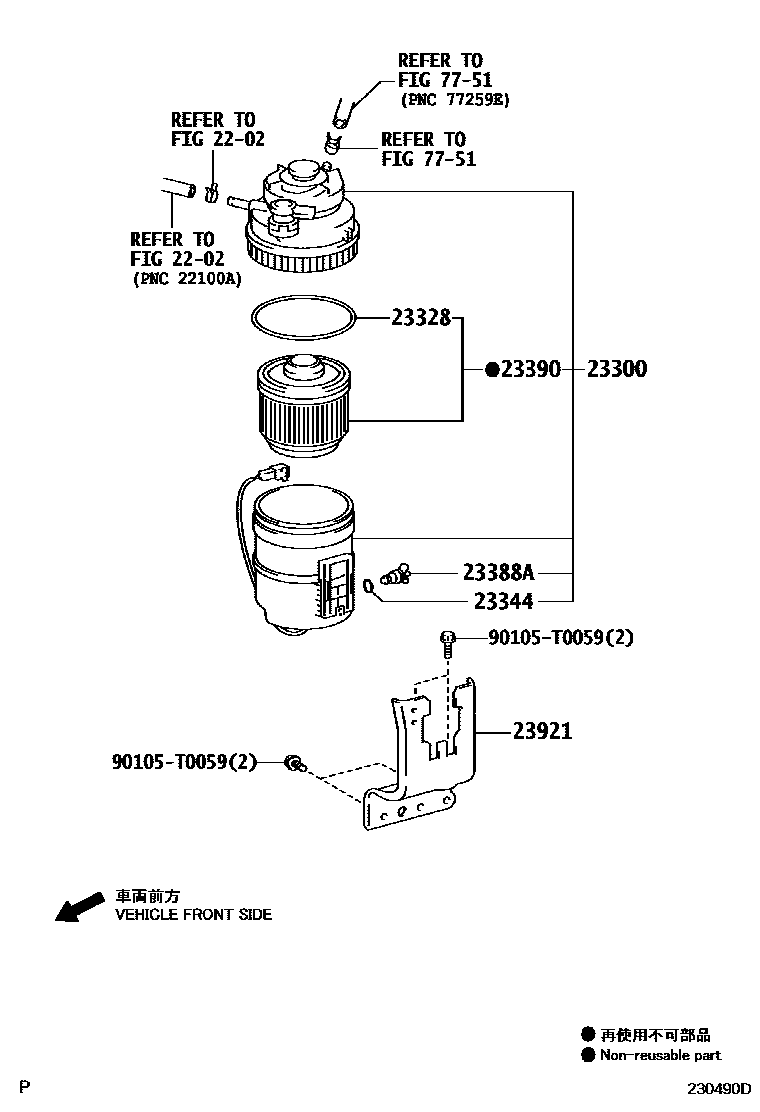

Toyota HILUX fuel filter EPC diagram — 230490D
fuel filter — 230490D (201108 – 999999)

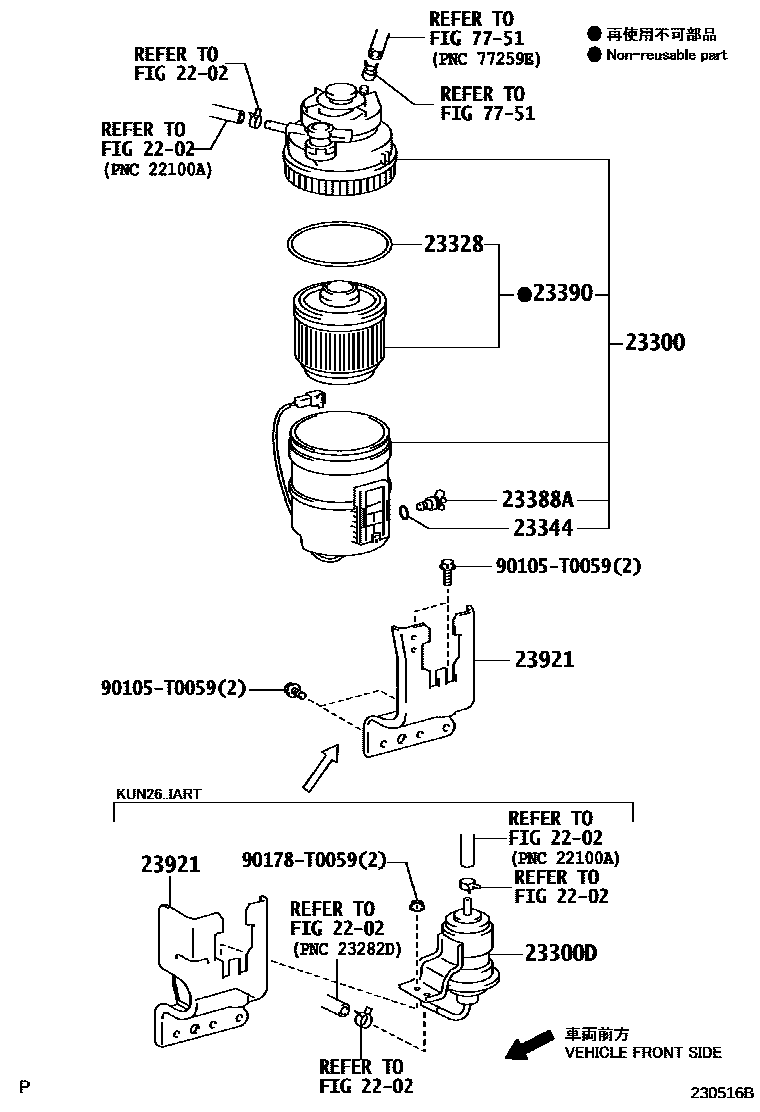

Toyota HILUX fuel filter EPC diagram — 230516B
fuel filter — 230516B (201107 – 999999)

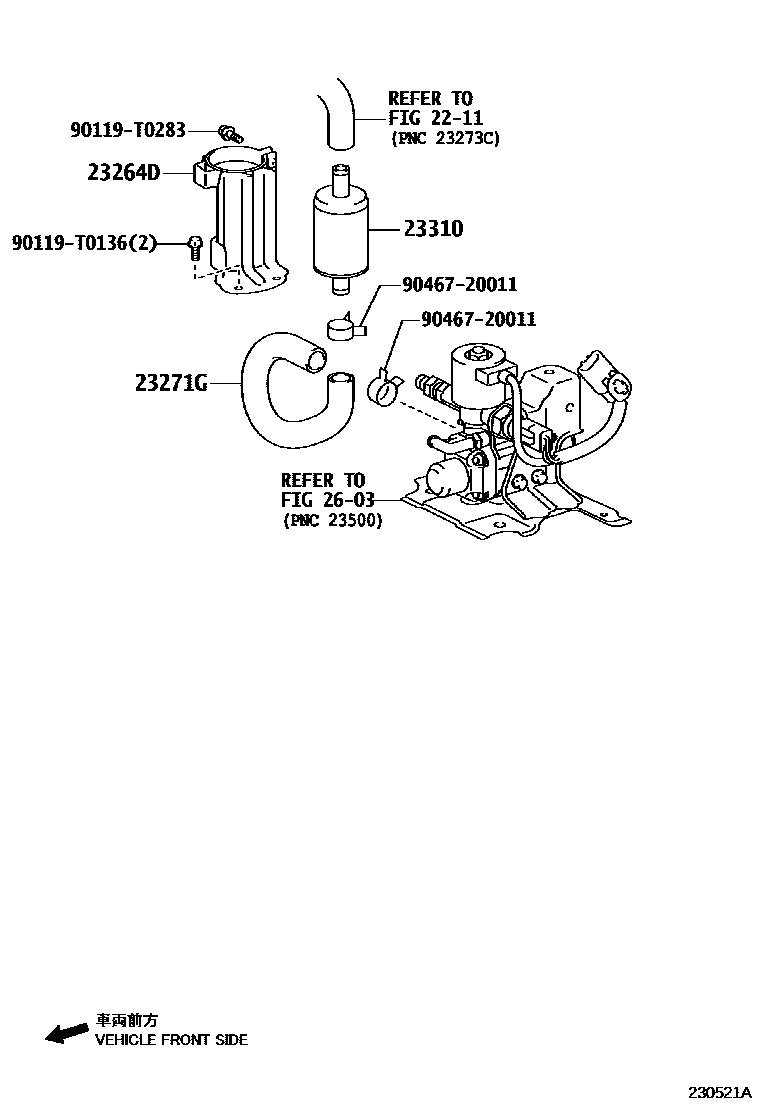

Toyota HILUX fuel filter EPC diagram — 230521A
fuel filter — 230521A (201205 – 999999)

PNC and OE references

PNCPart nameOE numbers
23264Dfuel filter bracket23264-0C010
23271Gfuel hose23271-75320
23300fuel filter assembly23300-0L032 · 23300-0L041 · 23300-0L042 · 23300-0L050 · 23300-0L060 · 23300-0L061 · 23300-0L120
23300DFuel filter assembly (for diesel engine)23300-30450
23310Fuel filter upper housing23310-0C010
23328Gasket (for fuel filter)23344-0L010
23344Clamp nut gasket (for fuel filter)23344-0L041
23388AFuel filter drain plug23388-0L041
23390Fuel filter element assembly23390-0L030 · 23390-0L041 · 23390-0L050
23921Fuel filter support23921-0L010 · 23921-0L040 · 23921-0L050 · 23921-0L080 · 23921-0L090 · 23921-30130
