Toyota HILUX Manifold — Figure 1701

Toyota HILUX EPC diagram 1701, Manifold, with 28 images and 62 PNC and OE references.

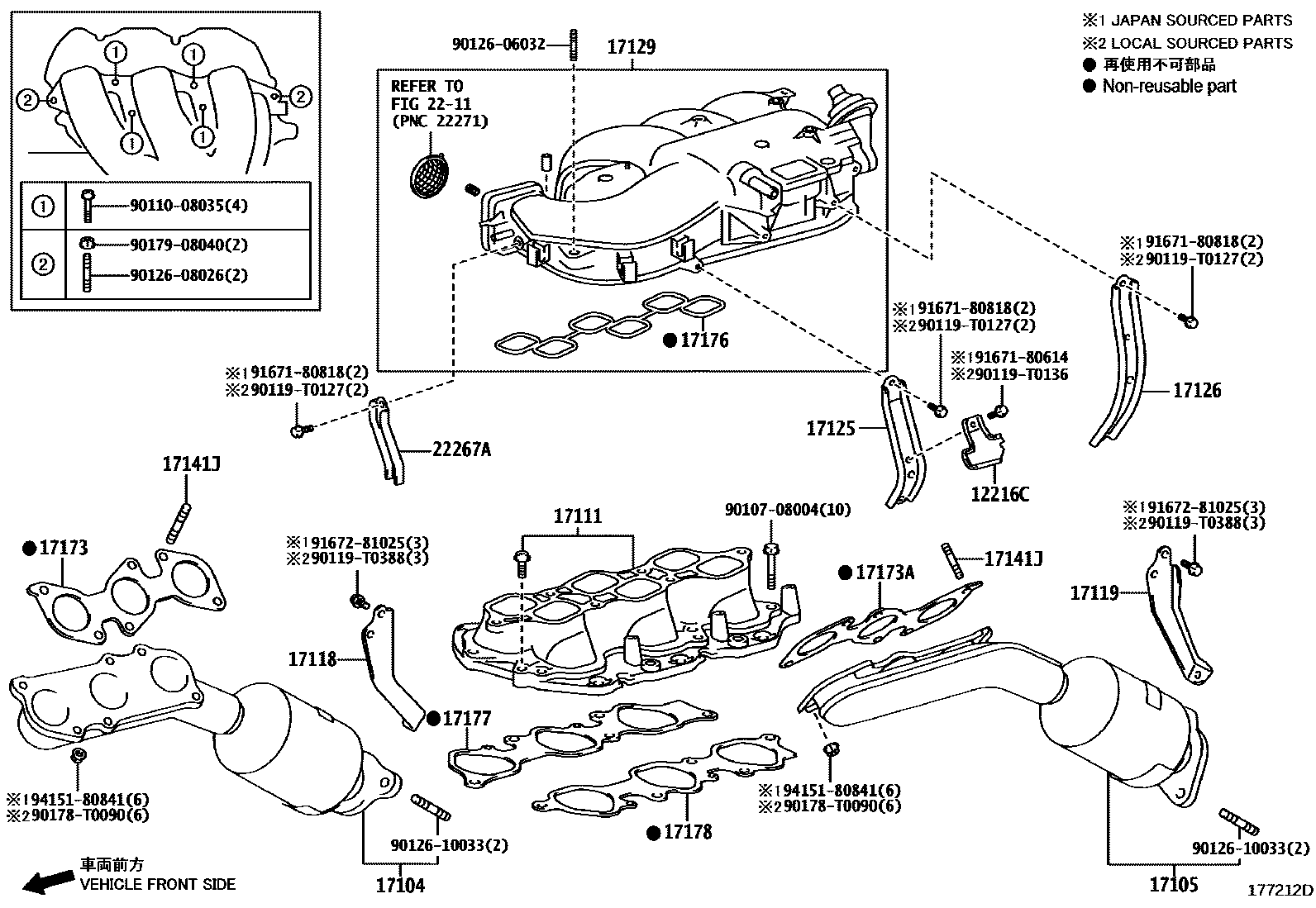

Toyota HILUX Manifold EPC diagram — 177212D
Manifold — 177212D (201107 – 999999)

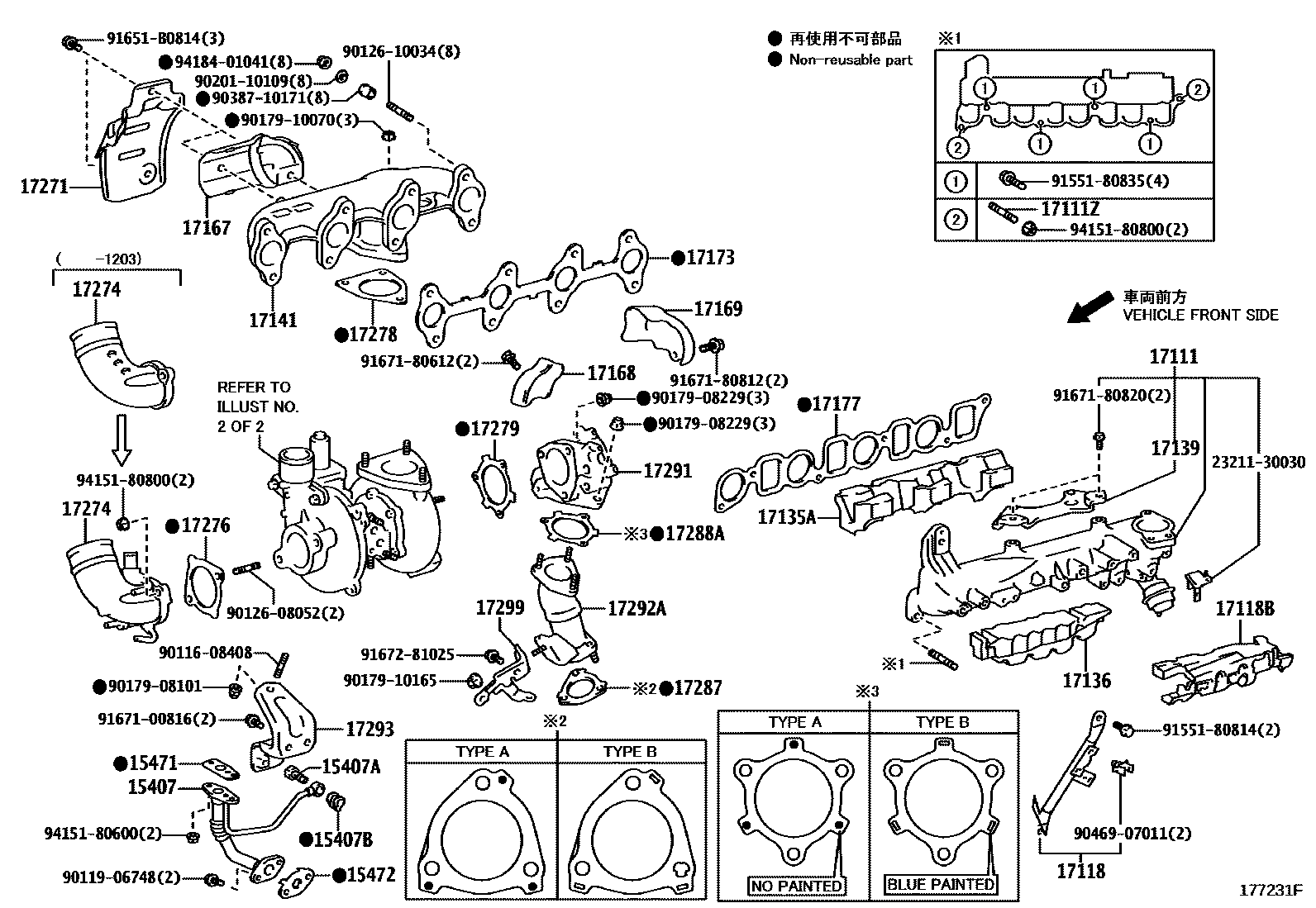

Toyota HILUX Manifold EPC diagram — 177231F
Manifold — 177231F (201107 – 999999)

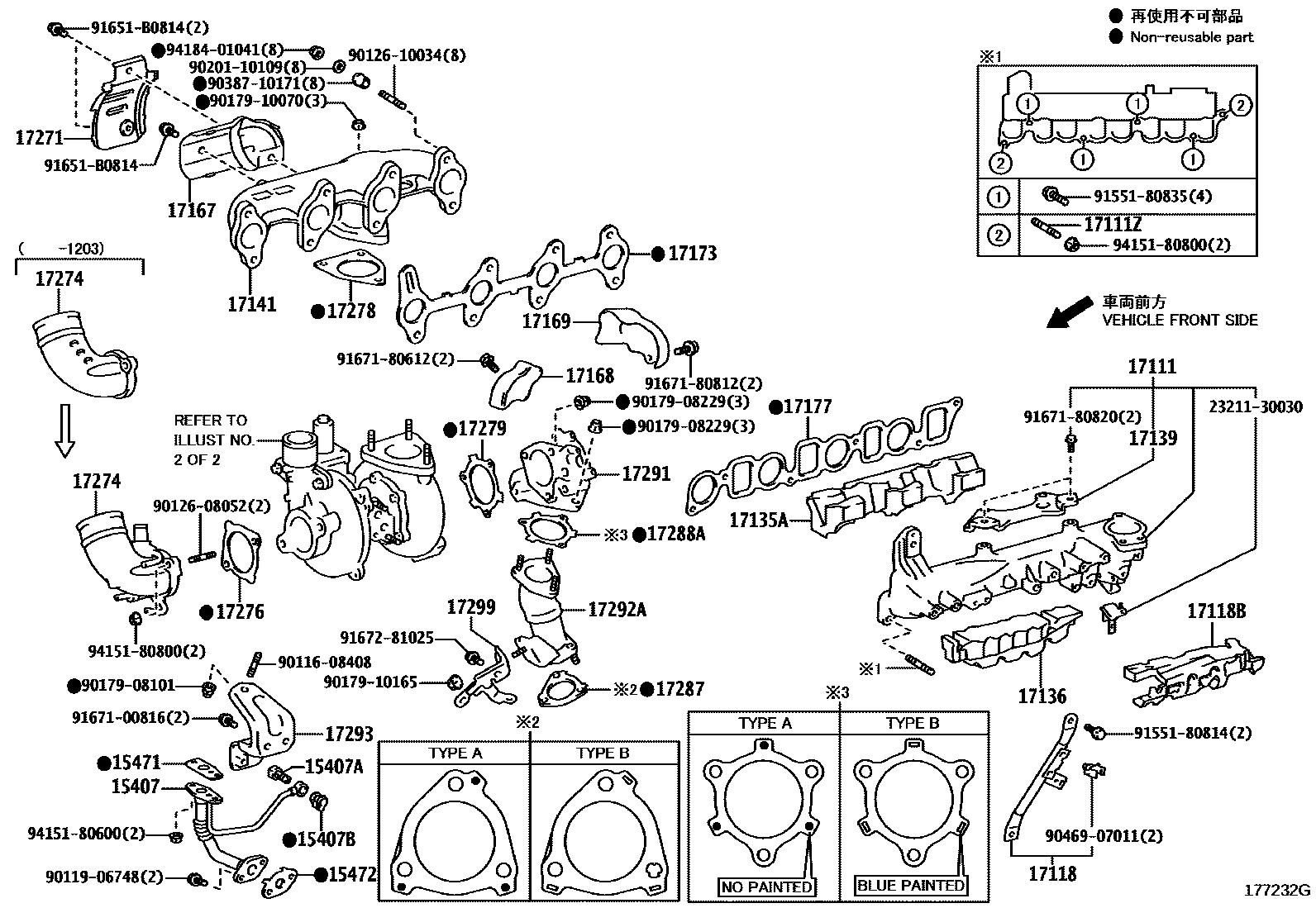

Toyota HILUX Manifold EPC diagram — 177232G
Manifold — 177232G (201107 – 999999)

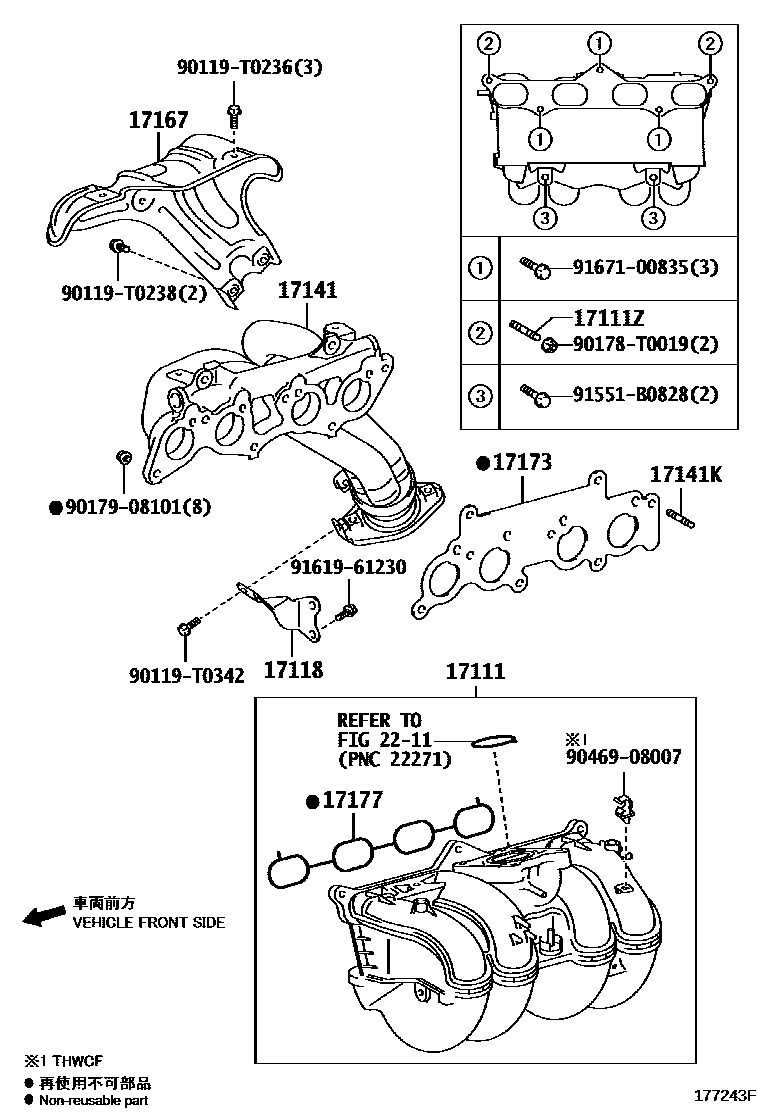

Toyota HILUX Manifold EPC diagram — 177243F
Manifold — 177243F (201107 – 201502)

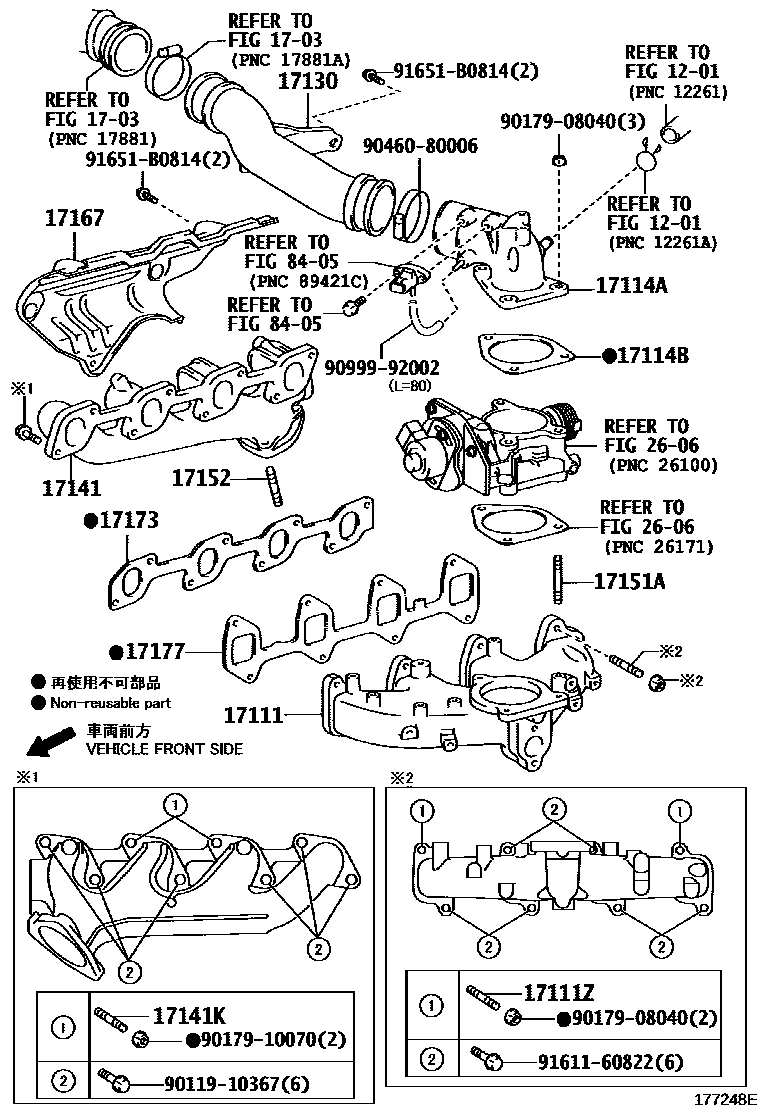

Toyota HILUX Manifold EPC diagram — 177248E
Manifold — 177248E (201108 – 999999)

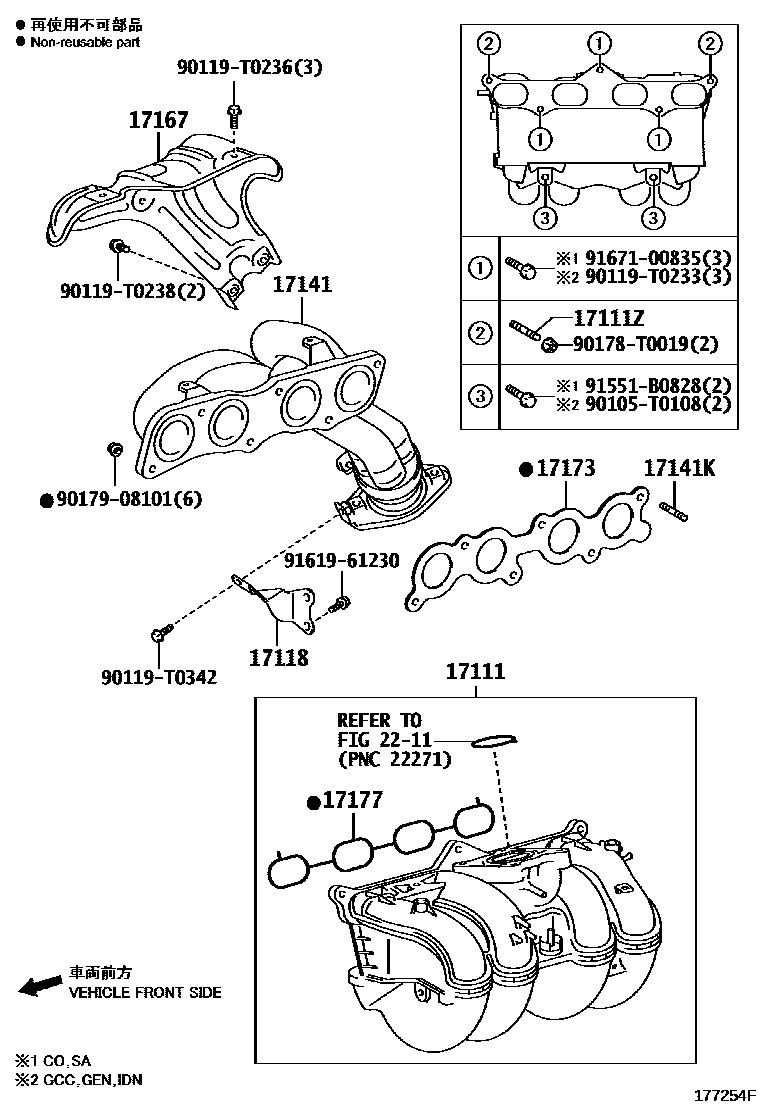

Toyota HILUX Manifold EPC diagram — 177254F
Manifold — 177254F (201107 – 999999)

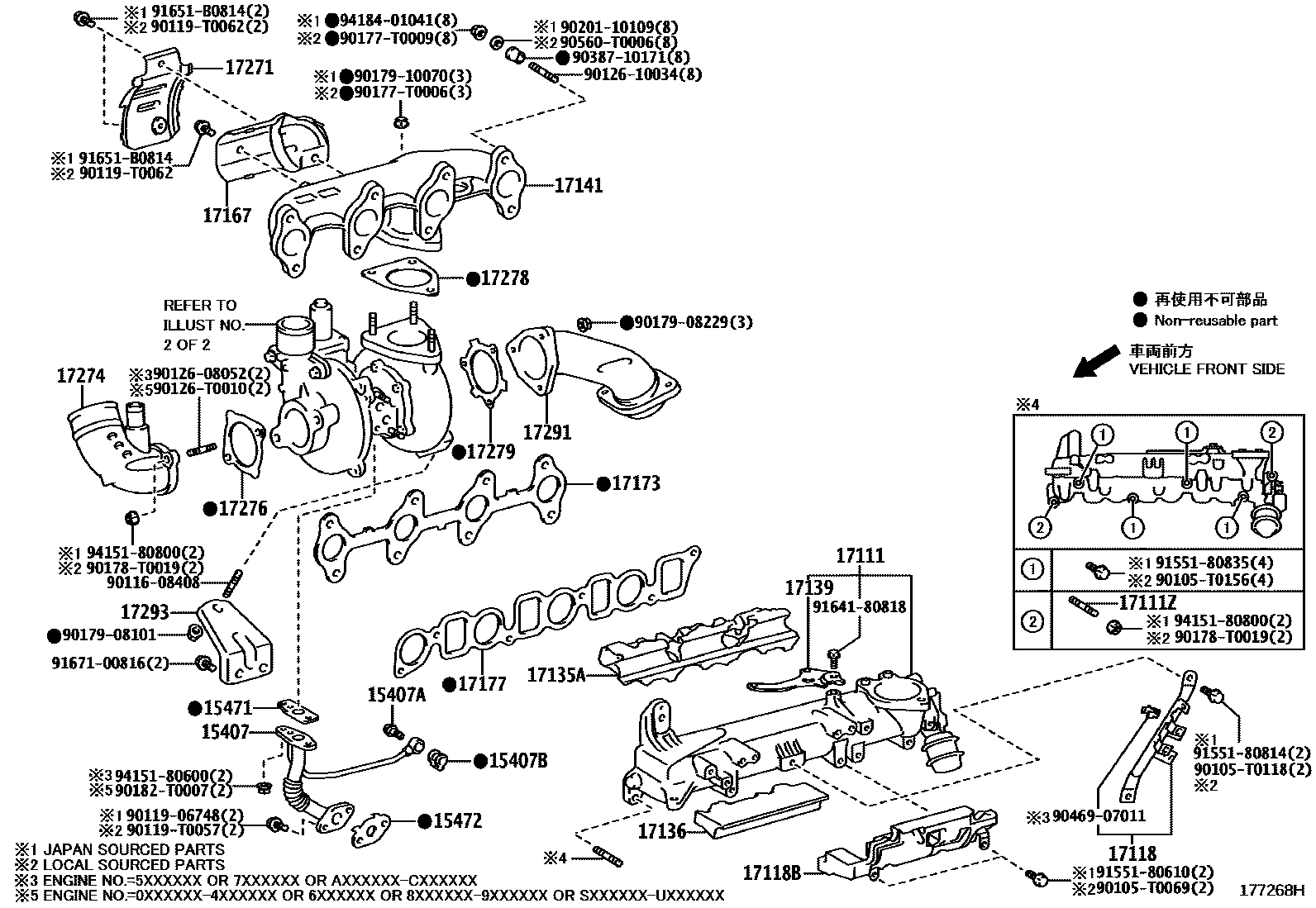

Toyota HILUX Manifold EPC diagram — 177268H
Manifold — 177268H (201107 – 999999)

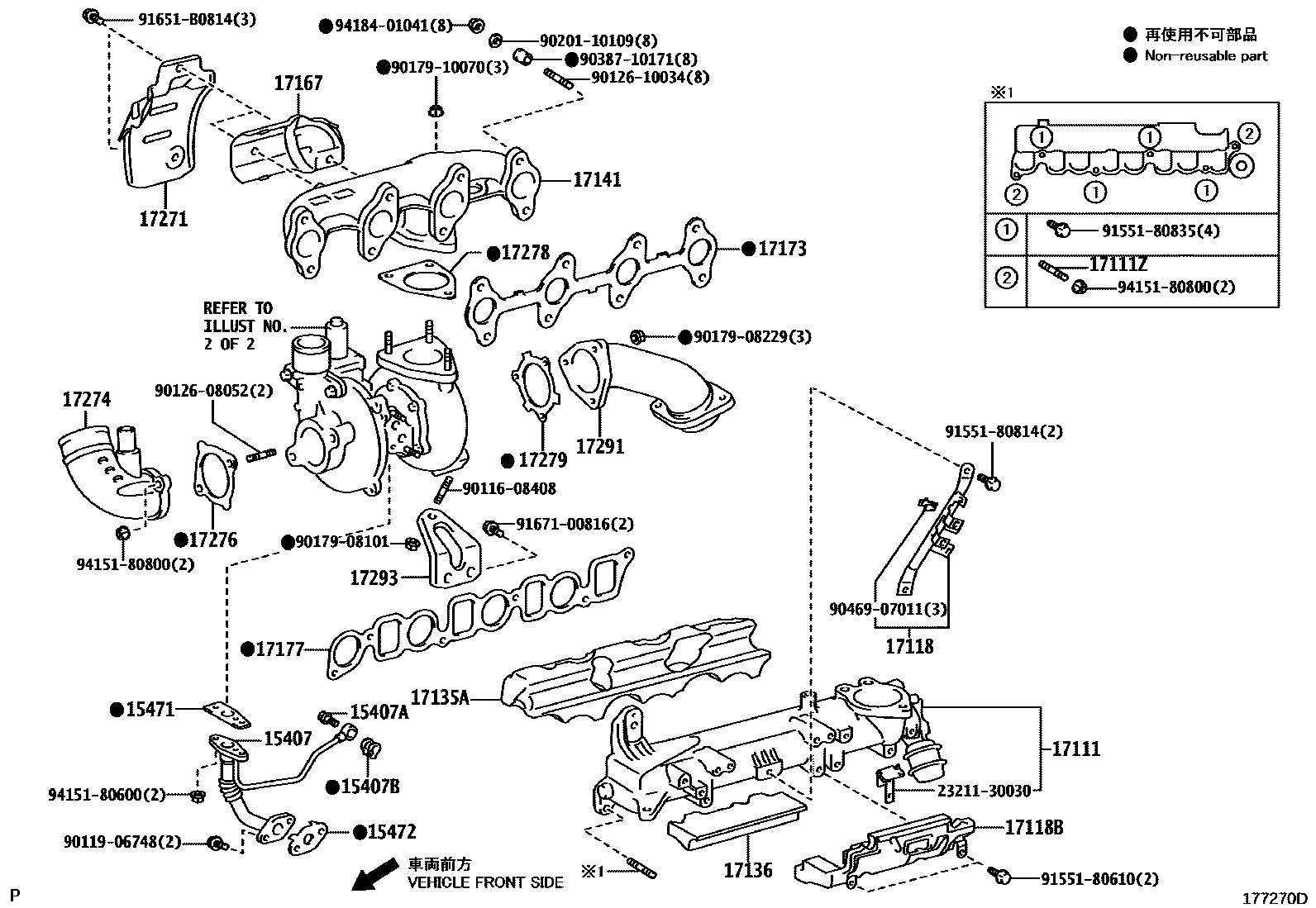

Toyota HILUX Manifold EPC diagram — 177270D
Manifold — 177270D (201107 – 999999)

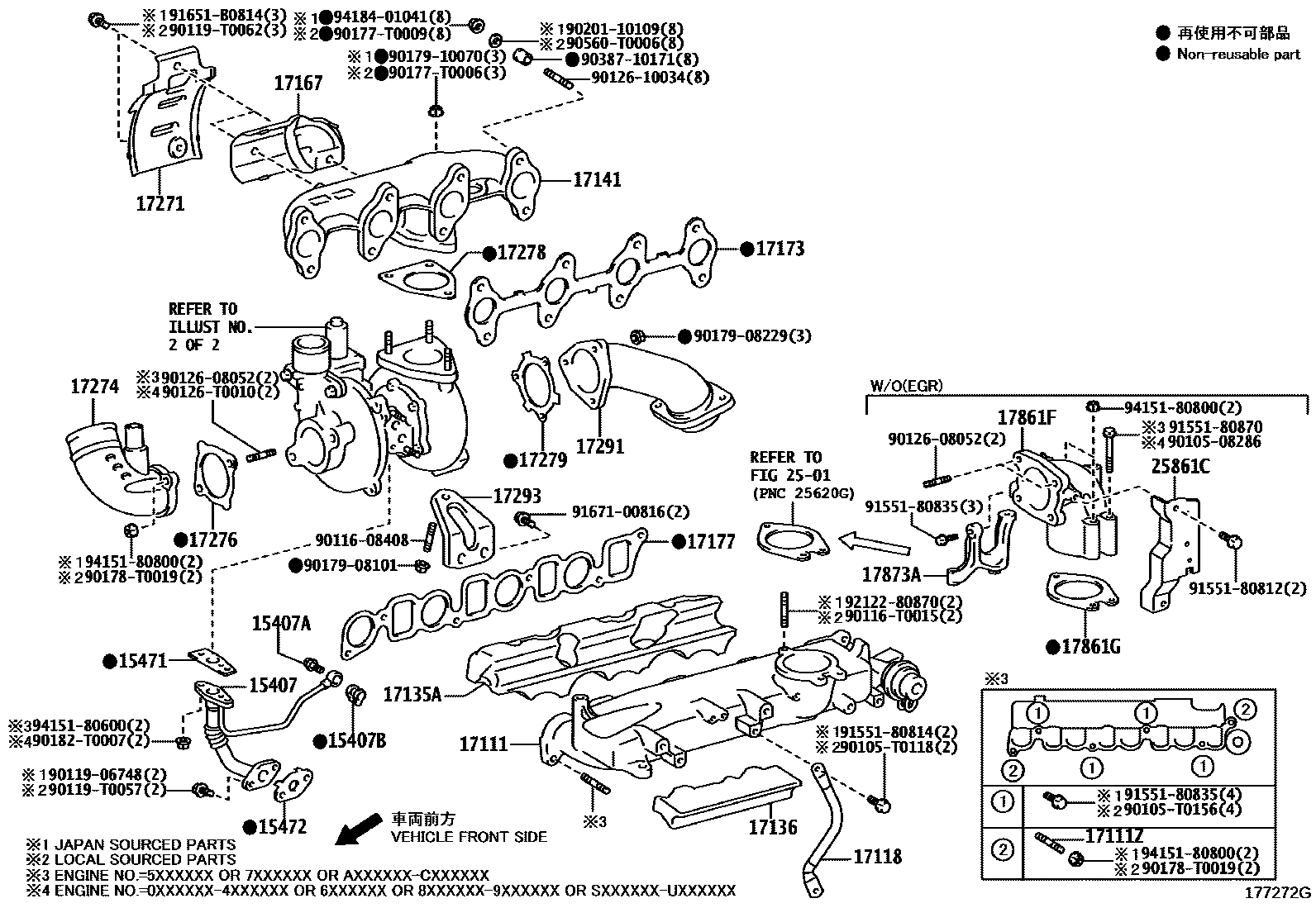

Toyota HILUX Manifold EPC diagram — 177272G
Manifold — 177272G (201107 – 999999)
Toyota HILUX Manifold EPC diagram — 177273D
Manifold — 177273D (201107 – 999999)

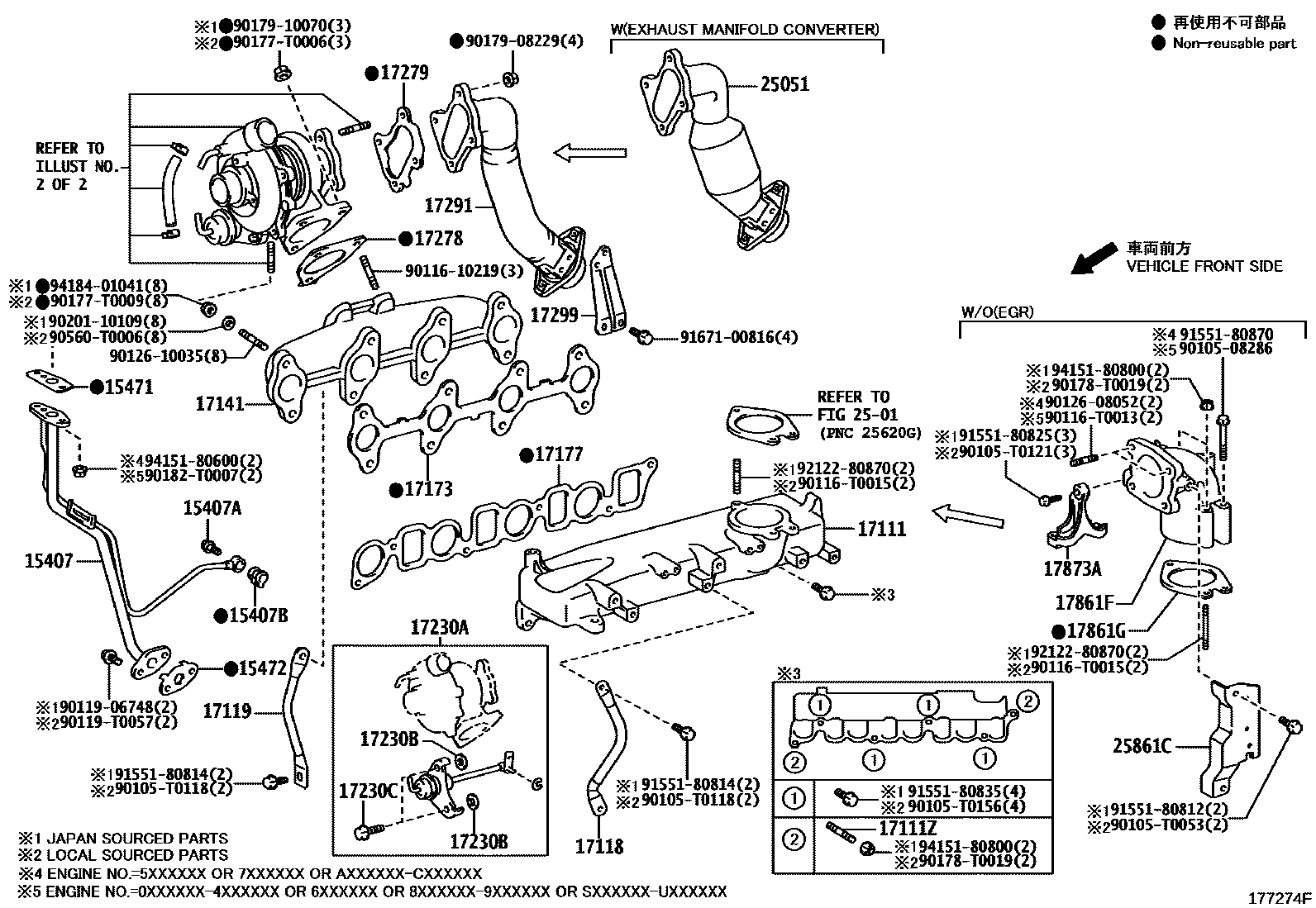

Toyota HILUX Manifold EPC diagram — 177274F
Manifold — 177274F (201107 – 999999)

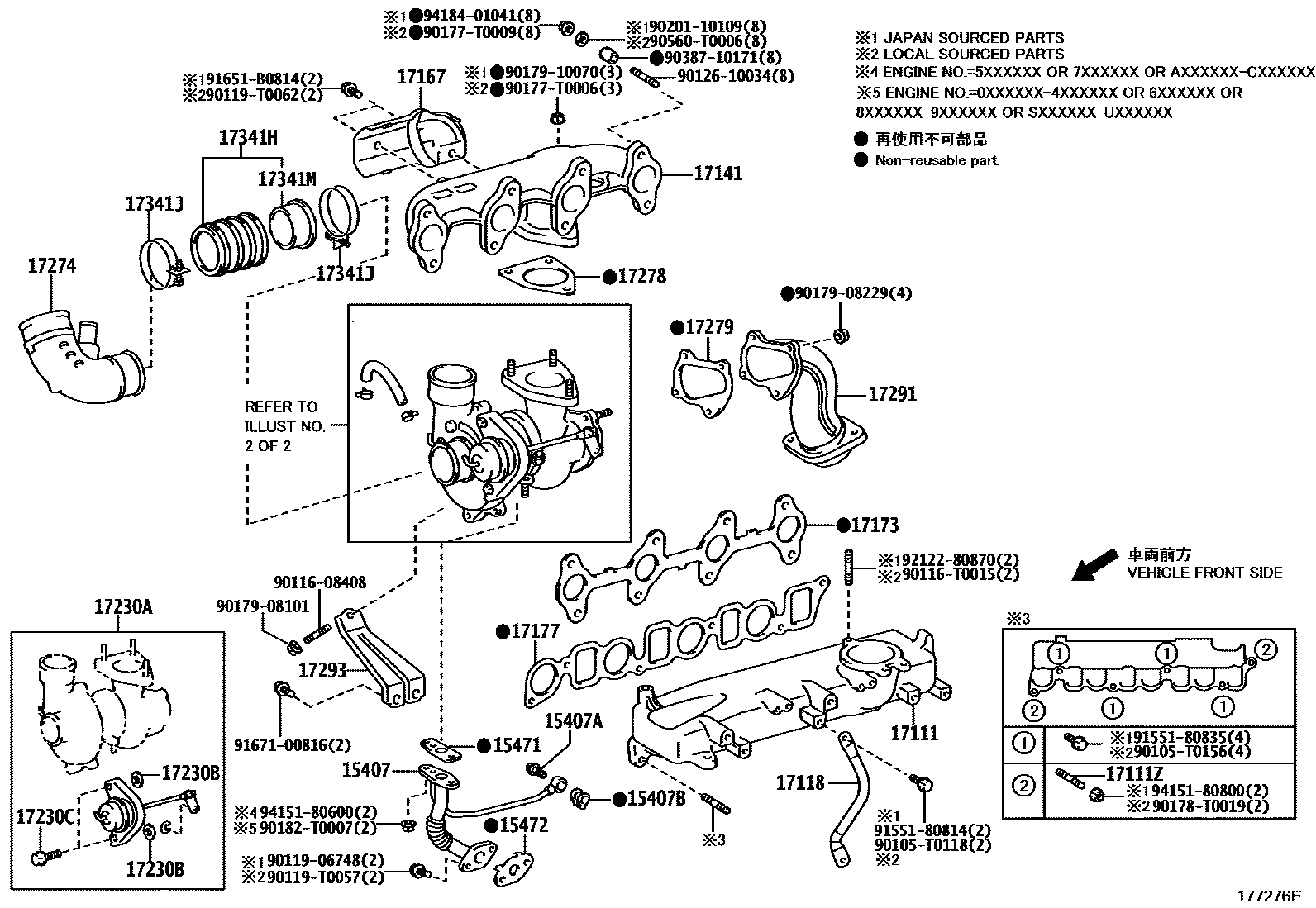

Toyota HILUX Manifold EPC diagram — 177276E
Manifold — 177276E (201107 – 999999)

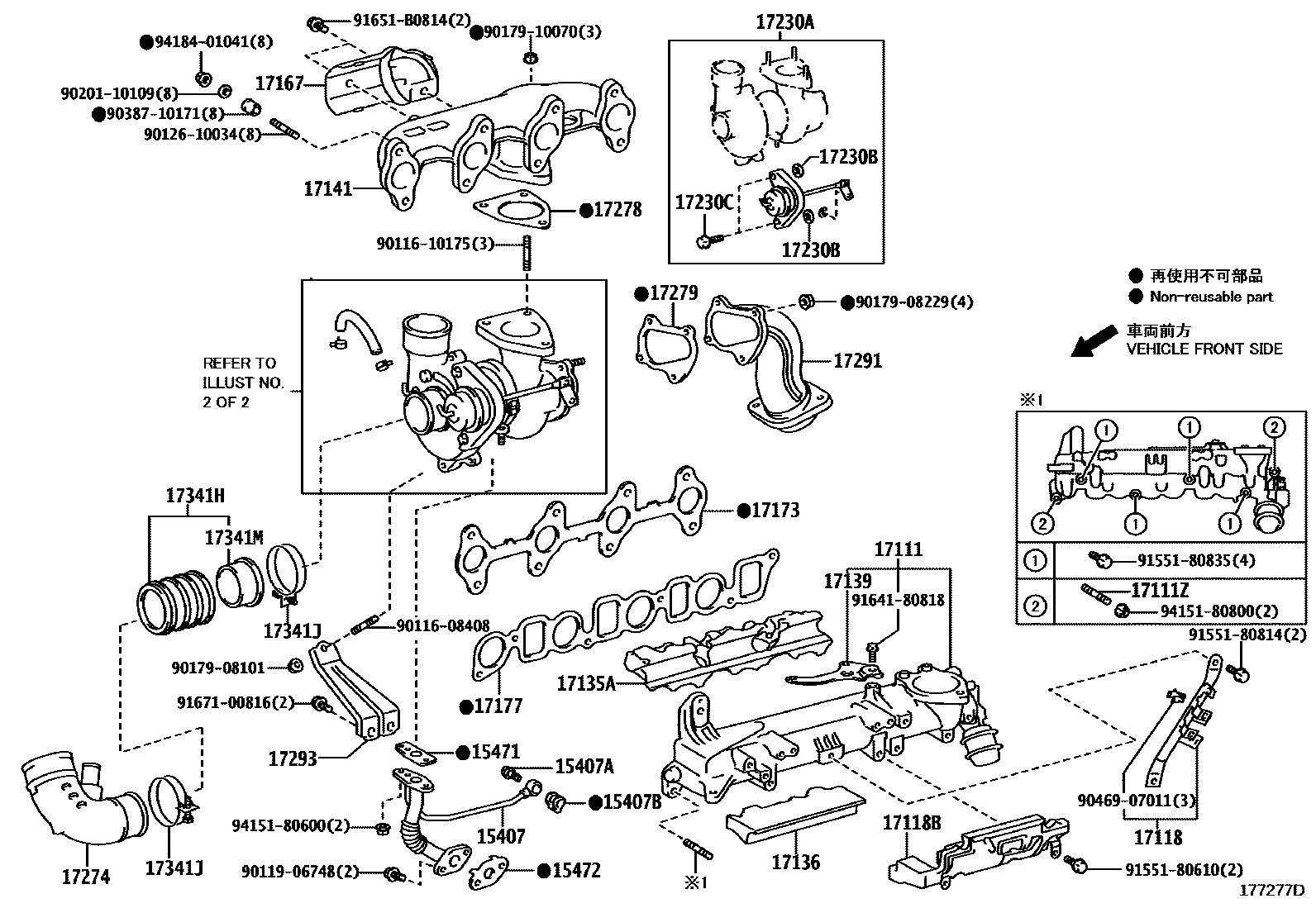

Toyota HILUX Manifold EPC diagram — 177277D
Manifold — 177277D (201107 – 999999)

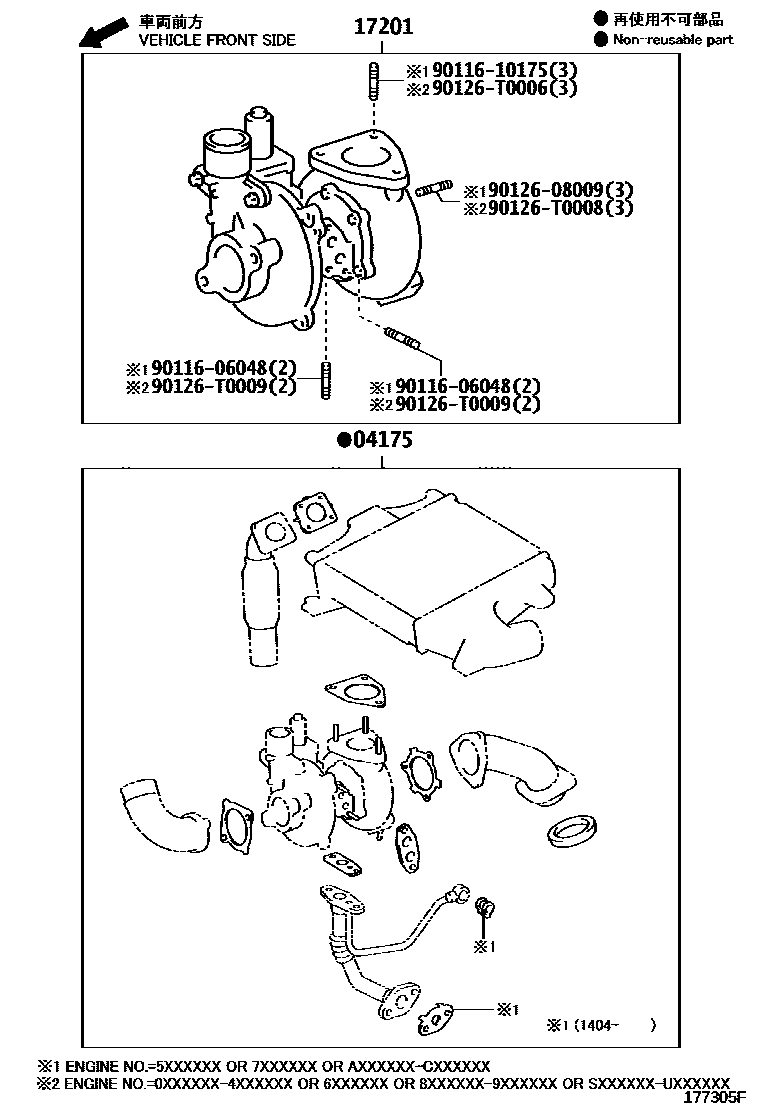

Toyota HILUX Manifold EPC diagram — 177305F
Manifold — 177305F (201107 – 999999)

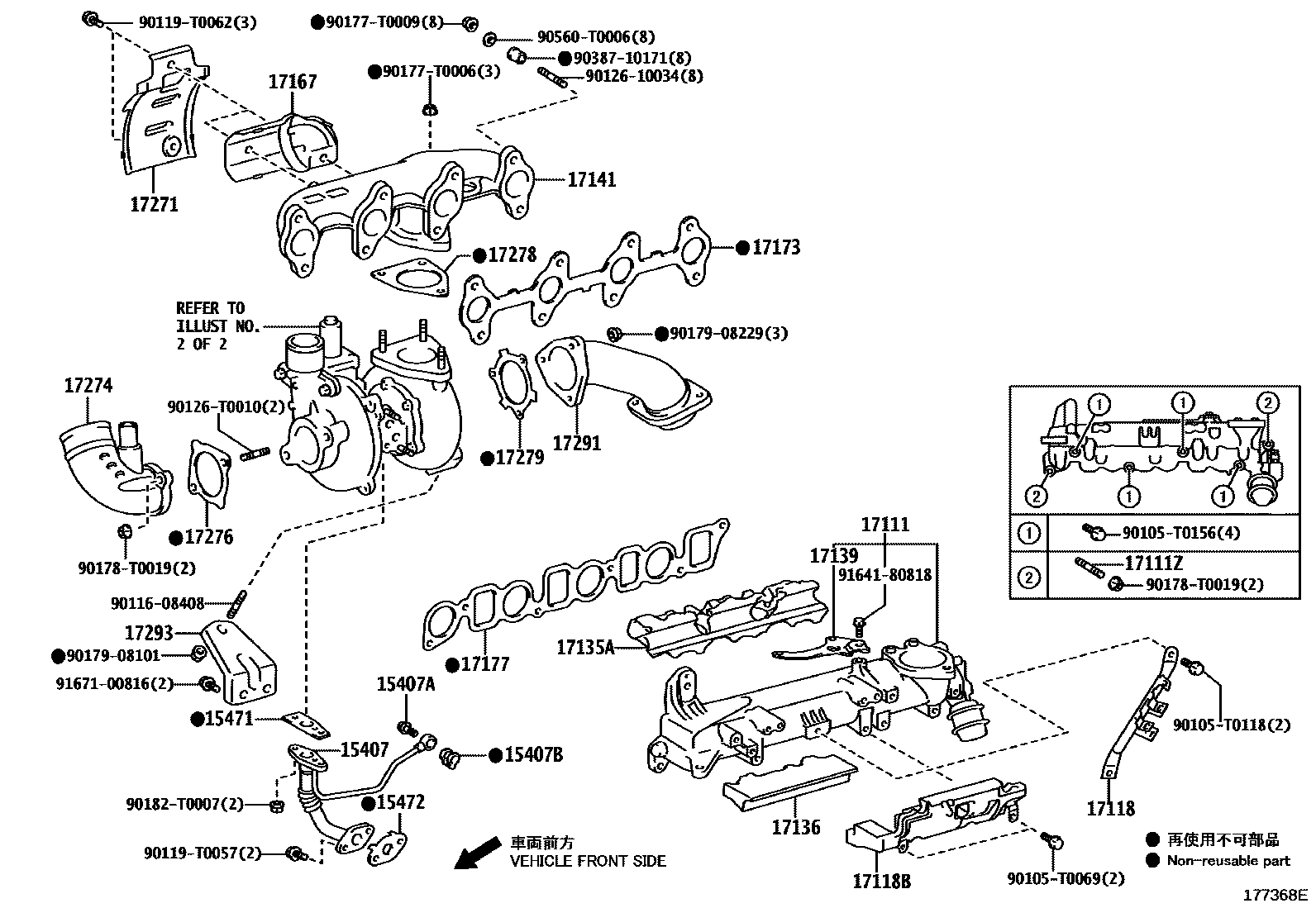

Toyota HILUX Manifold EPC diagram — 177368E
Manifold — 177368E (201110 – 999999)

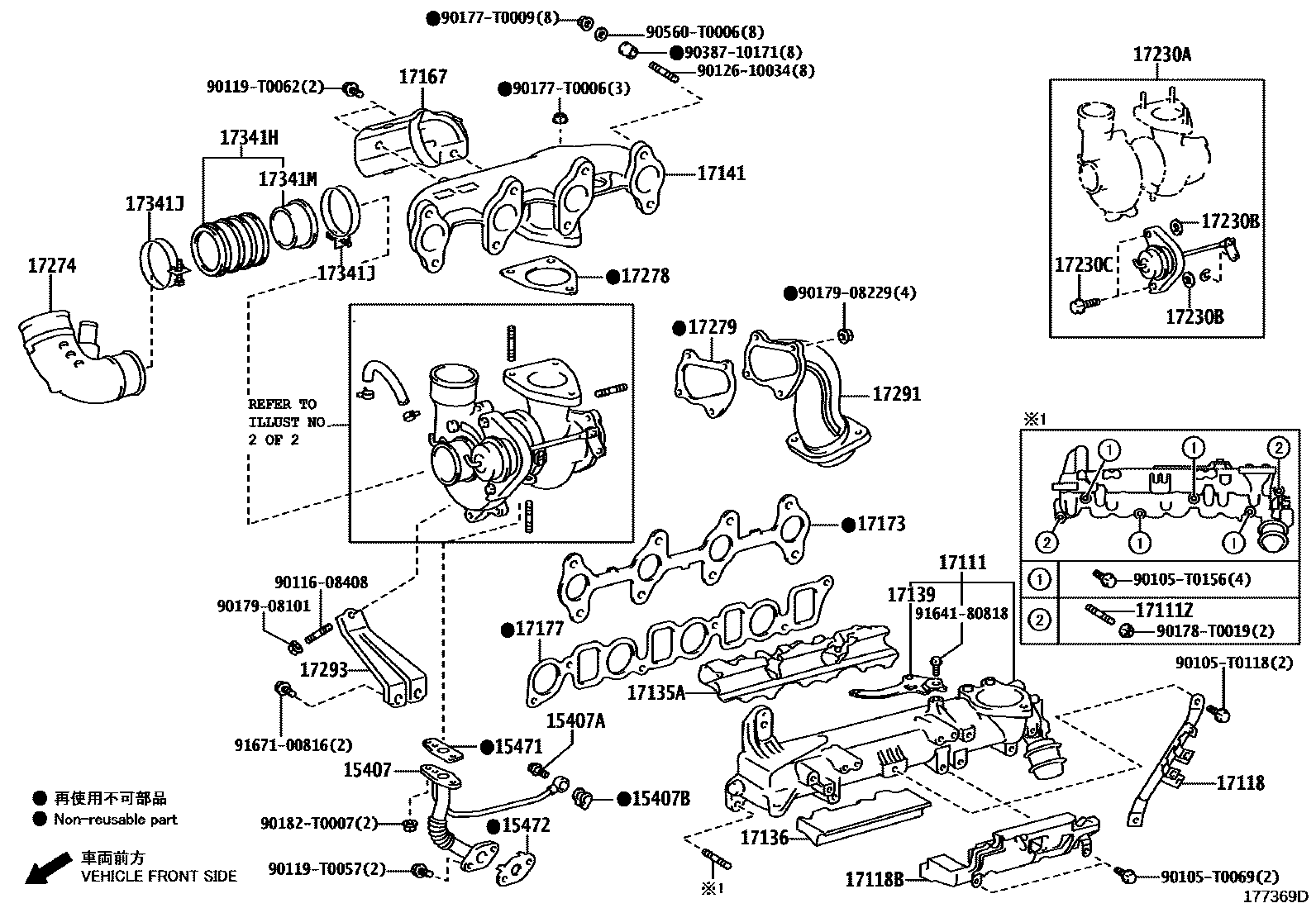

Toyota HILUX Manifold EPC diagram — 177369D
Manifold — 177369D (201110 – 999999)

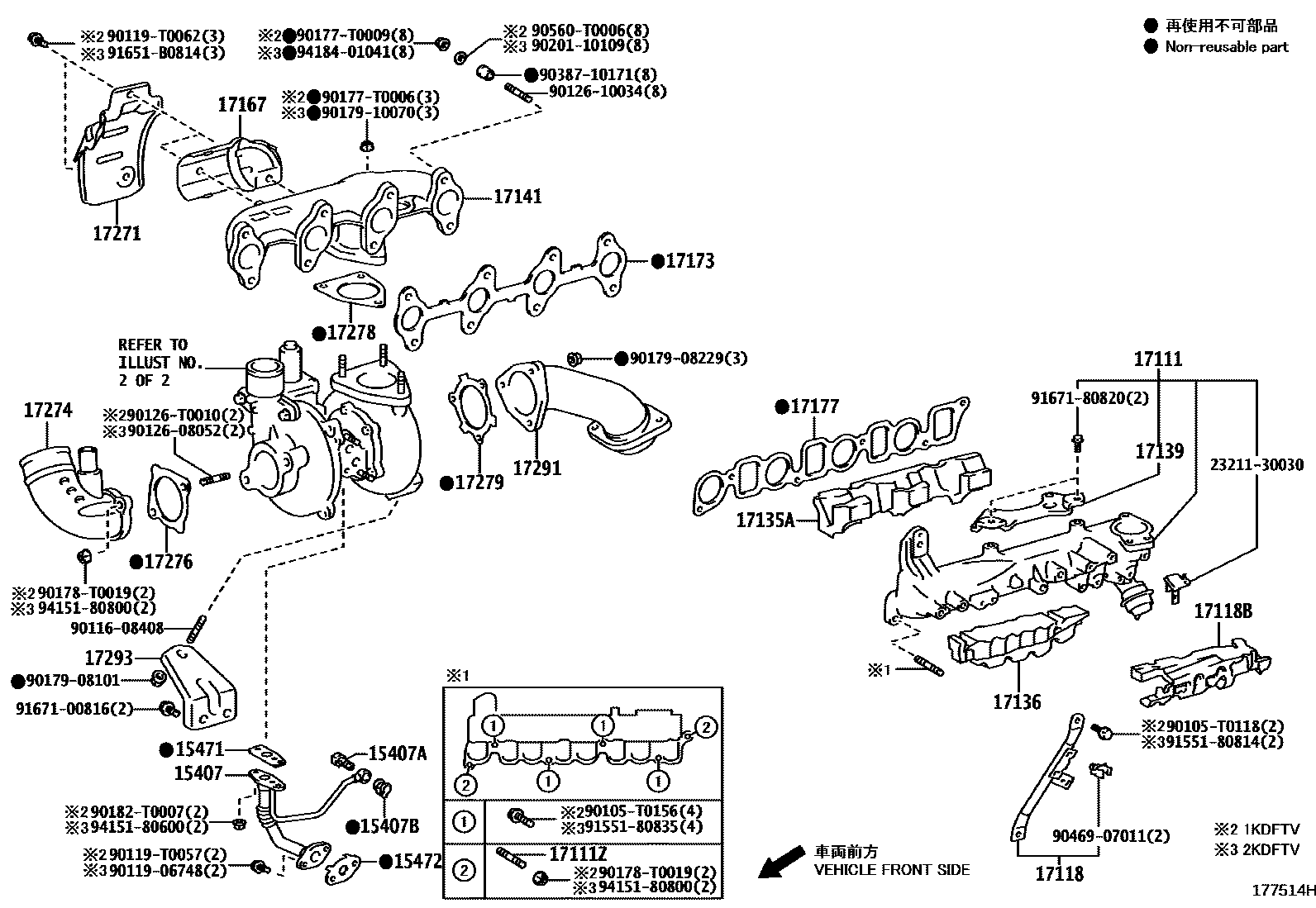

Toyota HILUX Manifold EPC diagram — 177514H
Manifold — 177514H (201204 – 999999)

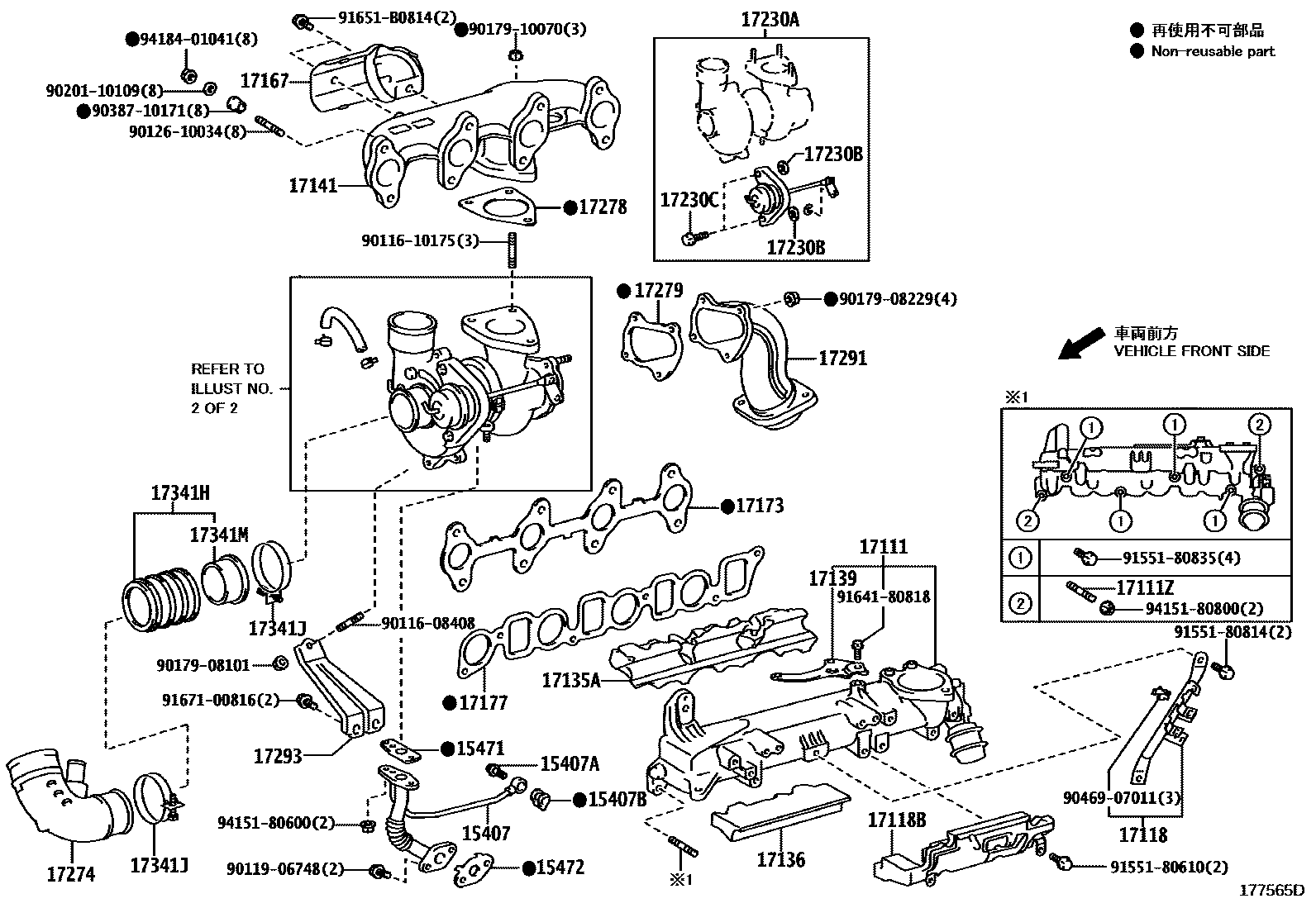

Toyota HILUX Manifold EPC diagram — 177565D
Manifold — 177565D (201208 – 999999)

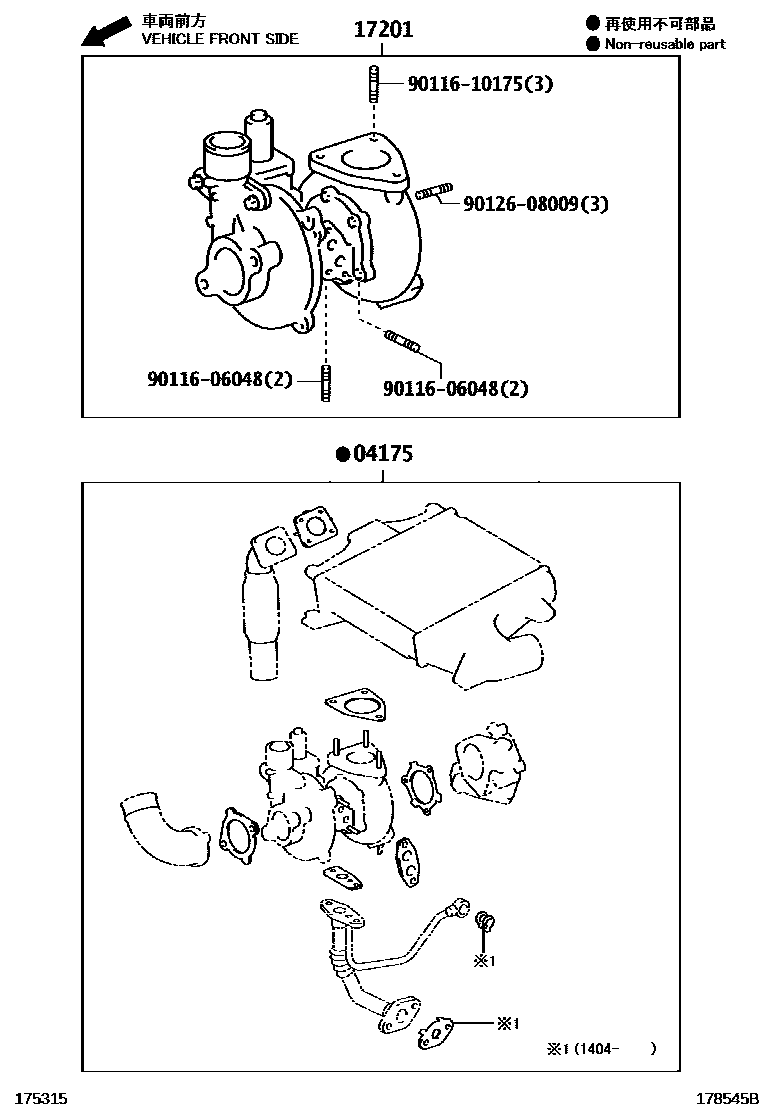

Toyota HILUX Manifold EPC diagram — 178545B
Manifold — 178545B (201107 – 999999)

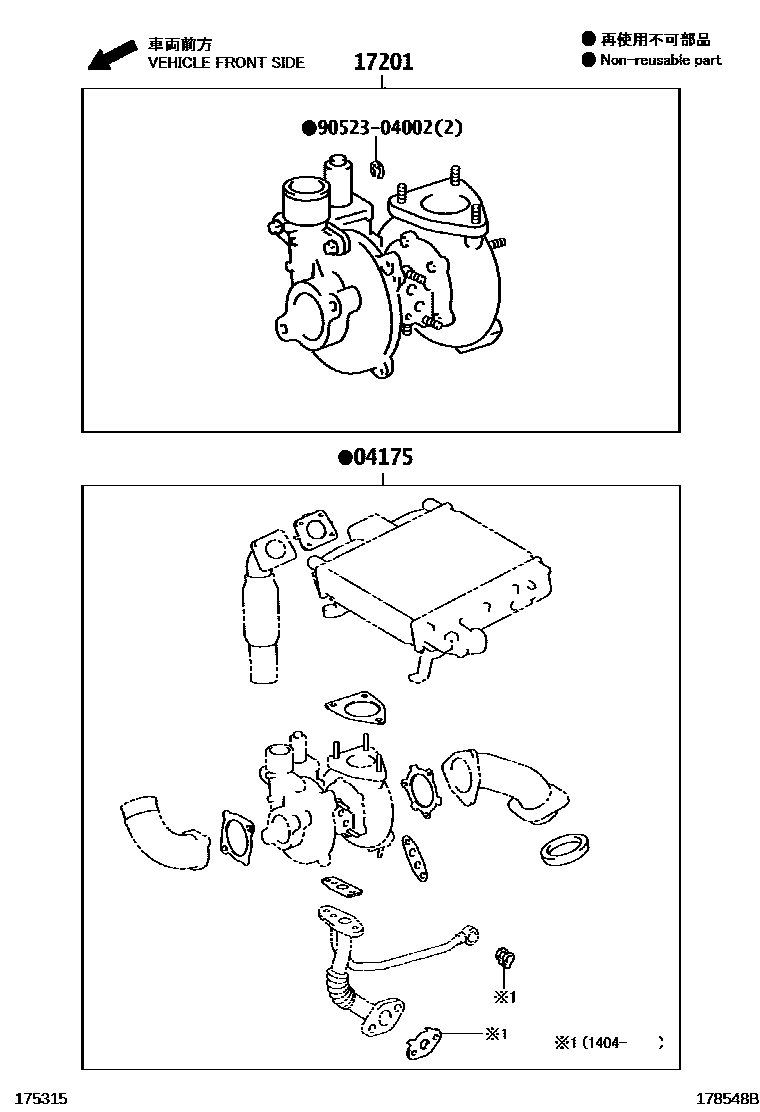

Toyota HILUX Manifold EPC diagram — 178548B
Manifold — 178548B (201107 – 999999)

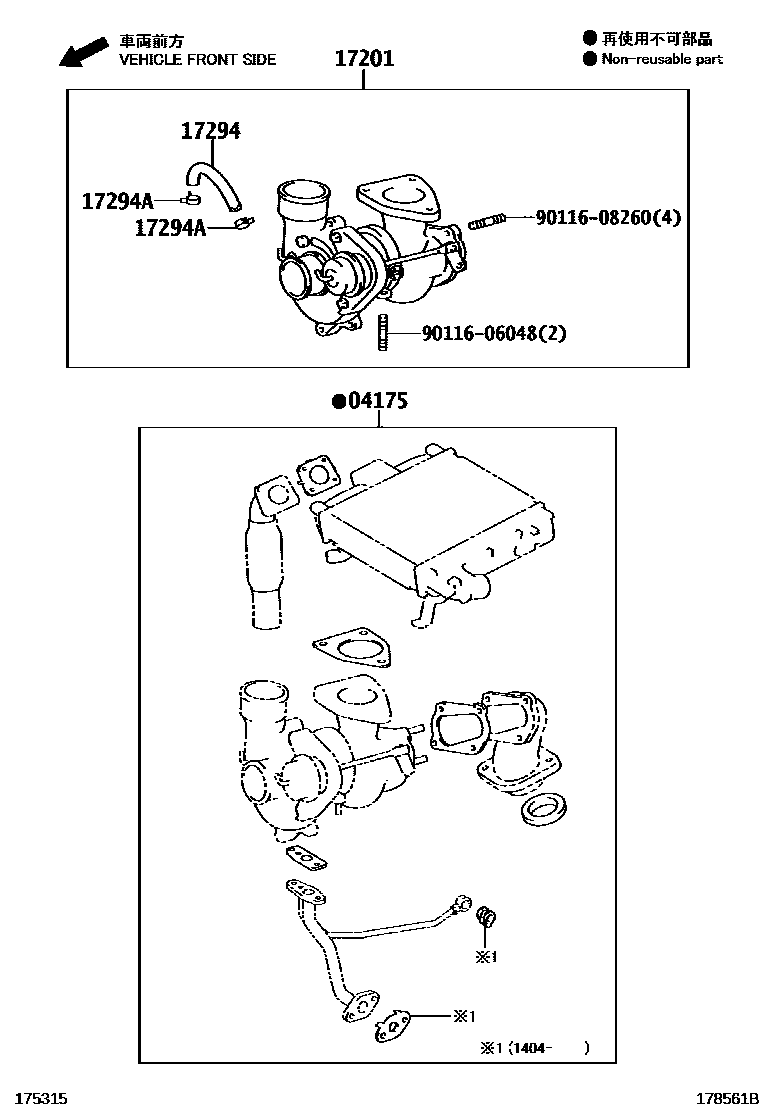

Toyota HILUX Manifold EPC diagram — 178561B
Manifold — 178561B (201208 – 999999)

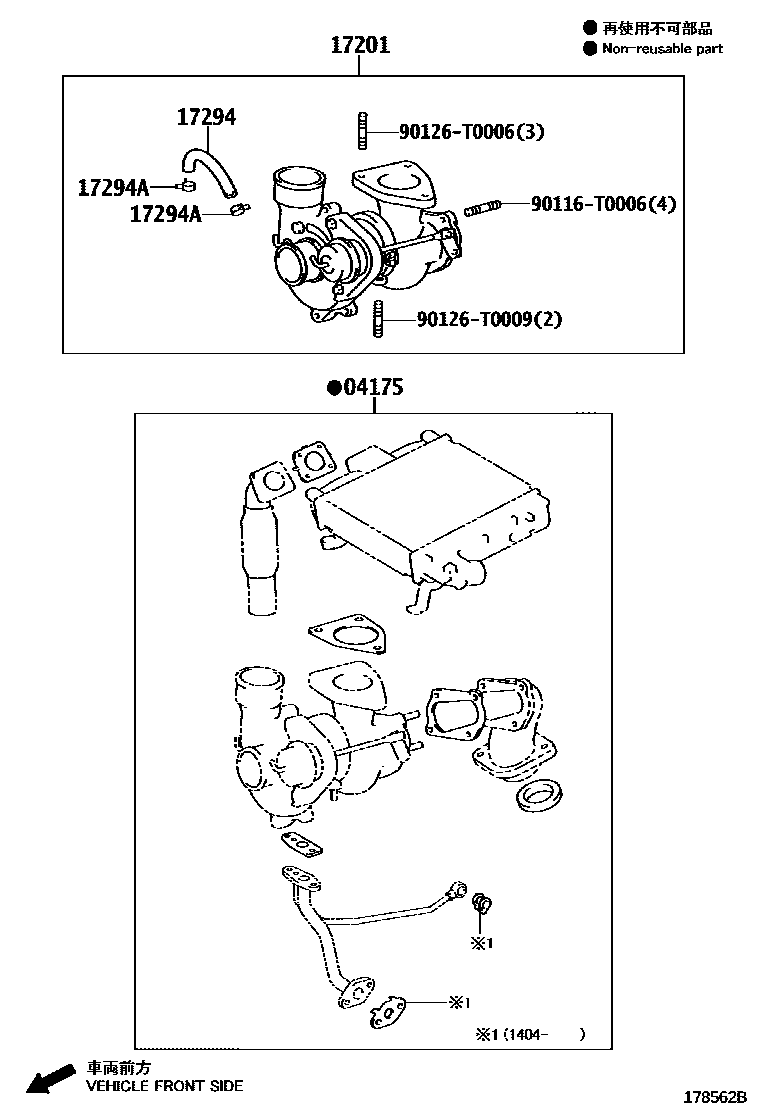

Toyota HILUX Manifold EPC diagram — 178562B
Manifold — 178562B (201107 – 999999)

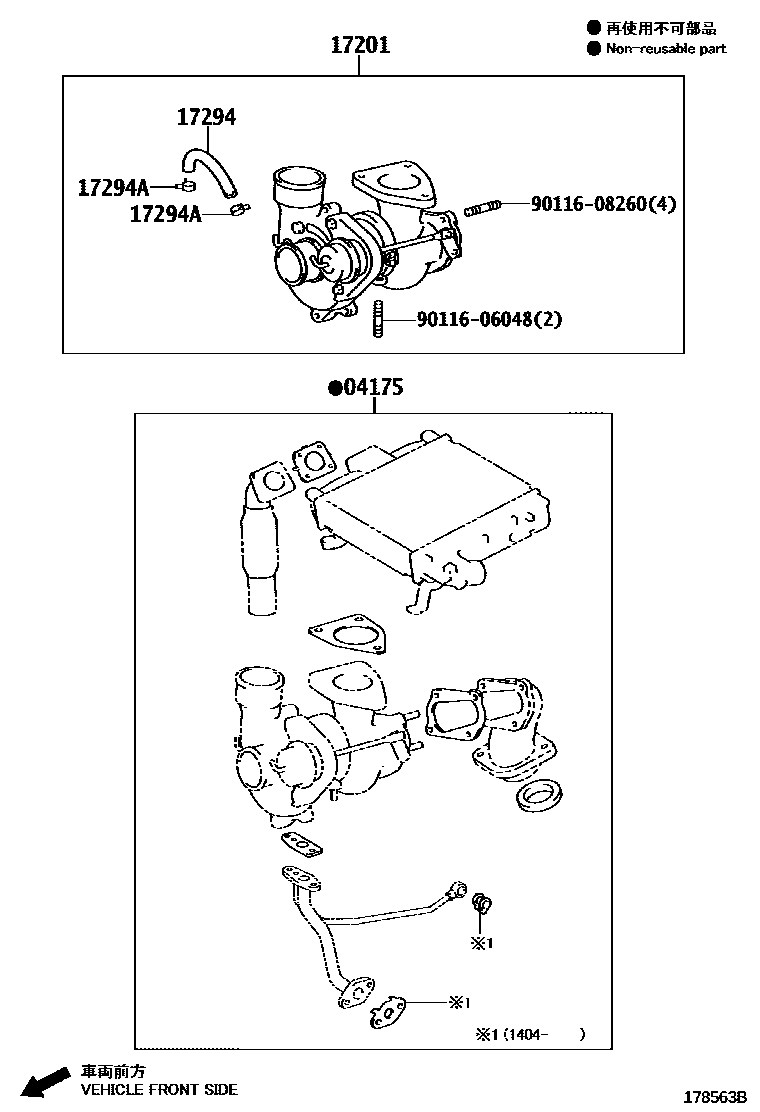

Toyota HILUX Manifold EPC diagram — 178563B
Manifold — 178563B (201107 – 999999)

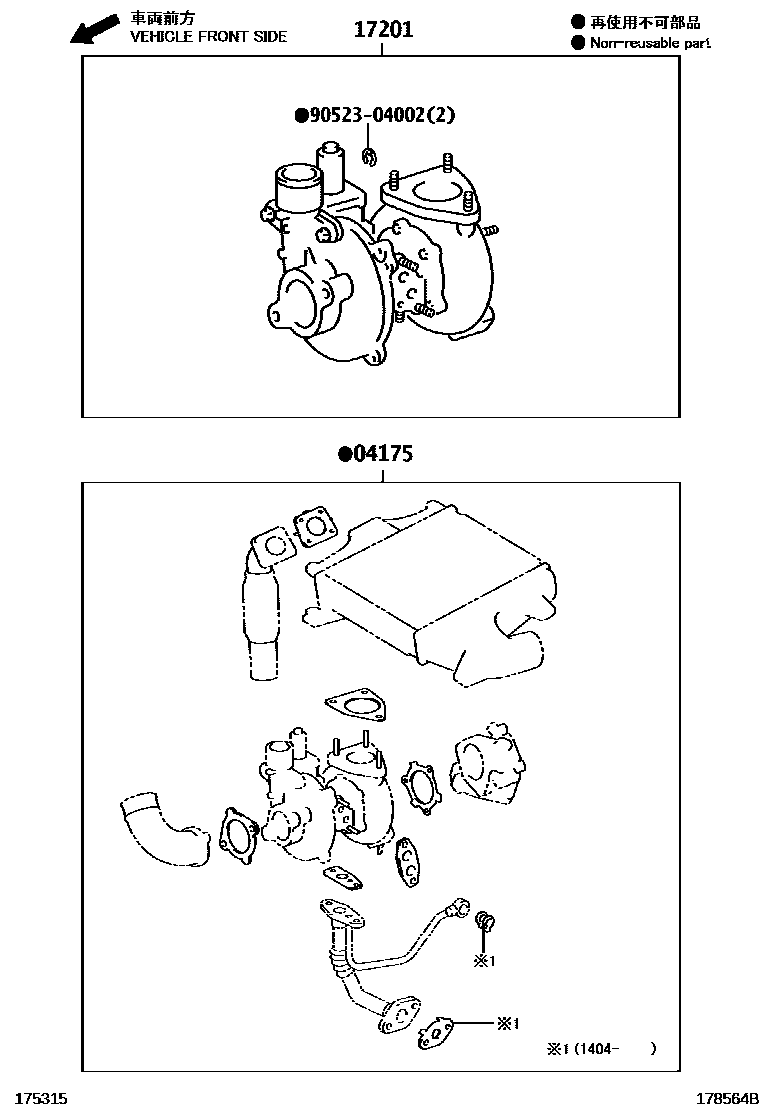

Toyota HILUX Manifold EPC diagram — 178564B
Manifold — 178564B (201107 – 999999)

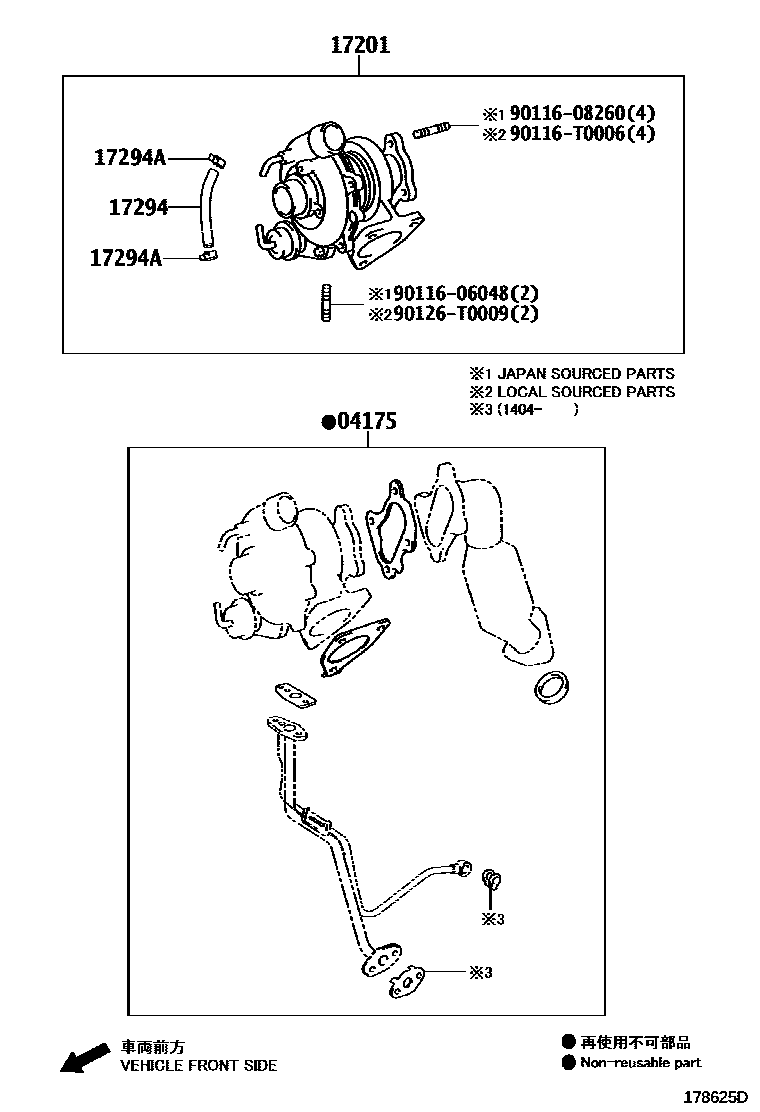

Toyota HILUX Manifold EPC diagram — 178625D
Manifold — 178625D (201107 – 999999)

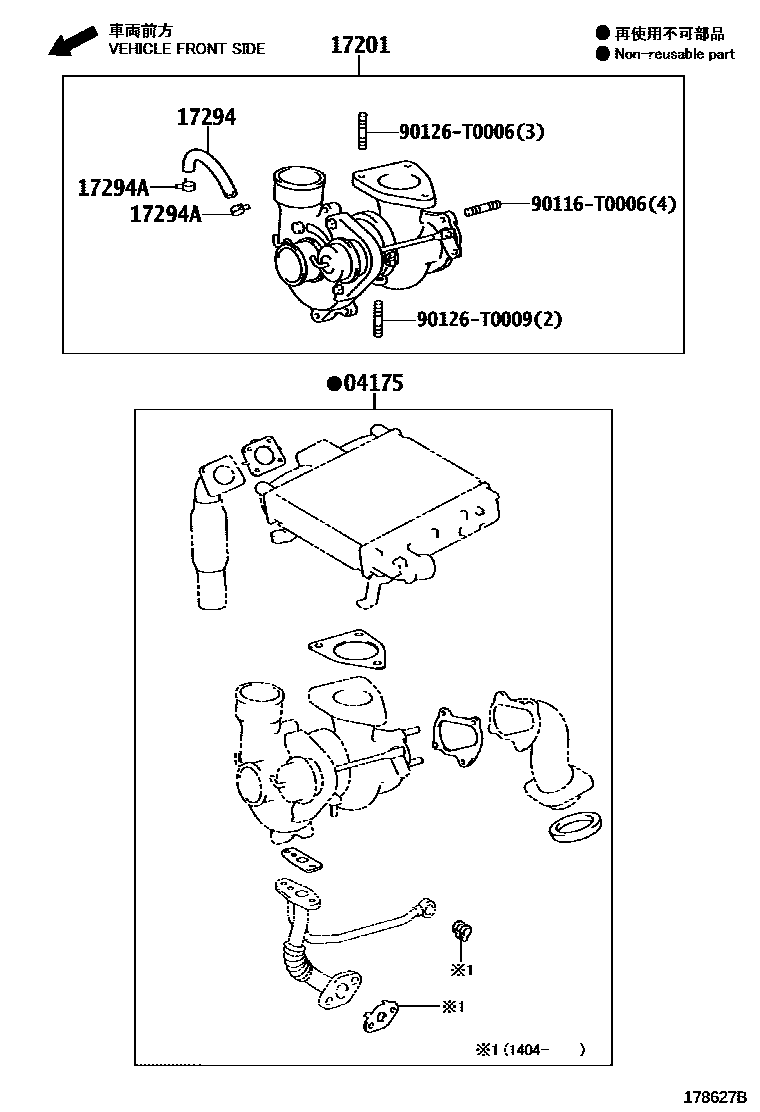

Toyota HILUX Manifold EPC diagram — 178627B
Manifold — 178627B (200110 – 999999)

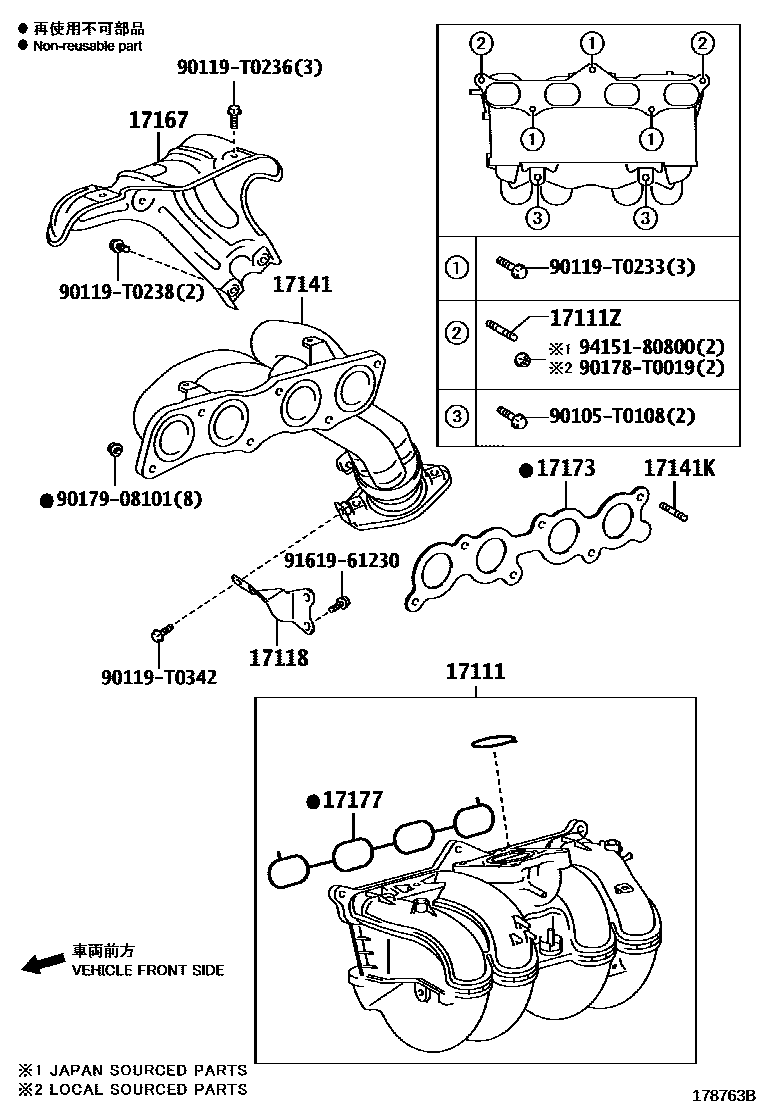

Toyota HILUX Manifold EPC diagram — 178763B
Manifold — 178763B (201205 – 999999)

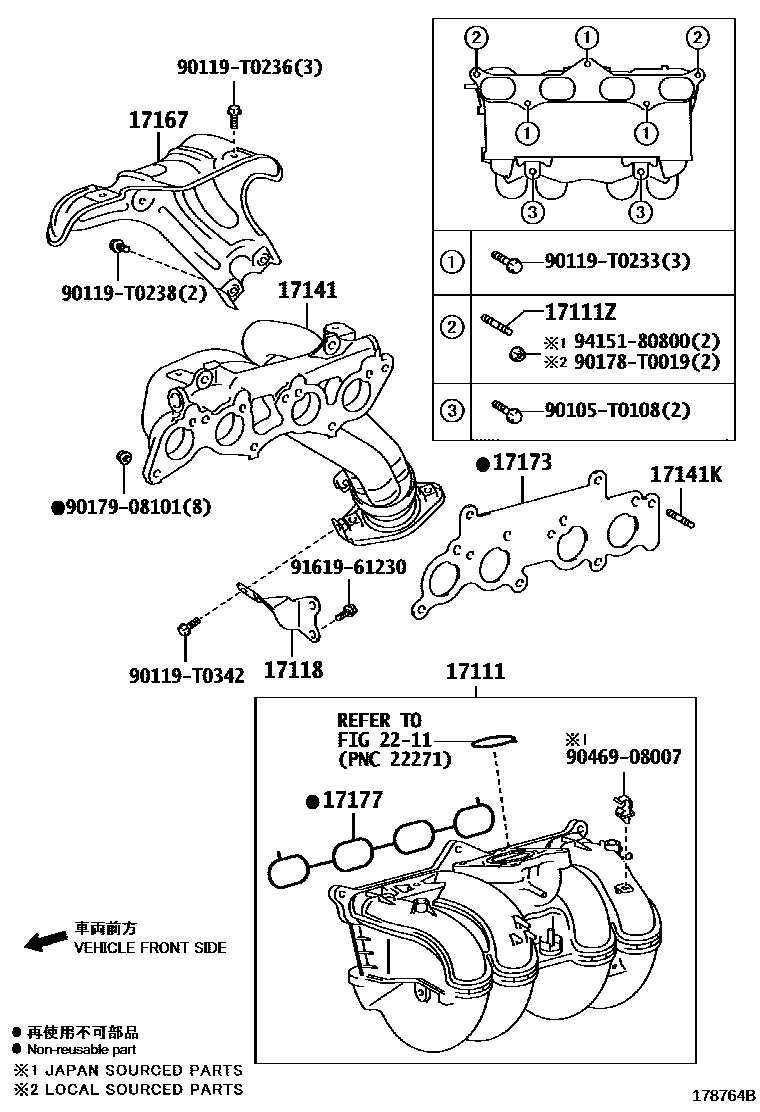

Toyota HILUX Manifold EPC diagram — 178764B
Manifold — 178764B (201502 – 999999)

PNC and OE references

PNCPart nameOE numbers
04175Turbocharger gasket assembly04175-0L011 · 04175-0L012 · 04175-0L041 · 04175-0L042 · 04175-0L043 · 04175-0L121 · 04175-0L122 · 04175-30141 · 04175-30142 · 04175-30151 · 04175-30152 · 04175-30161 · 04175-30162 · 04175-30163 · 04175-30240 · 04175-30241 · 04175-30242
12216COil baffle12216-31010
15407Turbine oil inlet pipe sub-assembly15407-0L010 · 15407-0L012 · 15407-0L020 · 15407-0L040 · 15407-0L050 · 15407-30033 · 15407-30050 · 15407-30061 · 15407-30120
15407AConnector bolt (for turbine oil inlet pipe)90401-12097 · 90401-T0004
15407BGasket (for turbine oil inlet pipe)90430-T0006 · 90904-30004
15471Turbine oil inlet pipe gasket15471-0L011 · 15471-30011
15472No. 1 turbine oil outlet pipe gasket15472-0L010 · 15472-30010
17104Right exhaust manifold sub-assembly17140-31060 · 17140-31500
17105Left exhaust manifold sub-assembly17150-31060 · 17150-31500
17111Intake Manifold17101-0L010 · 17101-0L020 · 17101-0L030 · 17101-30030 · 17101-30040 · 17101-30120 · 17101-30130 · 17101-30140 · 17101-31010 · 17101-31011 · 17111-0L020 · 17111-0L040 · 17111-30100 · 17111-54113 · 17120-0C010 · 17120-0C011 · 17120-0C020 · 17120-0C030 · 17120-0C040
17111ZStud bolts (for intake manifold to cylinder head)90116-08220 · 90116-T0011 · 90126-08026 · 90126-08052 · 90126-T0003 · 92122-80822
17114AIntake flange17114-54130
17114BIntake flange gasket17116-54030
17118Manifold stays17118-0L030 · 17118-0L050 · 17118-30070 · 17118-30090 · 17118-30170 · 17118-30180 · 17118-31020 · 17118-75060 · 17118-75070
17118BIntake manifold heat shield17853-0L010 · 17853-30010 · 17853-30020
17119No. 2 manifold stay17118-0L040 · 17118-30080 · 17119-31030
17125No. 1 pressure tank stay17125-31010
17126No. 2 pressure tank stay17126-31010
17129Intake pressure tank17109-31012 · 17109-31014 · 17109-31015
17130intake pipe17130-54120
17135AIntake manifold No. 1 heat shield17135-0L010 · 17135-30011 · 17135-30020
17136Intake manifold No. 2 heat shield17136-0L010 · 17136-30010 · 17136-30030
17139No. 2 manifold stay17139-0L010 · 17139-30030
17141exhaust manifold17141-0C010 · 17141-0C020 · 17141-0C030 · 17141-0C040 · 17141-0C070 · 17141-0C080 · 17141-0L010 · 17141-0L030 · 17141-0L060 · 17141-30060 · 17141-30070 · 17141-54111
17141JStuds (for right exhaust manifold)90126-08052
17141KStud bolts (for exhaust manifold to cylinder head)90116-10141 · 90126-08052 · 90126-T0016
17151AStuds (for manifold to venturi)90116-08292
17152Studs (for manifold to exhaust)90116-10088
17167Exhaust manifold No. 1 heat shield17167-0C010 · 17167-0C020 · 17167-0L010 · 17167-30020 · 17167-54110
17168Exhaust manifold No.2 insulation pad17168-30040
17169Exhaust manifold No. 3 heat shield17169-0L010
17173Gasket (exhaust manifold to cylinder head)17173-0C010 · 17173-0C020 · 17173-0L010 · 17173-0L011 · 17173-0L020 · 17173-0L021 · 17173-30020 · 17173-30030 · 17173-31010 · 17173-54030
17173ALeft side gasket (exhaust manifold to cylinder head)17173-31010
17176Gasket (intake surge tank to intake manifold)17176-31010 · 17176-31160
17177No. 1 gasket (intake manifold to cylinder head)17177-0C010 · 17177-0L011 · 17177-30011 · 17177-31010 · 17177-54021 · 17177-75060
17178No. 2 gasket (intake manifold to cylinder head)17178-31010
17201Turbocharger sub-assembly17201-0L030 · 17201-0L041 · 17201-0L050 · 17201-0L070 · 17201-0L071 · 17201-0L080 · 17201-30110 · 17201-30111 · 17201-30120 · 17201-30141
17230ACompensation actuator assembly with bracket17230-39085 · 17230-39095 · 17230-39115 · 17230-39135
17230BFlat Washer (for compensating actuator assembly)90201-06042 · 90201-06043 · 90201-06044 · 90201-06045
17230CBolt with washer (for compensating actuator assembly)91621-60620
17271No. 1 turbine vibration isolation pad17271-0L020 · 17271-0L030 · 17271-30030
17274Compressor oil inlet elbow pipe17274-0L010 · 17274-0L020 · 17274-0L040 · 17274-30020 · 17274-30110 · 17274-30140
17276Compressor oil inlet gasket17276-0L010 · 17276-67010
17278Gasket (turbo to exhaust manifold)17278-0L010 · 17278-67010
17279Turbine outlet elbow gasket17279-0L010 · 17279-0L011 · 17279-0L020 · 17279-0L021 · 17279-30020 · 17279-30030 · 17279-30031
17287Turbine outlet elbow gasket No. 217287-0L010 · 17287-0L011 · 17288-30020
17288ATurbine oil outlet elbow pipe No. 3 gasket17279-0L030 · 17279-0L031 · 17287-30010
17291Turbine oil outlet elbow17291-0L010 · 17291-0L030 · 17291-0L050 · 17291-0L060 · 17291-0L090 · 17291-30020 · 17291-30050 · 17291-30080 · 17291-30190 · 17291-30200
17292ATurbine oil outlet No. 2 elbow17292-0L010
17293Turbocharger stay17293-0L011 · 17293-0L030 · 17293-0L041 · 17293-0L050 · 17293-30040 · 17293-30070 · 17293-30080 · 17293-30090
17294Actuator hose90445-12151 · 90445-12251 · 90445-T0010 · 90445-T0011
17294AClamp (for actuator hose)90466-12003 · 90466-T0008 · 96132-51100
17299Turbine oil outlet elbow brace17299-0L010 · 17299-0L030 · 17299-0L050 · 17299-30030
17341Hair hose17880-0L050
17341Jhose clamp96111-10650
17341MAir hose No. 117883-0L010
17861FIntake connecting pipe17861-0L020 · 17861-30080
17861GIntake connecting pipe gasket26171-0L010 · 26171-30030
17873ANo. 2 intake connecting pipe bracket26127-0L010 · 26127-30010 · 26127-30020
22267AThrottle body bracket22267-31010
25051Exhaust manifold three-way catalytic converter sub-assembly25051-0L030 · 25051-30030
25861CVacuum switch valve bracket25861-30051
