Toyota HILUX 暖风和空调系统 - 冷却器组件 — Figure 8714

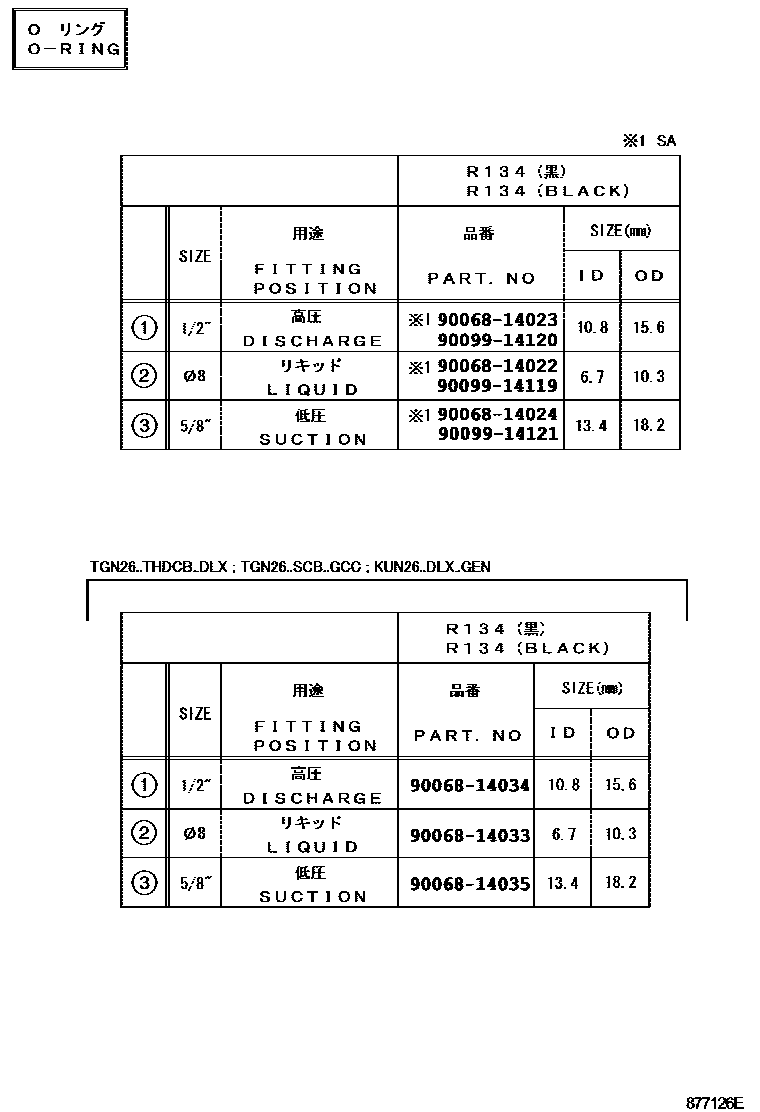

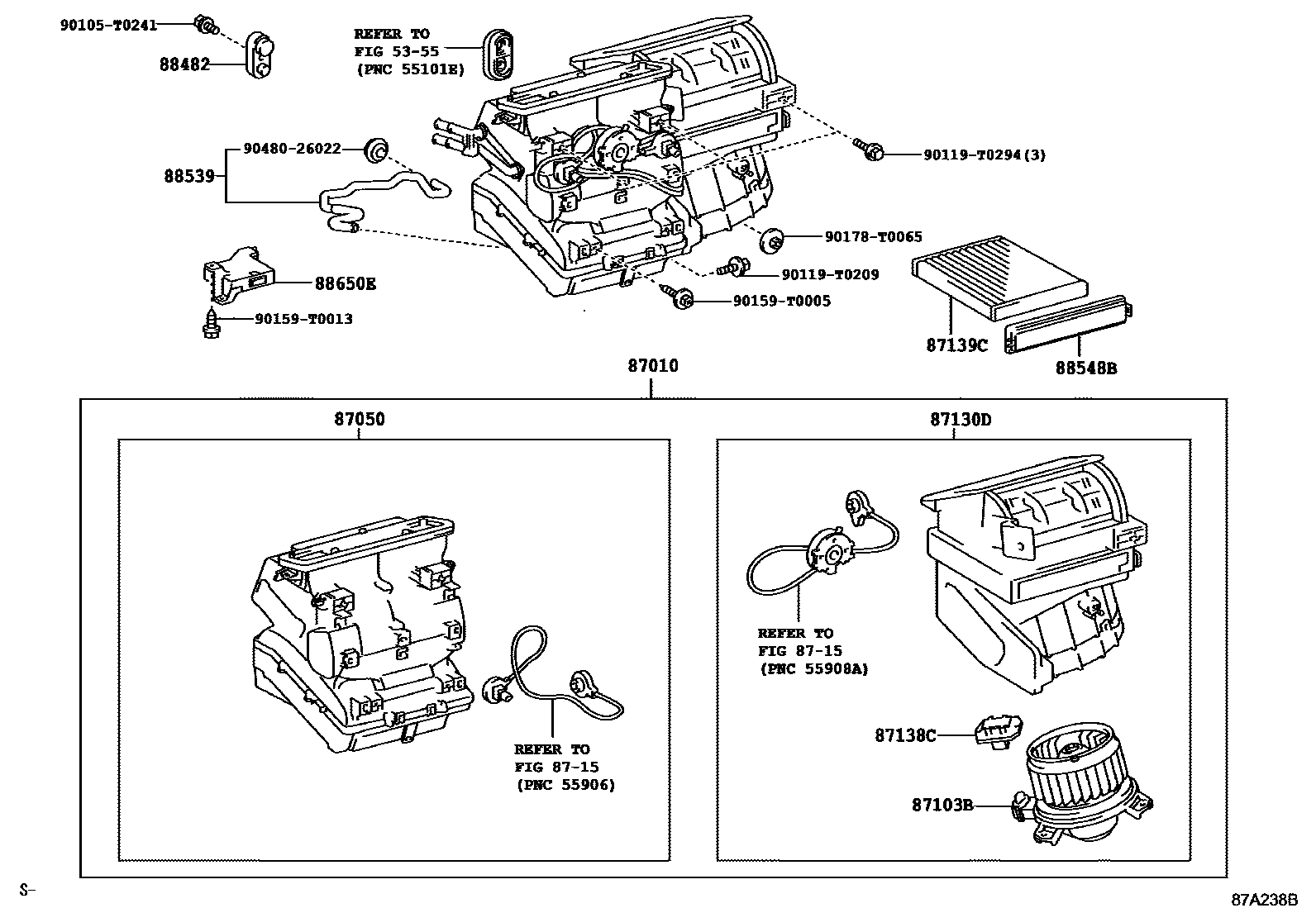

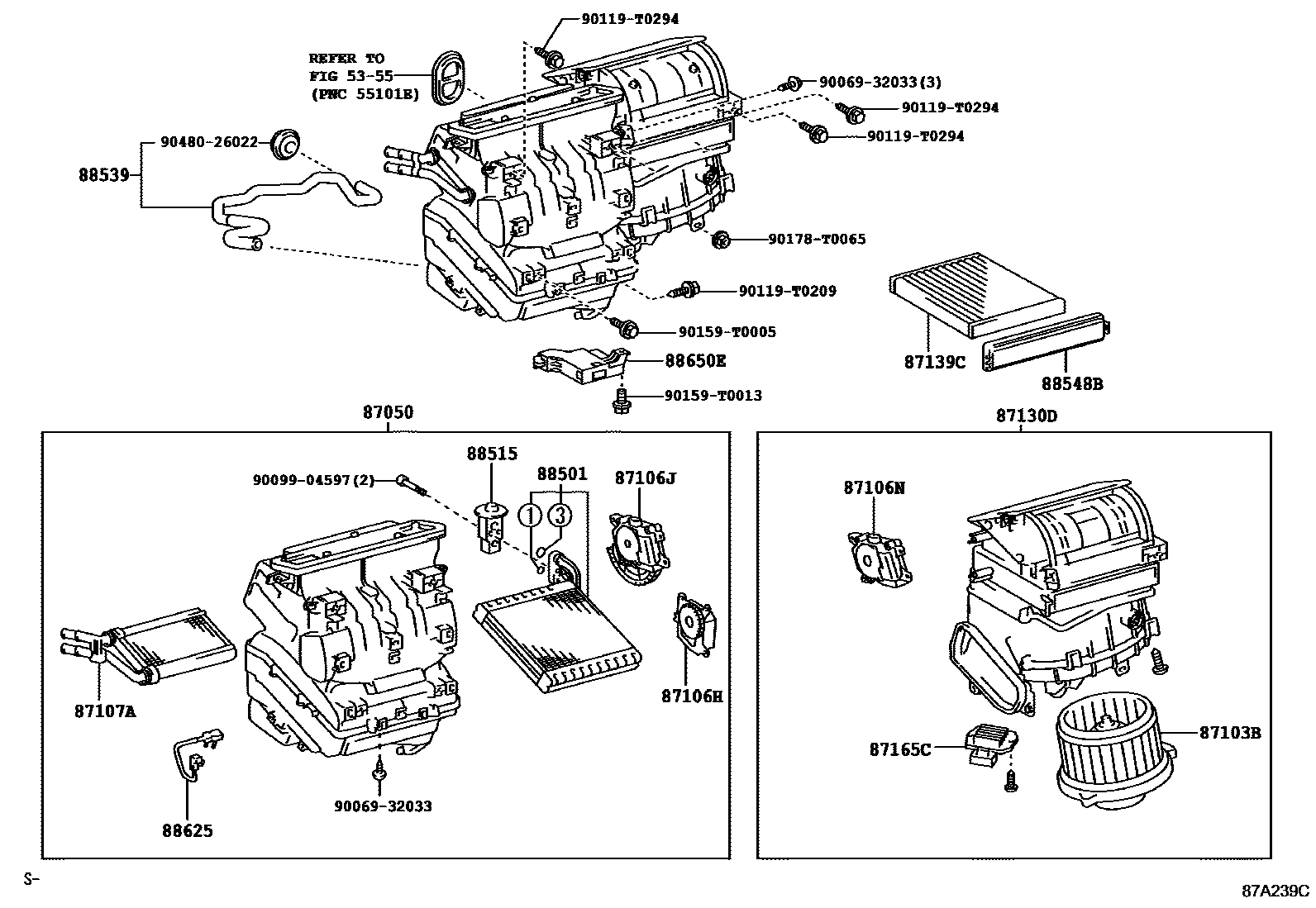

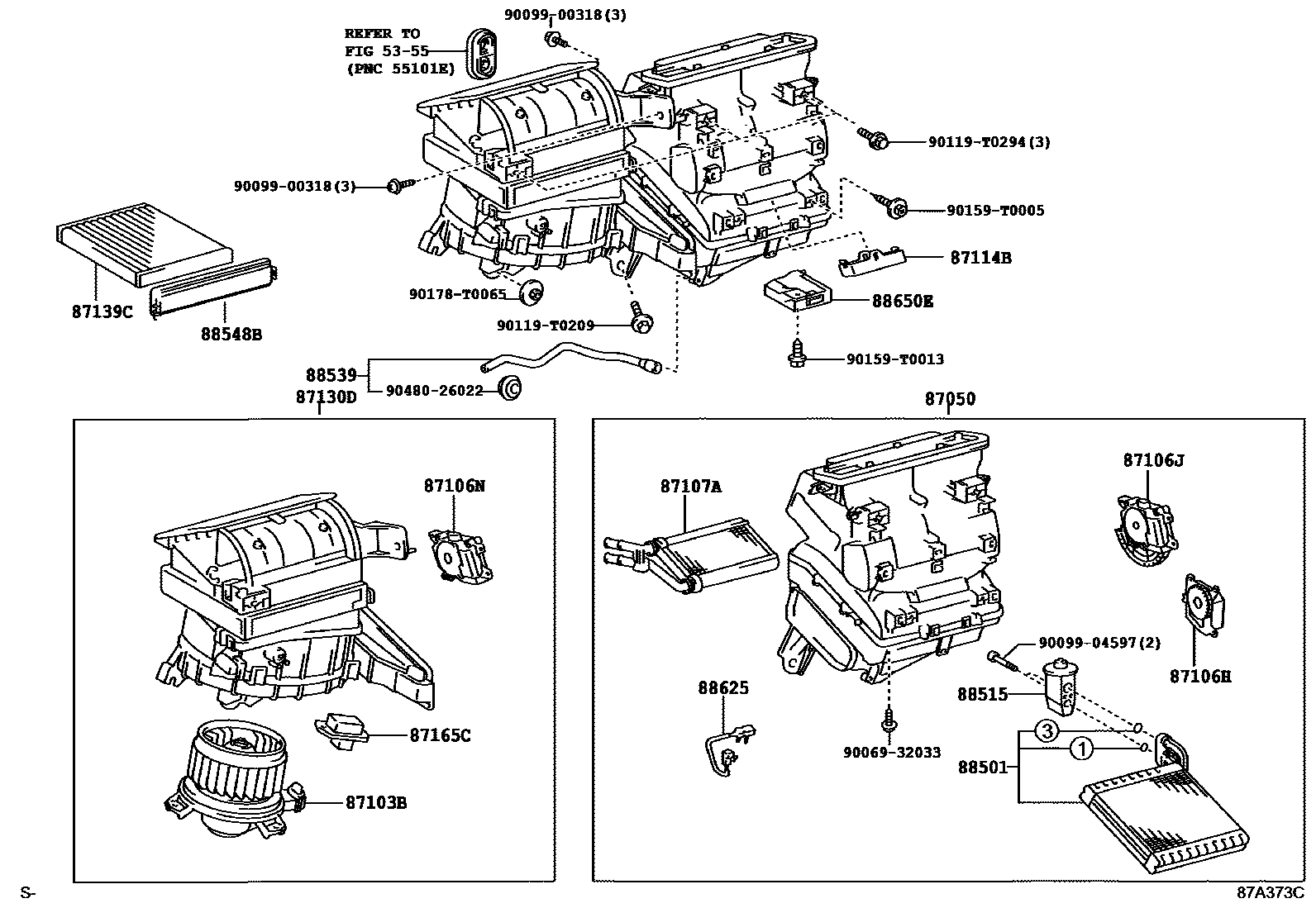

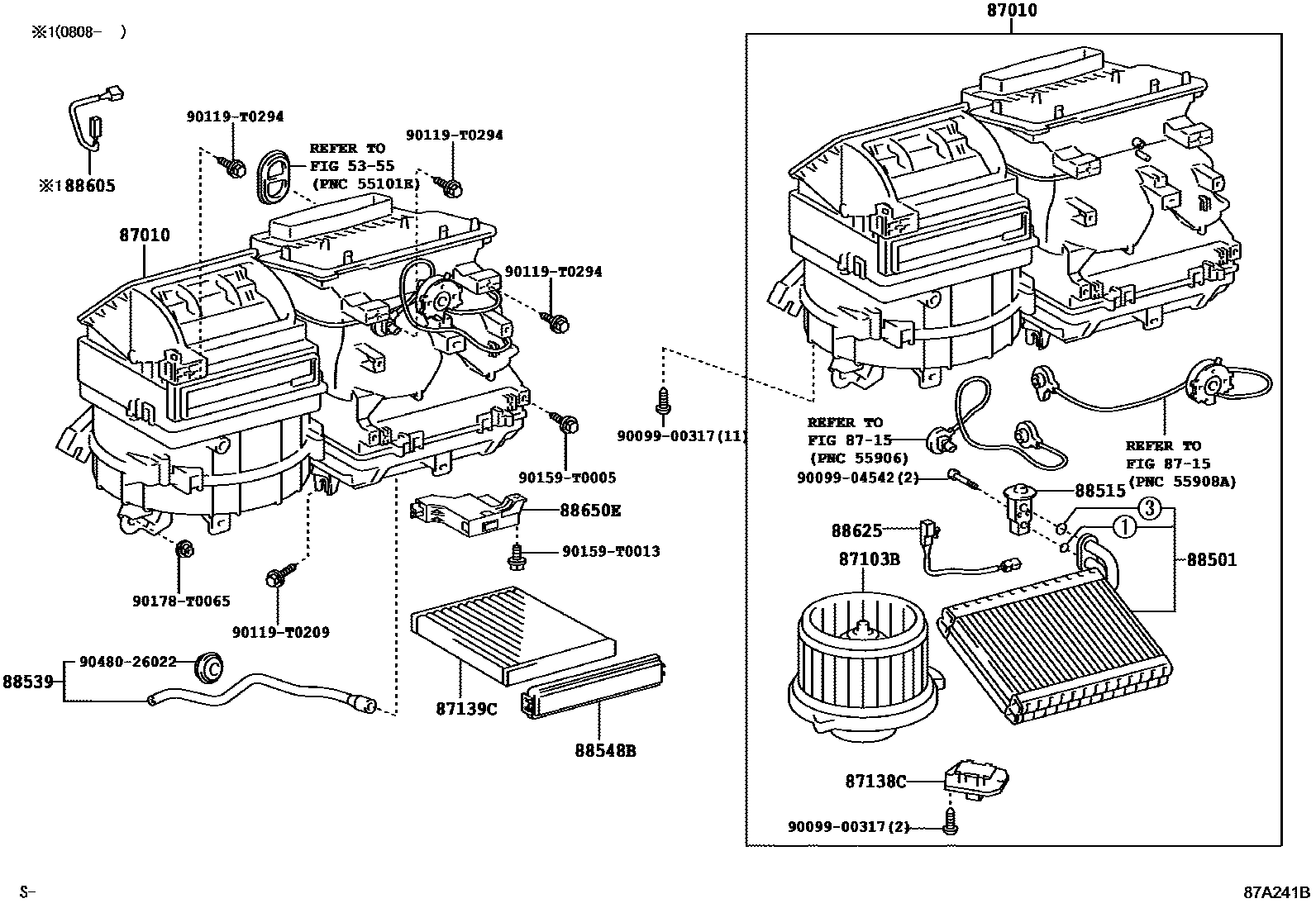

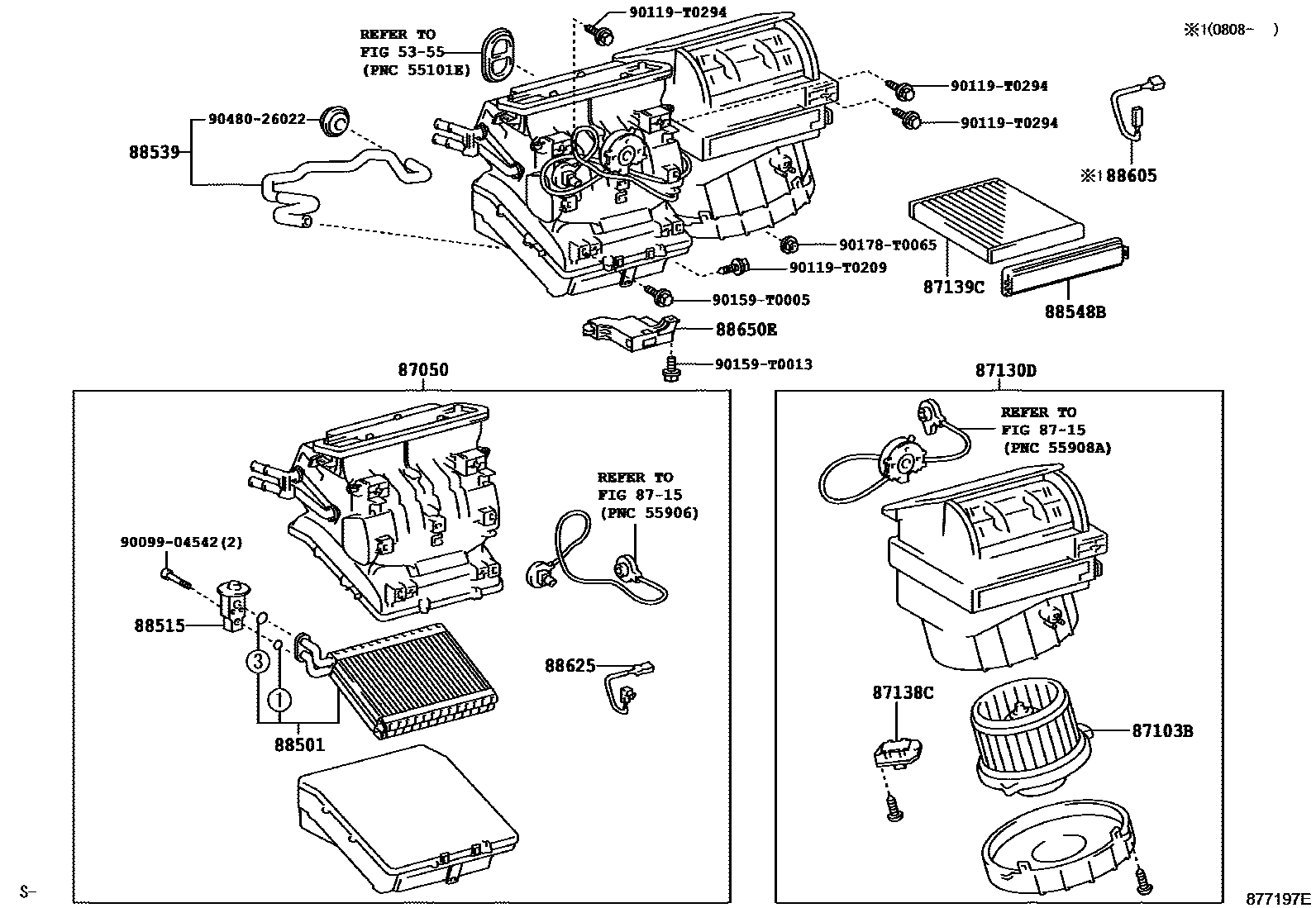

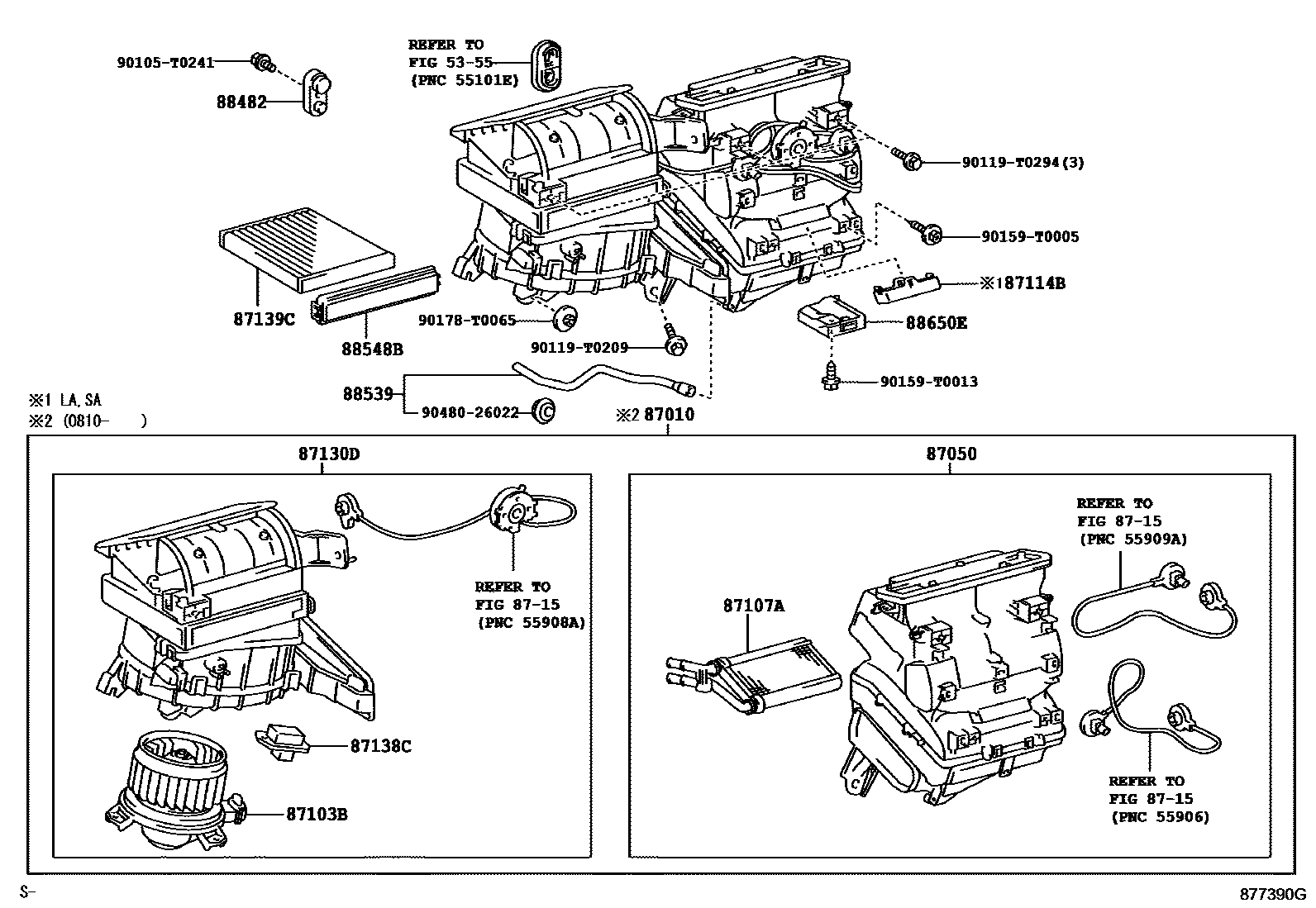

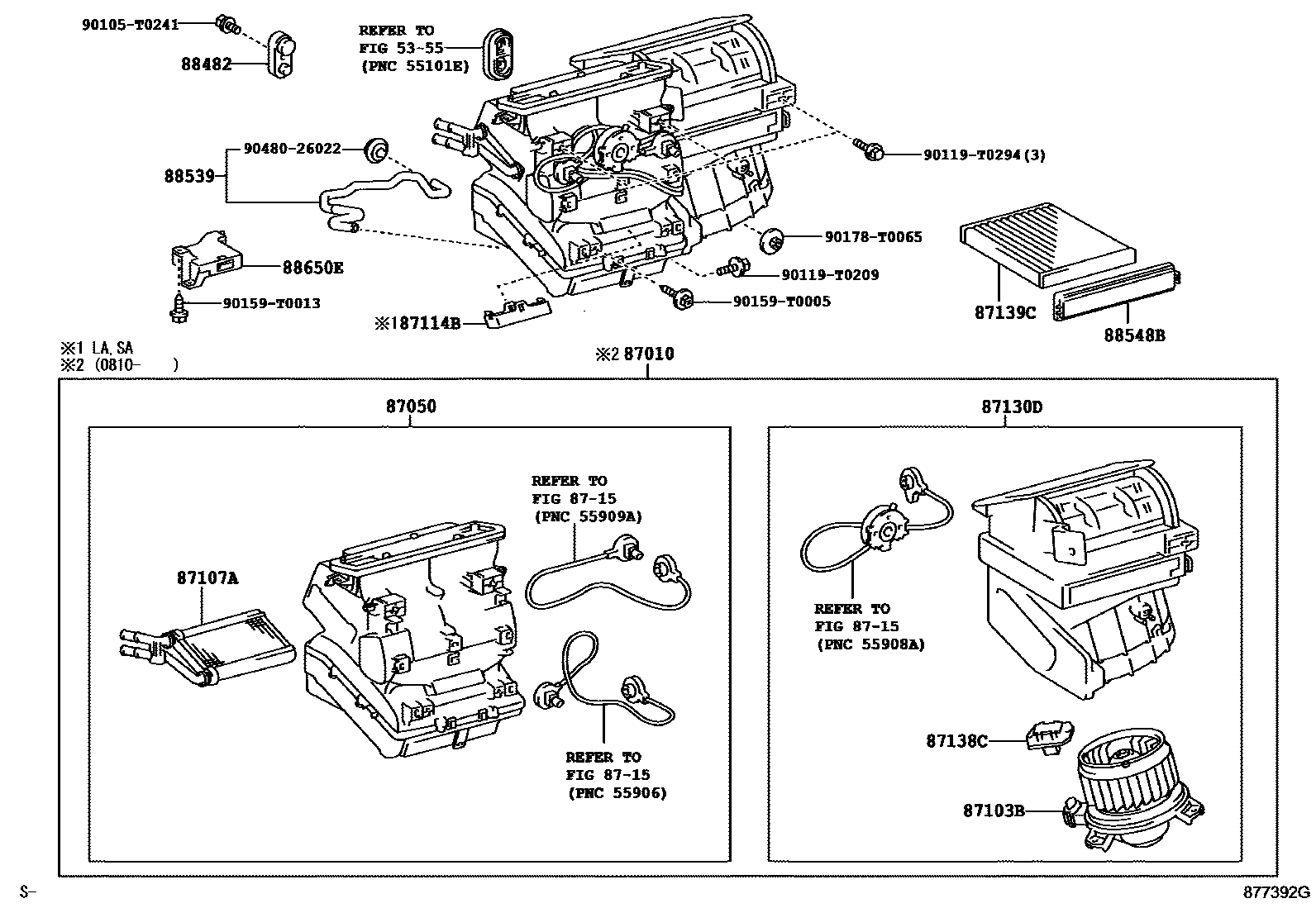

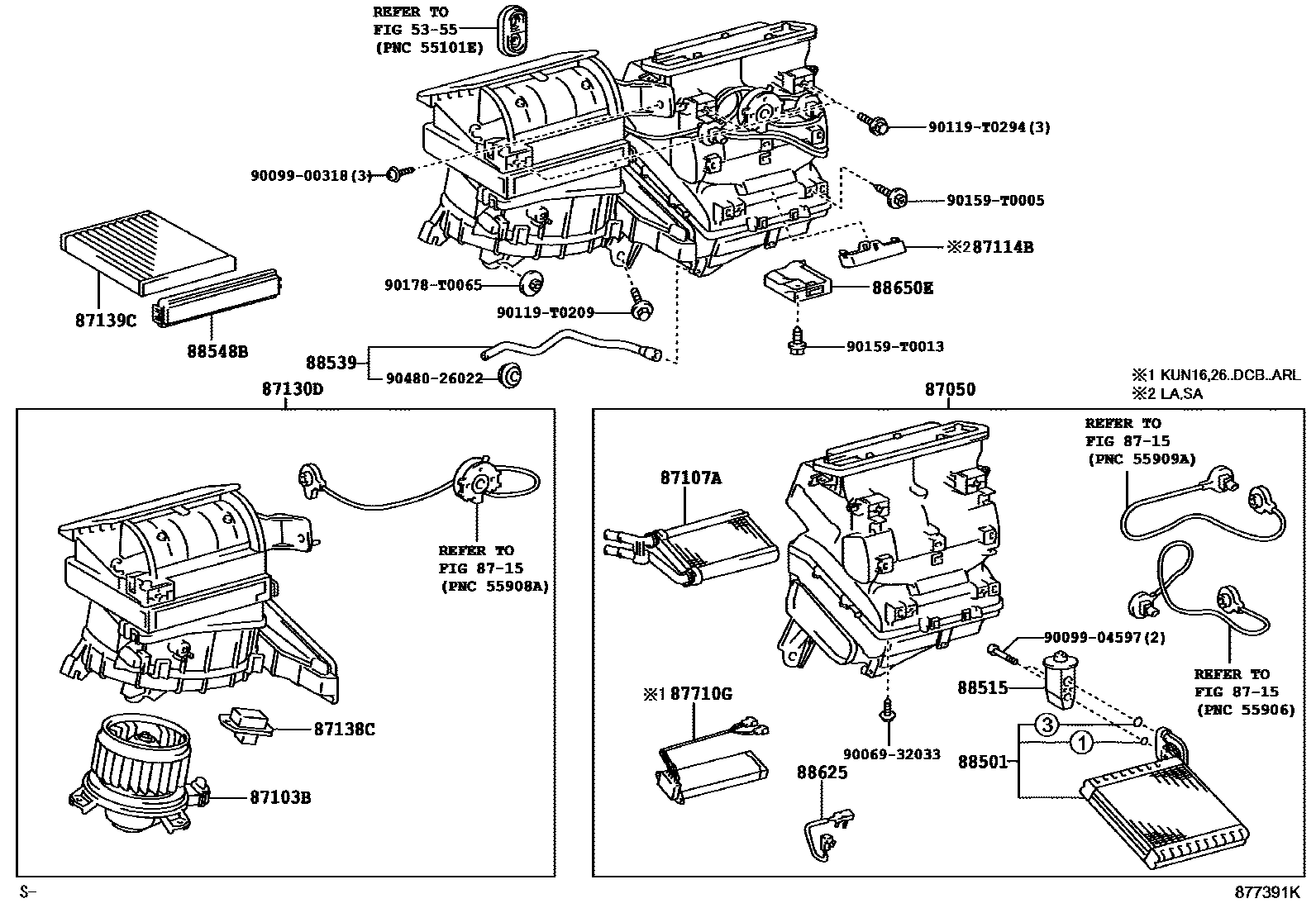

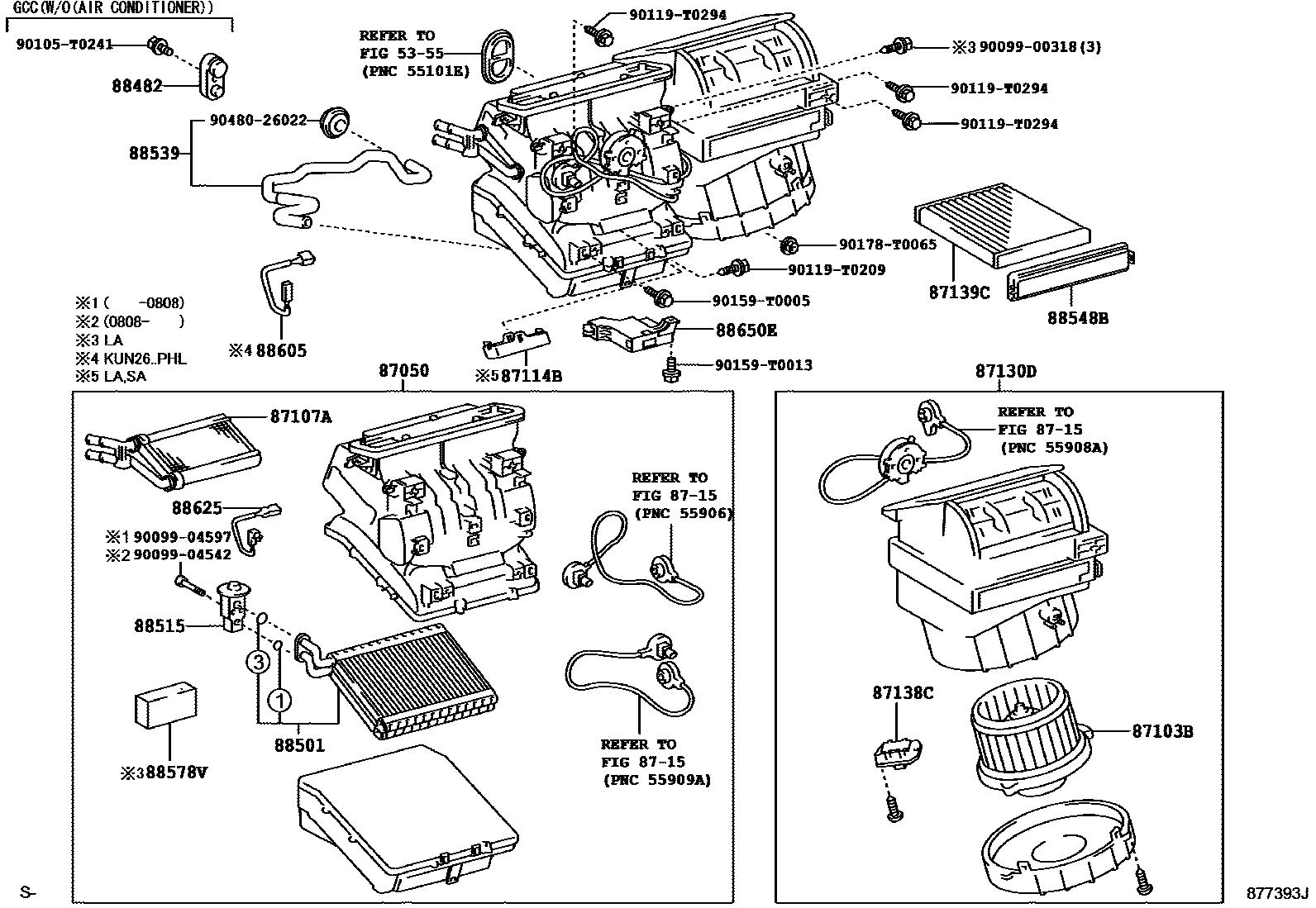

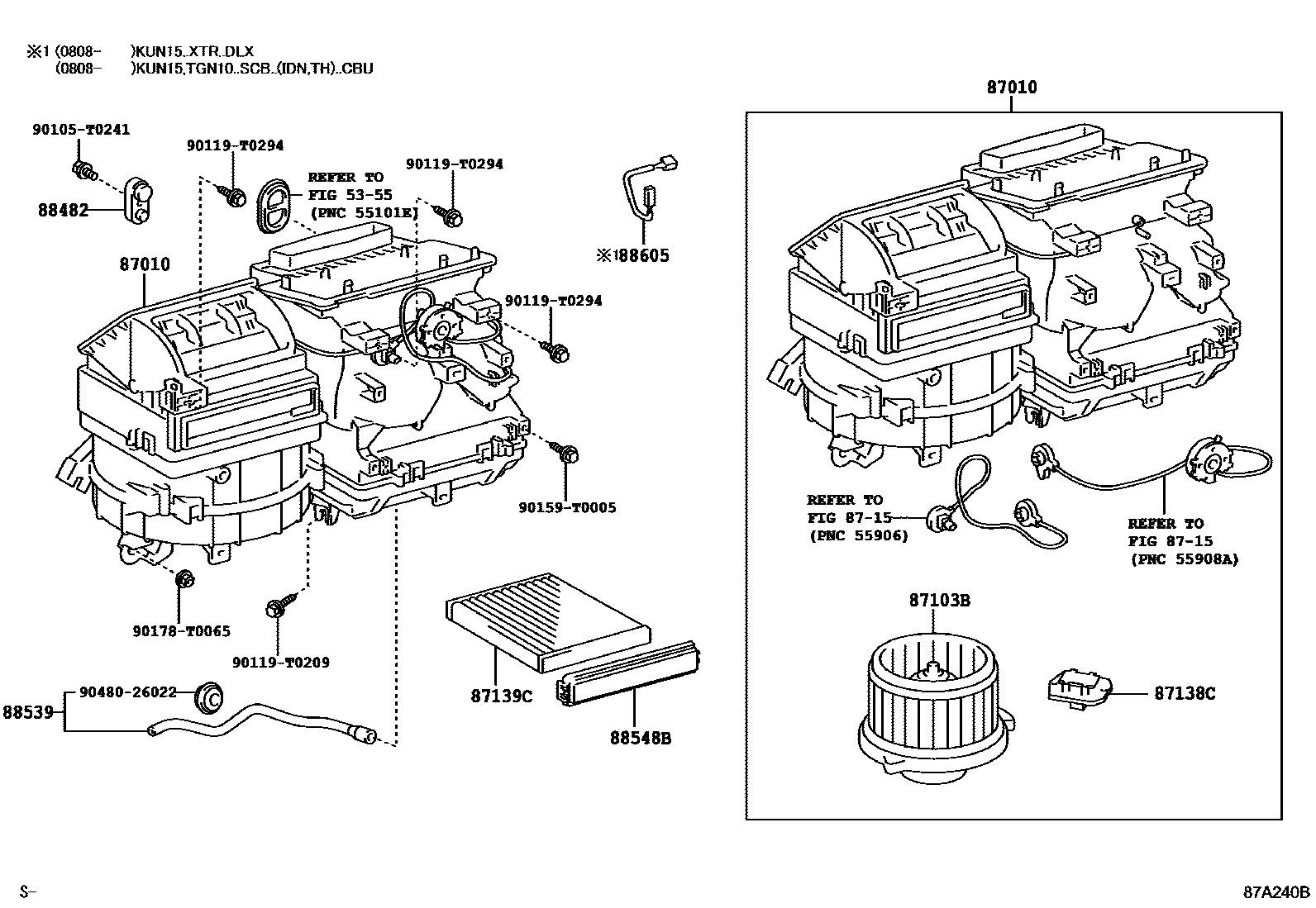

Toyota HILUX EPC diagram 8714, 暖风和空调系统 - 冷却器组件, with 11 images and 22 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 87010 | Air conditioning unit assembly | 87010-0K010 · 87010-0K011 · 87010-0K012 · 87010-0K013 · 87010-0K073 · 87010-0K080 · 87010-0K081 · 87010-0K082 · 87010-0K083 · 87010-0K221 · 87010-0K231 · 87010-0K430 · 87010-0K431 · 87010-0K432 · 87010-0K680 · 87010-0K890 |
| 87050 | Air conditioning radiator assembly | 87050-0K010 · 87050-0K020 · 87050-0K030 · 87050-0K040 · 87050-0K050 · 87050-0K110 · 87050-0K120 · 87050-0K190 · 87050-0K200 · 87050-0K210 · 87050-0K220 · 87050-0K290 · 87050-0K300 · 87050-0K310 · 87050-0K330 · 87050-0K340 · 87050-0K380 · 87050-0K470 · 87050-0K530 · 87050-0K590 · 87050-0K600 · 87050-0K620 · 87050-0K640 · 87050-0K650 · 87050-0K660 |
| 87103B | Blower motor sub-assembly with fan | 87103-02280 · 87103-02460 · 87103-02470 · 87103-0K080 · 87103-0K081 · 87103-0K082 · 87103-0K090 · 87103-0K091 · 87103-0K092 · 87103-0K100 · 87103-0K110 · 87103-0K111 · 87103-0K112 · 87103-0K130 · 87103-0K140 · 87103-0K150 · 87103-0K200 · 87103-0K210 · 87103-0K230 · 87103-0K260 · 87103-0K270 |
| 87106H | Damper servo mechanism sub-assembly (for air mixing) | 87106-02360 · 87106-0K010 · 87106-0K100 |
| 87106J | Damper servo mechanism sub-assembly (for mode) | 87106-02370 · 87106-0K020 · 87106-0K070 |
| 87106N | Damper servo mechanism sub-assembly (for recirculation) | 87106-02380 · 87106-0K030 · 87106-0K060 |
| 87107A | Heater radiator device sub-assembly | 87107-02290 · 87107-0K010 · 87107-0K020 · 87107-0K030 · 87107-0K050 · 87107-0K060 |
| 87114B | heater cover | 87114-0K010 |
| 87130D | Blower assembly | 87130-0K010 · 87130-0K011 · 87130-0K012 · 87130-0K020 · 87130-0K021 · 87130-0K040 · 87130-0K041 · 87130-0K042 · 87130-0K043 · 87130-0K050 · 87130-0K051 · 87130-0K080 · 87130-0K081 · 87130-0K090 · 87130-0K091 · 87130-0K100 · 87130-0K101 · 87130-0K102 · 87130-0K103 · 87130-0K170 · 87130-0K171 · 87130-0K172 · 87130-0K173 · 87130-0K190 · 87130-0K210 · 87130-0K250 · 87130-0K270 · 87130-0K320 · 87130-0K340 · 87130-0K360 · 87130-0K370 |
| 87138C | Blower resistor | 87138-02040 · 87138-0K090 · 87138-0K110 · 87138-0K200 |
| 87139C | air purification filter | 87139-06080 · 87139-0K010 · 87139-0K020 · 87139-52020 |
| 87165C | Blower motor control device | 87165-71020 |
| 87710G | Rapid heater assembly | 87710-0K020 · 87710-26060 |
| 88482 | cooler cover | 88482-0K010 · 88482-0K030 · 88482-0K040 |
| 88501 | Cooler No. 1 evaporator sub-assembly | 88501-02251 · 88501-0K090 · 88501-0K100 · 88501-0K110 · 88501-0K120 · 88501-0K121 · 88501-0K211 · 88501-12510 |
| 88515 | Cooler expansion valve | 88515-0K100 · 88515-0K140 · 88515-0K150 · 88515-0K160 · 88515-0K170 · 88515-0K180 · 88515-0K270 · 88515-0K280 · 88515-0K370 · 88515-0K540 · 88515-71010 · 88515-71020 |
| 88539 | No. 1 Cooler Unit Drain Hose | 88539-0K010 · 88539-0K030 · 88539-0K040 · 88539-0K050 · 88539-0K070 · 88539-0K160 · 88539-0K170 · 88539-0K180 · 88539-0K200 · 88539-0K270 · 88539-0K290 · 88539-0K300 |
| 88548B | air filter housing | 88548-0K010 · 88548-0K020 · 88548-0K040 · 88548-0K050 |
| 88578V | No. 3 cooling device seal | 88578-0K380 |
| 88605 | No. 1 cooler wiring harness sub-assembly | 88605-0K090 · 88605-0K120 |
| 88625 | Cooler No. 1 Thermistor | 88620-02110 · 88620-02120 · 88625-02110 · 88625-26090 · 88625-71010 |
| 88650E | No. 1 air conditioning amplifier assembly | 88650-0K010 · 88650-0K080 · 88650-0K120 · 88650-0K170 · 88650-0K180 · 88650-0K210 |
