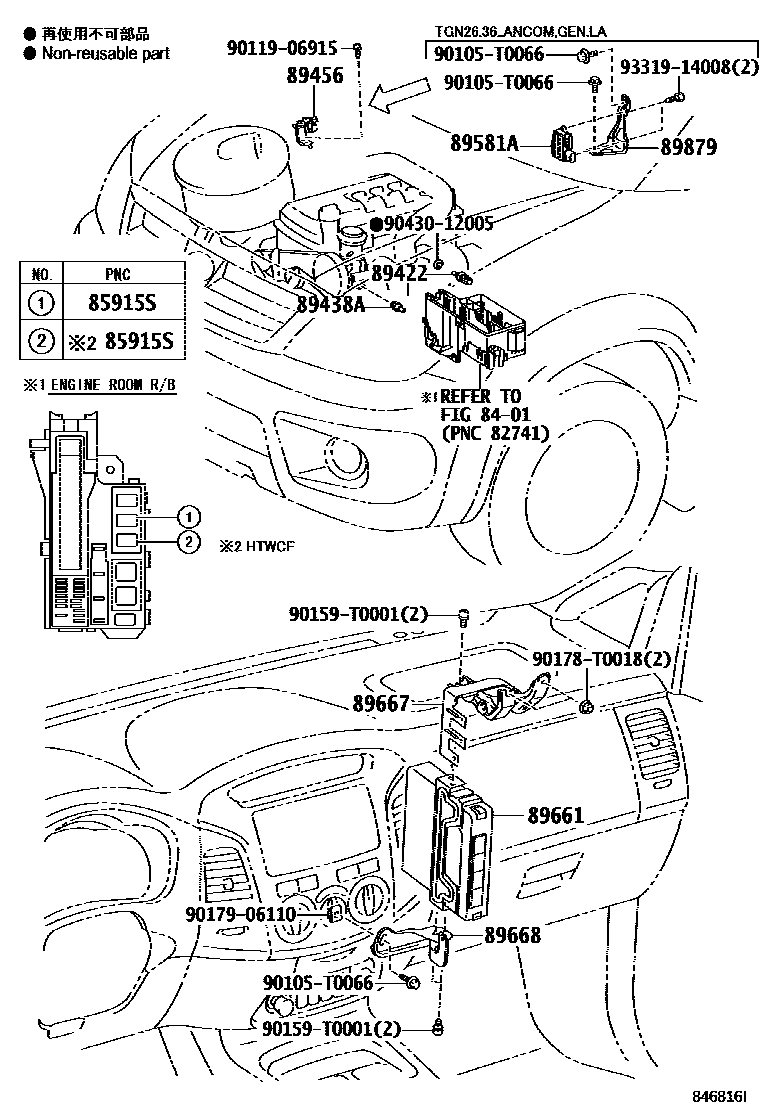

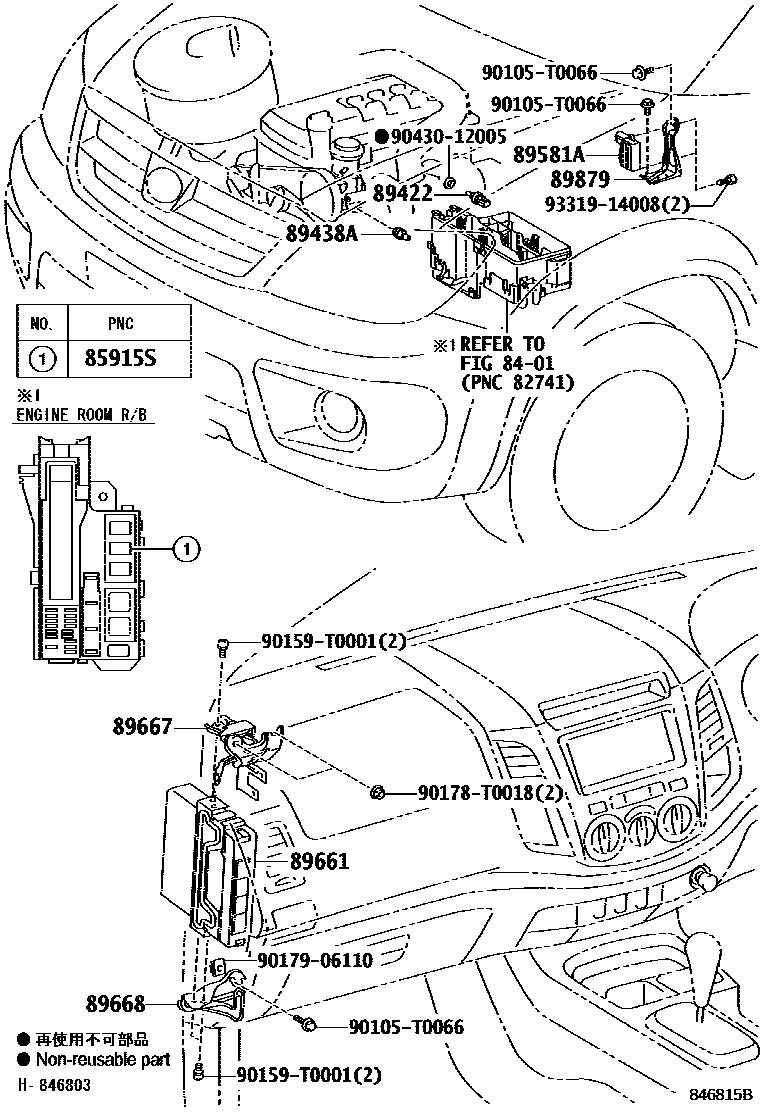

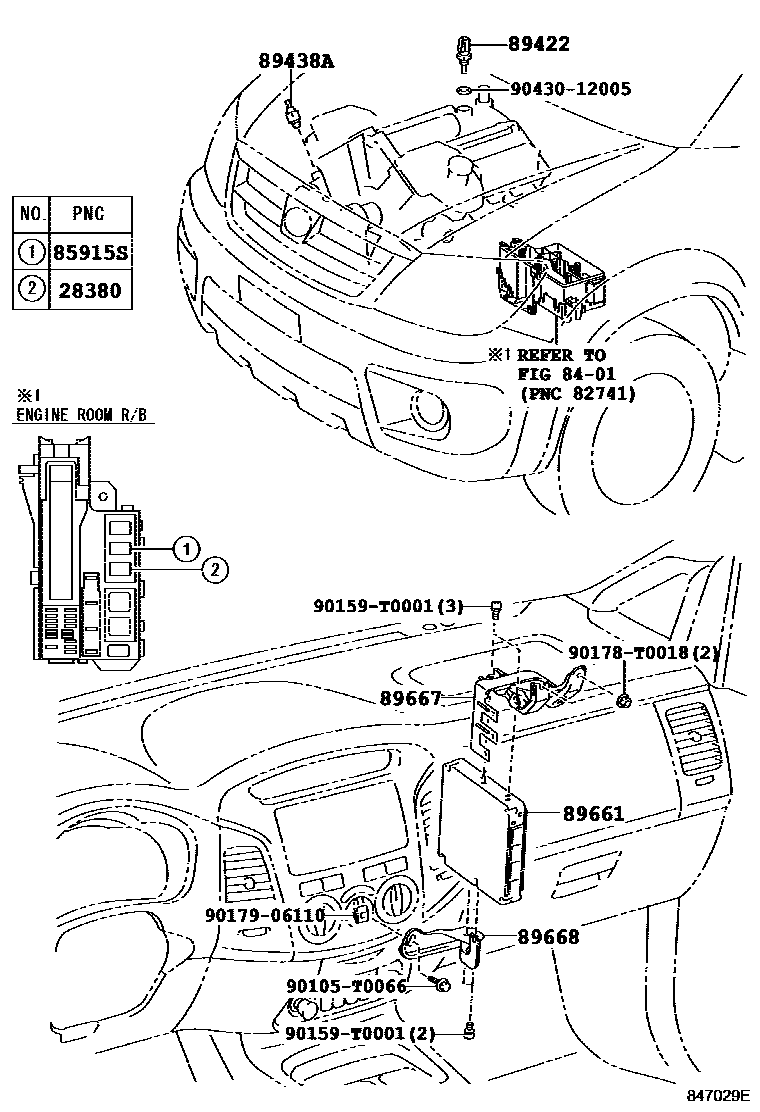

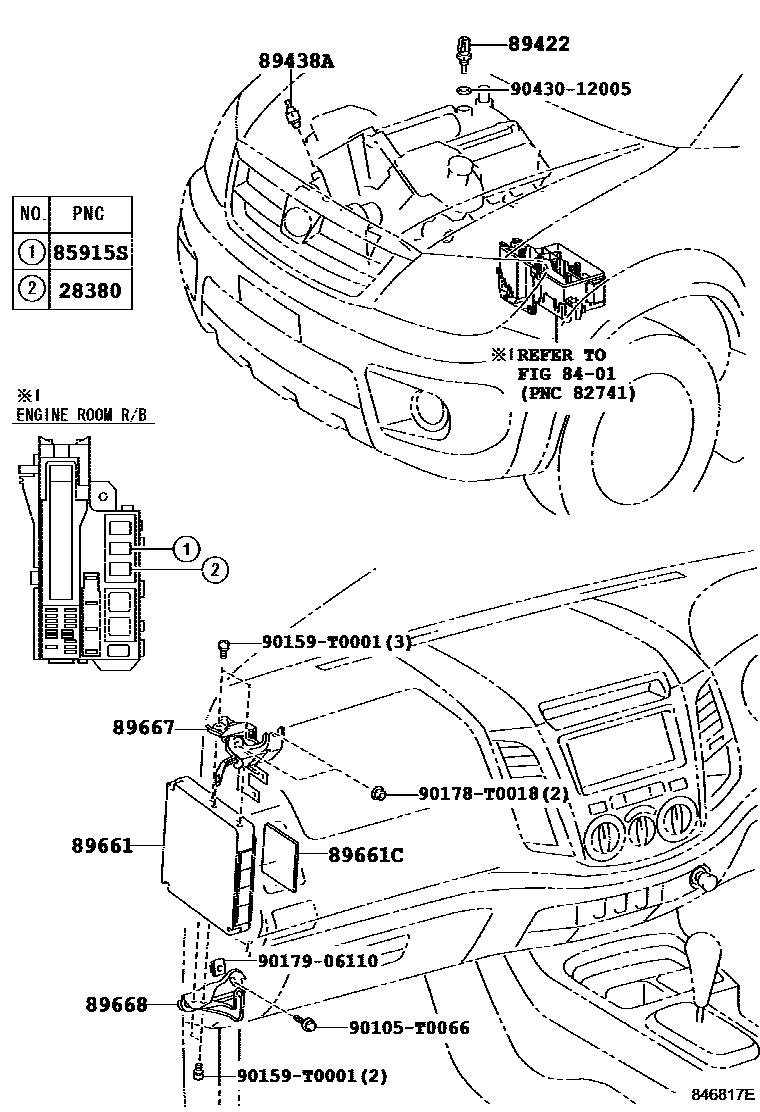

Toyota HILUX 电子燃油喷射系统 — Figure 8404
Toyota HILUX EPC diagram 8404, 电子燃油喷射系统, with 4 images and 11 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 28380 | Fuel pump relay assembly | 90080-87009 · 90987-04004 |
| 85915S | Heater relay (for air-fuel ratio sensor) | 90987-T2001 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-33030 |
| 89438A | Power steering oil pressure switch | 89438-33010 |
| 89456 | variable resistor | 89450-71010 |
| 89581A | Air injection control driver | 89581-34040 · 89581-34041 · 89581-71010 |
| 89661 | Engine control ECU | 89661-0K030 · 89661-0K080 · 89661-0K090 · 89661-0K100 · 89661-0K110 · 89661-0K120 · 89661-0K130 · 89661-0K140 · 89661-0K150 · 89661-0K160 · 89661-0K170 · 89661-0K550 · 89661-0K560 · 89661-0K570 · 89661-0K580 · 89661-0K610 · 89661-0K620 · 89661-0K630 · 89661-0K880 · 89661-0KA10 · 89661-0KE20 · 89661-0KE30 · 89661-0KG60 · 89661-0KG70 · 89661-0KG80 · 89661-0KG90 · 89661-0KK60 · 89661-0KK70 · 89661-0KL00 · 89661-0KM50 · 89661-0KM60 · 89661-0KP80 · 89661-71170 · 89661-71190 · 89661-71200 · 89661-71230 |
| 89661C | Engine control ECU cushion | 8966B-0K010 |
| 89667 | Engine control ECU bracket | 89667-0K010 · 89667-0K020 |
| 89668 | No. 2 engine control ECU bracket | 89668-0K010 · 89668-0K020 |
| 89879 | Injector driver bracket | 89879-71010 · 89879-71020 |
