Toyota HILUX 线束和卡夹 — Figure 8202

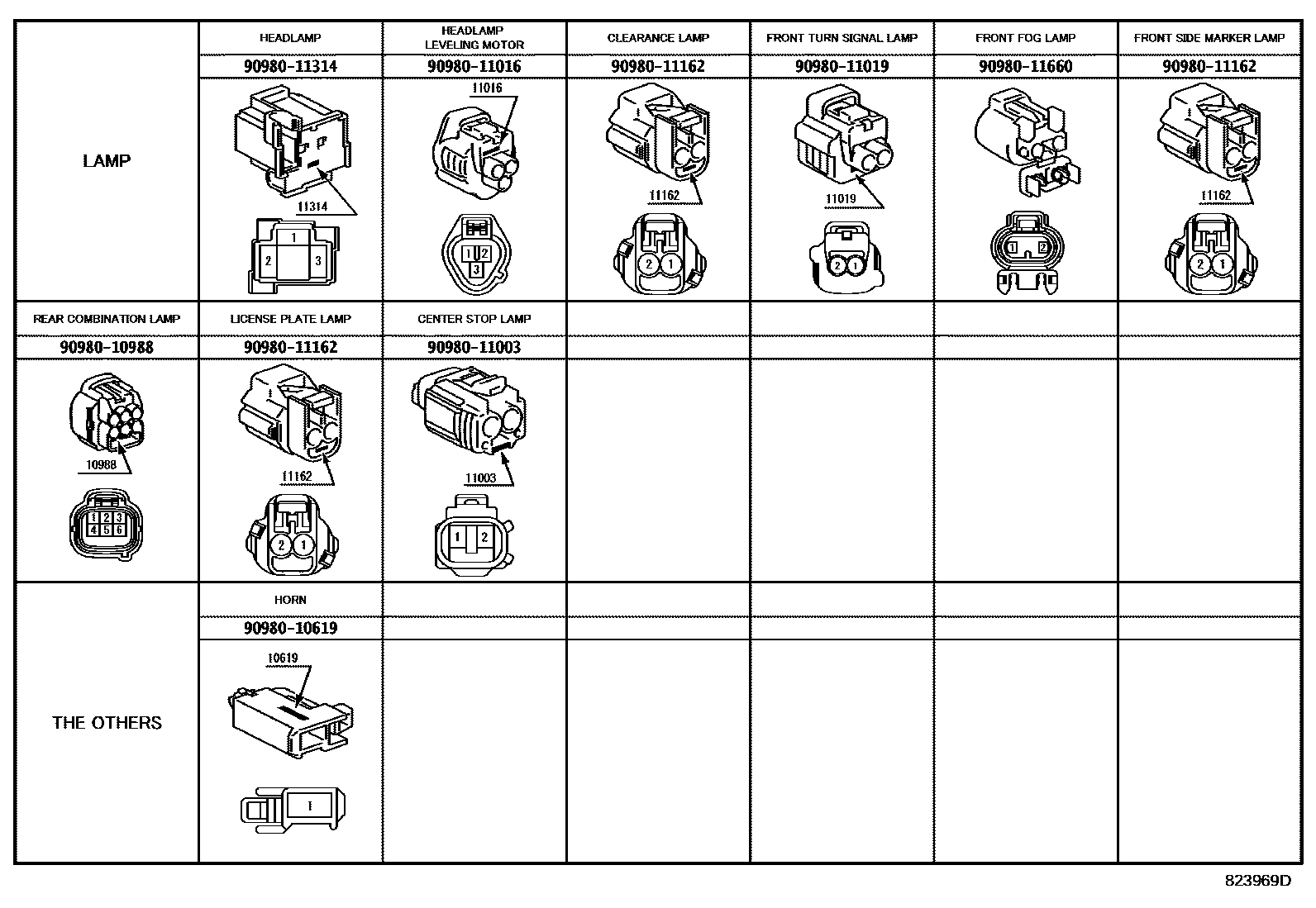

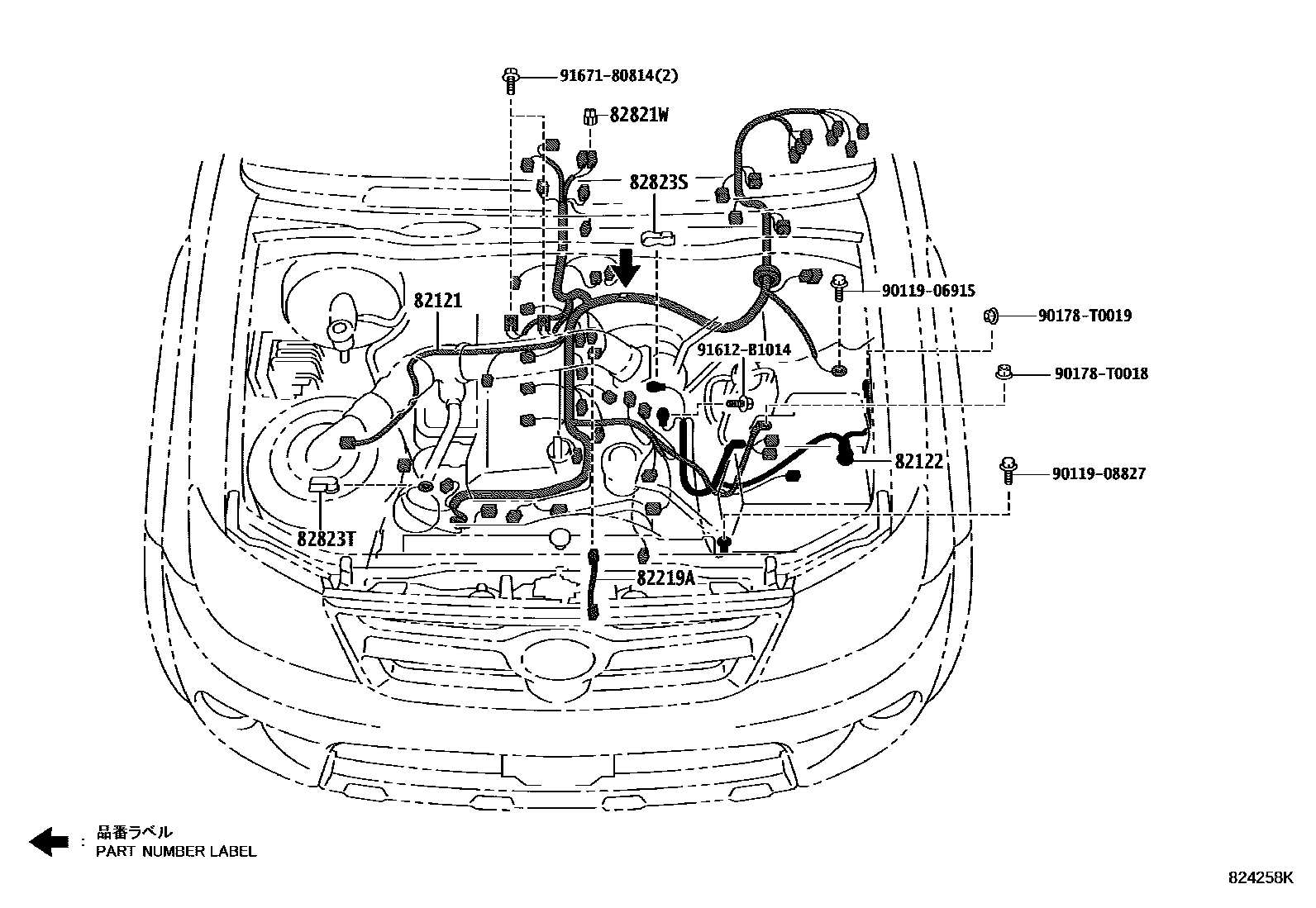

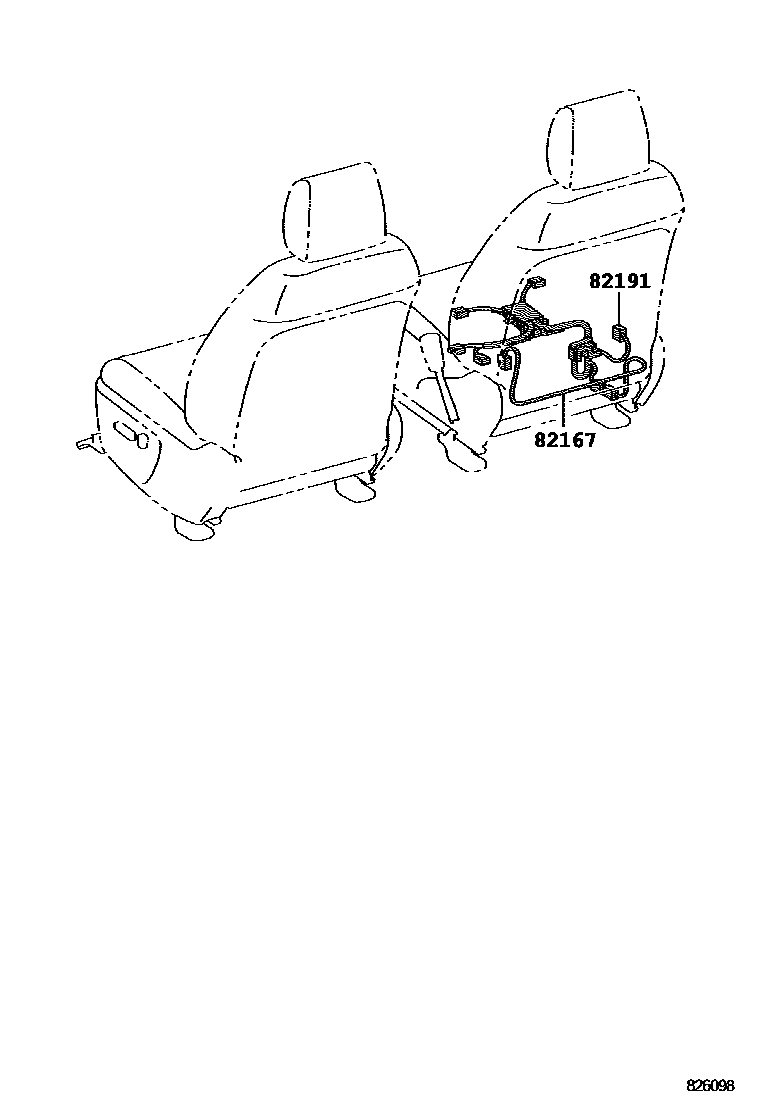

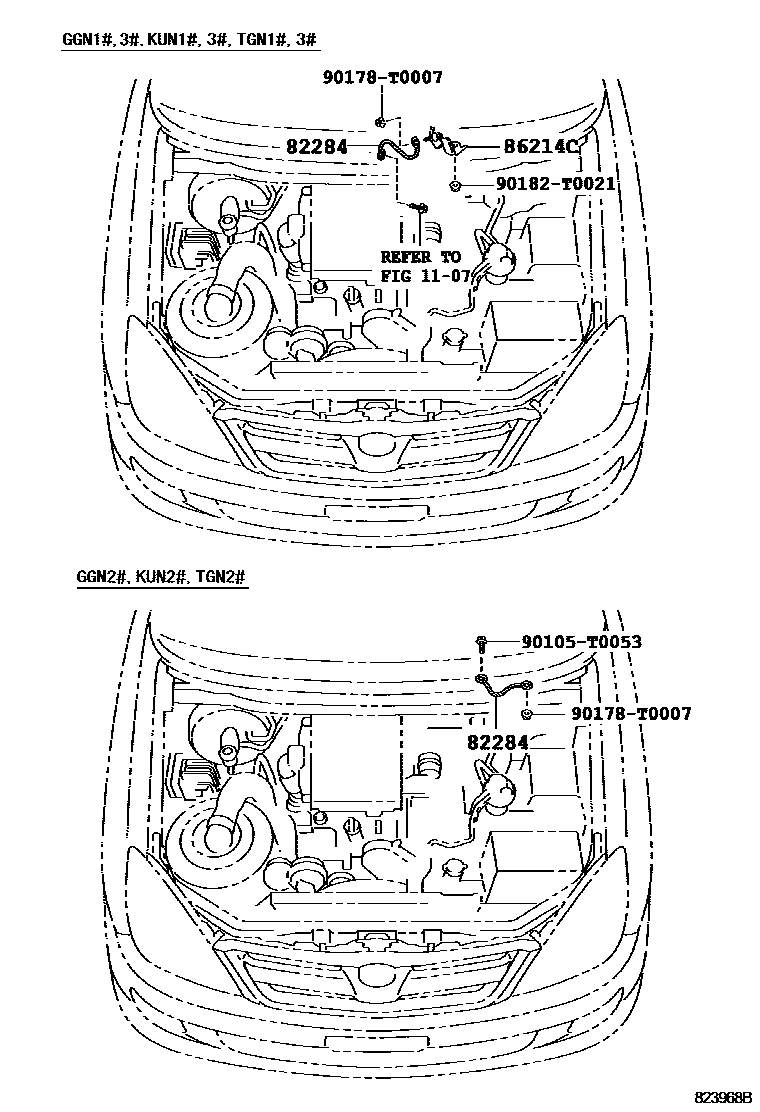

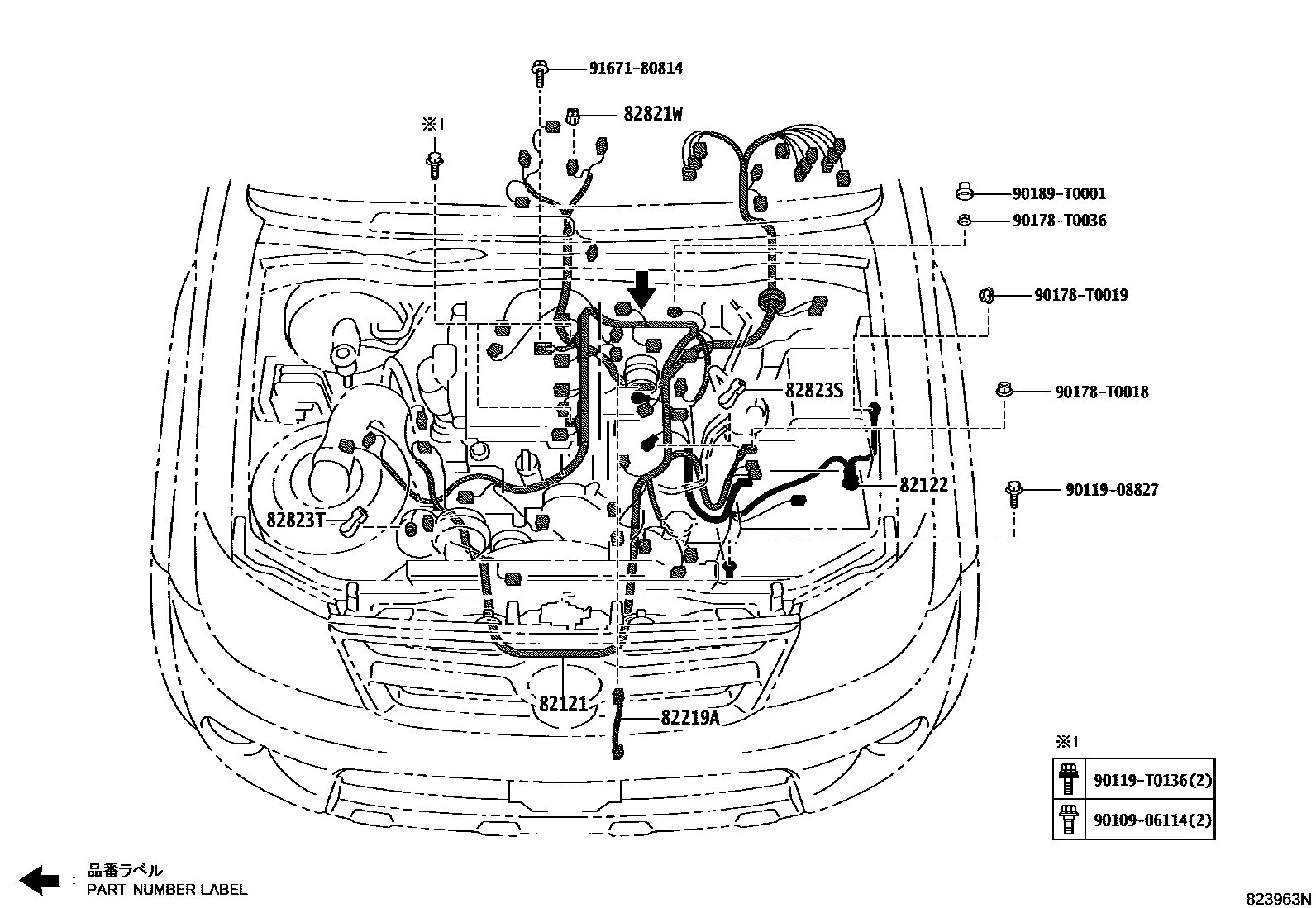

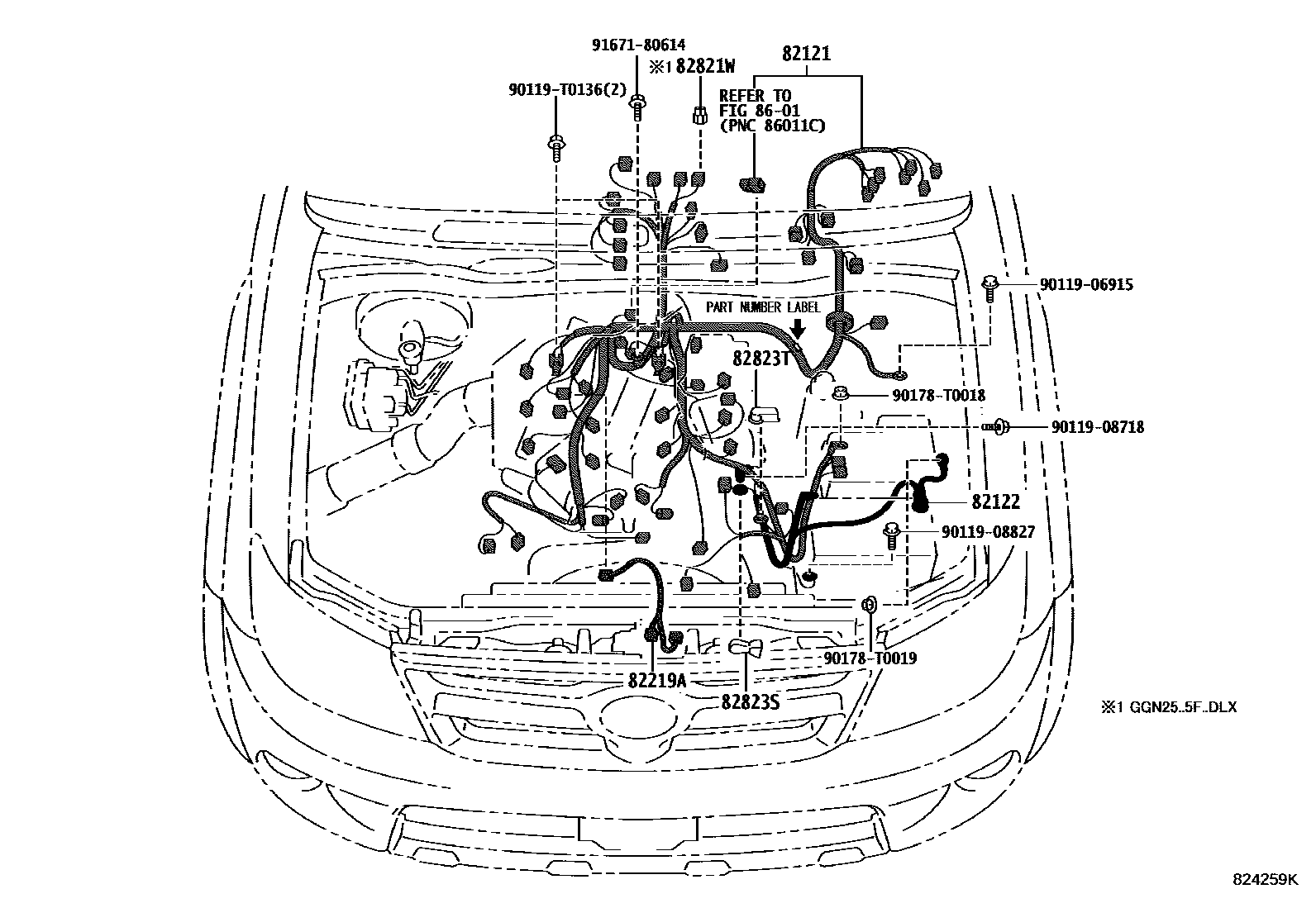

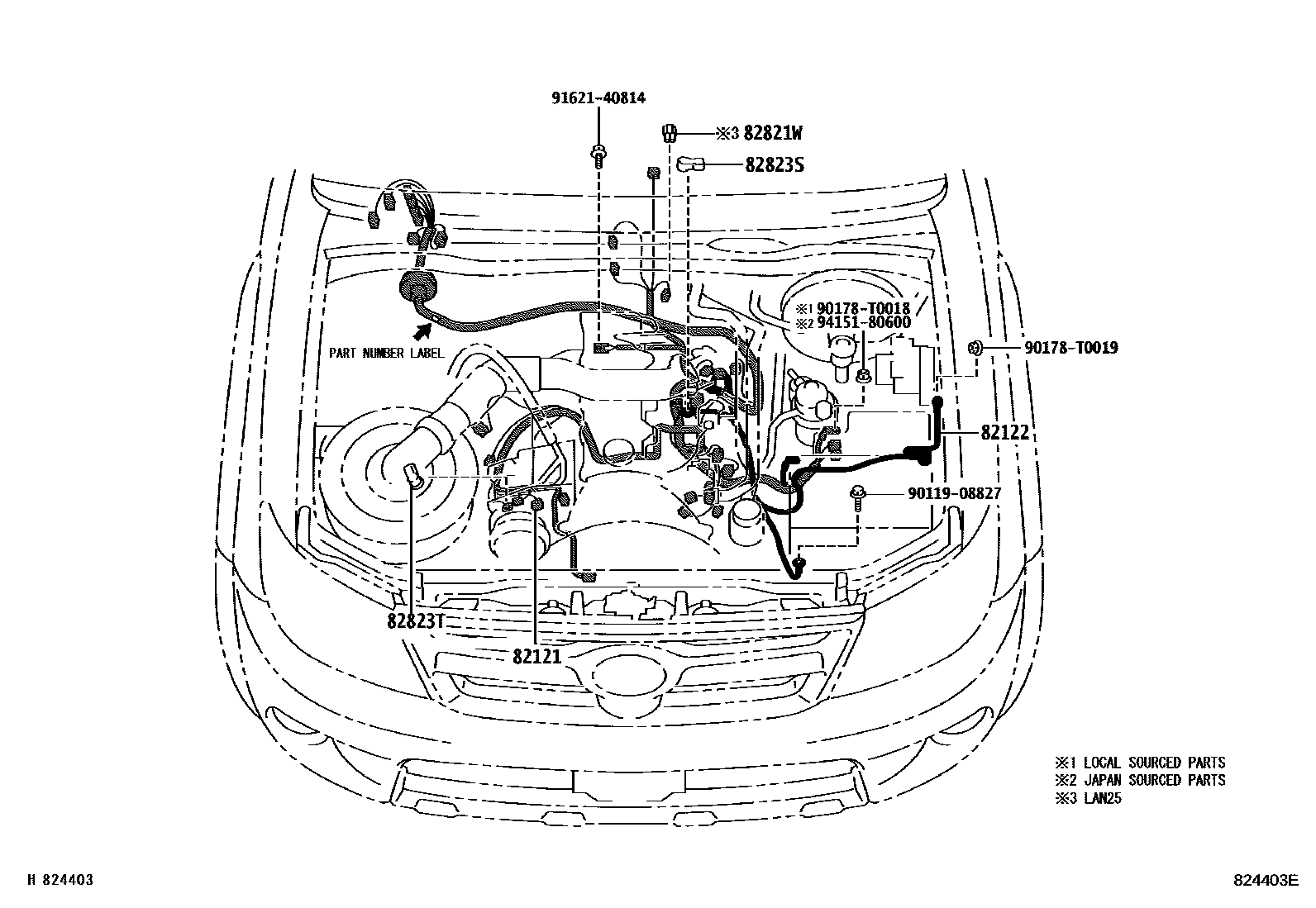

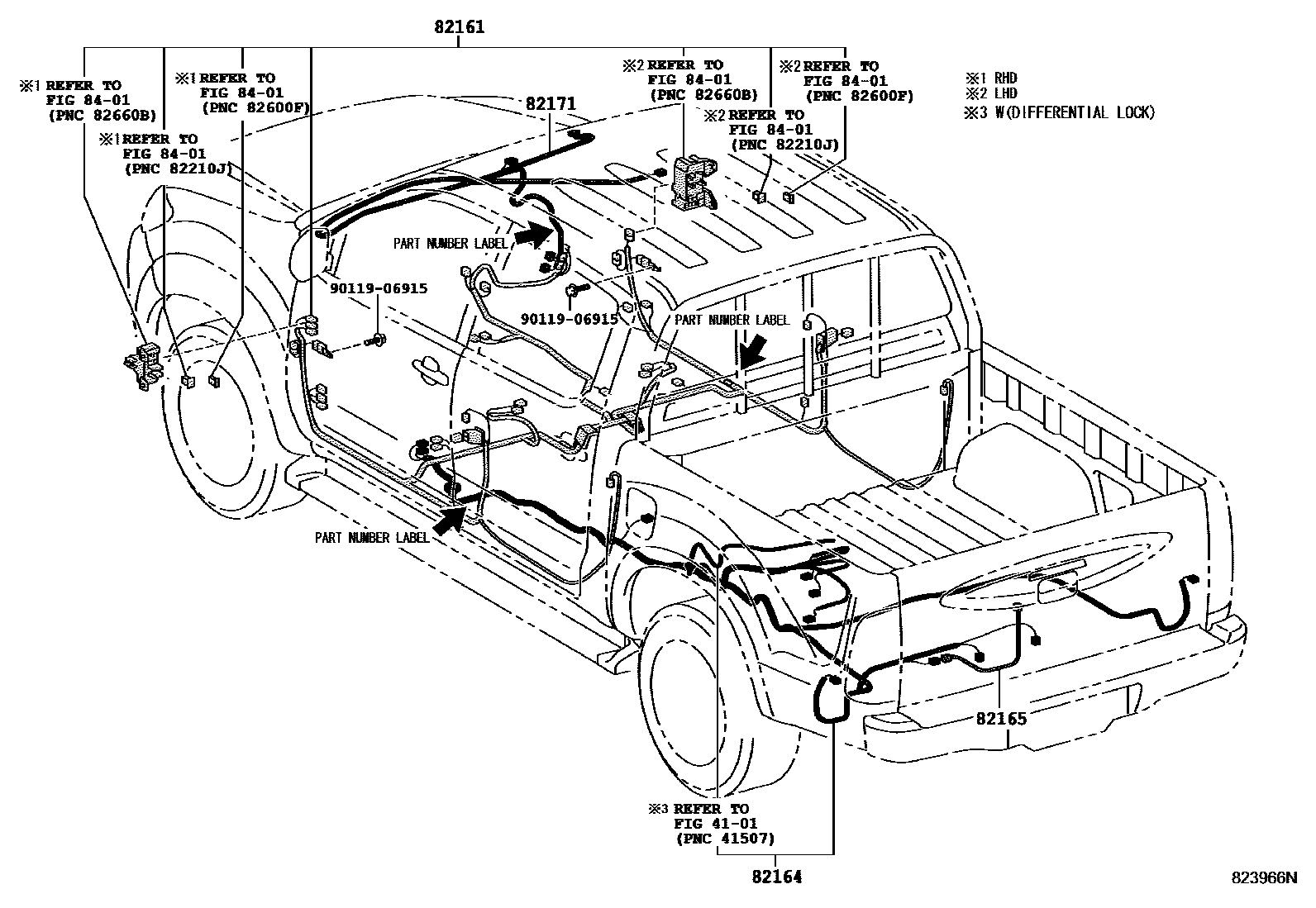

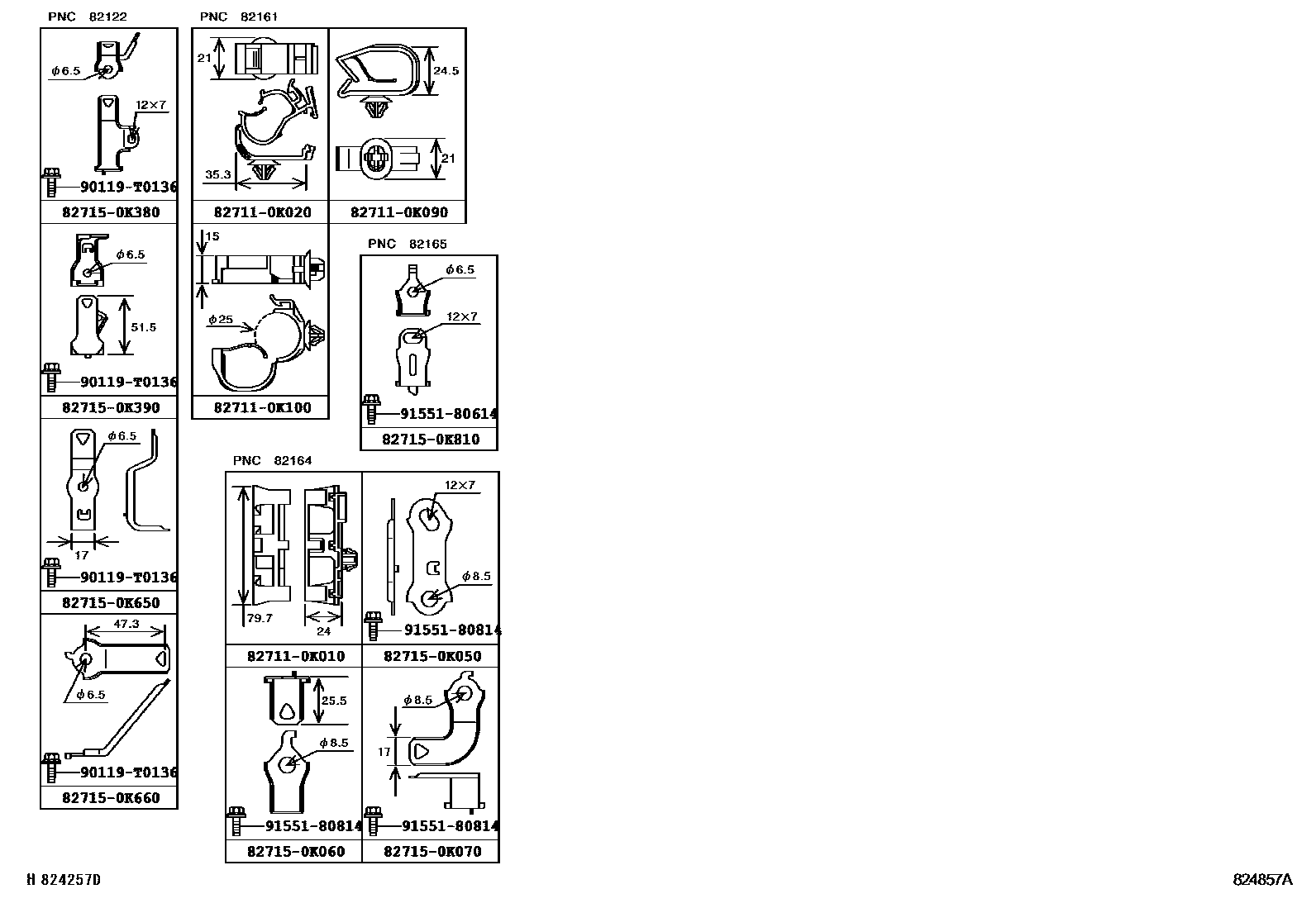

Toyota HILUX EPC diagram 8202, 线束和卡夹, with 15 images and 20 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

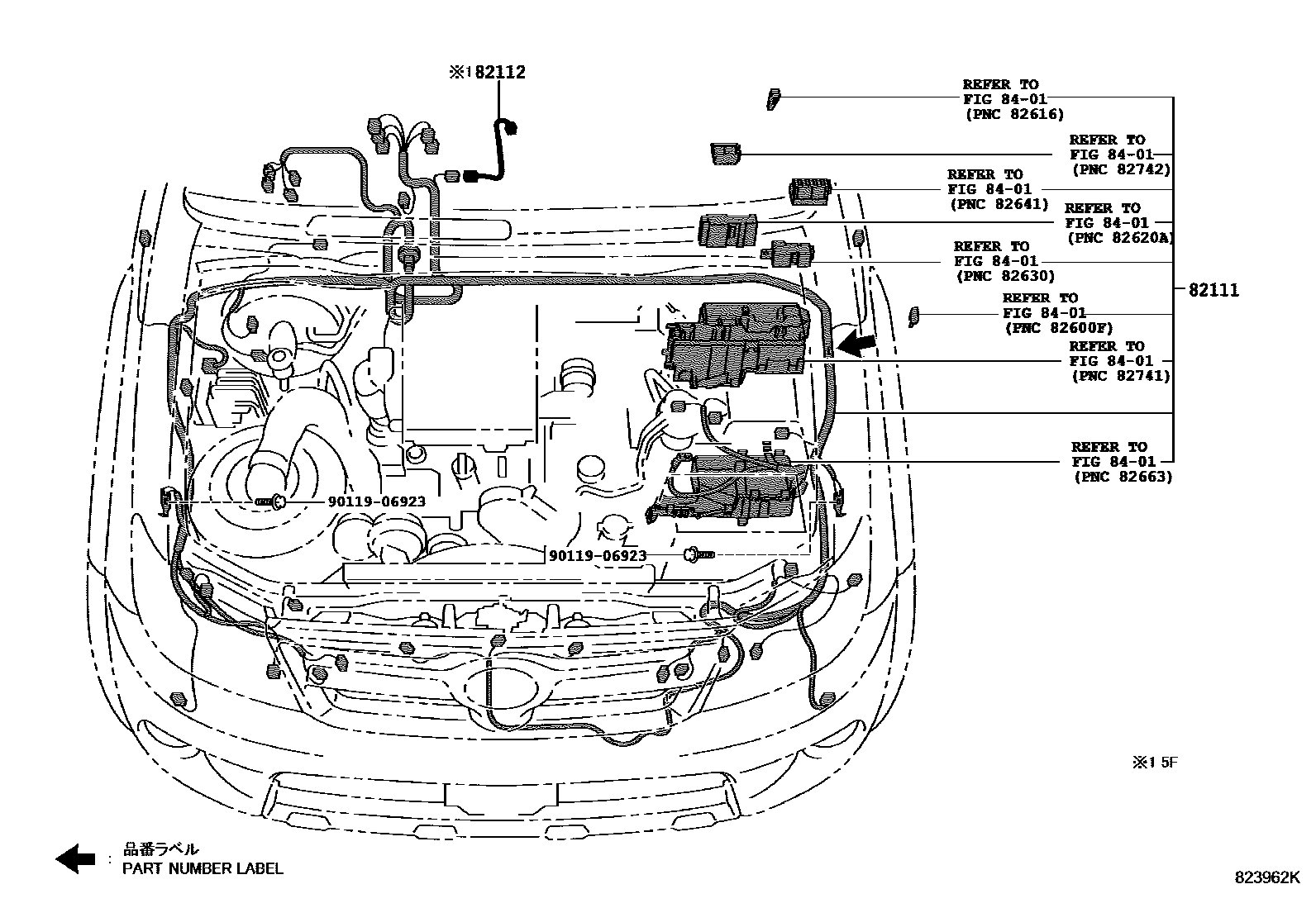

| 82111 | Engine room main wiring harness | 82111-0K010 · 82111-0K011 · 82111-0K012 · 82111-0K020 · 82111-0K021 · 82111-0K030 · 82111-0K031 · 82111-0K032 · 82111-0K040 · 82111-0K041 · 82111-0K042 · 82111-0K043 · 82111-0K050 · 82111-0K051 · 82111-0K052 · 82111-0K053 · 82111-0K060 · 82111-0K061 · 82111-0K062 · 82111-0K070 · 82111-0K071 · 82111-0K072 · 82111-0K090 · 82111-0K091 · 82111-0K092 · 82111-0K310 · 82111-0K320 · 82111-0K330 · 82111-0K340 · 82111-0K341 · 82111-0K350 · 82111-0K351 · 82111-0K420 · 82111-0K421 · 82111-0K422 · 82111-0K423 · 82111-0K430 · 82111-0K431 · 82111-0K432 · 82111-0K450 · 82111-0K451 · 82111-0K460 · 82111-0K461 · 82111-0K462 · 82111-0K470 · 82111-0K471 · 82111-0K472 · 82111-0K480 · 82111-0K481 · 82111-0K482 · 82111-0K483 · 82111-0K500 · 82111-0K501 · 82111-0K510 · 82111-0K610 · 82111-0K620 · 82111-0K792 · 82111-0K810 · 82111-0K811 · 82111-0K812 · 82111-0K820 · 82111-0K821 · 82111-0K822 · 82111-0K830 · 82111-0K831 · 82111-0K832 · 82111-0KP40 · 82111-0KP41 · 82111-0KP60 · 82111-0KS60 · 82111-0KS61 · 82111-0KT40 · 82111-0KT41 · 82111-0KT50 · 82111-0KT51 · 82111-0KT60 · 82111-0KT61 · 82111-0KT70 · 82111-0KT71 · 82111-0KT80 · 82111-0KT81 · 82111-0KT90 · 82111-0KT91 · 82111-0KU00 · 82111-0KU10 · 82111-0KU11 · 82111-0KU20 · 82111-0KU21 · 82111-0KU30 · 82111-0KU31 · 82111-0KU50 · 82111-0KU51 · 82111-0KV00 · 82111-0KV10 · 82111-0KV30 · 82111-0KV31 · 82111-0KV40 · 82111-0KV41 · 82111-0KV50 · 82111-0KV51 · 82111-0KV60 · 82111-0KV61 · 82111-0KV80 · 82111-0KW30 · 82111-0KW31 · 82111-0KW40 · 82111-0KW41 · 82111-0KW71 · 82111-0KW80 · 82111-0KX10 · 82111-0KX20 · 82111-0KX21 · 82111-0KZ80 · 82115-0K270 · 82115-0K280 · 82115-0K290 |
| 82112 | Engine room wiring harness No. 2 | 82112-0K010 |

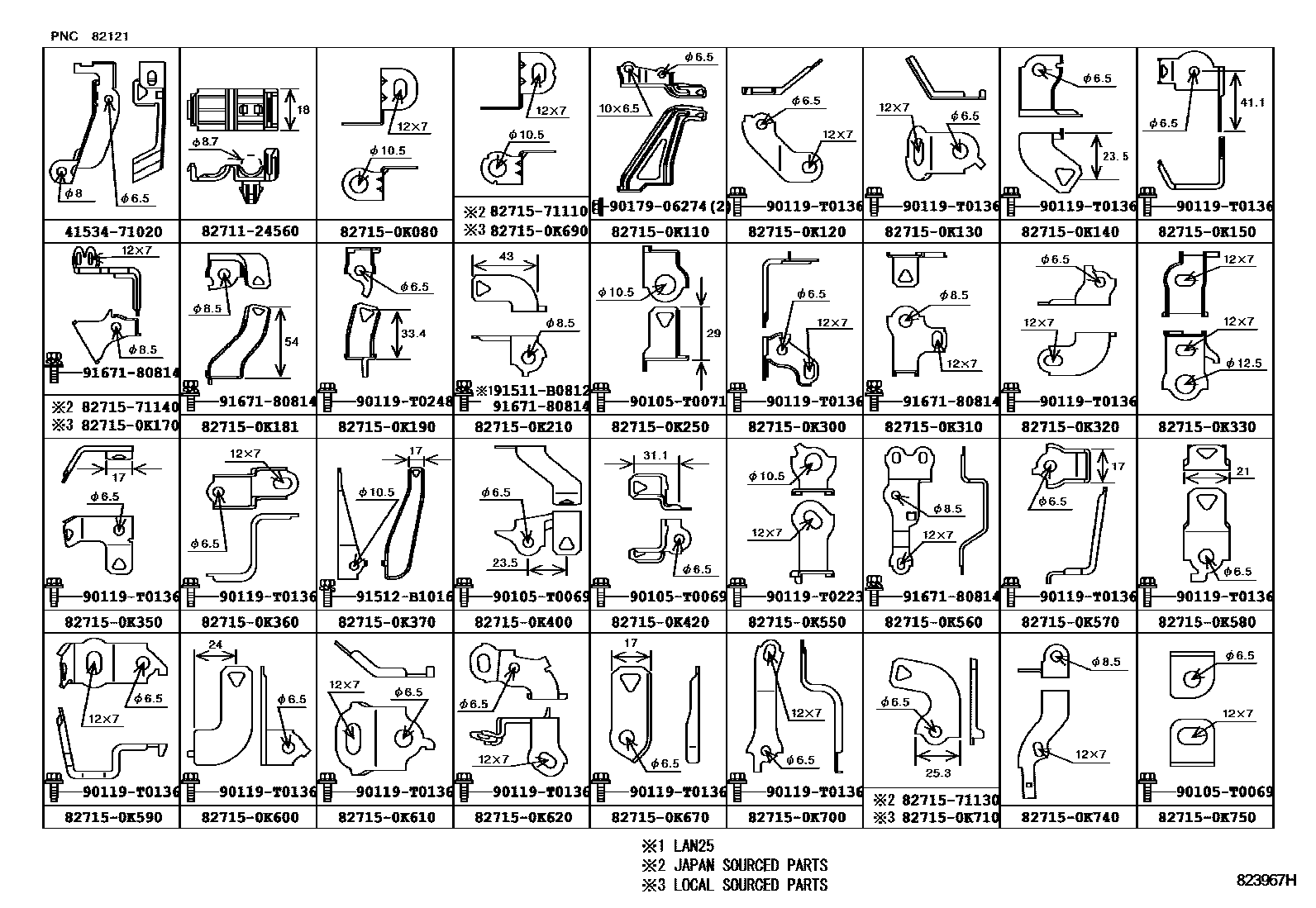

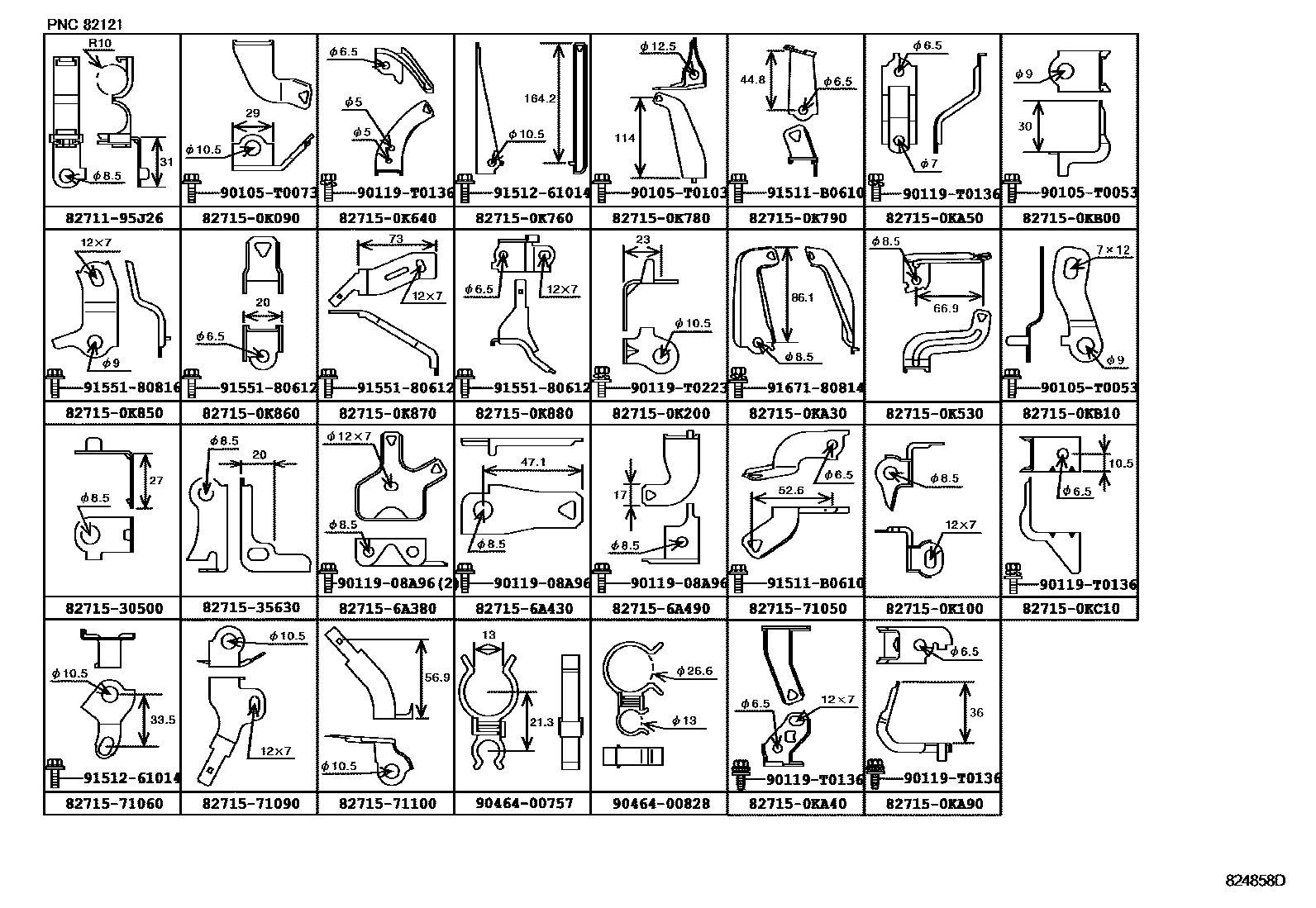

| 82121 | Engine wiring harness | 82121-0K010 · 82121-0K011 · 82121-0K012 · 82121-0K021 · 82121-0K022 · 82121-0K023 · 82121-0K030 · 82121-0K031 · 82121-0K040 · 82121-0K041 · 82121-0K050 · 82121-0K051 · 82121-0K052 · 82121-0K060 · 82121-0K061 · 82121-0K062 · 82121-0K070 · 82121-0K071 · 82121-0K072 · 82121-0K080 · 82121-0K081 · 82121-0K082 · 82121-0K090 · 82121-0K091 · 82121-0K092 · 82121-0K100 · 82121-0K101 · 82121-0K102 · 82121-0K110 · 82121-0K111 · 82121-0K112 · 82121-0K120 · 82121-0K121 · 82121-0K122 · 82121-0K123 · 82121-0K130 · 82121-0K140 · 82121-0K141 · 82121-0K142 · 82121-0K143 · 82121-0K150 · 82121-0K151 · 82121-0K152 · 82121-0K153 · 82121-0K160 · 82121-0K170 · 82121-0K171 · 82121-0K172 · 82121-0K173 · 82121-0K180 · 82121-0K181 · 82121-0K182 · 82121-0K183 · 82121-0K190 · 82121-0K191 · 82121-0K192 · 82121-0K193 · 82121-0K200 · 82121-0K201 · 82121-0K202 · 82121-0K203 · 82121-0K210 · 82121-0K211 · 82121-0K212 · 82121-0K213 · 82121-0K220 · 82121-0K221 · 82121-0K222 · 82121-0K260 · 82121-0K261 · 82121-0K262 · 82121-0K263 · 82121-0K270 · 82121-0K271 · 82121-0K272 · 82121-0K280 · 82121-0K281 · 82121-0K282 · 82121-0K283 · 82121-0K320 · 82121-0K321 · 82121-0K322 · 82121-0K323 · 82121-0K340 · 82121-0K341 · 82121-0K342 · 82121-0K343 · 82121-0K451 · 82121-0K520 · 82121-0K630 · 82121-0K631 · 82121-0K632 · 82121-0K641 · 82121-0K642 · 82121-0K650 · 82121-0K651 · 82121-0K652 · 82121-0K653 · 82121-0K660 · 82121-0K661 · 82121-0K662 · 82121-0K663 · 82121-0K670 · 82121-0K671 · 82121-0K680 · 82121-0K681 · 82121-0K682 · 82121-0K690 · 82121-0K691 · 82121-0K700 · 82121-0K701 · 82121-0K710 · 82121-0K711 · 82121-0K720 · 82121-0K721 · 82121-0K722 · 82121-0K770 · 82121-0K771 · 82121-0K772 · 82121-0K810 · 82121-0K811 · 82121-0K812 · 82121-0K813 · 82121-0K820 · 82121-0K821 · 82121-0K830 · 82121-0K831 · 82121-0K832 · 82121-0K833 · 82121-0K840 · 82121-0K841 · 82121-0K842 · 82121-0K850 · 82121-0K851 · 82121-0K852 · 82121-0K890 · 82121-0K891 · 82121-0K892 · 82121-0K893 · 82121-0KA00 · 82121-0KA01 · 82121-0KA02 · 82121-0KA10 · 82121-0KA11 · 82121-0KA12 · 82121-0KA13 · 82121-0KA20 · 82121-0KA21 · 82121-0KA22 · 82121-0KA23 · 82121-0KA24 · 82121-0KA30 · 82121-0KA31 · 82121-0KA32 · 82121-0KA33 · 82121-0KA40 · 82121-0KA41 · 82121-0KA42 · 82121-0KA43 · 82121-0KA50 · 82121-0KA51 · 82121-0KA52 · 82121-0KA53 · 82121-0KA54 · 82121-0KA60 · 82121-0KA61 · 82121-0KA62 · 82121-0KA70 · 82121-0KA71 · 82121-0KA80 · 82121-0KA81 · 82121-0KA90 · 82121-0KA91 · 82121-0KA92 · 82121-0KB10 · 82121-0KB11 · 82121-0KB12 · 82121-0KB20 · 82121-0KB21 · 82121-0KB22 · 82121-0KB30 · 82121-0KB31 · 82121-0KB32 · 82121-0KB40 · 82121-0KB41 · 82121-0KB42 · 82121-0KB80 · 82121-0KB81 · 82121-0KB82 · 82121-0KC40 · 82121-0KC41 · 82121-0KC50 · 82121-0KC51 · 82121-0KC60 · 82121-0KC61 · 82121-0KC70 · 82121-0KC71 · 82121-0KC82 · 82121-0KC91 · 82121-0KD50 · 82121-0KD60 · 82121-0KD70 · 82121-0KD80 · 82121-0KD90 · 82121-0KE10 · 82121-0KE40 · 82121-0KF60 · 82121-0KJ90 · 82121-0KK30 · 82121-0KL00 · 82121-0KL10 · 82121-0KL20 · 82121-0KL30 · 82121-0KL40 · 82121-0KL50 · 82121-0KL60 · 82121-0KL70 · 82121-0KL80 · 82121-0KM50 · 82121-0KM51 · 82121-0KM60 · 82121-0KM61 · 82121-0KN30 · 82121-0KN31 · 82121-0KN40 · 82121-0KN41 · 82121-0KN50 · 82121-0KN51 · 82121-0KN70 · 82121-0KN71 · 82121-0KN80 · 82121-0KN81 · 82121-0KP50 · 82121-0KP51 · 82121-0KP60 · 82121-0KP61 · 82121-0KP70 · 82121-0KP71 · 82121-0KP80 · 82121-0KP81 · 82121-0KP90 · 82121-0KP91 · 82121-0KP92 · 82121-0KQ00 · 82121-0KQ01 · 82121-0KQ10 · 82121-0KQ11 · 82121-0KQ12 · 82121-0KQ20 · 82121-0KQ21 · 82121-0KQ22 · 82121-0KQ30 · 82121-0KQ31 · 82121-0KQ40 · 82121-0KQ41 · 82121-0KQ50 · 82121-0KQ51 · 82121-0KQ52 · 82121-0KQ60 · 82121-0KQ61 · 82121-0KQ62 · 82121-0KQ70 · 82121-0KQ71 · 82121-0KR20 · 82121-0KR21 · 82121-0KR30 · 82121-0KR31 · 82121-0KR40 · 82121-0KR41 · 82121-0KR50 · 82121-0KR51 · 82121-0KR70 · 82121-0KR71 · 82121-0KR80 · 82121-0KR81 · 82121-0KS40 · 82121-0KS41 · 82121-0KS60 · 82121-0KS61 · 82121-0KS70 · 82121-0KS71 · 82121-0KT10 · 82121-0KT20 · 82121-0KT30 · 82121-0KT31 · 82121-0KT40 · 82121-0KT41 · 82121-0KT50 · 82121-0KT51 · 82121-0KT60 · 82121-0KT61 · 82121-0KT70 · 82121-0KT71 · 82121-0KT80 · 82121-0KT81 · 82121-0KT90 · 82121-0KU00 · 82121-0KU01 · 82121-0KV10 · 82121-0KV20 · 82121-0KV30 · 82121-0KV40 · 82121-0KV50 · 82121-0KV60 · 82121-0KV70 · 82121-0KV80 · 82121-0KV90 · 82121-0KV91 · 82121-0KW10 · 82121-0KW20 · 82121-0KW30 · 82121-0KW40 · 82121-0KW41 · 82121-0KW60 · 82121-0KW61 · 82121-0KW70 · 82121-0KW71 · 82121-0KW80 · 82121-0KW81 · 82121-0KX00 · 82121-0KX10 · 82121-0KX20 · 82121-0KX30 · 82121-0KX40 · 82121-0KX60 · 82121-0KX70 · 82121-0KX80 · 82121-0KX81 · 82121-0KX90 · 82121-0KY00 · 82121-0KY30 · 82121-0KY40 · 82121-0KY50 · 82121-0KY70 · 82121-0KZ00 · 82121-0KZ10 · 82121-0KZ20 · 82121-0KZ30 · 82121-0KZ40 · 82121-0KZ50 · 82121-0KZ60 · 82121-0KZ70 · 82121-0KZ90 · 82121-71010 · 82121-71020 · 82121-71030 · 82121-71040 · 82121-71060 · 82121-71220 · 82121-71230 · 82121-71240 · 82121-71241 · 82121-71250 · 82121-71251 · 82121-71260 · 82121-71261 · 82139-0K050 · 82139-0K051 · 82139-0K120 · 82139-0K130 · 82139-0K140 · 82139-0K170 · 82139-0K180 · 82139-0K190 · 82139-0K200 · 82139-0K210 · 82139-0K220 · 82139-0K230 · 82139-0K240 |
| 82122 | Engine No. 2 wiring harness | 82122-0K010 · 82122-0K020 · 82122-0K030 · 82122-0K040 · 82122-0K080 · 82122-0K100 · 82122-0K110 · 82122-0K120 · 82122-0K130 · 82122-0K160 · 82122-0K170 · 82122-0K180 · 82122-0K190 |

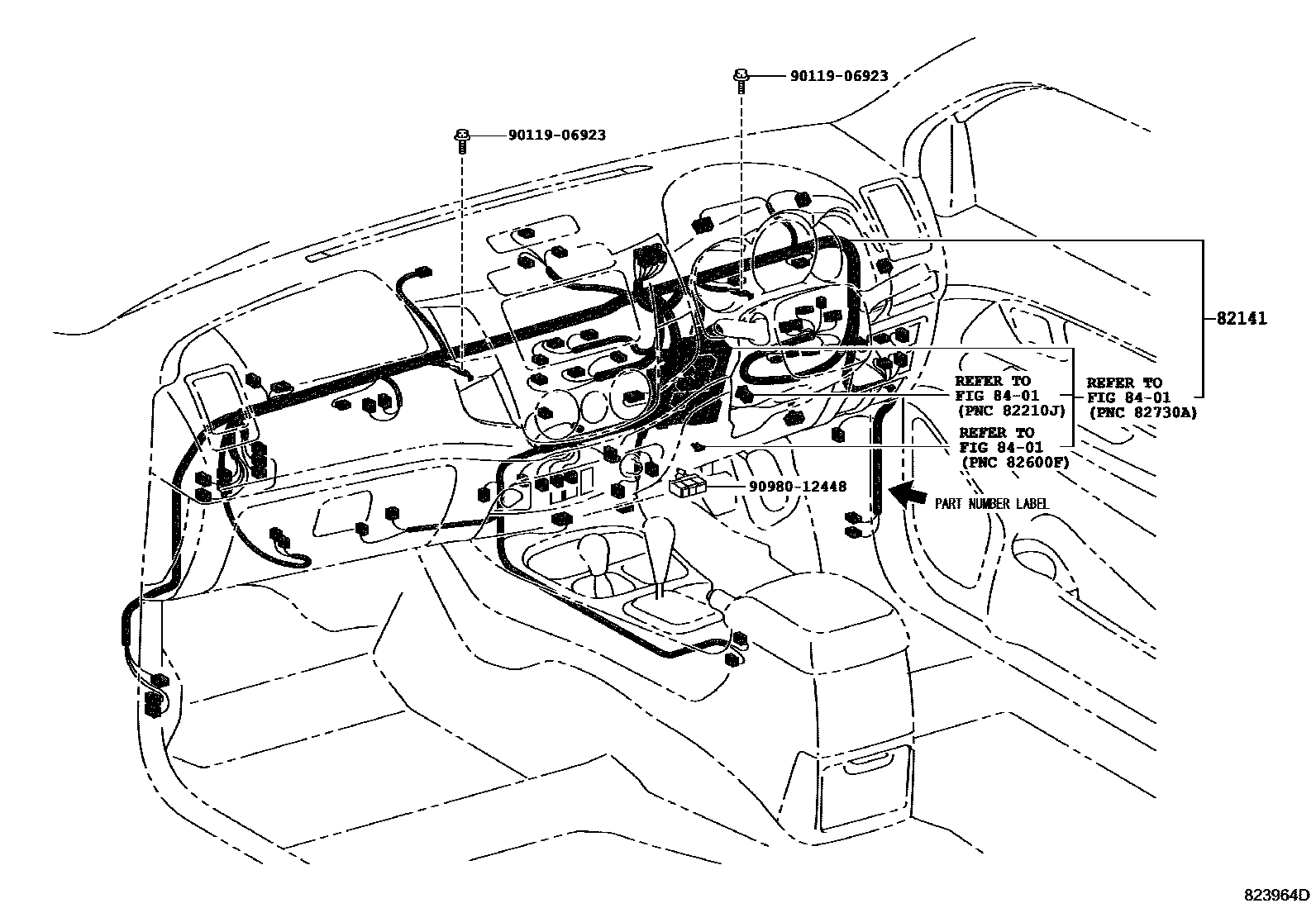

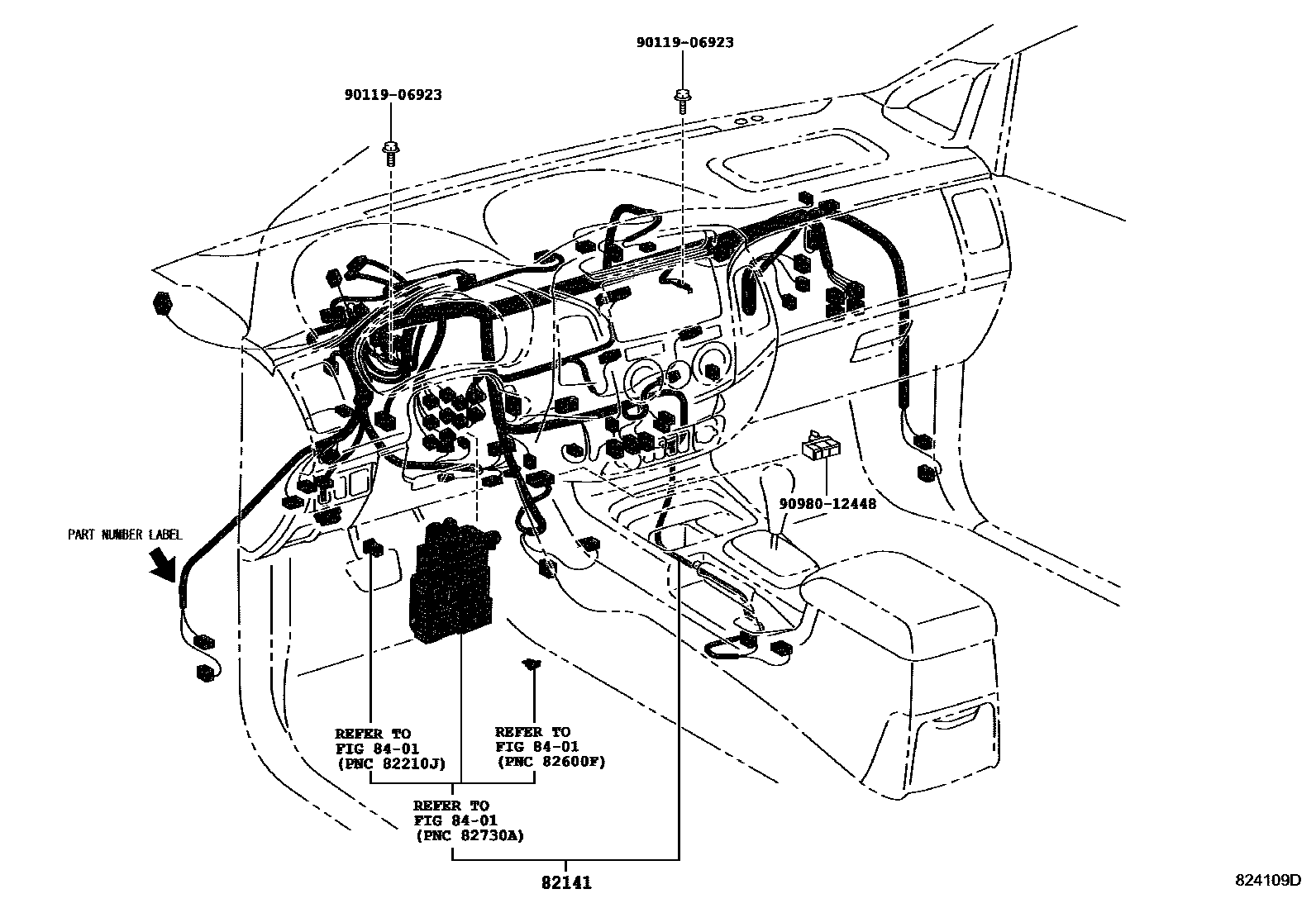

| 82141 | Dashboard wiring harness | 82141-0K010 · 82141-0K011 · 82141-0K012 · 82141-0K013 · 82141-0K020 · 82141-0K021 · 82141-0K022 · 82141-0K040 · 82141-0K050 · 82141-0K051 · 82141-0K052 · 82141-0K080 · 82141-0K081 · 82141-0K082 · 82141-0K083 · 82141-0K084 · 82141-0K090 · 82141-0K091 · 82141-0K092 · 82141-0K110 · 82141-0K111 · 82141-0K120 · 82141-0K121 · 82141-0K122 · 82141-0K123 · 82141-0K160 · 82141-0K161 · 82141-0K162 · 82141-0K230 · 82141-0K231 · 82141-0K232 · 82141-0K250 · 82141-0K251 · 82141-0K252 · 82141-0K460 · 82141-0K510 · 82141-0K511 · 82141-0K530 · 82141-0K531 · 82141-0K600 · 82141-0K601 · 82141-0K602 · 82141-0K620 · 82141-0K830 · 82141-0KA60 · 82141-0KA70 · 82141-0KA71 · 82141-0KA72 · 82141-0KA73 · 82141-0KA80 · 82141-0KA81 · 82141-0KA90 · 82141-0KA91 · 82141-0KB00 · 82141-0KB01 · 82141-0KB02 · 82141-0KB03 · 82141-0KB10 · 82141-0KB12 · 82141-0KB20 · 82141-0KB21 · 82141-0KB22 · 82141-0KD50 · 82141-0KD51 · 82141-0KD90 · 82141-0KD91 · 82141-0KD92 · 82141-0KD93 · 82141-0KE00 · 82141-0KE01 · 82141-0KE02 · 82141-0KE03 · 82141-0KE10 · 82141-0KE11 · 82141-0KE12 · 82141-0KE13 · 82141-0KE14 · 82141-0KE20 · 82141-0KE21 · 82141-0KE22 · 82141-0KE23 · 82141-0KE40 · 82141-0KE41 · 82141-0KE60 · 82141-0KE61 · 82141-0KE62 · 82141-0KE70 · 82141-0KE71 · 82141-0KE72 · 82141-0KE80 · 82141-0KE81 · 82141-0KE82 · 82141-0KE90 · 82141-0KE91 · 82141-0KE92 · 82141-0KF00 · 82141-0KF01 · 82141-0KF02 · 82141-0KF03 · 82141-0KF10 · 82141-0KF11 · 82141-0KF12 · 82141-0KF20 · 82141-0KF21 · 82141-0KF22 · 82141-0KK10 · 82141-0KK11 · 82141-0KK30 · 82141-0KK31 · 82141-0KL10 · 82141-0KL11 · 82141-0KL12 · 82141-0KN40 · 82141-0KN41 · 82141-0KN42 · 82141-0KN60 · 82141-0KN62 · 82141-0KP70 · 82141-0KP90 · 82141-0KP91 · 82141-0KP92 · 82141-0KQ10 · 82141-0KQ20 · 82141-0KQ21 · 82141-0KQ22 · 82141-0KR20 · 82141-0KR21 · 82141-0KR71 · 82141-0KS60 · 82141-0KS80 · 82141-0KS91 · 82141-0KT00 · 82141-0KT10 · 82141-0KT11 · 82141-0KT12 · 82141-0KT20 · 82141-0KT21 · 82141-0KT30 · 82141-0KT31 · 82141-0KT40 · 82141-0KT41 · 82141-0KT51 · 82141-0KT60 · 82141-0KT61 · 82141-0KT70 · 82141-0KT71 · 82141-0KT90 · 82141-0KV11 · 82141-0KY20 · 82141-0KY30 · 82141-0KY80 · 82141-0KY90 · 82141-0KZ30 · 82141-0KZ80 · 82145-0K050 · 82145-0K320 · 82145-0K730 · 82145-0K740 · 82145-0KA20 · 82145-0KA21 · 82145-0KA30 · 82145-0KF70 · 82145-0KF80 · 82145-0KG00 · 82145-0KG70 · 82145-0KG80 · 82145-0KG90 · 82145-0KJ10 · 82145-0KJ20 · 82145-0KJ30 · 82145-0KJ40 · 82145-0KJ60 · 82145-0KM30 · 82145-0KM31 · 82145-0KM40 · 82145-0KM41 · 82145-0KN50 · 82145-0KN51 · 82145-0KN60 · 82145-0KN61 · 82145-0KN80 · 82145-0KN81 · 82145-0KN90 · 82145-0KN91 · 82145-0KP00 · 82145-0KP01 · 82145-0KP10 · 82145-0KP11 · 82145-0KP20 · 82145-0KP21 · 82145-0KP30 · 82145-0KP31 · 82145-0KP40 · 82145-0KP41 · 82145-0KP50 · 82145-0KP51 · 82145-0KP60 · 82145-0KP61 · 82145-0KP70 · 82145-0KP71 · 82145-0KP80 · 82145-0KP81 · 82145-0KP90 · 82145-0KQ00 · 82145-0KQ01 · 82145-0KQ10 · 82145-0KQ11 · 82145-0KQ20 · 82145-0KQ21 · 82145-0KQ30 · 82145-0KQ31 · 82145-0KQ40 · 82145-0KQ41 · 82145-0KQ50 · 82145-0KQ51 · 82145-0KQ70 · 82145-0KQ90 · 82145-0KQ91 · 82145-0KR10 · 82145-0KR11 · 82145-0KR30 · 82145-0KR31 · 82145-0KR40 · 82145-0KR41 · 82145-0KR90 · 82145-0KR91 · 82145-0KS00 · 82145-0KS01 · 82145-0KS20 · 82145-0KS21 · 82145-0KS40 · 82145-0KS41 · 82145-0KS50 · 82145-0KS51 · 82145-0KS70 · 82145-0KS71 · 82145-0KS80 · 82145-0KS81 · 82145-0KT00 · 82145-0KT30 · 82145-0KT50 · 82145-0KT51 · 82145-0KT70 · 82145-0KT71 · 82145-0KT80 · 82145-0KU30 · 82145-0KU31 · 82145-0KU40 · 82145-0KU41 · 82145-0KU50 · 82145-0KU51 · 82145-0KU60 · 82145-0KU61 · 82145-0KU70 · 82145-0KU71 · 82145-0KZ40 · 82145-0KZ41 · 82146-0K010 · 82146-0K011 · 82146-0K020 · 82146-0K021 · 82146-0K030 · 82146-0K031 · 82146-0K040 · 82146-0K041 · 82146-0K050 · 82146-0K051 · 82146-0K060 · 82146-0K061 · 82146-0K070 · 82146-0K071 · 82146-0K080 · 82146-0K081 · 82146-0K090 · 82146-0K091 · 82146-0K110 · 82146-0K111 · 82146-0K120 · 82146-0K121 · 82146-0K140 · 82146-0K141 · 82146-0K142 · 82146-0K150 · 82146-0K151 · 82146-0K160 · 82146-0K161 · 82146-0K170 · 82146-0K171 · 82146-0K290 · 82146-0K330 · 82146-0K640 · 82146-0KA60 · 82146-0KA90 · 82146-0KB00 · 82146-0KB10 |

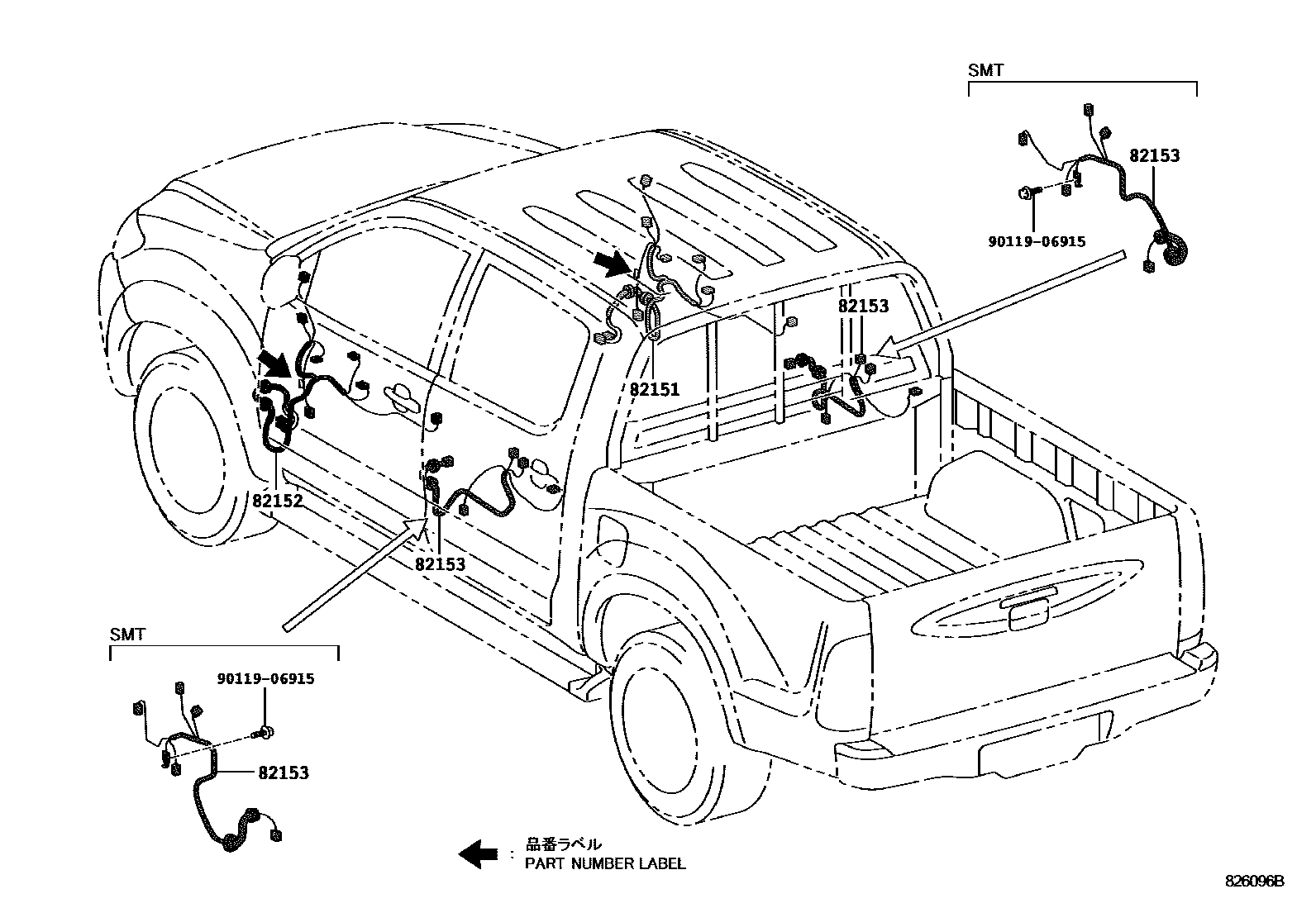

| 82151 | Right front door wiring harness | 82151-0K010 · 82151-0K011 · 82151-0K020 · 82151-0K021 · 82151-0K022 · 82151-0K030 · 82151-0K031 · 82151-0K040 · 82151-0K041 · 82151-0K042 · 82151-0K050 · 82151-0K060 · 82151-0K160 · 82151-0K161 · 82151-0K170 · 82151-0K171 · 82151-0K172 · 82151-0K180 · 82151-0K181 · 82151-0K182 · 82151-0K190 · 82151-0K191 · 82151-0K192 · 82151-0K200 · 82151-0K210 · 82151-0K230 · 82151-0K280 · 82151-0K281 · 82151-0K282 · 82151-0K283 · 82151-0K290 · 82151-0K291 · 82151-0K292 · 82151-0K510 · 82151-0K520 · 82151-0K521 · 82151-0K540 · 82151-0K541 · 82151-0K550 · 82151-0K551 · 82151-0K560 · 82151-0K561 · 82151-0K591 |
| 82152 | Left front door wiring harness | 82152-0K010 · 82152-0K011 · 82152-0K012 · 82152-0K020 · 82152-0K021 · 82152-0K022 · 82152-0K030 · 82152-0K031 · 82152-0K032 · 82152-0K040 · 82152-0K050 · 82152-0K150 · 82152-0K151 · 82152-0K160 · 82152-0K161 · 82152-0K162 · 82152-0K180 · 82152-0K181 · 82152-0K190 · 82152-0K210 · 82152-0K280 · 82152-0K281 · 82152-0K282 · 82152-0K470 · 82152-0K480 · 82152-0K481 · 82152-0K500 · 82152-0K501 · 82152-0K540 · 82152-0K541 |
| 82153 | Rear door wiring harness No. 1 | 82153-0K010 · 82153-0K020 · 82153-0K100 |
| 82161 | floor wiring harness | 82161-0K010 · 82161-0K011 · 82161-0K020 · 82161-0K021 · 82161-0K022 · 82161-0K023 · 82161-0K024 · 82161-0K025 · 82161-0K030 · 82161-0K031 · 82161-0K040 · 82161-0K041 · 82161-0K042 · 82161-0K043 · 82161-0K100 · 82161-0K110 · 82161-0K130 · 82161-0K140 · 82161-0K141 · 82161-0K150 · 82161-0K160 · 82161-0K170 · 82161-0K210 · 82161-0K230 · 82161-0K240 · 82161-0K250 · 82161-0K340 · 82161-0K420 · 82161-0K421 · 82161-0K422 · 82161-0K423 · 82161-0K430 · 82161-0K431 · 82161-0K440 · 82161-0K441 · 82161-0K442 · 82161-0K443 · 82161-0K510 · 82161-0K511 · 82161-0K520 · 82161-0K530 · 82161-0K540 · 82161-0K550 · 82161-0K680 · 82161-0KF40 · 82161-0KF50 · 82161-0KF51 · 82161-0KF60 · 82161-0KF61 · 82161-0KF70 · 82161-0KF80 · 82161-0KF90 · 82161-0KG00 · 82161-0KG10 · 82161-0KG20 · 82161-0KG30 · 82161-0KG31 · 82161-0KG40 · 82161-0KG50 · 82161-0KG70 · 82161-0KG80 · 82161-0KG81 · 82161-0KG90 · 82161-0KG91 · 82161-0KG92 · 82161-0KK30 · 82161-0KK40 · 82161-0KK60 |
| 82164 | Frame wiring harness set | 82164-0K010 · 82164-0K011 · 82164-0K012 · 82164-0K020 · 82164-0K021 · 82164-0K030 · 82164-0K031 · 82164-0K032 · 82164-0K040 · 82164-0K041 · 82164-0K042 · 82164-0K050 · 82164-0K060 · 82164-0K350 |
| 82165 | No. 2 frame wiring harness | 82165-0K010 |
| 82167 | Seat No. 1 wiring harness | 8219A-0K010 |
| 82171 | Roof No. 1 wiring harness | 82171-0K010 · 82171-0K011 · 82171-0K020 · 82171-0K021 · 82171-0K022 · 82171-0K030 · 82171-0K090 · 82171-0K100 · 82171-0K101 · 82171-0K110 · 82171-0K120 · 82171-0K130 · 82171-0K160 · 82171-0K161 · 82171-0K230 · 82171-0K240 · 82171-0K250 · 82171-0K290 · 82171-0K310 · 82171-0K320 · 82171-0K330 · 82171-0K340 · 82171-0K350 · 82171-0K360 · 82171-0K370 |
| 82191 | Front right seat wiring harness | 82191-0K010 |
| 82219A | sensor harness | 27148-30010 · 82219-0K010 · 82219-35020 · 82219-71010 |
| 82284 | Ground wire | 82284-0K010 · 82284-0K020 |
| 82821W | Connector cover | 82821-71080 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-0K010 · 82823-35040 · 82823-35050 · 82823-35080 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 |
| 86214C | Radio ground bracket | 86214-0K010 |
