Toyota HILUX 车架 — Figure 5151

Toyota HILUX EPC diagram 5151, 车架, with 6 images and 48 PNC and OE references.

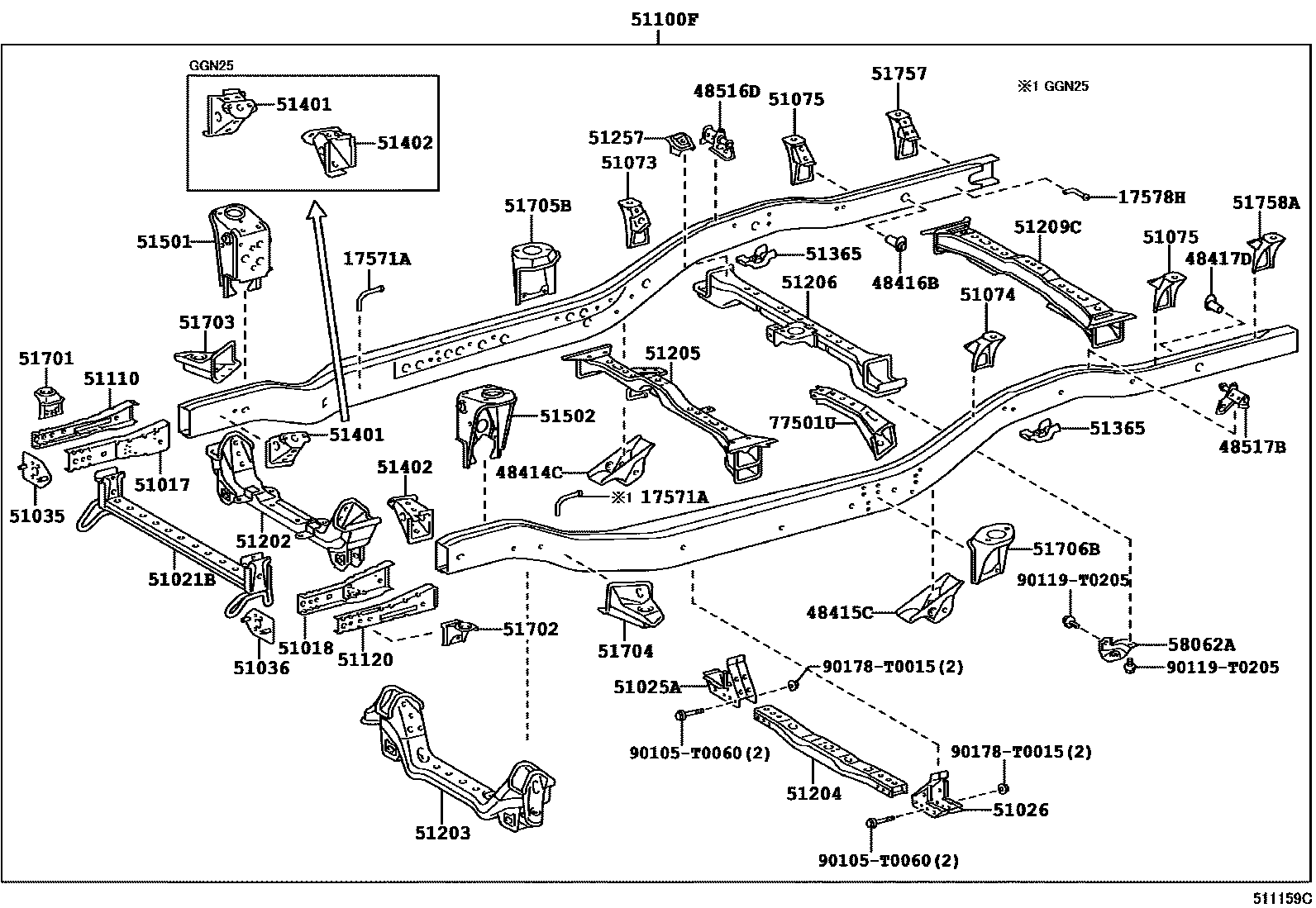

Toyota HILUX 车架 EPC diagram — 511159C
车架 — 511159C (200408 – 999999)
Toyota HILUX 车架 EPC diagram — 511160D
车架 — 511160D (200408 – 999999)

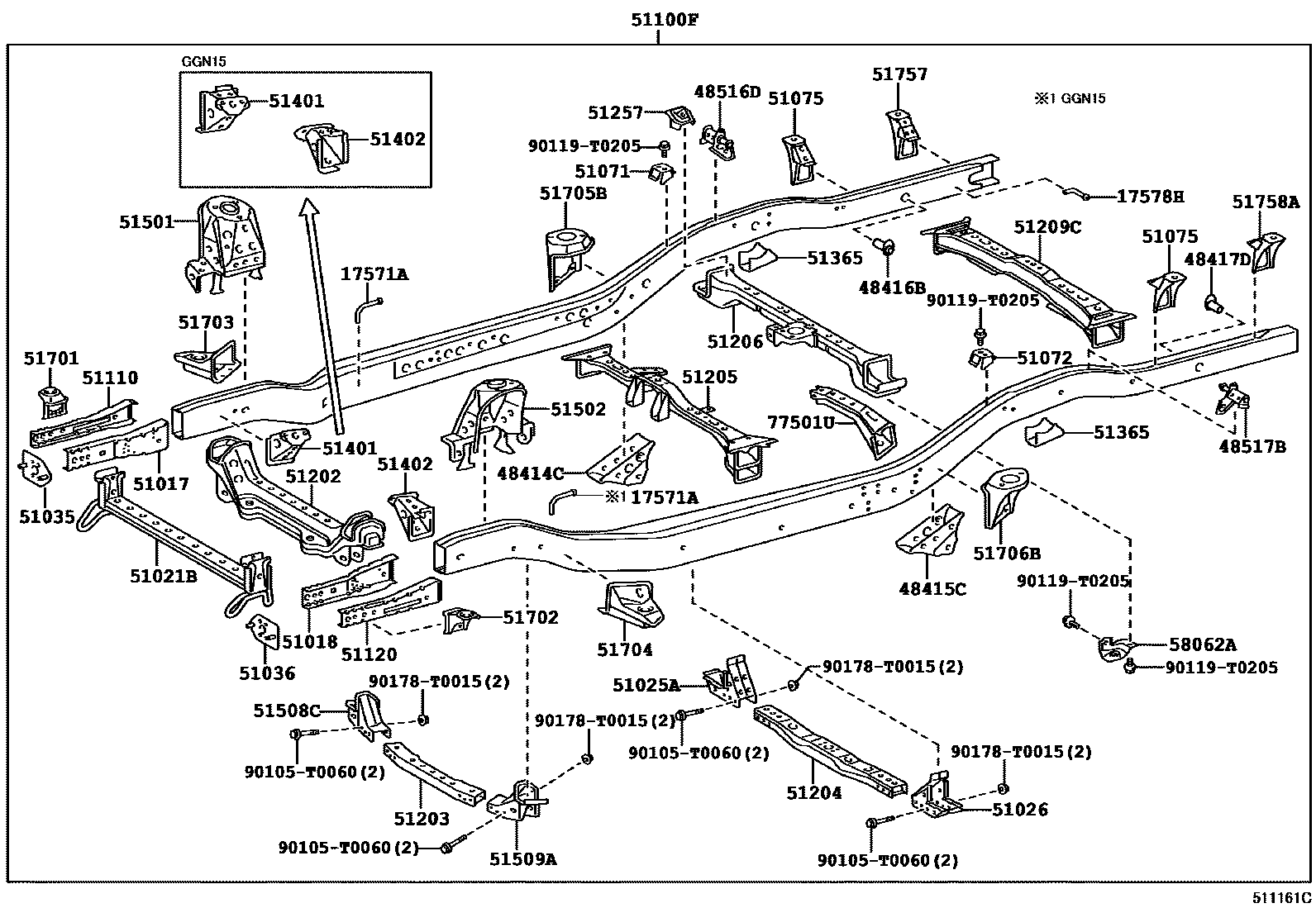

Toyota HILUX 车架 EPC diagram — 511161C
车架 — 511161C (200408 – 999999)

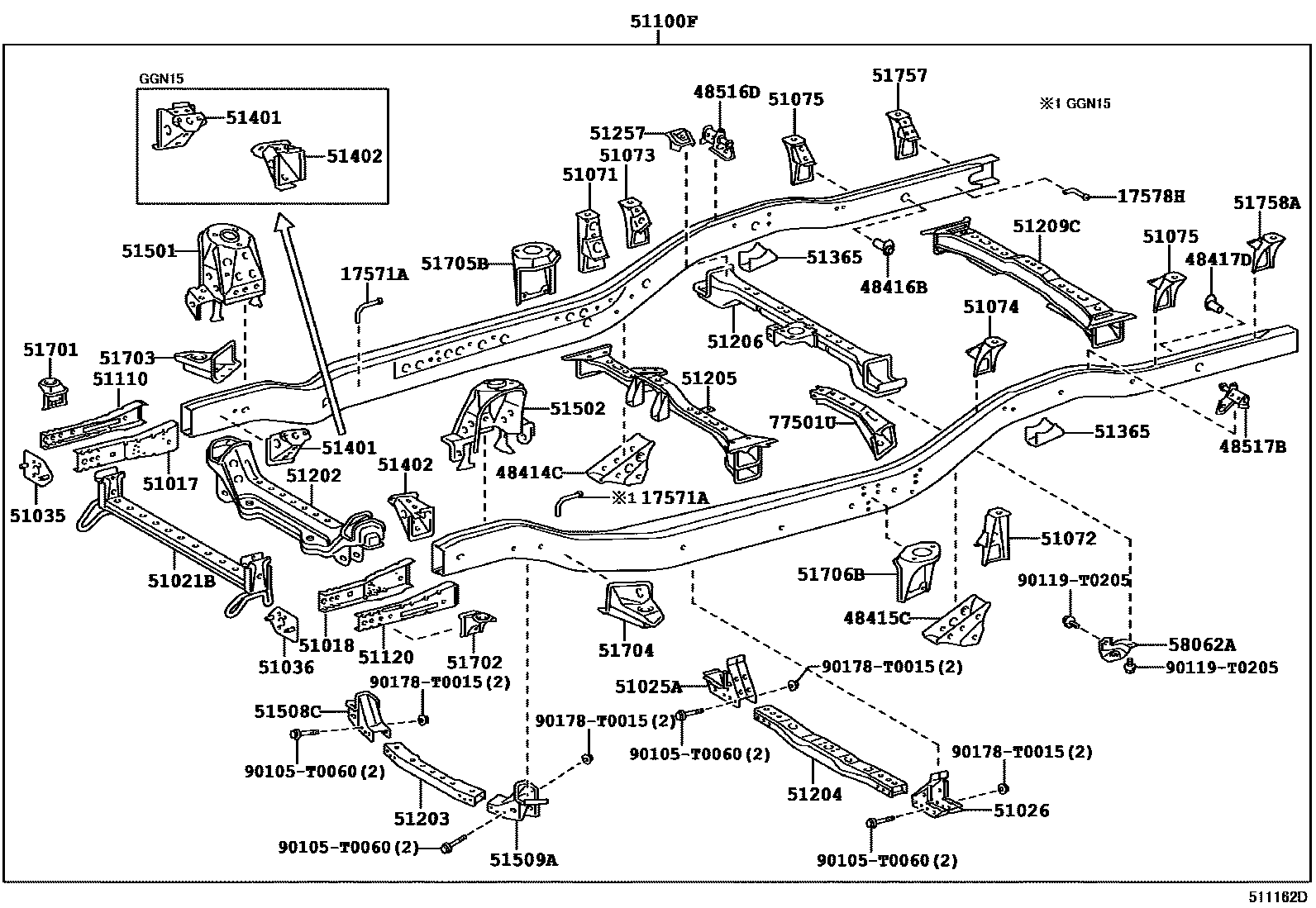

Toyota HILUX 车架 EPC diagram — 511162D
车架 — 511162D (200408 – 999999)

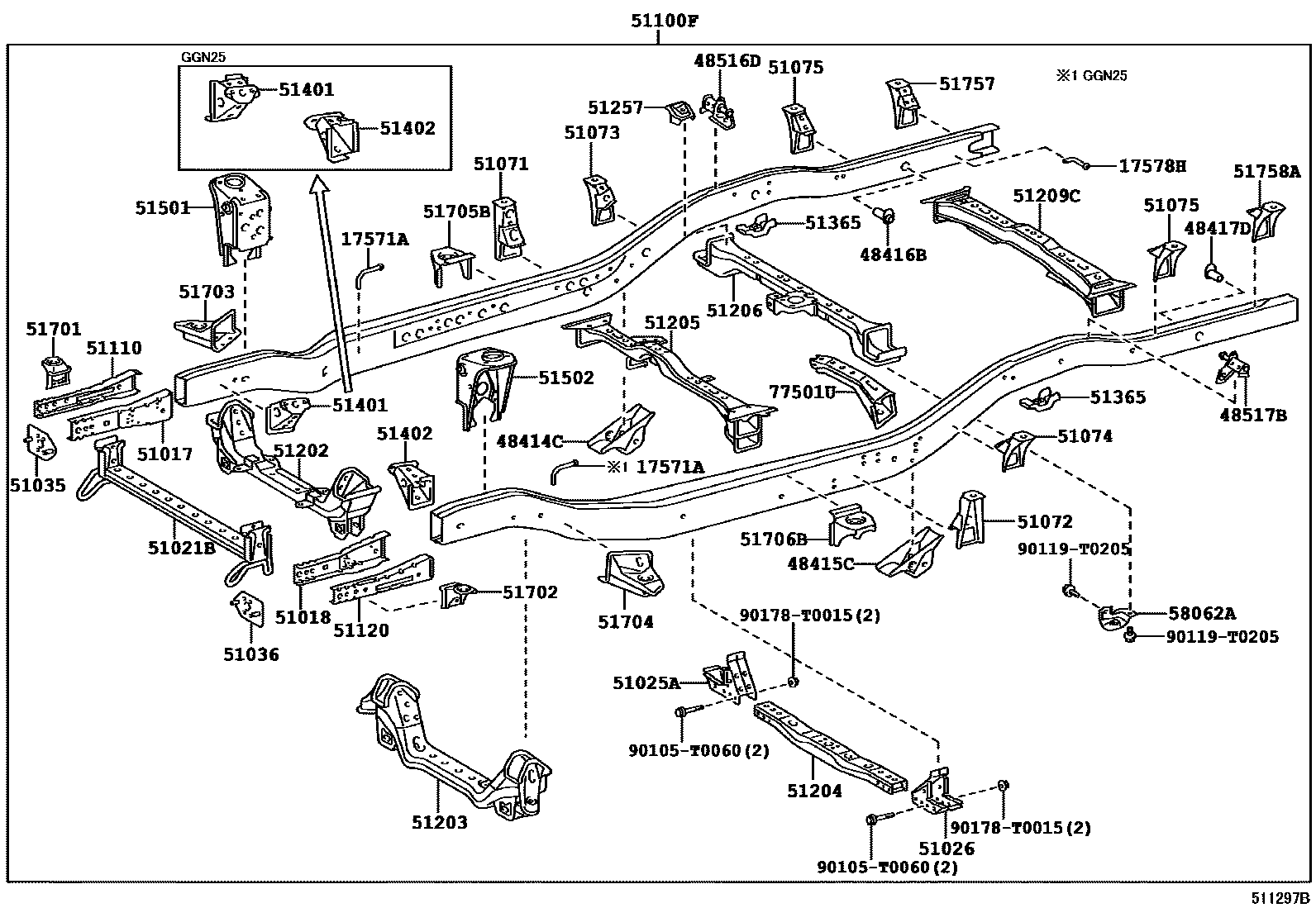

Toyota HILUX 车架 EPC diagram — 511297B
车架 — 511297B (200502 – 999999)

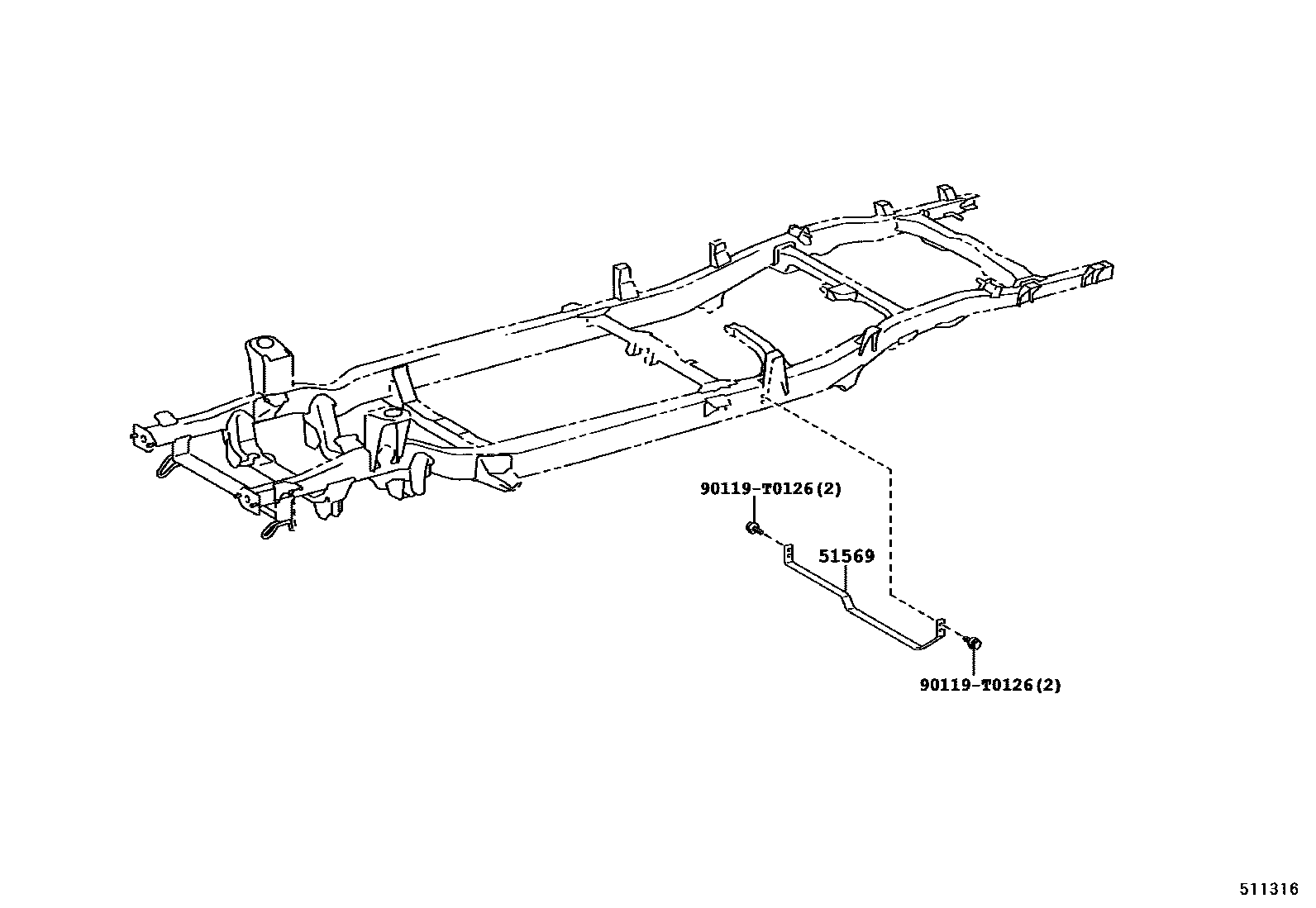

Toyota HILUX 车架 EPC diagram — 511316
车架 — 511316 (200501 – 999999)

PNC and OE references

PNCPart nameOE numbers
17571ANo. 9 exhaust pipe bracket17571-0L010
17578HNo. 10 exhaust pipe bracket17505-0L010
48414CRight No. 3 spring bracket48404-0K010 · 48404-0K020 · 48404-0K030 · 48404-0K040
48415CNo. 3 spring bracket on the left48407-0K010 · 48407-0K020 · 48407-0K030 · 48407-0K040
48416BRight No. 4 spring bracket48405-0K010
48417DNo. 4 spring bracket on the left48405-0K010
48516DRight rear shock absorber upper bracket sub-assembly48505-0K010
48517BLeft rear shock absorber upper bracket sub-assembly48505-0K010
51017Right longitudinal beam No. 1 reinforcement sub-assembly51017-0K010 · 51017-0K020
51018Left longitudinal beam No. 1 reinforcement sub-assembly51018-0K010 · 51018-0K020
51021BFrame auxiliary cross member sub-assembly51021-0K010 · 51021-0K020
51025AFrame No. 3 beam right side bracket sub-assembly51025-0K010 · 51025-0K030
51026Frame No. 3 crossbeam left side bracket sub-assembly51026-0K010 · 51026-0K030
51035Frame right longitudinal beam plate sub-assembly51035-0K010
51036Frame left longitudinal beam plate sub-assembly51036-0K010
51071Right rear body No. 1 mounting bracket sub-assembly51071-0K010 · 51071-0K020 · 51071-0K030
51072Left rear body No. 1 mounting bracket sub-assembly51071-0K020 · 51072-0K010 · 51072-0K030
51073Right rear body No. 2 mounting bracket sub-assembly51073-0K010
51074Left rear body No. 2 mounting bracket sub-assembly51074-0K010
51075Right rear body No. 3 mounting bracket sub-assembly51075-0K010
51100FFrame sub-assembly51001-0K011 · 51001-0K012 · 51001-0K013 · 51001-0K021 · 51001-0K022 · 51001-0K023 · 51001-0K050 · 51001-0K051 · 51001-0K060 · 51001-0K061 · 51001-0K062 · 51001-0K070 · 51001-0K071 · 51001-0K072 · 51001-0K090 · 51001-0K091 · 51001-0K092 · 51001-0K100 · 51001-0K101 · 51001-0K102 · 51001-0K103 · 51001-0K110 · 51001-0K111 · 51001-0K120 · 51001-0K121 · 51001-0K122 · 51001-0K130 · 51001-0K131 · 51001-0K132 · 51001-0K150 · 51001-0K151 · 51001-0K152 · 51001-0K170 · 51001-0K171 · 51001-0K180 · 51001-0K181 · 51001-0K182 · 51001-0K190 · 51001-0K191 · 51001-0K192 · 51001-0K210 · 51001-0K211 · 51001-0K212 · 51001-0K230 · 51001-0K231 · 51001-0K232 · 51001-0K233 · 51001-0K300 · 51001-0K301 · 51001-0K302 · 51001-0K310 · 51001-0K311 · 51001-0K312 · 51001-0K330 · 51001-0K331 · 51001-0K332 · 51001-0K333 · 51001-0K334 · 51001-0K340 · 51001-0K341 · 51001-0K342 · 51001-0K350 · 51001-0K351 · 51001-0K352 · 51001-0K353 · 51001-0K370 · 51001-0K371 · 51001-0K372 · 51001-0K380 · 51001-0K400 · 51001-0K401 · 51001-0K402 · 51001-0K403 · 51001-0K404 · 51001-0K440 · 51001-0K441 · 51001-0K450 · 51001-0K451 · 51001-0K460 · 51001-0K461 · 51001-0K470 · 51001-0K471 · 51001-0K480 · 51001-0K481 · 51001-0K490 · 51001-0K491 · 51001-0K492 · 51001-0K530 · 51001-0K531 · 51001-0K532 · 51001-0K550 · 51001-0K551 · 51001-0K552 · 51001-0K560 · 51001-0K561 · 51001-0K562 · 51001-0K580 · 51001-0K581 · 51001-0K582 · 51001-0K583 · 51001-0K590 · 51001-0K591 · 51001-0K592 · 51001-0K593 · 51001-0K600 · 51001-0K601 · 51001-0K602 · 51001-0K603 · 51001-0K640 · 51001-0K641 · 51001-0K642 · 51001-0K643 · 51001-0K650 · 51001-0K651 · 51001-0K652 · 51001-0K670 · 51001-0K671 · 51001-0K672 · 51001-0K673 · 51001-0K691 · 51001-0K692 · 51001-0K693 · 51001-0K760 · 51001-0K761 · 51001-0K762 · 51001-0K770 · 51001-0K771 · 51001-0K772 · 51001-0K780 · 51001-0K781 · 51001-0K782 · 51001-0K790 · 51001-0K791 · 51001-0K792 · 51001-0K800 · 51001-0K801 · 51001-0K802 · 51001-0K810 · 51001-0K811 · 51001-0K812 · 51001-0K820 · 51001-0K821 · 51001-0K822 · 51001-0K830 · 51001-0K831 · 51001-0K832 · 51001-0K840 · 51001-0K841 · 51001-0K842 · 51001-0K843 · 51001-0K850 · 51001-0K851 · 51001-0K852 · 51001-0K853 · 51001-0K860 · 51001-0K861 · 51001-0K862 · 51001-0K863 · 51001-0K870 · 51001-0K871 · 51001-0K872 · 51001-0K873 · 51001-0K880 · 51001-0K881 · 51001-0K882 · 51001-0K883 · 51001-0K890 · 51001-0K891 · 51001-0K892 · 51001-0K893 · 51001-0KA00 · 51001-0KA01 · 51001-0KA02 · 51001-0KA03 · 51001-0KA10 · 51001-0KA11 · 51001-0KA12 · 51001-0KA13 · 51001-0KA20 · 51001-0KA21 · 51001-0KA22 · 51001-0KA23 · 51001-0KA30 · 51001-0KA31 · 51001-0KA32 · 51001-0KA33 · 51001-0KA40 · 51001-0KA41 · 51001-0KA42 · 51001-0KA50 · 51001-0KA51 · 51001-0KA52 · 51001-0KA60 · 51001-0KA61 · 51001-0KA62 · 51001-0KB10 · 51001-0KB11 · 51001-0KB31 · 51001-0KB32 · 51001-0KB41 · 51001-0KB42 · 51001-0KB51 · 51001-0KB52 · 51001-0KB72 · 51001-0KB73 · 51001-0KC41 · 51001-0KE30 · 51001-0KE31 · 51001-0KE40 · 51001-0KE41 · 51001-0KE50 · 51001-0KE51 · 51001-0KE60 · 51001-0KE61 · 51001-0KE70 · 51001-0KE71 · 51001-0KE80 · 51001-0KE81 · 51001-0KE90 · 51001-0KE91 · 51001-0KF00 · 51001-0KF01 · 51001-0KF10 · 51001-0KF11 · 51001-0KF20 · 51001-0KF30 · 51001-0KF40 · 51001-0KF50 · 51001-0KF60
51110Right longitudinal beam extension section assembly51110-0K010 · 51110-0K020
51120Left longitudinal beam extension section assembly51120-0K010 · 51120-0K020
51202Frame No. 1 cross member sub-assembly51201-0K010 · 51201-0K020 · 51201-0K030 · 51201-0K031 · 51201-0K040 · 51201-0K050 · 51201-0K060 · 51201-0K061
51203Frame No. 2 cross member sub-assembly51202-0K010 · 51202-0K020 · 51202-0K030
51204Frame No. 3 beam sub-assembly51203-0K010 · 51203-0K020 · 51203-0K021 · 51203-0K030 · 51203-0K040 · 51203-0K050 · 51203-0K051 · 51203-0K090 · 51203-0K100
51205Frame No. 4 beam sub-assembly51204-0K020 · 51204-0K040 · 51204-0K041 · 51204-0K042 · 51204-0K060 · 51204-0K070 · 51204-0K071 · 51204-0K072 · 51204-0K081 · 51204-0K100
51206Frame No. 5 beam sub-assembly51205-0K030 · 51205-0K050
51209CFrame rear cross member sub-assembly51209-0K010 · 51209-0K030
51257Reinforcement member on the right side of No. 5 cross member of the frame51257-0K010
51365rear bumper stop57081-0K010 · 57081-0K020
51401Engine right front mounting bracket sub-assembly51401-0K010 · 51401-0K020 · 51401-0K030 · 51401-0K040
51402Engine left front mounting bracket sub-assembly51402-0K010 · 51402-0K020 · 51402-0K030 · 51402-0K040
51501Right suspension arm bracket sub-assembly51501-0K010 · 51501-0K020
51502Left suspension arm bracket sub-assembly51502-0K010 · 51502-0K020
51508CLower right control link bracket sub-assembly51508-0K010
51509ALeft lower arm bracket sub-assembly51509-0K010
51569Drive shaft anti-collision block51569-0K010
51701Cab suspension No. 1 right side bracket sub-assembly51701-0K020
51702Cab suspension No. 1 left side bracket sub-assembly51701-0K020
51703Cab suspension No. 2 right side bracket sub-assembly51703-0K010
51704Cab suspension No. 2 left side bracket sub-assembly51704-0K010
51705BCab suspension No. 3 right side bracket sub-assembly51705-0K010 · 51705-0K020 · 51731-0K010
51706BCab suspension No. 3 left bracket sub-assembly51706-0K010 · 51706-0K020 · 51731-0K010
51757Right body No. 4 bracket51077-0K010 · 51077-0K011
51758ALeft body No. 4 bracket51077-0K010 · 51077-0K011
58062AFuel tank rear mounting bracket sub-assembly58062-0K010
77501UFuel tank bracket sub-assembly77501-0K010 · 77501-0K020
