Toyota HILUX 离合器壳和变速器壳(MTM) — Figure 3302

Toyota HILUX EPC diagram 3302, 离合器壳和变速器壳(MTM), with 14 images and 20 PNC and OE references.

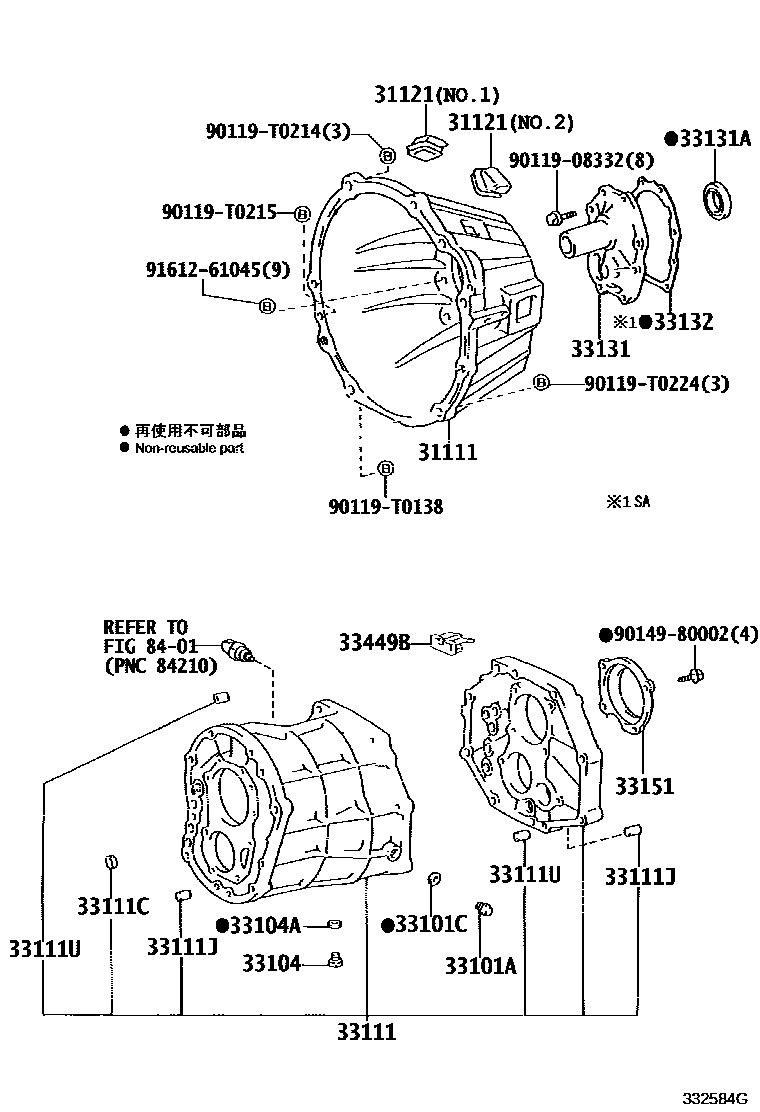

Toyota HILUX 离合器壳和变速器壳(MTM) EPC diagram — 332584G
离合器壳和变速器壳(MTM) — 332584G (200502 – 200808)

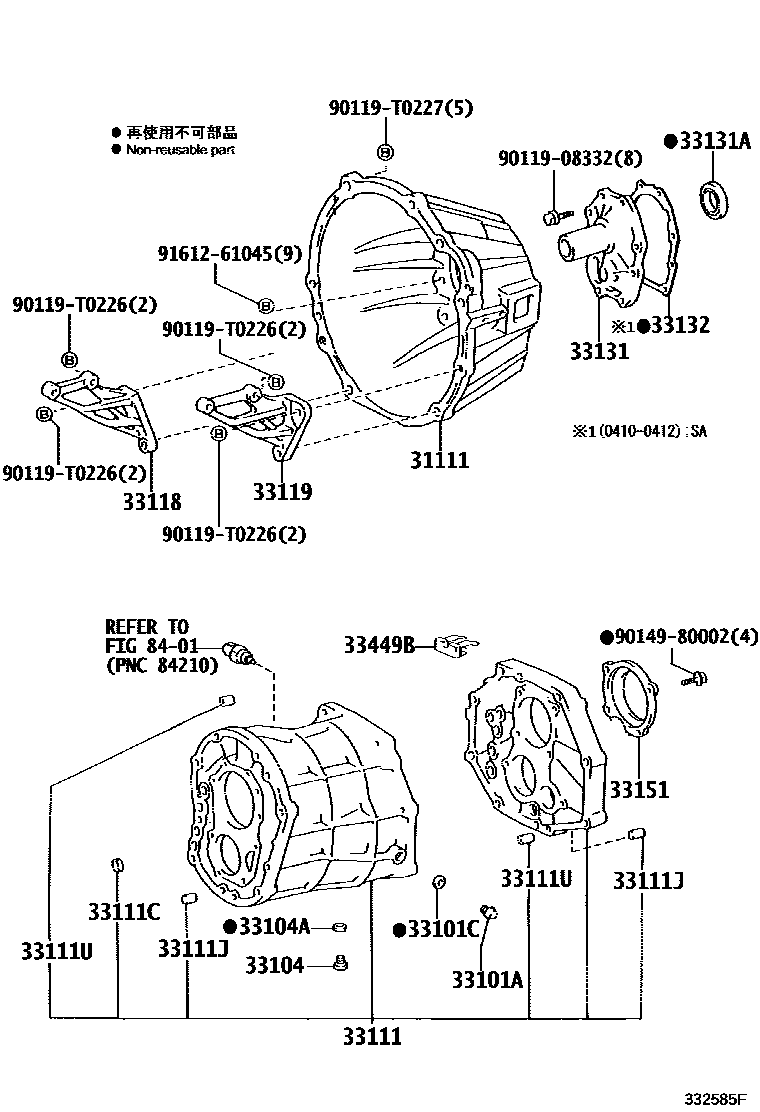

Toyota HILUX 离合器壳和变速器壳(MTM) EPC diagram — 332585F
离合器壳和变速器壳(MTM) — 332585F (200408 – 200808)

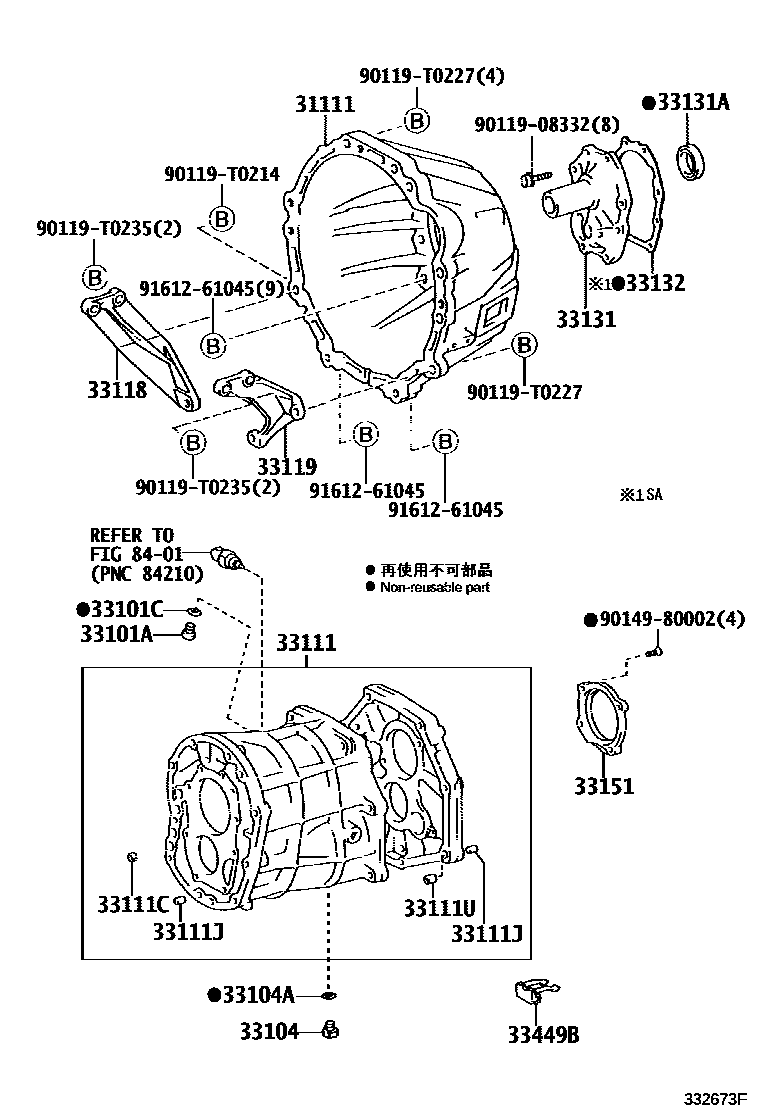

Toyota HILUX 离合器壳和变速器壳(MTM) EPC diagram — 332673F
离合器壳和变速器壳(MTM) — 332673F (200507 – 200808)

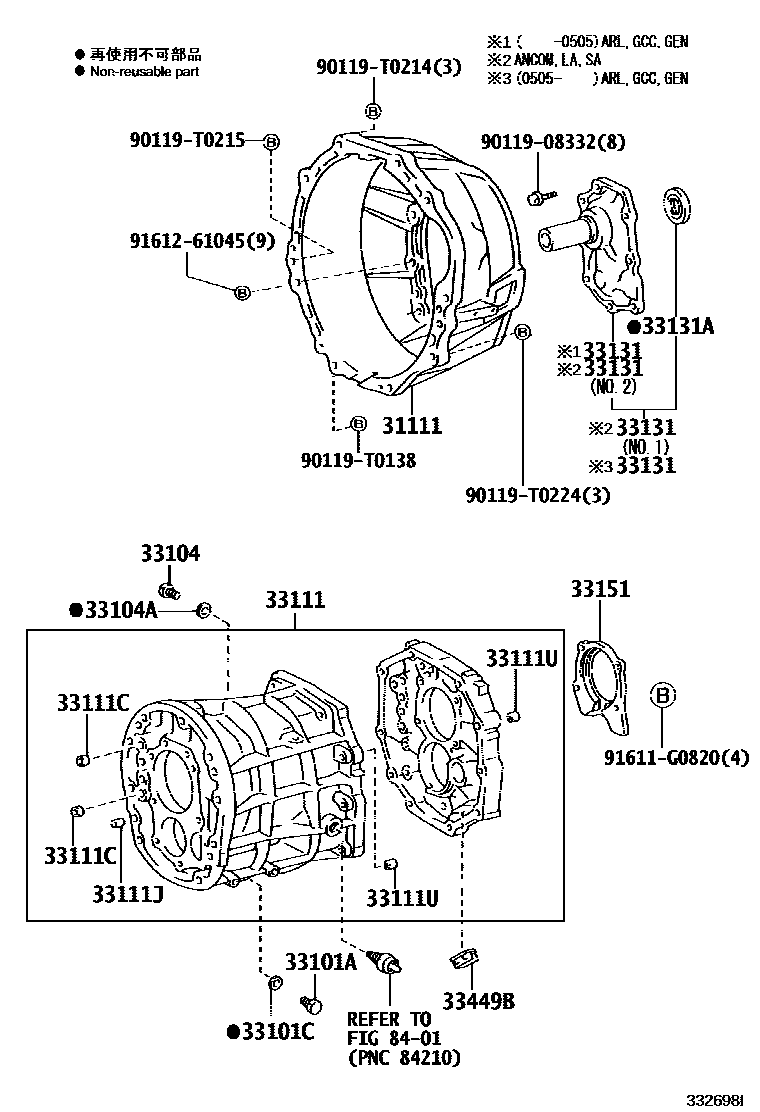

Toyota HILUX 离合器壳和变速器壳(MTM) EPC diagram — 332698I
离合器壳和变速器壳(MTM) — 332698I (200502 – 200808)

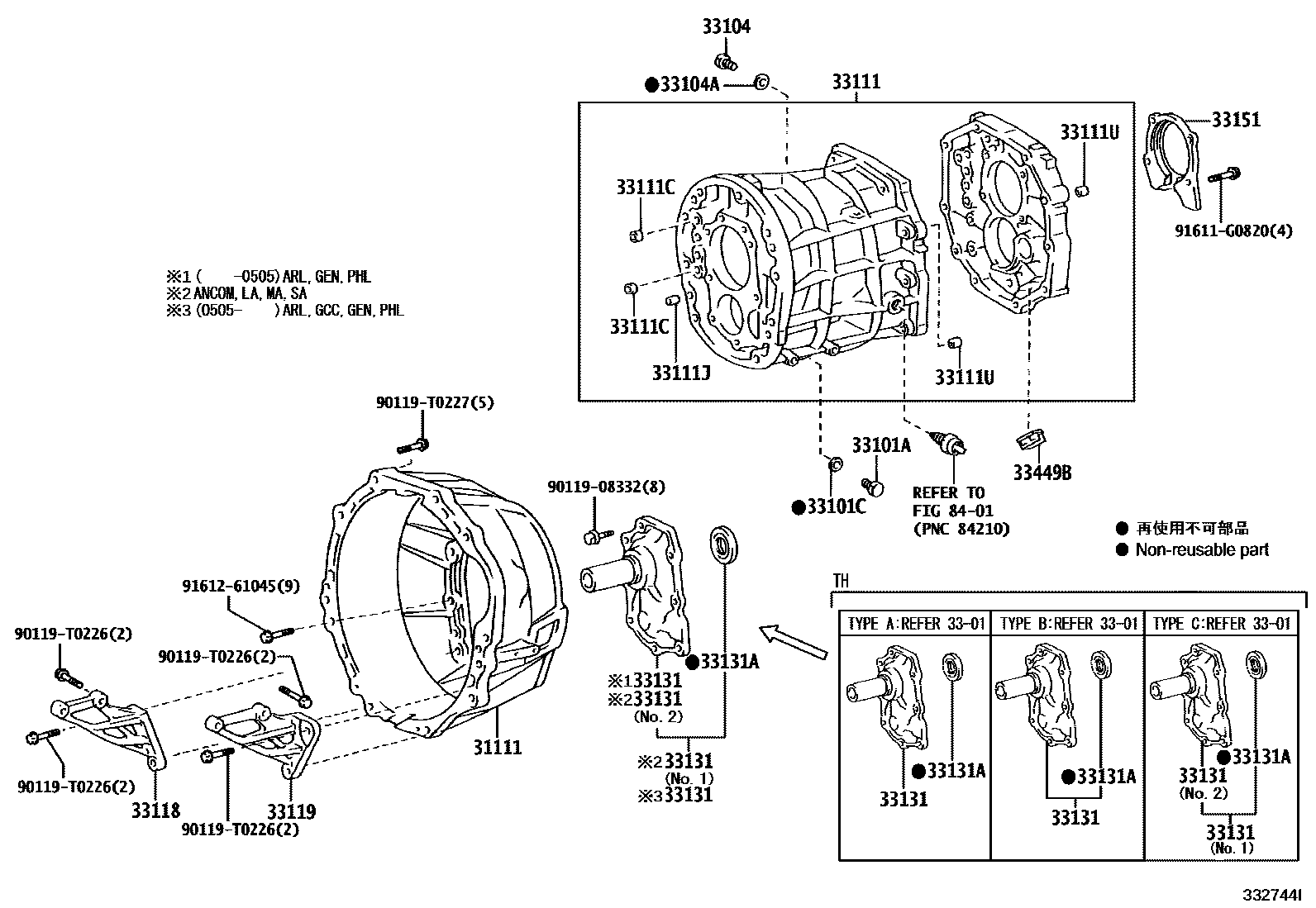

Toyota HILUX 离合器壳和变速器壳(MTM) EPC diagram — 332744I
离合器壳和变速器壳(MTM) — 332744I (200408 – 200808)

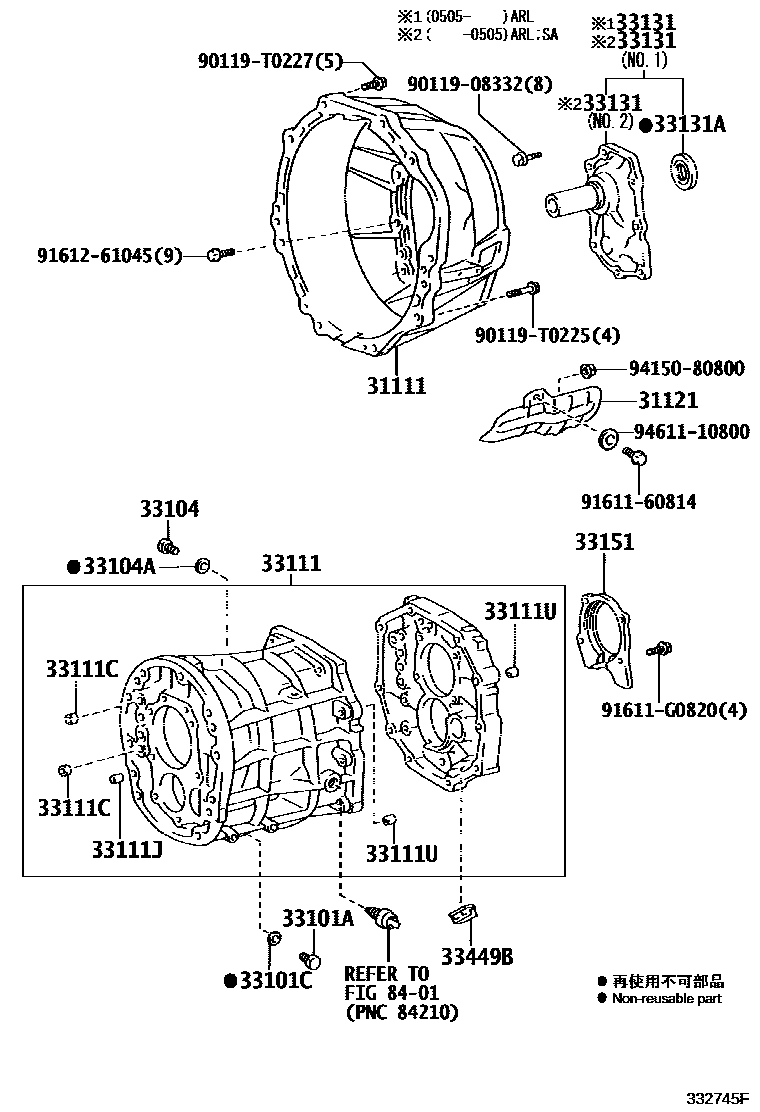

Toyota HILUX 离合器壳和变速器壳(MTM) EPC diagram — 332745F
离合器壳和变速器壳(MTM) — 332745F (200502 – 200808)

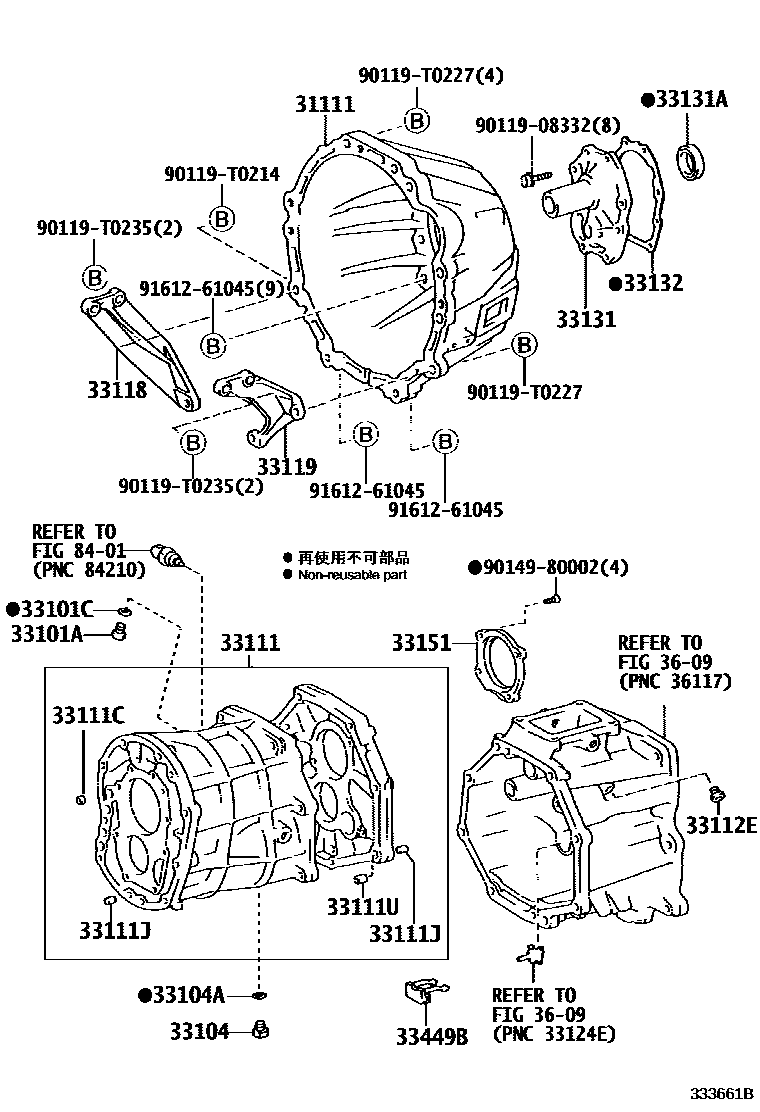

Toyota HILUX 离合器壳和变速器壳(MTM) EPC diagram — 333661B
离合器壳和变速器壳(MTM) — 333661B (200507 – 200808)

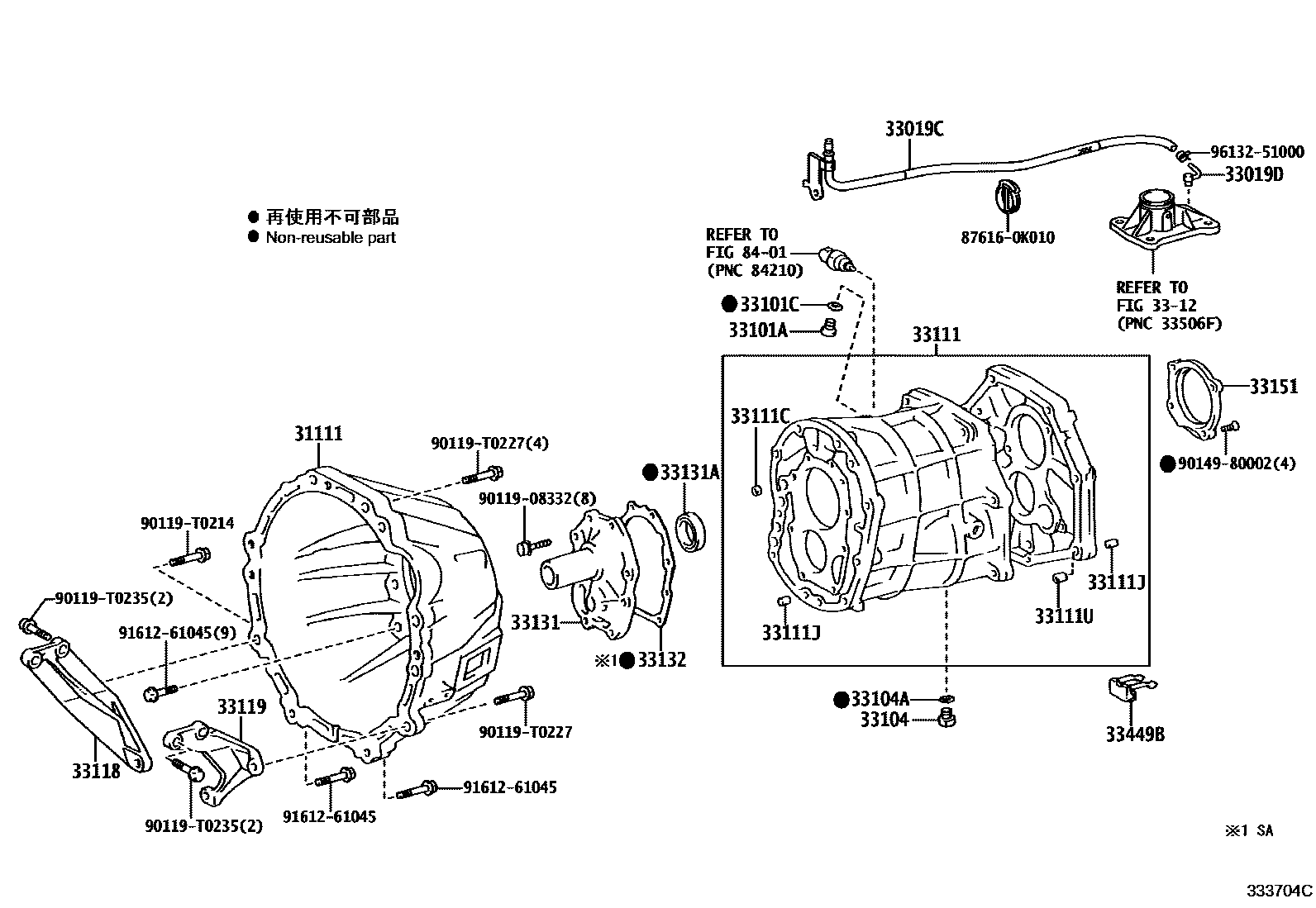

Toyota HILUX 离合器壳和变速器壳(MTM) EPC diagram — 333704C
离合器壳和变速器壳(MTM) — 333704C (200808 – 999999)

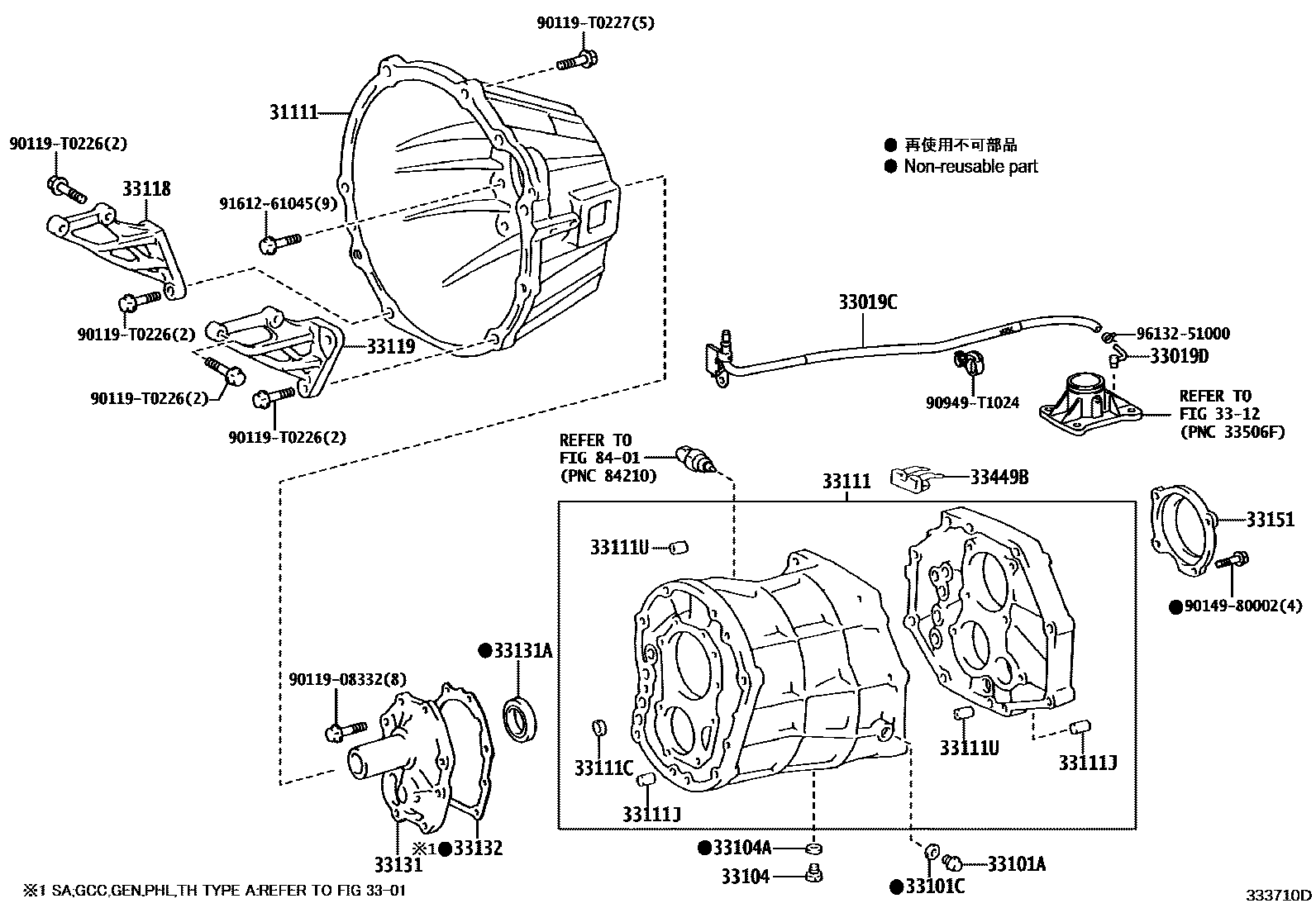

Toyota HILUX 离合器壳和变速器壳(MTM) EPC diagram — 333710D
离合器壳和变速器壳(MTM) — 333710D (200808 – 999999)

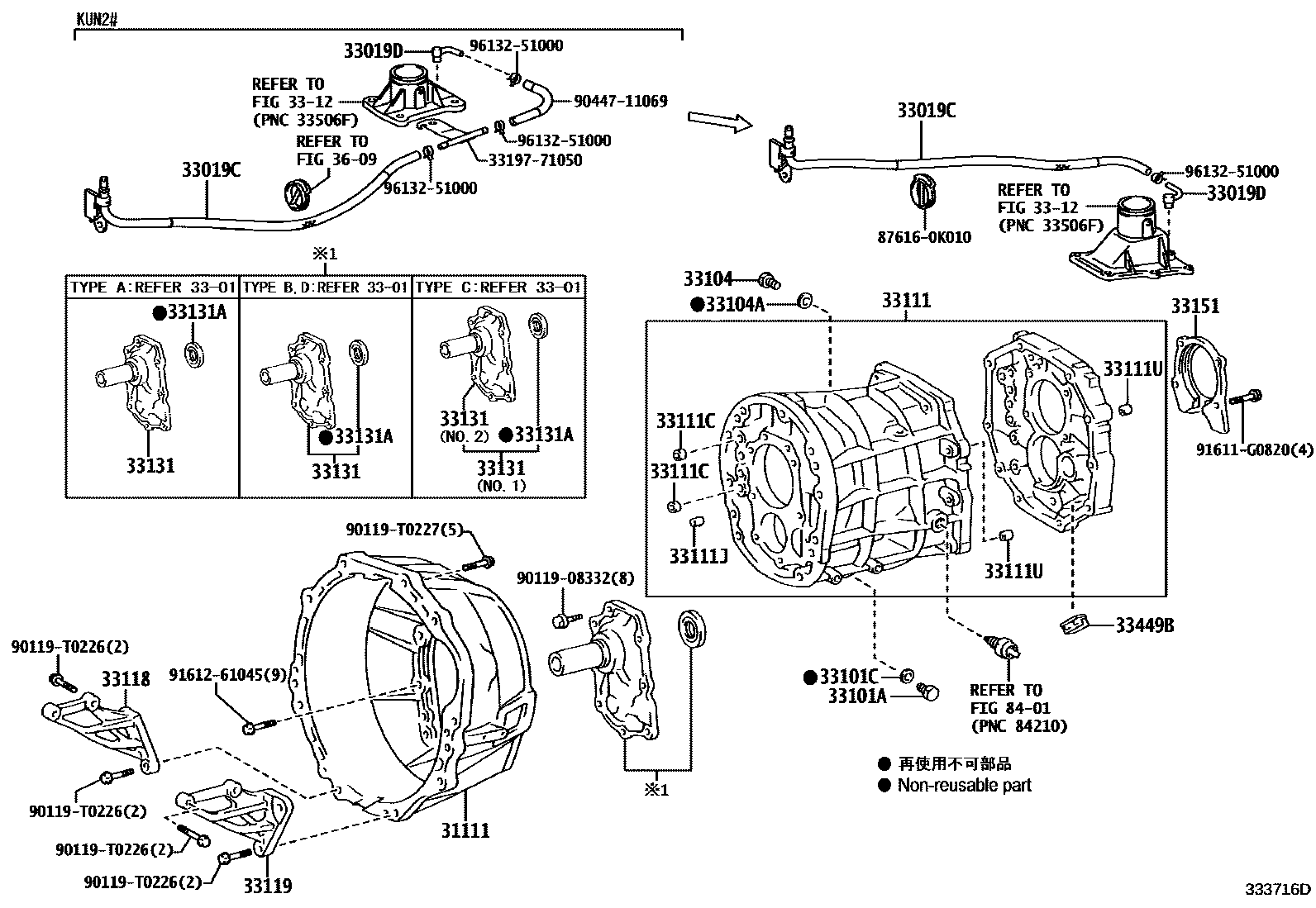

Toyota HILUX 离合器壳和变速器壳(MTM) EPC diagram — 333716D
离合器壳和变速器壳(MTM) — 333716D (200808 – 999999)

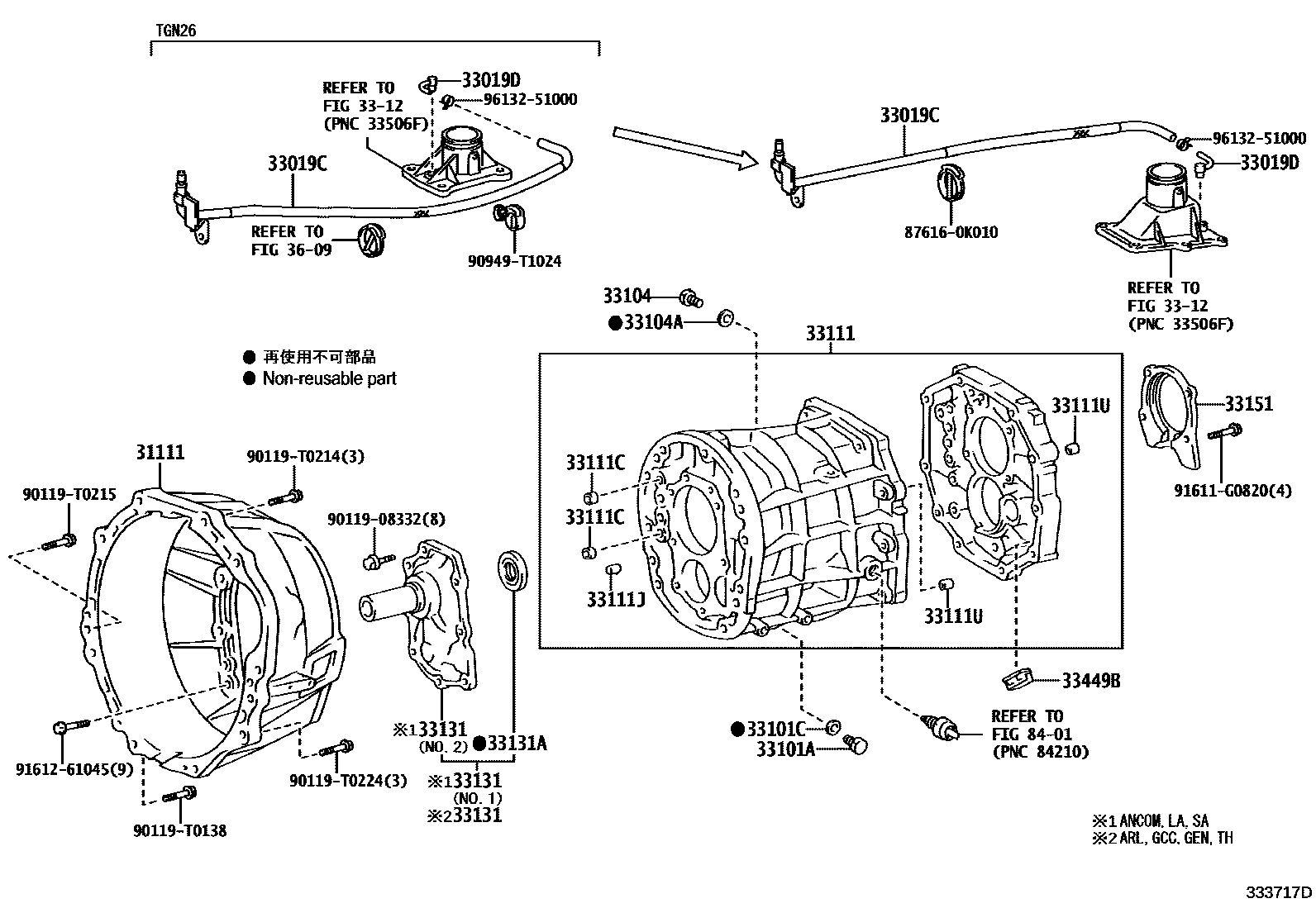

Toyota HILUX 离合器壳和变速器壳(MTM) EPC diagram — 333717D
离合器壳和变速器壳(MTM) — 333717D (200808 – 999999)

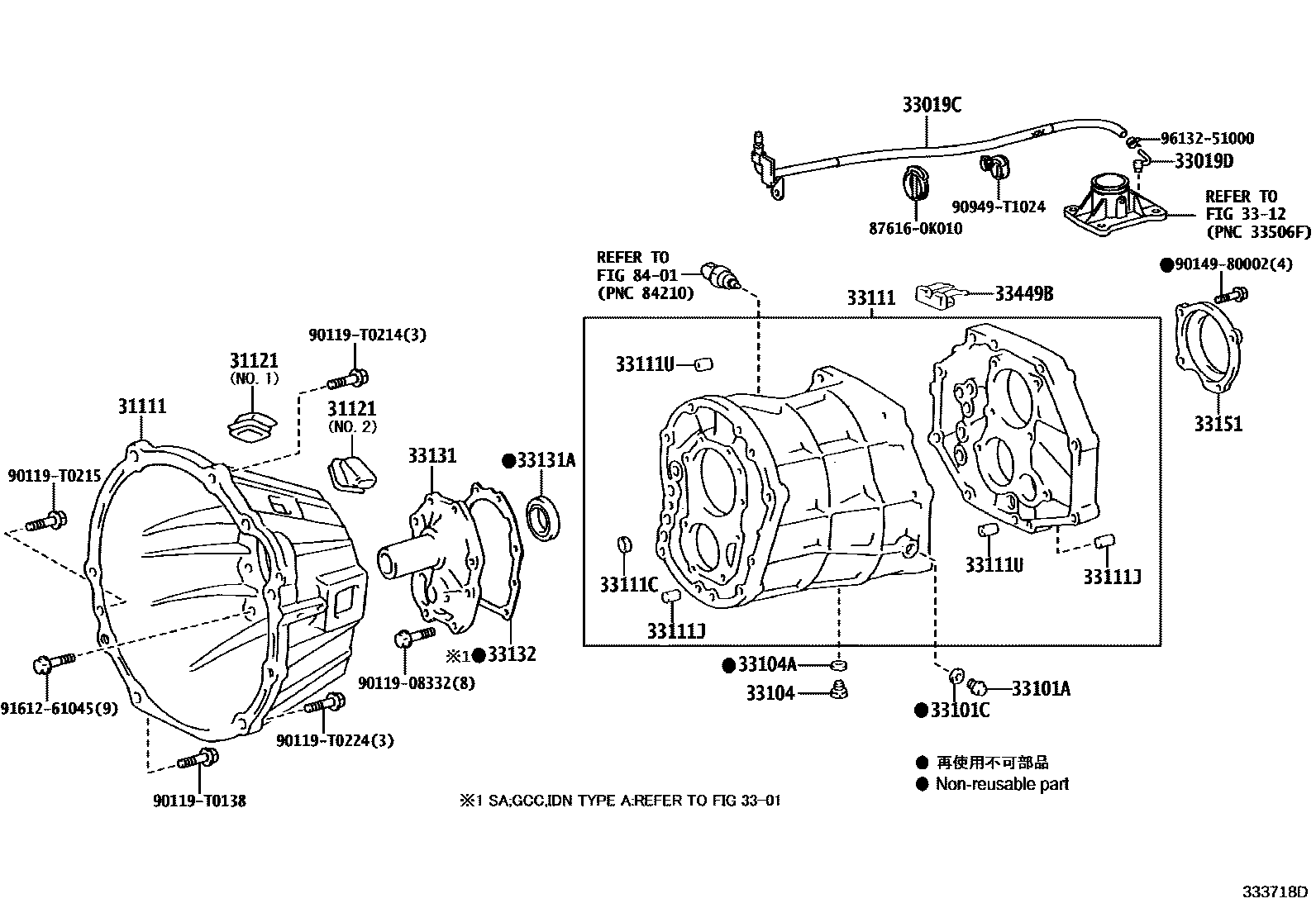

Toyota HILUX 离合器壳和变速器壳(MTM) EPC diagram — 333718D
离合器壳和变速器壳(MTM) — 333718D (200808 – 999999)

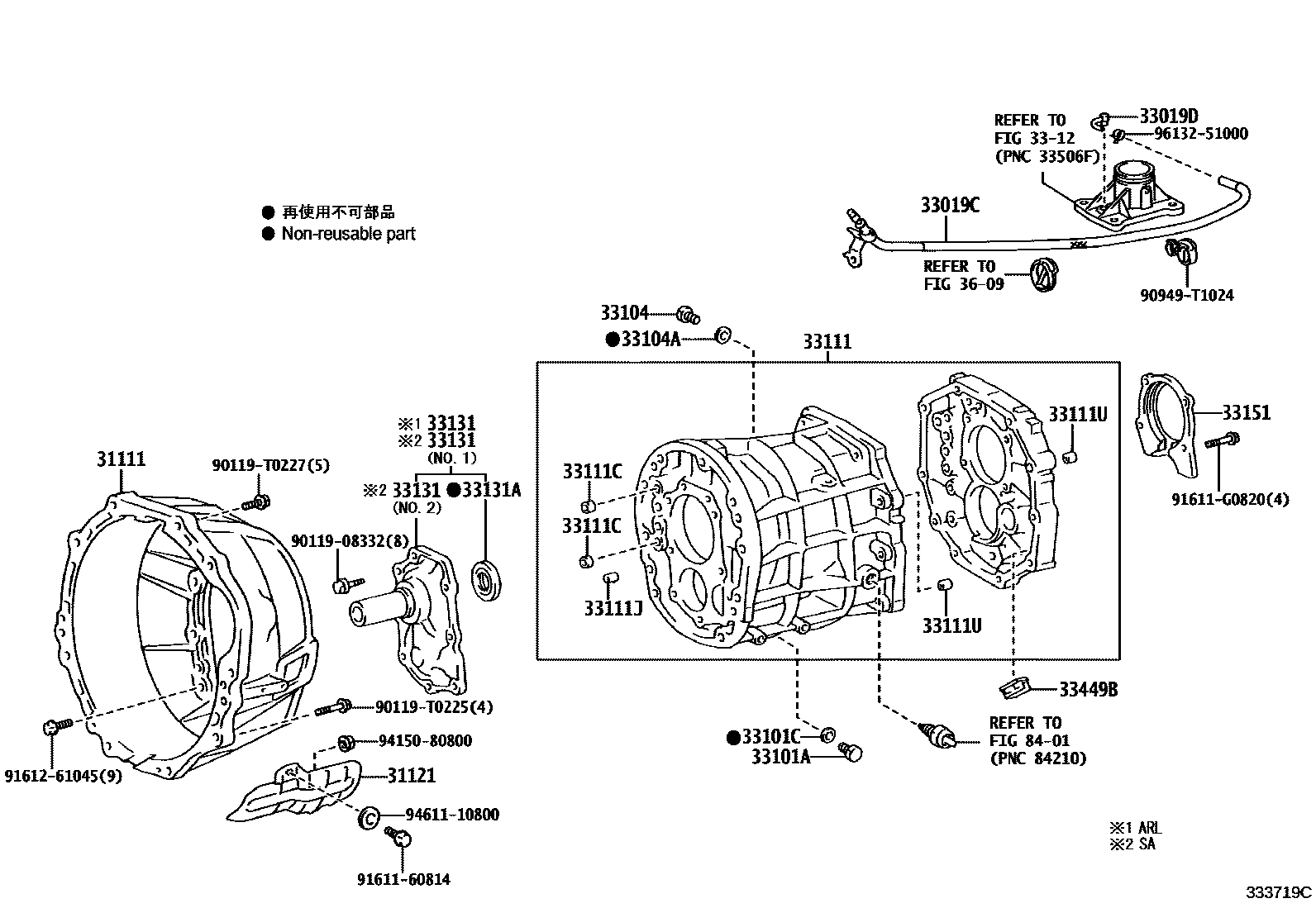

Toyota HILUX 离合器壳和变速器壳(MTM) EPC diagram — 333719C
离合器壳和变速器壳(MTM) — 333719C (200808 – 999999)

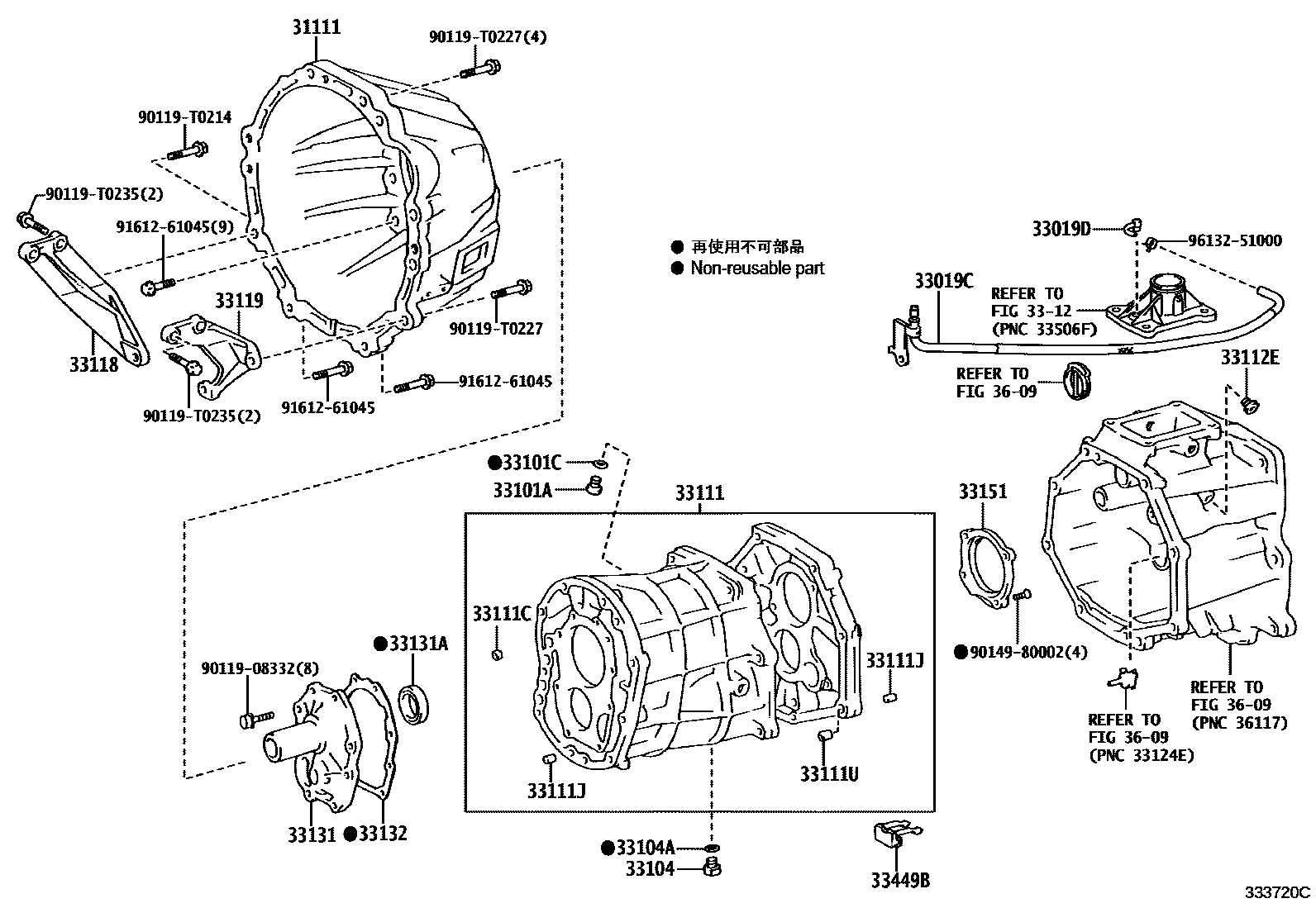

Toyota HILUX 离合器壳和变速器壳(MTM) EPC diagram — 333720C
离合器壳和变速器壳(MTM) — 333720C (200808 – 999999)

PNC and OE references

PNCPart nameOE numbers
31111clutch housing31111-0K010 · 31111-0K020 · 31111-0K030 · 31111-0K050 · 31111-0K060 · 31111-0K070 · 31111-0K080 · 31111-0K090 · 31111-0K100 · 31111-0W070 · 31111-25050 · 31111-26032 · 31111-26073 · 31111-35101 · 31111-60280 · 31111-60281
31121No. 1 clutch housing cover31101-0K010 · 31121-0K030 · 31121-0K040 · 31121-26020 · 31121-35020
33019CTransmission breather sub-assembly33019-71010 · 33019-71020 · 33019-71030 · 33019-71040 · 33019-71050 · 33019-71060 · 33019-71070 · 33019-71080 · 33019-71090 · 33019-71100
33019DDual hose (for transmission breather hose)36149-60070 · 90412-07005
33101AScrew plug (for manual transmission oil filler port)90341-18006
33101CGasket (for manual transmission filler plug)90430-18008
33104Drain plug sub-assembly (MTM)90341-18006 · 90341-18057
33104ADrain plug gasket (MTM)90430-18008
33111Manual transmission housing33101-0K010 · 33101-0K020 · 33101-0K030 · 33101-0K040 · 33101-35051 · 33101-60040
33111CScrew plug (for gearbox)90331-14004 · 96411-41800
33111JDirect sales (for manual transmission)90250-12002 · 90250-T0020
33111URing pin (for manual transmission)90253-15001
33112EHeaded straight thread plug (for transfer case adapter)90341-12008
33118Right reinforcement plate (MTM)33118-04020 · 33118-0K010
33119Left reinforcement plate (MTM)33119-0K010 · 33119-0K020
33131Front bearing retainer (MTM)33018-0K010 · 33018-0K020 · 33018-0K040 · 33018-0K050 · 33018-0K070 · 33018-0K080 · 33131-0K010 · 33131-0K020 · 33131-0K030 · 33131-0W020 · 33131-26020 · 33131-35031
33131AOil seal (for transmission front bearing retainer)90311-30014 · 90311-32012 · 90311-32022 · 90311-T0017 · 90311-T0021 · 90311-T0027
33132Front bearing retainer pad (MTM)33132-28010
33151Output shaft rear bearing retainer (MTM)33151-0K010 · 33151-0K020 · 33151-0K030 · 33151-0K040 · 33151-35020 · 33151-35030
33449Bderailleur magnet33449-26010 · 33449-35030
