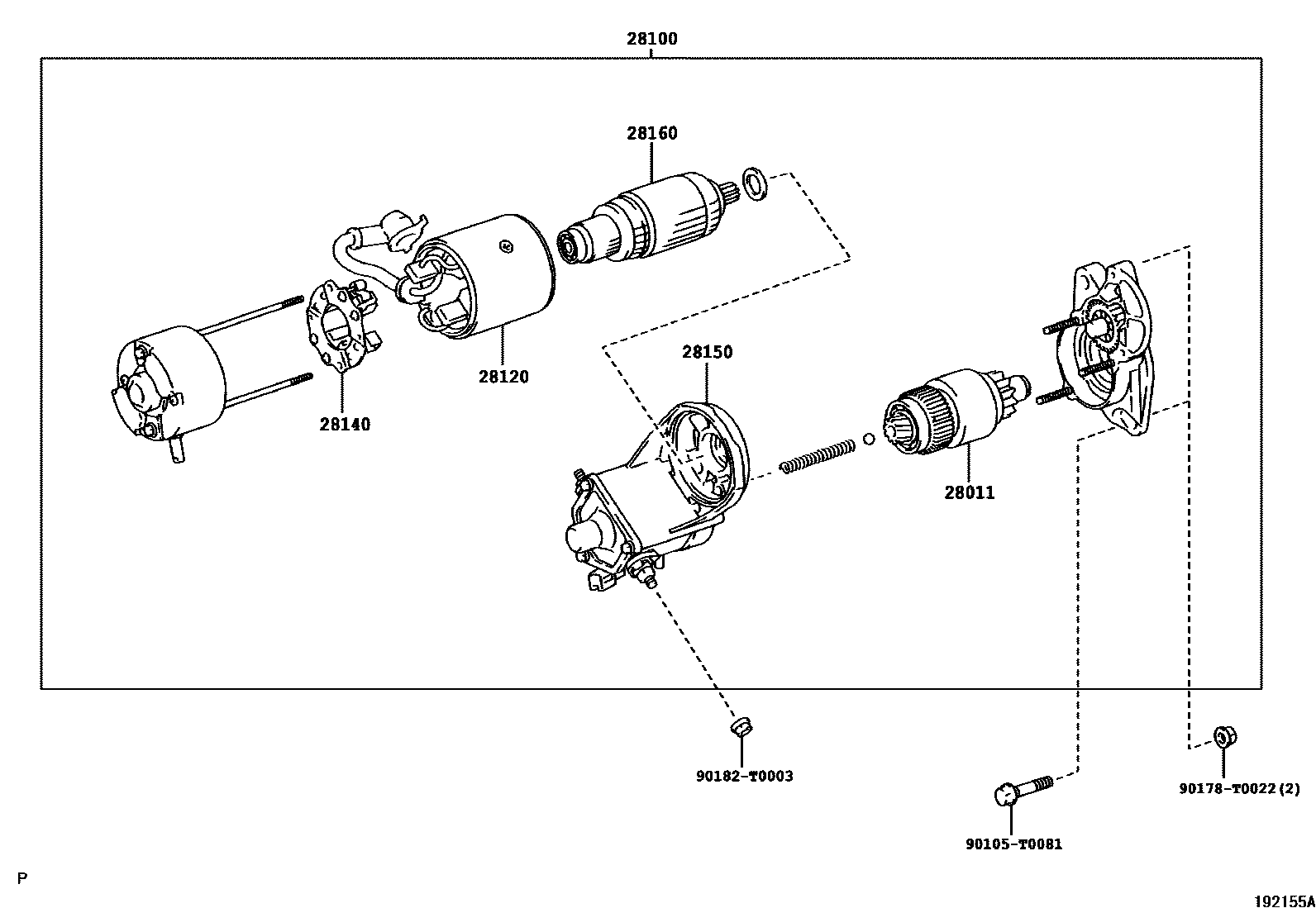

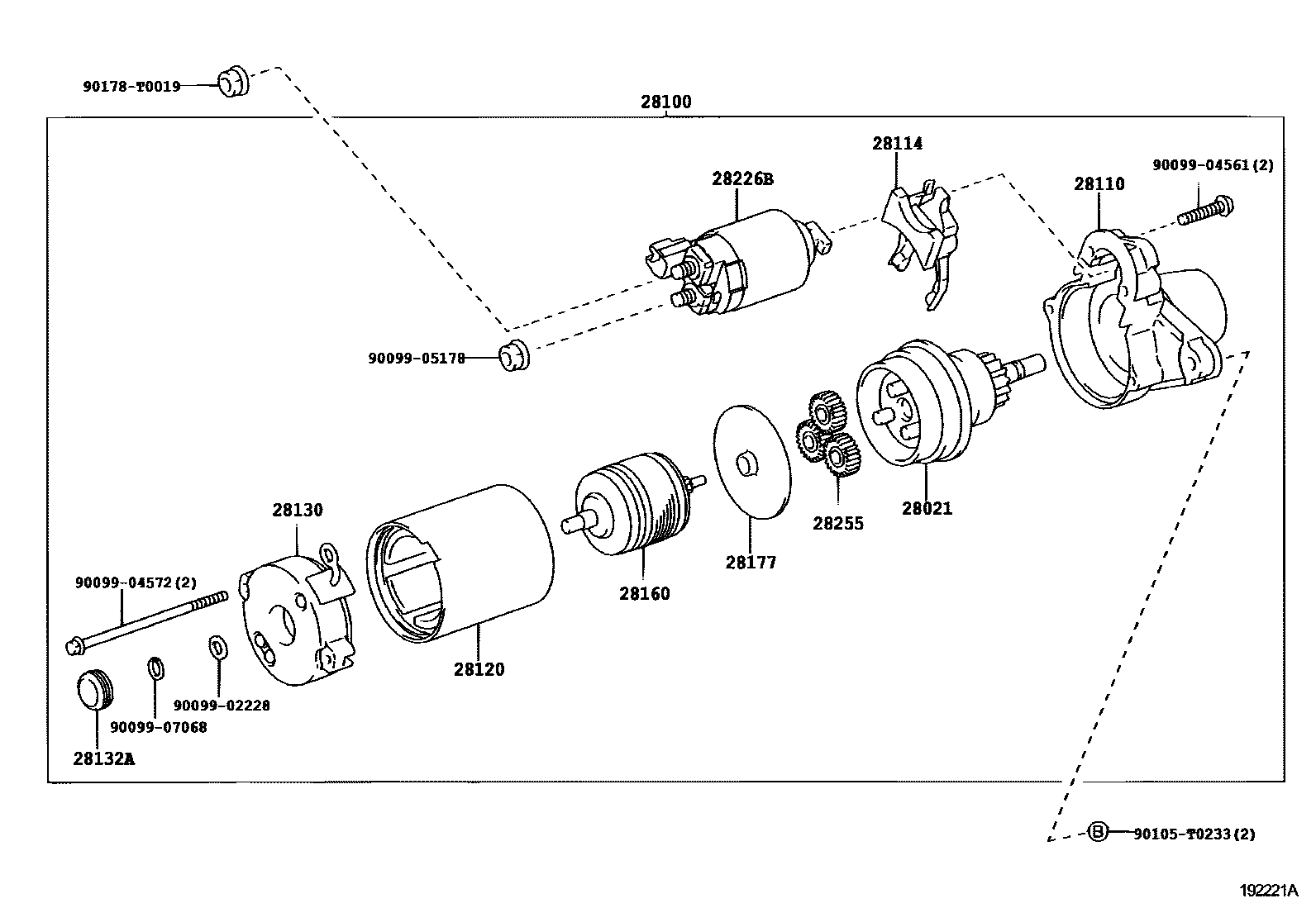

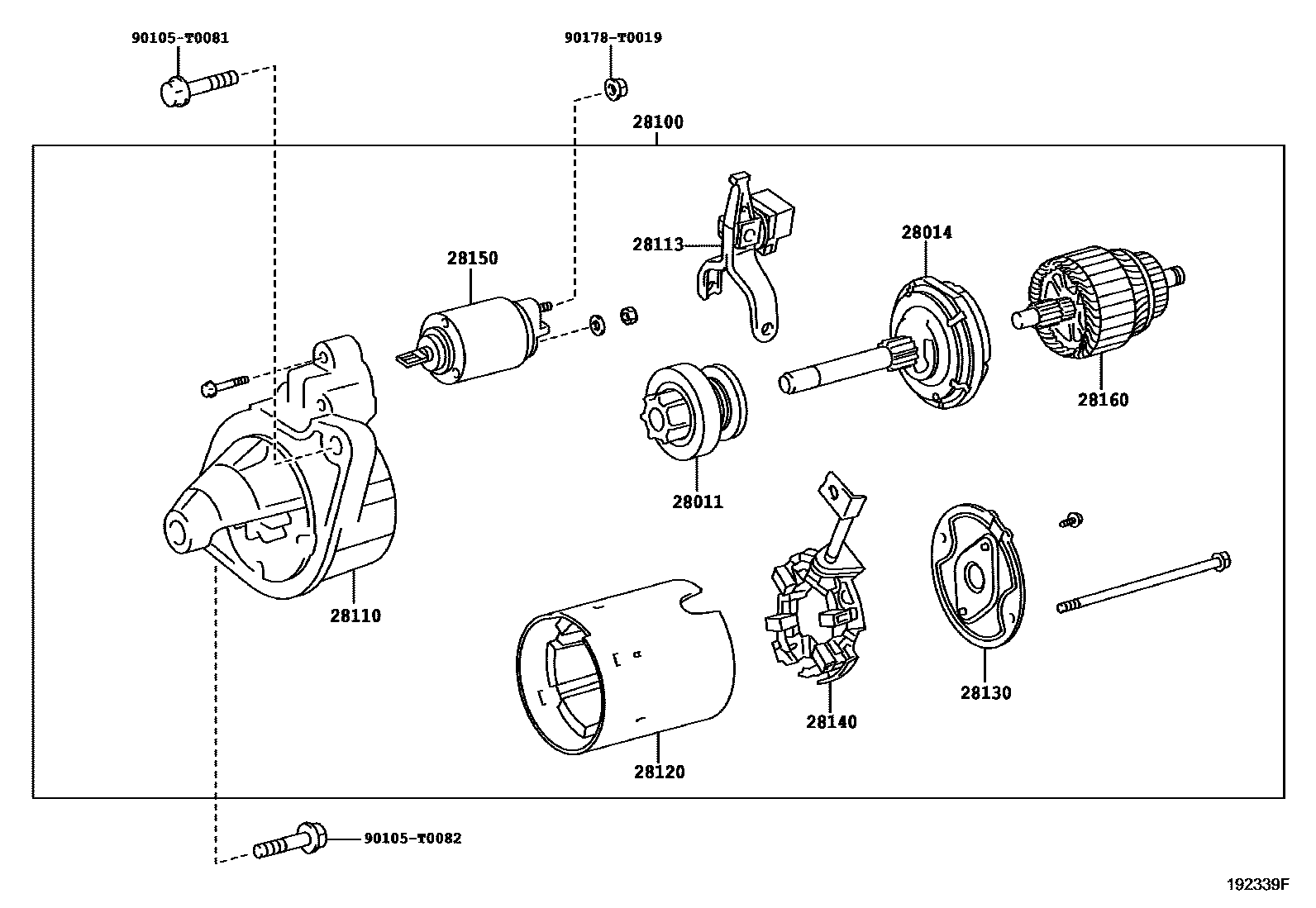

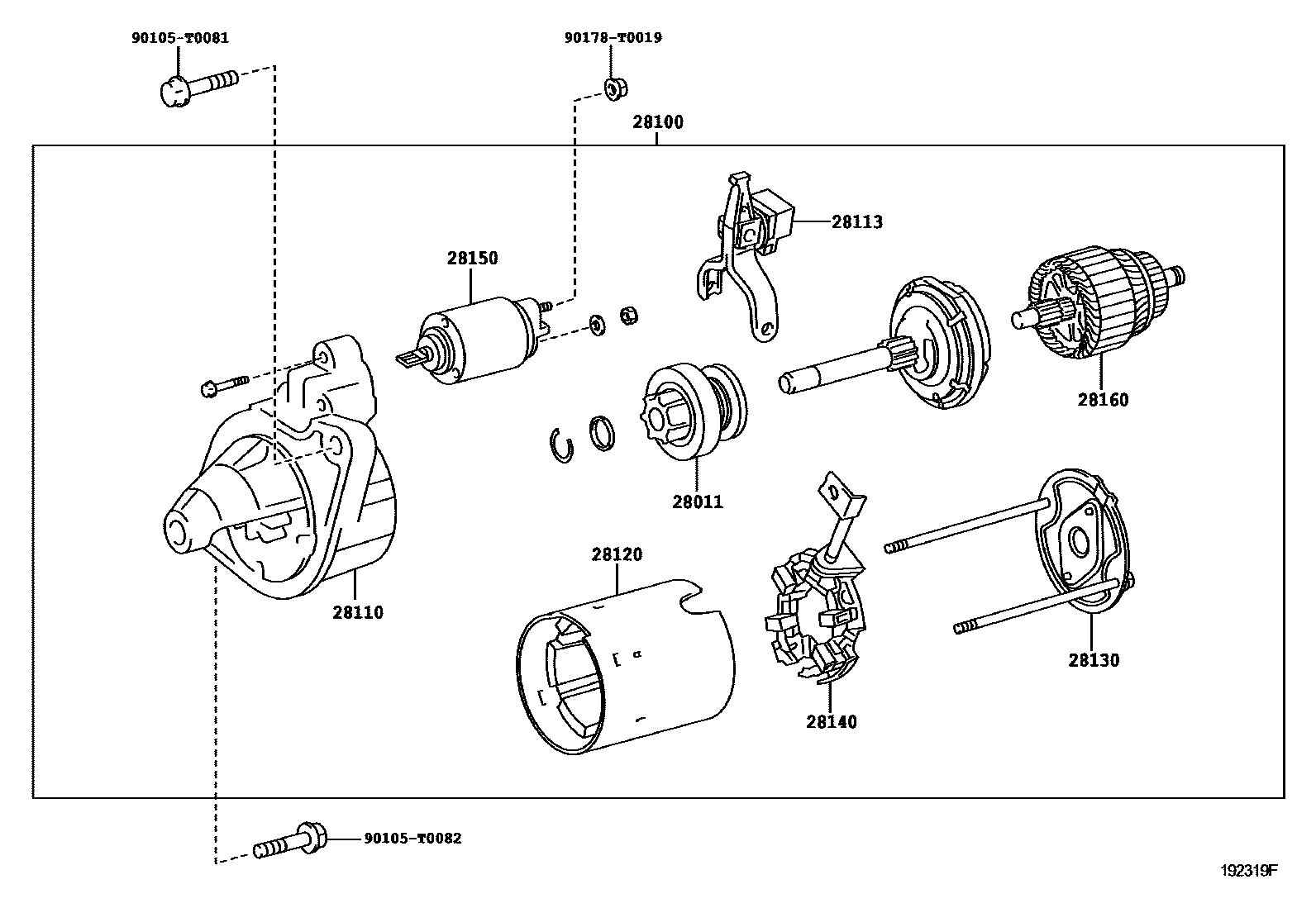

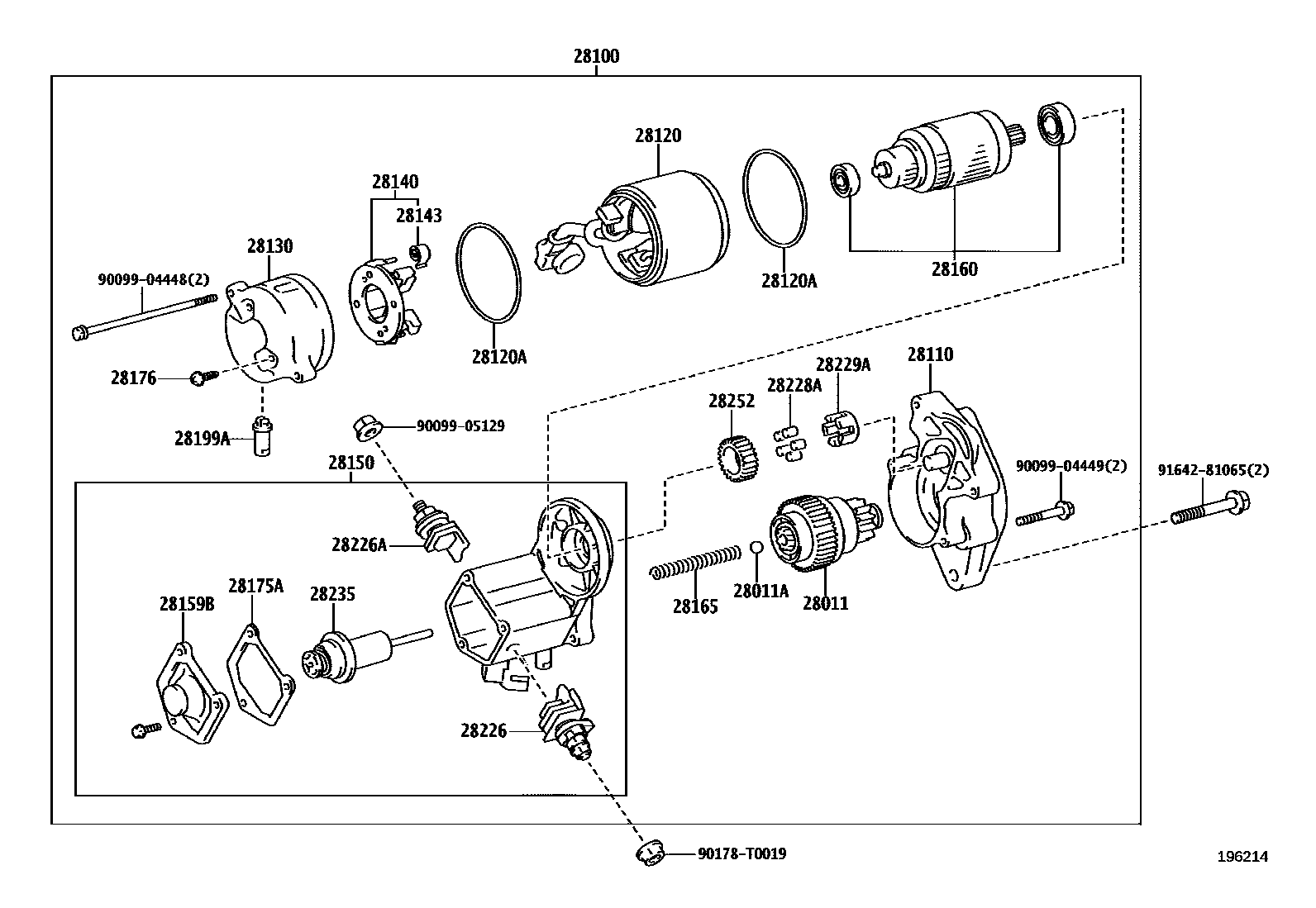

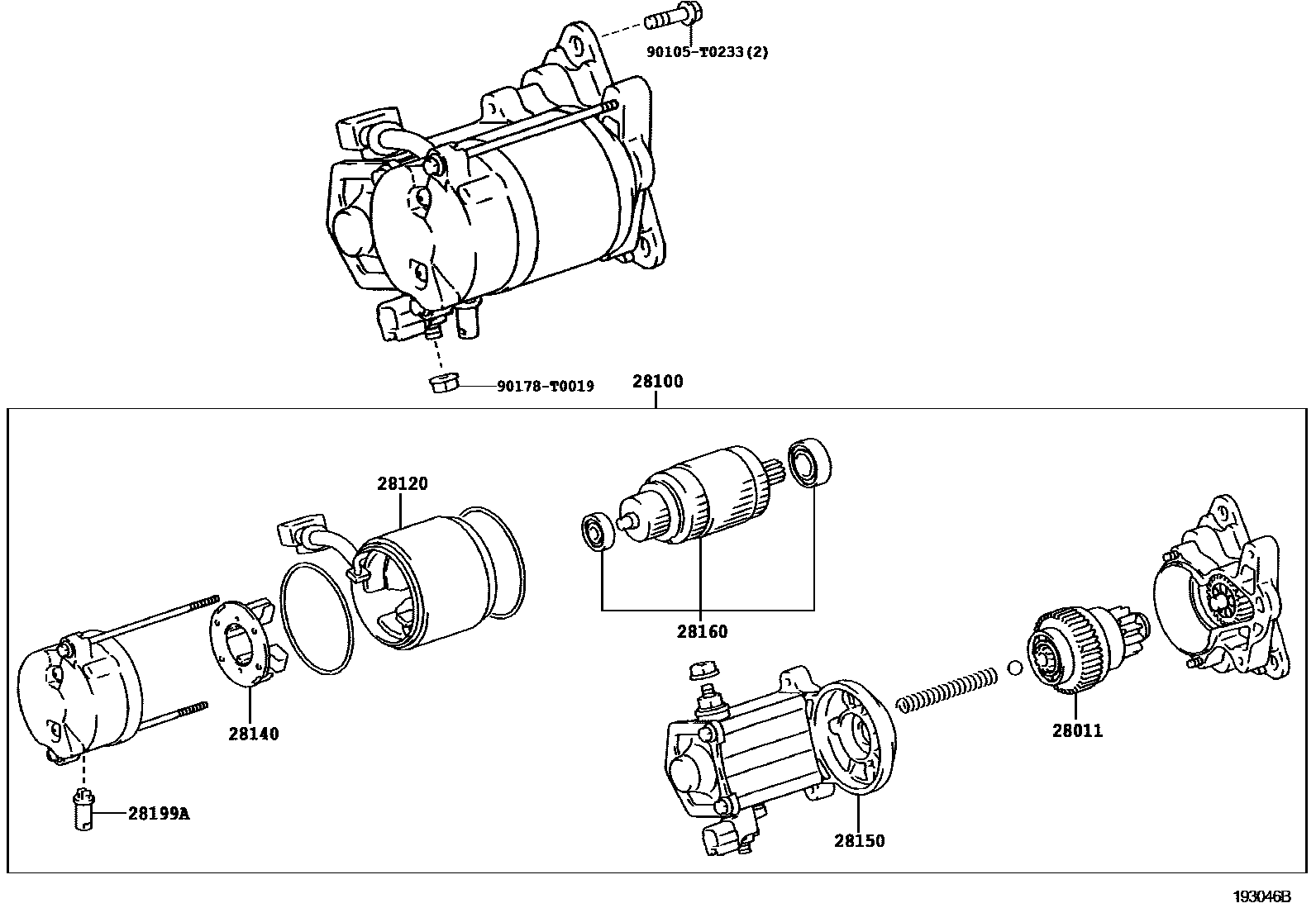

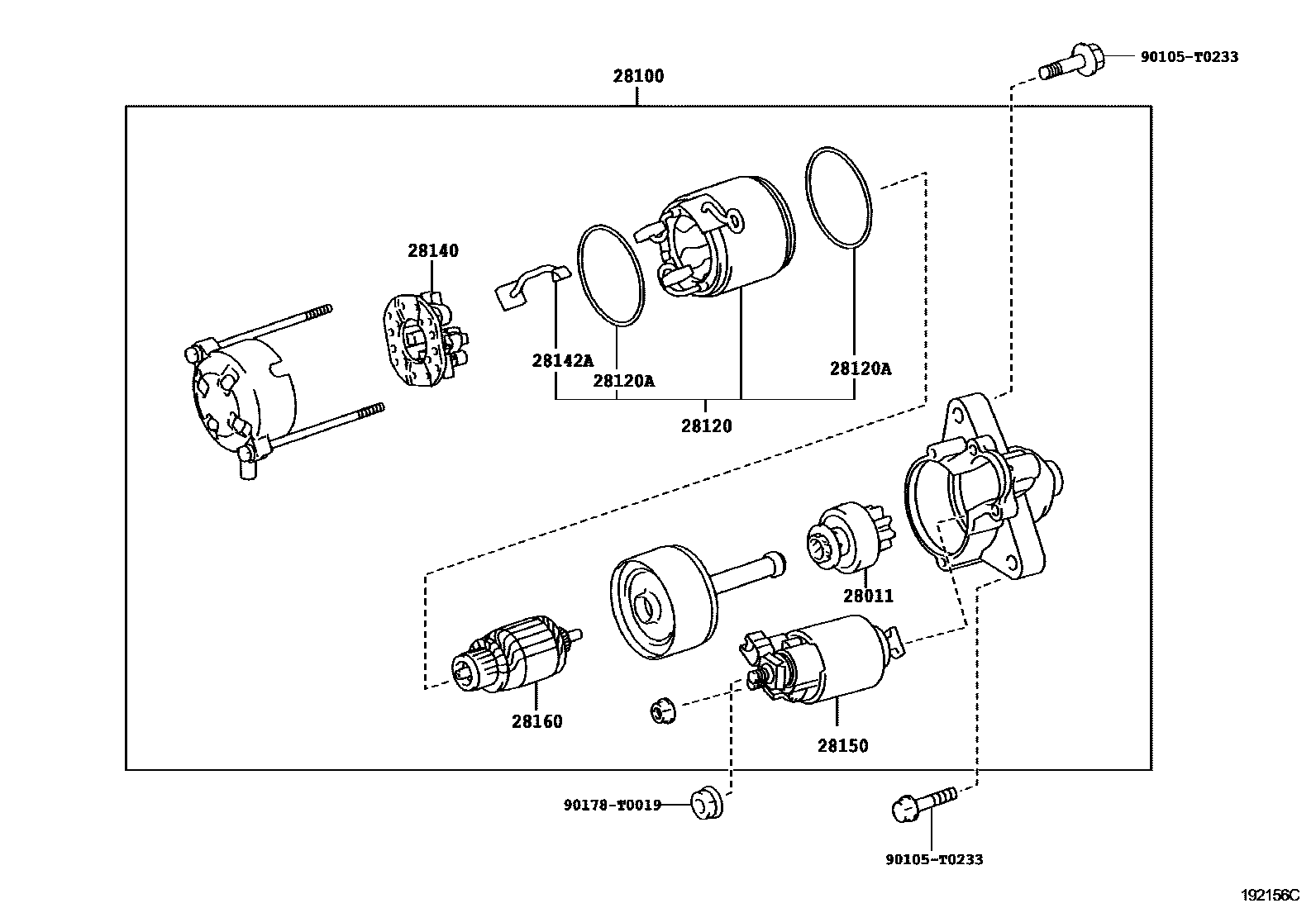

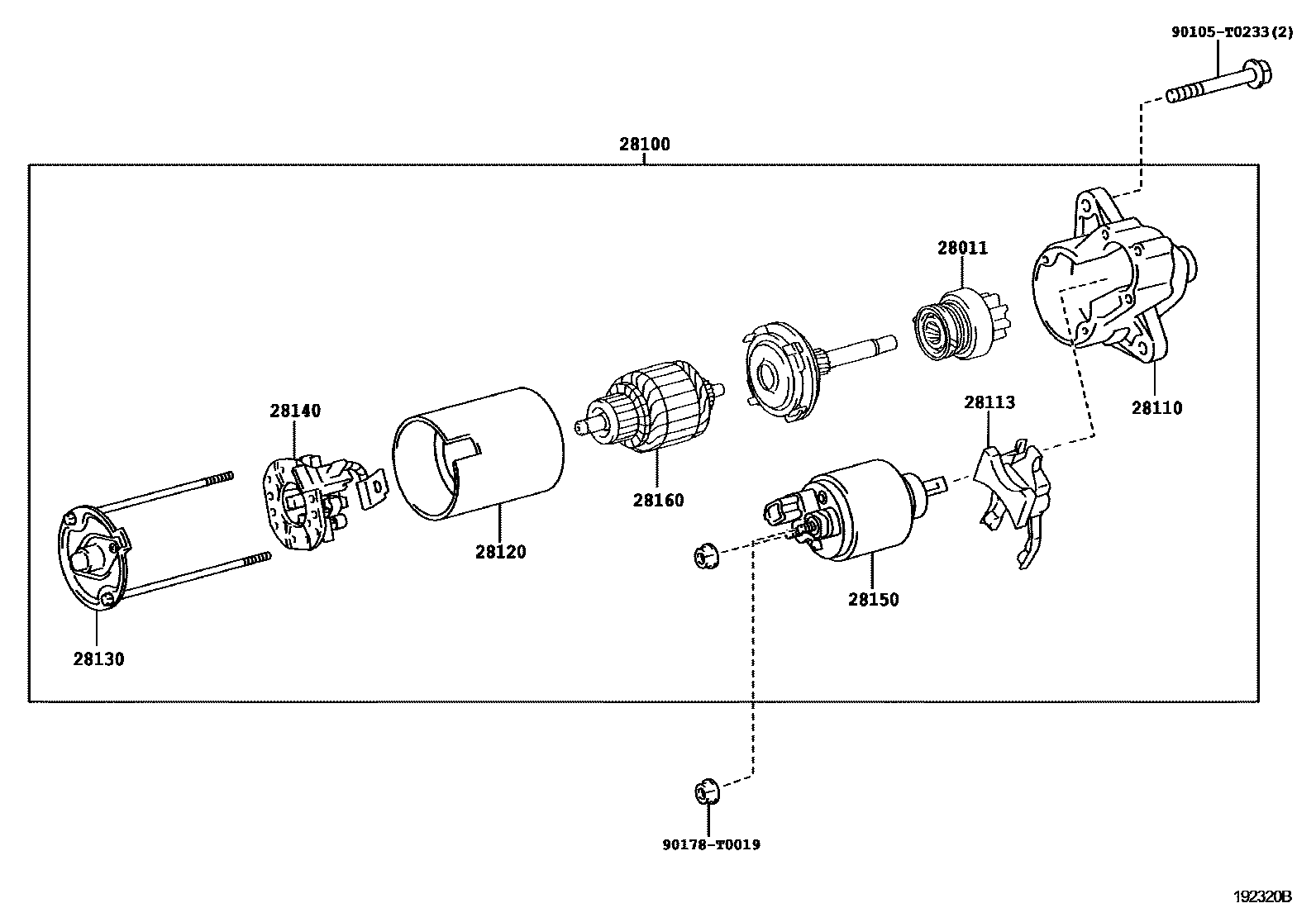

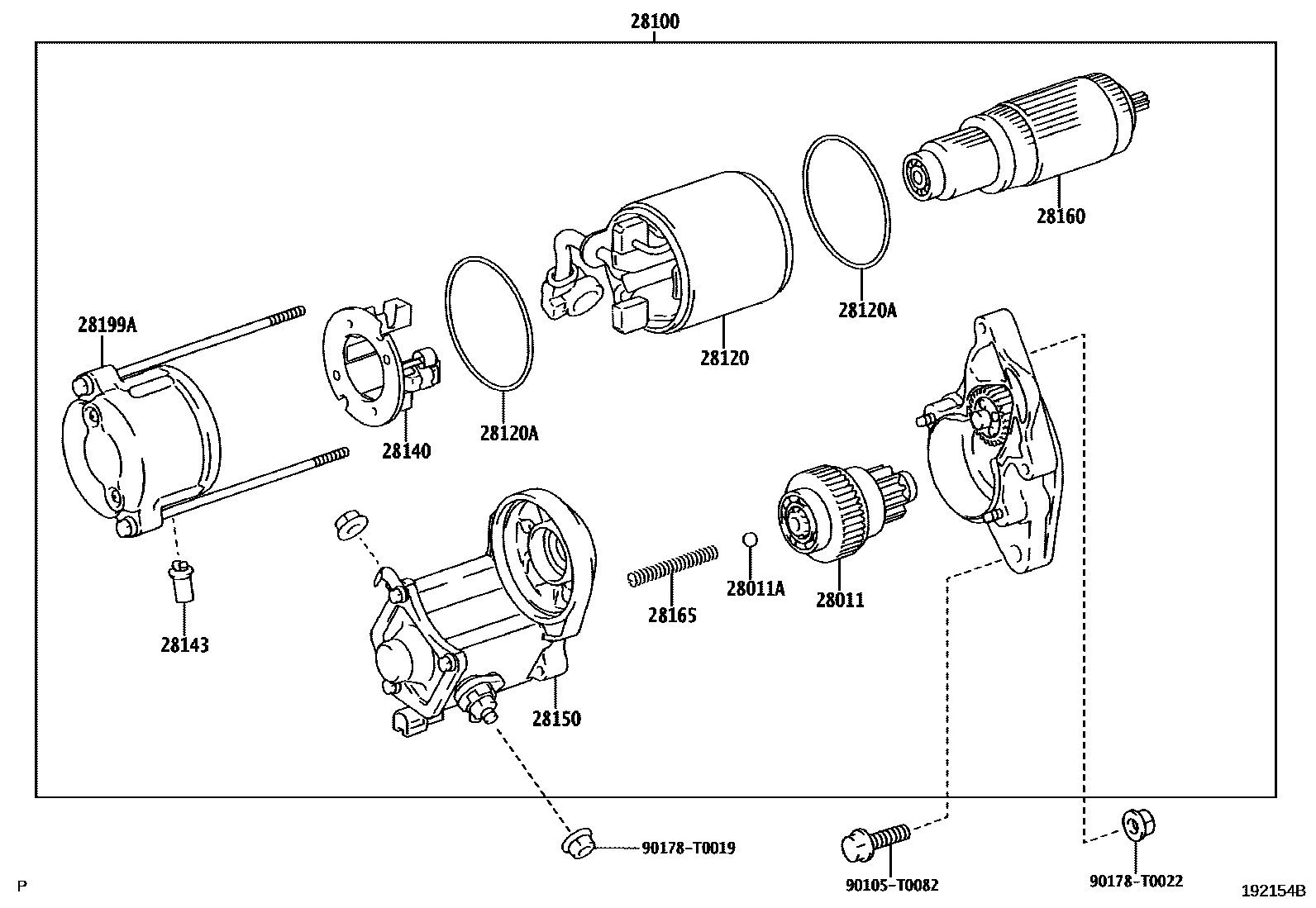

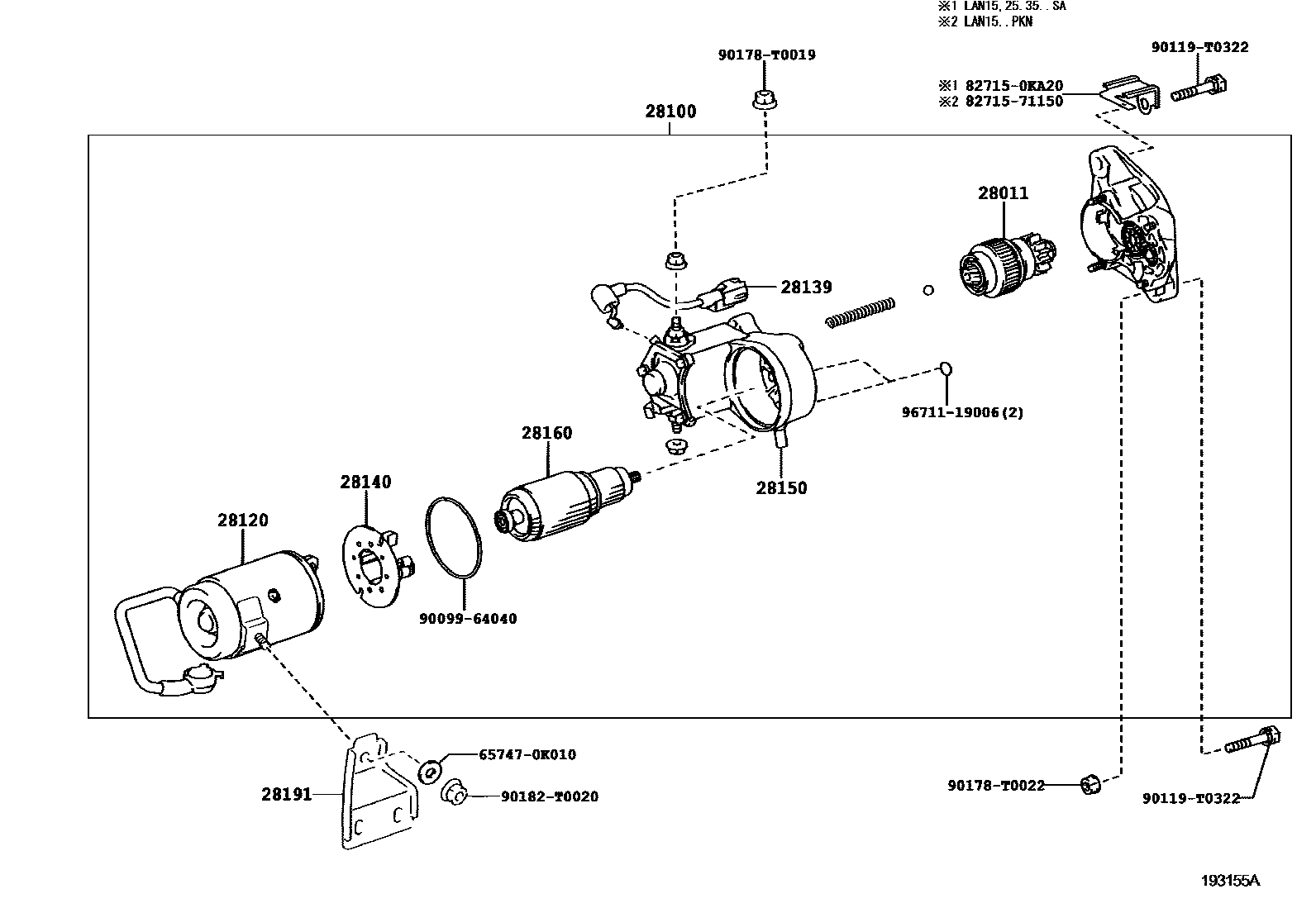

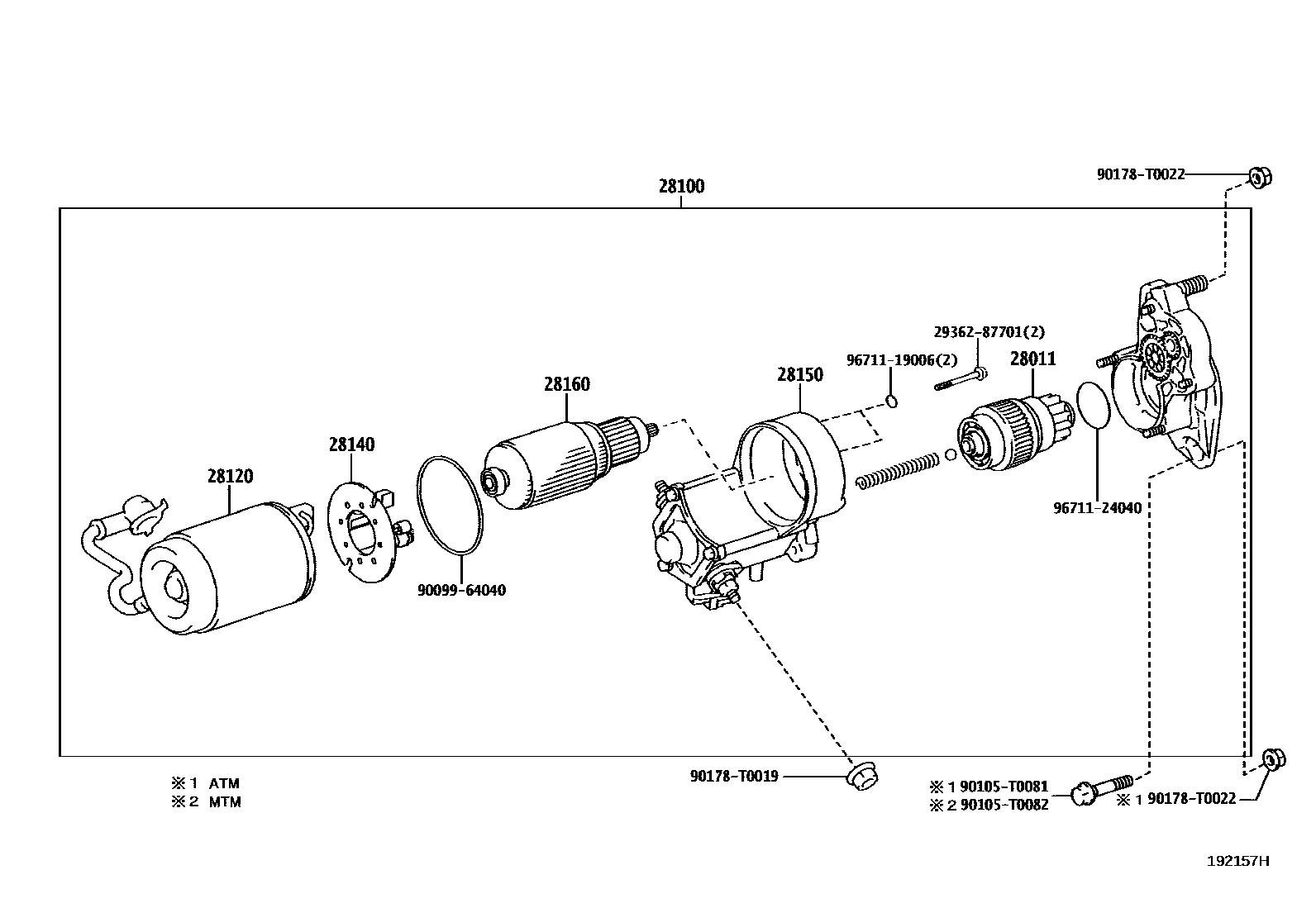

Toyota HILUX 起动机 — Figure 1904
Toyota HILUX EPC diagram 1904, 起动机, with 12 images and 33 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 28011 | Starter clutch sub-assembly | 28011-0C040 · 28011-0C041 · 28011-0C060 · 28011-0L030 · 28011-0L070 · 28011-0L071 · 28011-0L072 · 28011-0L080 · 28011-0L081 · 28011-0L120 · 28011-30040 · 28011-30050 · 28011-54260 · 28011-66020 · 28011-67030 · 28011-70020 · 28011-76070 |
| 28011A | starter clutch ball | 90099-12009 |
| 28014 | Planetary gear carrier shaft sub-assembly | 28014-0L081 |
| 28021 | Starter intermediate bearing clutch sub-assembly | 28021-21060 · 28021-73020 |
| 28100 | Starter assembly | 28100-0C030 · 28100-0C031 · 28100-0C040 · 28100-0C041 · 28100-0C060 · 28100-0L030 · 28100-0L031 · 28100-0L032 · 28100-0L040 · 28100-0L041 · 28100-0L050 · 28100-0L051 · 28100-0L070 · 28100-0L071 · 28100-0L072 · 28100-0L080 · 28100-0L081 · 28100-0L120 · 28100-0L121 · 28100-0L130 · 28100-0L131 · 28100-31040 · 28100-31041 · 28100-31110 · 28100-31111 · 28100-54490 · 28100-54491 · 28100-75090 · 28100-75091 · 28100-75100 · 28100-75190 · 28100-75191 |
| 28110 | Starter drive end housing assembly | 28110-0C041 · 28110-0L071 · 28110-30040 · 28110-31040 · 28110-31110 · 28110-75190 |
| 28113 | starter pinion drive rod | 28113-0C041 · 28113-0L072 · 28113-0L081 |
| 28114 | starter drive lever | 28114-21060 |
| 28120 | Starter yoke assembly | 28120-0C030 · 28120-0C041 · 28120-0C060 · 28120-0L030 · 28120-0L050 · 28120-0L070 · 28120-0L081 · 28120-28040 · 28120-28060 · 28120-54260 · 28120-64040 · 28120-66040 · 28120-67020 · 28120-70050 · 28120-YE010 |
| 28120A | O-ring (for starter yoke) | 90099-14064 · 90099-14092 |
| 28130 | Starter commutator end frame assembly | 28130-0C041 · 28130-0L070 · 28130-30040 · 28130-31040 · 28130-31110 · 28130-75190 |
| 28132A | Starter commutator end frame cover | 28132-28040 |
| 28139 | Lead No. 1 (for starter) | 28139-56280 |
| 28140 | Starter brush holder assembly | 28140-0C040 · 28140-0C041 · 28140-0C060 · 28140-0L030 · 28140-0L070 · 28140-0L080 · 28140-35060 · 28140-54380 · 28140-64040 · 28140-70020 · 28140-76070 · 28140-77090 |
| 28142A | starter components | 28142-70020 |
| 28143 | starter brush spring | 28143-54380 · 90099-17112 |
| 28150 | Starter electromagnetic switch assembly | 28150-0C040 · 28150-0C041 · 28150-0C060 · 28150-0L030 · 28150-0L040 · 28150-0L041 · 28150-0L050 · 28150-0L070 · 28150-0L071 · 28150-0L080 · 28150-0L130 · 28150-31110 · 28150-54330 · 28150-75102 · 28150-75130 · 28150-75150 |
| 28159B | Electromagnetic switch cover | 28159-55050 |
| 28160 | Starter armature assembly | 28160-0C040 · 28160-0C041 · 28160-0C060 · 28160-0L070 · 28160-0L080 · 28160-21060 · 28160-54140 · 28160-64041 · 28160-70050 · 28160-74070 · 28160-75060 · 28160-YE010 |
| 28165 | Starter solenoid switch return spring | 28165-76070 |
| 28175A | Electromagnetic switch cover gasket | 28175-55050 |
| 28176 | starter screw | 90099-00270 |
| 28177 | Plate (for starter armature) | 28177-28040 |
| 28191 | starter bracket | 28191-54040 |
| 28199A | Starter dust protection device | 28199-74110 · 28199-87505 |
| 28226 | battery terminal starter assembly | 28226-64370 |
| 28226A | Motor terminal starter assembly | 28226-74070 |
| 28226B | starter magnetic switch | 28226-22061 · 28226-28051 |
| 28228A | starter clutch roller | 28228-26040 |
| 28229A | Starter idler gear fixing | 28229-74070 |
| 28235 | Electromagnetic switch core | 28235-55050 |
| 28252 | starter idler gear | 28254-74070 |
| 28255 | Planetary gear | 28255-28040 |
