Toyota HILUX Engine Mounting — Figure 1107

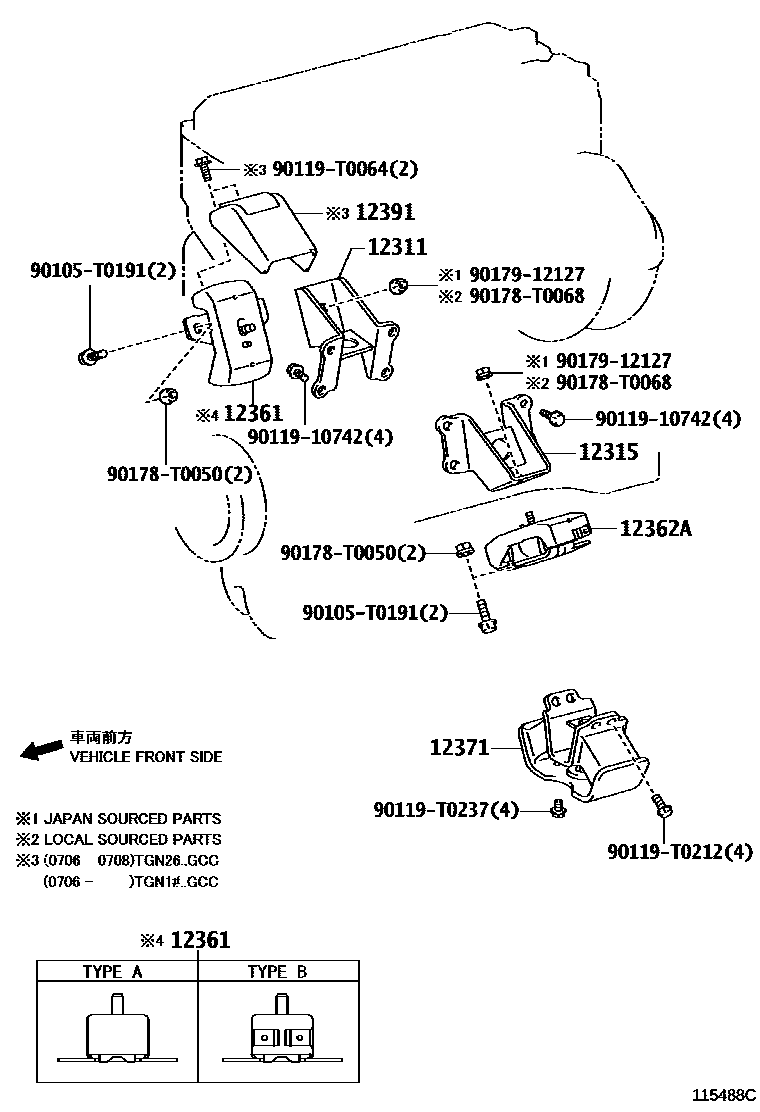

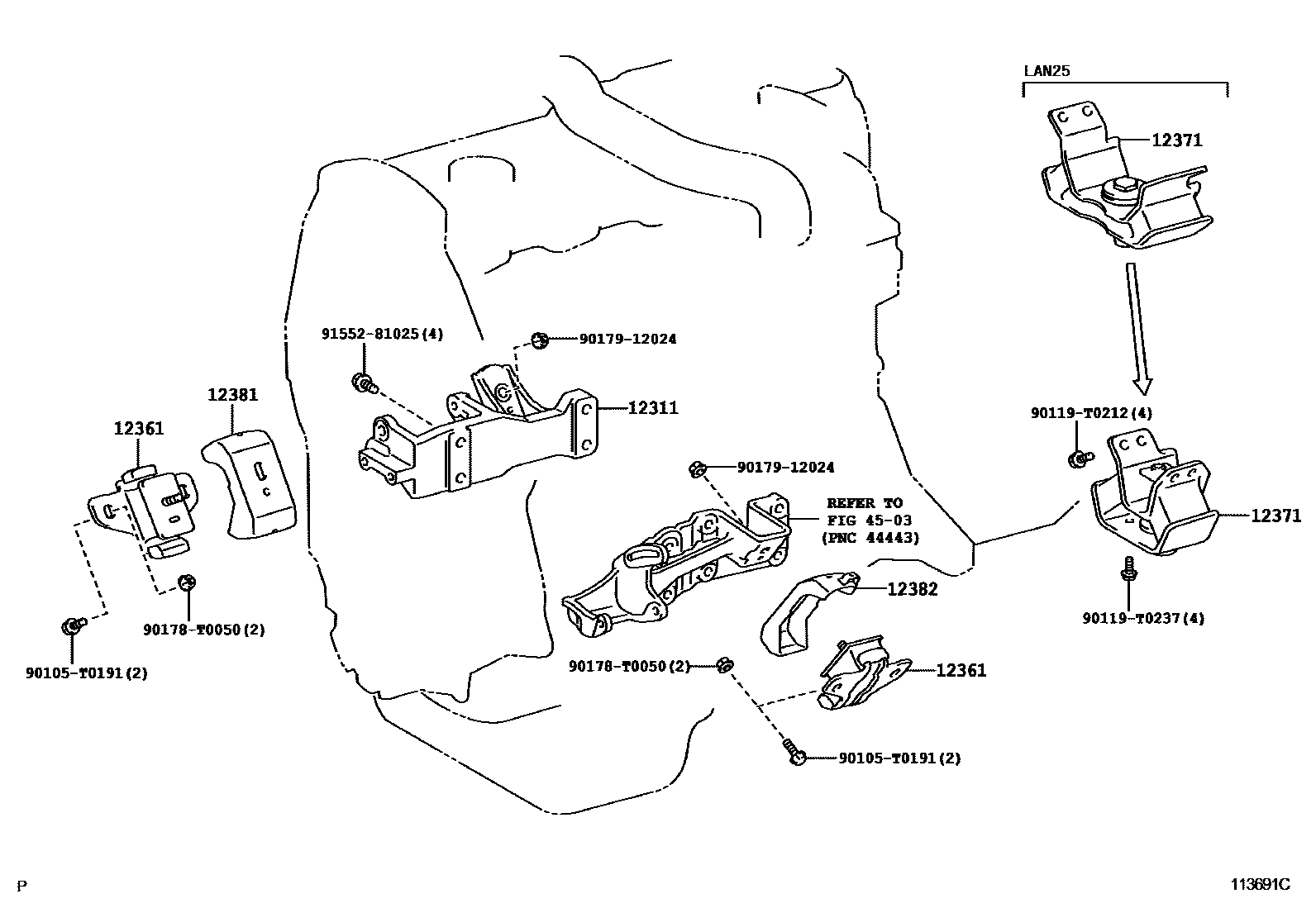

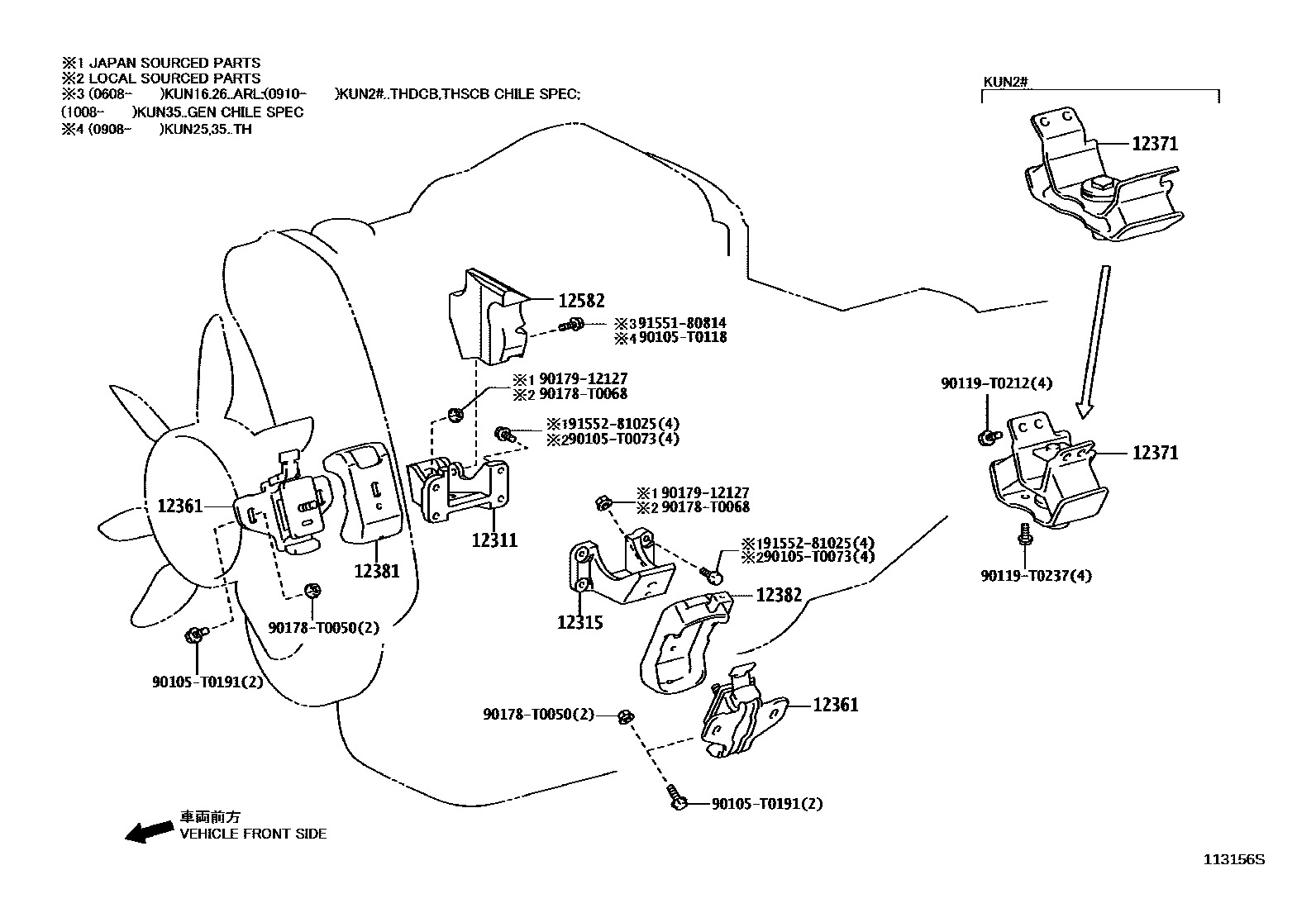

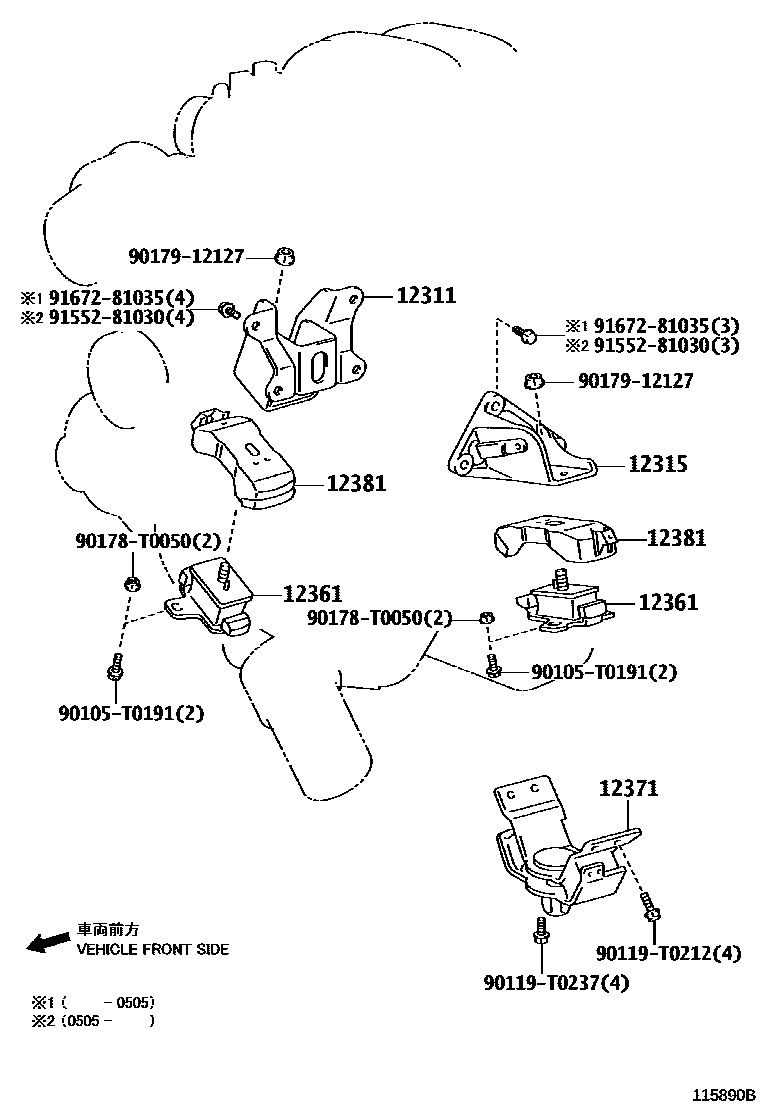

Toyota HILUX EPC diagram 1107, Engine Mounting, with 4 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 12311 | Engine Mounting Bracket No. 1, Front RH | 12311-0C010 · 12311-0C020 · 12311-0L020 · 12311-0L030 · 12311-0L040 · 12311-31030 · 12311-31031 · 12311-54181 · 12311-67021 |
| 12315 | Engine No. 1 left front suspension bracket | 12315-0C010 · 12315-0C020 · 12315-0L020 · 12315-0L030 · 12315-0L040 · 12315-31060 · 12315-31061 · 12315-67011 |
| 12361 | Engine front mounting vibration isolation pad | 12305-0C011 · 12305-0C030 · 12305-75100 · 12361-0L030 · 12361-0L040 · 12361-30080 · 12361-31090 · 12361-54250 |
| 12362A | Engine left front mounting vibration isolation pad | 12306-0C011 · 12306-0C012 · 12306-75040 |
| 12371 | Engine No. 1 rear mount vibration isolation pad | 12371-05020 · 12371-05021 · 12371-05040 · 12371-05041 · 12371-0C070 · 12371-0C071 · 12371-0C090 · 12371-0C091 · 12371-0C100 · 12371-0C110 · 12371-0C111 · 12371-0C120 · 12371-0C121 · 12371-0L030 · 12371-0L031 · 12371-0L050 · 12371-0L051 · 12371-0L070 · 12371-0L080 · 12371-0L081 · 12371-0L090 · 12371-0P050 · 12371-0P051 · 12371-0P060 · 12371-0P061 · 12371-0P070 · 12371-0P071 · 12371-0P080 · 12371-0P081 |
| 12381 | engine mount stabilizer bar | 12381-0L030 · 12381-0L031 · 12381-0L040 · 12381-30020 · 12381-30021 · 12381-31050 · 12381-54110 |
| 12382 | Engine left mounting stabilizer bar | 12382-0L020 · 12382-0L030 · 12382-0L040 · 12382-30030 · 12382-30031 · 12382-54020 |
| 12391 | Engine right front mounting heat insulation pad | 12391-0C010 |
| 12582 | No. 2 cylinder block vibration isolation pad | 12582-0L010 · 12582-30010 |
