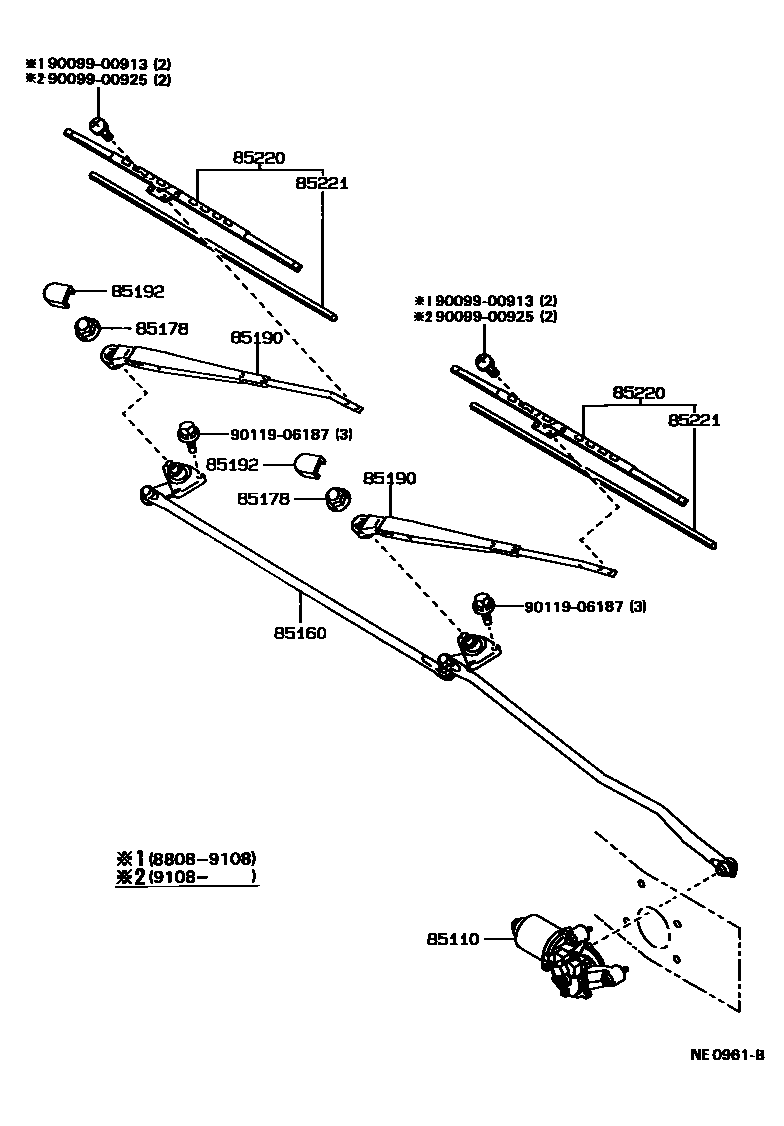

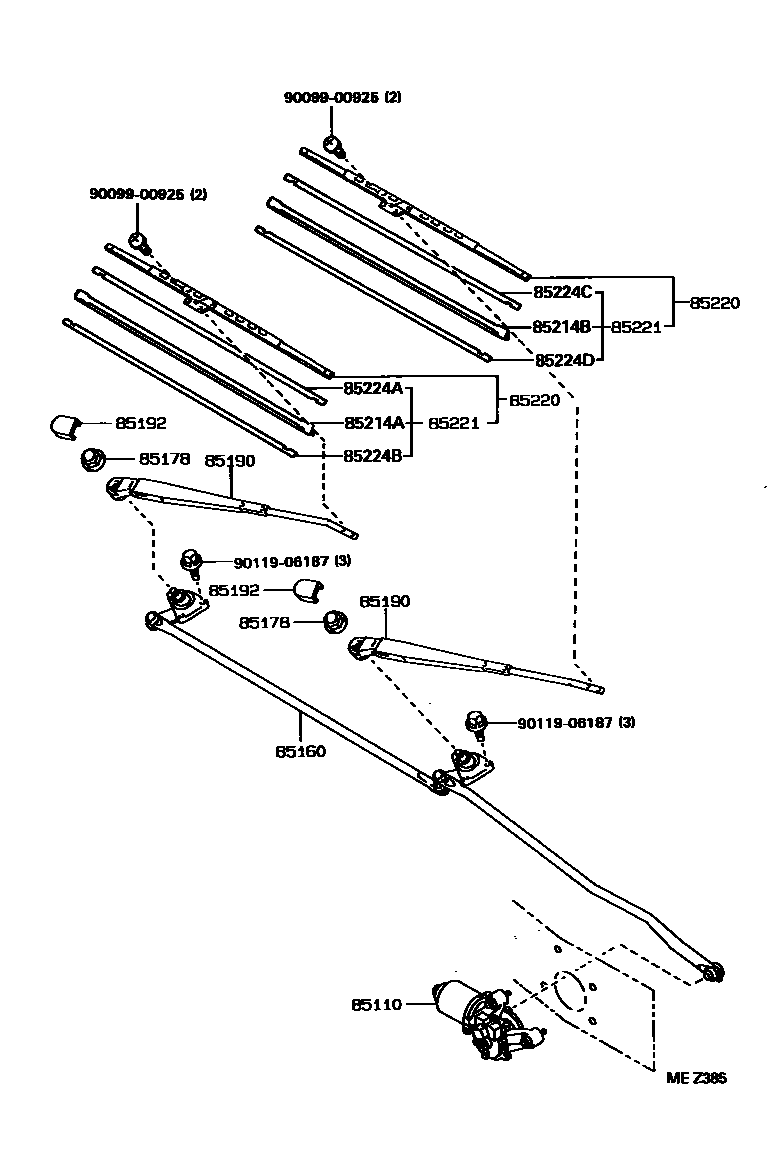

Toyota HILUX 挡风玻璃刮水器 — Figure 8501
Toyota HILUX EPC diagram 8501, 挡风玻璃刮水器, with 2 images and 13 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85110 | Windshield wiper motor assembly | 85110-35070 · 85110-35080 · 85110-35110 · 85110-35111 · 85110-35120 · 85110-35140 · 85110-35150 · 85110-35200 · 85110-35210 · 85110-89141 · 85110-89142 · 85110-89145 · 85110-89146 |
| 85160 | Windshield wiper connecting rod assembly | 85150-35060 · 85150-35070 · 85150-35090 · 85150-35130 · 85160-89126 · 85160-89127 · 85160-89129 |
| 85178 | Nut (for securing front wiper arm) | 90179-08113 |
| 85190 | Windshield wiper arm assembly | 85190-89136 · 85190-89137 · 85190-89138 · 85190-89143 · 85190-89144 · 85210-89105 · 85210-89106 · 85210-89107 · 85210-89108 · 85210-89109 · 85211-35020 · 85211-35021 · 85211-35030 · 85211-35031 · 85211-35032 · 85211-35040 · 85211-35041 · 85211-35042 · 85211-89110 · 85221-35020 · 85221-35021 · 85221-35030 · 85221-35031 · 85221-35050 · 85221-35051 · 85221-35052 · 85221-89133 |
| 85192 | windshield wiper arm cover | 85192-12800 |
| 85214A | Right wiper rubber strip | 85214-35020 · 85214-60040 |
| 85214B | Left wiper rubber strip | 85214-35010 · 85214-35020 · 85214-60040 |
| 85220 | Windshield wiper blade assembly | 85212-10120 · 85212-35020 · 85212-35021 · 85212-35050 · 85212-35051 · 85212-60031 · 85220-12560 · 85220-12561 · 85220-12650 · 85220-12651 · 85220-12660 · 85220-12661 · 85220-12670 · 85220-12671 · 85220-22401 · 85220-22450 · 85222-35020 · 85222-35050 · 85222-35051 · 85222-35060 · 85222-35070 · 85222-35071 |
| 85221 | Windshield wiper blade | 85213-35060 · 85213-35070 · 85213-60050 · 85214-35020 · 85221-12210 · 85221-12230 · 85221-22090 · 85221-89106 · 85223-35060 · 85223-35061 · 85223-35070 · 85223-35080 |
| 85224A | No. 1 wiper rubber strip back plate | 85224-35020 · 85224-35030 · 85224-60070 |
| 85224B | No. 2 wiper rubber strip back plate | 85224-35020 · 85224-35030 · 85224-60070 |
| 85224C | No. 3 wiper rubber strip back plate | 85224-28100 · 85224-35020 · 85224-35030 |
| 85224D | No. 4 wiper rubber strip back plate | 85224-28100 · 85224-35020 · 85224-35030 |
