Toyota HILUX ABS 和 VSC — Figure 8414

Toyota HILUX EPC diagram 8414, ABS 和 VSC, with 1 images and 12 PNC and OE references.

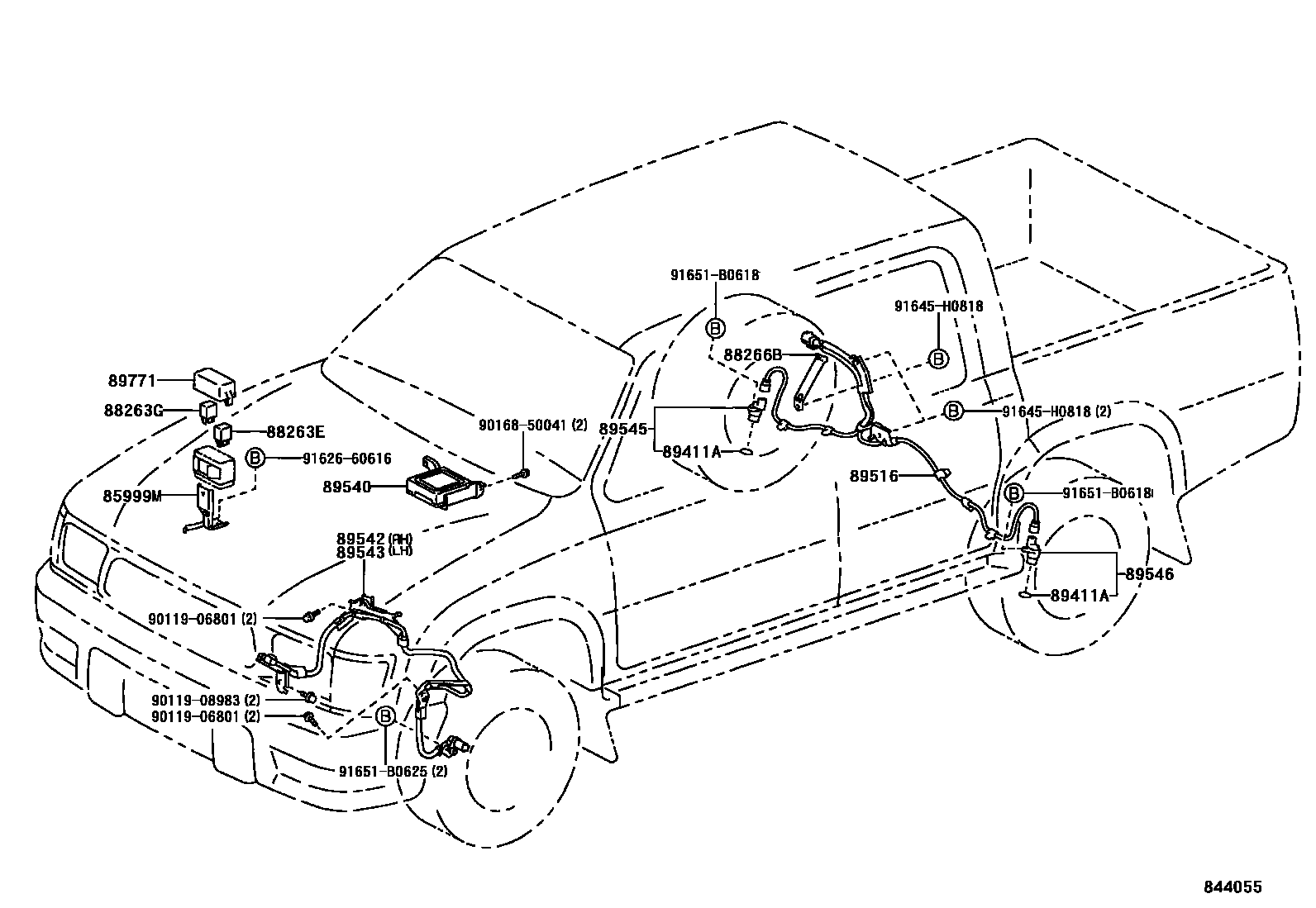

Toyota HILUX ABS 和 VSC EPC diagram — 844055
ABS 和 VSC — 844055 (200105 – 999999)

PNC and OE references

PNCPart nameOE numbers
85999MRelay bracket85999-35090
88263ENo. 2 anti-skid control relay88263-24020
88263GAnti-skid control relay88263-24030
88266BNo. 1 anti-skid control sensor clip88266-35710
89411AO-ring (for speed sensor)96723-19021
89516Anti-skid control sensor wiring harness89516-35060
89540Anti-skid control ECU assembly89540-35300
89542Right front wheel speed sensor89542-35070
89543Left front wheel speed sensor89543-35090
89545Right rear wheel speed sensor89545-35020
89546Left rear wheel speed sensor89546-35020
89771ABS relay box upper cover89771-21010
