Toyota HILUX 线束和卡夹 — Figure 8202
Toyota HILUX EPC diagram 8202, 线束和卡夹, with 15 images and 33 PNC and OE references.
PNC and OE references

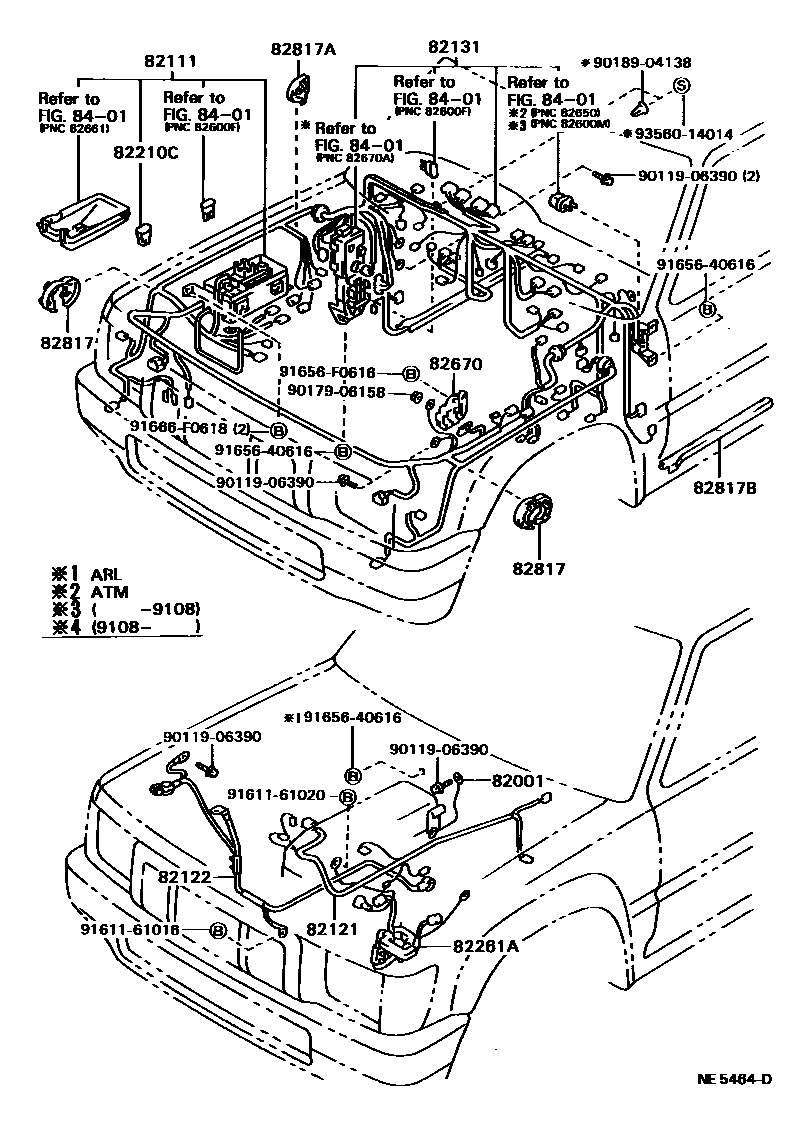

| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 82124-35170 · 82124-35190 · 90980-07108 · 90980-07225 · 90980-07311 |

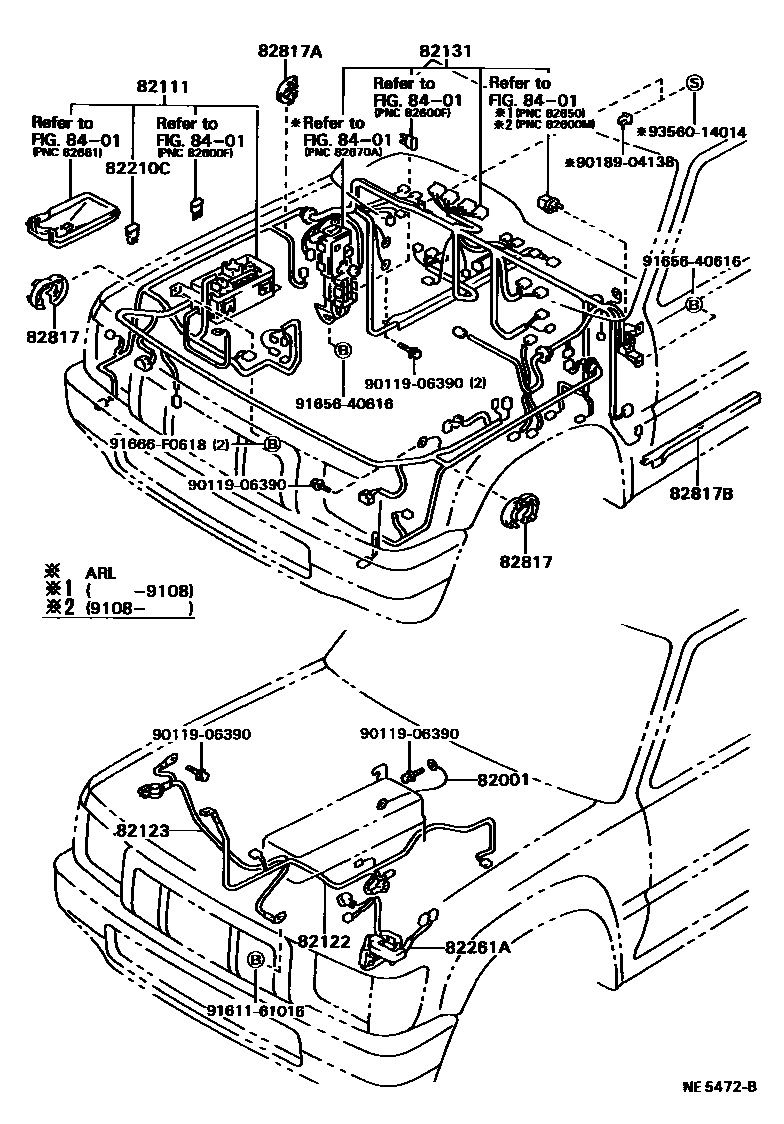

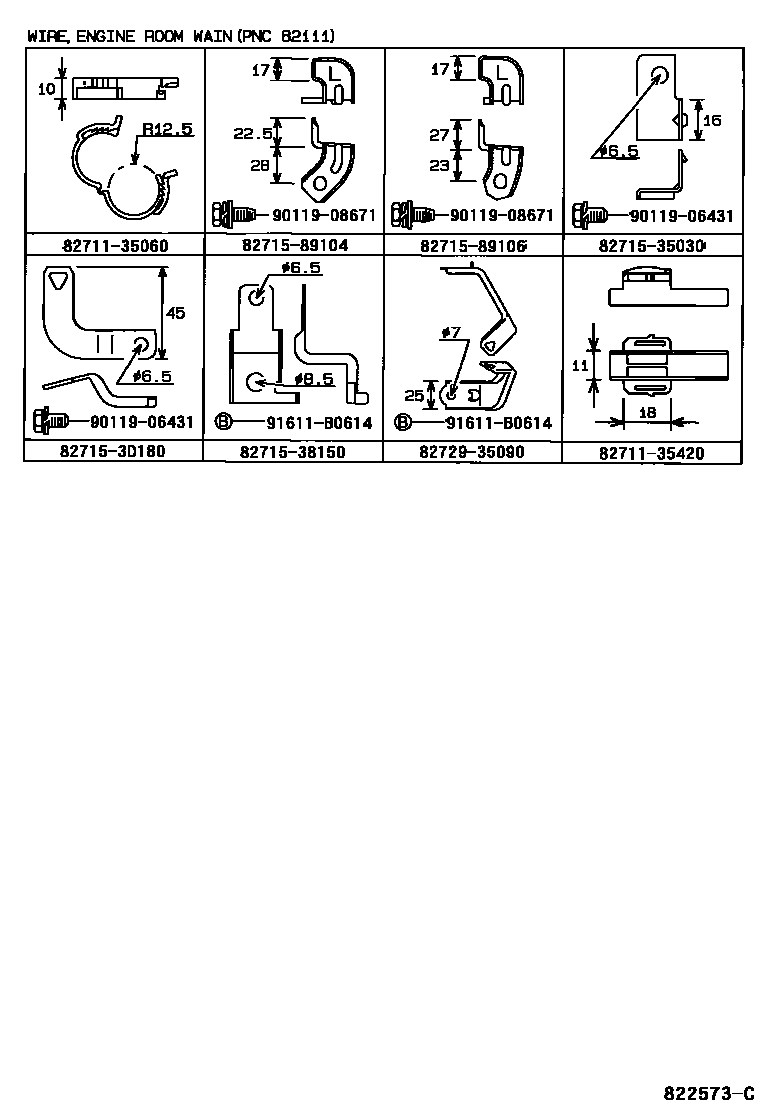

| 82111 | Engine room main wiring harness | 82111-35190 · 82111-35191 · 82111-35200 · 82111-35201 · 82111-35500 · 82111-35501 · 82111-35502 · 82111-35520 · 82111-35521 · 82111-35522 · 82111-35540 · 82111-35541 · 82111-35542 · 82111-35543 · 82111-35550 · 82111-35600 · 82111-35601 · 82111-35620 · 82111-35621 · 82111-35640 · 82111-35641 · 82111-35642 · 82111-35643 · 82111-35650 · 82111-35651 · 82111-35652 · 82111-35653 · 82111-35800 · 82111-35810 · 82111-35820 · 82111-3D391 · 82111-3D401 · 82111-89152 · 82111-89153 · 82111-89154 · 82111-89155 · 82111-89164 · 82111-89165 · 82111-89166 · 82111-89171 · 82111-89172 · 82111-89173 · 82111-89206 · 82111-89245 · 82111-89246 · 82111-89248 · 82111-89249 · 82111-89251 · 82111-89252 · 82111-89253 · 82111-89256 · 82111-89272 · 82111-89273 · 82111-89276 |

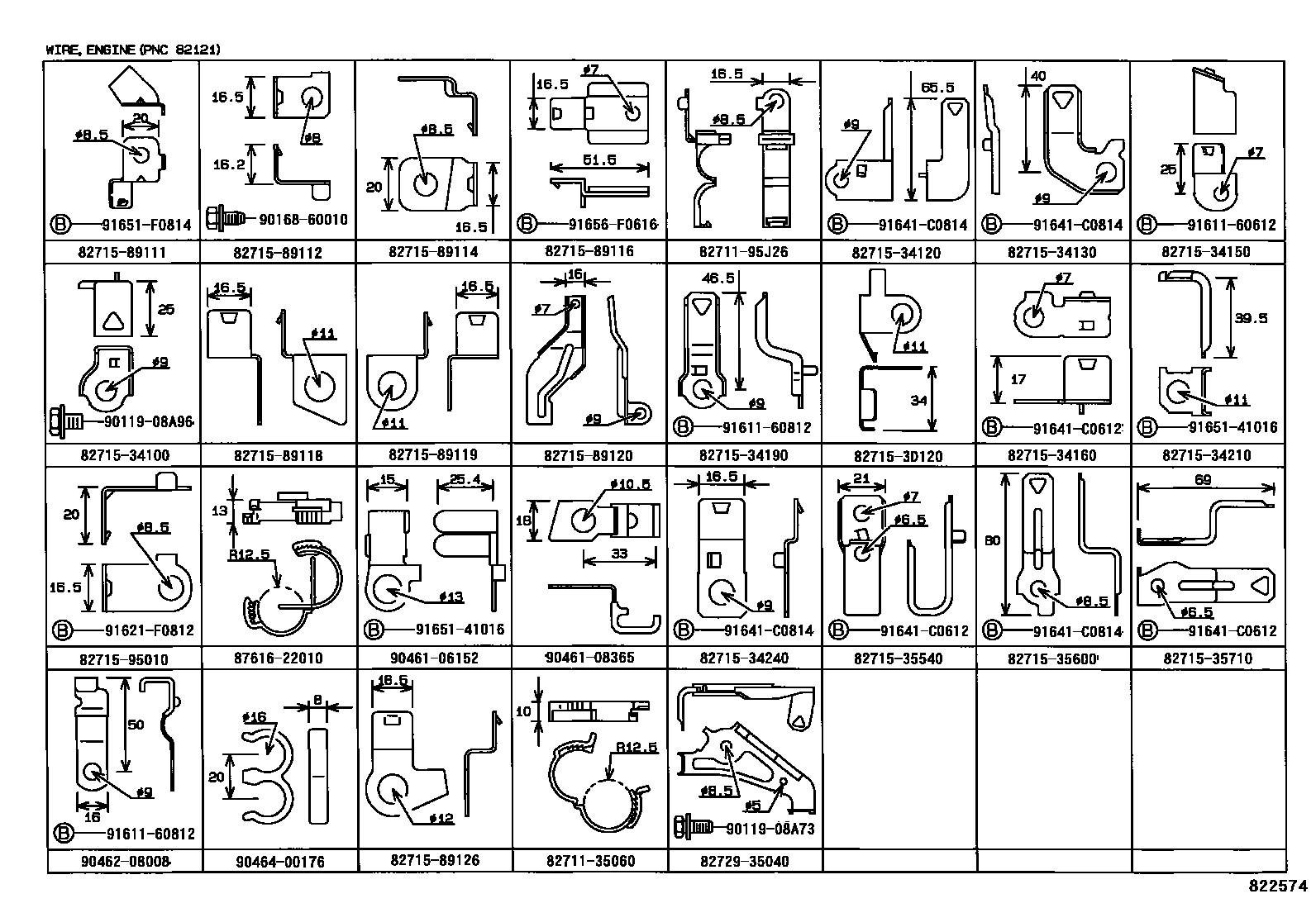

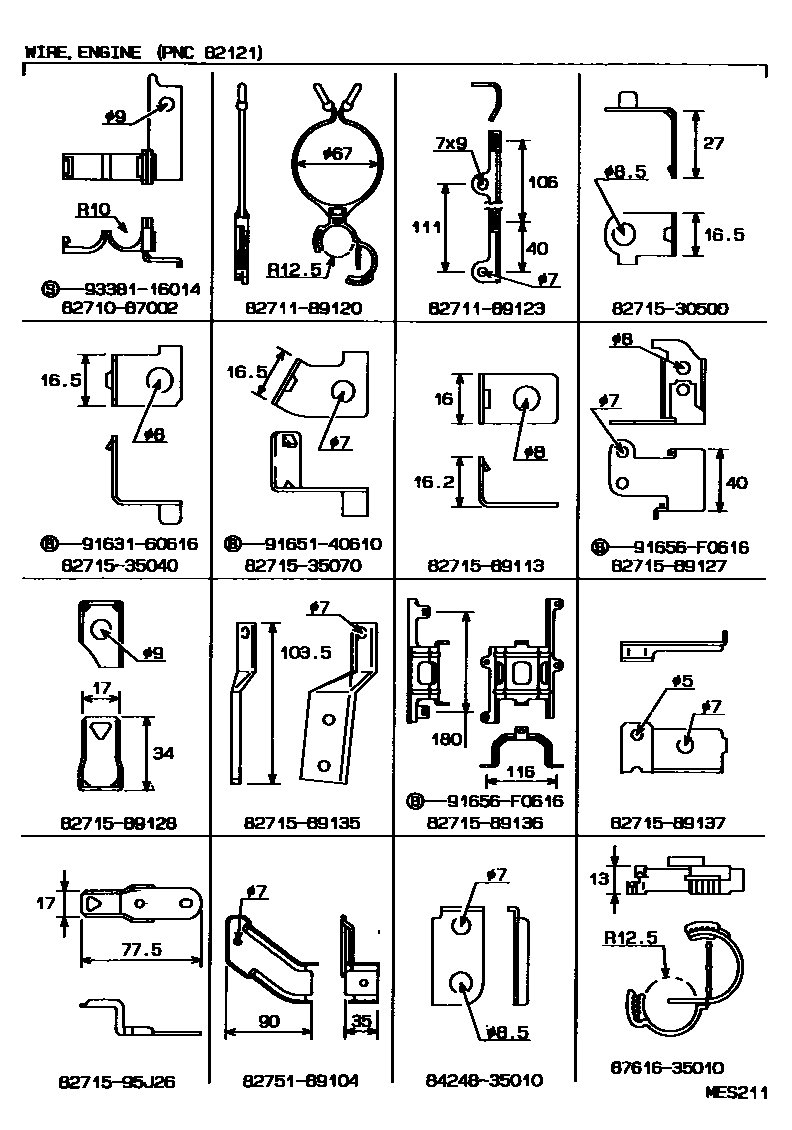

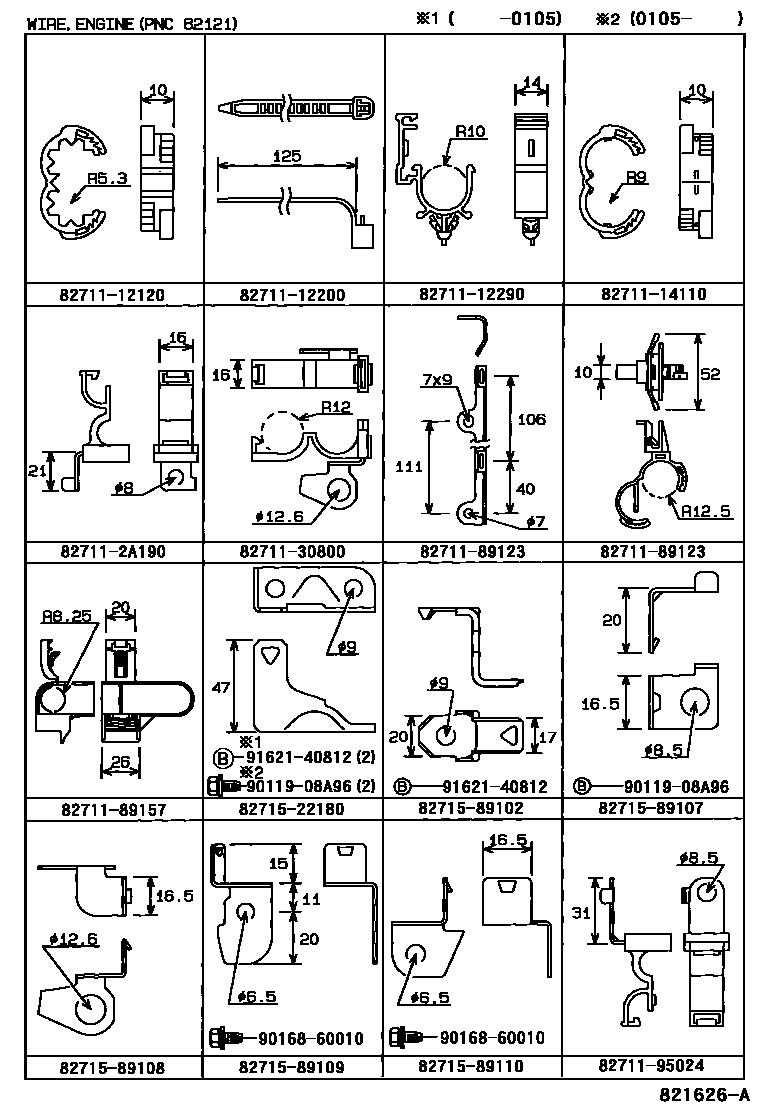

| 82121 | Engine wiring harness | 82121-35310 · 82121-35311 · 82121-35312 · 82121-35313 · 82121-35314 · 82121-35340 · 82121-35341 · 82121-35342 · 82121-35343 · 82121-35350 · 82121-35351 · 82121-35352 · 82121-35353 · 82121-35430 · 82121-35431 · 82121-35432 · 82121-35450 · 82121-35451 · 82121-35452 · 82121-35453 · 82121-35590 · 82121-35591 · 82121-35592 · 82121-35593 · 82121-35830 · 82121-35831 · 82121-3D820 · 82121-3G880 · 82121-89210 · 82121-89212 · 82121-89215 · 82121-89220 · 82121-89221 · 82121-89302 · 82121-89304 · 82121-89305 · 82121-89309 · 82121-89311 |

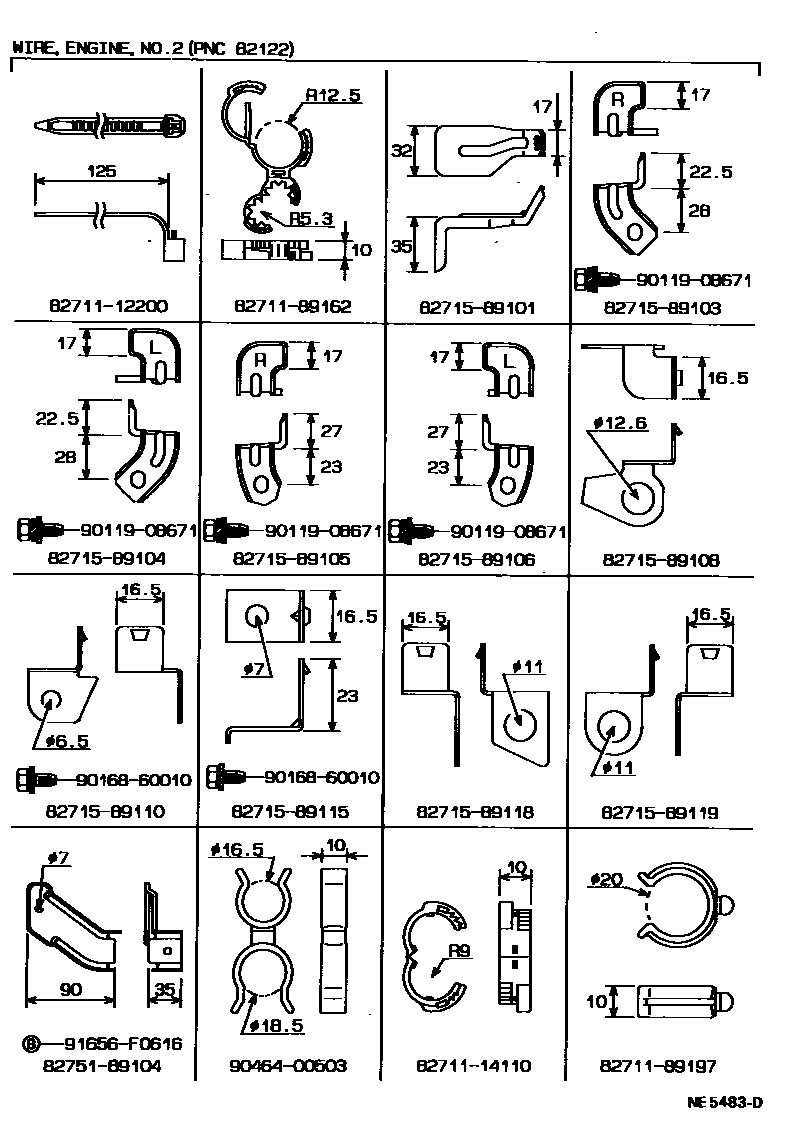

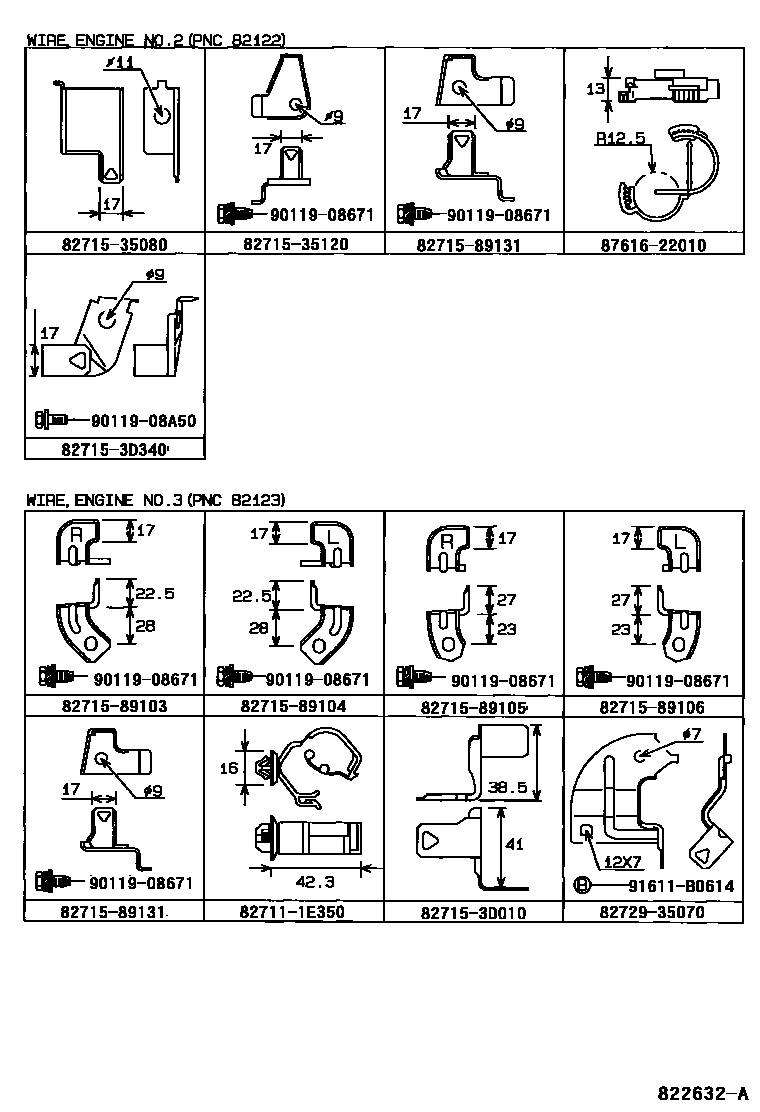

| 82122 | Engine No. 2 wiring harness | 82122-35080 · 82122-35081 · 82122-35082 · 82122-35090 · 82122-35091 · 82122-35092 · 82122-35093 · 82122-35280 · 82122-35290 · 82122-35340 · 82122-35350 · 82122-89108 · 82122-89110 · 82122-89113 · 82122-89114 · 82122-89117 · 82122-89118 · 82122-89124 · 82122-89132 · 82122-89138 · 82122-89139 |
| 82123 | Engine No. 3 wiring harness | 82123-89102 · 82123-89103 · 82123-89104 |

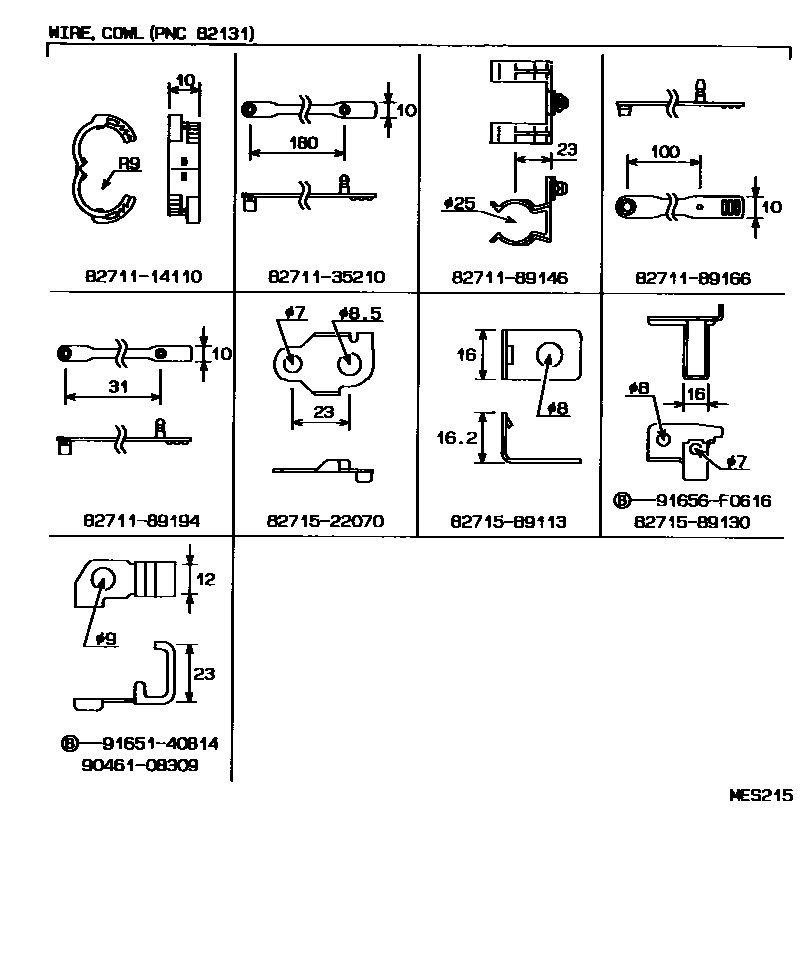

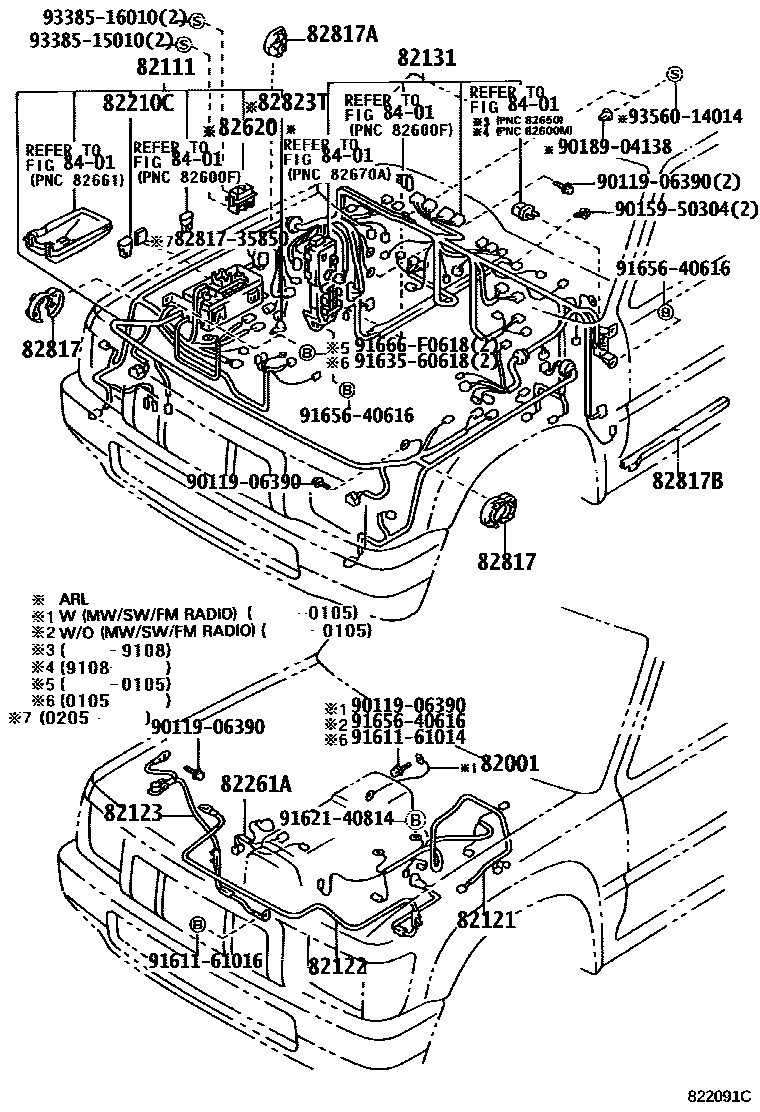

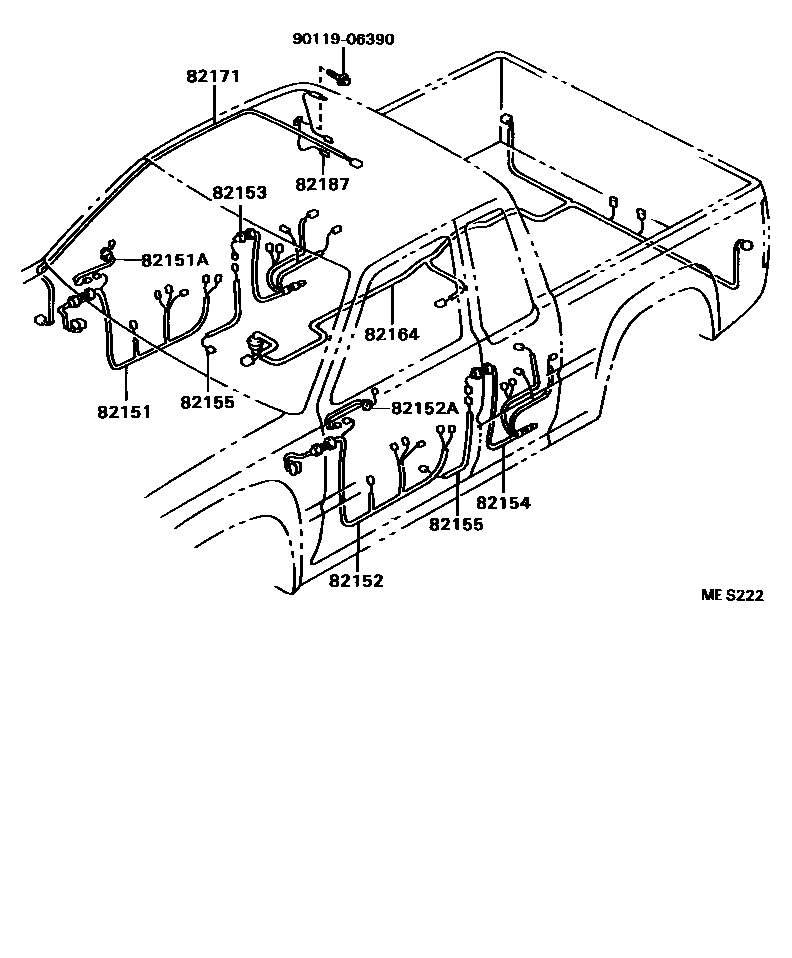

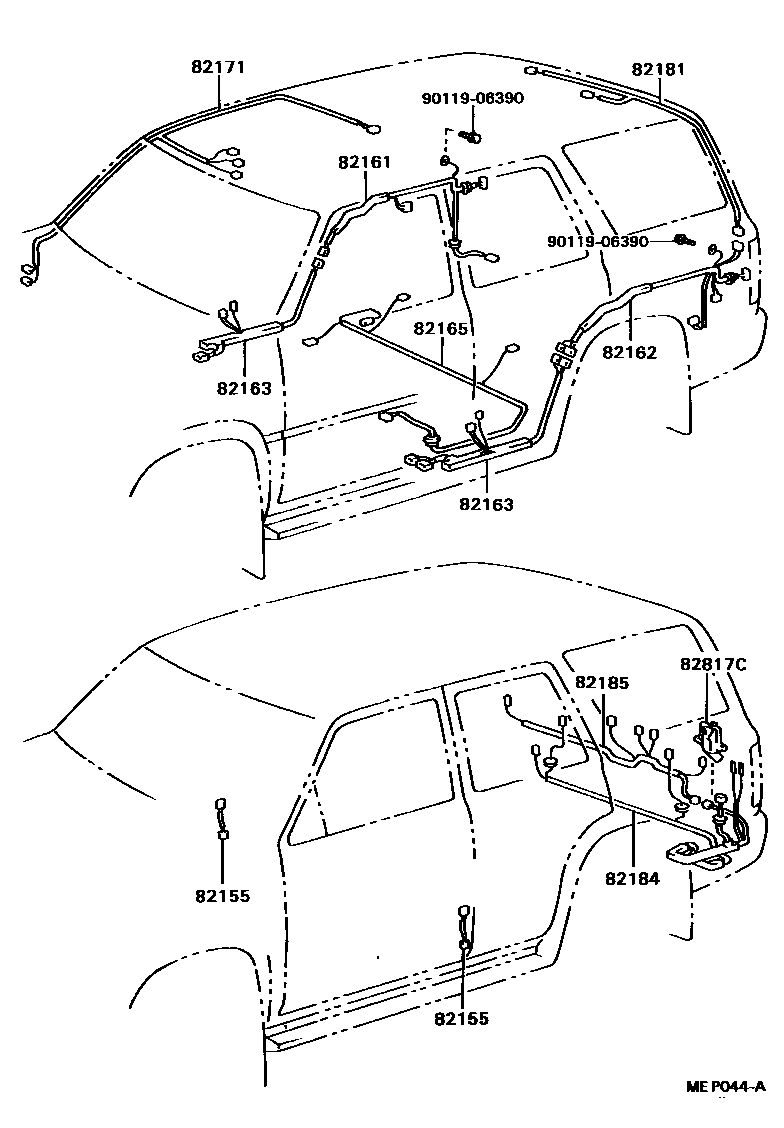

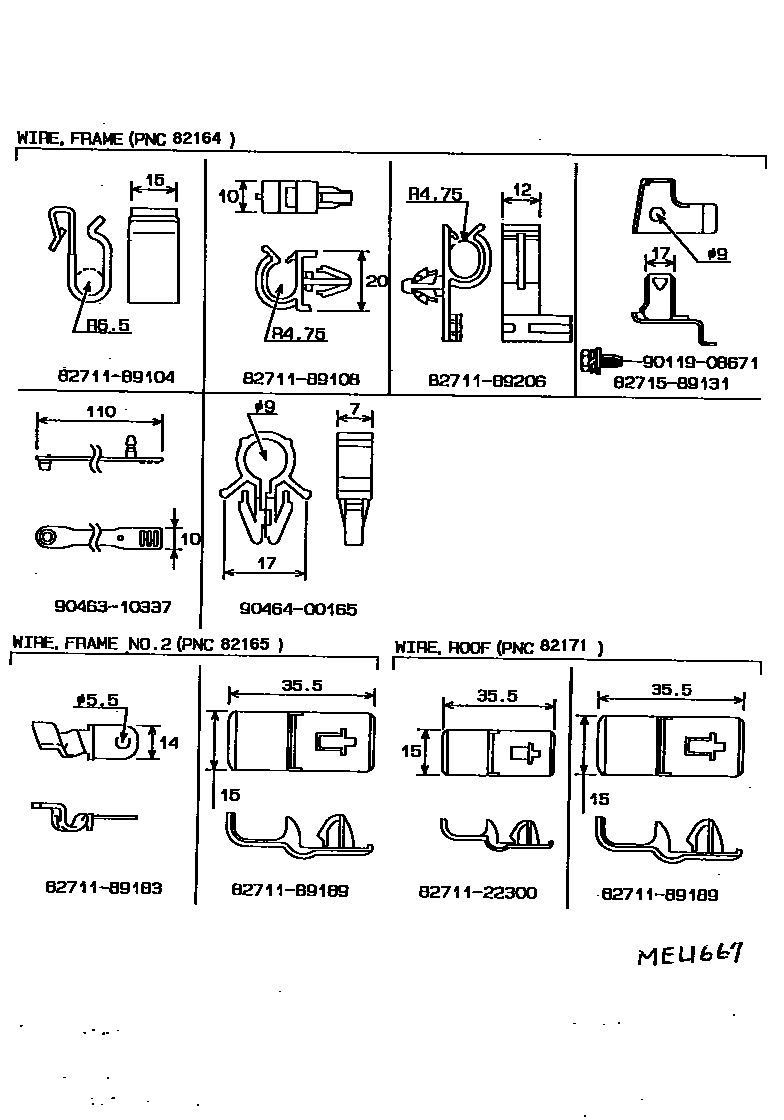

| 82131 | Front panel wiring harness | 82131-3D230 · 82131-3D231 · 82131-3D232 · 82131-3D233 · 82131-3D240 · 82131-3D241 · 82131-3D242 · 82131-3D243 · 82131-3D250 · 82131-3D251 · 82131-3D252 · 82131-3D260 · 82131-3D261 · 82131-3D262 · 82131-3D270 · 82131-3D271 · 82131-3D272 · 82131-3D280 · 82131-3D281 · 82131-3D282 · 82131-3D283 · 82131-3D290 · 82131-3D291 · 82131-3D292 · 82131-3D293 · 82131-3D300 · 82131-3D301 · 82131-3D302 · 82131-3D303 · 82131-3D360 · 82131-3D361 · 82131-3D362 · 82131-3D363 · 82131-3D370 · 82131-3D371 · 82131-3D372 · 82131-3D373 · 82131-3D380 · 82131-3D381 · 82131-3D382 · 82131-3D383 · 82131-3D390 · 82131-3D391 · 82131-3D392 · 82131-3D393 · 82131-3D400 · 82131-3D401 · 82131-3D402 · 82131-3D403 · 82131-3D410 · 82131-3D411 · 82131-3D412 · 82131-3D413 · 82131-3D420 · 82131-3D421 · 82131-3D422 · 82131-3D430 · 82131-3D431 · 82131-3D432 · 82131-3D440 · 82131-3D441 · 82131-3D442 · 82131-3D450 · 82131-3D451 · 82131-3D452 · 82131-3D480 · 82131-3D481 · 82131-3D482 · 82131-3D490 · 82131-3D491 · 82131-3D492 · 82131-3D532 · 82131-3D690 · 82131-3D700 · 82131-3D730 · 82131-3D731 · 82131-3D740 · 82131-3D741 · 82131-3D742 · 82131-3D810 · 82131-3D811 · 82131-3D812 · 82131-3D813 · 82131-3D820 · 82131-3D821 · 82131-3D822 · 82131-3D823 · 82131-3D830 · 82131-3D831 · 82131-3D832 · 82131-3D840 · 82131-3D841 · 82131-3D842 · 82131-3G240 · 82131-3G241 · 82131-3G242 · 82131-3G410 · 82131-3G411 · 82131-3G412 · 82131-3G420 · 82131-3G421 · 82131-3G422 · 82131-3G430 · 82131-3G431 · 82131-3G432 · 82131-3G440 · 82131-3G441 · 82131-3G830 · 82131-3M010 · 82131-3M021 · 82131-3N080 · 82131-3N081 · 82131-3N280 · 82131-3N281 · 82131-3N860 · 82131-3N890 · 82131-89647 · 82131-89648 · 82131-89649 · 82131-89650 · 82131-89651 · 82131-89652 · 82131-89653 · 82131-89654 · 82131-89655 · 82131-89656 · 82131-89657 · 82131-89658 · 82131-89659 · 82131-89660 · 82131-89668 · 82131-89669 · 82131-89670 · 82131-89671 · 82131-89672 · 82131-89673 · 82131-89674 · 82131-89675 · 82131-89676 · 82131-89677 · 82131-89690 · 82131-89691 · 82131-89692 · 82131-89693 · 82131-89694 · 82131-89695 · 82131-89696 · 82131-89697 · 82131-89698 · 82131-89699 · 82131-89700 · 82131-89701 · 82131-89702 · 82131-89703 · 82131-89704 · 82131-89705 · 82131-89714 · 82131-89715 · 82131-89818 · 82131-89819 · 82131-89A99 · 82131-89B01 · 82131-89B02 · 82131-89B03 · 82131-89B04 · 82131-89B05 · 82131-89B06 · 82131-89B07 · 82131-89B08 · 82131-89B09 · 82131-89B10 · 82131-89B11 · 82131-89B12 · 82131-89B19 · 82131-89B20 · 82131-89B21 · 82131-89B22 · 82131-89B23 · 82131-89B24 · 82131-89B25 · 82131-89B26 · 82131-89B29 · 82131-89B30 · 82131-89B42 · 82131-89B43 · 82131-89B44 · 82131-89B45 · 82131-89B46 · 82131-89B47 · 82131-89B48 · 82131-89B49 · 82131-89B50 · 82131-89B51 · 82131-89B52 · 82131-89B53 · 82131-89B54 · 82131-89B55 · 82131-89B56 · 82131-89B57 · 82131-89B66 · 82131-89B67 · 82131-89B68 · 82131-89B69 · 82131-89C31 · 82135-35040 · 82135-35050 · 82135-35080 · 82135-35140 · 82135-35180 · 82135-35190 · 82135-35270 · 82135-35280 · 82135-35290 · 82135-35300 · 82135-35320 · 82135-35330 · 82135-35340 · 82135-35350 · 82135-35370 |
| 82151 | Right front door wiring harness | 82151-35030 · 82151-35040 · 82151-35060 · 82151-89116 |
| 82151A | Right front door wiring harness No. 2 | 82151-35070 · 82151-35071 · 82151-89118 |
| 82152 | Left front door wiring harness | 82152-35030 · 82152-35060 · 82152-35080 · 82152-89110 |
| 82152A | Left front door wiring harness No. 2 | 82151-35070 · 82151-35071 · 82151-89118 |
| 82153 | Rear door wiring harness No. 1 | 82153-35030 |
| 82154 | Rear door wiring harness No. 2 | 82153-35030 |
| 82155 | Center pillar No. 1 wiring harness | 82155-35010 · 82155-35020 · 82155-89101 |
| 82161 | floor wiring harness | 82161-35010 · 82161-89109 · 82161-89111 |
| 82162 | Floor wiring harness No. 2 | 82162-35060 · 82162-89118 · 82162-89120 |
| 82163 | Floor wiring harness No. 3 | 82163-35010 · 82163-35030 · 82163-89103 · 82163-89106 · 82163-89107 · 82163-89111 · 82163-89113 · 82163-89114 |
| 82164 | Frame wiring harness set | 82164-35160 · 82164-35161 · 82164-35260 · 82164-35280 · 82164-35281 · 82164-35300 · 82164-35320 · 82164-35330 · 82164-35331 · 82164-35340 · 82164-35350 · 82164-35360 · 82164-35370 · 82164-35380 · 82164-35390 · 82164-35400 · 82164-35401 · 82164-35410 · 82164-35420 · 82164-35430 · 82164-35660 · 82164-35670 · 82164-35680 · 82164-35700 · 82164-89169 · 82164-89170 · 82164-89171 · 82164-89172 · 82164-89173 · 82164-89174 · 82164-89175 · 82164-89176 · 82164-89177 · 82164-89178 · 82164-89179 · 82164-89180 · 82164-89181 · 82164-89182 · 82164-89183 · 82164-89184 · 82164-89185 · 82164-89186 · 82164-89187 · 82164-89188 · 82164-89197 · 82164-89198 · 82164-89223 · 82164-89225 · 82164-89227 · 82164-89229 · 82164-89230 · 82164-89231 · 82164-89232 · 82164-89233 · 82164-89234 · 82164-89235 · 82164-89236 · 82164-89237 · 82164-89238 · 82164-89239 · 82164-89240 · 82164-89241 · 82164-89243 · 82164-89244 · 82164-89245 · 82164-89246 · 82164-89250 · 82164-89251 |
| 82165 | No. 2 frame wiring harness | 82165-35050 · 82165-89116 · 82165-89130 |
| 82171 | Roof No. 1 wiring harness | 82171-35010 · 82171-35020 · 82171-35040 · 82171-35050 · 82171-35070 · 82171-35090 · 82171-35100 · 82171-35130 · 82171-35140 · 82171-35160 · 82171-89117 · 82171-89118 · 82171-89120 · 82171-89122 · 82171-89123 · 82171-89126 · 82171-89127 · 82171-89128 · 82171-89129 · 82171-89135 · 82171-89137 · 82171-89138 |
| 82181 | Luggage No. 1 wiring harness | 82181-35010 · 82181-35020 · 82181-89101 · 82181-89102 · 82181-89103 · 82181-89104 |
| 82184 | Rear door No. 1 wiring harness | 82184-35040 · 82184-35050 · 82184-89108 · 82184-89109 · 82184-89112 · 82184-89113 · 82184-89117 · 82184-89118 |
| 82185 | Rear door wiring harness No. 2 | 82185-35010 · 82185-89101 |
| 82187 | Rear window wiring harness No. 2 | 82187-35010 · 82187-89103 · 82187-89104 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08190 · 90982-08202 · 90982-08203 · 90982-08216 · 90982-08246 · 90982-08253 · 90982-08277 · 90982-08282 |
| 82261A | Generator wiring harness | 82261-35070 · 82261-35301 · 82261-35340 · 82261-35341 · 82261-35370 · 82261-35380 · 82261-35400 · 82261-35410 · 82261-35420 · 82261-89104 · 82261-89106 · 82261-89107 · 82261-89108 · 82261-89113 · 82261-89120 · 82261-89123 · 82261-89125 · 82261-89130 |
| 82620 | Fuse box assembly | 82620-35020 · 82620-89101 |
| 82670 | No. 1 junction box assembly | 82670-89107 |
| 82817 | No. 1 wire harness protection device | 82817-89123 |
| 82817A | No. 2 wire harness protection device | 82817-89130 |
| 82817B | No. 3 wire harness protection device | 82817-89126 |
| 82817C | No. 4 wire harness protection device | 82817-89141 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22050 · 82823-22060 |

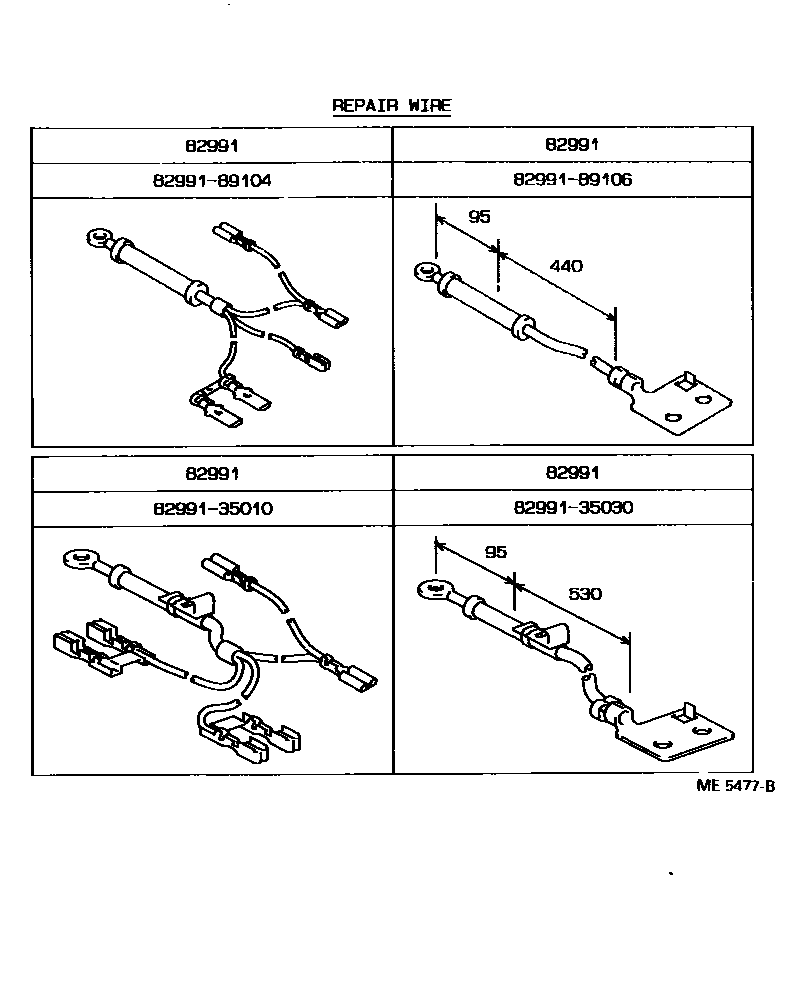

| 82991 | Fuse repair line | 82991-35010 · 82991-35020 · 82991-35030 · 82991-89104 · 82991-89106 |
