Toyota HILUX 速度表从动齿轮(ATM) — Figure 3505

Toyota HILUX EPC diagram 3505, 速度表从动齿轮(ATM), with 2 images and 5 PNC and OE references.

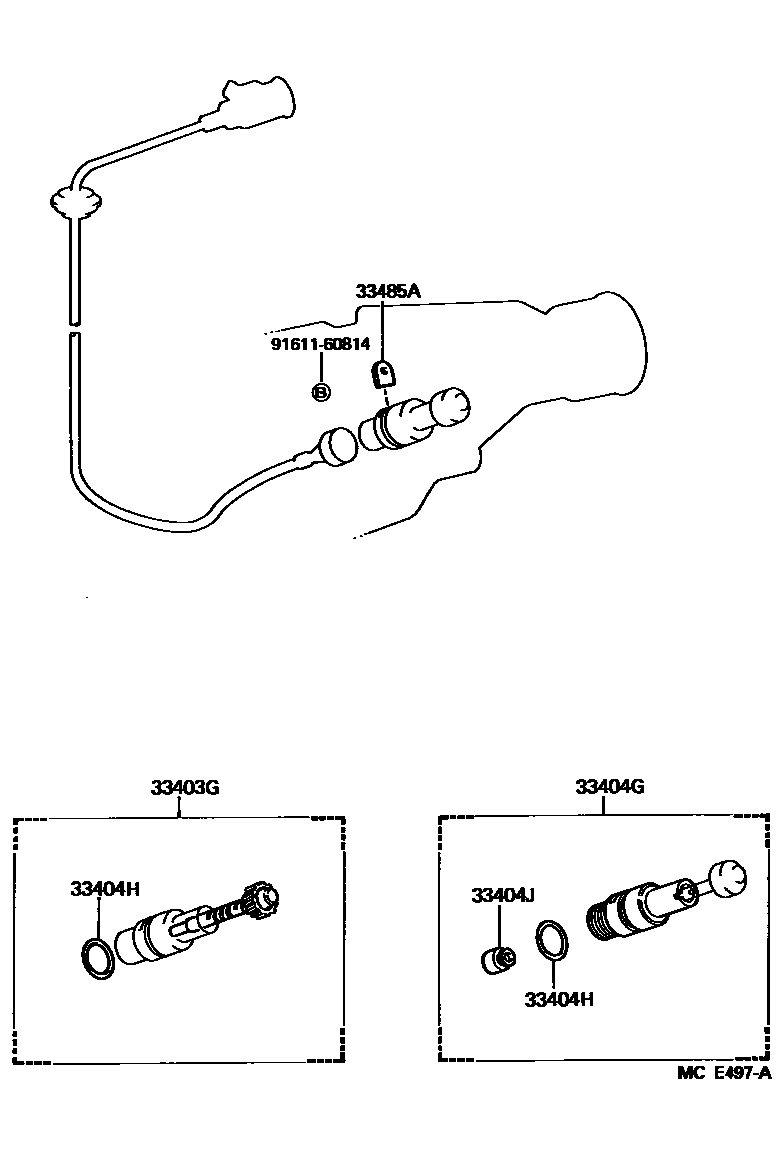

Toyota HILUX 速度表从动齿轮(ATM) EPC diagram — MCE497A
速度表从动齿轮(ATM) — MCE497A (198808 – 999999)
Toyota HILUX 速度表从动齿轮(ATM) EPC diagram — MCP944
速度表从动齿轮(ATM) — MCP944 (199108 – 199408)

PNC and OE references

PNCPart nameOE numbers
33403GSpeedometer driven gear sub-assembly (ATM)33403-29245 · 33403-39185 · 33403-39205 · 33403-69135 · 33482-39315 · 33482-39375 · 33482-39395
33404GSpeedometer shaft sleeve sub-assembly (ATM)33404-30040
33404HO-ring (for automatic transmission speedometer shaft sleeve)90301-18004
33404JOil seal (for automatic transmission speedometer shaft sleeve)90310-09001
33485ASpeedometer sleeve locking plate (ATM)33485-30020
