Toyota HILUX Oil Filter — Figure 1502

Toyota HILUX EPC diagram 1502, Oil Filter, with 5 images and 11 PNC and OE references.

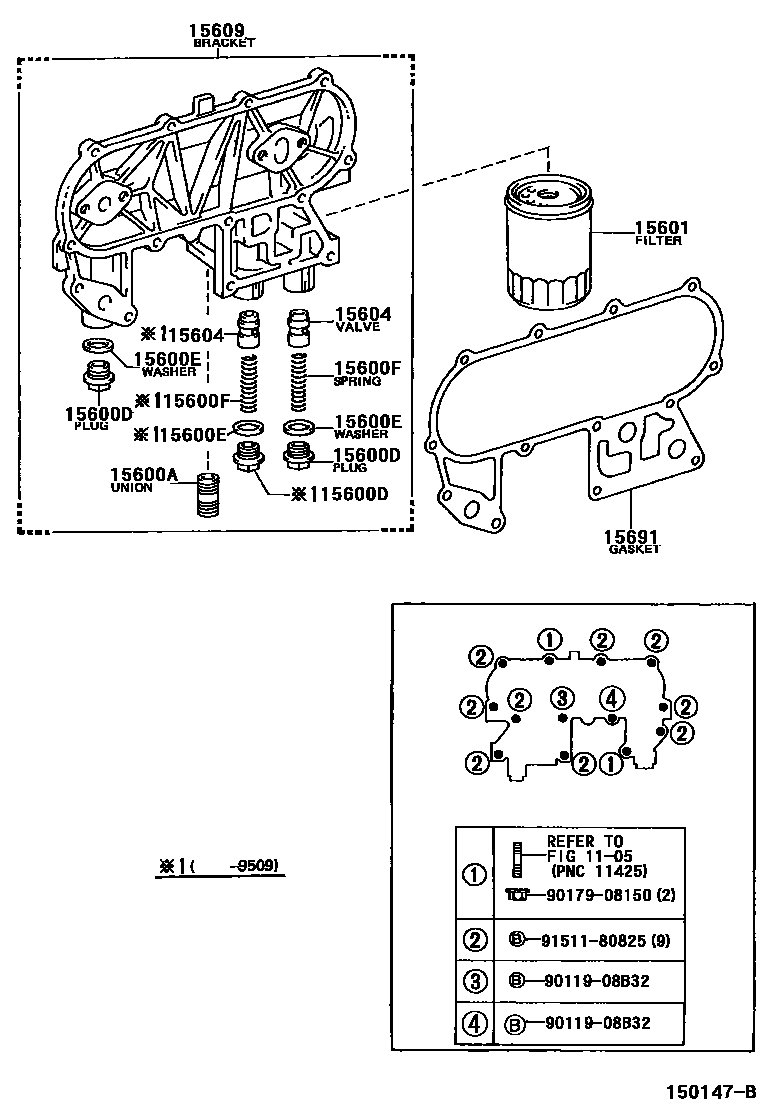

Toyota HILUX Oil Filter EPC diagram — 150147B
Oil Filter — 150147B (198808 – 199909)

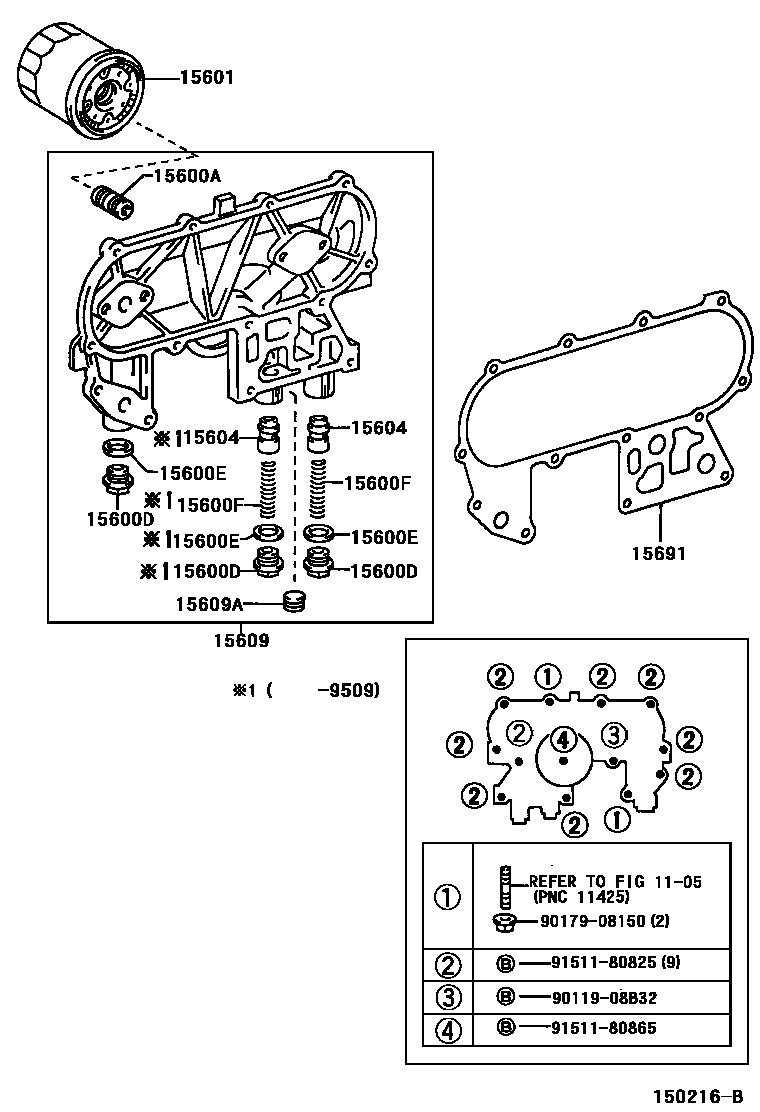

Toyota HILUX Oil Filter EPC diagram — 150216B
Oil Filter — 150216B (199703 – 999999)

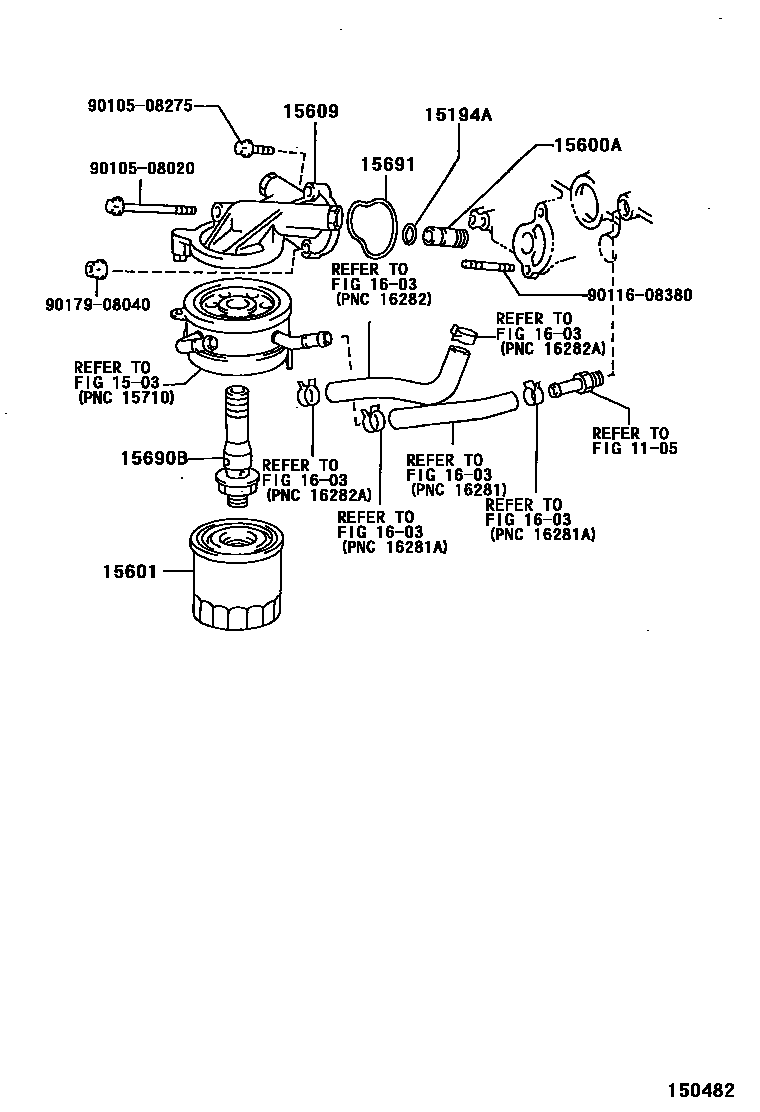

Toyota HILUX Oil Filter EPC diagram — 150482
Oil Filter — 150482 (200105 – 999999)
Toyota HILUX Oil Filter EPC diagram — MA6093A
Oil Filter — MA6093A (198808 – 999999)

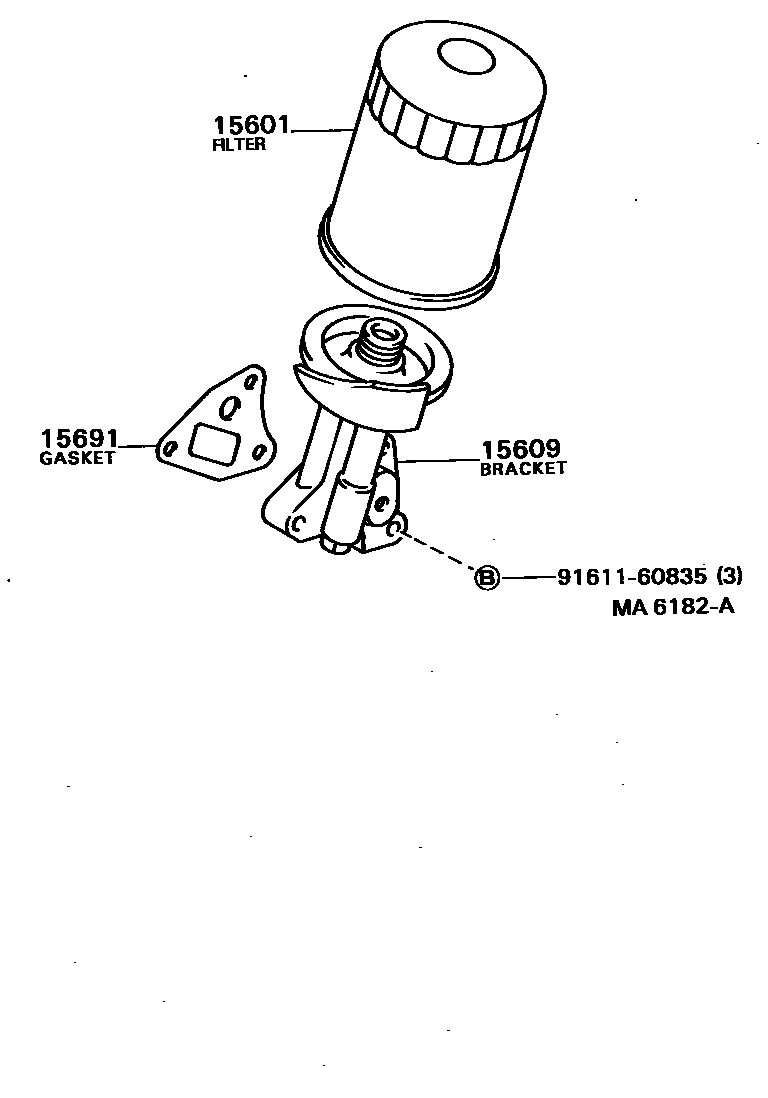

Toyota HILUX Oil Filter EPC diagram — MA6182A
Oil Filter — MA6182A (198808 – 999999)

PNC and OE references

PNCPart nameOE numbers
15194AO-ring96721-24018
15600AConnector (for oil filter)15116-54010 · 90404-19011 · 90404-19017 · 90404-20173
15600DScrew plug (for oil filter)90341-18015
15600EGasket (for oil filter)90430-18001 · 90430-18011 · 90430-18021 · 90430-18029
15600FCompression spring (for oil filter)90501-16026
15601Oil filter sub-assembly15600-41010 · 15601-33021 · 15601-44011 · 90915-10002 · 90915-20001 · 90915-20003
15604Oil safety valve sub-assembly15131-54010
15609Oil filter bracket sub-assembly15609-54013 · 15609-54014 · 15609-54043 · 15609-71011 · 15609-75020 · 15671-73020
15609ATapered thread plug (for oil filter holder)90344-54004
15690BOil cooler pressure reducing valve assembly15690-50010
15691oil filter gasket15691-71010 · 15691-71011 · 15692-54030 · 15692-54050 · 15692-75011
