Toyota HILUX Manifold — Figure 1701

Toyota HILUX EPC diagram 1701, Manifold, with 5 images and 37 PNC and OE references.

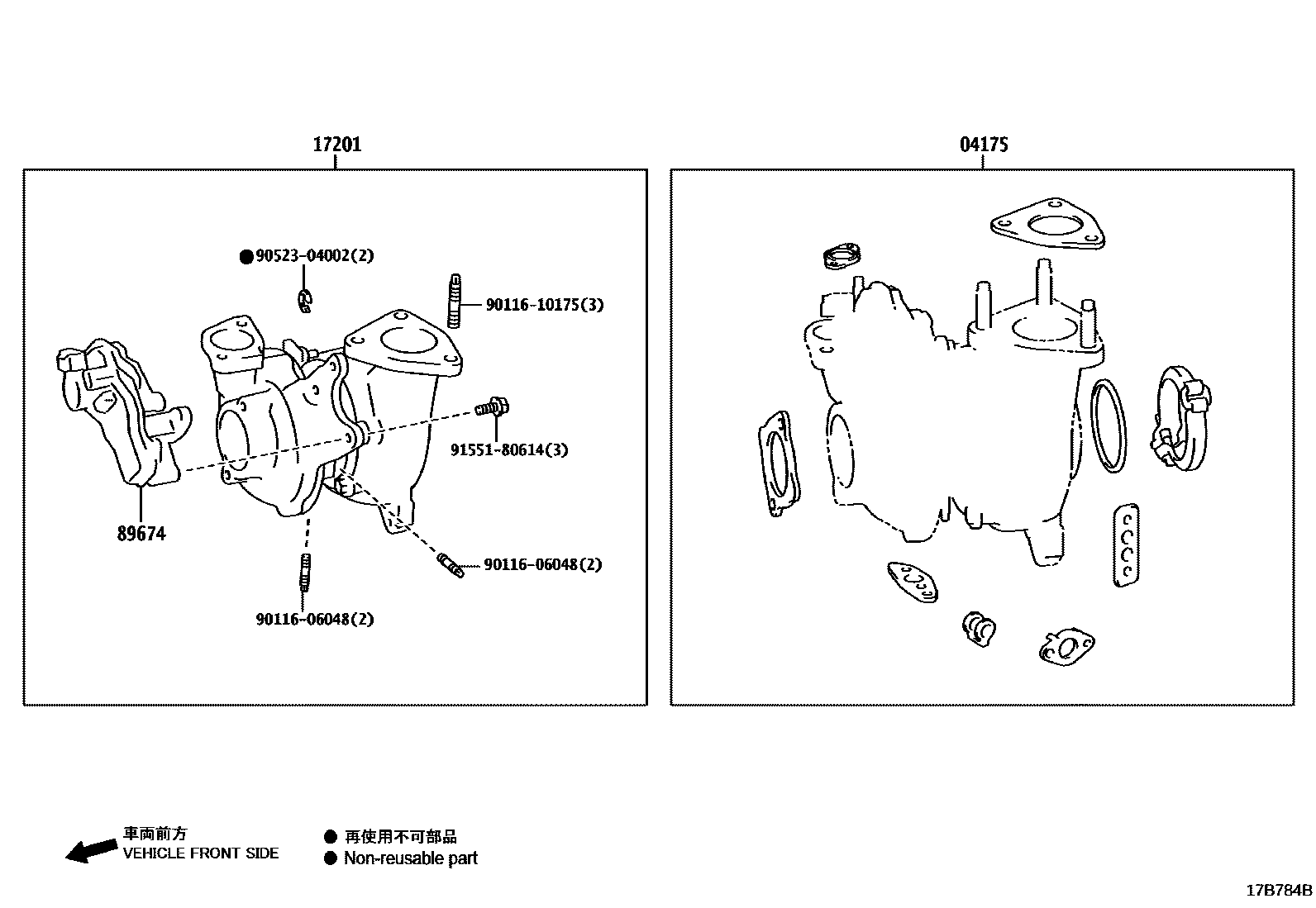

Toyota HILUX Manifold EPC diagram — 17B784B
Manifold — 17B784B (202108 – 999999)

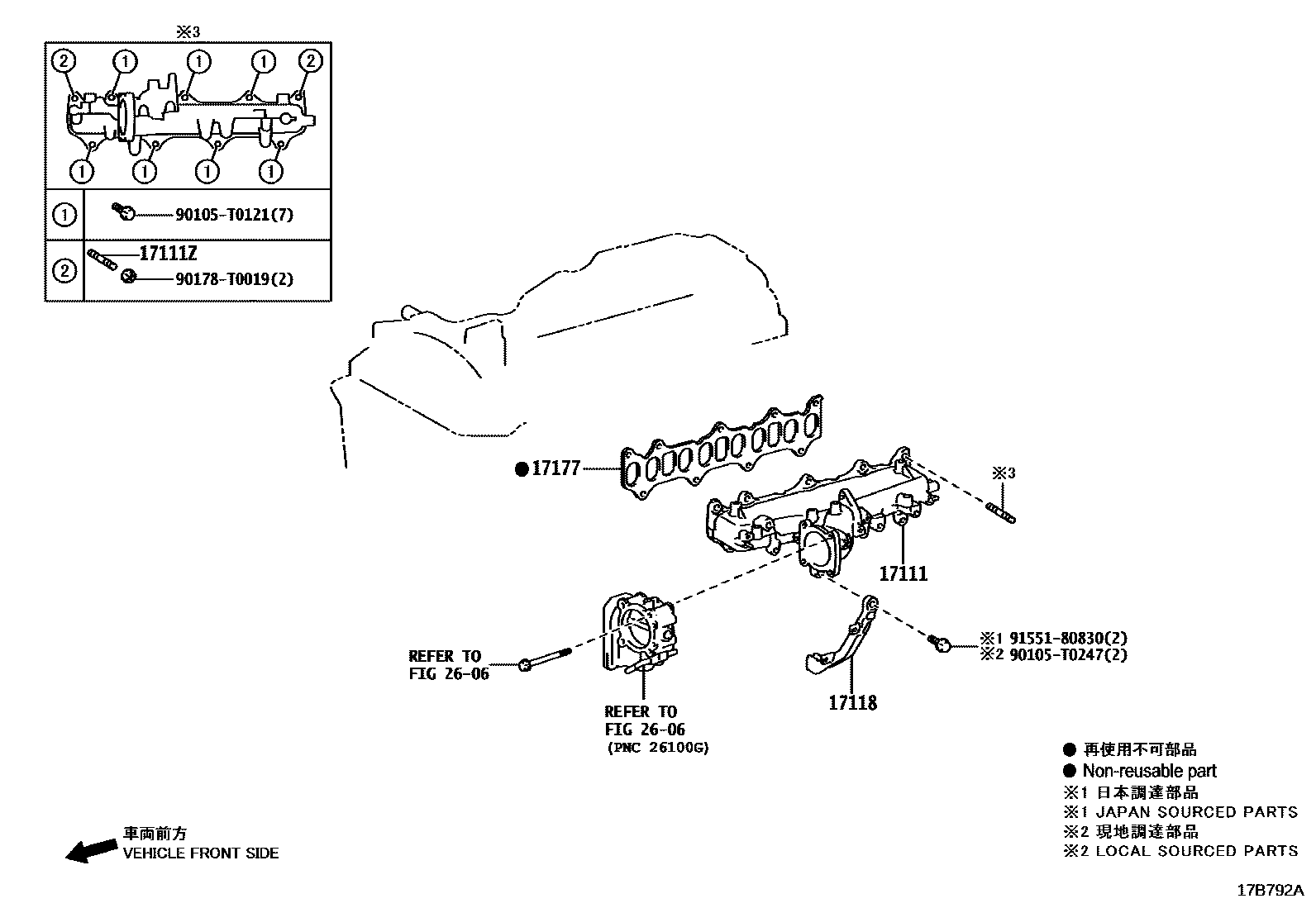

Toyota HILUX Manifold EPC diagram — 17B792A
Manifold — 17B792A (202108 – 999999)

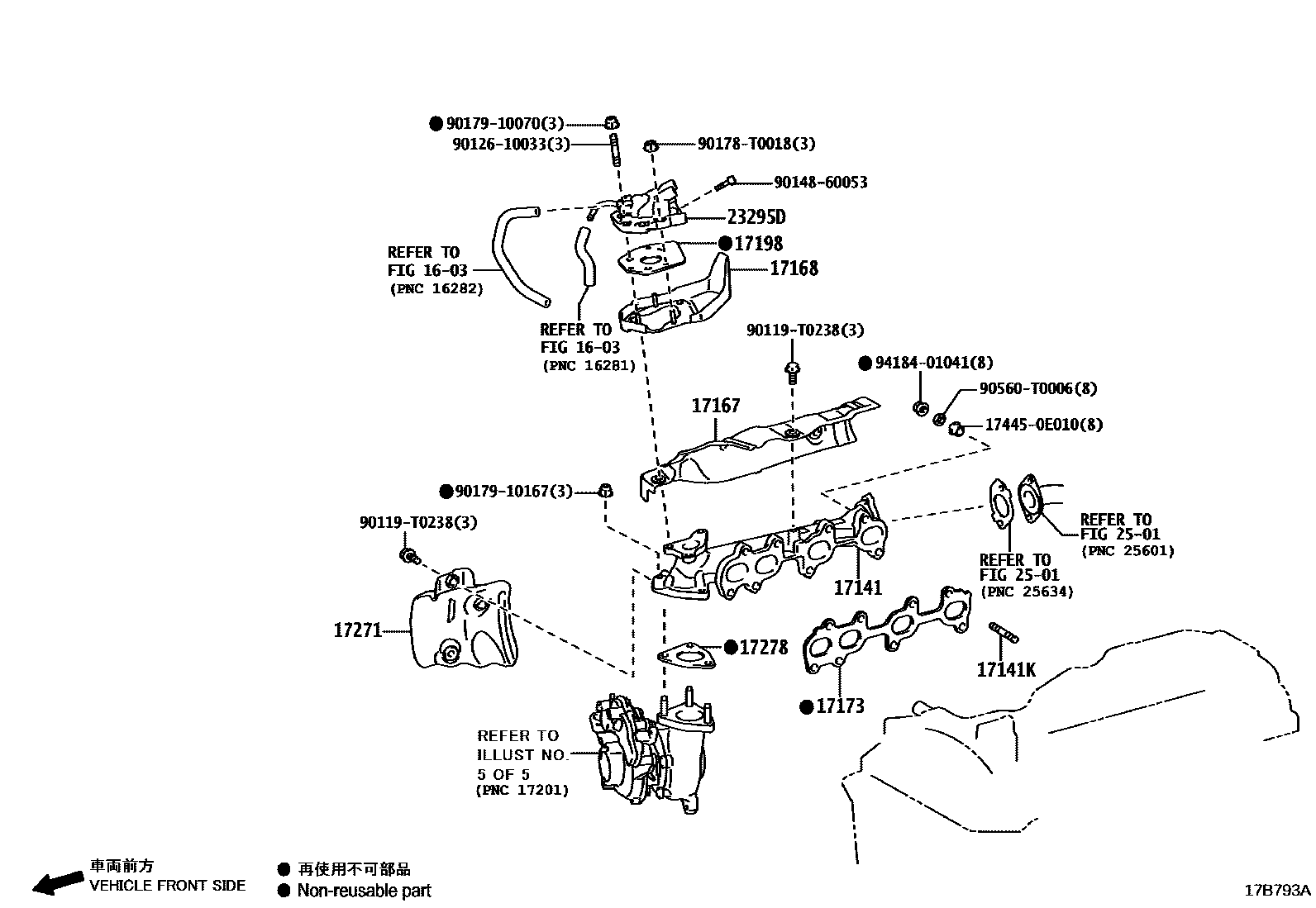

Toyota HILUX Manifold EPC diagram — 17B793A
Manifold — 17B793A (202108 – 999999)

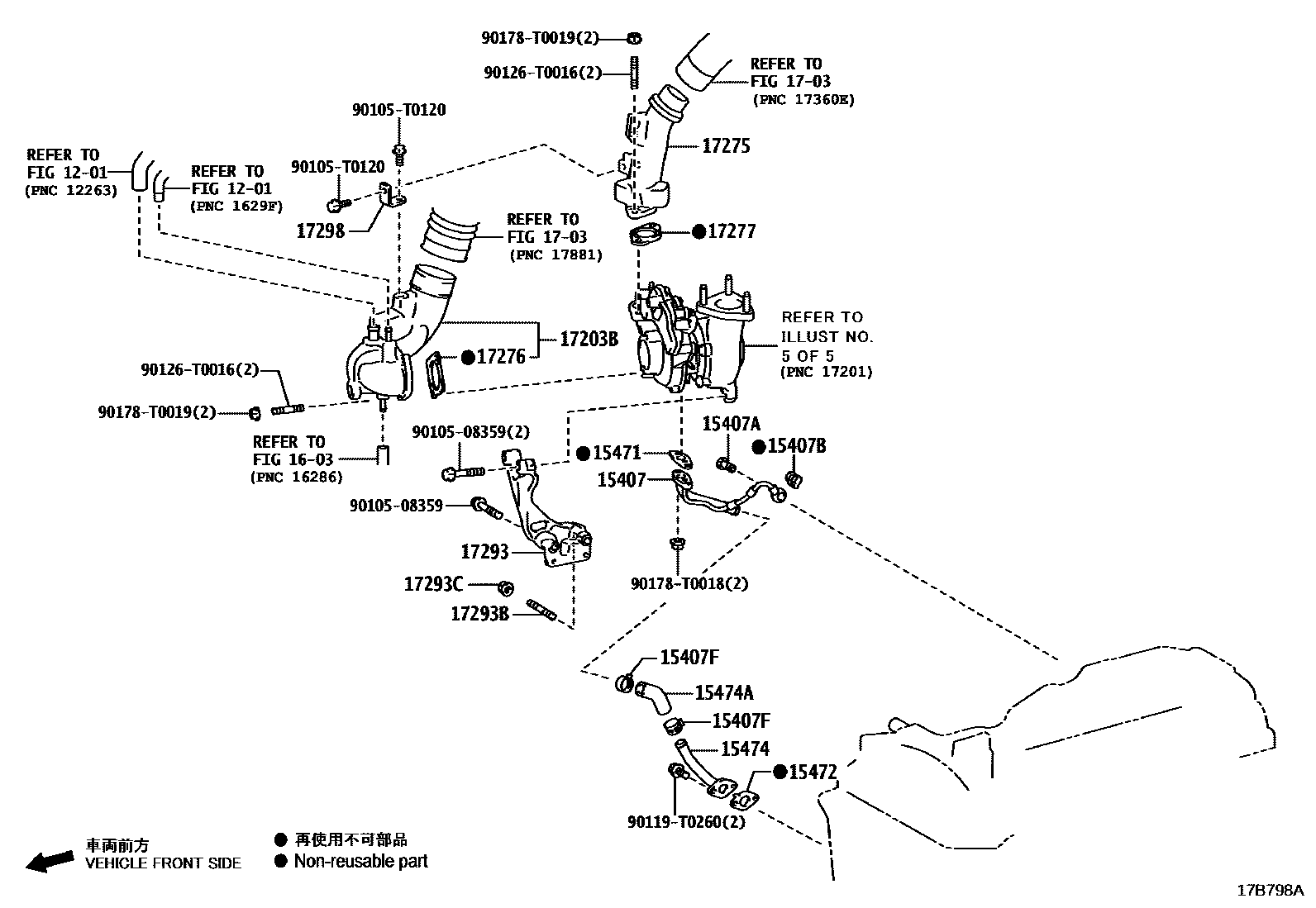

Toyota HILUX Manifold EPC diagram — 17B798A
Manifold — 17B798A (202108 – 999999)

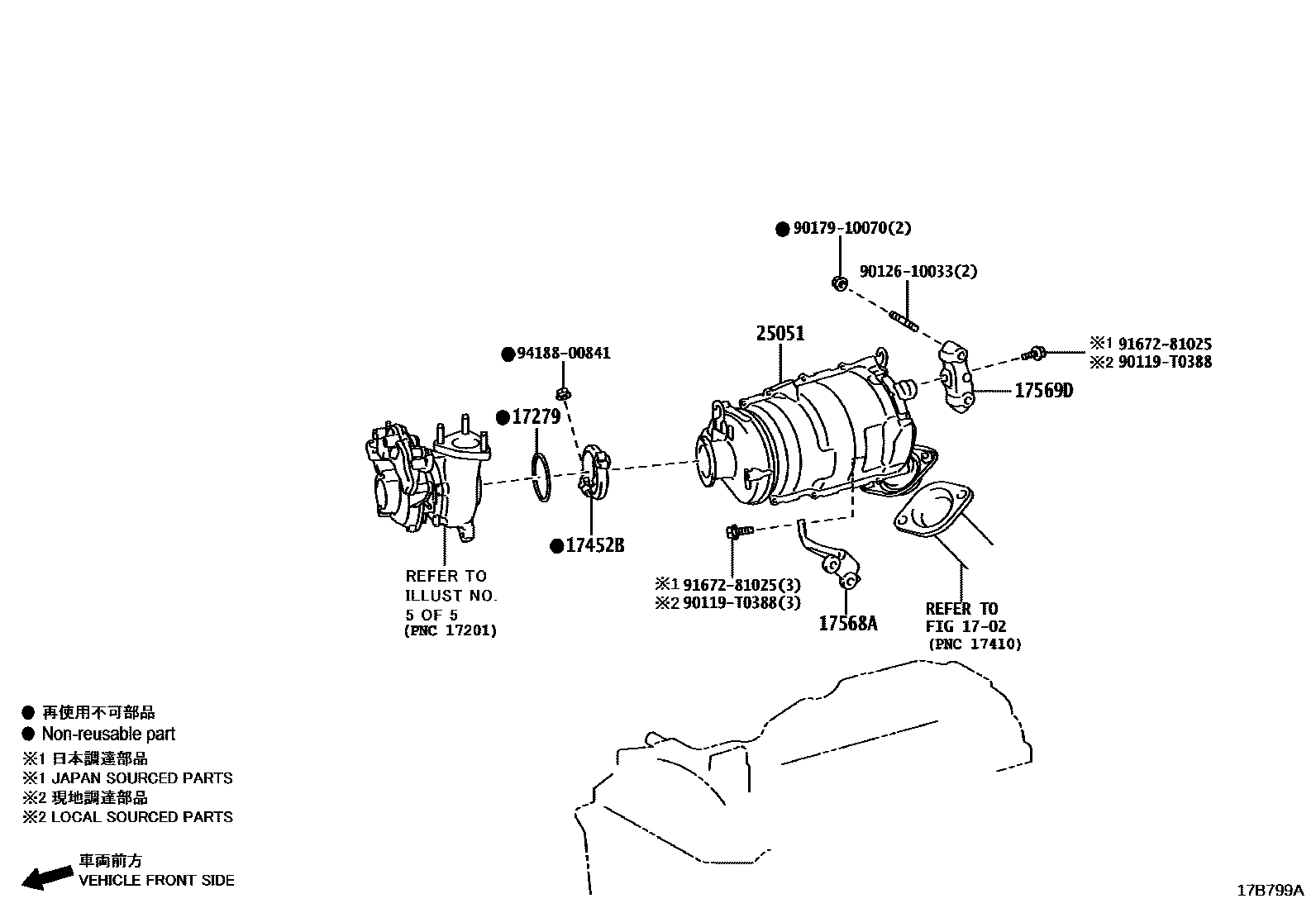

Toyota HILUX Manifold EPC diagram — 17B799A
Manifold — 17B799A (202108 – 999999)

PNC and OE references

PNCPart nameOE numbers
04175Turbocharger gasket assembly04175-0E050
15407Turbine oil inlet pipe sub-assembly15407-0E020
15407AConnector bolt (for turbine oil inlet pipe)90401-T0004
15407BGasket (for turbine oil inlet pipe)90430-T0006
15407FOil hose clamp or clamp96137-42501
15471Turbine oil inlet pipe gasket15471-0E010
15472No. 1 turbine oil outlet pipe gasket15472-0E010
15474Turbine oil outlet pipe15474-0E010
15474ATurbine oil outlet hose15491-0E010
17111Intake Manifold17101-0E011 · 17101-11391
17111ZStud bolts (for intake manifold to cylinder head)90116-T0011 · 92122-80822
17118Manifold stays17118-0E010
17141exhaust manifold17141-0E020
17141KStud bolts (for exhaust manifold to cylinder head)90126-10034
17167Exhaust manifold No. 1 heat shield17167-0E020
17168Exhaust manifold No.2 insulation pad17168-0E010
17173Gasket (exhaust manifold to cylinder head)17173-08010 · 17173-0E010
17177No. 1 gasket (intake manifold to cylinder head)17177-0E010
17198No. 2 exhaust manifold gasket17198-0E010
17201Turbocharger sub-assembly17201-11110
17203BCompressor oil inlet elbow sub-assembly17203-0E010
17271No. 1 turbine vibration isolation pad17271-0E010
17275Compressor oil outlet elbow17275-0E050
17276Compressor oil inlet gasket17276-0E010
17277Compressor oil outlet gasket17277-0E030
17278Gasket (turbo to exhaust manifold)17278-0E011
17279Turbine outlet elbow gasket17279-11020
17293Turbocharger stay17293-0E040
17293BBolt (for turbocharger stay)92122-80855
17293CNut (for turbocharger stay)90178-T0019 · 94151-80800
17298Compressor elbow brace17298-0E010
17452BToyota part17452-0E010
17568AToyota part17568-0E010
17569DToyota part17569-0E020
23295DToyota part23295-0E030 · 23295-11040
25051Exhaust manifold three-way catalytic converter sub-assembly25051-0E140
89674Toyota part89674-71021
