Toyota HILUX fuel filter — Figure 2302

Toyota HILUX EPC diagram 2302, fuel filter, with 2 images and 13 PNC and OE references.

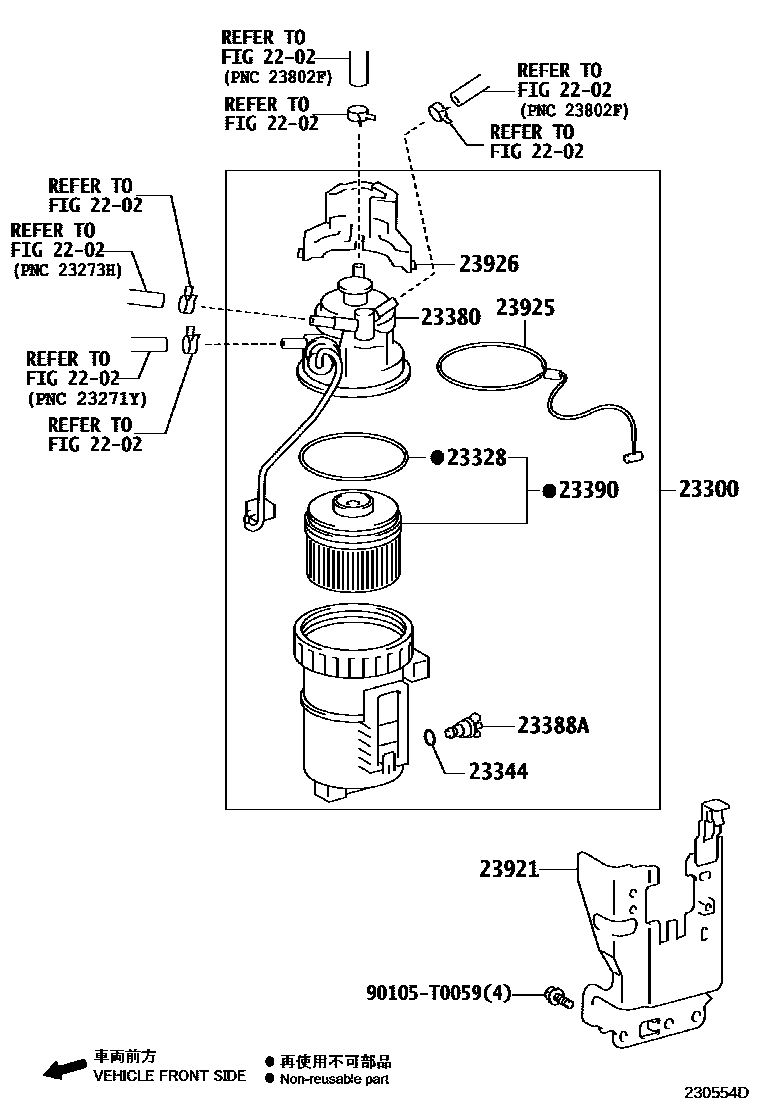

Toyota HILUX fuel filter EPC diagram — 230554D
fuel filter — 230554D (201708 – 999999)

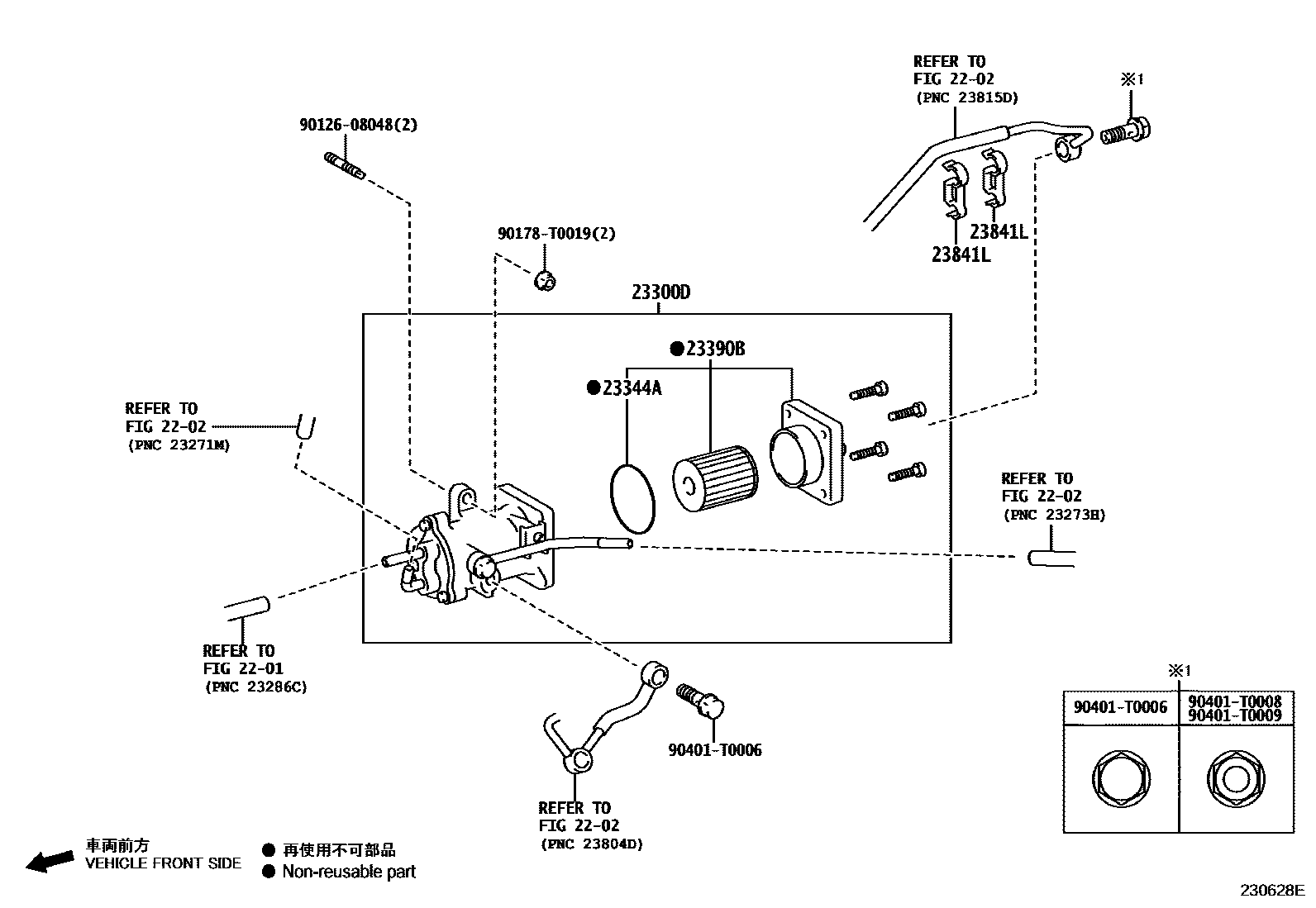

Toyota HILUX fuel filter EPC diagram — 230628E
fuel filter — 230628E (201708 – 999999)

PNC and OE references

PNCPart nameOE numbers
23300fuel filter assembly23300-0L091
23300DFuel filter assembly (for diesel engine)23300-0E010 · 23300-0E011
23328Gasket (for fuel filter)23344-0L070
23344Clamp nut gasket (for fuel filter)23344-0L041
23344AToyota part23344-0E010
23380Fuel filter cover assembly23380-0L091
23388AFuel filter drain plug23388-0L041
23390Fuel filter element assembly23390-0L090
23390BToyota part23390-0E010 · 23390-0E011
23841LToyota part23841-0E010
23921Fuel filter support23921-0L210
23925fuel filter support stay23925-0L020
23926No. 2 fuel filter support bracket23926-0L020
