Toyota HILUX 喷油泵总成 — Figure 2202

Toyota HILUX EPC diagram 2202, 喷油泵总成, with 3 images and 32 PNC and OE references.

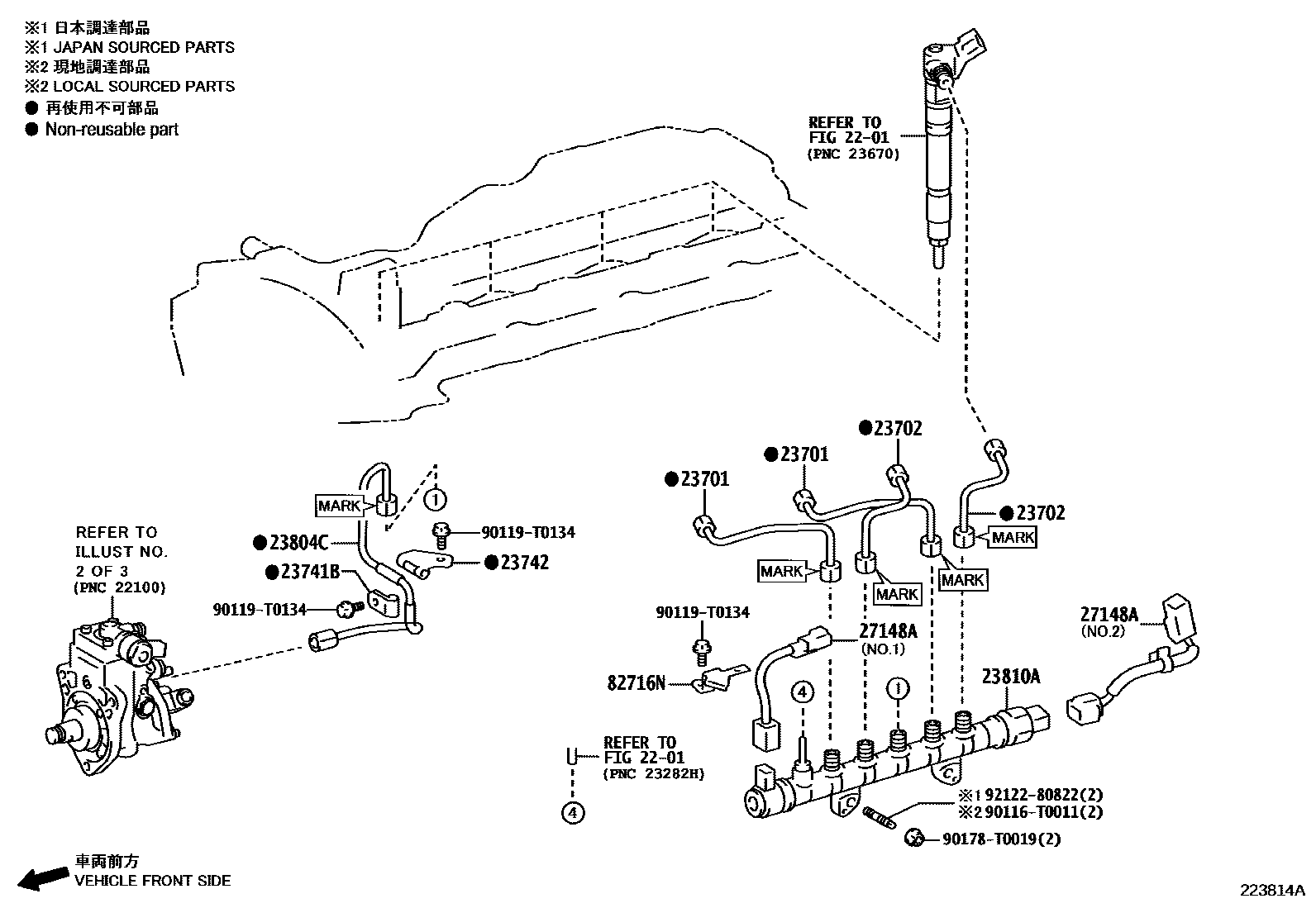

Toyota HILUX 喷油泵总成 EPC diagram — 223731C
喷油泵总成 — 223731C (201708 – 999999)

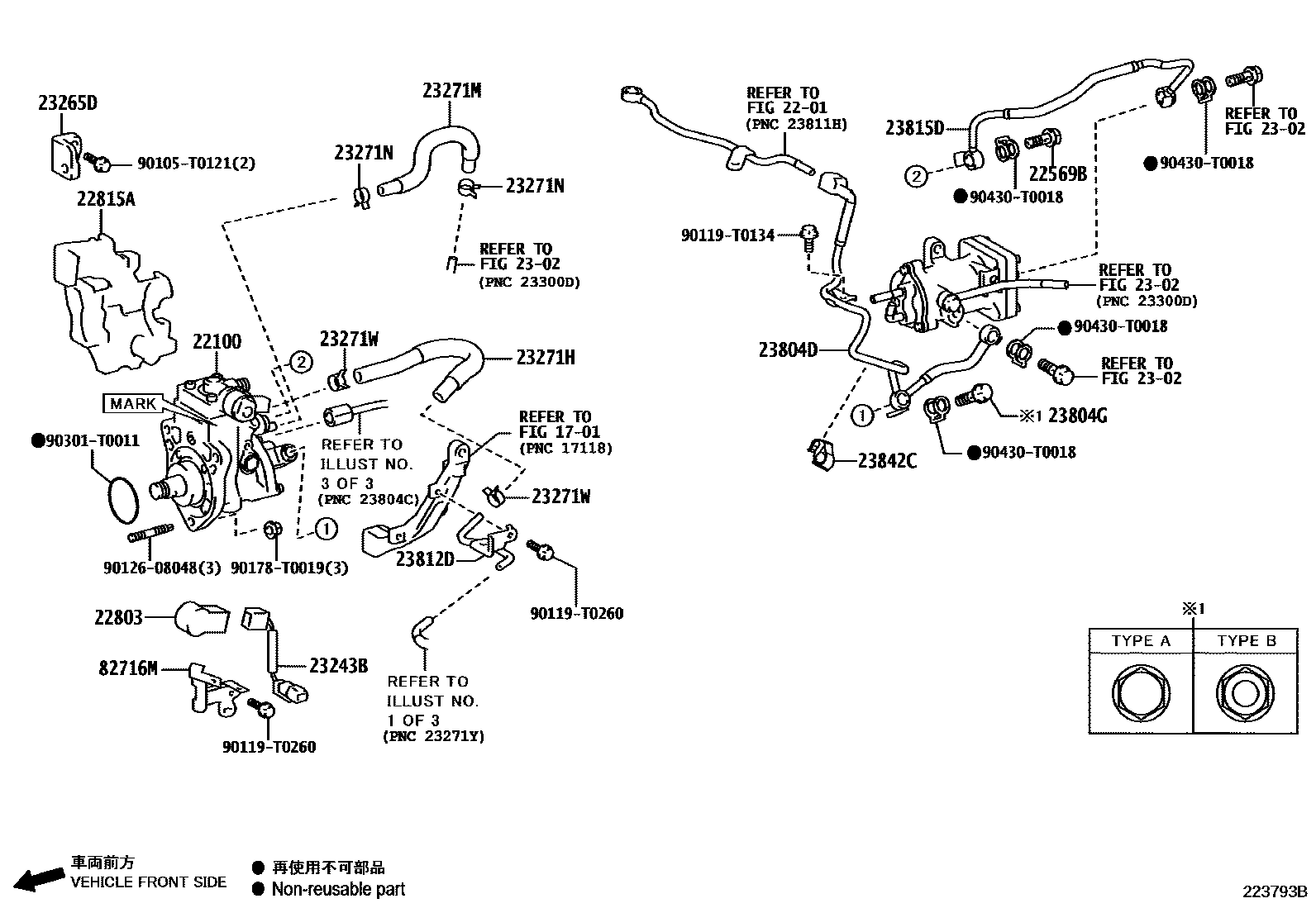

Toyota HILUX 喷油泵总成 EPC diagram — 223793B
喷油泵总成 — 223793B (201708 – 999999)

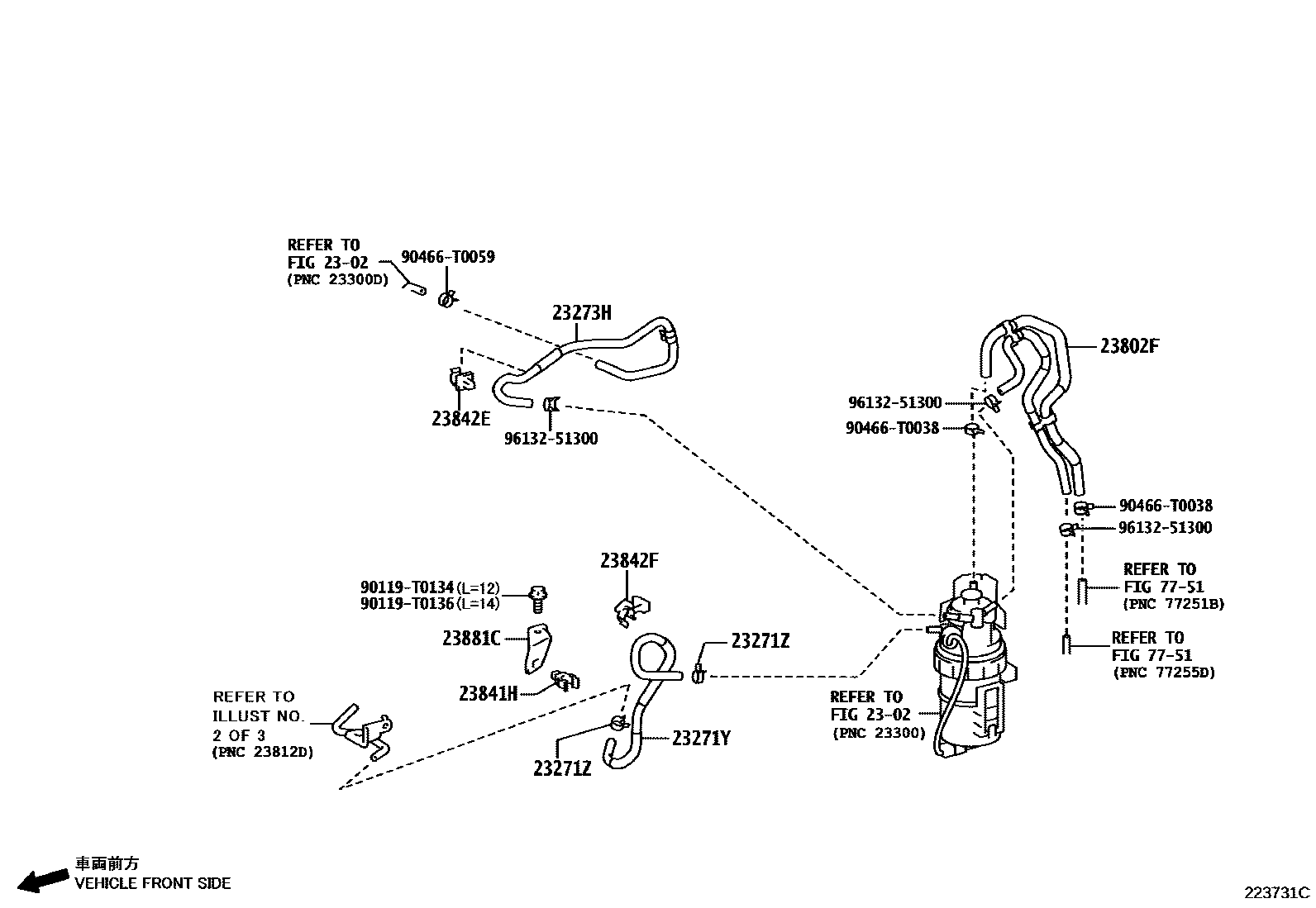

Toyota HILUX 喷油泵总成 EPC diagram — 223814A
喷油泵总成 — 223814A (201708 – 999999)

PNC and OE references

PNCPart nameOE numbers
22100Fuel injection pump or fuel supply pump assembly22100-0E010
22569BToyota part22569-0E010
22803Fuel injection pump cover sub-assembly22803-0E010
22815AFuel injection pump vibration isolation pad22815-0E010 · 22815-0E011
23243BFuel pump motor wiring harness23243-0E010
23265DNo. 1 fuel pump bracket23265-0E010
23271HNo. 1 fuel hose23271-0E010 · 23271-0E011
23271Mfuel hose23273-0E010
23271NHose clip90466-T0015 · 96136-41501
23271WClamp (for No. 1 fuel hose)96136-51801
23271YToyota part23271-0L140 · 23271-0L141
23271ZToyota part90466-T0023
23273HNo. 2 fuel hose23273-0L132
23701No. 1 fuel injection pipe sub-assembly23701-0E010 · 23701-0E011 · 23701-0E012
23702No. 2 fuel injection pipe sub-assembly23702-0E010 · 23702-0E011 · 23702-0E012
23741BFuel injection pipe clamp23741-0E010
23742No. 2 fuel injection pipe clamp23742-0E010
23802Ffuel hose23801-0L011
23804CFuel inlet pipe sub-assembly23804-0E010 · 23804-0E011 · 23804-0E012
23804DNo. 4 fuel pipe sub-assembly23816-0E010 · 23816-0E012 · 23816-0E013
23804GToyota part90401-T0006 · 90401-T0008
23810ACommon rail assembly23810-0E010 · 23810-0E011
23812DNo. 2 fuel pipe23812-0E010 · 23812-0E011
23815DNo. 3 fuel pipe23815-0E011 · 23815-0E012 · 23815-0E014
23841Hfuel hose clamp23841-0L010 · 23841-0L030
23842CNo. 2 fuel pipe clamp (for fuel injection pump)23842-11070 · 23842-11071
23842EToyota part23841-0L041 · 23841-0L061
23842FToyota part23842-0L010 · 23842-0L030
23881Cfuel hose bracket23881-0L010 · 23881-0L020
27148AConnection harness27148-0E020 · 27148-0E030
82716MToyota part82715-0KC90
82716NToyota part82715-0KD00
