Toyota HILUX Alternator — Figure 1903

Toyota HILUX EPC diagram 1903, Alternator, with 1 images and 16 PNC and OE references.

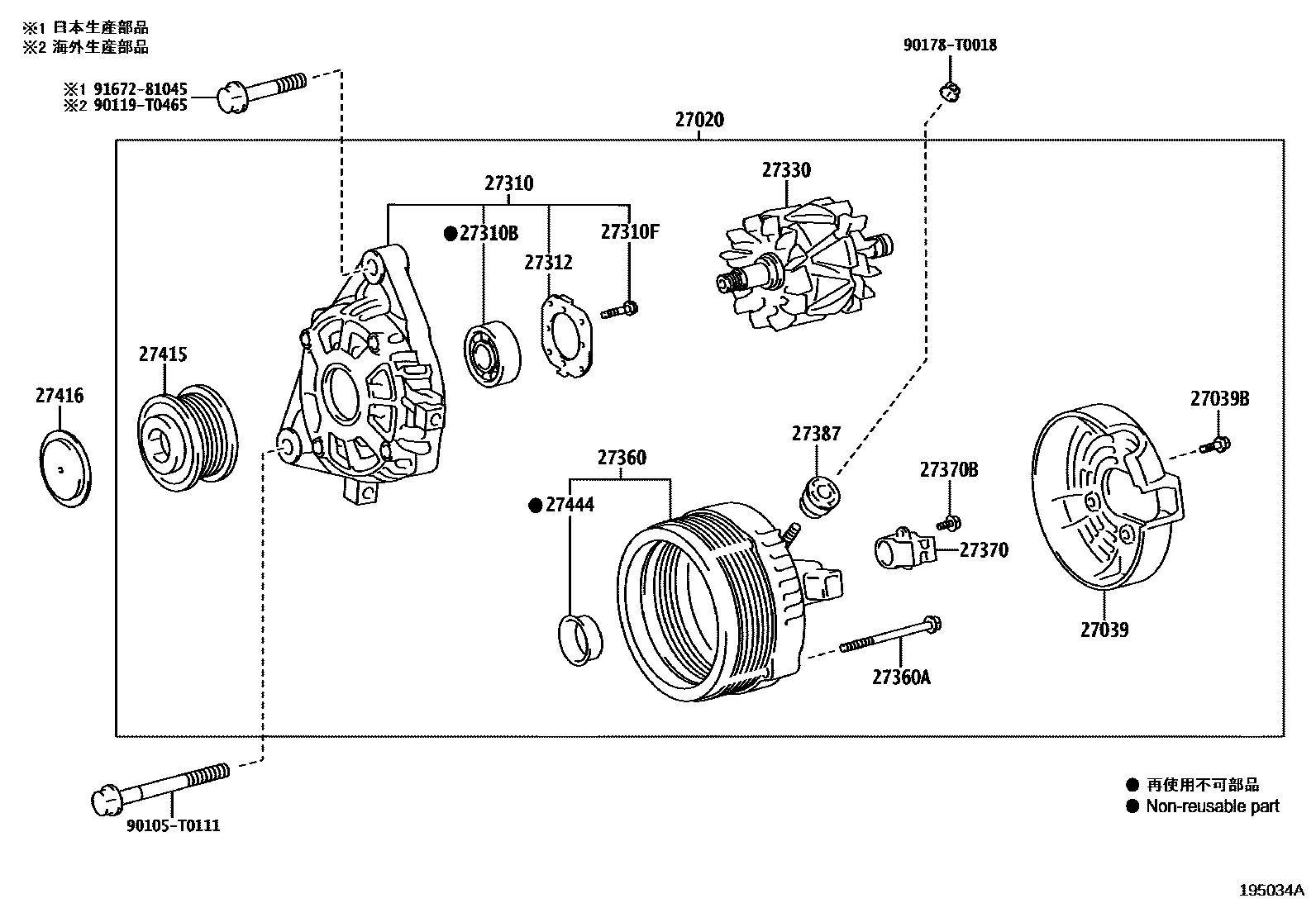

Toyota HILUX Alternator EPC diagram — 195034A
Alternator — 195034A (201708 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-0L110 · 27060-0L290
27039Alternator Rear End Cover27039-0V220
27039BToyota part90068-04046
27310Alternator Drive End Frame Assembly27310-0L140 · 27310-0L320
27310BBearing (for Alternator Drive End Frame)90068-10042 · 90068-10050
27310FToyota part90068-00022
27312Retainer Plate27312-0C020
27330Alternator Rotor Assembly27330-0L140
27360Alternator Stator Coil Assembly27360-0L140
27360AToyota part90068-04048
27370Alternator Brush Holder Assembly27370-0M040
27370BToyota part90068-00023
27387Terminal Insulator27387-0C020
27415PULLEY, ALTERNATOR W/CLUTCH27415-0L050
27416Generator pulley cover27416-0L050
27444Generator bearing cap seals27444-0Y180
