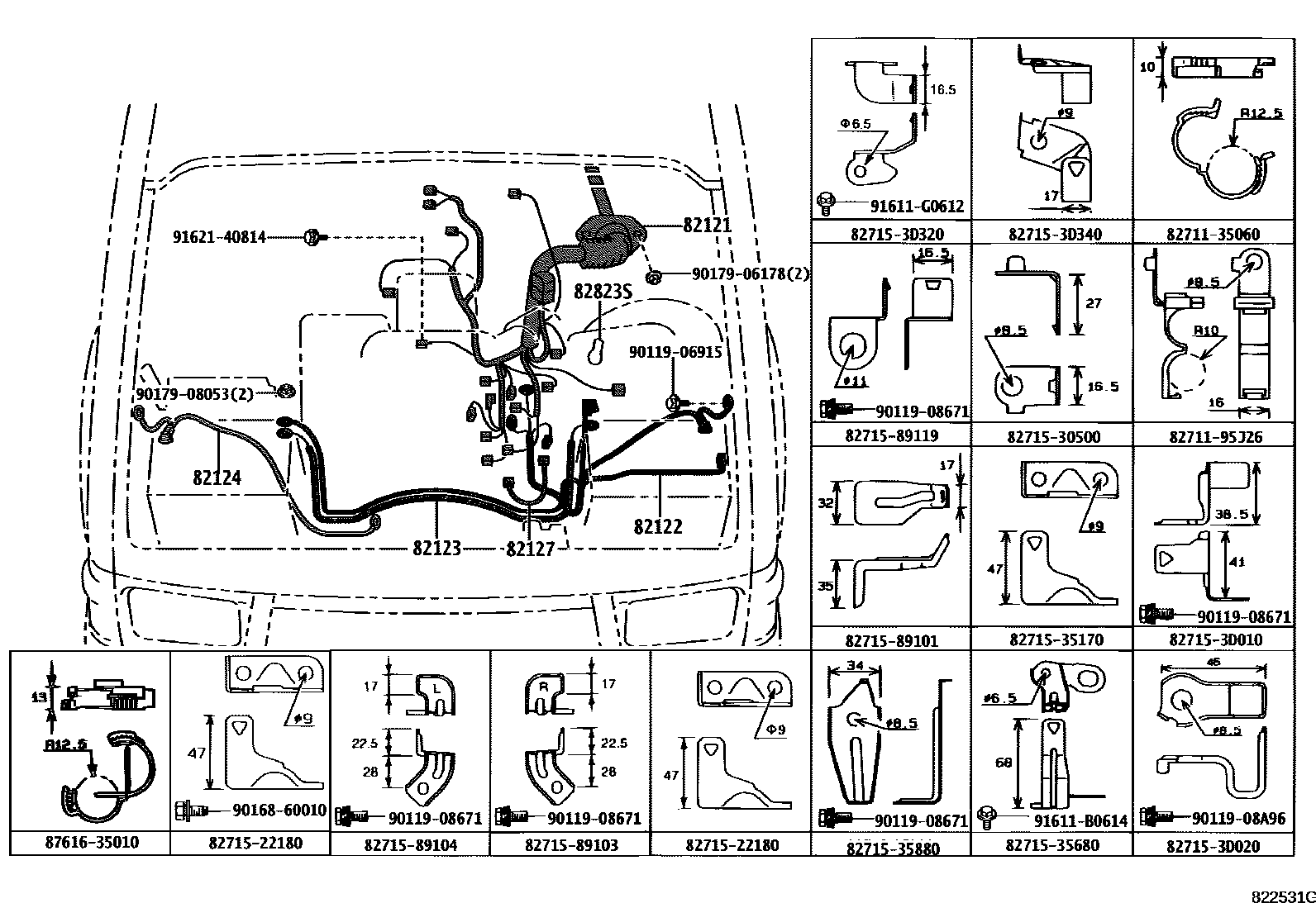

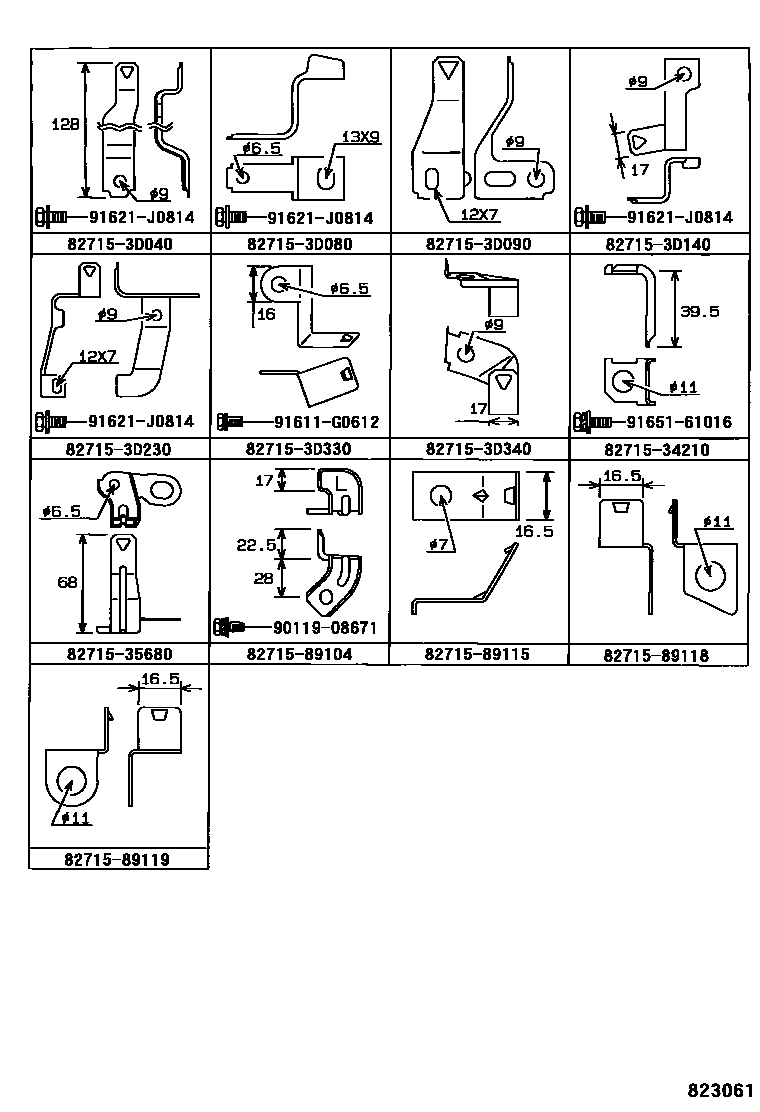

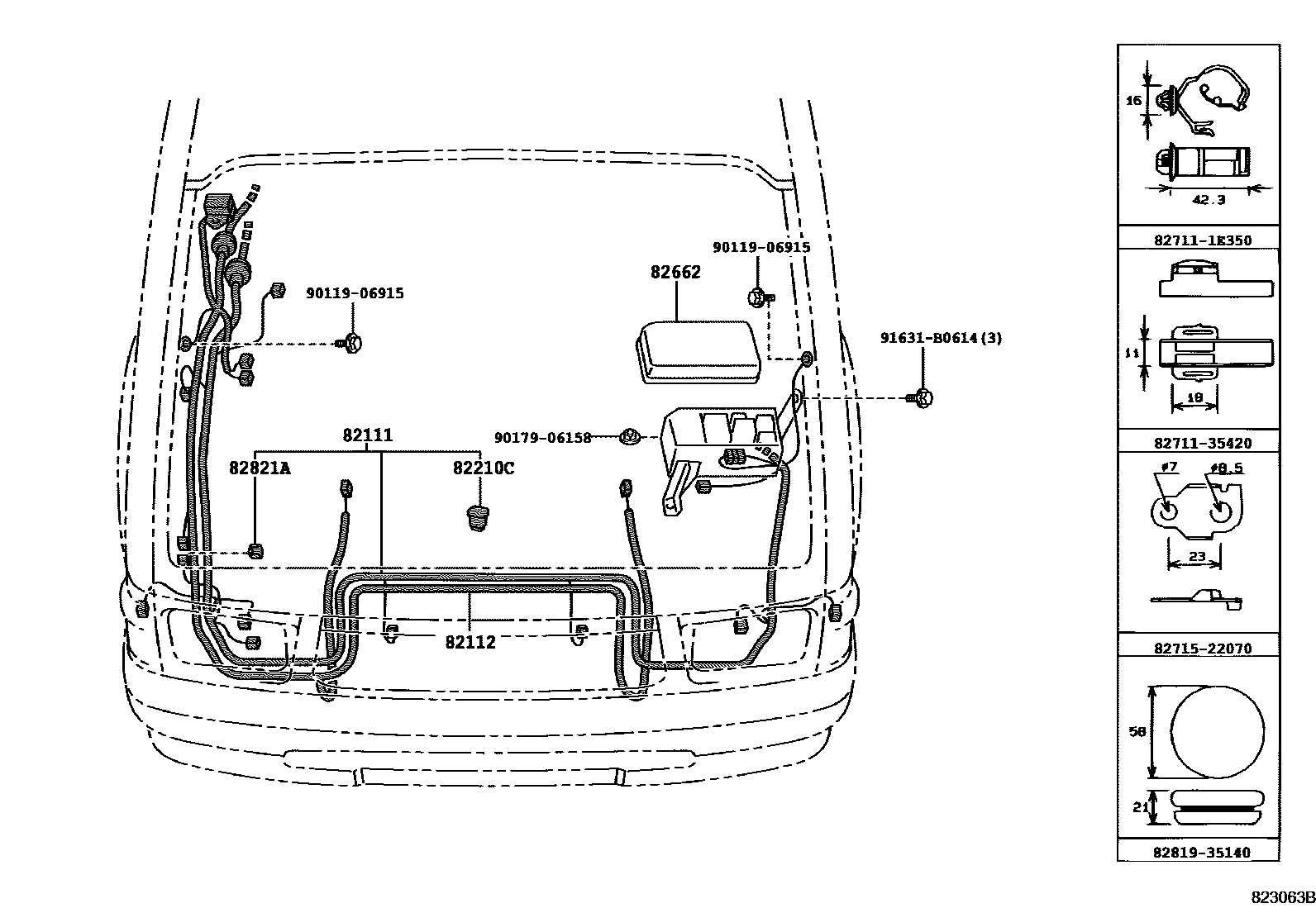

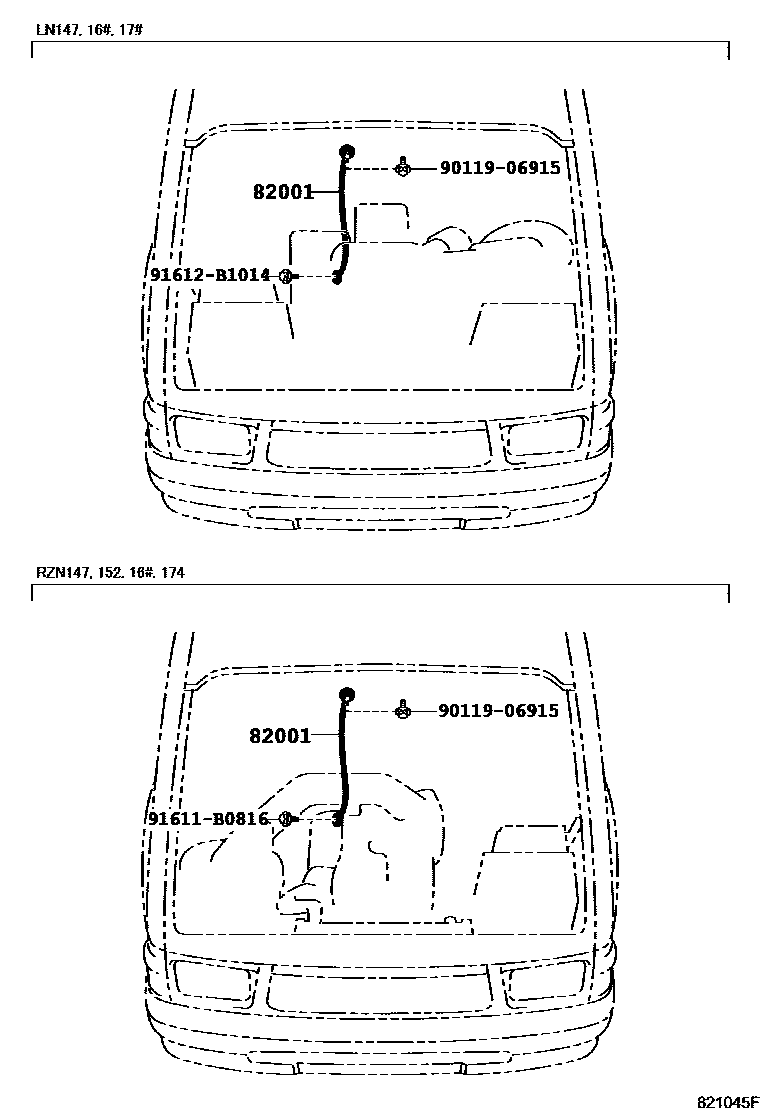

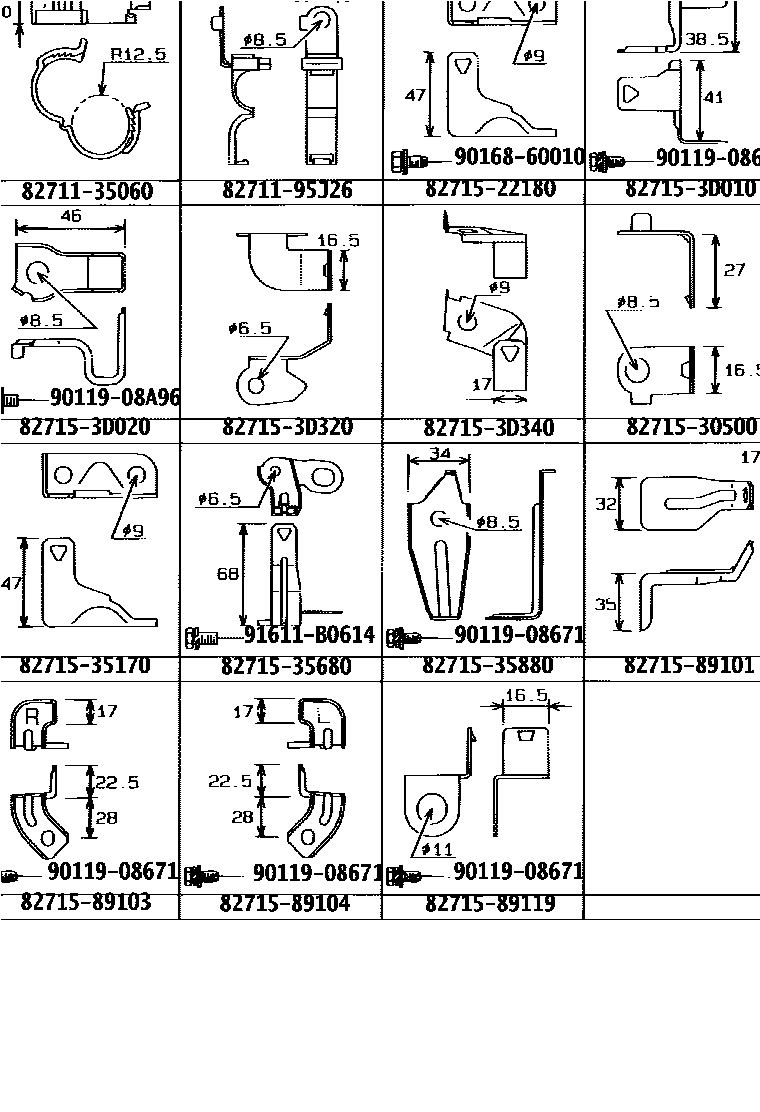

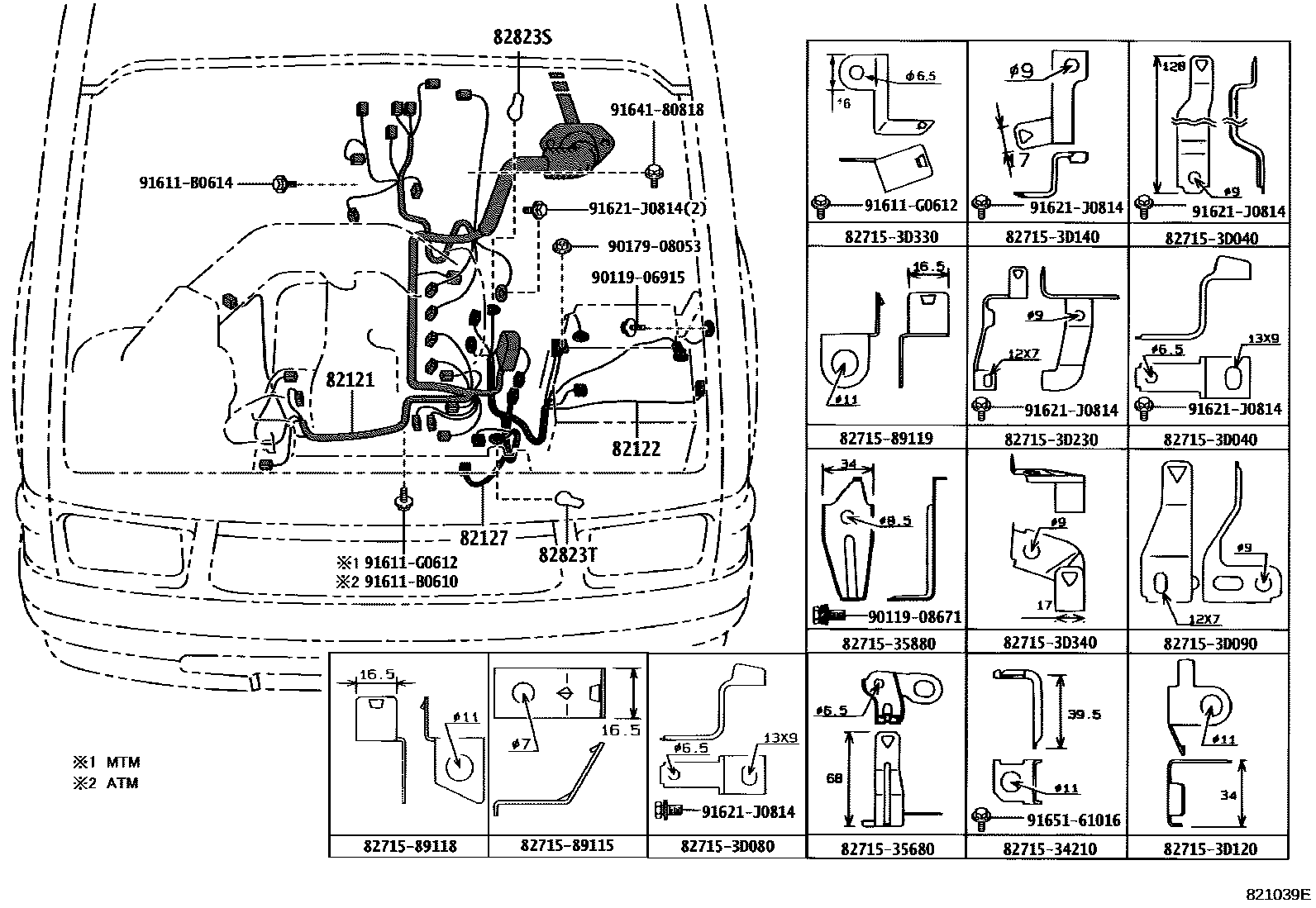

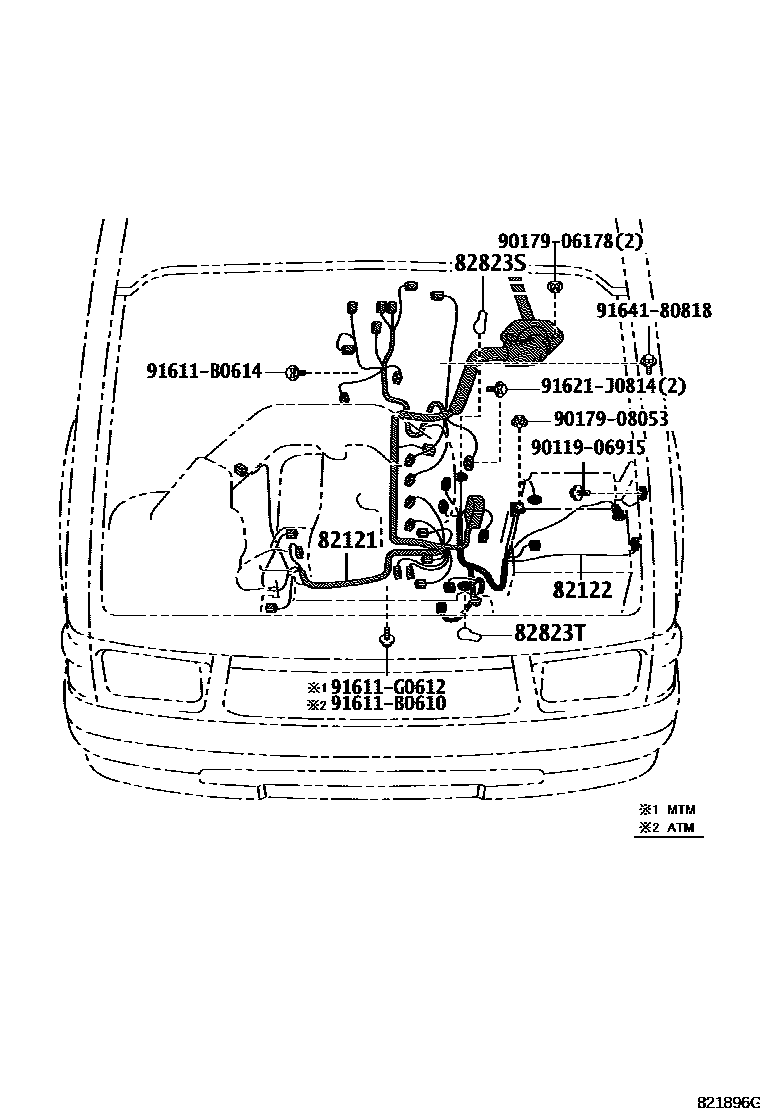

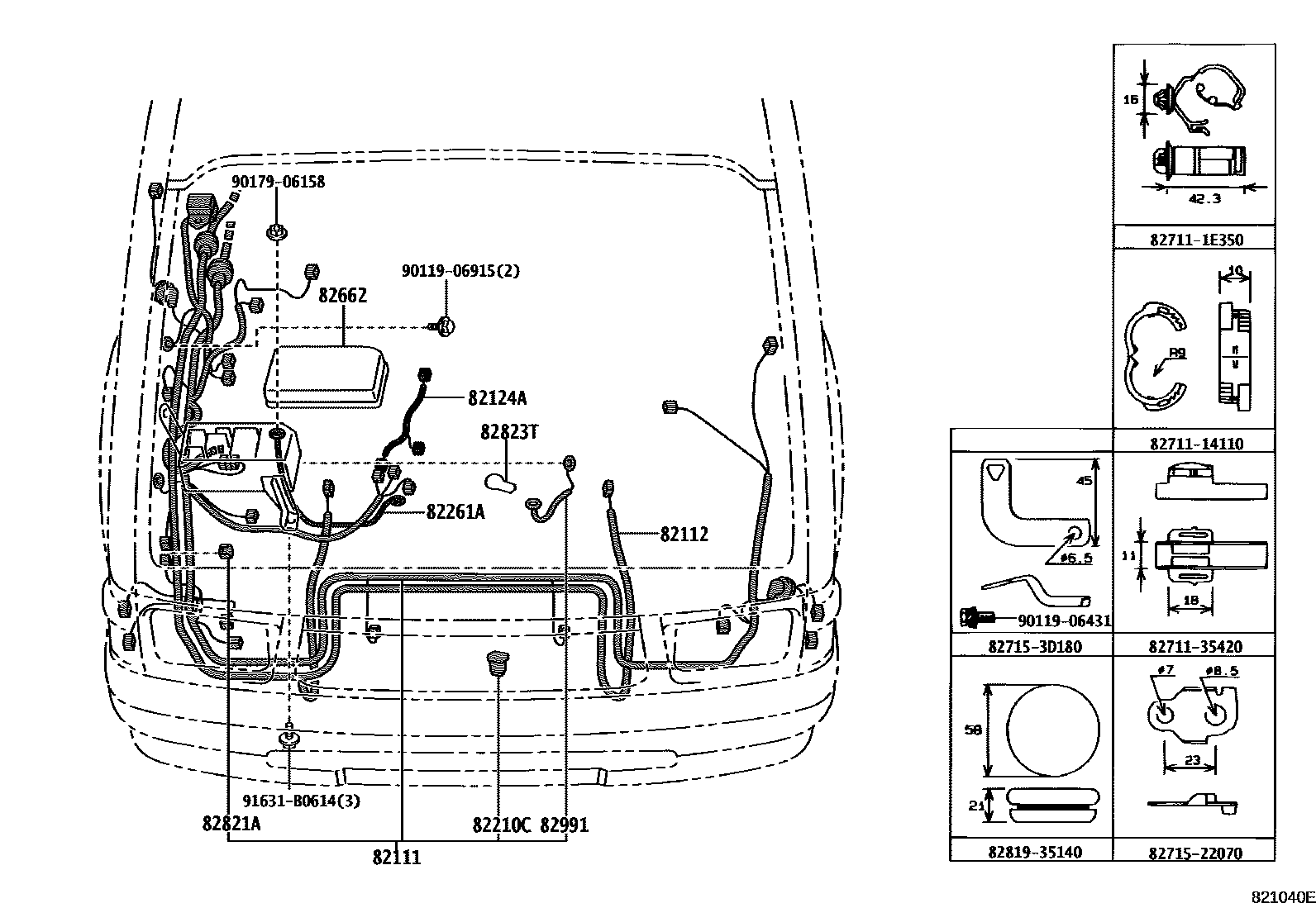

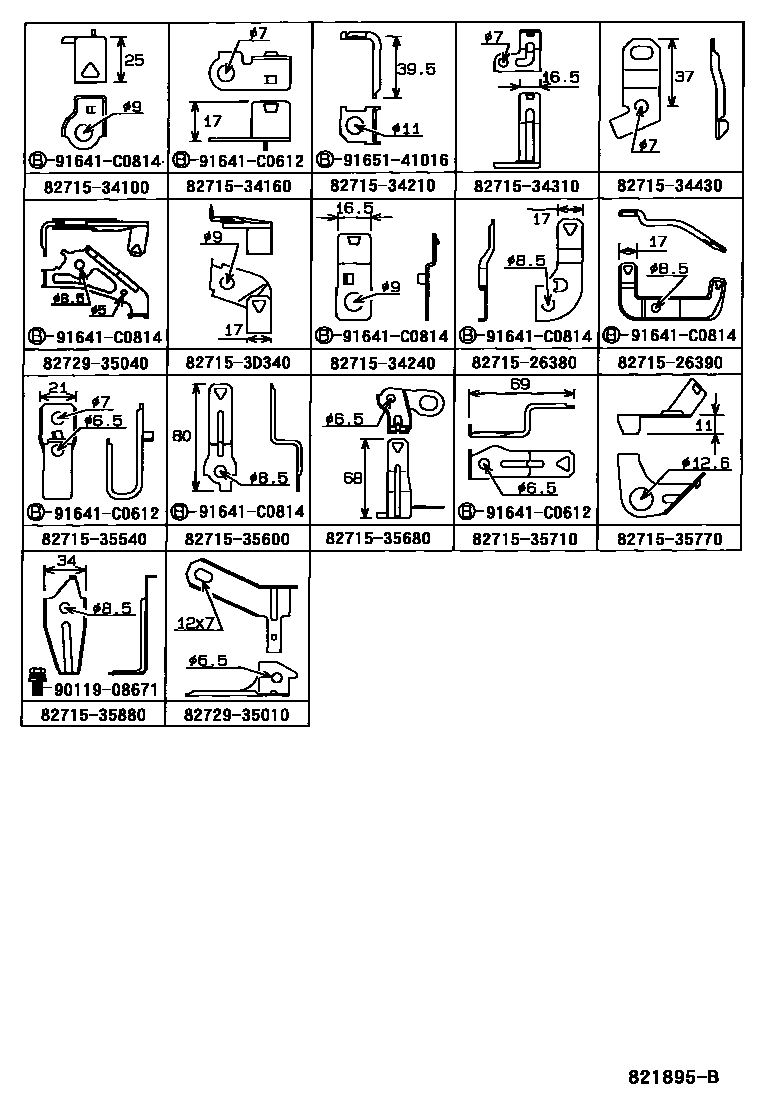

Toyota HILUX 线束和卡夹 — Figure 8202
Toyota HILUX EPC diagram 8202, 线束和卡夹, with 14 images and 32 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 82124-35160 · 82124-35170 · 82124-35190 |
| 82111 | Engine room main wiring harness | 82111-3D780 · 82111-3D781 · 82111-3D790 · 82111-3D791 · 82111-3D840 · 82111-3D870 · 82111-3D880 · 82111-3D890 · 82111-3G010 · 82111-3G020 · 82111-3G030 · 82111-3G040 · 82111-3G050 · 82111-3G060 · 82111-3G610 · 82111-3G611 · 82111-3G620 · 82111-3G621 · 82111-3G640 · 82111-3G641 · 82111-3G650 · 82111-3G651 · 82111-3G660 · 82111-3G661 · 82111-3G670 · 82111-3G671 · 82111-3G680 · 82111-3G690 · 82111-3G700 · 82111-3G710 · 82111-3G750 · 82111-3G760 · 82111-3G810 · 82111-3G820 · 82111-3G830 · 82111-3G840 · 82111-3M080 · 82115-35010 |
| 82112 | Engine room wiring harness No. 2 | 82112-35020 · 82112-35021 · 82112-35040 |

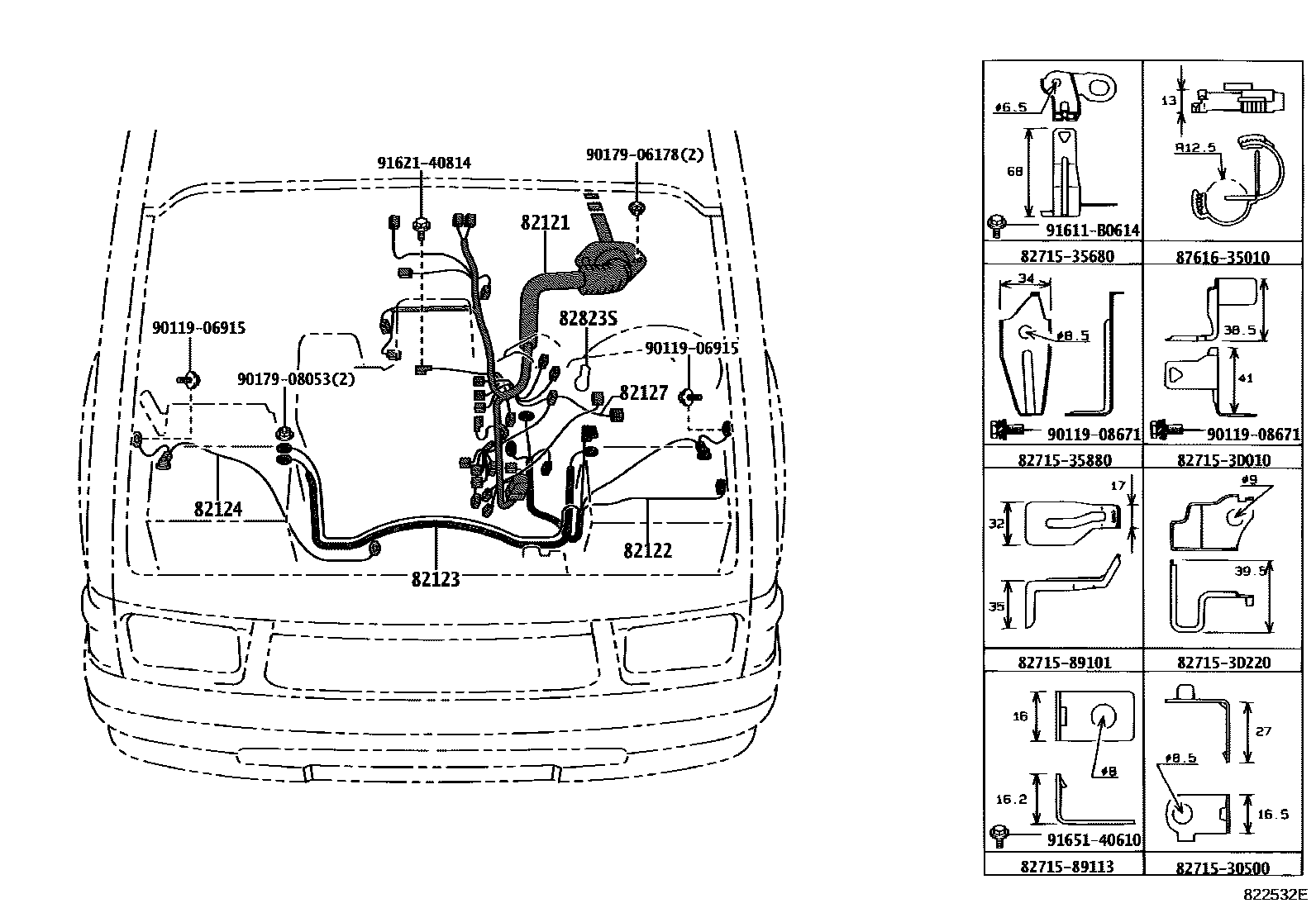

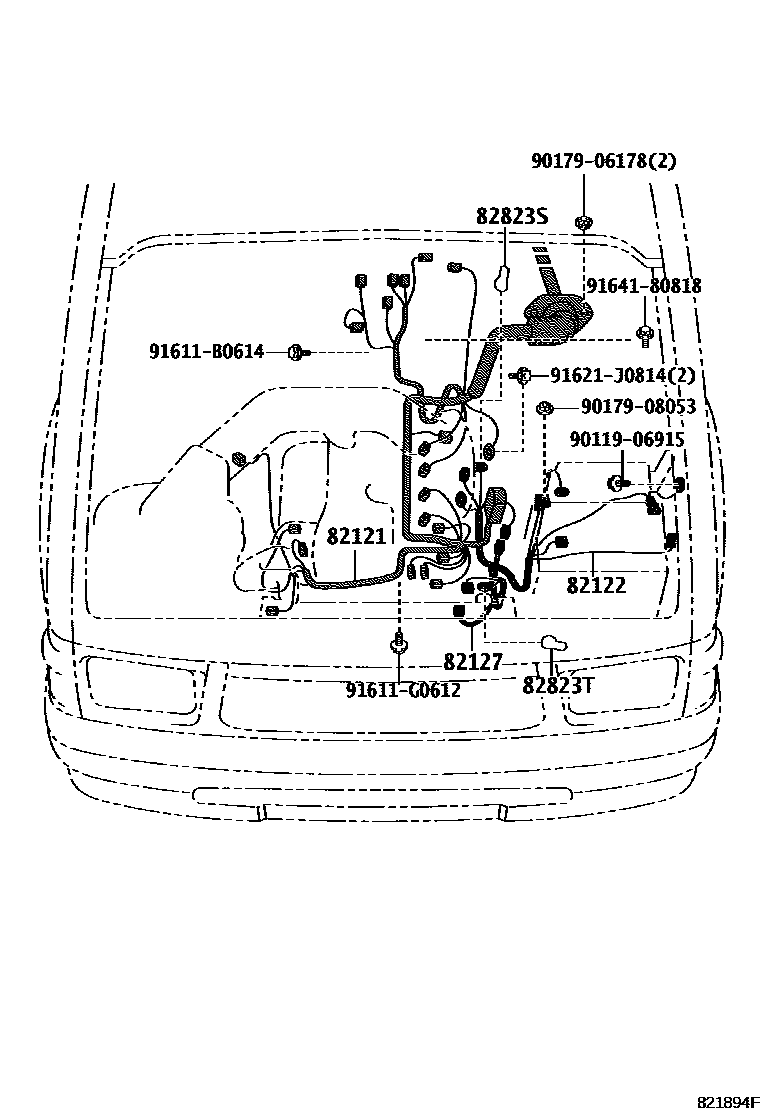

| 82121 | Engine wiring harness | 82121-3D540 · 82121-3D550 · 82121-3D680 · 82121-3D760 · 82121-3D770 · 82121-3D780 · 82121-3G510 · 82121-3M010 |
| 82122 | Engine No. 2 wiring harness | 82122-35510 · 82122-35520 · 82122-35550 · 82122-35560 · 82122-35561 · 82122-35570 · 82122-35580 · 82122-35600 · 82122-35601 · 82122-35630 · 82122-35670 · 82122-35691 · 82122-35730 · 82122-35731 · 82122-35860 · 82122-35861 · 82122-35A10 · 82122-3D030 · 82122-3D110 · 82122-3D120 |
| 82123 | Engine No. 3 wiring harness | 82123-35070 |
| 82124 | Engine No. 4 wiring harness | 82124-35080 · 82124-35090 · 82124-35100 · 82124-35110 |
| 82124A | Engine No. 5 wiring harness | 82124-35070 |
| 82127 | Differential harness | 82127-35140 |
| 82127A | Differential harness (to wire harness group) | 82127-35130 |

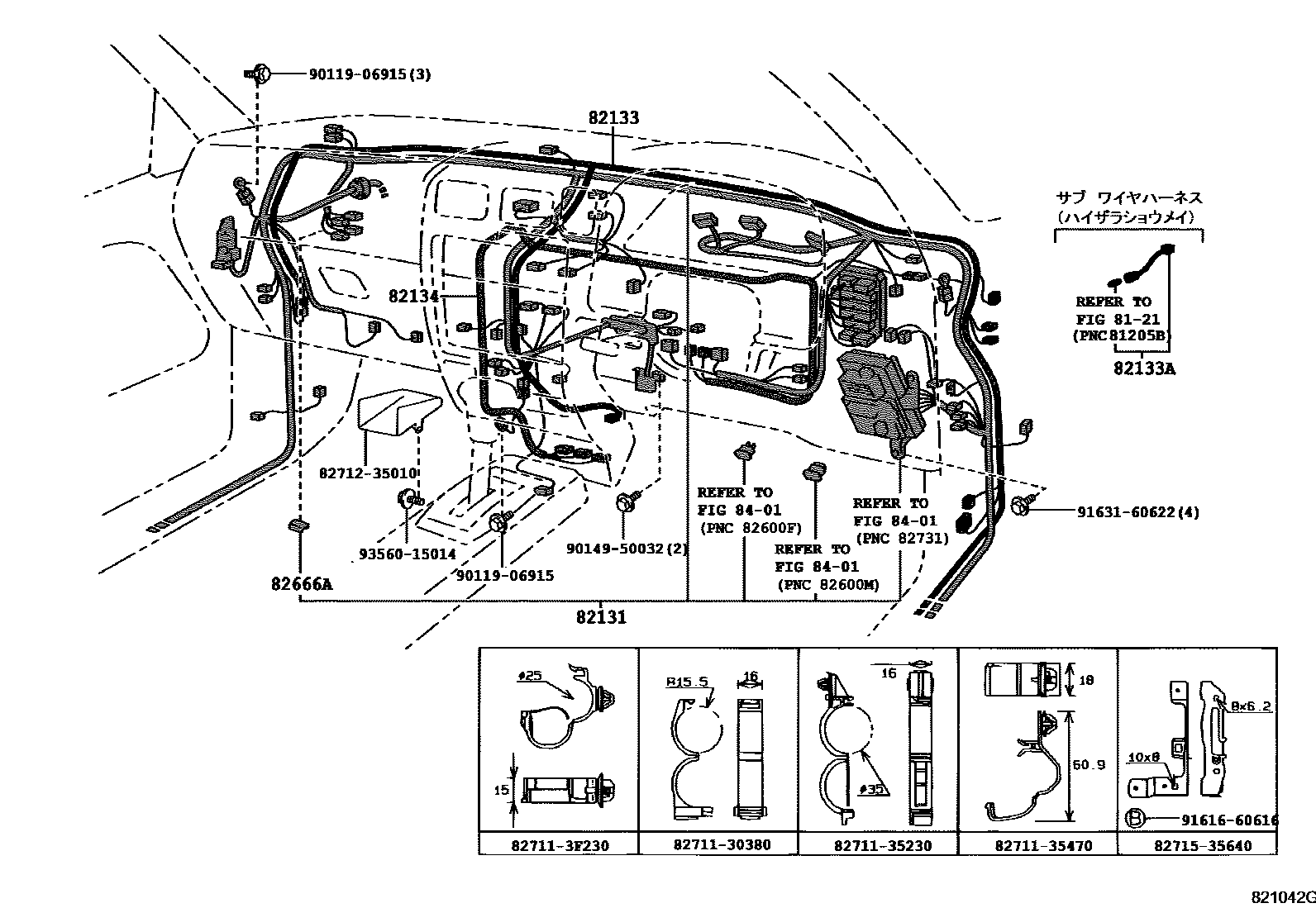

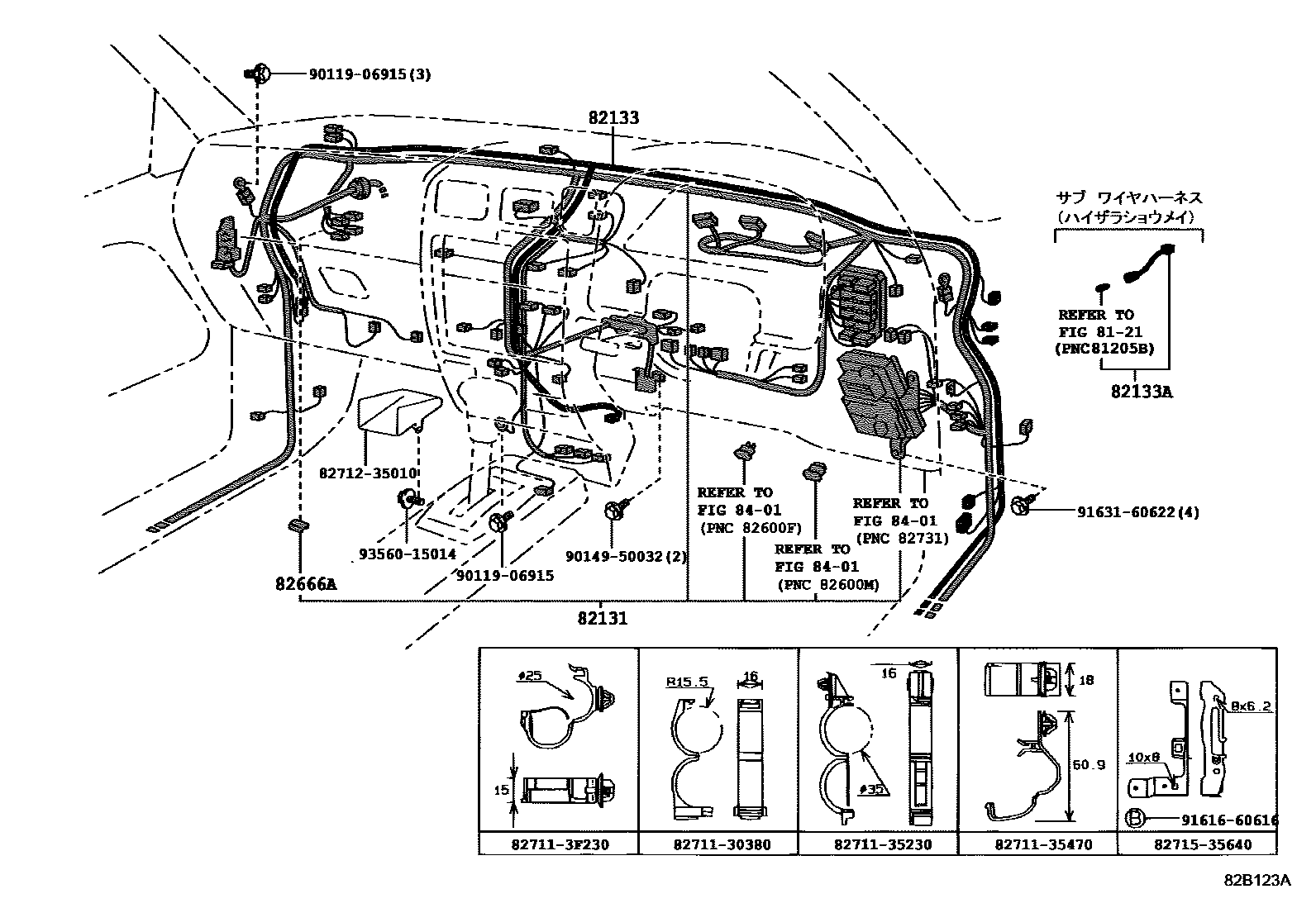

| 82131 | Front panel wiring harness | 82129-35600 · 82129-35610 · 82129-35620 · 82131-3M050 · 82131-3M060 · 82131-3M080 · 82131-3M090 · 82131-3M100 · 82131-3M110 · 82131-3M120 · 82131-3M130 · 82135-3D600 · 82135-3D601 · 82135-3D610 · 82135-3D620 · 82135-3D621 · 82135-3D630 · 82135-3D631 · 82135-3D640 · 82135-3D641 · 82135-3D650 · 82135-3D651 · 82135-3D660 · 82135-3D661 · 82135-3D670 · 82135-3D671 · 82135-3D680 · 82135-3D690 · 82135-3D700 |
| 82133 | Front No. 3 wiring harness | 82133-35010 |
| 82133A | Front No. 3 wiring harness | 82133-35080 |
| 82134 | Front No. 4 wiring harness | 82134-35010 · 82134-35030 |

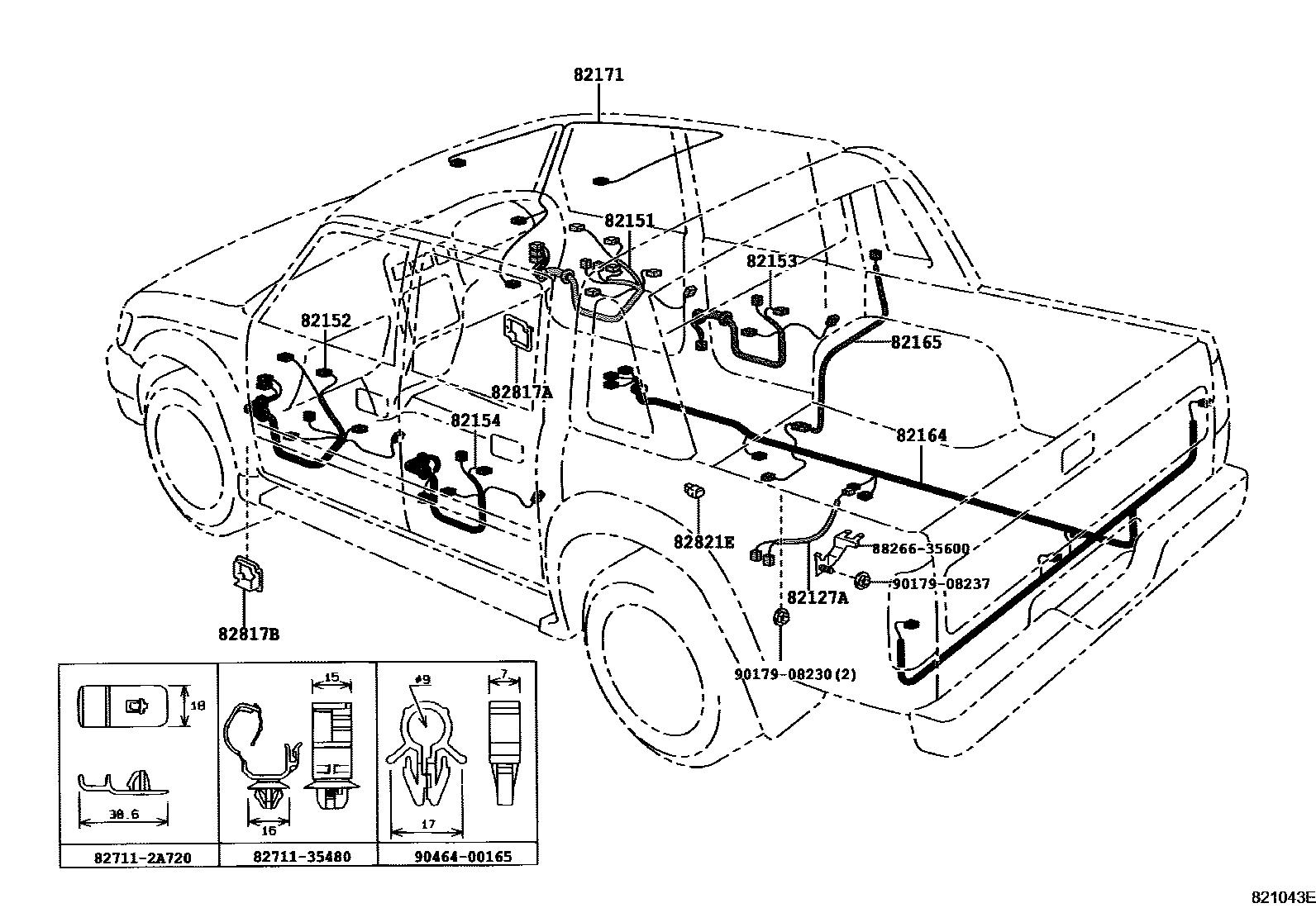

| 82151 | Right front door wiring harness | 82151-35150 · 82151-35160 · 82151-35190 · 82151-35270 · 82151-35280 · 82151-35290 |
| 82152 | Left front door wiring harness | 82151-35150 · 82151-35190 · 82152-35130 · 82152-35140 |
| 82153 | Rear door wiring harness No. 1 | 82153-35080 |
| 82154 | Rear door wiring harness No. 2 | 82153-35080 |
| 82164 | Frame wiring harness set | 82164-35830 · 82164-35831 · 82164-35840 · 82164-35841 · 82164-35850 · 82164-35851 · 82164-3D070 · 82164-3D080 · 82164-3D090 · 82164-3D100 · 82164-3D230 · 82164-3D240 · 82164-3D370 · 82164-3D390 · 82164-3D391 · 82164-3D450 · 82164-3D451 · 82164-3D880 · 82164-3G030 · 82164-3G031 · 82164-3G260 · 82164-3G280 · 82164-3G580 · 82164-3G581 · 82164-3G590 · 82164-3G591 · 82164-3G830 · 82164-3M260 · 82164-3M270 · 82164-3M280 · 82164-3M290 |
| 82165 | No. 2 frame wiring harness | 82165-35070 · 82165-35080 · 82165-35090 · 82165-35100 |
| 82171 | Roof No. 1 wiring harness | 82171-35310 · 82171-35370 · 82171-35430 · 82171-35460 |
| 82210C | fuse | 90982-08202 · 90982-08203 · 90982-08246 · 90982-08280 · 90982-08281 · 90982-08282 · 90982-08283 · 90982-08284 · 90982-08285 |
| 82261A | Generator wiring harness | 82261-35110 |
| 82662 | Relay box upper cover | 82662-35500 · 82662-35550 · 82662-35570 · 82662-35680 · 82662-35700 · 82662-35720 |
| 82666A | Connector holder No. 2 | 82666-35250 |
| 82817A | No. 2 wire harness protection device | 82817-35420 |
| 82817B | No. 3 wire harness protection device | 82817-35430 |
| 82821A | Connector cover | 82821-20280 |
| 82821E | Connector cover | 82821-20210 · 82821-33150 |
| 82823S | Toyota part | 82823-35040 · 82823-35050 · 82823-35060 · 82823-35070 |
| 82823T | Toyota part | 82823-22050 |
| 82991 | Fuse repair line | 82991-35050 |
