Toyota HILUX Headlamp — Figure 8101

Toyota HILUX EPC diagram 8101, Headlamp, with 2 images and 13 PNC and OE references.

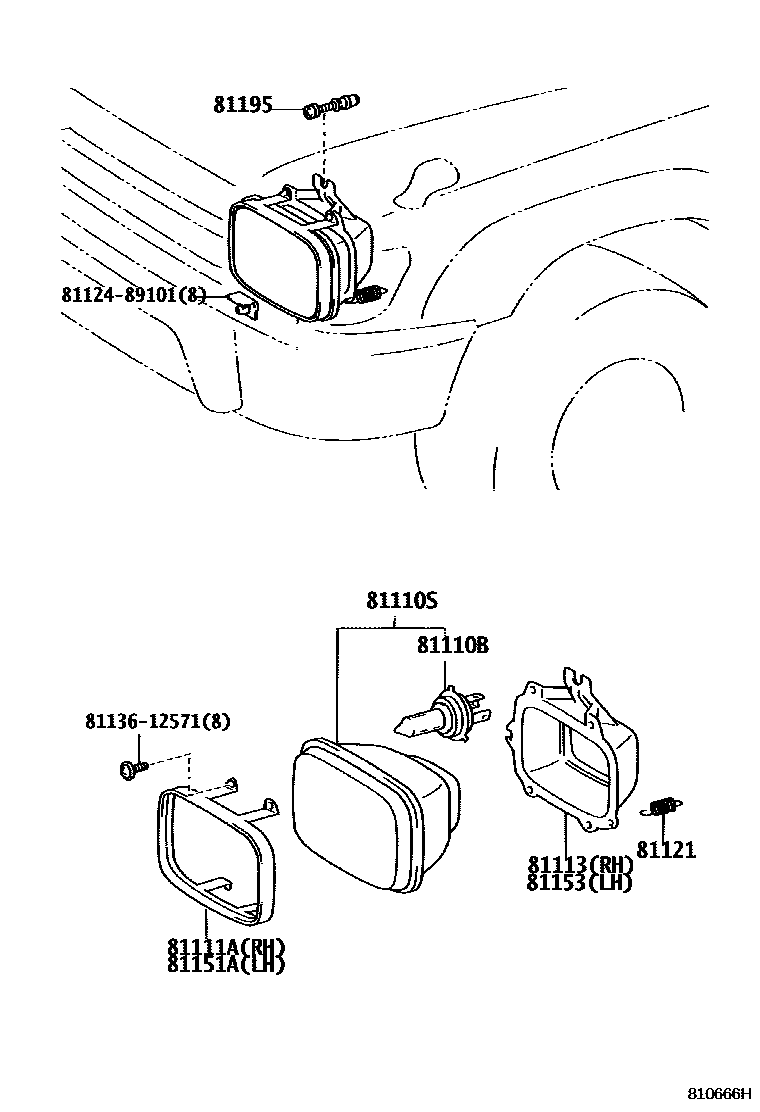

Toyota HILUX Headlamp EPC diagram — 810666H
Headlamp — 810666H (199708 – 999999)

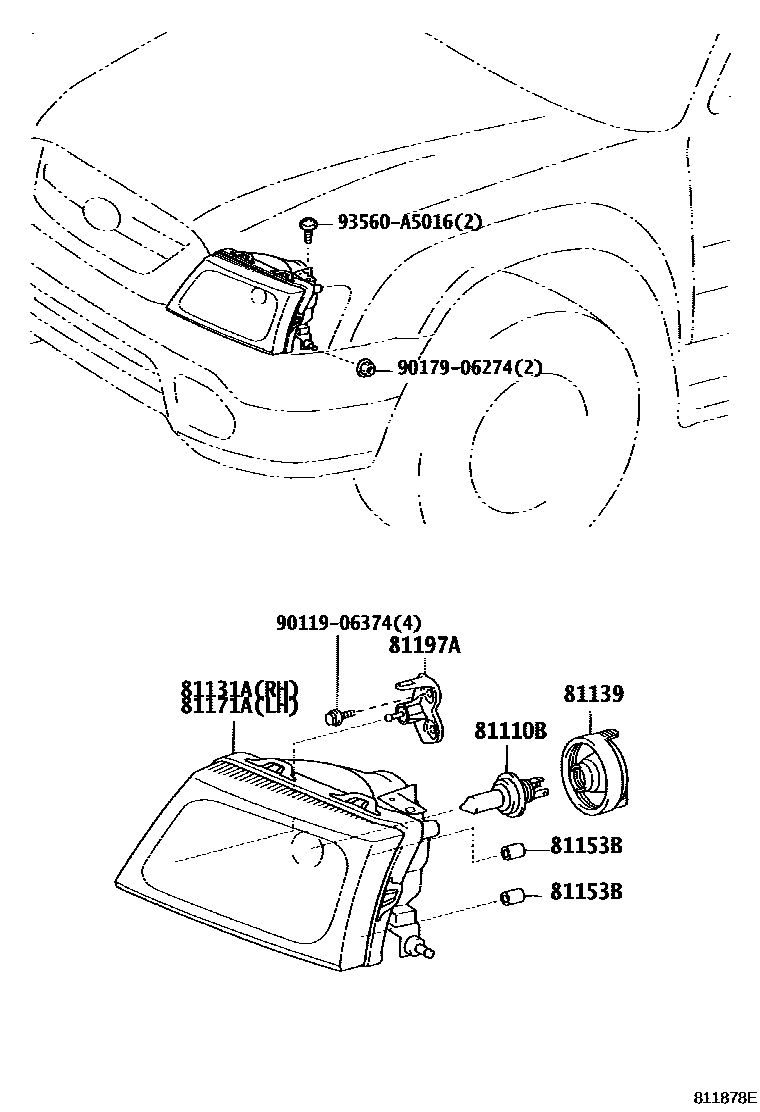

Toyota HILUX Headlamp EPC diagram — 811878E
Headlamp — 811878E (200108 – 999999)

PNC and OE references

PNCPart nameOE numbers
81110BBulb (for headlight No. 1)90981-13058 · 90981-22004
81110SNo. 1 enclosed lamp assembly90981-04045
81111ANo. 1 closed car light fixing ring on the right81111-16020
81113Right No. 1 closed lamp seat81113-89149
81121headlight spring81121-14670 · 81121-17010
81131ARight headlight assembly assembly81130-35390
81139Headlight lamp holder cover81139-16770
81151ANo. 1 closed headlight fixing ring on the left81111-16020
81153No. 1 closed lamp seat on the left81153-89149
81153Bheadlight support81128-22630
81171ALeft headlight assembly assembly81170-35370
81195headlight screw81195-35010
81197AToyota part81197-35020
