Toyota HILUX Oil Filter — Figure 1502

Toyota HILUX EPC diagram 1502, Oil Filter, with 5 images and 13 PNC and OE references.

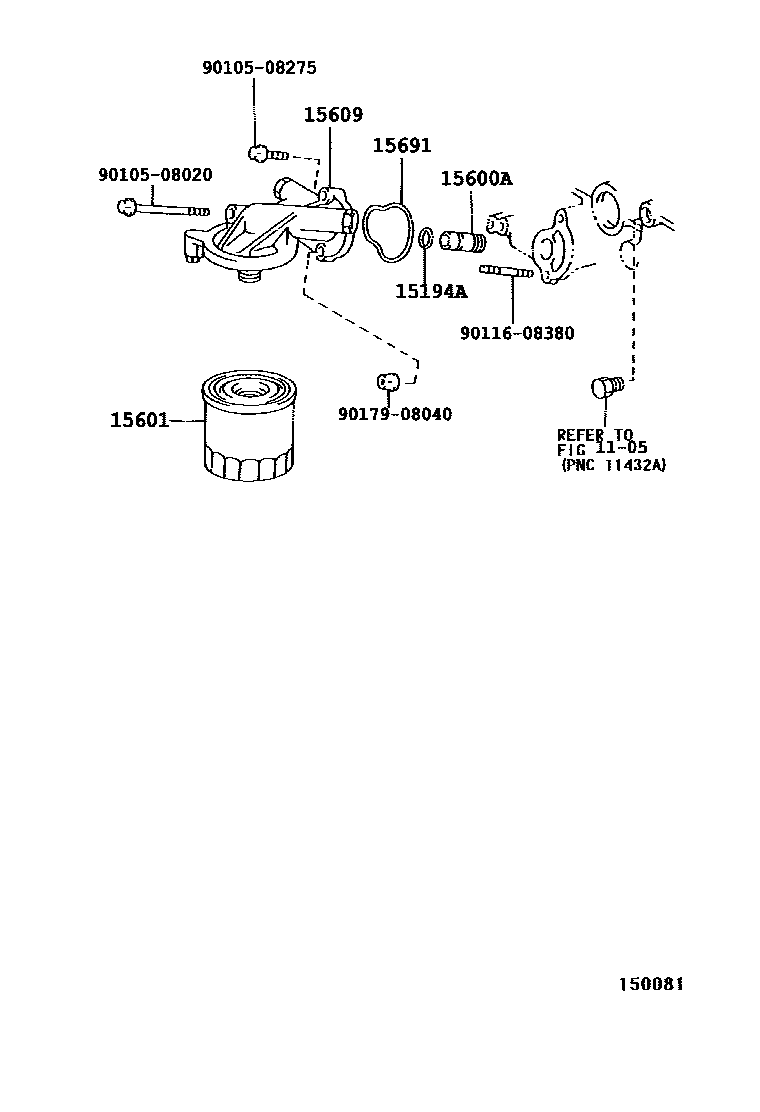

Toyota HILUX Oil Filter EPC diagram — 150081
Oil Filter — 150081 (199908 – 999999)

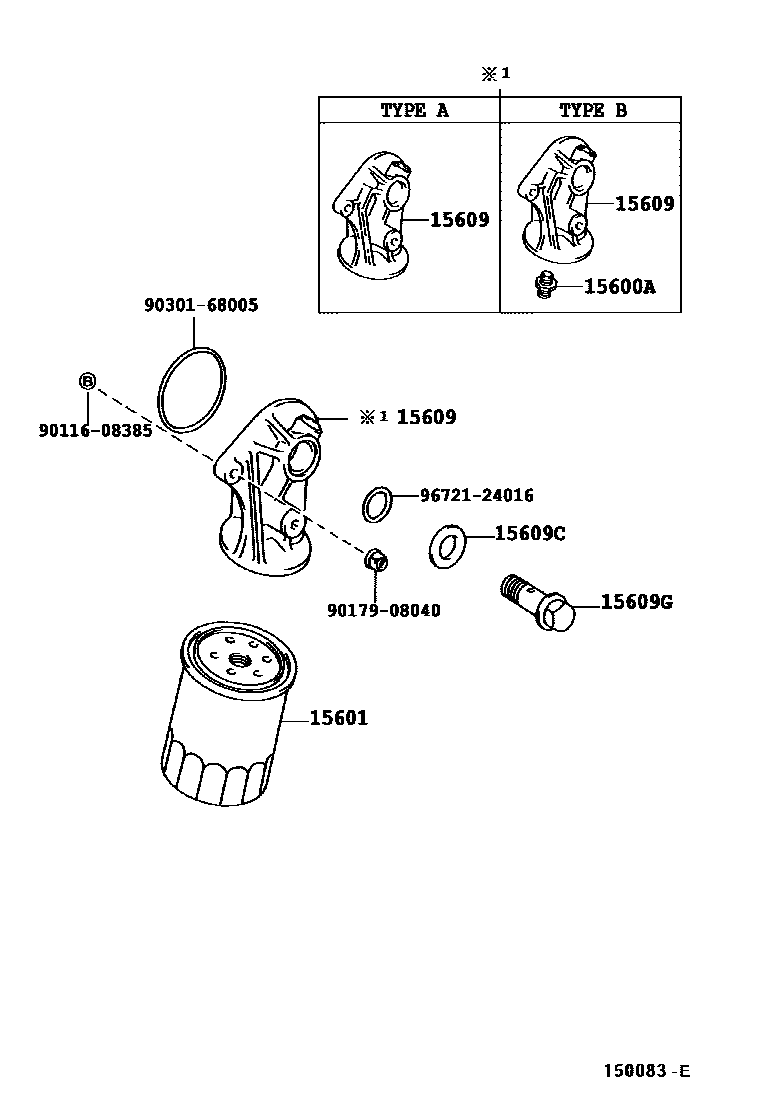

Toyota HILUX Oil Filter EPC diagram — 150083E
Oil Filter — 150083E (199708 – 999999)

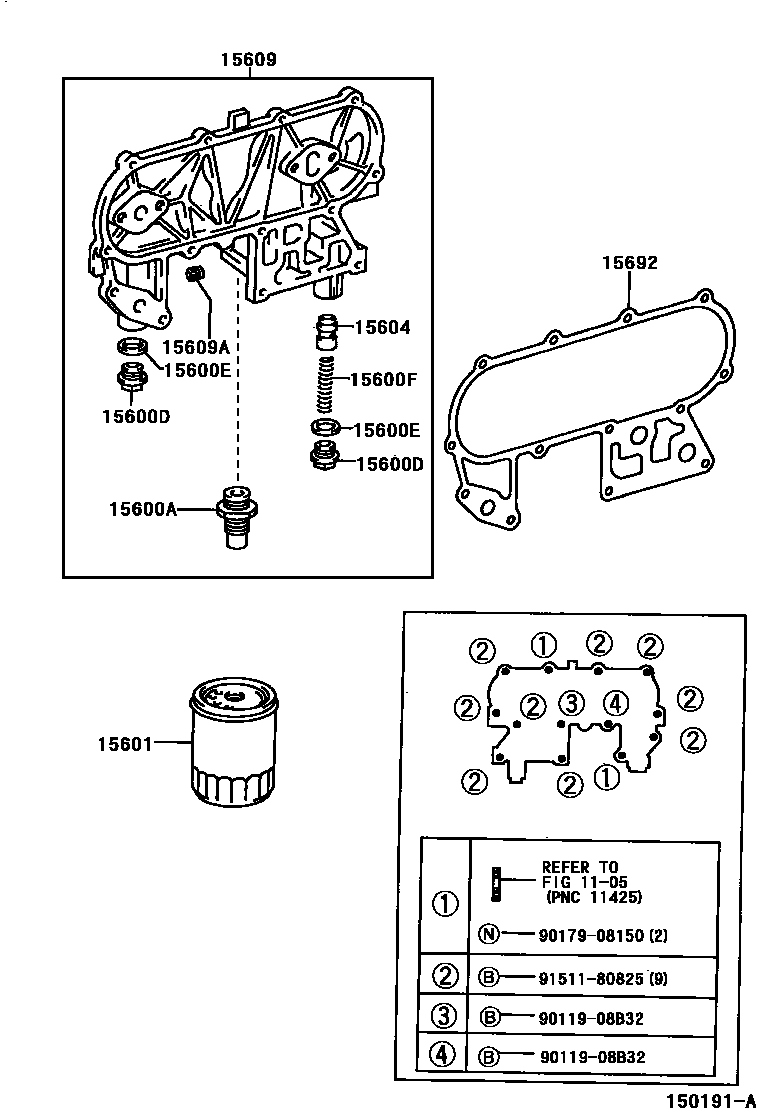

Toyota HILUX Oil Filter EPC diagram — 150191A
Oil Filter — 150191A (199708 – 999999)

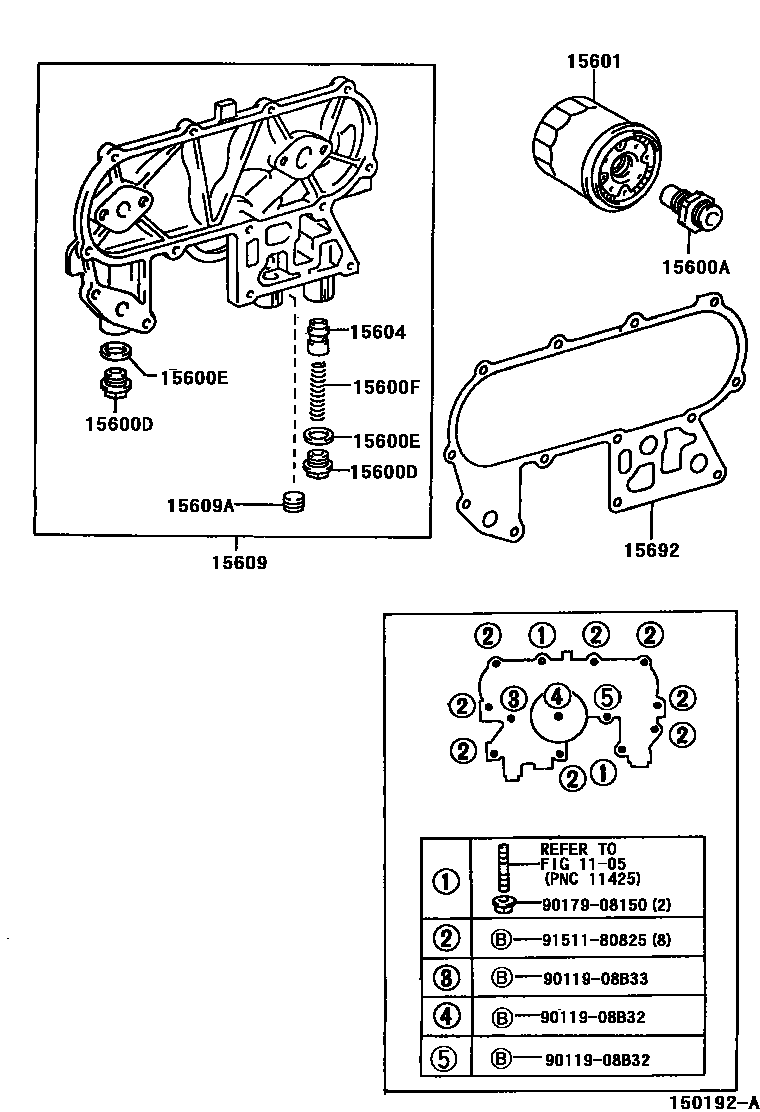

Toyota HILUX Oil Filter EPC diagram — 150192A
Oil Filter — 150192A (199708 – 999999)

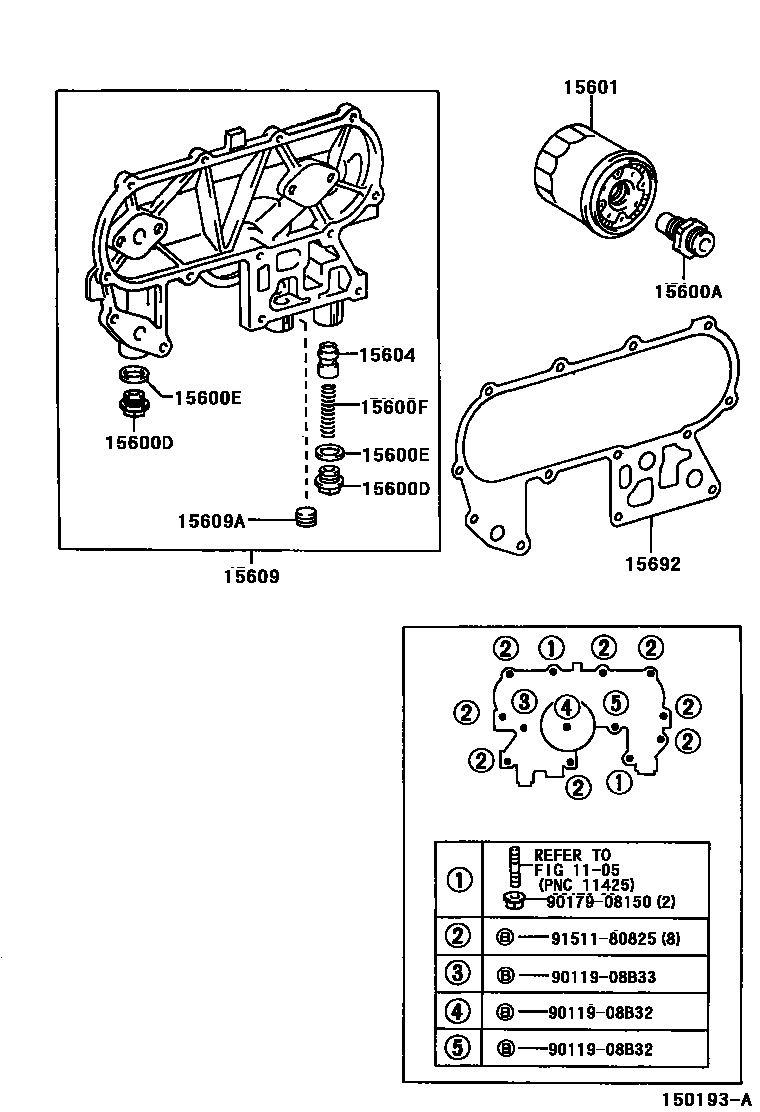

Toyota HILUX Oil Filter EPC diagram — 150193A
Oil Filter — 150193A (199708 – 199908)

PNC and OE references

PNCPart nameOE numbers
15194AO-ring96721-24018
15600AConnector (for oil filter)15116-54021 · 90404-19015 · 90404-19017
15600DScrew plug (for oil filter)90341-18015
15600EGasket (for oil filter)90430-18029
15600FCompression spring (for oil filter)90501-16026
15601Oil filter sub-assembly90915-20001 · 90915-20003 · 90915-30002
15604Oil safety valve sub-assembly15131-54010
15609Oil filter bracket sub-assembly15609-54072 · 15609-54082 · 15609-54101 · 15609-54102 · 15609-75010 · 15609-75030 · 15609-75050
15609ATapered thread plug (for oil filter holder)90344-51005 · 90344-54004
15609CGasket (for oil filter holder connector)90430-28004
15609GConnector bolt (for oil filter bracket)90401-19005
15691oil filter gasket15692-75011
15692Oil filter holder gasket15692-54050
