Toyota HILUX 线束和卡夹 — Figure 8202
Toyota HILUX EPC diagram 8202, 线束和卡夹, with 14 images and 36 PNC and OE references.
PNC and OE references

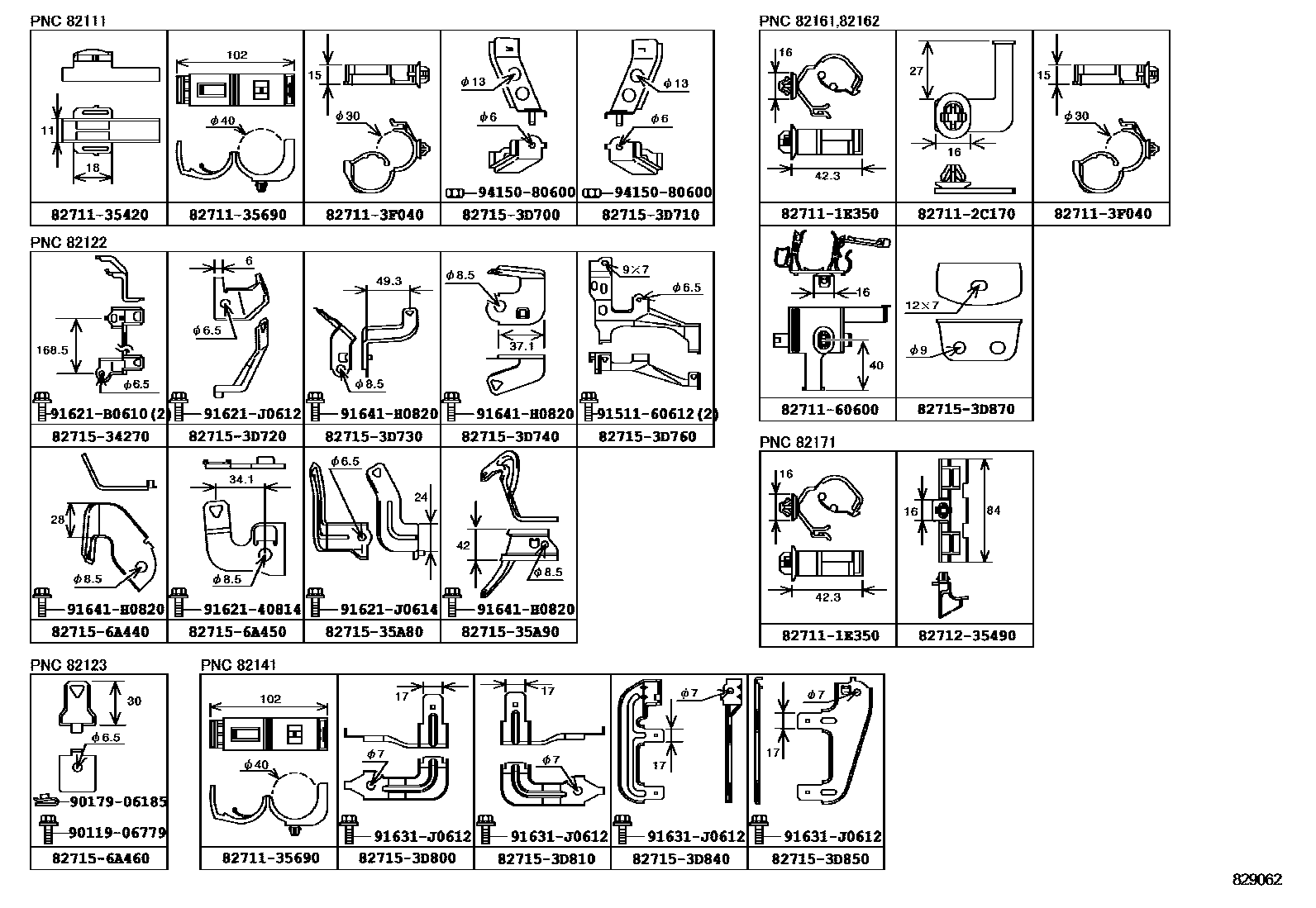

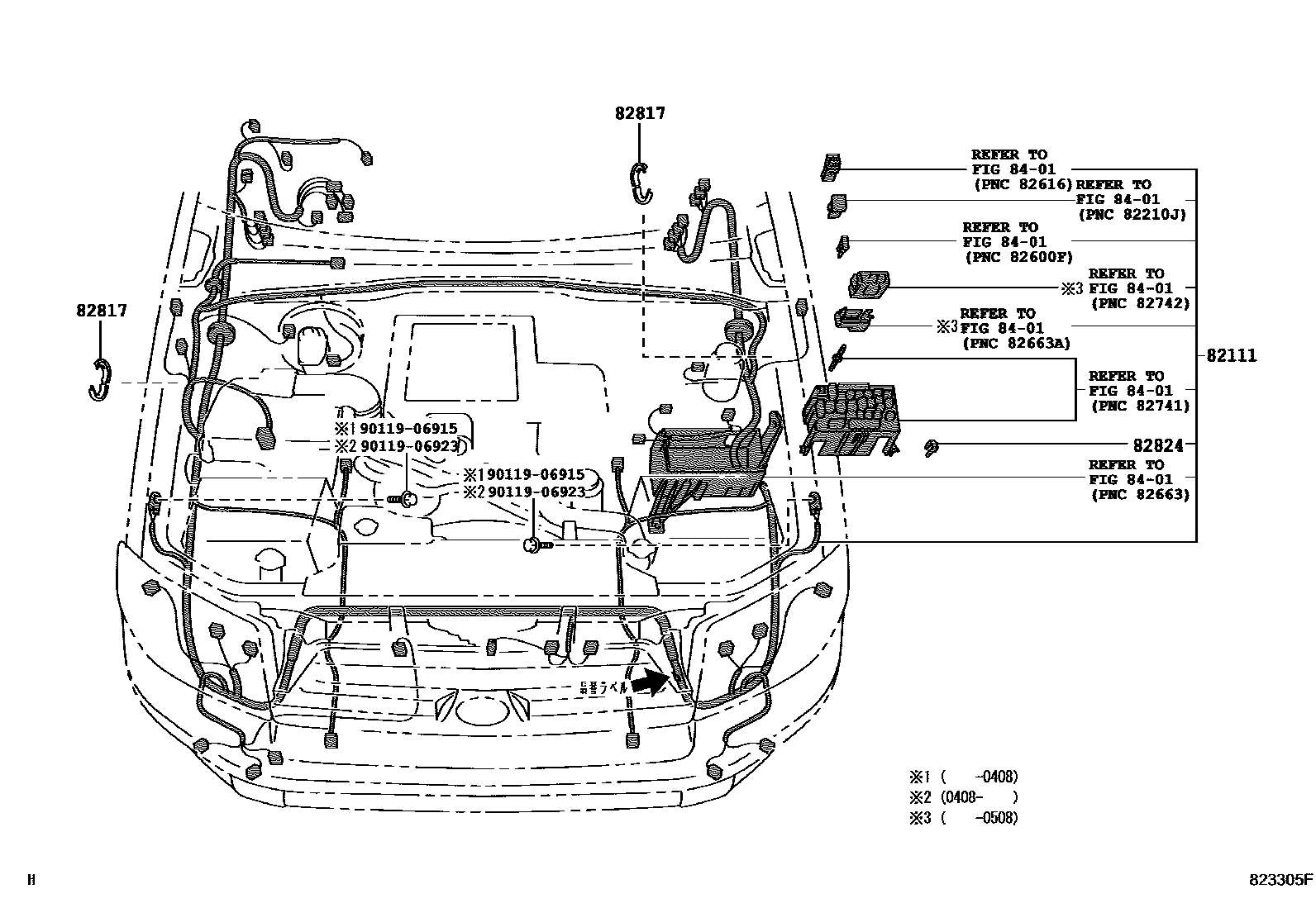

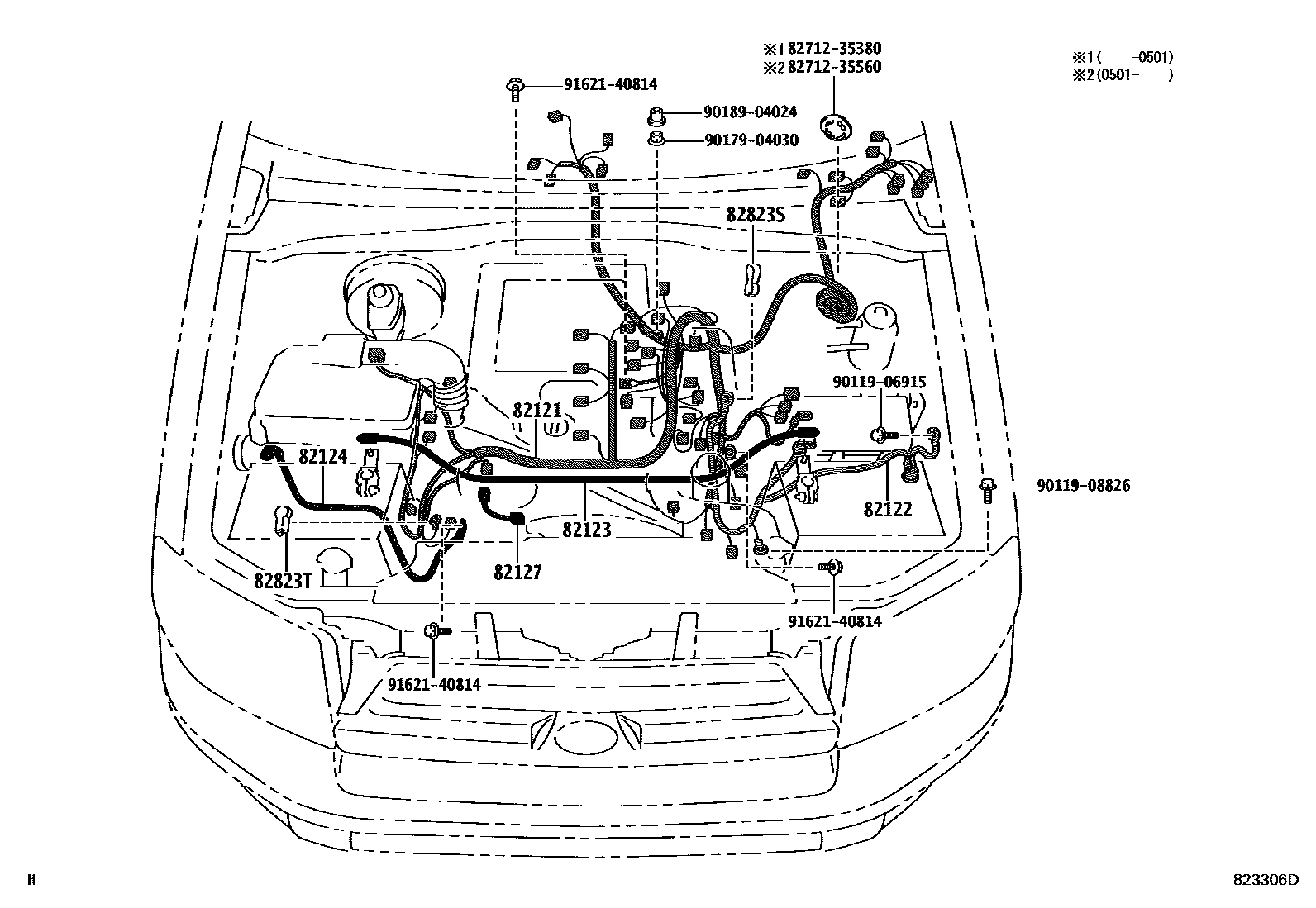

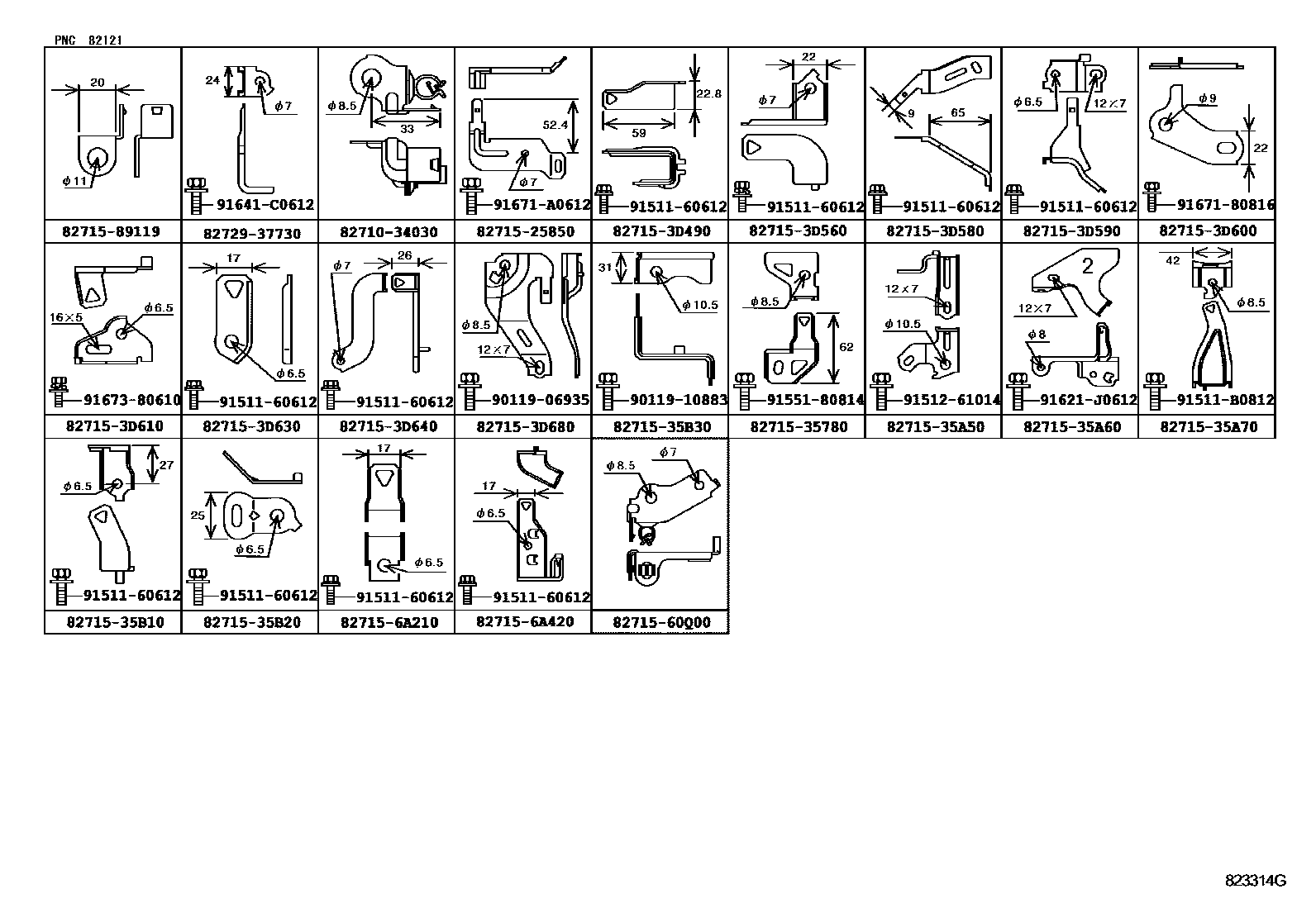

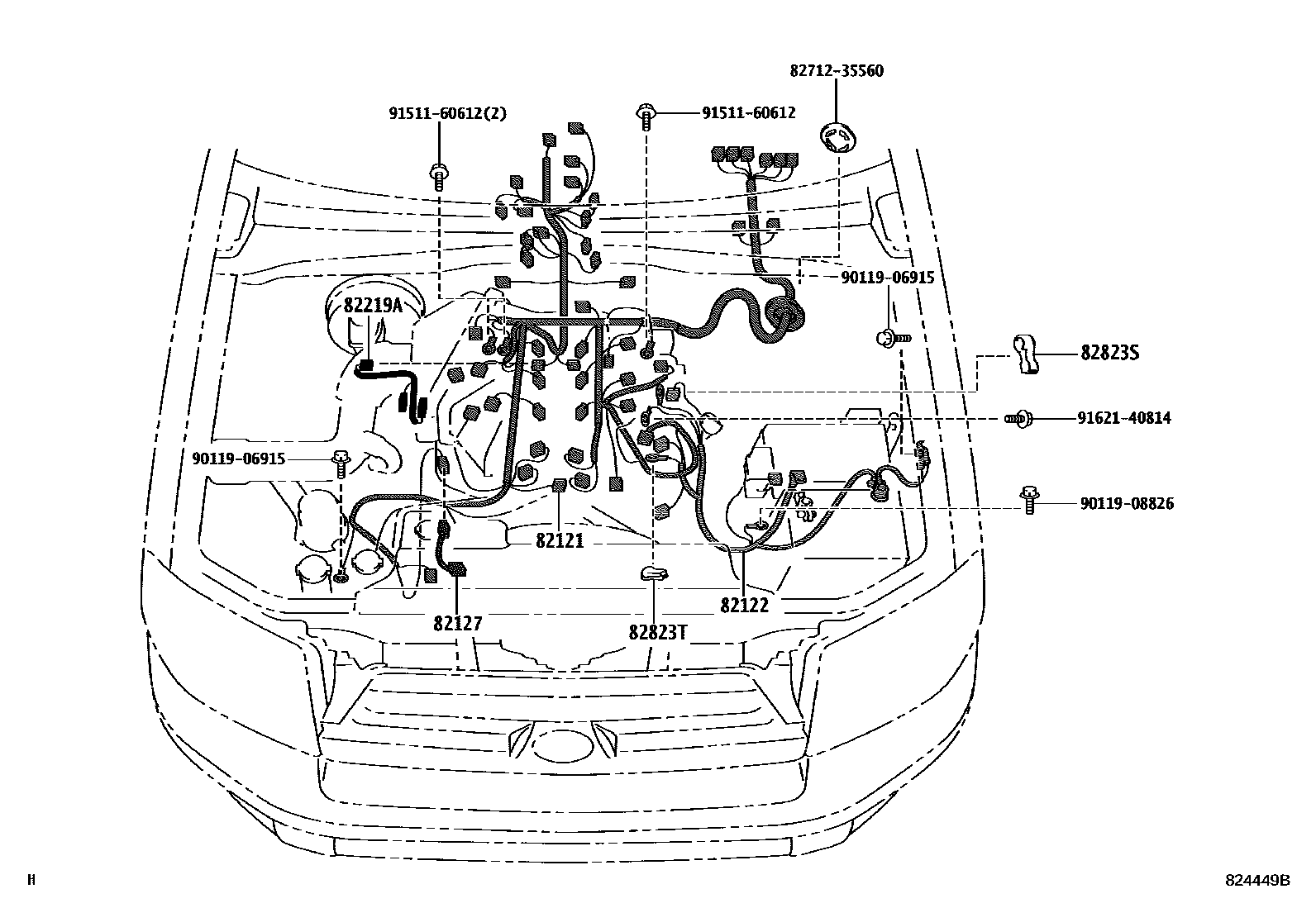

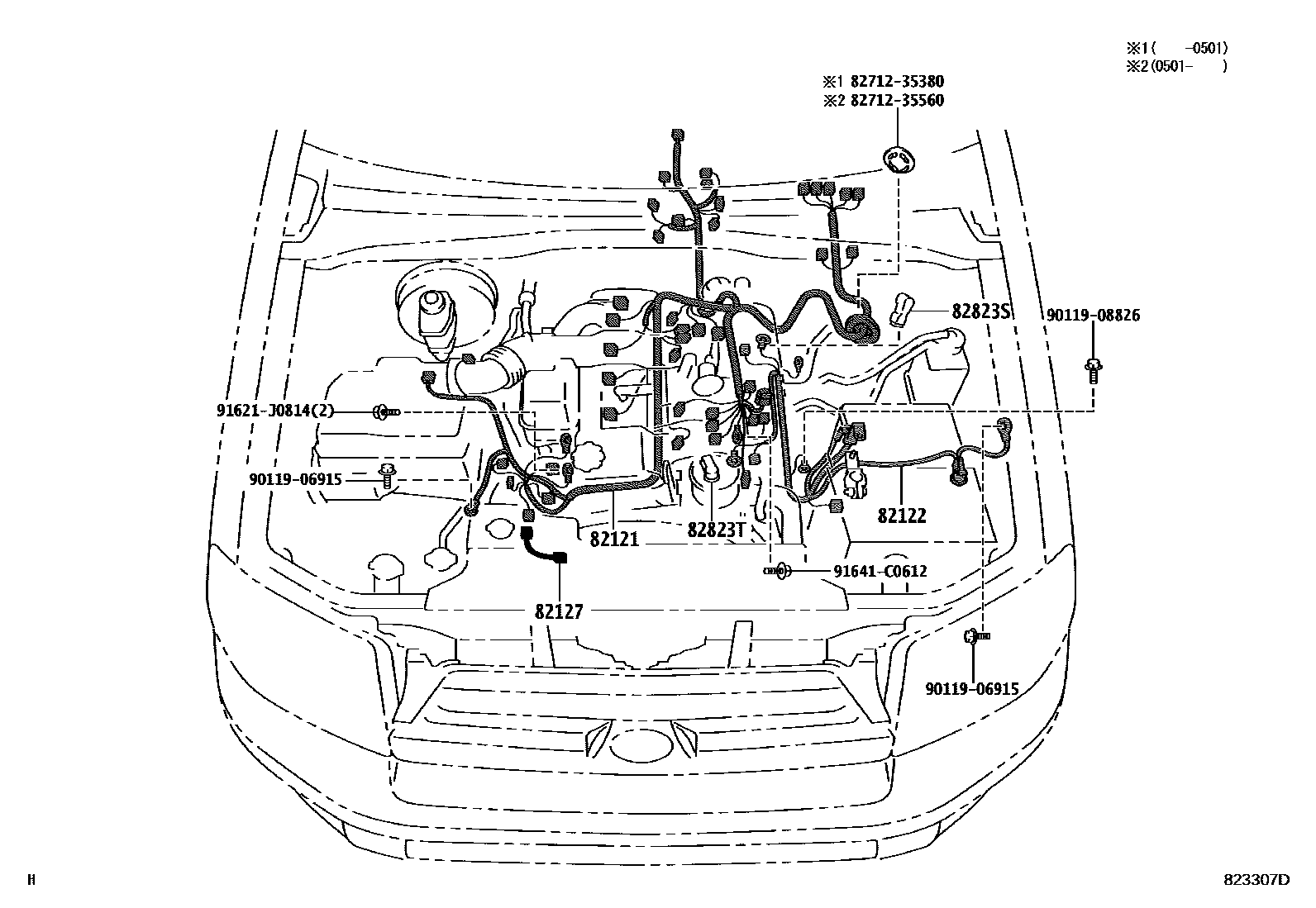

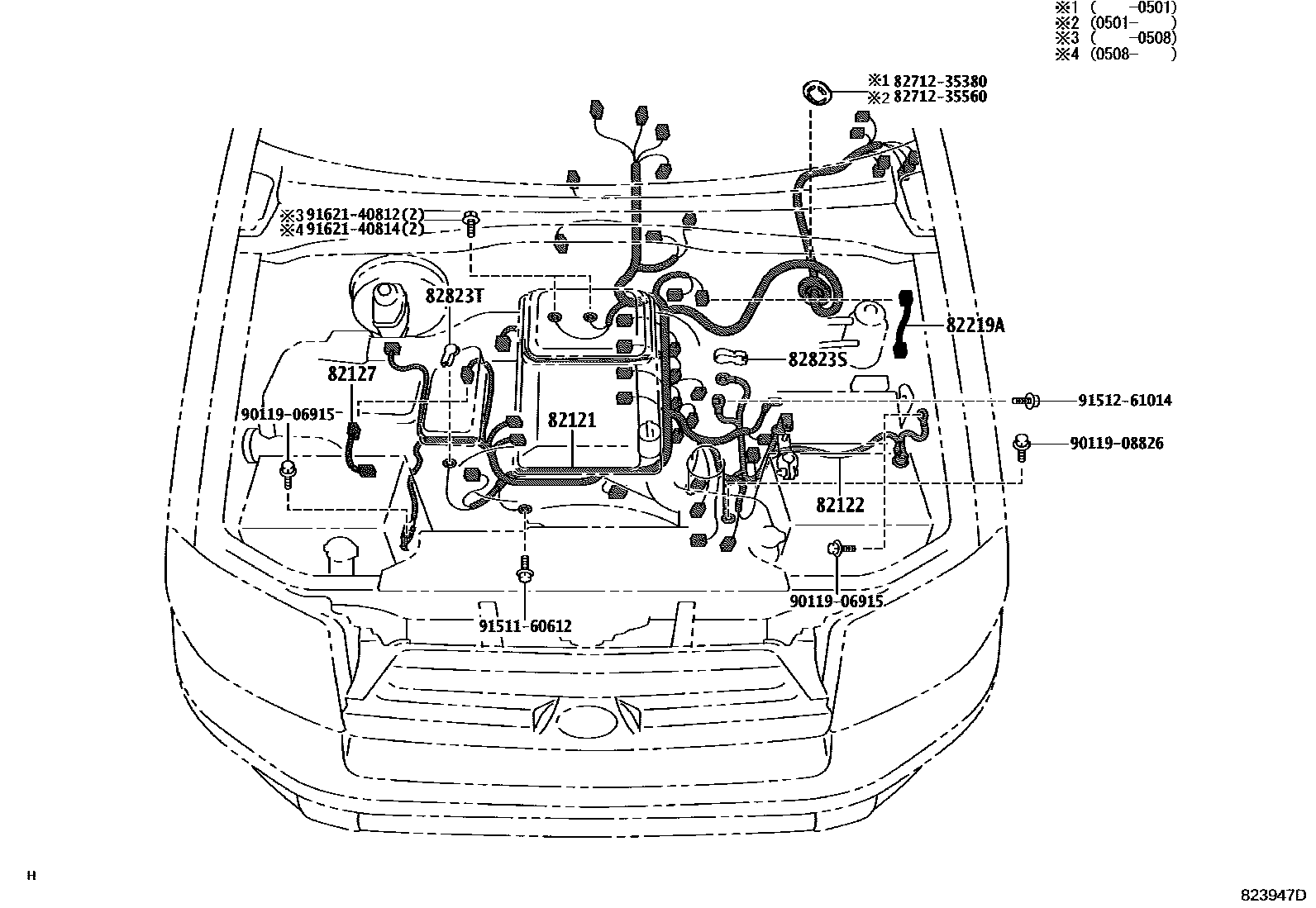

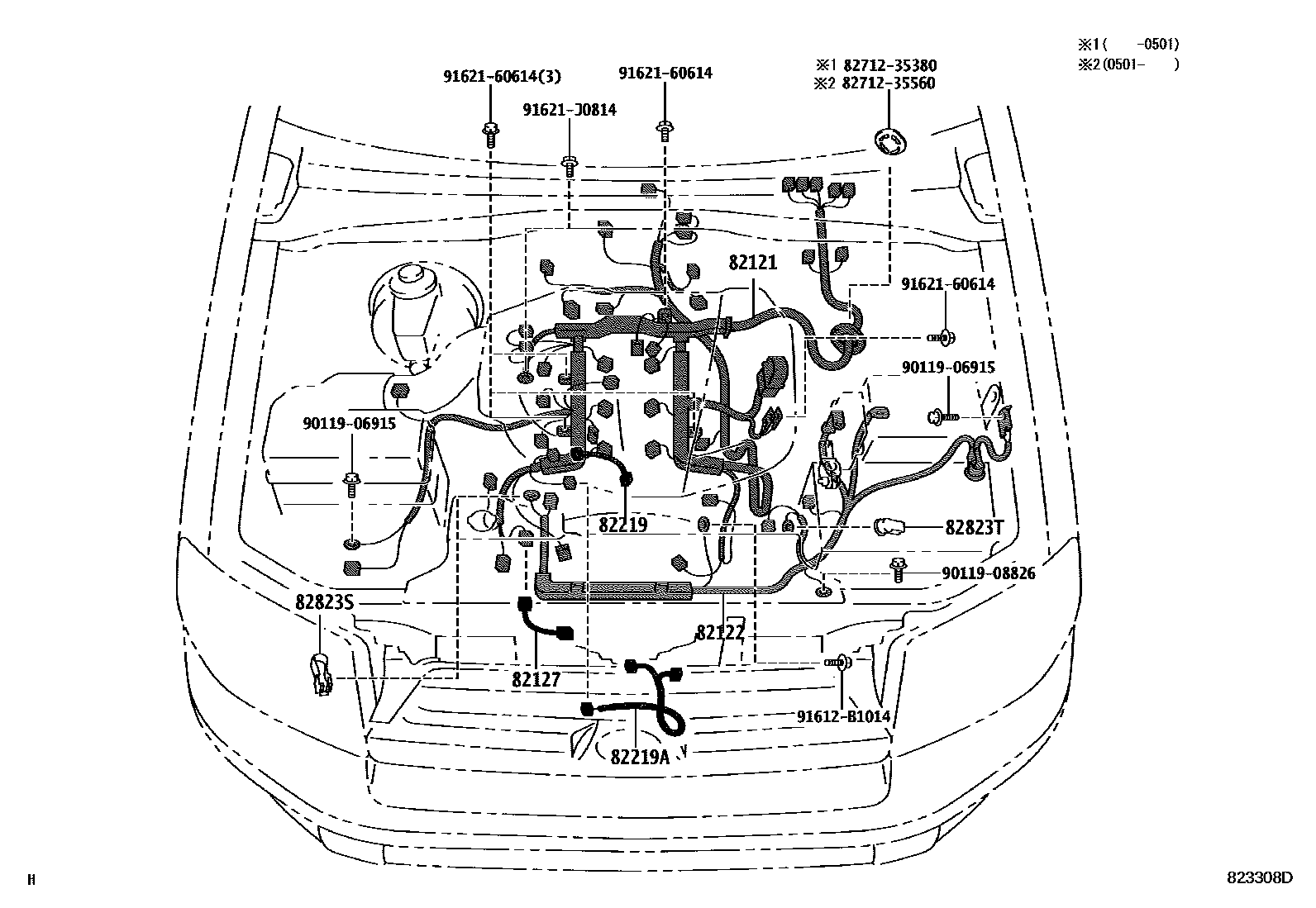

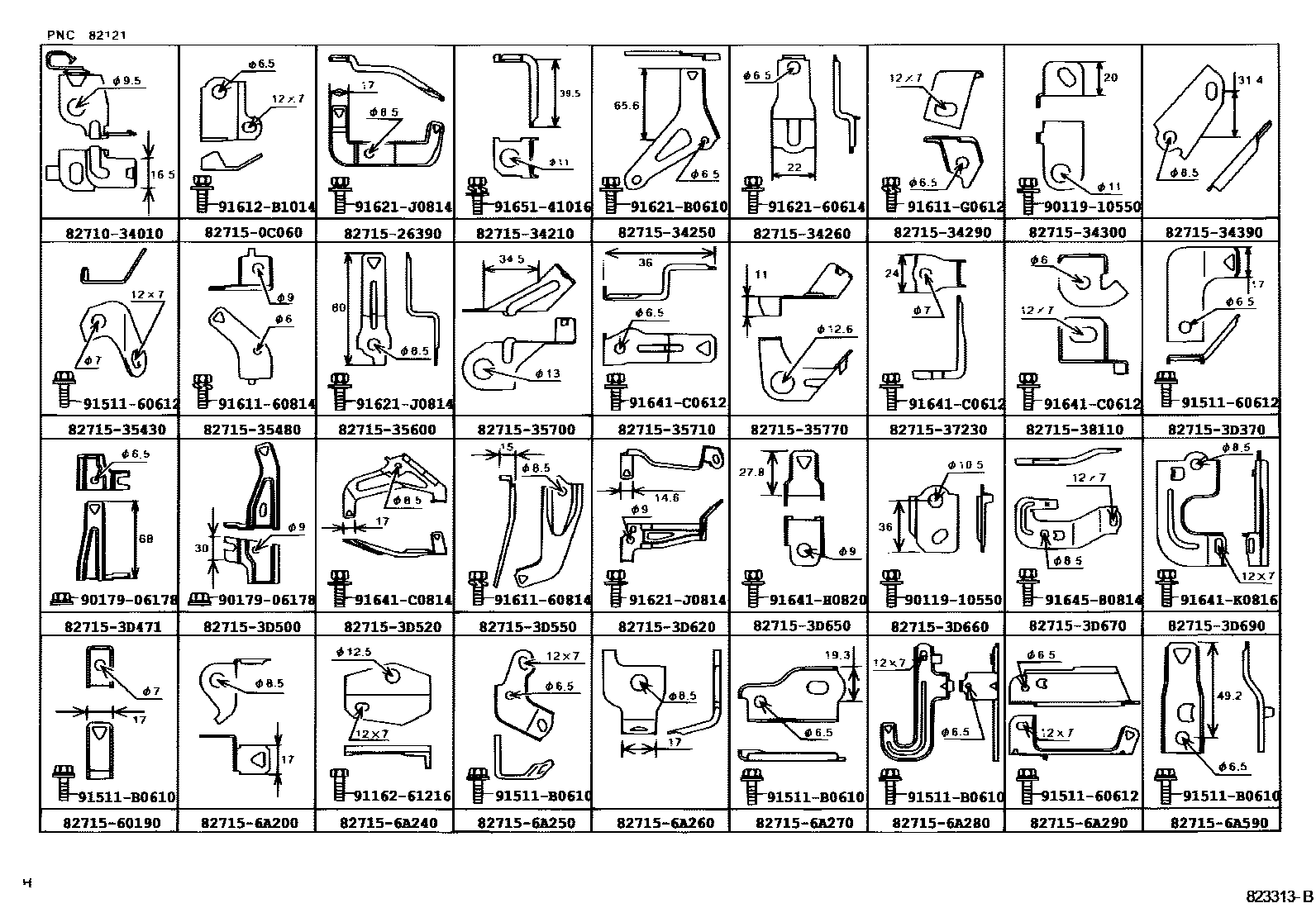

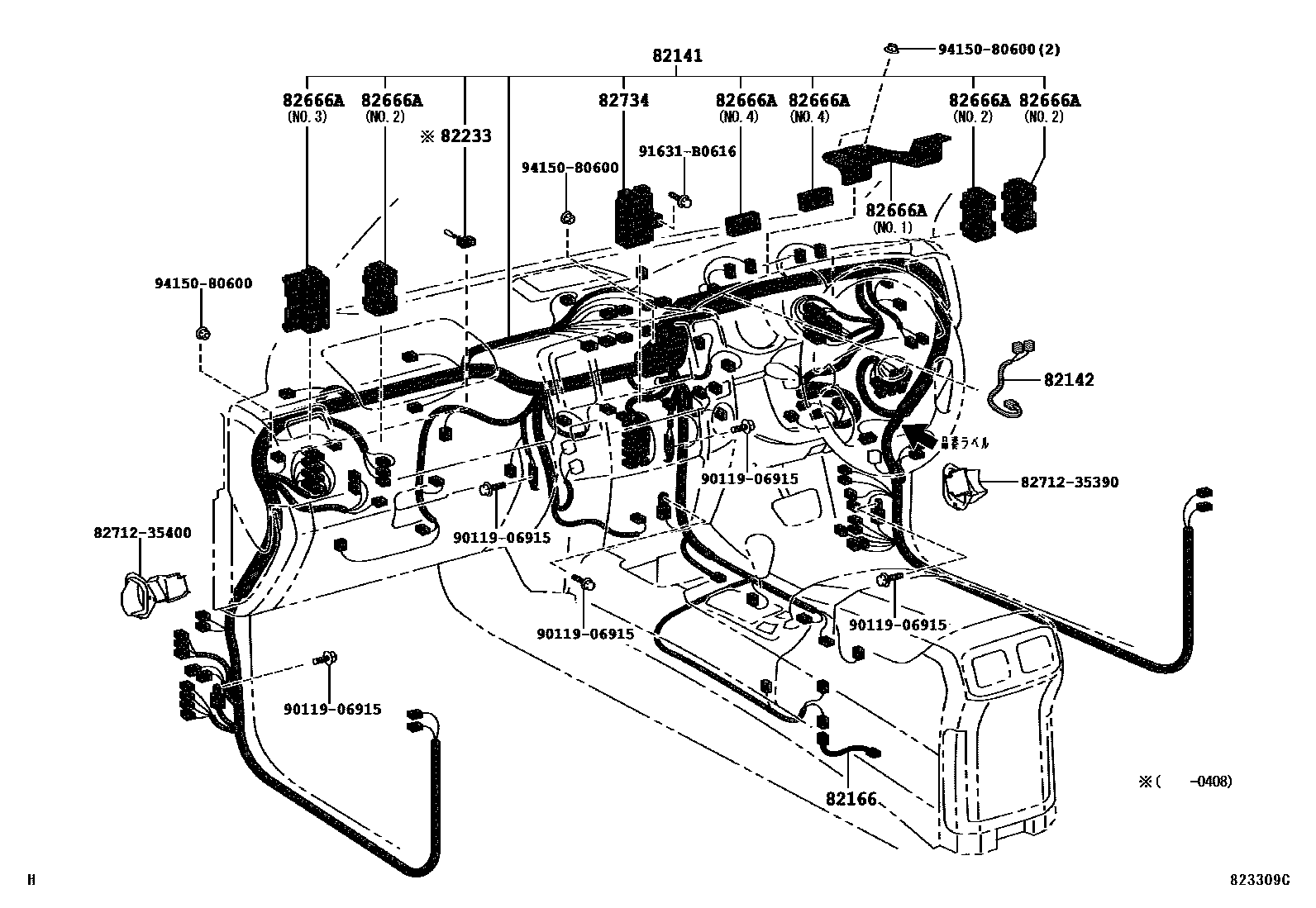

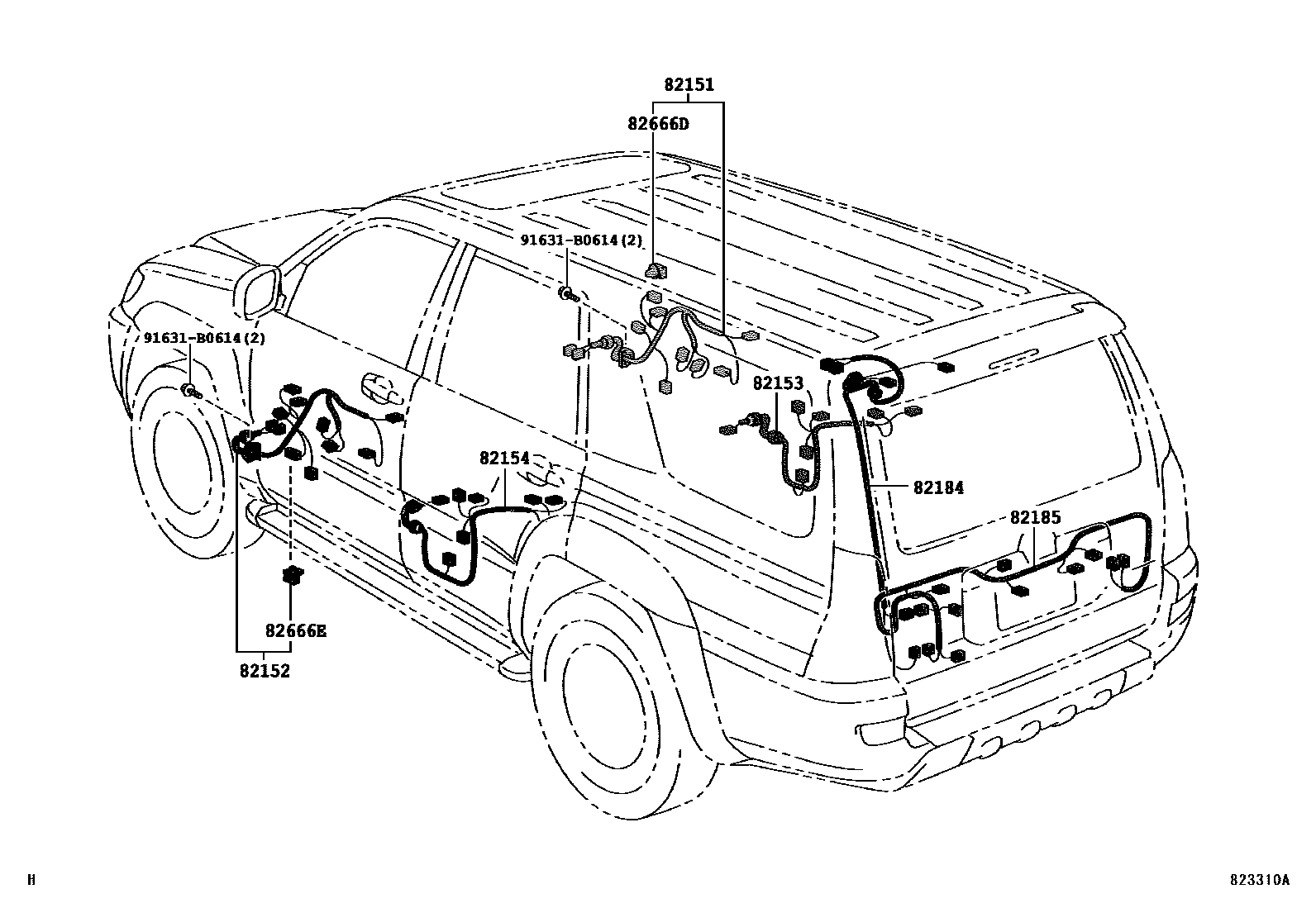

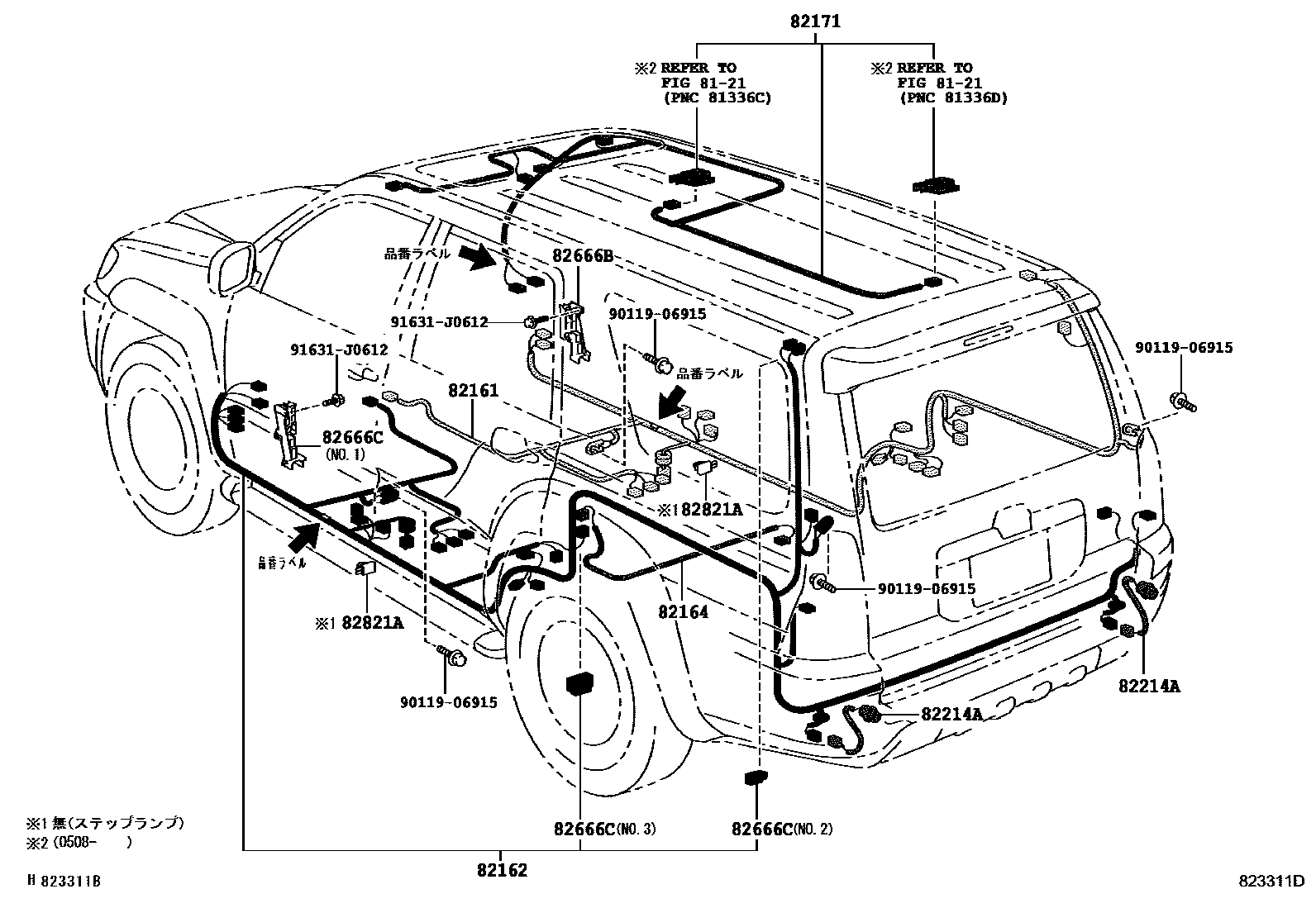

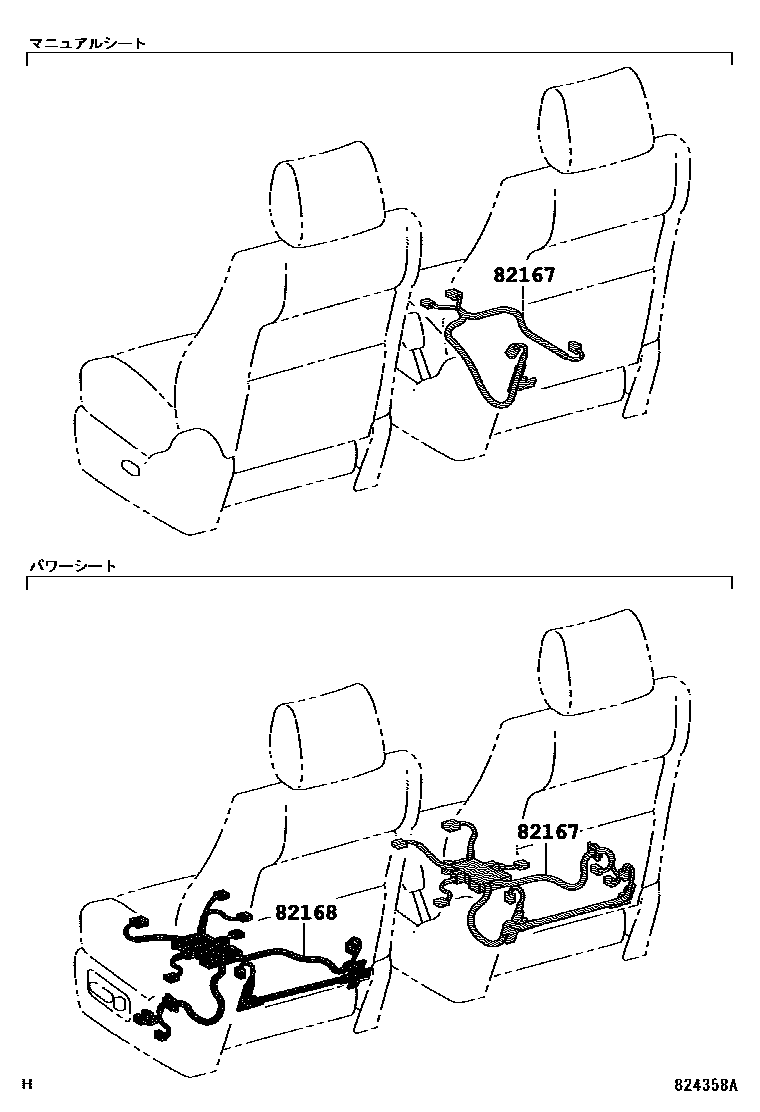

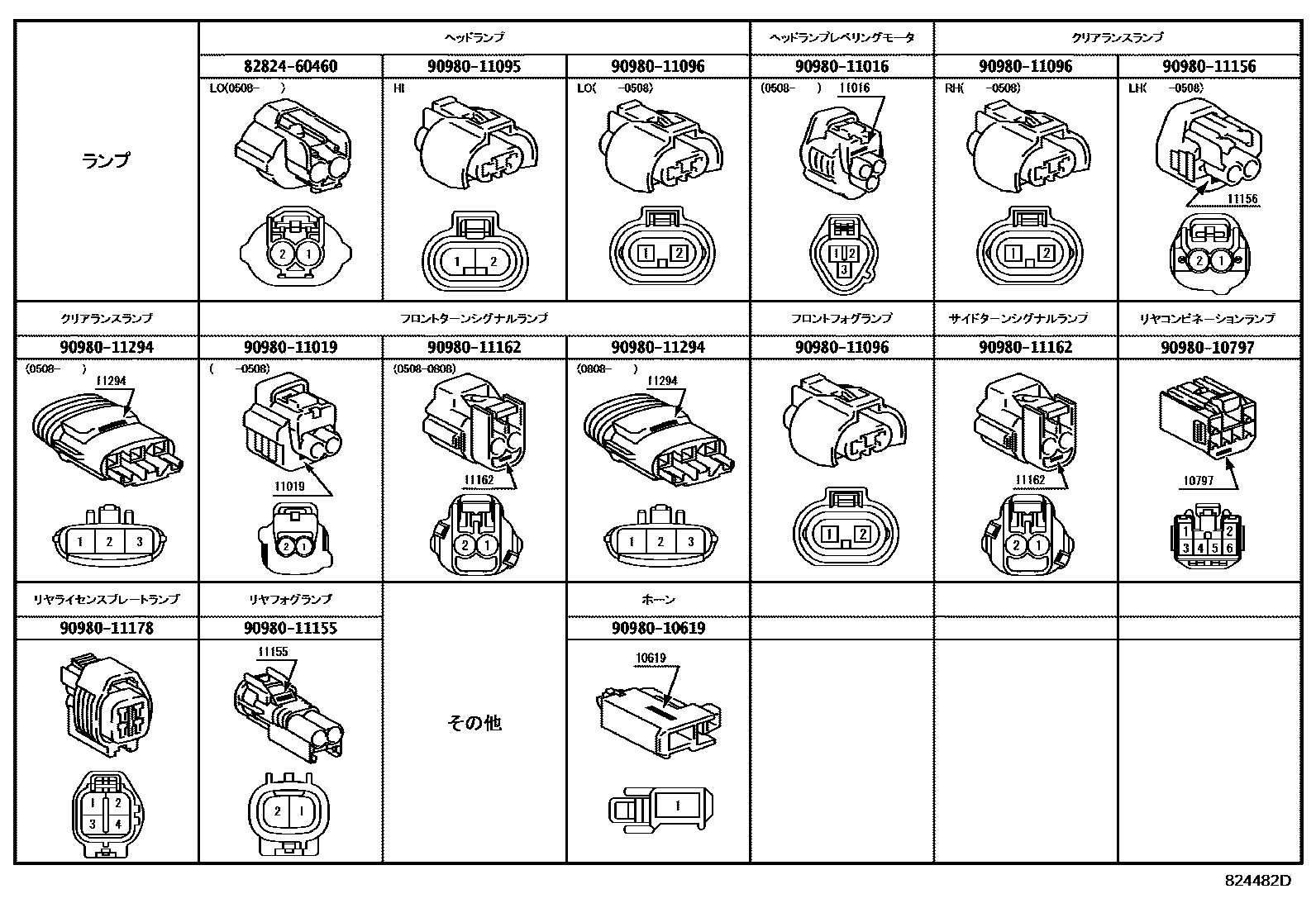

| PNC | Part name | OE numbers |
|---|---|---|
| 82111 | Engine room main wiring harness | 82111-35B30 · 82111-35B31 · 82111-35B40 · 82111-35B41 · 82111-35B50 · 82111-35E10 · 82111-35E20 · 82111-3M470 · 82111-3M480 · 82111-3M490 · 82111-3M510 |
| 82121 | Engine wiring harness | 82121-35A60 · 82121-35A61 · 82121-35A70 · 82121-35A71 · 82121-35A80 · 82121-35A81 · 82121-35A90 · 82121-3M480 · 82121-3M481 · 82121-3M490 · 82121-3M491 · 82121-3M500 · 82121-3M510 · 82121-3M530 |
| 82122 | Engine No. 2 wiring harness | 82122-35A50 · 82122-3D180 · 82122-3D190 · 82122-3D200 · 82122-3D210 · 82122-60430 |
| 82123 | Engine No. 3 wiring harness | 82123-60240 |
| 82124 | Engine No. 4 wiring harness | 82124-60120 |
| 82127 | Differential harness | 82127-35260 |
| 82141 | Dashboard wiring harness | 82141-35300 · 82141-35310 · 82141-35320 · 82141-35330 · 82141-35340 · 82141-35350 · 82141-35360 · 82141-35370 · 82141-35380 · 82141-35390 · 82141-35400 · 82141-35410 · 82141-35420 · 82141-35430 · 82141-35440 · 82141-35450 · 82141-35460 · 82141-35470 · 82141-35480 · 82141-35490 · 82141-35500 · 82141-35510 · 82141-35520 · 82141-35530 · 82141-35540 · 82141-35D10 · 82141-35D11 · 82141-35D12 · 82141-35D20 · 82141-35D21 · 82141-35D22 · 82141-35D30 · 82141-35D31 · 82141-35D32 · 82141-35D40 · 82141-35D41 · 82141-35D42 · 82141-35D80 · 82141-35D90 · 82141-35E00 · 82141-35E40 · 82141-35E50 · 82141-35E60 · 82141-35G00 · 82141-35G01 · 82141-35G10 · 82141-35G11 · 82141-35G20 · 82141-35G21 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-35040 · 82142-35050 |
| 82151 | Right front door wiring harness | 82151-35450 |
| 82152 | Left front door wiring harness | 82152-35370 |
| 82153 | Rear door wiring harness No. 1 | 82153-35220 |
| 82154 | Rear door wiring harness No. 2 | 82154-35040 |
| 82161 | floor wiring harness | 82161-35580 · 82161-35590 · 82161-35600 · 82161-35610 · 82161-35620 · 82161-35630 · 82161-35640 · 82161-35650 · 82161-35790 · 82161-35791 · 82161-35800 · 82161-35801 · 82161-35810 · 82161-35811 · 82161-35820 · 82161-35821 |
| 82162 | Floor wiring harness No. 2 | 82162-35530 · 82162-35540 · 82162-35550 · 82162-35670 · 82162-35671 · 82162-35672 · 82162-35680 · 82162-35681 · 82162-35682 · 82162-35690 · 82162-35691 · 82162-35692 |
| 82164 | Frame wiring harness set | 82164-60300 |
| 82166 | Armrest box wiring harness | 82166-35010 |
| 82167 | Seat No. 1 wiring harness | 82167-35030 · 82167-60250 |
| 82168 | Seat No. 2 wiring harness | 82168-60130 |
| 82171 | Roof No. 1 wiring harness | 82171-35860 · 82171-35861 · 82171-35862 · 82171-35870 · 82171-35871 · 82171-35872 |
| 82184 | Rear door No. 1 wiring harness | 82184-35150 · 82184-35151 · 82184-35160 · 82184-35161 · 82184-35170 · 82184-35171 · 82184-35180 · 82184-35181 |
| 82185 | Rear door wiring harness No. 2 | 82185-35100 · 82185-35110 |
| 82214A | Car light wiring harness | 82214-35020 |
| 82219 | Temperature sensor harness | 82219-34020 |
| 82219A | sensor harness | 82219-34010 · 82219-35020 · 82219-35050 |
| 82233 | ECU wiring harness | 82233-35010 |
| 82666A | Connector holder No. 2 | 82666-35400 · 82666-35420 · 82666-35450 · 82666-60050 |
| 82666B | No. 3 connector holder | 82666-35430 |
| 82666C | No. 4 connector holder | 82666-35040 · 82666-35440 · 82666-35460 · 82666-60340 |
| 82666D | No. 5 connector holder | 82666-22080 |
| 82666E | No. 6 connector holder | 82666-22080 |
| 82734 | central junction box | 82734-35030 |
| 82817 | No. 1 wire harness protection device | 82817-32840 |
| 82821A | Connector cover | 82821-35090 |
| 82823S | Toyota part | 82823-35040 · 82823-35050 · 82823-35070 · 82823-35080 |
| 82823T | Toyota part | 82823-22050 |
| 82824 | Harness connector | 82824-20140 |
