Toyota HILUX 后地板和后地板梁 — Figure 5852

Toyota HILUX EPC diagram 5852, 后地板和后地板梁, with 1 images and 29 PNC and OE references.

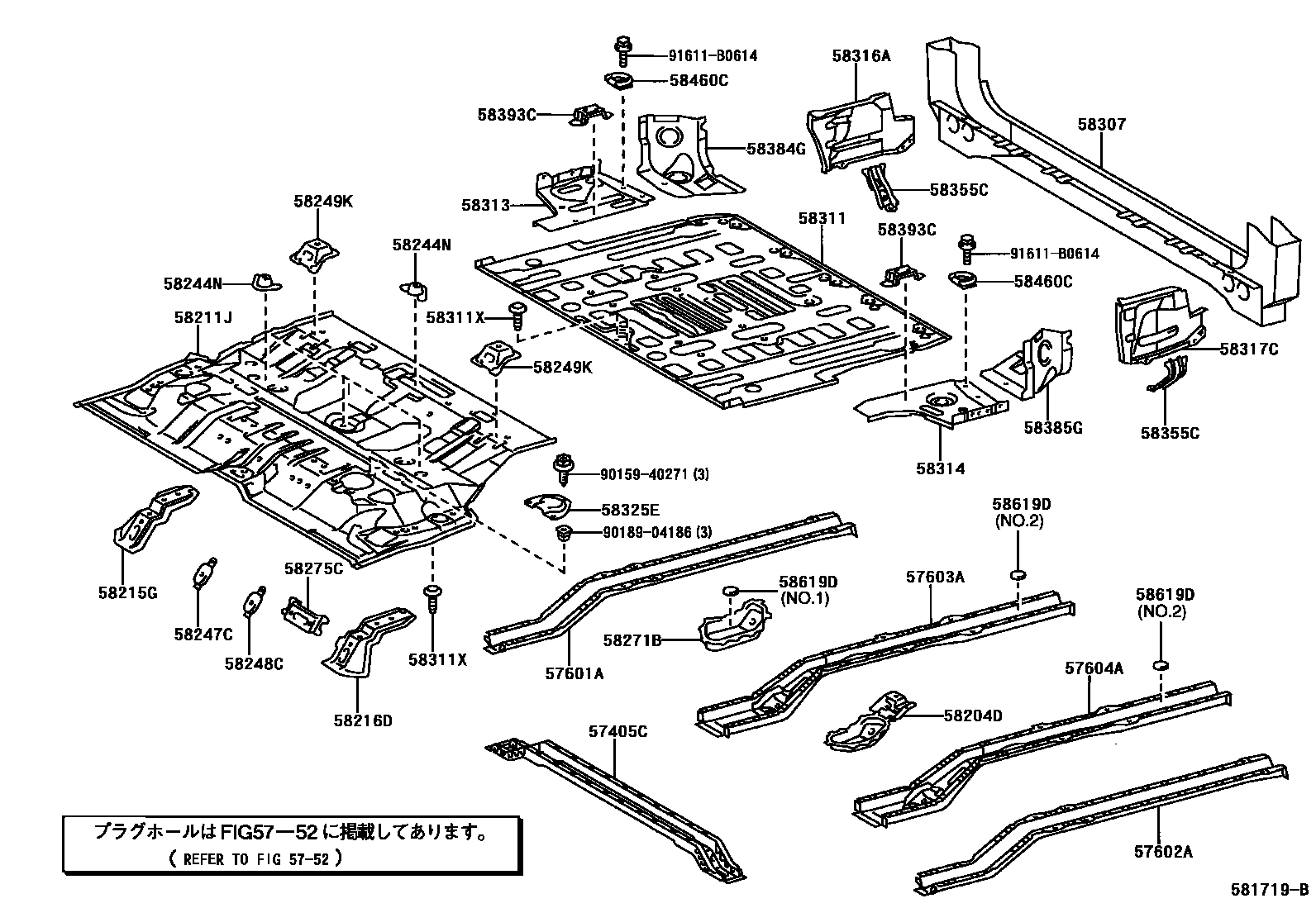

Toyota HILUX 后地板和后地板梁 EPC diagram — 581719B
后地板和后地板梁 — 581719B (200211 – 999999)

PNC and OE references

PNCPart nameOE numbers
57405CCenter floor rear cross member sub-assembly57405-35010 · 57405-35011
57601ARear floor right longitudinal beam sub-assembly57601-35010 · 57601-35020
57602ARear floor left longitudinal beam sub-assembly57601-35010 · 57601-35020
57603ARear floor right rear longitudinal beam sub-assembly57603-35010
57604ARear floor left rear longitudinal beam sub-assembly57604-35010
58204DRear left seat outer hinge bracket sub-assembly58204-35050 · 58204-35051
58211Jcentral floor base58211-35020 · 58211-35030
58215GRear seat No. 1 mounting bracket58215-35020
58216DRear left seat mounting bracket58216-35020
58244NRear seat cushion bracket block58244-35010
58247CRear right seat cushion hinge reinforcement58247-35030
58248CRear left seat cushion hinge reinforcement58247-35030
58249Kcentral floor support58249-35030
58271BRear floor right panel58271-35010
58275CWiring harness protector bracket58275-35020
58307Body lower back panel sub-assembly58307-35010 · 58307-35011
58311rear floor pan58311-35080 · 58311-35081
58311XRear floor welding bolts90115-06166
58313Rear floor right panel58313-35080
58314rear floor left panel58314-35040
58316ARear floor right rear side panel extension58316-35040
58317CRear floor left rear side panel extension58317-35030
58325ERear floor access hole cover58325-35010
58355CRear bumper arm bracket58355-35020
58384GBody lower back panel upper right corner panel58384-35010 · 58384-35011
58385GBody lower back panel upper left corner panel58385-35010 · 58385-35011
58393CBase plate fixed bracket58393-35010
58460CLuggage fixing belt lock assembly58460-35012
58619DCentral floor sub-muffler panel58619-35010 · 58619-60010
