Toyota HILUX fuel filter — Figure 2302

Toyota HILUX EPC diagram 2302, fuel filter, with 4 images and 14 PNC and OE references.

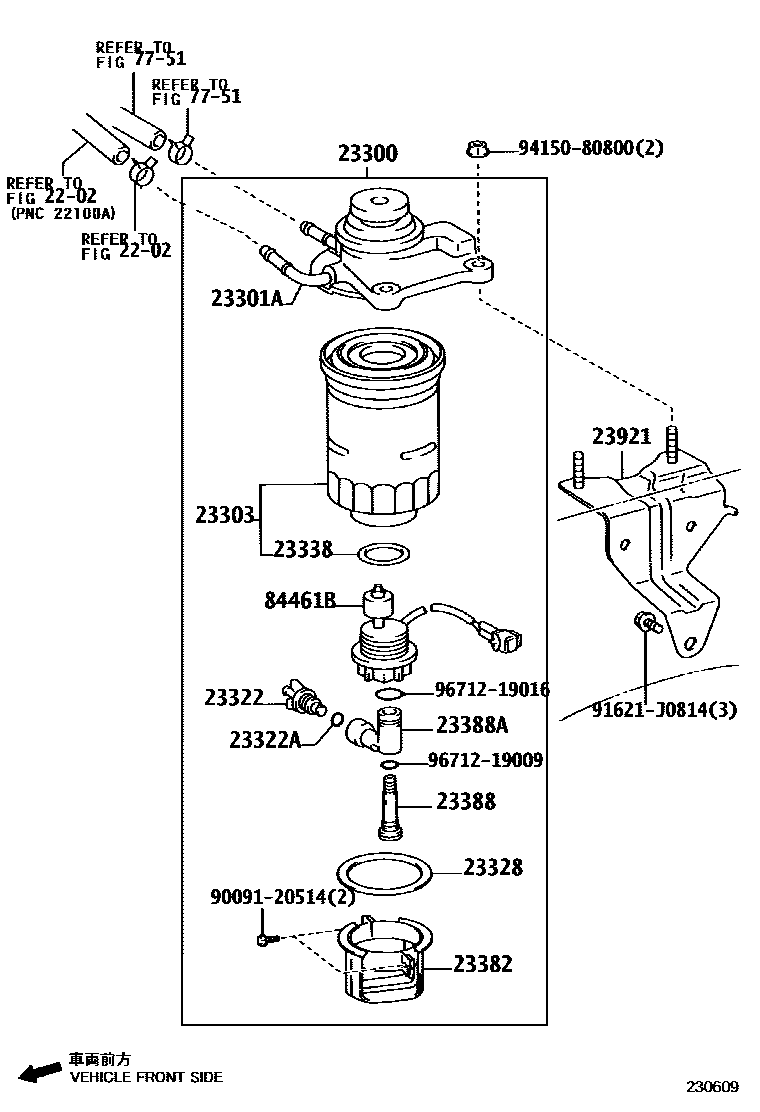

Toyota HILUX fuel filter EPC diagram — 230609
fuel filter — 230609 (200211 – 999999)

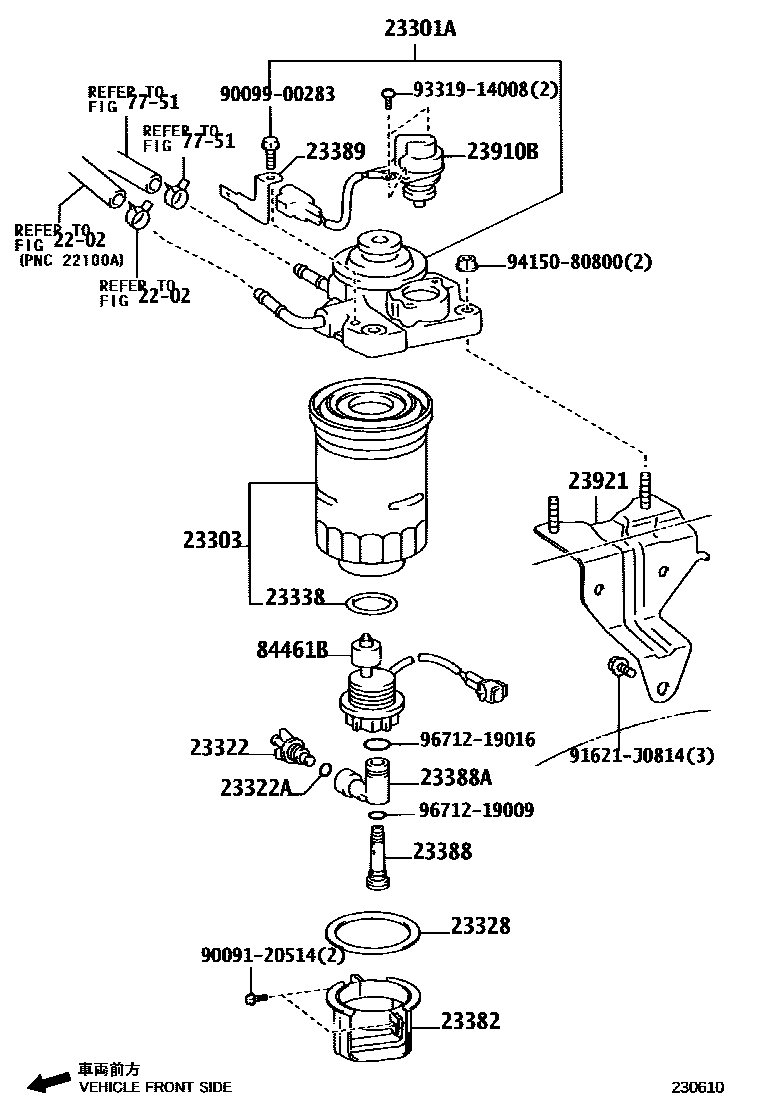

Toyota HILUX fuel filter EPC diagram — 230610
fuel filter — 230610 (200211 – 999999)

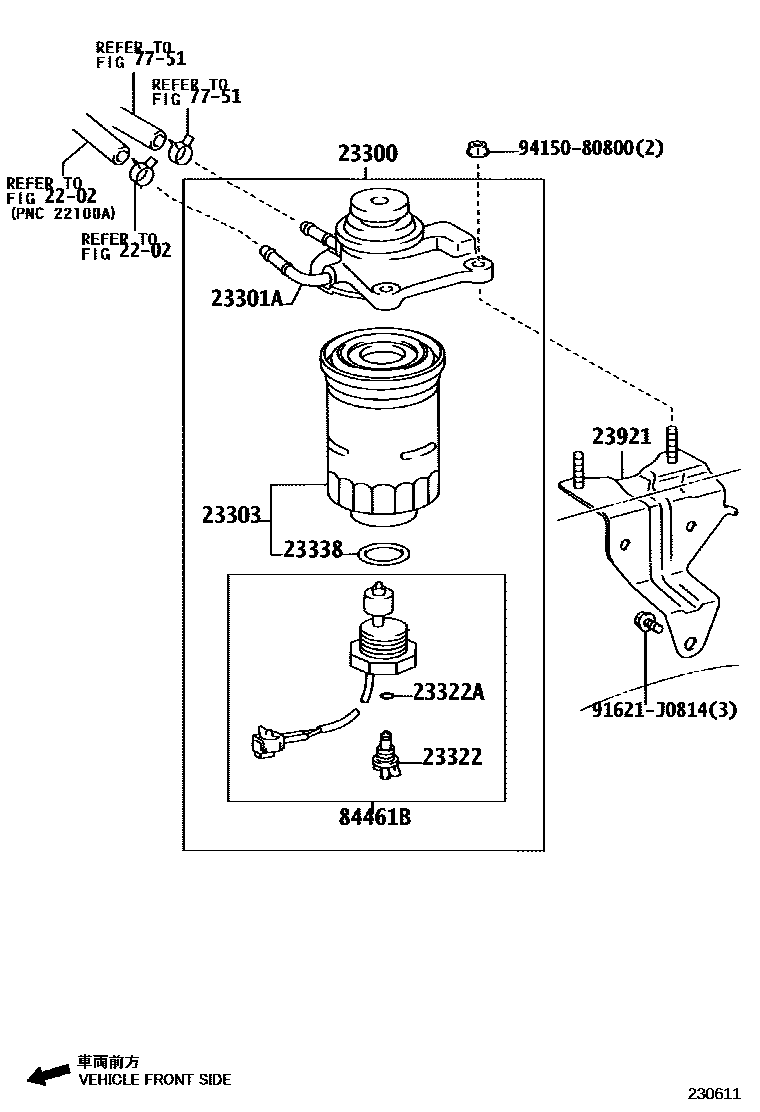

Toyota HILUX fuel filter EPC diagram — 230611
fuel filter — 230611 (200305 – 200402)

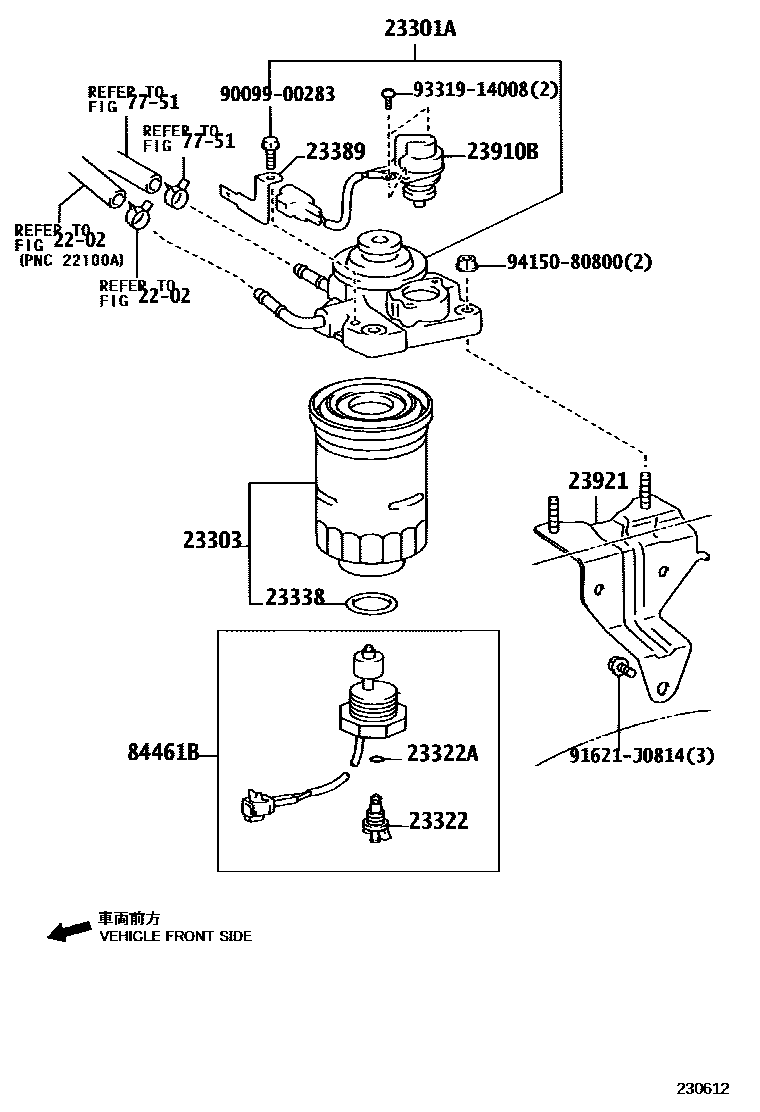

Toyota HILUX fuel filter EPC diagram — 230612
fuel filter — 230612 (200305 – 200402)

PNC and OE references

PNCPart nameOE numbers
23300fuel filter assembly23300-30160 · 23300-30180 · 23300-30181
23301AFuel filter cover assembly23380-30160 · 23380-30170
23303Fuel filter element sub-assembly23303-64010 · 23390-30150 · 23390-30180
23322Drain plug (for fuel filter)23388-64470
23322AO-ring (for drain plug)23344-54010
23328Gasket (for fuel filter)23385-30160
23338Gasket (for warning switch)23344-64010
23382fuel filter housing23382-30160
23388Fuel filter drain plug23388-30160
23388AFuel filter drain plug23388-30170
23389fuel filter clip23389-30170
23910BFuel heater assembly23910-30020
23921Fuel filter support23921-30050
84461BLiquid level warning switch84461-28040 · 84461-60090
