Toyota HILUX Alternator — Figure 1903

Toyota HILUX EPC diagram 1903, Alternator, with 5 images and 16 PNC and OE references.

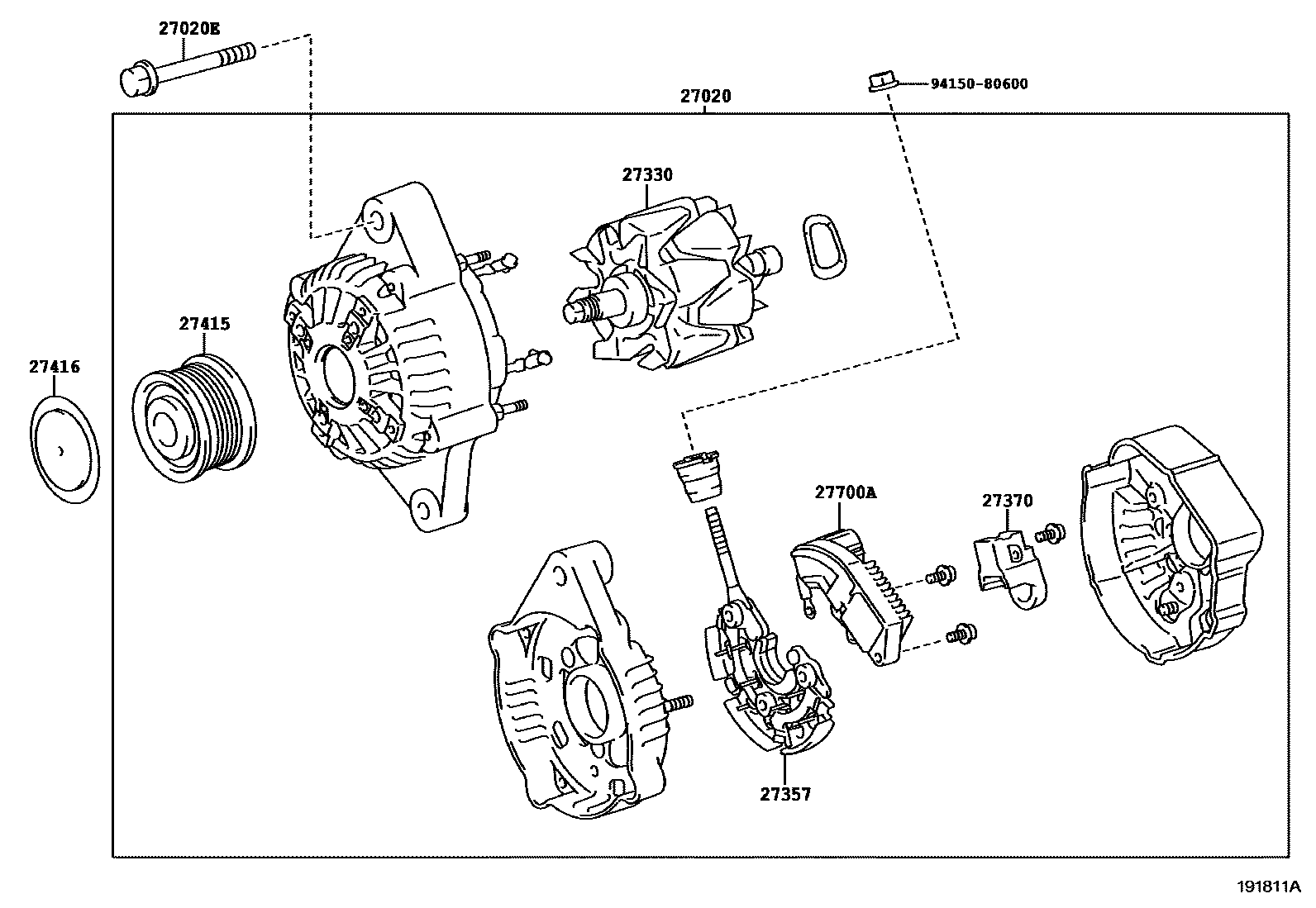

Toyota HILUX Alternator EPC diagram — 191811A
Alternator — 191811A (200211 – 200508)

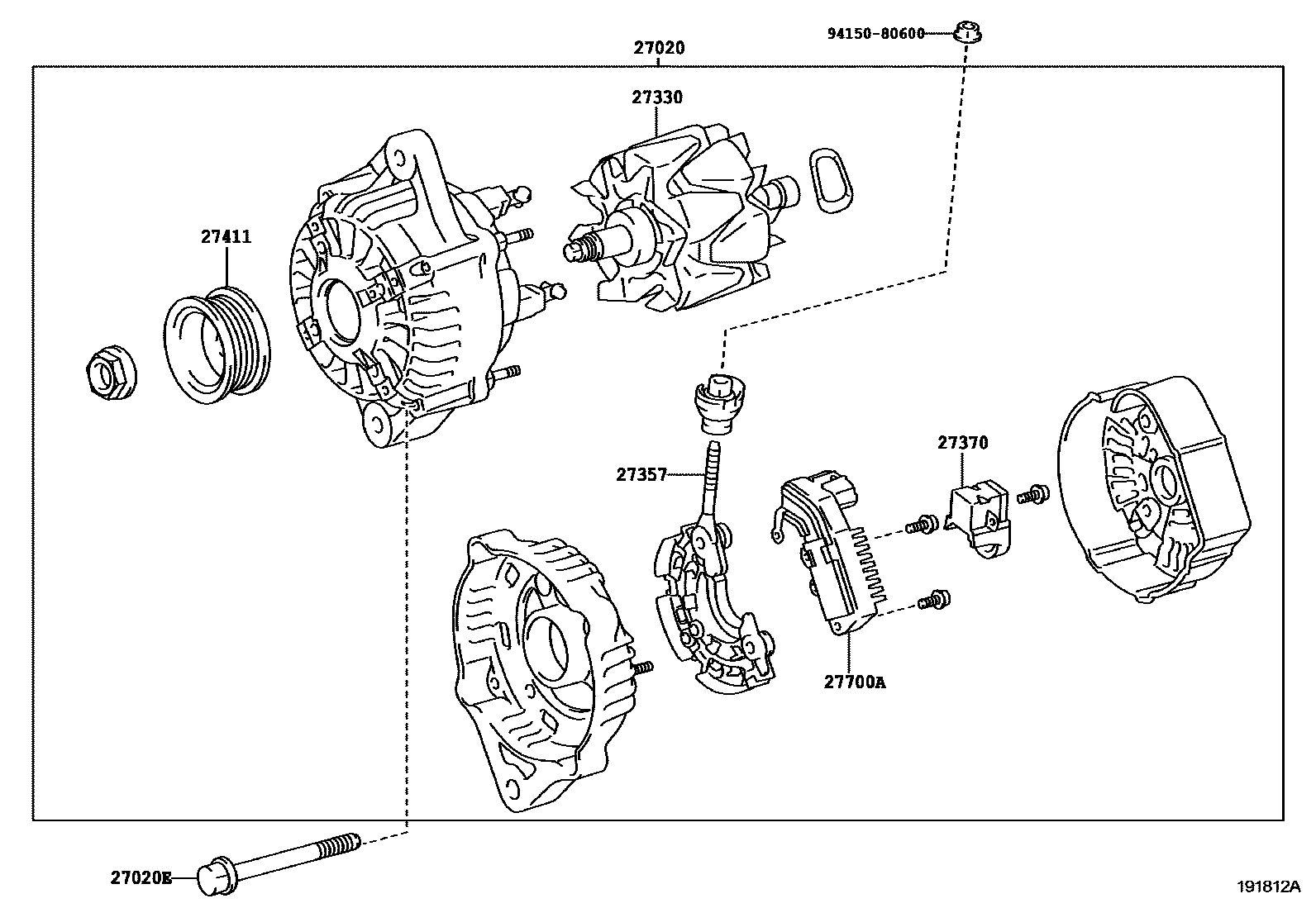

Toyota HILUX Alternator EPC diagram — 191812A
Alternator — 191812A (200211 – 200408)

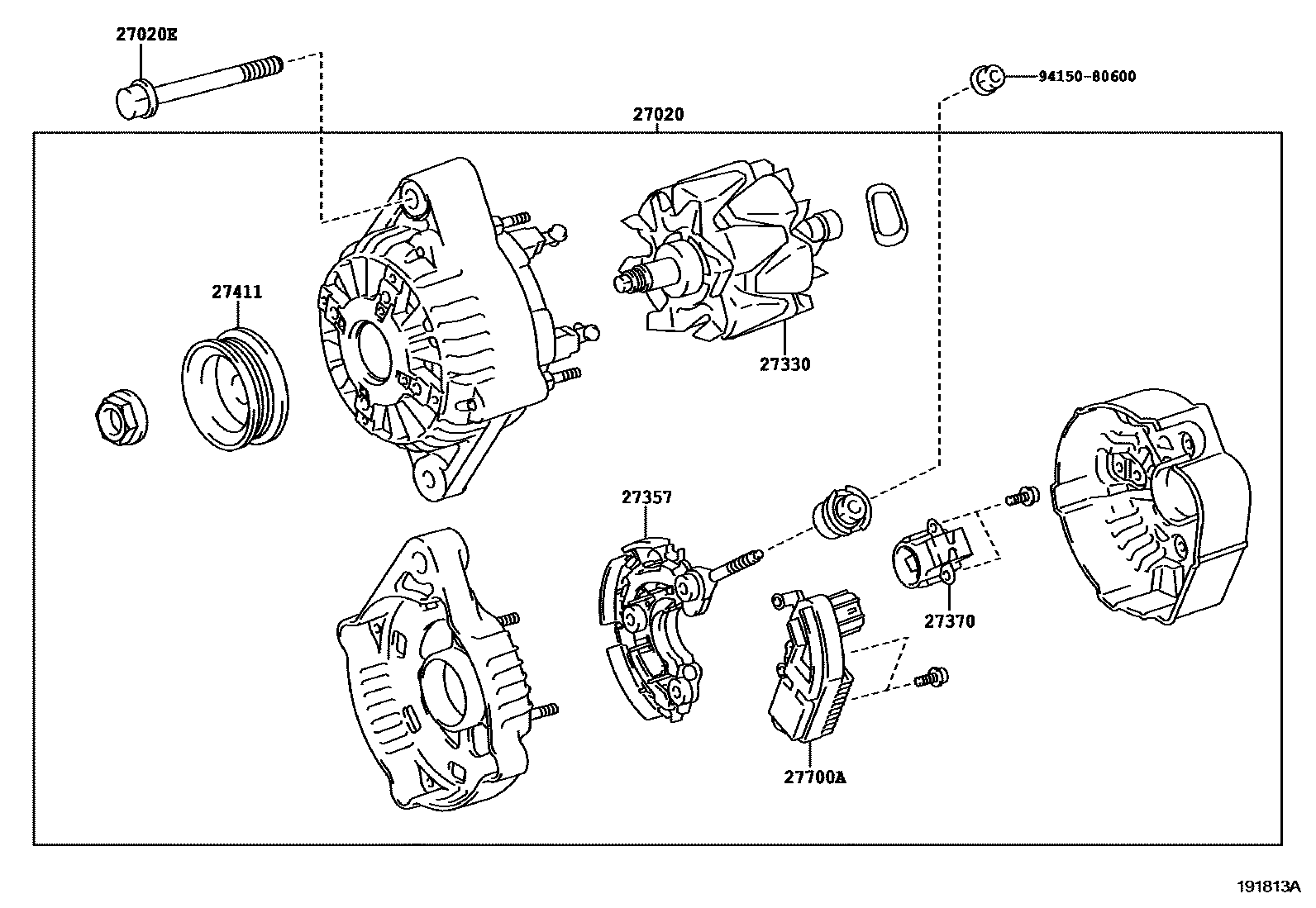

Toyota HILUX Alternator EPC diagram — 191813A
Alternator — 191813A (200211 – 200508)

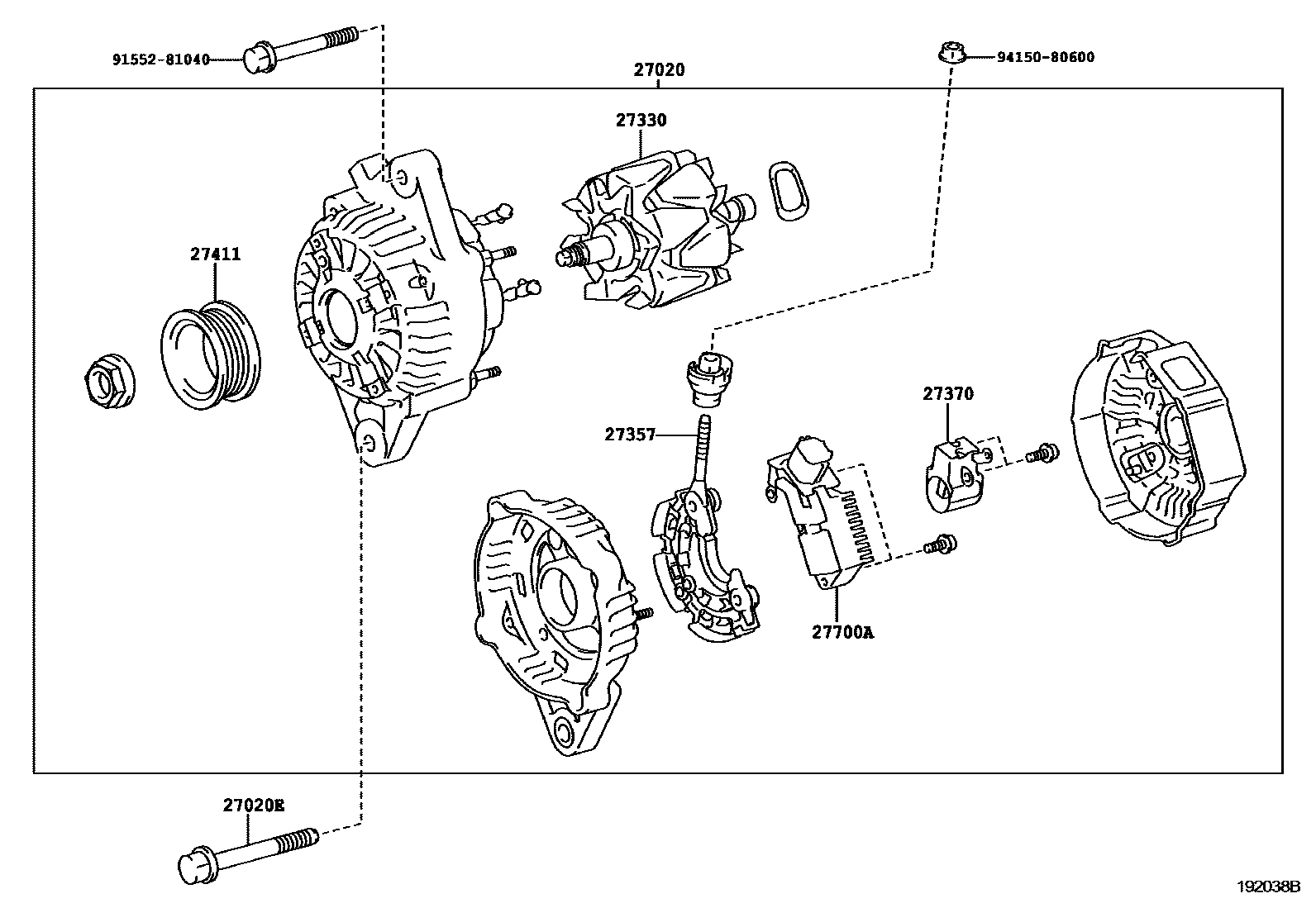

Toyota HILUX Alternator EPC diagram — 192038B
Alternator — 192038B (200408 – 999999)

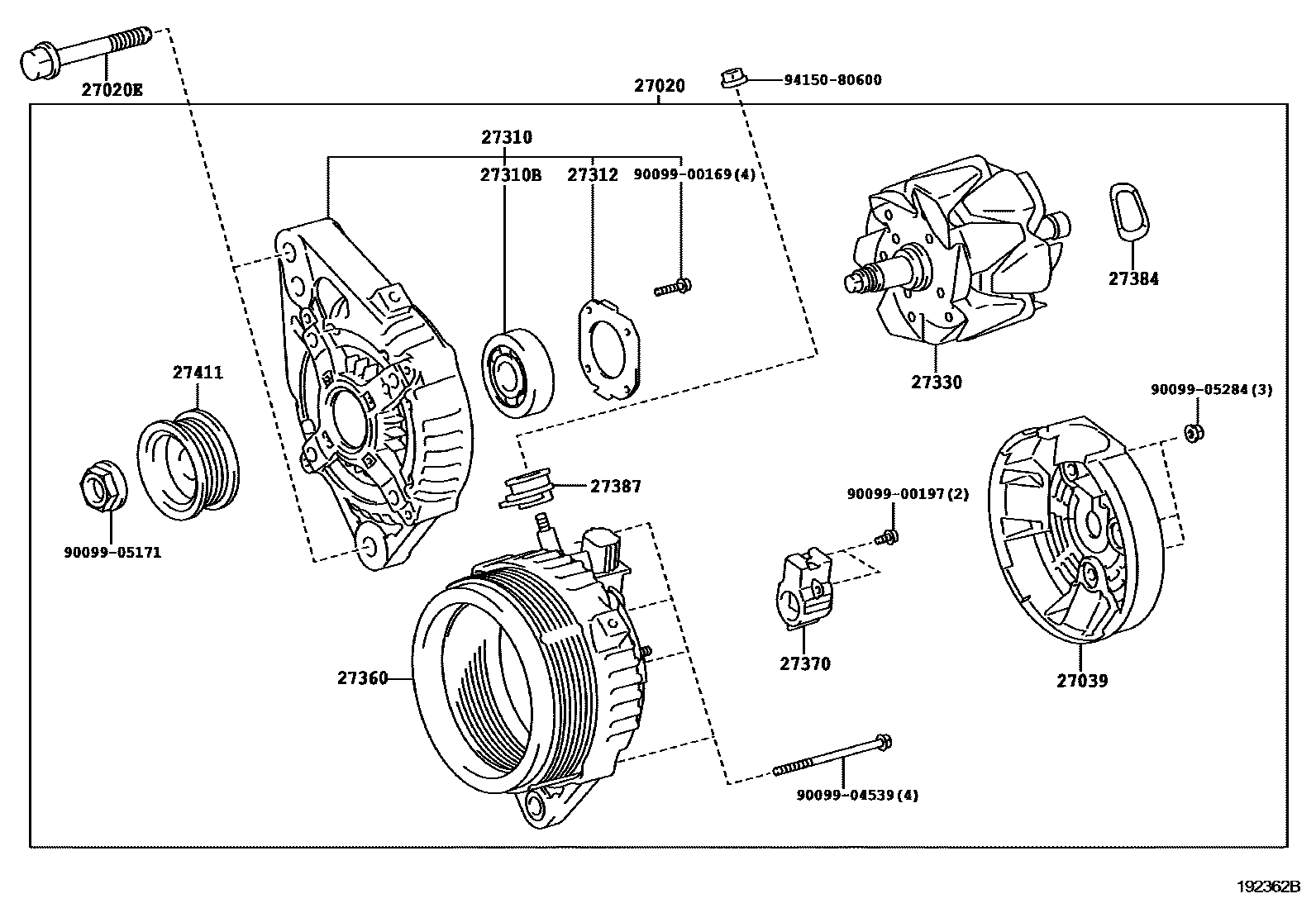

Toyota HILUX Alternator EPC diagram — 192362B
Alternator — 192362B (200508 – 999999)

PNC and OE references

PNCPart nameOE numbers
27020Alternator Assembly27060-30050 · 27060-31120 · 27060-62240 · 27060-75280 · 27060-75360
27020EBolts (for generator)90105-10092 · 90105-10101 · 90105-10221 · 91552-81085 · 91642-81065
27039Alternator Rear End Cover27039-26170 · 27039-27060
27310Alternator Drive End Frame Assembly27310-31210
27310BBearing (for Alternator Drive End Frame)90099-10142 · 90099-10223
27312Retainer Plate27312-72100
27330Alternator Rotor Assembly27330-30070 · 27330-30130 · 27330-62220
27357Generator rectifier frame27357-22200
27360Alternator Stator Coil Assembly27360-31320
27370Alternator Brush Holder Assembly27370-23120 · 27370-31220 · 27370-75060
27384Washer27384-50030
27387Terminal Insulator27387-20130
27411Alternator Pulley27411-16211 · 27411-31200 · 27411-31210 · 27411-70261
27415PULLEY, ALTERNATOR W/CLUTCH27415-30020
27416Generator pulley cover27416-30010
27700AGenerator voltage regulator assembly27700-28080 · 27700-50040
