Toyota HILUX Oil Filter — Figure 1502

Toyota HILUX EPC diagram 1502, Oil Filter, with 6 images and 18 PNC and OE references.

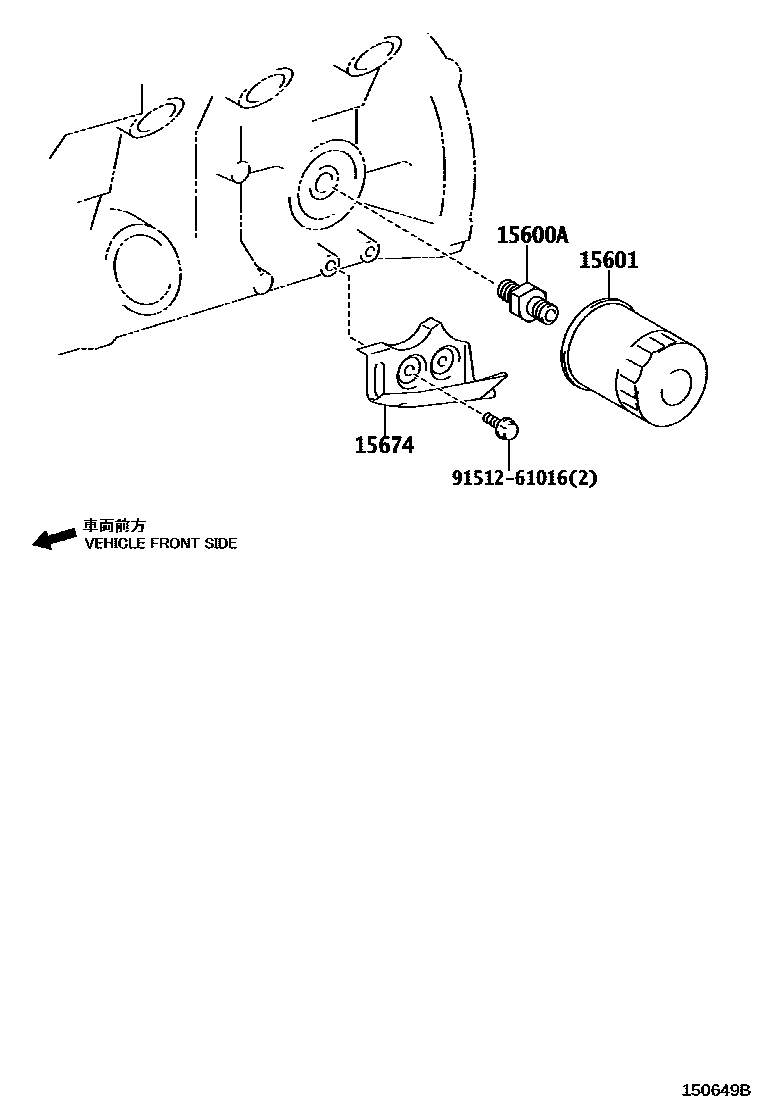

Toyota HILUX Oil Filter EPC diagram — 150649B
Oil Filter — 150649B (200211 – 999999)

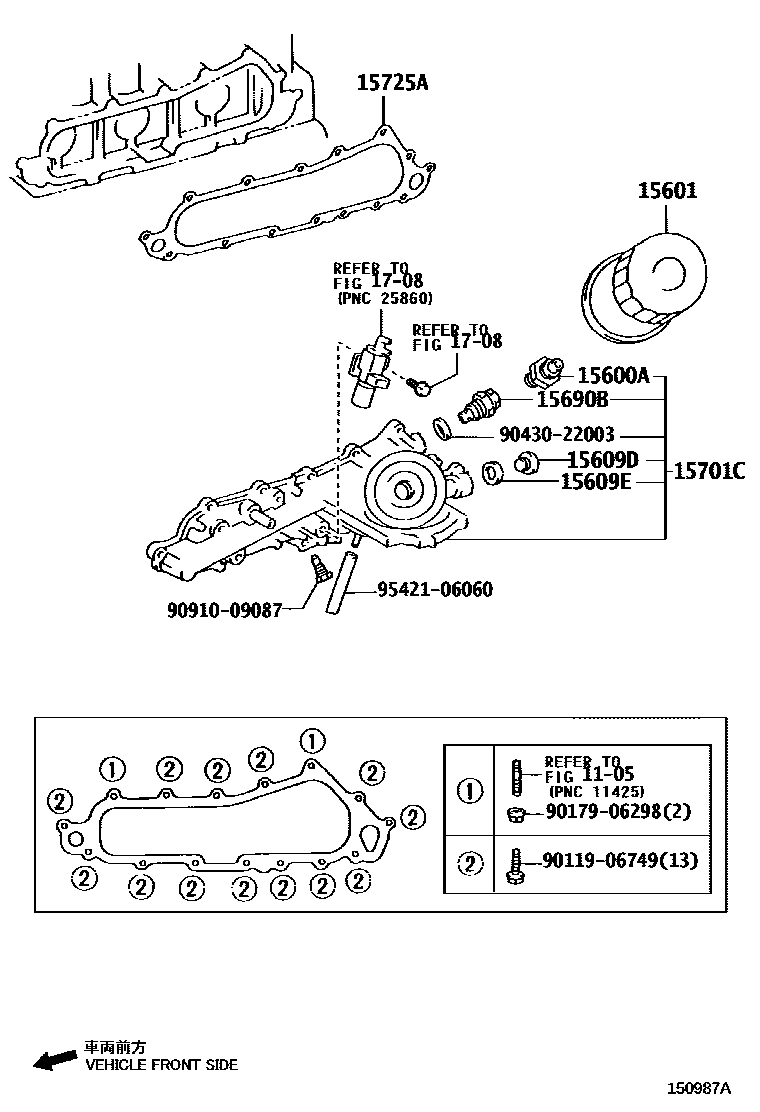

Toyota HILUX Oil Filter EPC diagram — 150987A
Oil Filter — 150987A (200408 – 999999)

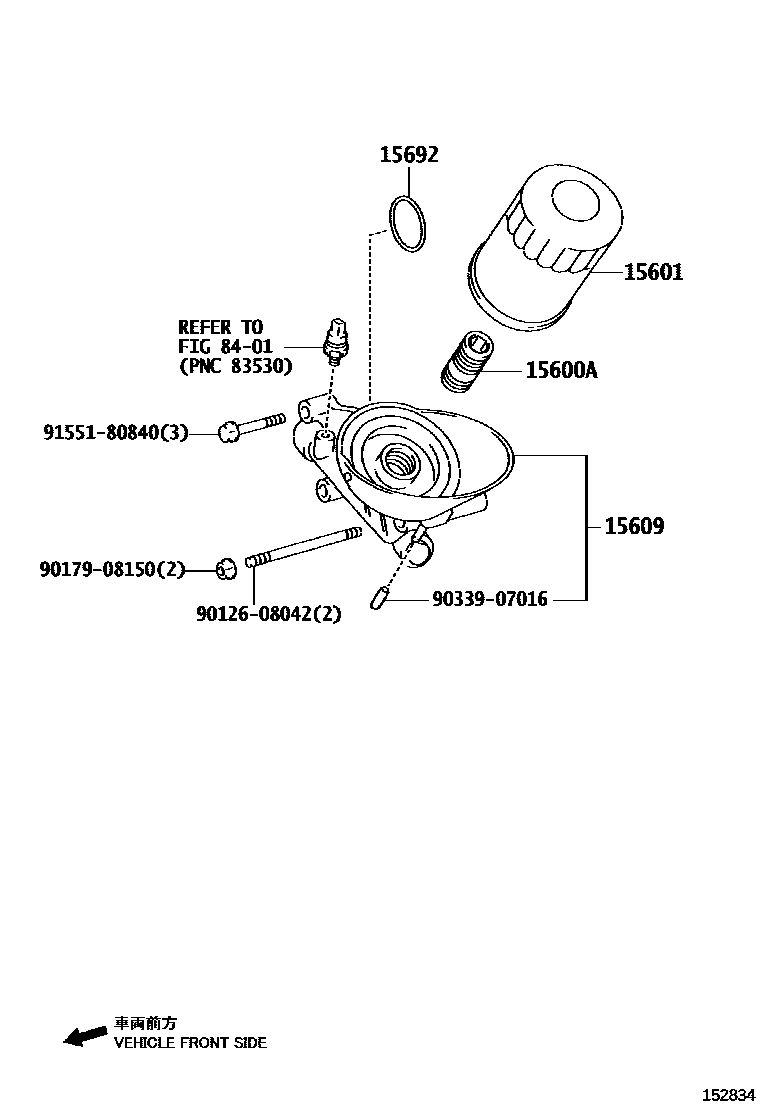

Toyota HILUX Oil Filter EPC diagram — 152834
Oil Filter — 152834 (200508 – 999999)

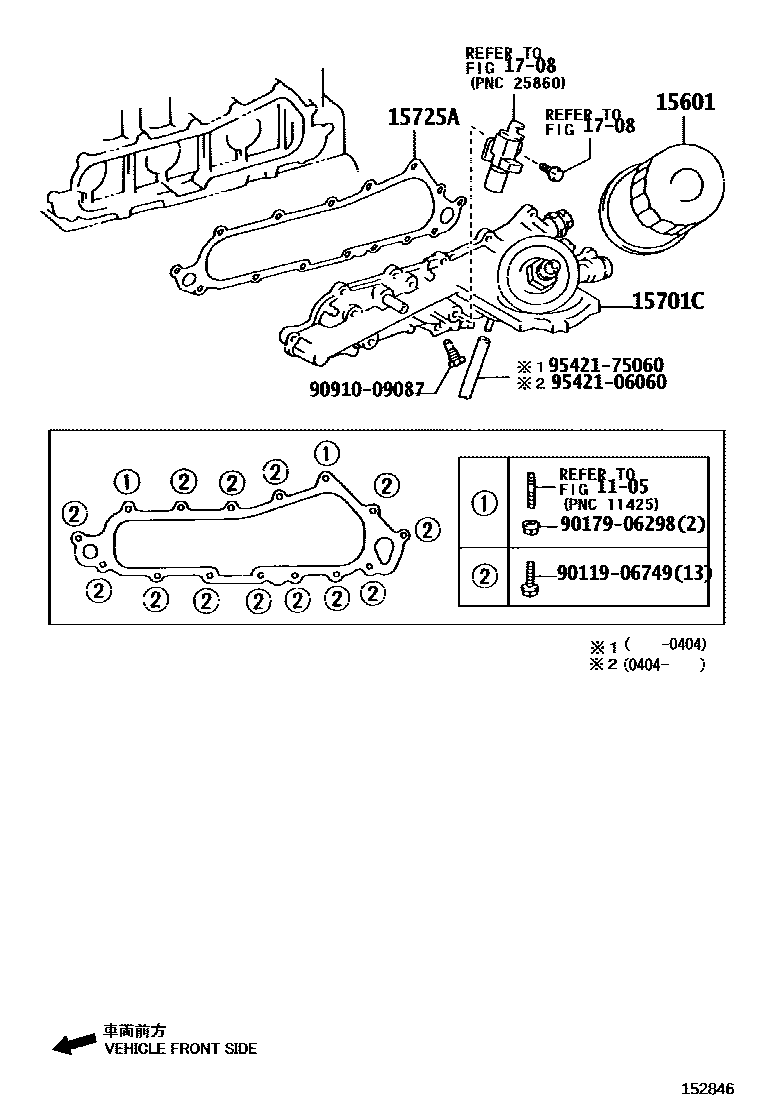

Toyota HILUX Oil Filter EPC diagram — 152846
Oil Filter — 152846 (200211 – 200408)

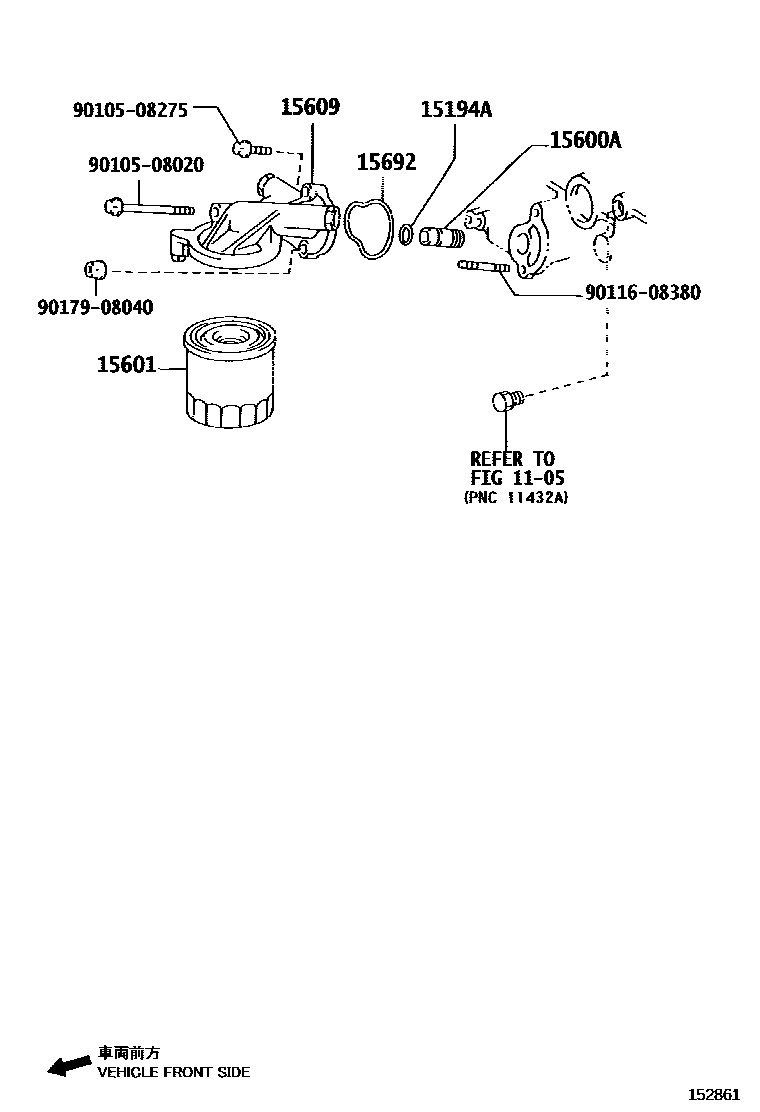

Toyota HILUX Oil Filter EPC diagram — 152861
Oil Filter — 152861 (200211 – 999999)

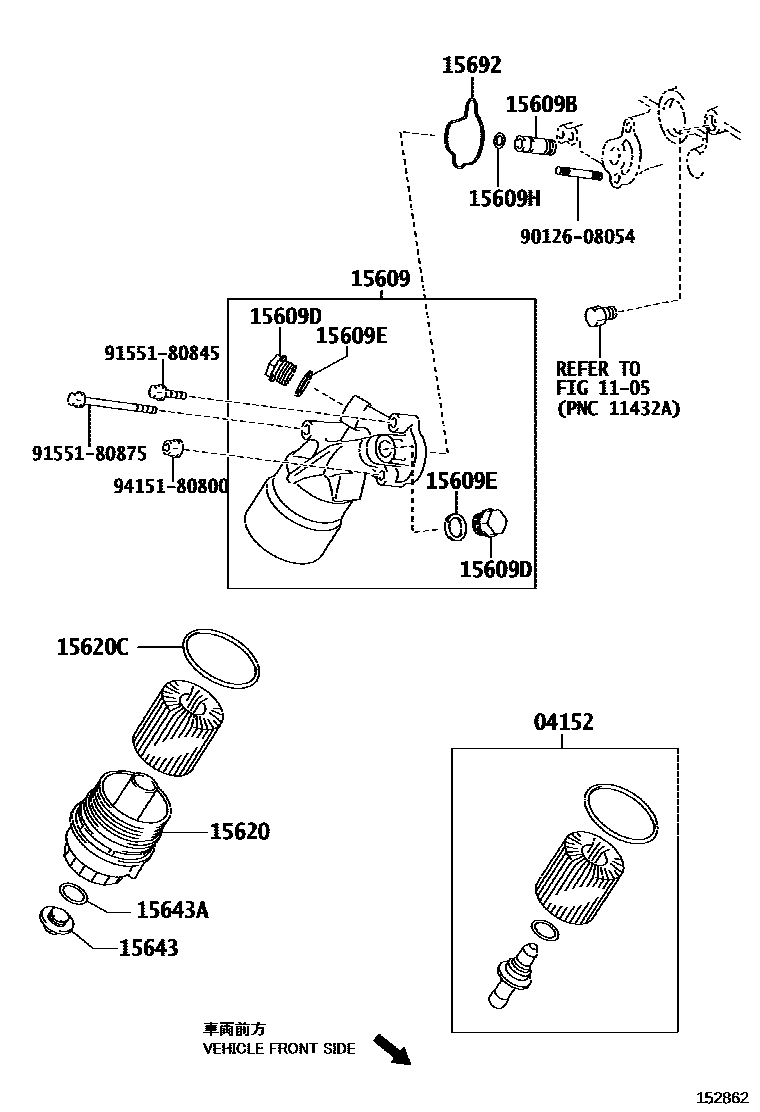

Toyota HILUX Oil Filter EPC diagram — 152862
Oil Filter — 152862 (200408 – 999999)

PNC and OE references

PNCPart nameOE numbers
04152Oil Filter Element Kit04152-31060 · 04152-38010
15194AO-ring96721-24018
15600AConnector (for oil filter)15116-54021 · 90404-19013 · 90404-19017 · 90404-19021
15601Oil filter sub-assembly90915-20003 · 90915-20004 · 90915-30002
15609Oil filter bracket sub-assembly15609-75030 · 15609-75090 · 15670-31010
15609BConnector (for oil filter bracket)90404-19017
15609DStraight threaded plug with head (for oil filter bracket)90341-20002 · 90341-22002
15609EHeaded straight thread plug liner15134-67020 · 90430-22011
15609HO-ring (for oil filter bracket)90301-17017
15620Oil filter cover assembly15620-31050
15620CGasket (for oil filter cover)90301-79005 · 90301-79006
15643Oil filter drain plug15643-31040 · 15643-31050
15643AO-ring (for oil filter drain plug)96723-35028
15674Oil filter reservoir15674-62020
15690BOil cooler pressure reducing valve assembly15690-64010
15692Oil filter holder gasket15692-31010 · 15692-75011
15701COil cooler cover sub-assembly15701-30050 · 15701-30051
15725AOil cooler cover gasket15725-67010
