Toyota HILUX Cylinder Head — Figure 1104

Toyota HILUX EPC diagram 1104, Cylinder Head, with 6 images and 62 PNC and OE references.

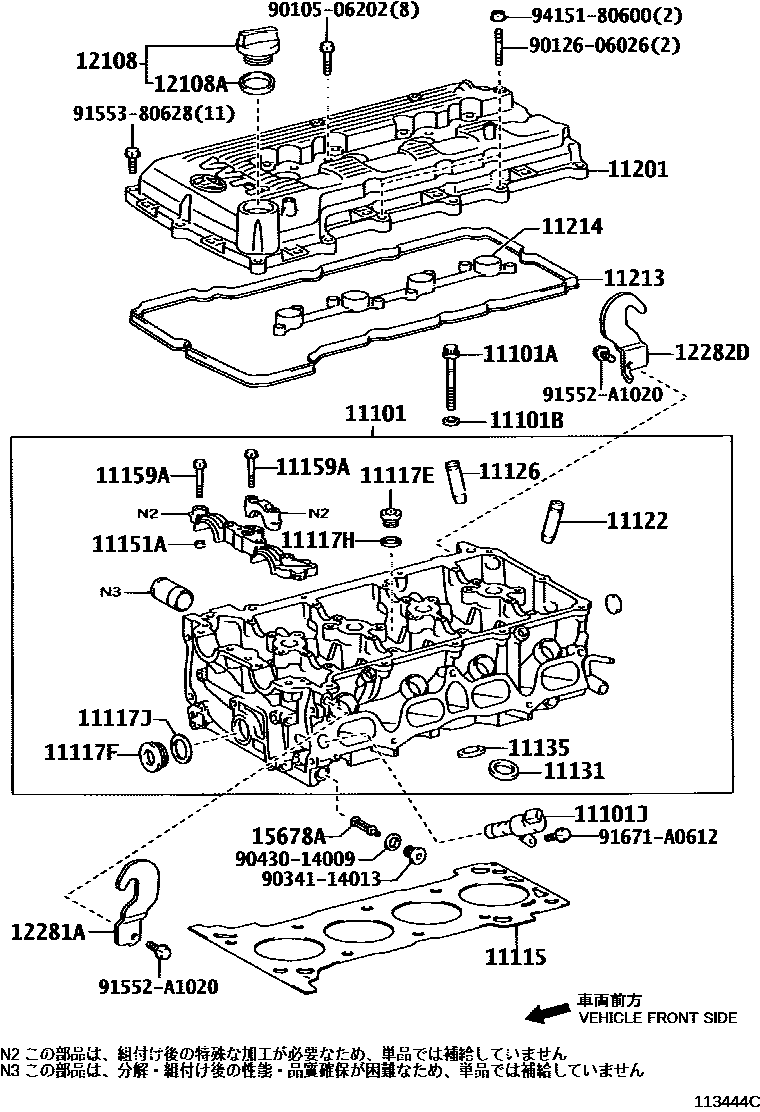

Toyota HILUX Cylinder Head EPC diagram — 113444C
Cylinder Head — 113444C (200408 – 999999)

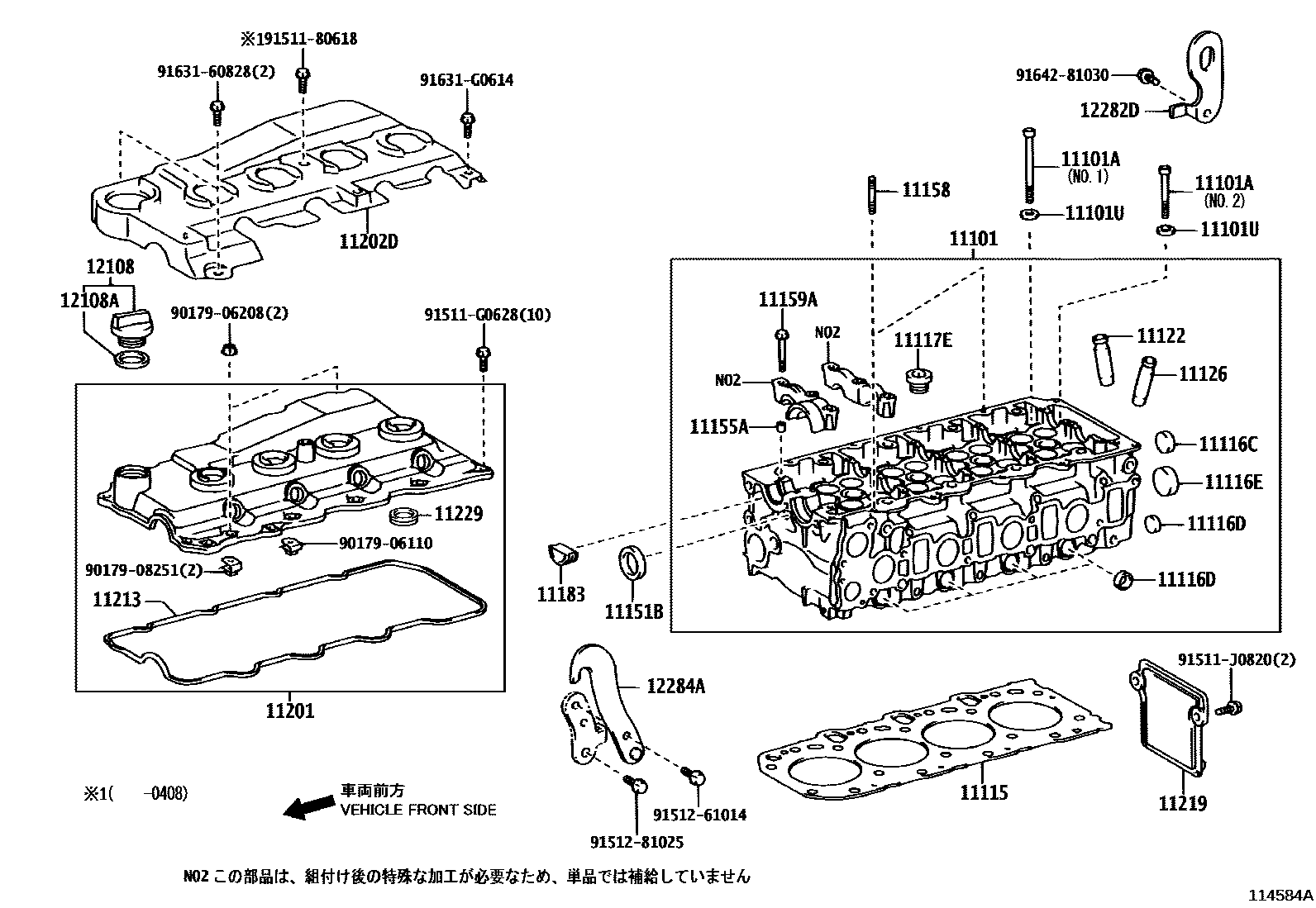

Toyota HILUX Cylinder Head EPC diagram — 114584A
Cylinder Head — 114584A (200211 – 999999)

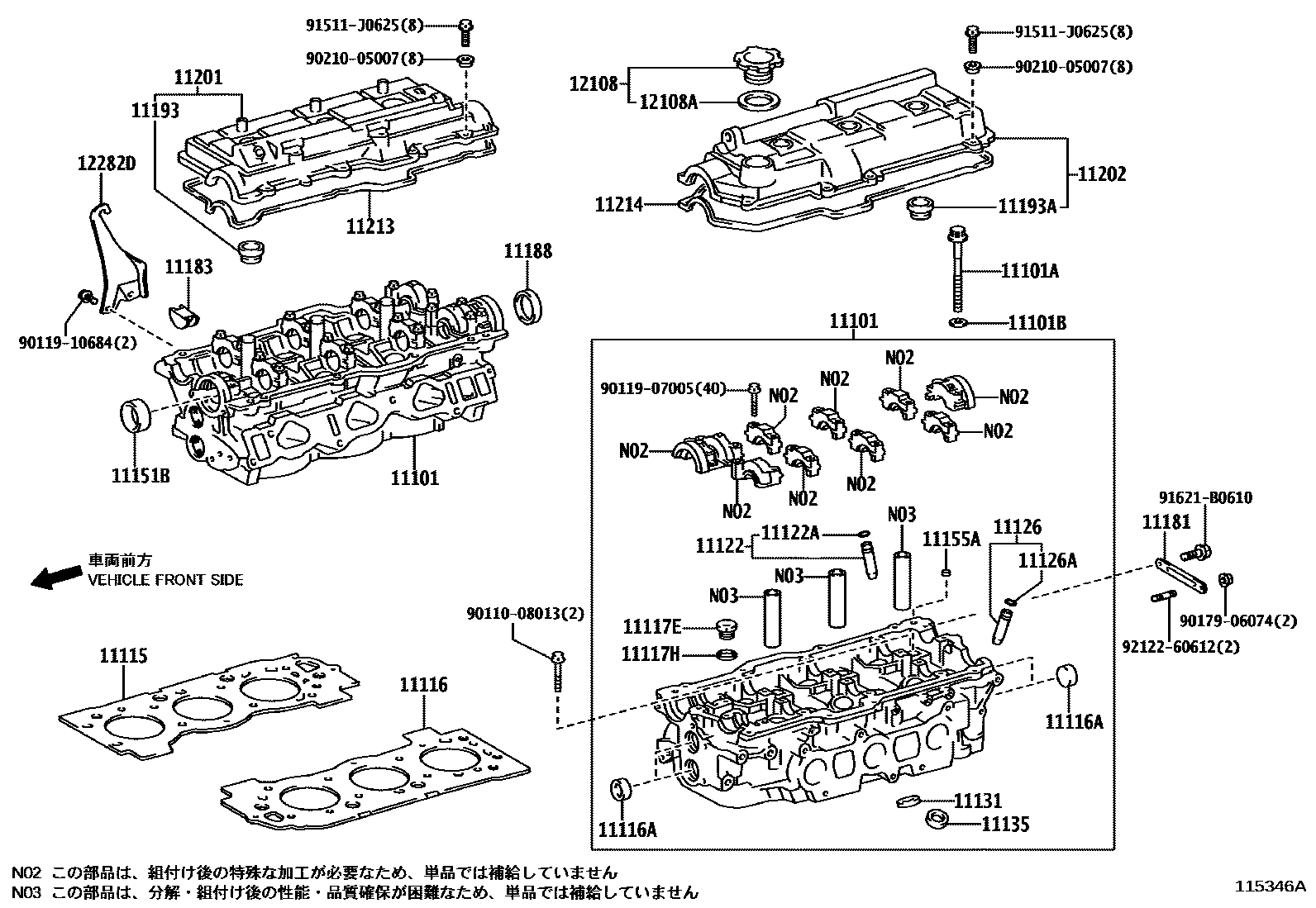

Toyota HILUX Cylinder Head EPC diagram — 115346A
Cylinder Head — 115346A (200211 – 999999)

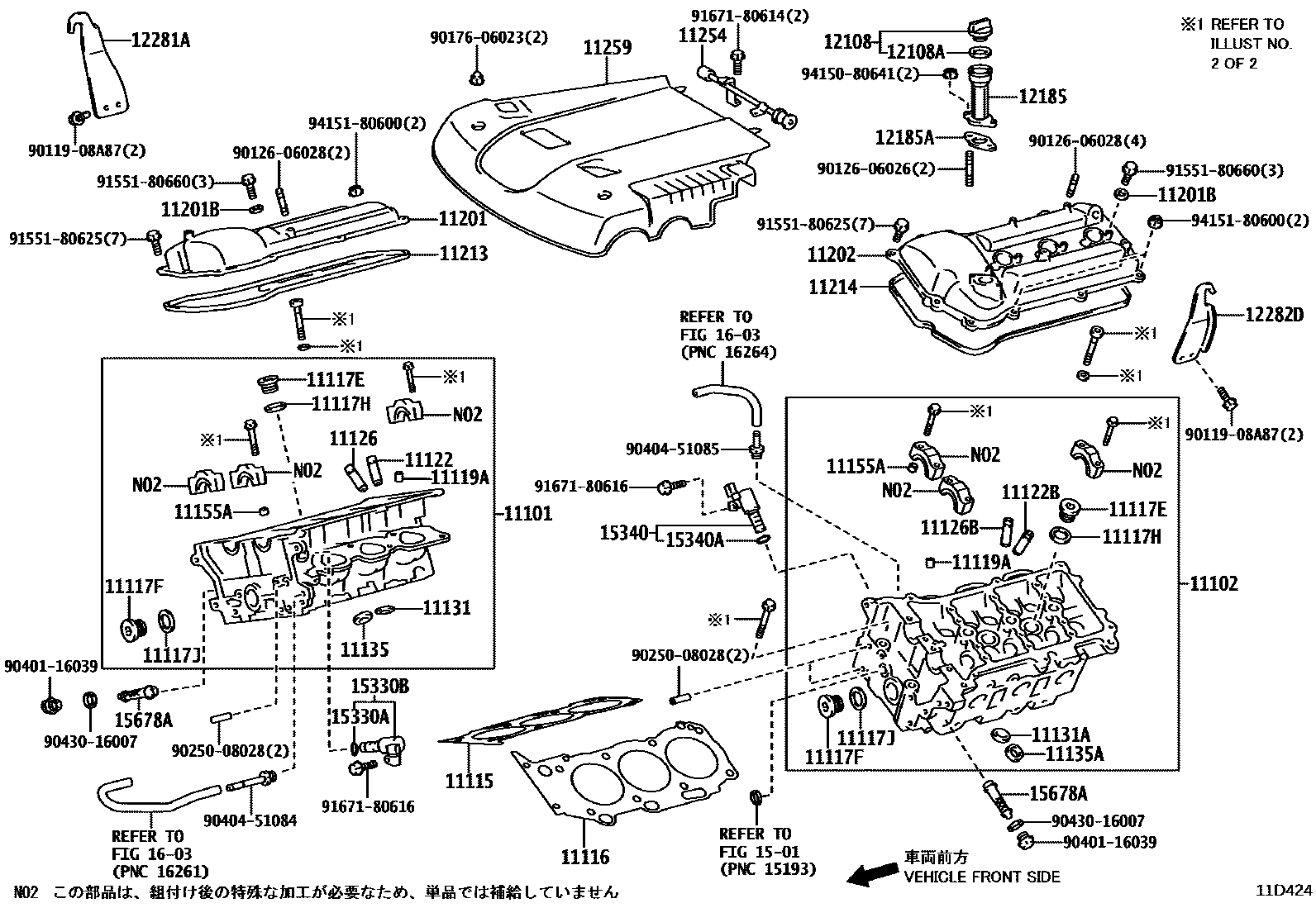

Toyota HILUX Cylinder Head EPC diagram — 11D424
Cylinder Head — 11D424 (200508 – 999999)

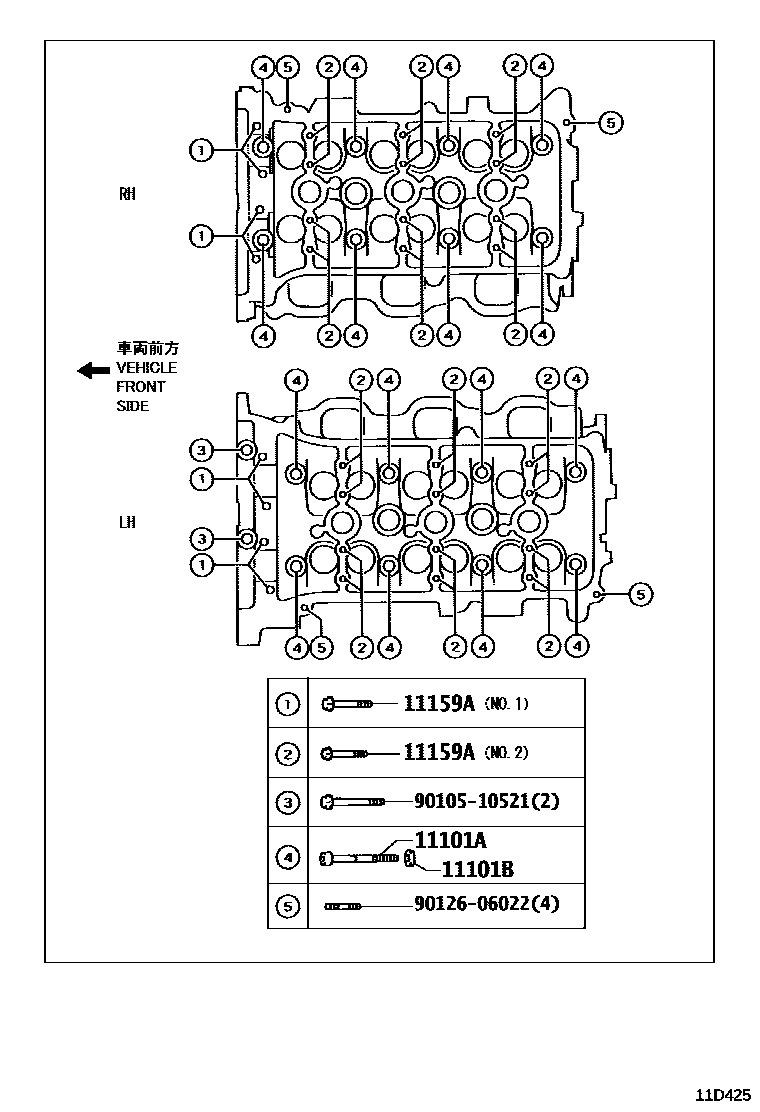

Toyota HILUX Cylinder Head EPC diagram — 11D425
Cylinder Head — 11D425 (200508 – 999999)

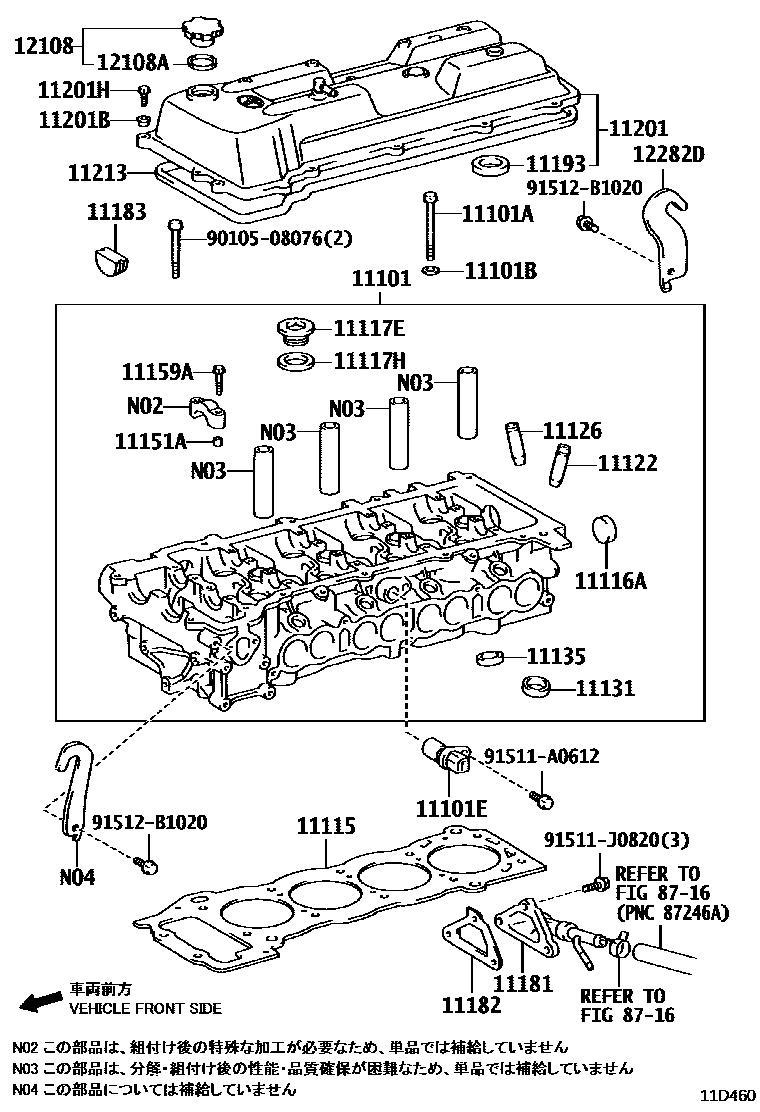

Toyota HILUX Cylinder Head EPC diagram — 11D460
Cylinder Head — 11D460 (200211 – 200408)

PNC and OE references

PNCPart nameOE numbers
11101CYLINDER HEAD SUB-ASSY11101-30032 · 11101-30050 · 11101-39755 · 11101-69136 · 11101-75150 · 11101-79266
11101ABOLT (FOR CYLINDER HEAD)90910-02077 · 90910-02091 · 90910-02145 · 90910-02146 · 90910-02162
11101BFlat Washer (for cylinder head assembly)90201-11028 · 90201-11034 · 90201-12222
11101ECam position sensor90919-05026
11101JCamshaft timing oil control valve assembly15330-75010
11101USPACER (FOR CYLINDER HEAD SET BOLT)90560-13023
11102left cylinder head11102-39235
11115GASKET, CYLINDER HEAD11115-31030 · 11115-31031 · 11115-62080 · 11115-75031 · 11115-75050 · 11115-75051
11116No. 2 cylinder head gasket11116-31010 · 11116-31011 · 11116-62080
11116ANo. 1 sealing plug96411-43000 · 96411-62800
11116CNo. 3 sealing plug96411-63000
11116DNo. 4 sealing plug96411-62000
11116ENo. 5 sealing plug96411-63500
11117EPLUG, STRAIGHT SCREW W/HEAD, NO.190341-14015 · 90341-20002 · 90341-24011 · 90341-27006
11117FNo. 2 headed straight thread plug90341-27006 · 90341-32002
11117HGasket (for coolant hole)90430-20004 · 90430-24013 · 90430-27005
11117JGasket (for cylinder head thread plug)90430-27005 · 90430-32004 · 90430-33001
11119ANo. 1 direct sales90250-05021
11122BUSH, INTAKE VALVE GUIDE11122-16010 · 11122-20020 · 11122-30020 · 11122-75020 · 11123-16010 · 11123-20020 · 11123-30020 · 11123-75020
11122AShaft snap ring (for valve guide bushing)90520-10004
11122BNo. 2 intake valve guide bushing11122-20020 · 11123-20020
11126BUSH, EXHAUST VALVE GUIDE11122-16010 · 11122-30020 · 11122-75020 · 11123-16010 · 11123-30020 · 11123-75020 · 11126-20020 · 11126-50050 · 11127-20020 · 11127-50050
11126AShaft snap ring (for valve guide bushing)90520-10004
11126BNo. 2 exhaust valve guide bushing11126-20020 · 11127-20020
11131intake valve seat11131-31010 · 11131-62050 · 11131-75030 · 11131-75080 · 11132-31010 · 11132-62050 · 11132-75030 · 11132-75080
11131ANo. 2 intake valve seat11131-31010 · 11132-31010
11135Exhaust valve seat11135-20040 · 11135-31030 · 11135-75040 · 11135-75100 · 11136-20040 · 11136-31030 · 11136-75040 · 11136-75100
11135ANo. 2 exhaust valve seat11135-31030 · 11136-31030
11151ARing pin (for securing camshaft bearing cap)90253-10006
11151BOIL SEAL (FOR CAMSHAFT SETTING)90311-32019 · 90311-38051
11155APIN, RING W/HEAD90253-10004 · 90253-11021
11158STUD (FOR CYLINDER HEAD TO HEAD COVER)90116-06149
11159ABOLT (FOR CYLINDER HEAD TO CAMSHAFT BEARING CAP)90105-08353 · 90119-06902 · 90119-07009 · 90119-07011 · 90119-07013
11181cylinder head rear plate11181-62031 · 11181-75021
11182Rear cylinder head gasket11182-75010
11183PLUG, SEMICIRCULAR11183-20010 · 11183-50010 · 11183-67020
11188Camshaft housing screw plug11188-62010
11193spark plug bushing gasket11193-15010 · 11193-70010
11193ALeft spark plug bushing gasket11193-70010
11201CYLINDER HEAD COVER SUB-ASSY11201-31220 · 11201-62040 · 11201-75040 · 11201-75051 · 11210-30081
11201BGasket (for cylinder head cover)90210-06013 · 90210-07001
11201HBolts (for cylinder head cover)91511-J0625
11202Left cylinder head cover sub-assembly11202-31010 · 11202-62050
11202DNo. 2 cylinder head cover sub-assembly11202-30010
11213GASKET, CYLINDER HEAD COVER11213-30020 · 11213-31030 · 11213-62020 · 11213-75030 · 11213-75040 · 11213-75041
11214No. 2 cylinder head cover gasket11213-62020 · 11214-31010 · 11214-75010 · 11214-75011
11219No. 3 cylinder head cover11203-30010
11229GASKET, CYLINDER HEAD COVER, NO.323682-30020
11254V-shaped cylinder block cover No. 1 bracket11254-31010
11259V-shaped cylinder head11259-31011
12108OIL FILLER CAP SUB-ASSY12180-21010 · 12180-28010 · 12180-55010 · 12180-65011
12108AGASKET (FOR OIL FILLER CAP)90430-37004 · 90430-37140
12185Oil filler cap housing12185-50020
12185AOil filler cap gasket12196-50010
12281AEngine No. 1 hanger12281-31060 · 12281-75040
12282DENGINE HANGER, NO.212281-75040 · 12282-31040 · 12282-62070 · 12282-67030 · 12282-75020
12284AENGINE HANGER, NO.1 UPPER12284-30020
15330AO-ring (for camshaft timing oil control valve)90099-14137
15330BRight camshaft timing oil control valve assembly15330-31010
15340Left camshaft timing oil control valve assembly15340-31010
15340AO-ring (for camshaft timing oil control valve)90099-14137
15678AOil control valve filter15678-21010 · 15678-31010
