Toyota HILUX 电子控制柴油机(ECD) — Figure 8405

Toyota HILUX EPC diagram 8405, 电子控制柴油机(ECD), with 4 images and 13 PNC and OE references.

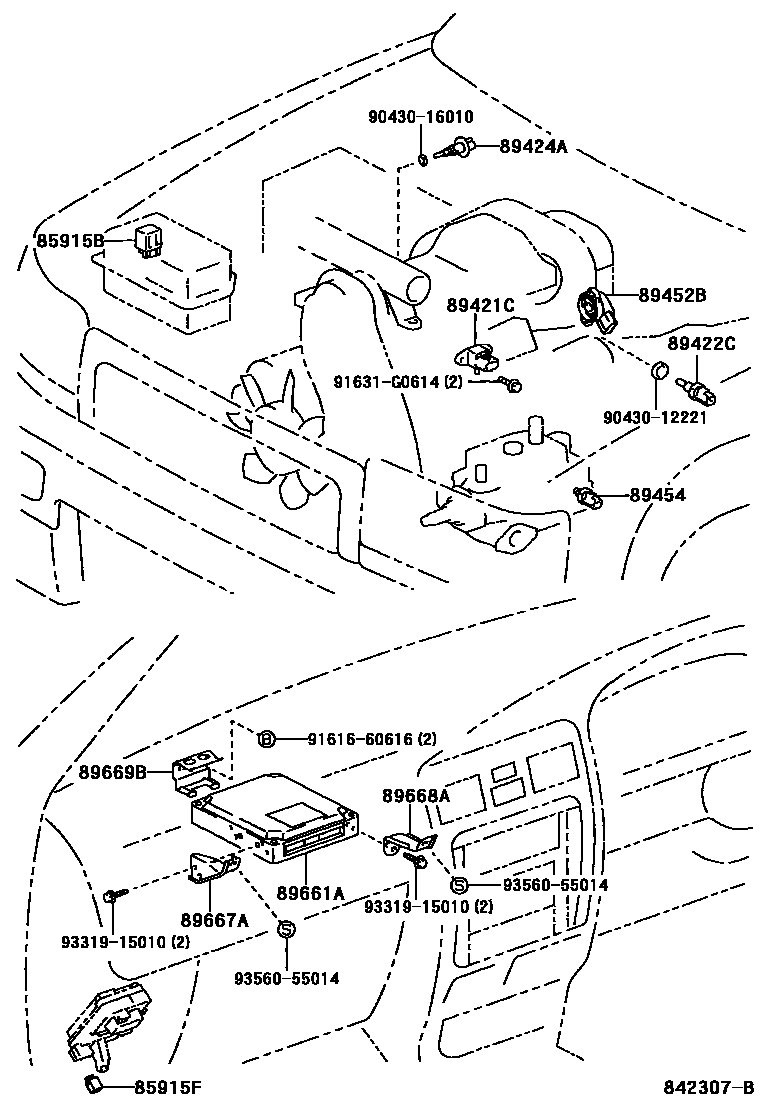

Toyota HILUX 电子控制柴油机(ECD) EPC diagram — 842307B
电子控制柴油机(ECD) — 842307B (199511 – 199807)

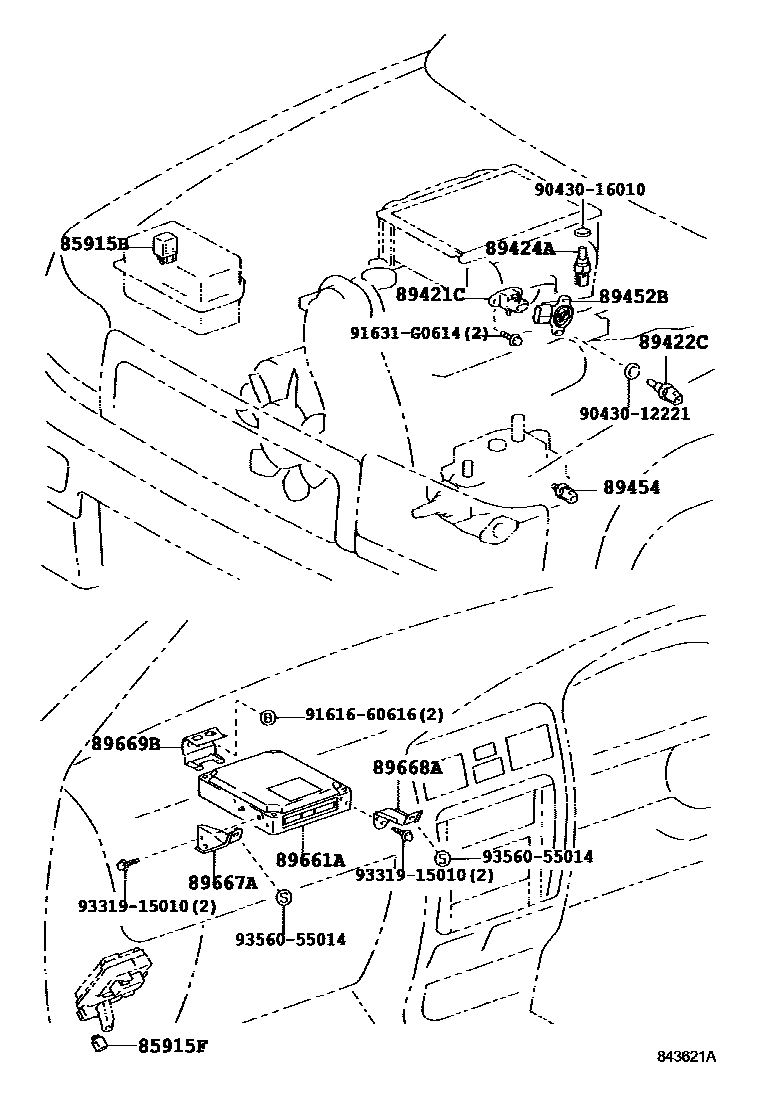

Toyota HILUX 电子控制柴油机(ECD) EPC diagram — 843621A
电子控制柴油机(ECD) — 843621A (199607 – 199807)

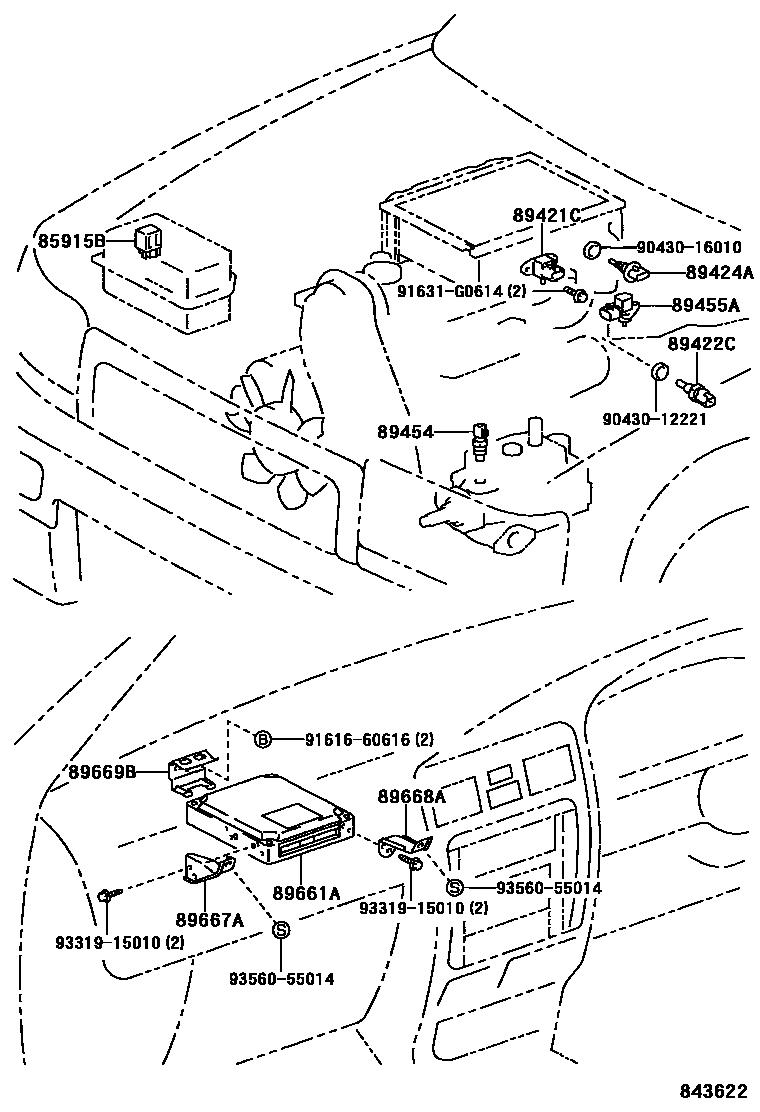

Toyota HILUX 电子控制柴油机(ECD) EPC diagram — 843622
电子控制柴油机(ECD) — 843622 (199807 – 200008)

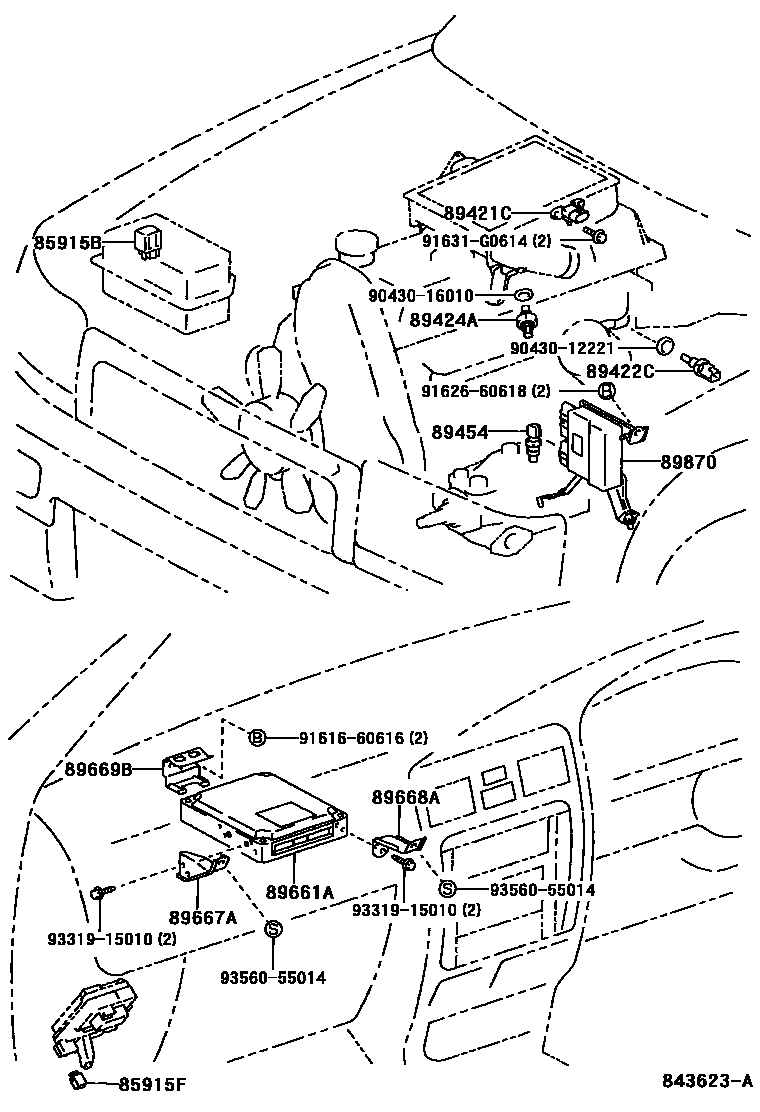

Toyota HILUX 电子控制柴油机(ECD) EPC diagram — 843623A
电子控制柴油机(ECD) — 843623A (200008 – 999999)

PNC and OE references

PNCPart nameOE numbers
85915BMain relay (for diesel turbine)90987-02012
85915FRelief valve relay90987-02012
89421CTurbo pressure sensor (for diesel turbines)89421-20210 · 89421-60030
89422CDiesel engine water temperature sensor89422-35010
89424AIntake air temperature sensor (for diesel turbine)89424-12010 · 89424-60010
89452BThrottle position sensor89452-22090
89454fuel temperature sensor89454-60010
89455AEGR valve position sensor89455-35020
89661AEngine control ECU89661-3D230 · 89661-3D240 · 89661-3D260 · 89661-3D660 · 89661-3D670 · 89666-35200 · 89666-35201
89667ANo. 1 engine control ECU bracket89667-35070 · 89667-35080
89668ANo. 2 engine control ECU bracket89668-35110 · 89668-35120
89669BNo. 3 engine control ECU bracket89669-35050 · 89669-35060
89870Relief control valve driver assembly89870-35010
