Toyota HILUX 线束和卡夹 — Figure 8202
Toyota HILUX EPC diagram 8202, 线束和卡夹, with 14 images and 35 PNC and OE references.
PNC and OE references

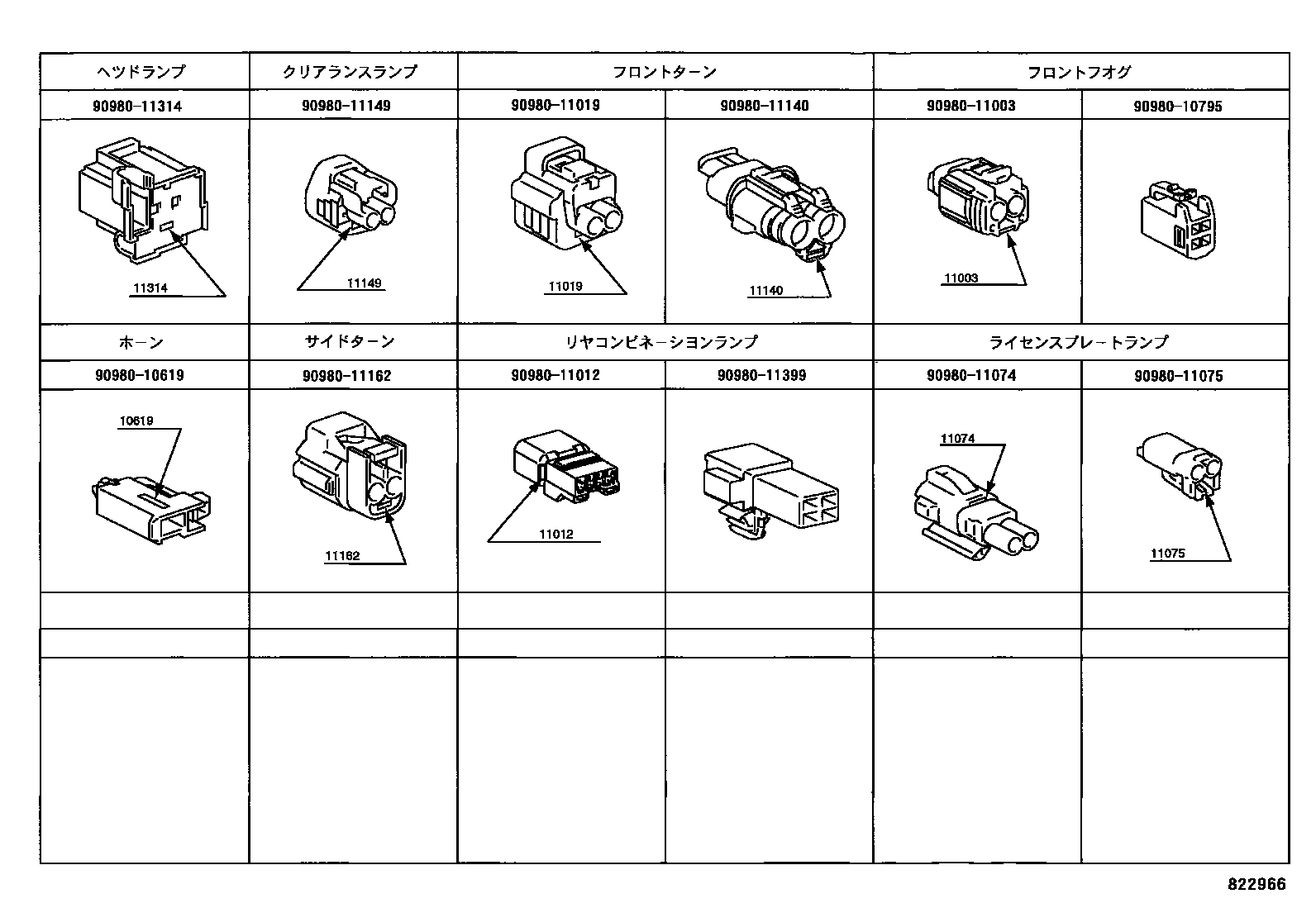

| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07380 · 90980-07381 |

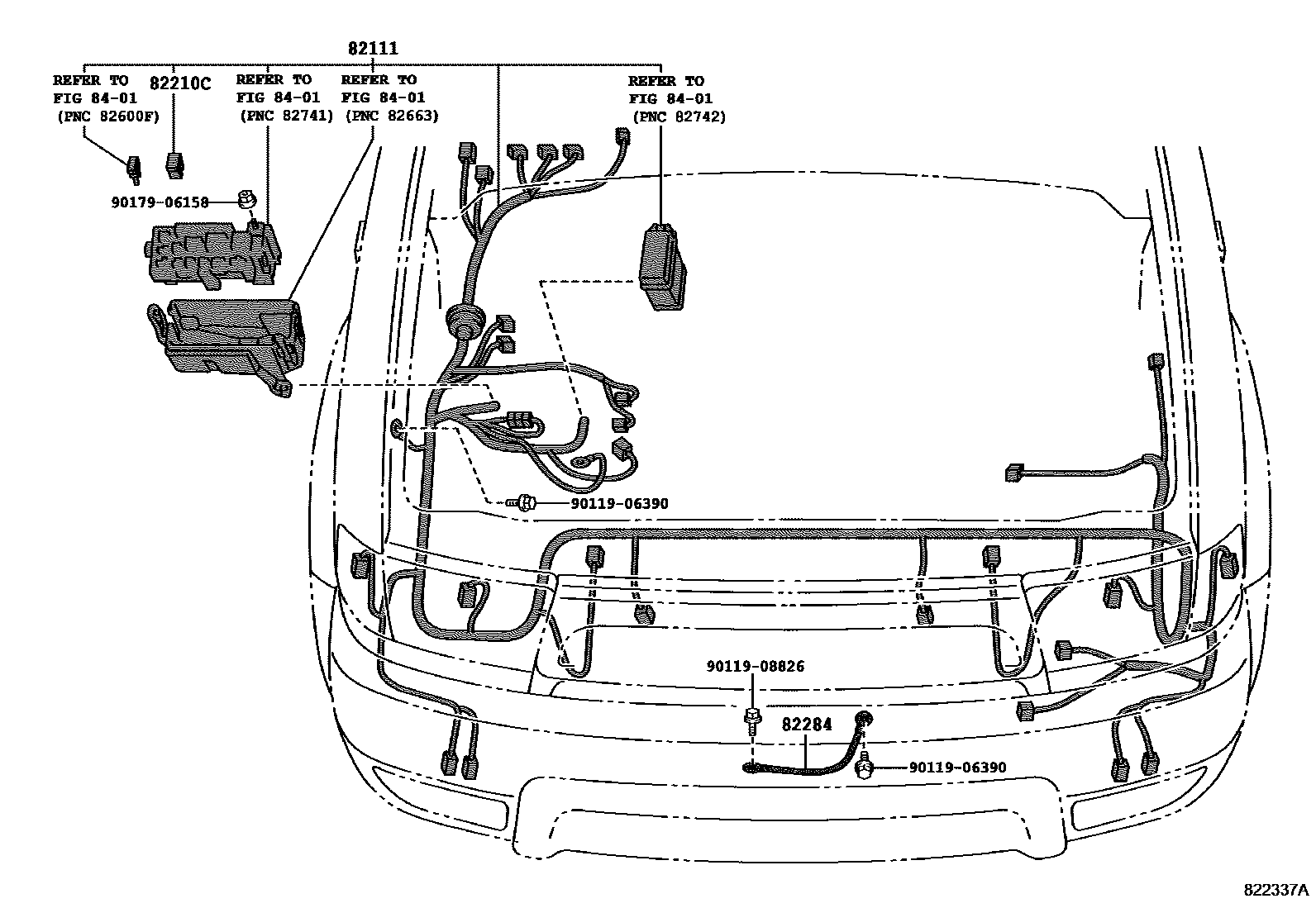

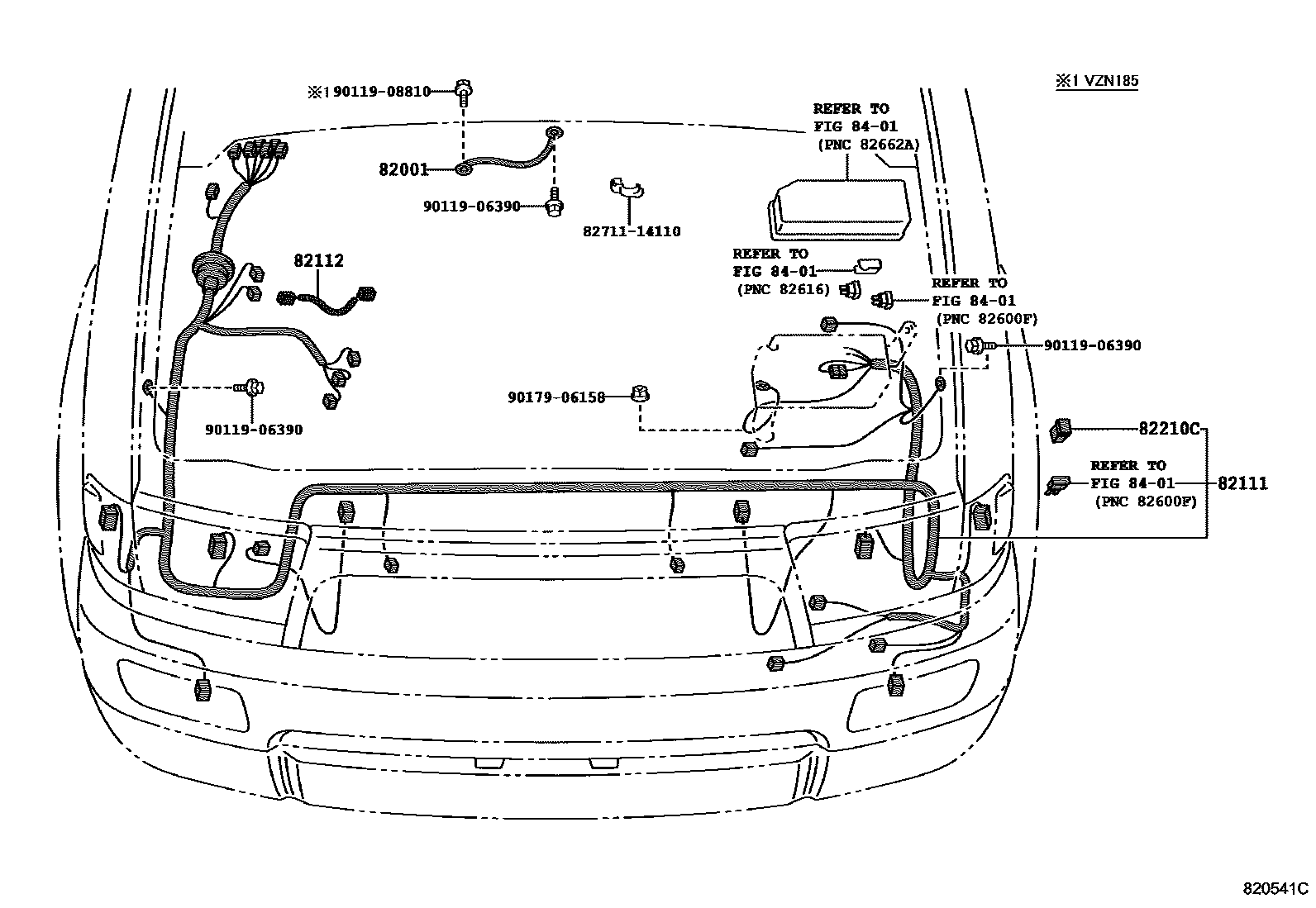

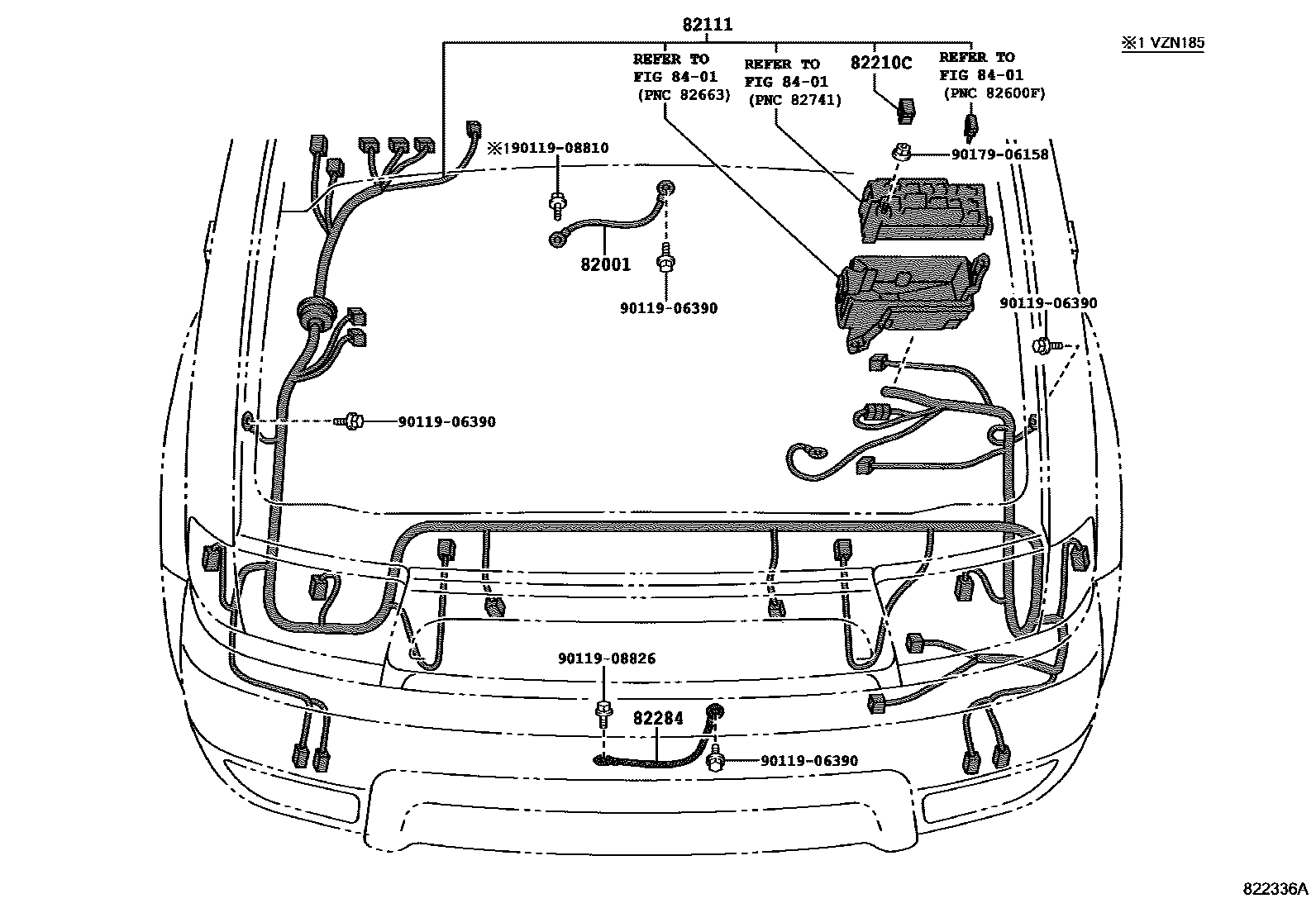

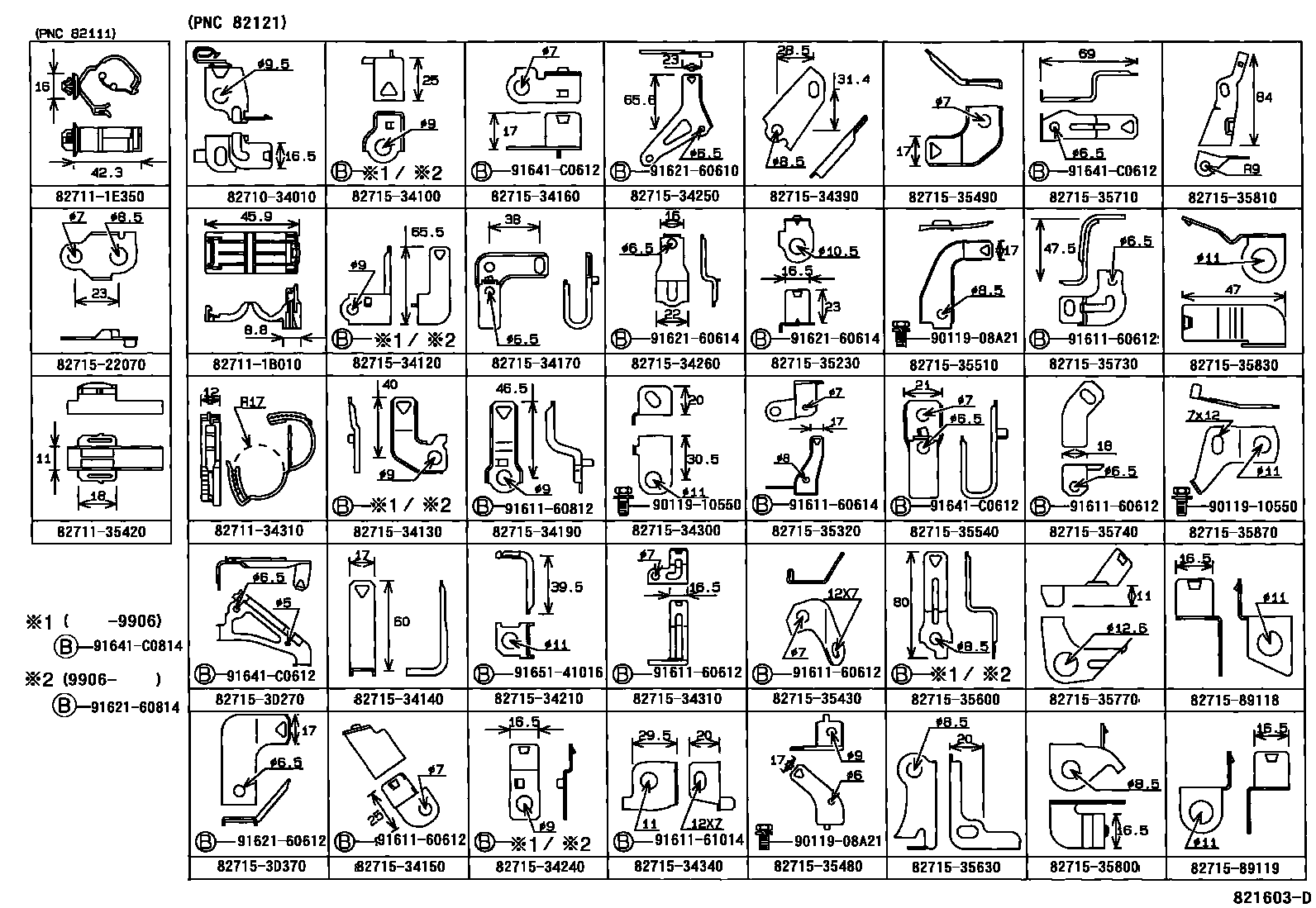

| 82111 | Engine room main wiring harness | 82111-3D490 · 82111-3D500 · 82111-3D501 · 82111-3D510 · 82111-3D520 · 82111-3D521 · 82111-3D530 · 82111-3D540 · 82111-3D541 · 82111-3D550 · 82111-3D560 · 82111-3D561 · 82111-3D570 · 82111-3D580 · 82111-3D581 · 82111-3D590 · 82111-3D600 · 82111-3D601 · 82111-3G400 · 82111-3G410 · 82111-3G420 · 82111-3G430 · 82111-3G440 · 82115-35110 · 82115-35120 · 82115-35130 |
| 82112 | Engine room wiring harness No. 2 | 82112-60110 |

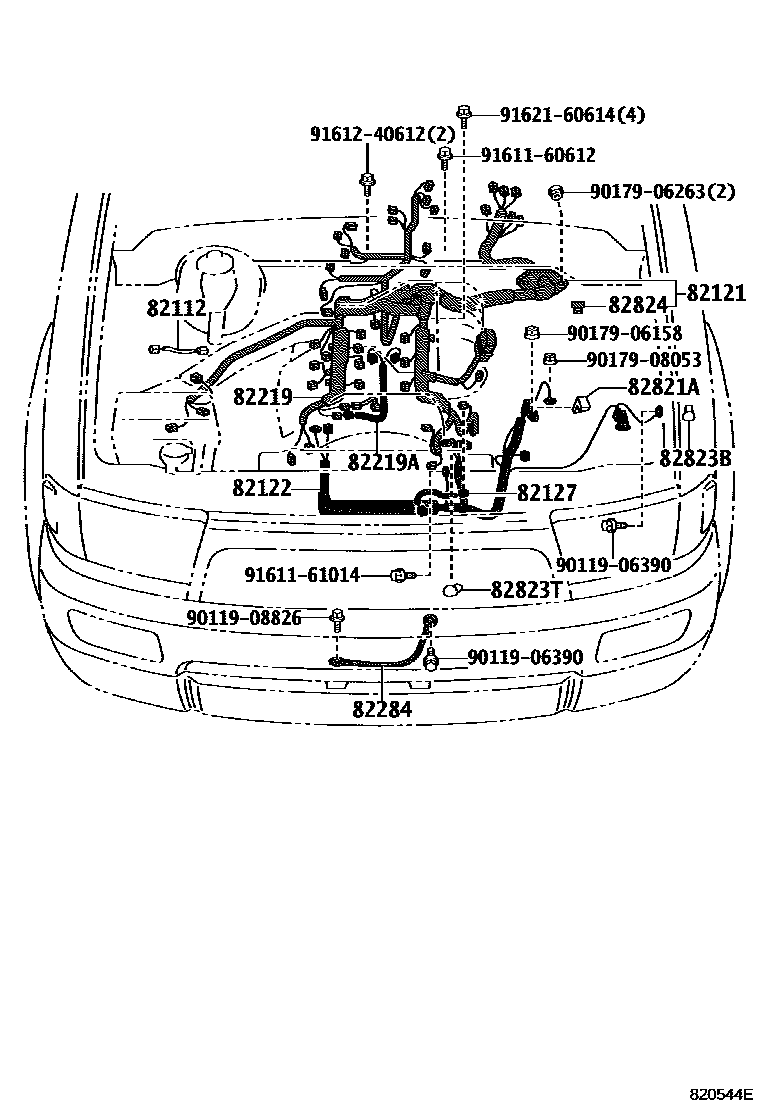

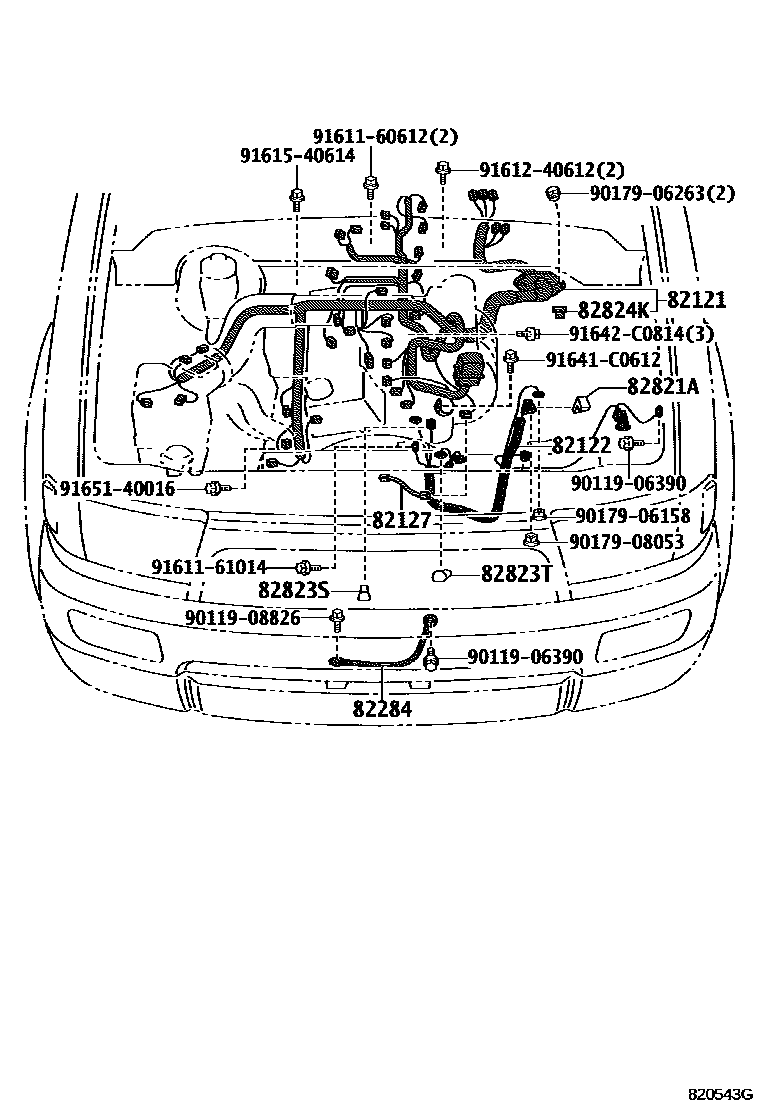

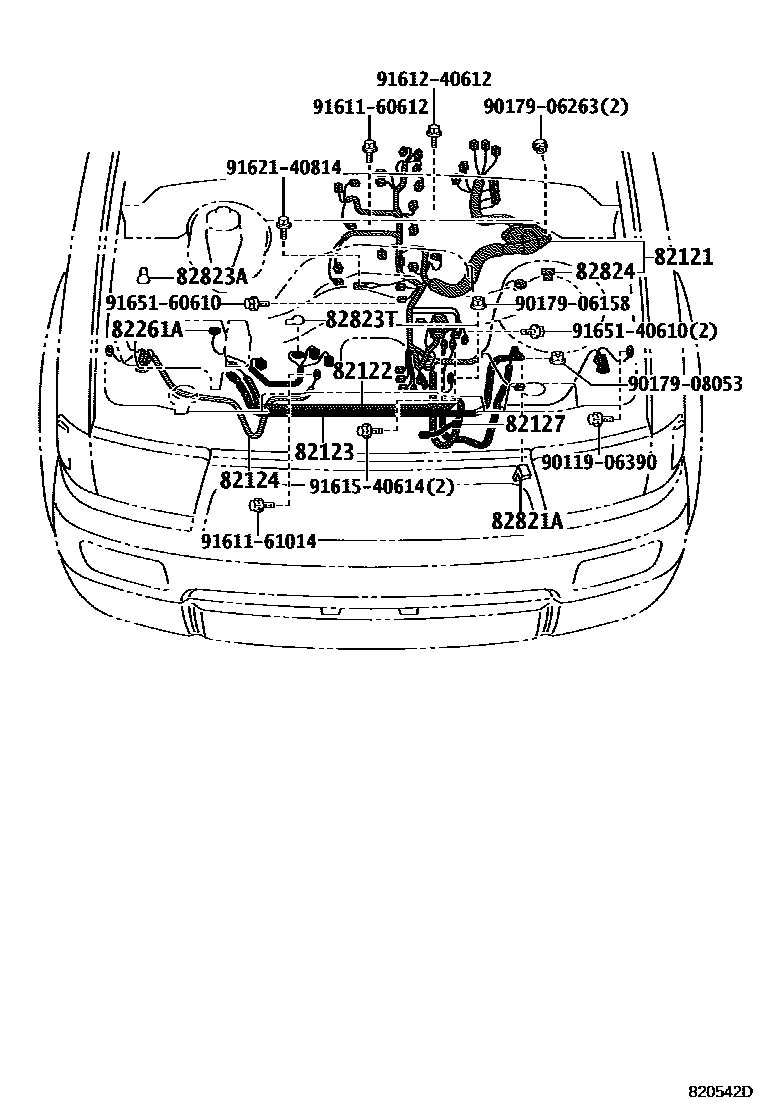

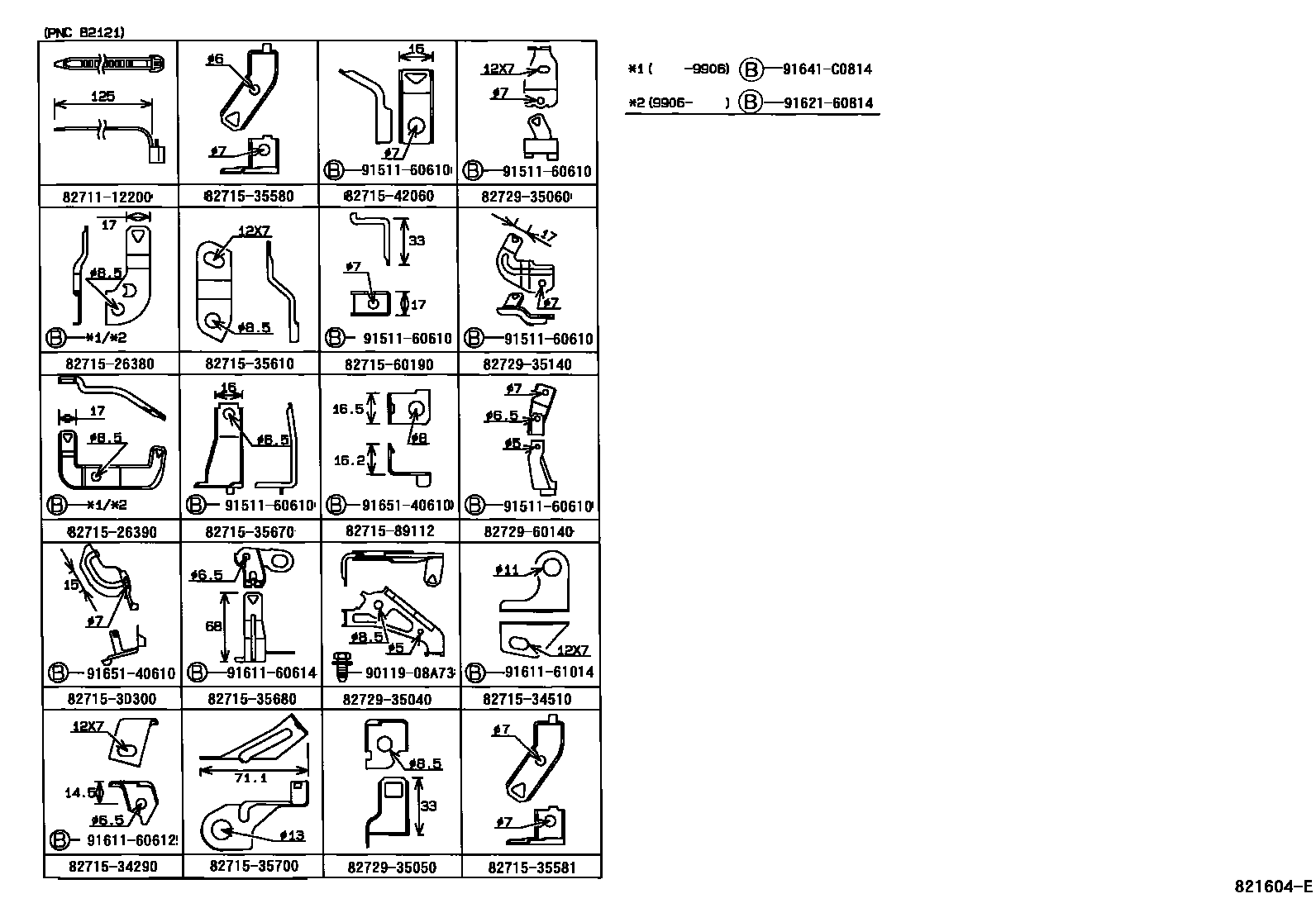

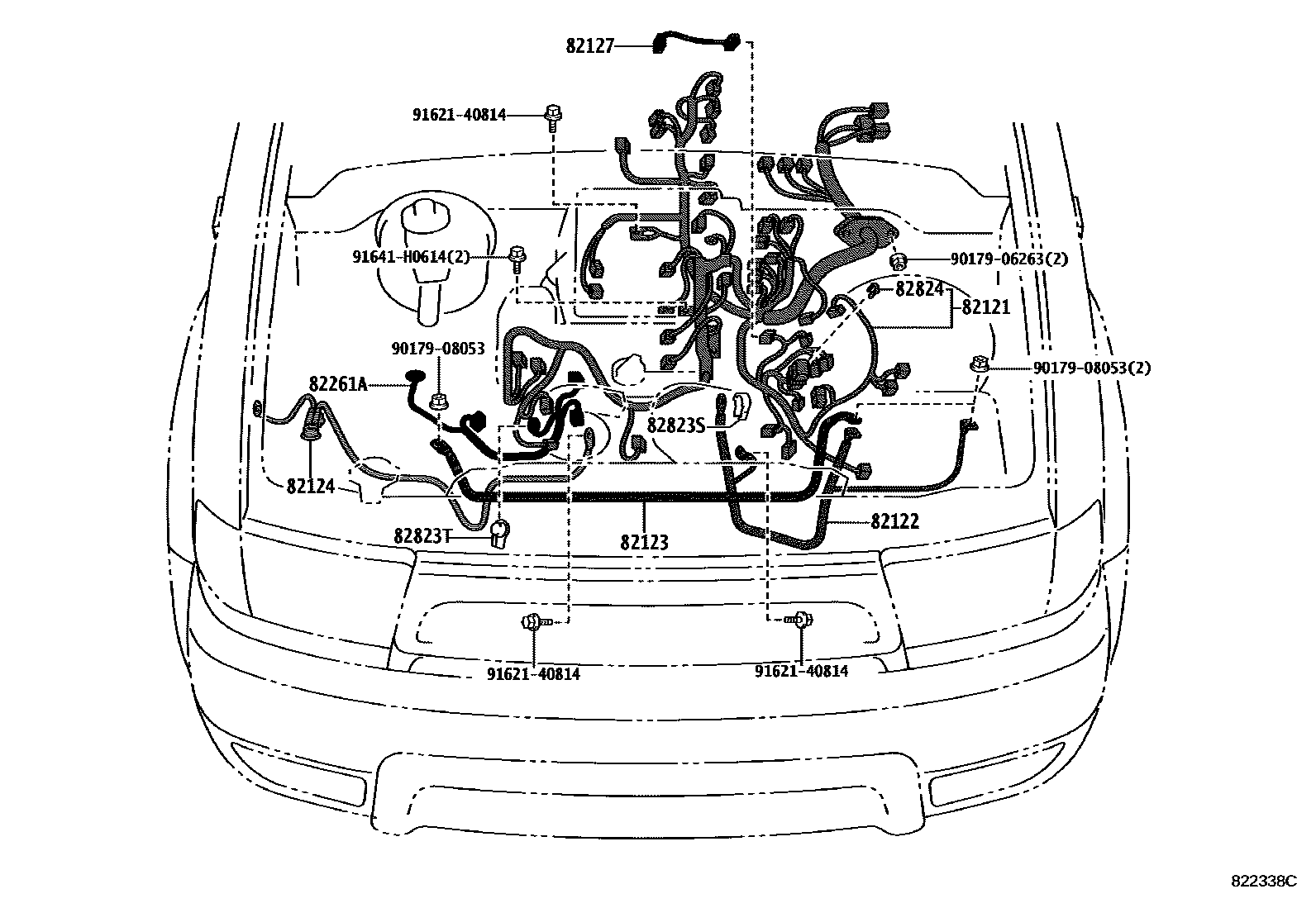

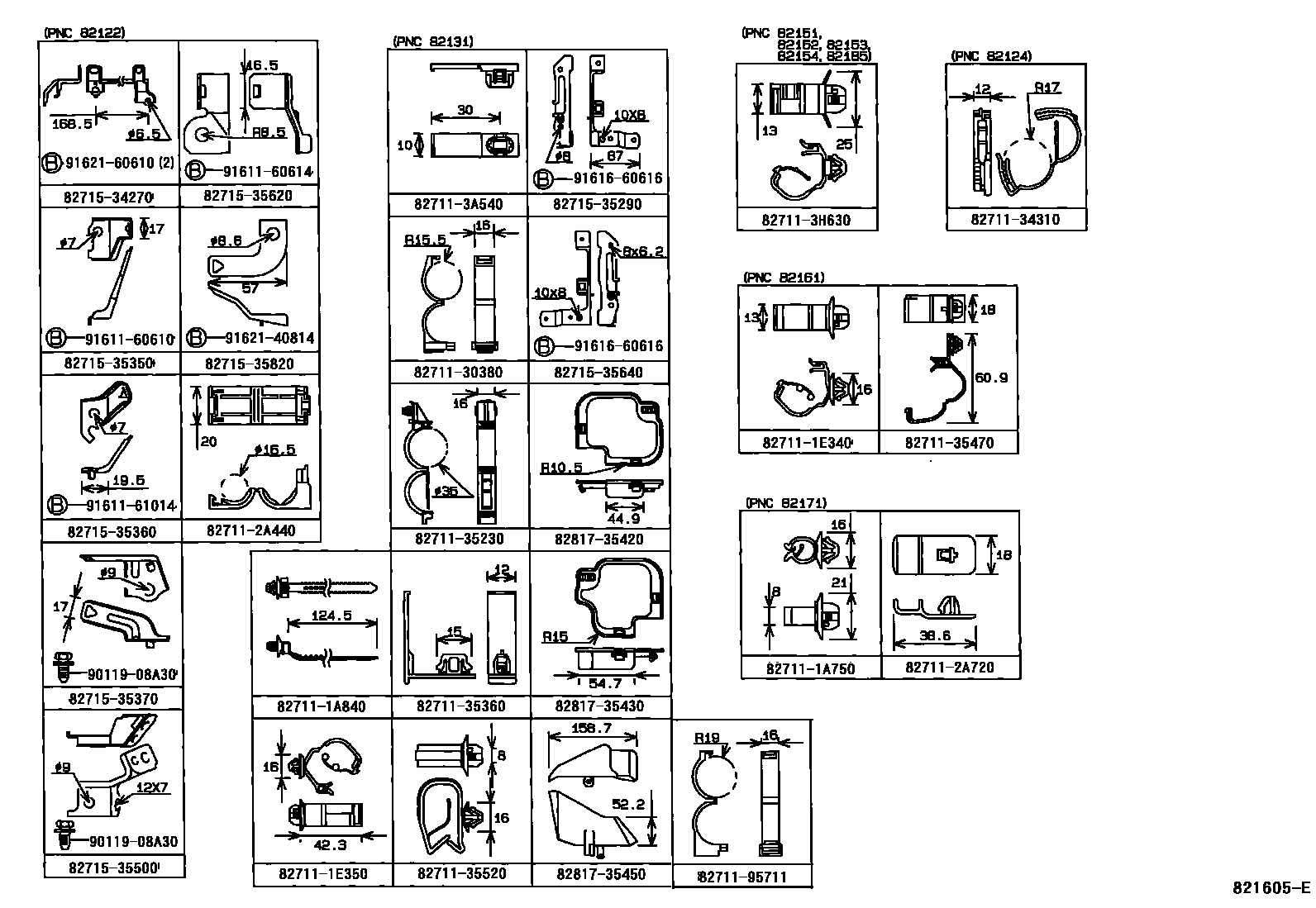

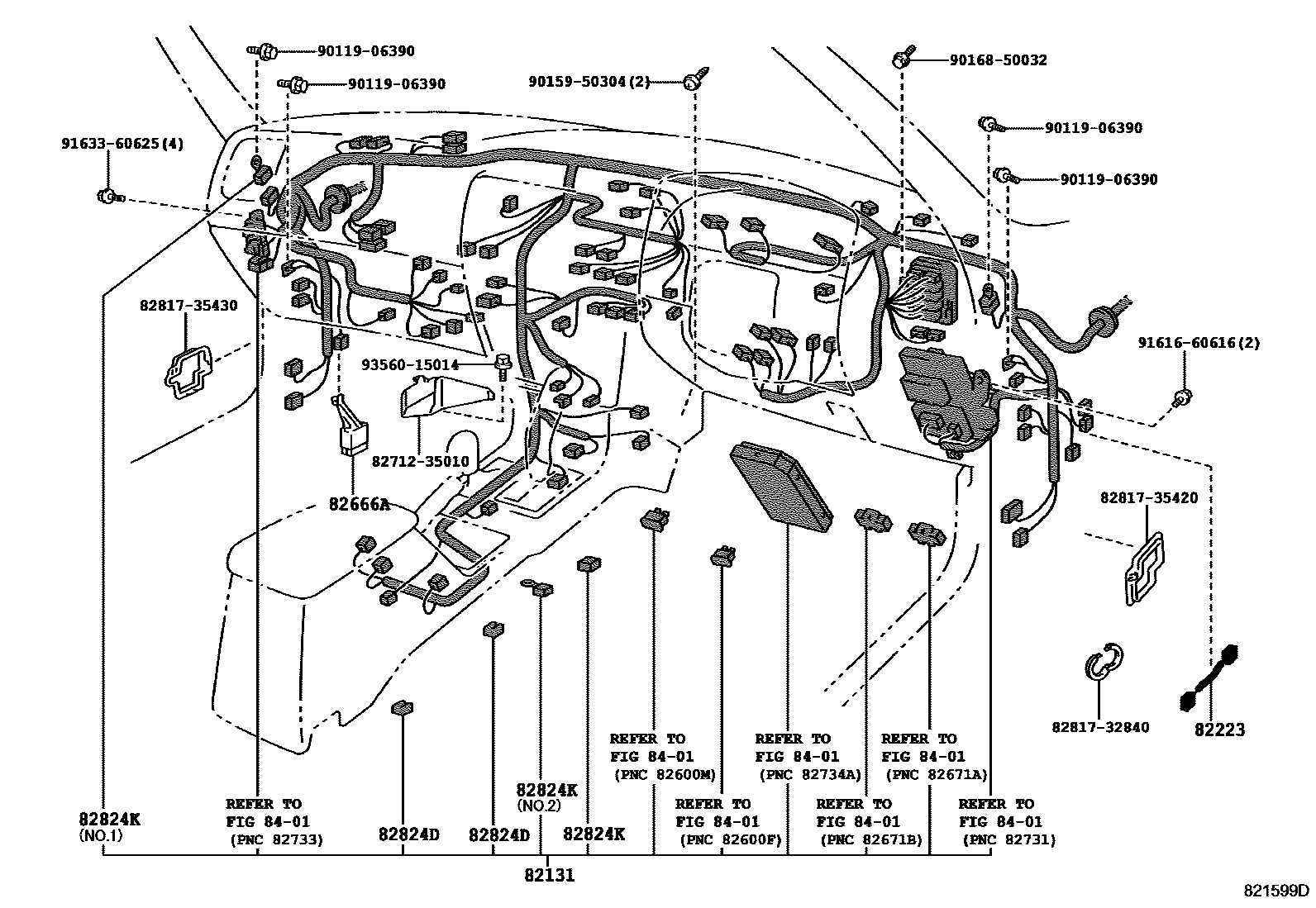

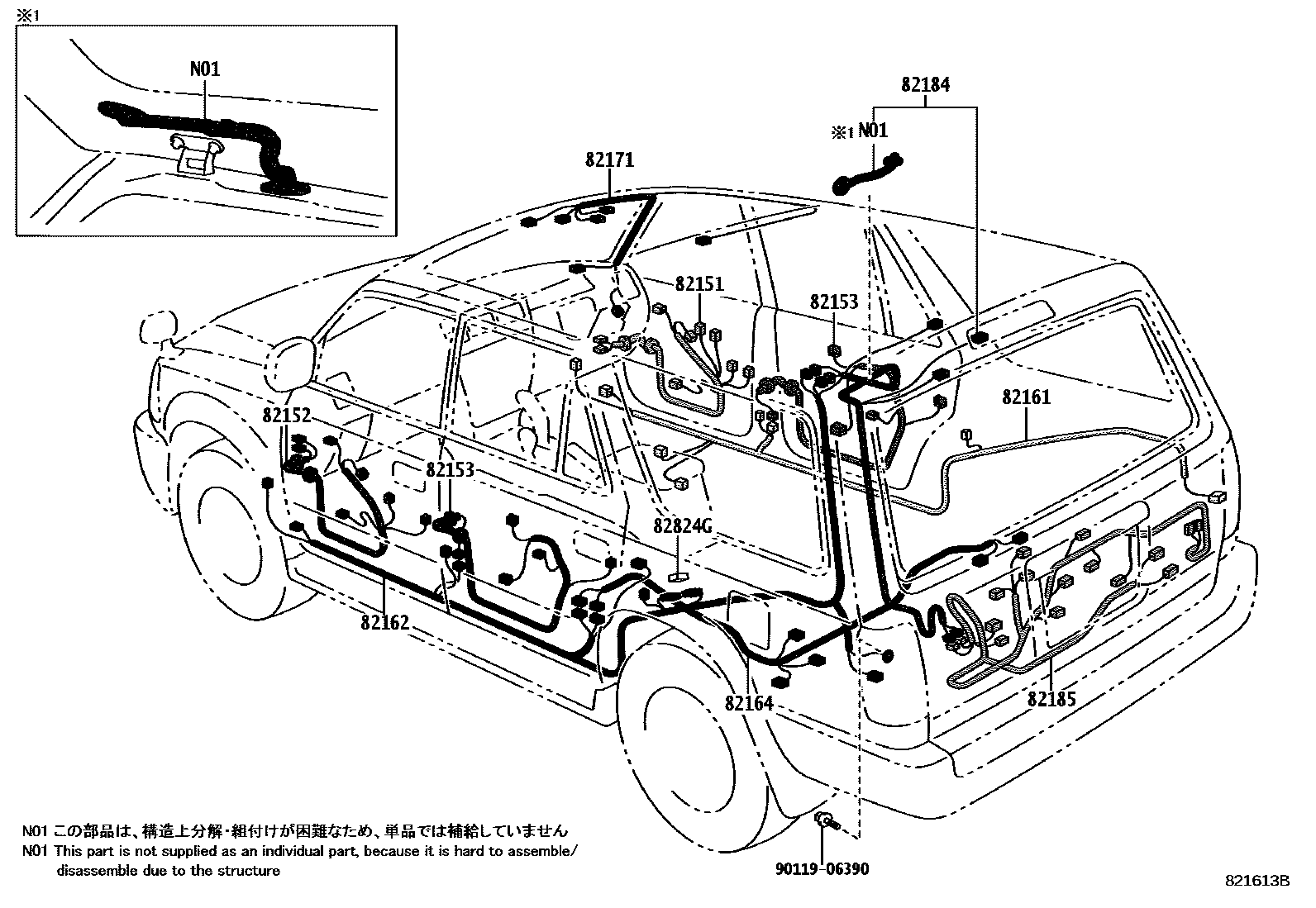

| 82121 | Engine wiring harness | 82121-3D090 · 82121-3D091 · 82121-3D100 · 82121-3D101 · 82121-3D110 · 82121-3D120 · 82121-3D121 · 82121-3D130 · 82121-3D131 · 82121-3D140 · 82121-3D141 · 82121-3D150 · 82121-3D151 · 82121-3D170 · 82121-3D171 · 82121-3D860 · 82121-3G090 · 82121-3G150 · 82121-3G160 · 82121-3G170 · 82121-3G180 · 82121-3G190 · 82121-3G200 · 82121-3G210 · 82121-3G770 · 82121-3G780 · 82121-3G790 · 82121-3G800 · 82121-3G850 · 82121-3M290 |
| 82122 | Engine No. 2 wiring harness | 82122-35430 · 82122-35450 · 82122-35460 · 82122-35470 · 82122-35490 |
| 82123 | Engine No. 3 wiring harness | 82123-35080 · 82123-60260 |
| 82124 | Engine No. 4 wiring harness | 82124-35050 |
| 82127 | Differential harness | 82127-35080 · 82127-35210 · 82127-35230 |
| 82131 | Front panel wiring harness | 82129-35160 · 82129-35170 · 82129-35180 · 82129-35190 · 82129-35200 · 82129-35210 · 82129-35220 · 82129-35230 · 82129-35240 · 82129-35250 · 82131-3S010 · 82131-3S020 · 82131-3S030 · 82131-3S040 · 82135-35490 · 82135-35491 · 82135-35492 · 82135-35510 · 82135-35511 · 82135-35512 · 82135-35530 · 82135-35531 · 82135-35532 · 82135-35550 · 82135-35551 · 82135-35552 · 82135-35570 · 82135-35571 · 82135-35572 · 82135-35590 · 82135-35591 · 82135-35610 · 82135-35611 · 82135-35612 · 82135-35613 · 82135-35630 · 82135-35631 · 82135-35632 · 82135-35633 · 82135-35650 · 82135-35651 · 82135-35652 · 82135-35660 · 82135-35661 · 82135-35662 · 82135-35663 · 82135-35680 · 82135-35681 · 82135-35682 · 82135-35683 · 82135-35700 · 82135-35701 · 82135-35702 · 82135-35703 · 82135-35720 · 82135-35721 · 82135-35722 · 82135-35723 · 82135-3G020 · 82135-3G050 · 82148-35260 · 82148-35270 · 82148-35280 · 82148-35290 · 82148-35300 · 82148-35310 · 82148-35320 · 82148-35330 · 82148-35340 |
| 82151 | Right front door wiring harness | 82151-35100 · 82151-35101 · 82151-35110 · 82151-35111 · 82151-35380 |
| 82152 | Left front door wiring harness | 82152-35090 · 82152-35091 · 82152-35100 · 82152-35101 |
| 82153 | Rear door wiring harness No. 1 | 82153-35060 · 82153-35061 · 82153-35200 |
| 82161 | floor wiring harness | 82161-35030 · 82161-35040 · 82161-35110 · 82161-35130 · 82161-35131 · 82161-35140 · 82161-35141 · 82161-35220 · 82161-35230 · 82161-35240 · 82161-35350 · 82161-35360 · 82161-35370 · 82161-35380 |
| 82162 | Floor wiring harness No. 2 | 82162-35070 · 82162-35080 · 82162-35090 · 82162-35170 · 82162-35210 · 82162-35220 · 82162-35230 · 82162-35231 · 82162-35330 |
| 82164 | Frame wiring harness set | 82164-35620 · 82164-35720 · 82164-35730 |
| 82171 | Roof No. 1 wiring harness | 82171-35240 · 82171-35241 · 82171-35242 · 82171-35250 · 82171-35251 · 82171-35252 · 82171-35260 · 82171-35261 · 82171-35262 · 82171-35270 · 82171-35271 · 82171-35272 · 82171-35280 · 82171-35281 · 82171-35282 · 82171-35290 · 82171-35291 · 82171-35292 · 82171-35560 · 82171-35561 · 82171-35562 · 82171-35570 · 82171-35571 · 82171-35572 · 82171-35580 · 82171-35581 · 82171-35582 · 82171-35590 · 82171-35591 · 82171-35592 · 82171-35600 · 82171-35601 · 82171-35610 · 82171-35611 · 82171-35700 · 82171-35710 · 82171-35720 · 82171-35730 · 82171-35740 · 82171-35750 · 82171-35760 · 82171-35770 · 82171-35780 |
| 82184 | Rear door No. 1 wiring harness | 82184-35090 · 82184-35100 · 82184-35110 · 82184-35120 · 82184-35130 · 82184-35140 |
| 82185 | Rear door wiring harness No. 2 | 82185-35030 · 82185-35040 · 82185-35041 · 82185-35070 · 82185-35071 · 82185-35080 |
| 82210C | fuse | 90982-08202 · 90982-08203 · 90982-08246 · 90982-08254 · 90982-08273 · 90982-08274 · 90982-08280 · 90982-08281 · 90982-08282 · 90982-08283 · 90982-08284 · 90982-08285 |
| 82219 | Temperature sensor harness | 82219-34020 |
| 82219A | sensor harness | 82219-34010 |
| 82223 | switch harness | 82223-35010 |
| 82261A | Generator wiring harness | 82261-35100 · 82261-35200 · 82261-60030 |
| 82284 | Ground wire | 82284-35010 |
| 82345 | diode | 82345-12030 · 82345-12050 · 82345-22051 · 82345-32020 |
| 82666A | Connector holder No. 2 | 82666-35210 |
| 82821A | Connector cover | 82821-35020 |
| 82823A | Terminal cover No. 2 | 82823-35060 · 82823-35070 |
| 82823B | Terminal cover No. 3 | 82823-35050 |
| 82823S | Toyota part | 82823-35040 · 82823-35070 |
| 82823T | Toyota part | 82823-22050 |
| 82824 | Harness connector | 82824-24010 |
| 82824D | Harness connector | 82824-24010 |
| 82824G | Harness connector | 82824-22090 |
| 82824K | Harness connector | 82824-12210 · 82824-12220 · 82824-20130 |
