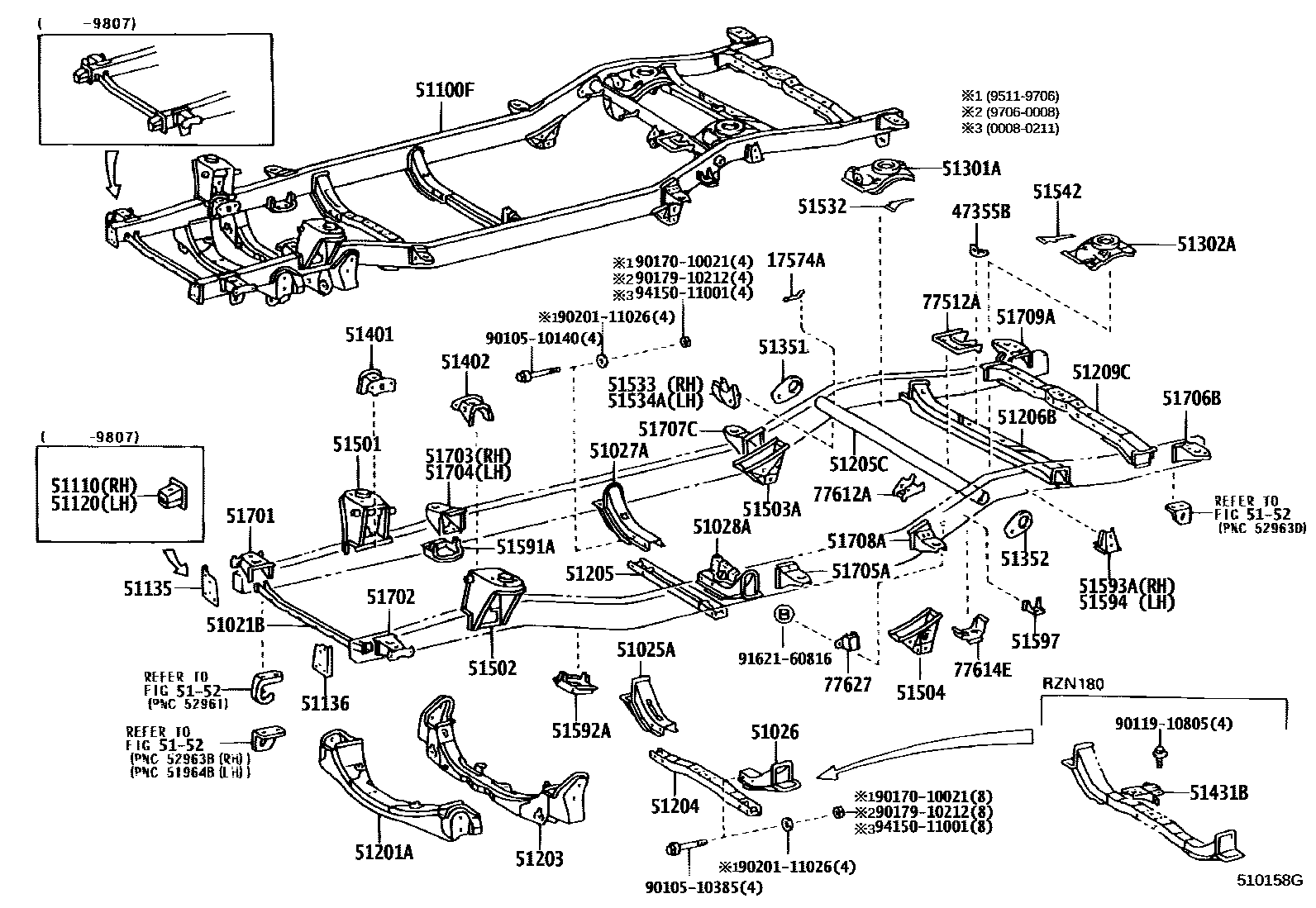

Toyota HILUX 车架 — Figure 5151

Toyota HILUX EPC diagram 5151, 车架, with 1 images and 52 PNC and OE references.

Toyota HILUX 车架 EPC diagram — 510158G
车架 — 510158G (199511 – 999999)

PNC and OE references

PNCPart nameOE numbers
17574ANo. 4 exhaust pipe bracket17574-67010
47355BNo. 5 Flexible Hose Bracket47355-35100 · 47355-35110
51021BFrame auxiliary cross member sub-assembly51021-35040 · 51021-60010
51025AFrame No. 3 beam right side bracket sub-assembly51025-35020
51026Frame No. 3 crossbeam left side bracket sub-assembly51026-35020
51027AFrame No. 4 beam right side bracket sub-assembly51027-35010
51028AFrame No. 4 crossbeam left side bracket sub-assembly51028-35010
51100FFrame sub-assembly51001-3G200 · 51001-3G201 · 51001-3G202 · 51001-3G210 · 51001-3G220 · 51001-3G221 · 51001-3G222 · 51001-3M030 · 51001-3M040 · 51001-3M050 · 51002-3G050 · 51002-3G051 · 51002-3G110 · 51002-3G111 · 51002-3G120 · 51002-3G121 · 51002-3G130 · 51002-3G131 · 51002-3G140 · 51002-3G141 · 51003-3D790 · 51003-3D791 · 51003-3D792 · 51003-3D800 · 51003-3D801 · 51003-3D802 · 51003-3D810 · 51003-3D811 · 51003-3D812 · 51003-3D820 · 51003-3D830
51110Right longitudinal beam extension section assembly51110-35010
51120Left longitudinal beam extension section assembly51120-35010
51135Right frame rail plate51135-35050
51136Left frame rail plate51136-35050
51201AFront frame cross member sub-assembly51201-35261
51203Frame No. 2 cross member sub-assembly51202-35350
51204Frame No. 3 beam sub-assembly51203-35320 · 51203-35321 · 51203-35351
51205Frame No. 4 beam sub-assembly51204-35530
51205CFrame No. 5 beam sub-assembly51251-35090
51206BFrame No. 6 crossbeam sub-assembly51206-35040 · 51206-35050
51209CFrame rear cross member sub-assembly51209-35170 · 51209-35171
51301ARear spring right rear bracket sub-assembly51301-35030
51302ARear spring left rear bracket sub-assembly51302-35040
51351Right side corner plate of No. 5 beam51351-35020
51352No. 5 beam left corner plate51351-35020
51401Engine right front mounting bracket sub-assembly51401-35310 · 51401-35320
51402Engine left front mounting bracket sub-assembly51401-35310 · 51401-35320
51431BEngine rear mounting bracket51431-35210
51501Right suspension arm bracket sub-assembly51501-35100
51502Left suspension arm bracket sub-assembly51502-35100
51503ALower right control link bracket sub-assembly51503-35020
51504Lower left control link bracket sub-assembly51504-35010
51532Right rear spring bracket reinforcement51532-35010
51533Upper right control link bracket51533-35020
51534AUpper left control link bracket51534-35020
51542Left rear spring bracket reinforcement51542-35010
51591ARight stabilizer bar bracket51591-35060
51592ALeft stabilizer bar bracket51592-35020
51593ARight rear spring buffer block bracket51593-35020
51594Left rear spring buffer block bracket51594-35020
51597Rear stabilizer bar front bracket51597-35010
51701Cab suspension No. 1 right side bracket sub-assembly51701-35140
51702Cab suspension No. 1 left side bracket sub-assembly51701-35140
51703Cab suspension No. 2 right side bracket sub-assembly51703-35110 · 51703-35160
51704Cab suspension No. 2 left side bracket sub-assembly51703-35110 · 51704-35150
51705ACab suspension No. 3 bracket sub-assembly51705-35160
51706BCab suspension No. 3 left bracket sub-assembly51706-35030
51707CCab suspension No. 4 right side bracket sub-assembly51707-35070 · 51707-35071
51708ACab suspension No. 4 left bracket sub-assembly51708-35070 · 51708-35071
51709ABody rear end mounting bracket sub-assembly51709-35030
77512Afuel tank rear bracket77512-35080
77612Afuel tank strap bracket77612-35040
77614ENo. 2 fuel tank strap bracket77614-35030
77627Fuel tank strap spacer77627-35010
