Toyota HILUX Propeller Shaft & Universal Joint — Figure 3701

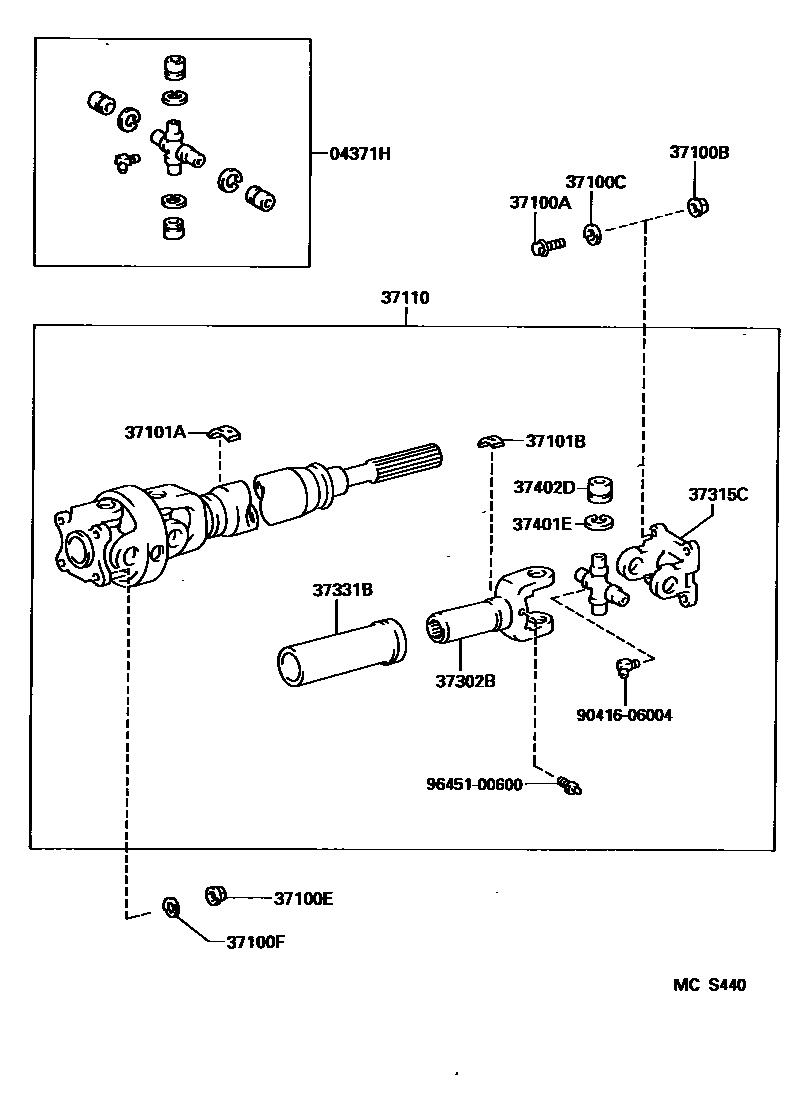

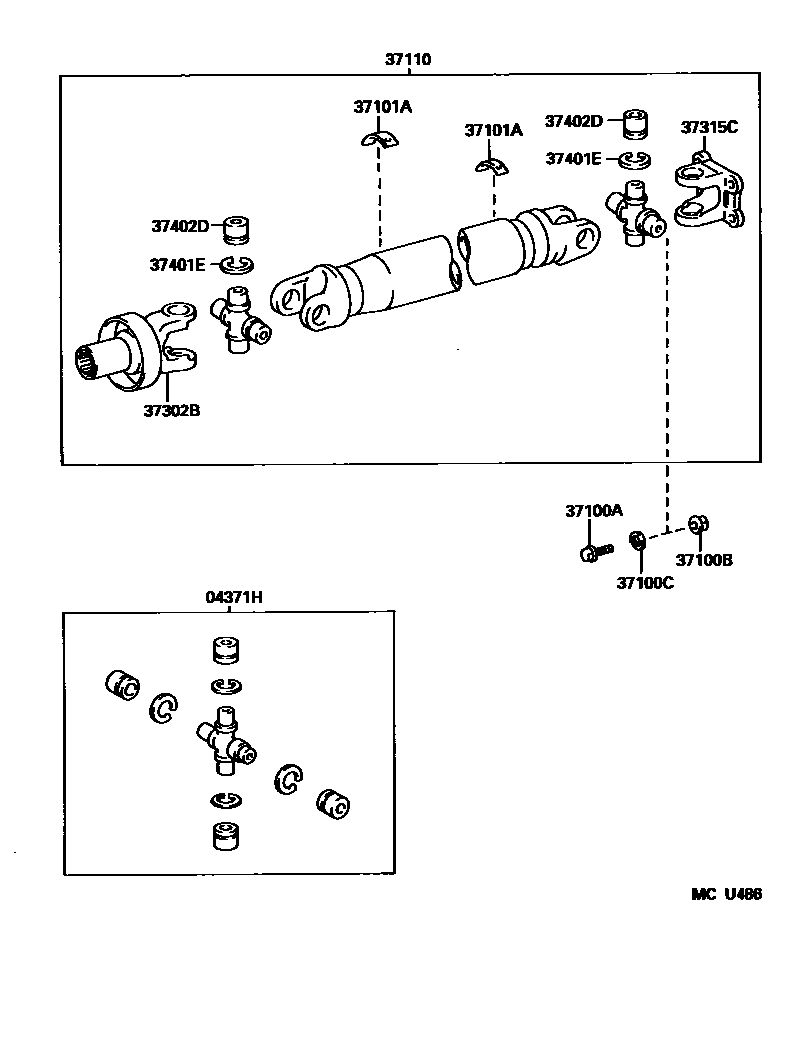

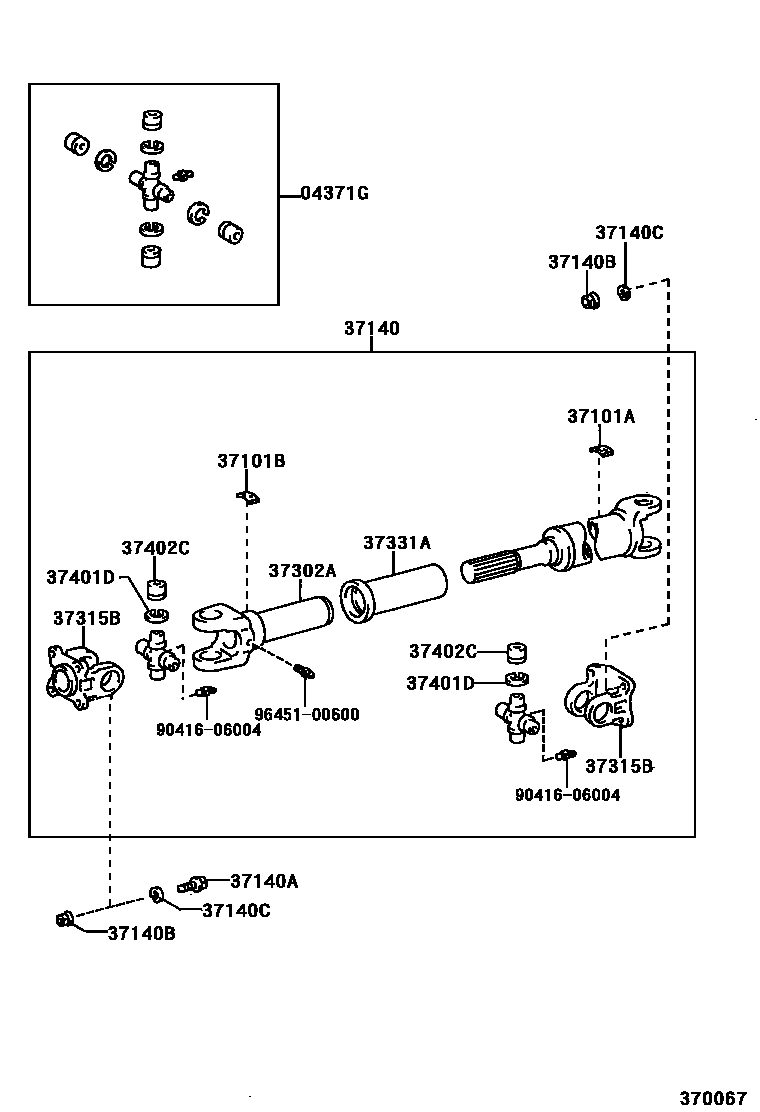

Toyota HILUX EPC diagram 3701, Propeller Shaft & Universal Joint, with 3 images and 24 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 04371G | Front drive shaft universal joint cross shaft assembly | 04371-35050 · 04371-35051 · 04371-35060 · 04371-35061 |
| 04371H | Rear drive shaft universal joint cross shaft assembly | 04371-30040 · 04371-30041 · 04371-35050 · 04371-35051 · 04371-35060 · 04371-60070 |
| 37100A | No. 1 bolt (used to secure the drive shaft and differential) | 90105-10085 |
| 37100B | No. 1 nut (used to secure the drive shaft and differential) | 90179-10059 |
| 37100C | No. 1 washer (used to secure drive shaft and differential) | 90204-10002 |
| 37100E | No. 2 nut (used to secure the drive shaft and differential) | 90179-11005 |
| 37100F | No. 2 washer (used to secure drive shaft and differential) | 90201-11013 |
| 37101A | Balance weight No. 1 (for drive shaft) | 90937-01132 · 90937-01136 · 90937-01140 · 90937-01147 · 90937-01148 · 90937-01149 · 90937-01150 · 90937-01151 · 90937-01152 · 90937-01153 · 90937-01154 · 90937-01155 · 90937-01156 · 90937-01157 · 90937-01158 · 90937-01201 · 90937-01202 · 90937-01203 · 90937-01204 · 90937-01205 · 90937-01206 · 90937-01207 · 90937-01208 · 90937-01209 · 90937-01210 · 90937-01211 · 90937-01271 · 90937-01272 · 90937-01273 · 90937-01274 · 90937-01399 · 90937-01400 · 90937-01401 · 90937-01402 · 90937-01497 · 90937-01498 · 90937-01499 · 90937-01500 · 90937-01501 · 90937-01502 · 90937-01503 · 90937-01504 · 90937-01505 · 90937-01506 · 90937-01507 · 90937-01508 · 90937-01509 · 90937-01510 |
| 37101B | No. 2 balance weight (for drive shaft) | 90937-01184 · 90937-01191 · 90937-01192 · 90937-01193 · 90937-01194 · 90937-01198 · 90937-01199 · 90937-01200 · 90937-01268 · 90937-01269 · 90937-01270 · 90937-01271 · 90937-01272 · 90937-01273 · 90937-01274 · 90937-01497 · 90937-01498 · 90937-01499 · 90937-01500 · 90937-01501 · 90937-01502 · 90937-01503 · 90937-01504 · 90937-01505 · 90937-01506 · 90937-01507 · 90937-01508 · 90937-01509 · 90937-01510 |
| 37110 | Drive shaft assembly | 37110-35840 · 37110-3D060 · 37110-3D070 · 37110-3D120 · 37110-3D130 · 37110-3D250 · 37110-3D260 · 37110-3D270 · 37110-3D280 · 37110-3D350 · 37110-3D360 · 37110-3D370 · 37110-60810 · 37110-60850 · 37110-60880 · 37110-60890 |
| 37140 | Front drive shaft assembly | 37110-26360 · 37140-35130 · 37140-35140 · 37140-35150 · 37140-35170 · 37140-35190 · 37140-35200 |
| 37140A | Bolt (for front driveshaft) | 90105-10085 |
| 37140B | Nut (for front driveshaft) | 90179-10059 |
| 37140C | Washer (for front driveshaft) | 90204-10002 |
| 37302A | Front drive shaft universal joint fork assembly | 37302-35050 |
| 37302B | Rear drive shaft universal joint fork assembly | 37302-24010 · 37302-35050 |
| 37315B | Front drive shaft universal joint flange shift fork | 37315-35040 · 37315-35070 |
| 37315C | No. 1 rear drive shaft universal joint flange shift fork | 37315-35040 · 37315-35070 |
| 37331A | Front drive shaft sliding shaft dust cover sub-assembly | 37305-35020 · 37305-60020 |
| 37331B | Rear drive shaft sliding shaft dust cover sub-assembly | 37305-35020 · 37305-60030 |
| 37401D | Snap ring (for front drive shaft universal joint cross shaft bearing) | 90520-25039 · 90520-25040 · 90520-25041 · 90520-25042 · 90520-25043 · 90520-25044 · 90520-25045 · 90520-25046 · 90520-25047 · 90520-25048 · 90520-25049 · 90520-25050 · 90520-25051 · 90520-25052 · 90520-25053 · 90520-25054 · 90520-25055 · 90520-25056 · 90520-25057 · 90520-25058 · 90520-26050 · 90520-26051 · 90520-26052 · 90520-26053 · 90520-26054 · 90520-26055 · 90520-26056 · 90520-26057 · 90520-26058 · 90520-26059 · 90520-26062 · 90520-26063 · 90520-26064 · 90520-26065 · 90520-26066 · 90520-26067 · 90520-26068 · 90520-26069 |
| 37401E | Snap ring (for rear drive shaft universal joint cross shaft bearing) | 90520-25039 · 90520-25040 · 90520-25041 · 90520-25042 · 90520-25043 · 90520-25044 · 90520-25045 · 90520-25046 · 90520-25047 · 90520-25048 · 90520-25049 · 90520-25050 · 90520-25051 · 90520-25052 · 90520-25053 · 90520-25054 · 90520-25055 · 90520-25056 · 90520-25057 · 90520-25058 · 90520-26050 · 90520-26051 · 90520-26052 · 90520-26053 · 90520-26054 · 90520-26055 · 90520-26056 · 90520-26057 · 90520-26058 · 90520-26059 · 90520-26062 · 90520-26063 · 90520-26064 · 90520-26065 · 90520-26066 · 90520-26067 · 90520-26068 · 90520-26069 |
| 37402C | Front drive shaft universal joint cross shaft bearing | 37402-30011 · 37402-30021 · 37402-35050 · 37402-35060 |
| 37402D | Rear drive shaft universal joint cross shaft bearing | 37402-30011 · 37402-30021 · 37402-35050 · 37402-35060 |
