Toyota HILUX Transfer Case & Extension Housing — Figure 3609

Toyota HILUX EPC diagram 3609, Transfer Case & Extension Housing, with 4 images and 45 PNC and OE references.

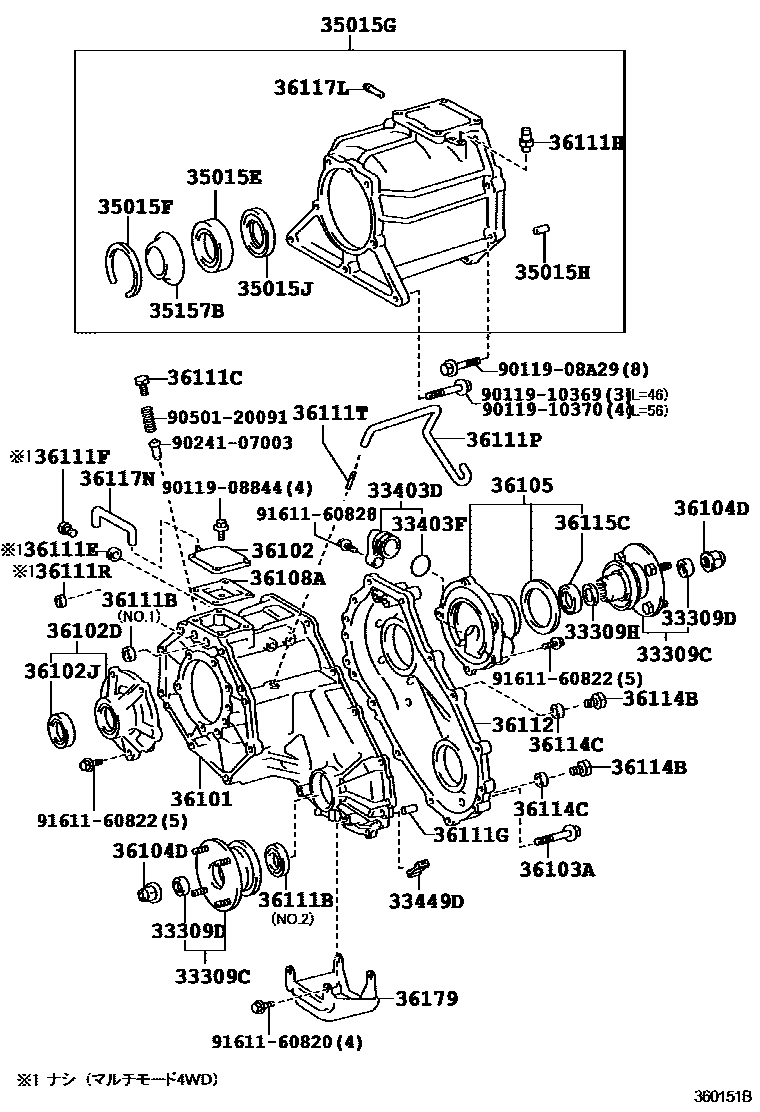

Toyota HILUX Transfer Case & Extension Housing EPC diagram — 360151B
Transfer Case & Extension Housing — 360151B (199511 – 999999)

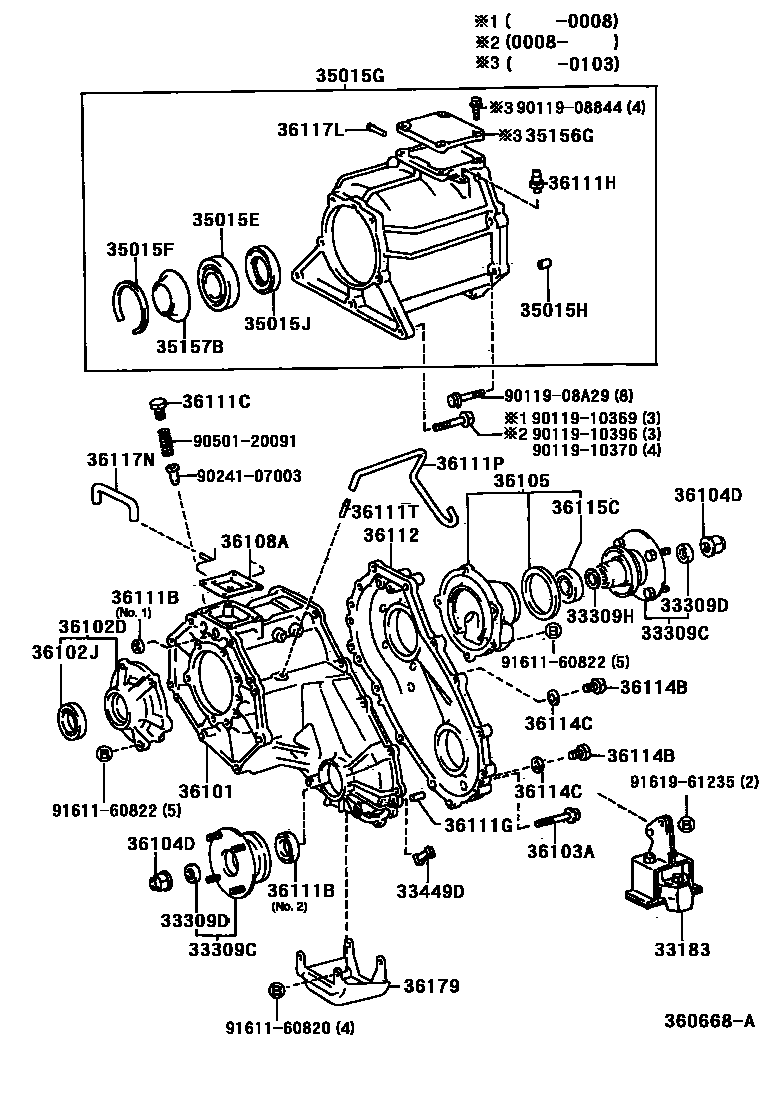

Toyota HILUX Transfer Case & Extension Housing EPC diagram — 360668A
Transfer Case & Extension Housing — 360668A (199511 – 999999)

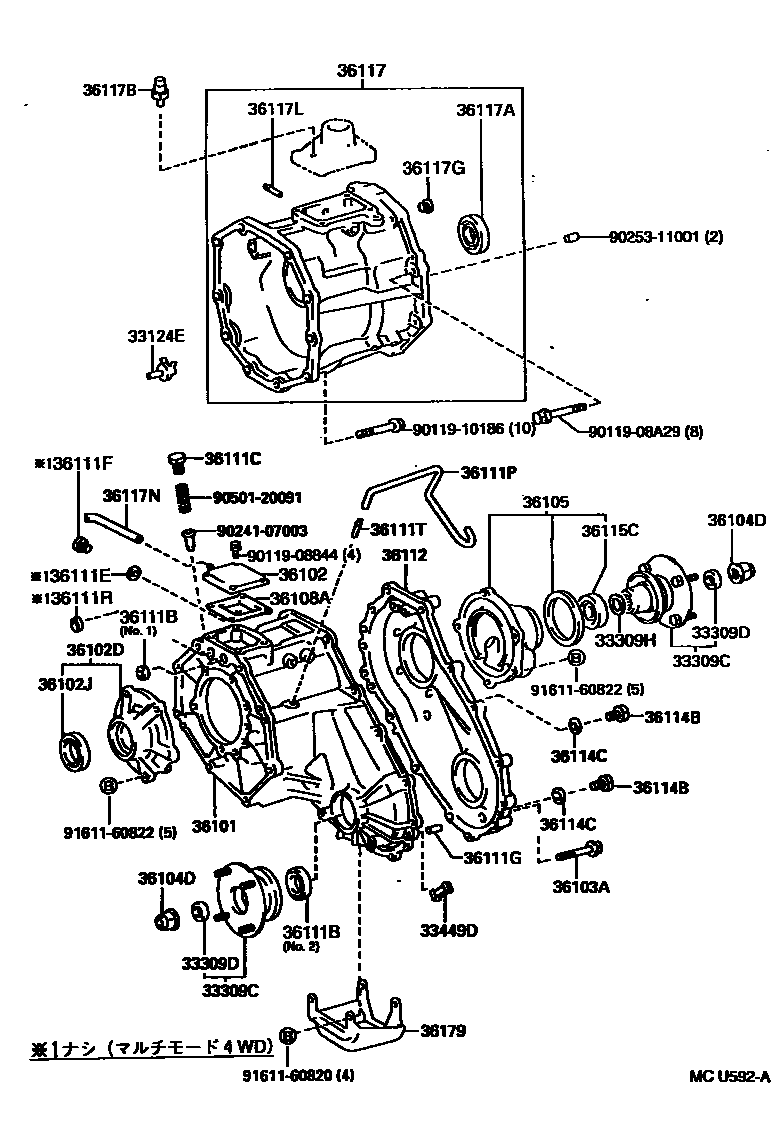

Toyota HILUX Transfer Case & Extension Housing EPC diagram — MCU592A
Transfer Case & Extension Housing — MCU592A (199511 – 999999)

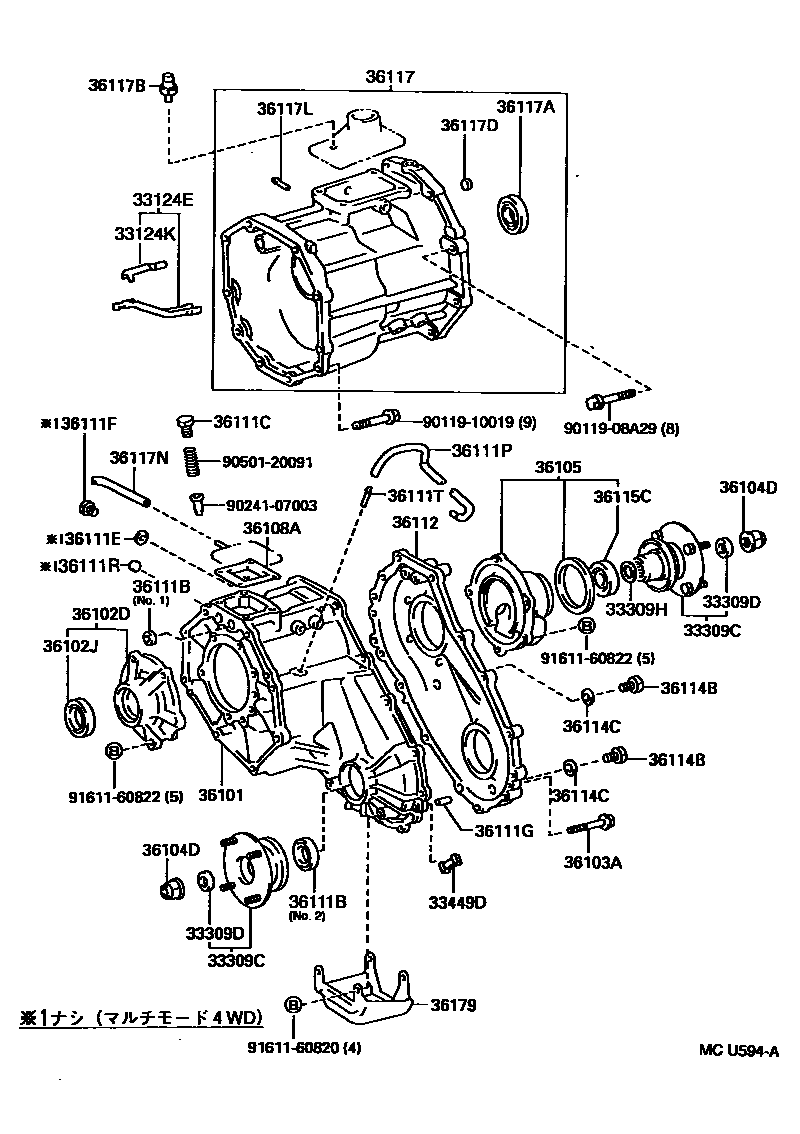

Toyota HILUX Transfer Case & Extension Housing EPC diagram — MCU594A
Transfer Case & Extension Housing — MCU594A (199511 – 999999)

PNC and OE references

PNCPart nameOE numbers
33124EOil collector pipe (for transfer case)33106-35020 · 33124-35100
33124KOil collection pipe clamp (for transfer case)90463-08260
33183Transfer case dynamic damper33183-35050
33309COutput shaft combined with flange sub-assembly33309-35091 · 33309-35100
33309DOil seal (for transfer case output shaft coupling flange)90312-23001
33309HTransfer case output shaft washer36275-35010
33403DSpeedometer driven gear hole cover sub-assembly33403-35230
33403FO-ring (for speedometer driven gear hole cover)96711-24030
33449DMagnet (for transfer case)33449-32020
35015ERadial ball bearing (for transfer case adapter)90363-37001
35015FHole snap ring (for transfer case adapter)90521-72001
35015Gtransfer case rear clutch35015-35030 · 35015-35040 · 35015-35041 · 35015-35050 · 35015-35051 · 35015-35060
35015HRing pin (for transfer case)90253-11001
35015JOil seal (for rear transfer case adapter)90311-40007
35156GTransmission rear adapter cover35156-35010
35157BRear transfer case adapter oil collection tank35157-35010 · 35157-60010
36101Transfer case sub-assembly36111-35060 · 36111-35070
36102Transfer Case Cover Sub-Assembly36102-35040
36102DTransfer case right bearing retainer sub-assembly36102-35031 · 36102-35032
36102JT-type oil seal (for transfer case cover)90311-40021
36103ABolt (for transfer case)90119-08A28
36104DNut (for transfer case output shaft)90179-22016
36105Transfer case front extension housing sub-assembly36105-35040
36108AAir vent oil baffle sub-assembly36108-35030 · 36108-35031 · 36108-35060 · 36108-35070 · 36128-35060
36111BOil seal (for transfer case)90311-15008 · 90311-41008 · 90311-41011
36111CScrew plug (for transfer case)90341-14012
36111EGasket (for transfer case)90430-18008
36111FScrew plug (for transfer case)90341-18006
36111GDirect sales (for transfer case)90250-10214
36111HBreather plug (for transfer case)90930-03085
36111PBreather hose (for transfer case)90447-08108 · 90447-08119
36111RSealing plug (for transfer case)90331-25005
36111TTube (for transfer case)90441-05001
36112Rear transfer case36112-35050 · 36112-35060
36114BNo. 1 screw plug (for transfer case)90341-18006
36114CNo. 1 gasket (for transfer case)90430-18008
36115CT-type oil seal (for transfer case extension case)90311-41007
36117Transfer case clutch36107-35170 · 36107-35200
36117AOil seal (for transfer case clutch)90311-40007
36117BBreather plug (for transfer case clutch)90930-03075 · 90930-03114
36117DThread plug (for transfer case adapter)90331-21003
36117GHeaded straight thread plug (for transfer case adapter)90341-24006
36117LTube (for transfer case adapter)90441-05001
36117NHoses (for transfer case adapter)90447-08126 · 90904-45005
36179Protective cover under transfer case36179-35010
